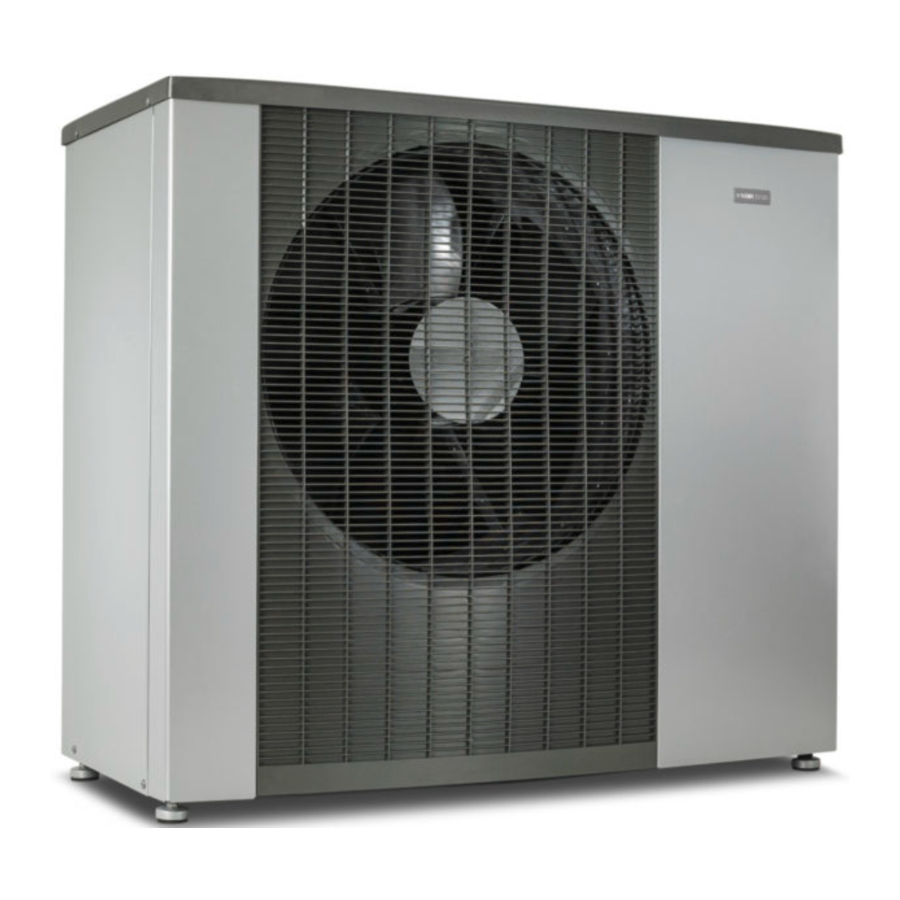

Nibe F2120 Handleiding

ALGEMEEN

Deze service-instructies beschrijven het vervangen van het harmonisch filter en het EMC-filter op de NIBE F2120.

OPMERKING Raadpleeg het elektrische bedradingsschema aan het einde van de handleiding voor meer gedetailleerde elektrische aansluitingen!

INHOUD

OPMERKING
Onderhoud mag alleen worden uitgevoerd door personen met de vereiste expertise.

Schakel de stroom uit met de stroomonderbreker voordat u onderhoudswerkzaamheden uitvoert.

NIBE F2120 kan vloeistoffen op hoge temperatuur en onder hoge druk bevatten.

Bij het vervangen van onderdelen op de NIBE F2120 mogen alleen vervangende onderdelen van NIBE worden gebruikt.

Er moet een ESD-armband worden gedragen bij het vervangen van de kaart.

HET HARMONISCH FILTER PLAATSEN

In verband met het vervangen van het harmonisch filter en het EMC-filter, moet de software in de warmtepomp worden bijgewerkt met behulp van de meegeleverde USB-stick!

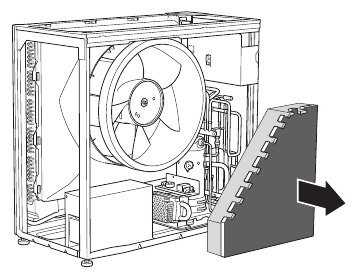

1. Verwijder de isolatie rond het koelcircuit.

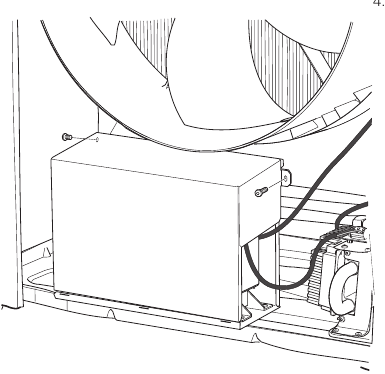

2. Maak 2 x schroeven los voor de harmonische plaat.

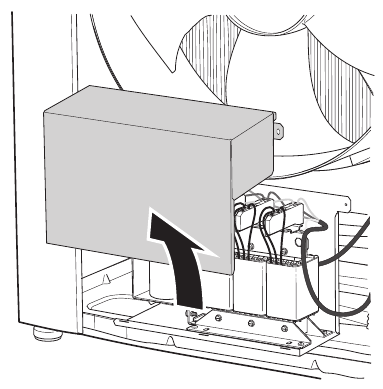

3. Til de plaat eraf door hem naar u toe te vouwen en vervolgens omhoog te tillen.

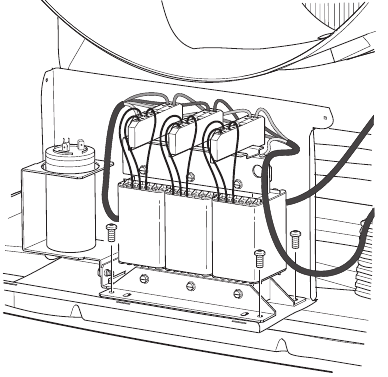

4. Verwijder het harmonisch filter door 4 x schroeven aan de onderkant los te draaien en het harmonisch filter eruit te tillen voor een gemakkelijkere bediening.

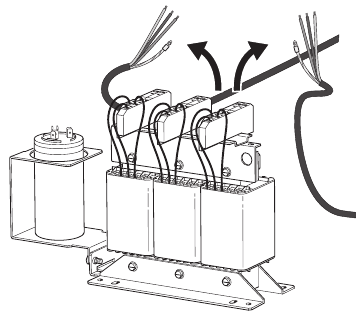

5. Koppel L1, L2, L3 los van en naar het harmonisch filter, evenals de aardkabels.

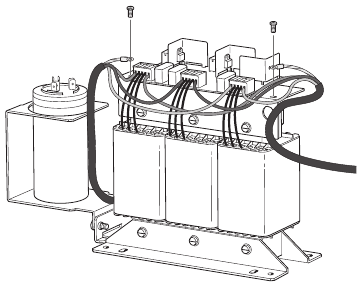

6. Knip de randclips door die de kabels op hun plaats houden, vervang ze door het nieuwe harmonisch filter en vervang ze door nieuwe randclips.

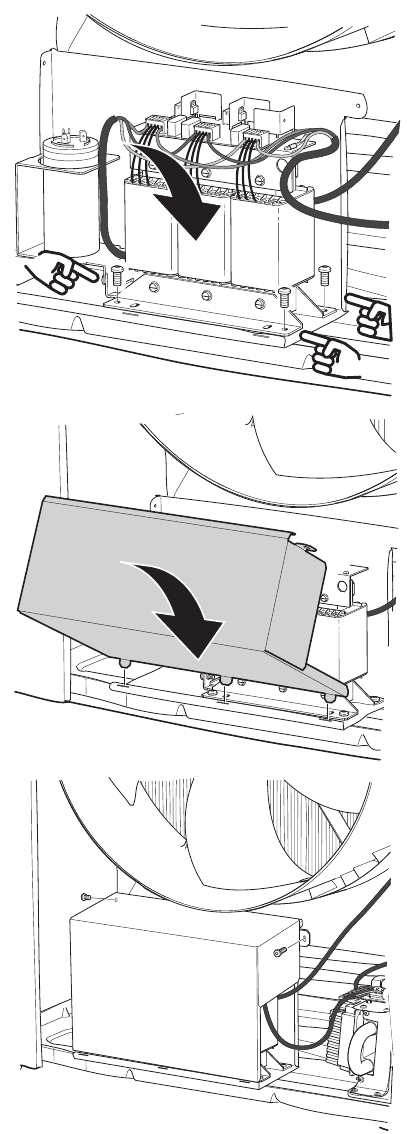

7. Sluit het nieuwe harmonisch filter aan zoals weergegeven in het elektrische bedradingsschema.


8. Vervang in omgekeerde volgorde.


HET EMC-FILTER PLAATSEN

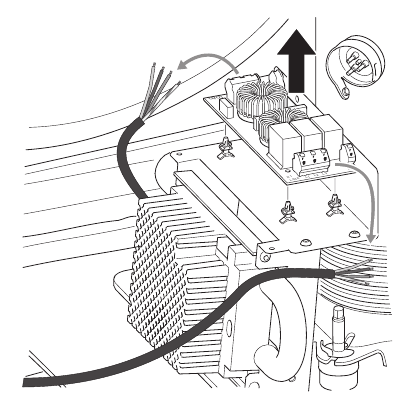

1. Koppel L1, L2, L3 los van en naar het EMC-filter, evenals de aardkabels.

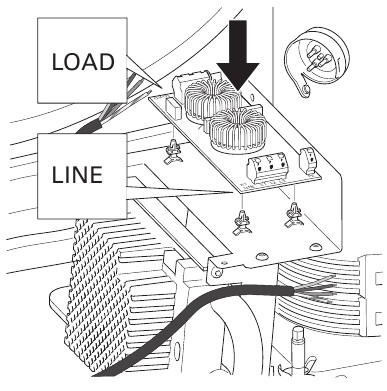

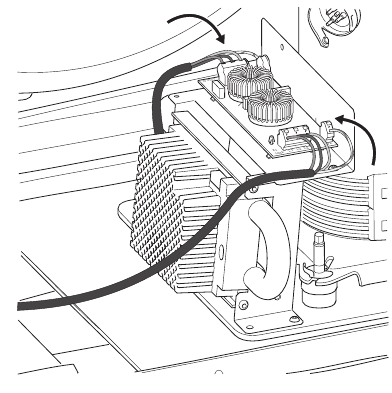

2. Vervang door het nieuwe EMC-filter. Zorg ervoor dat LINE en LOAD in de juiste richting staan en plaats de kabels terug



DE BESCHERMPLAAT-INVERTER INSTALLEREN

Als de beschermplaat al is geïnstalleerd, gaat u verder met stap 6.

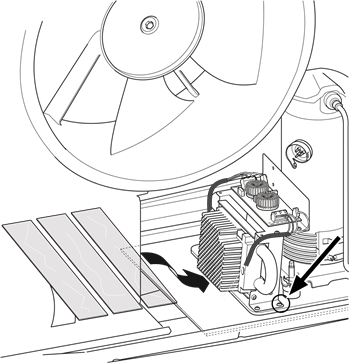

1. Begin met het afknippen van de randclip op de binnenkomende voeding naar het EMC-filter en vervang deze door een nieuwe volgens stap 5.

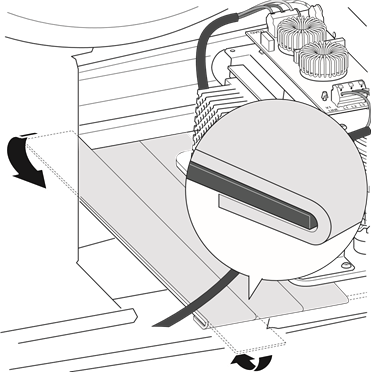

2. Verwijder de beschermende plastic folie van de aluminium tape en breng de eerste aan onder de inverter, ongeveer ter hoogte van de tweede schroef. De tapestrips moeten elkaar ongeveer 1 cm overlappen.

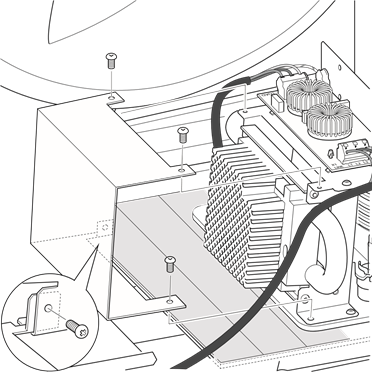

3. De tapestrips moeten rond de onderste mat worden vastgemaakt en eventuele uitstekende tape moet onder de onderste mat worden gevouwen.

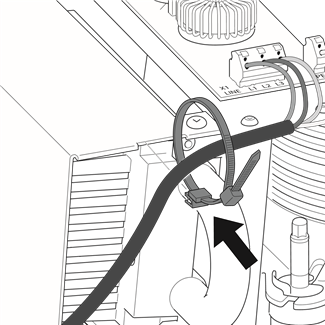

4. Schroef de inverterplaat op zijn plaats met de drie schroeven die zich al op de inverterkoeler bevinden, en gebruik de meegeleverde schroef om de achterrand van de inverterplaat vast te zetten, zoals afgebeeld.

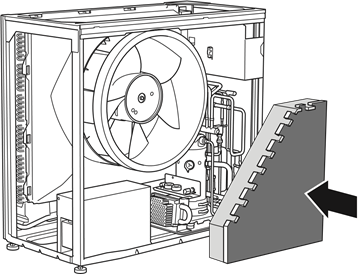

5. Zet de kabel vast aan de beschermplaat met randclips.

6. Installeer de isolatie rond het koelcircuit opnieuw.


DE DIP-SCHAKELAAR INSTELLEN

Na het vervangen van het harmonisch filter en het EMC-filter, moet de DIP-schakelaar S2:3 op de PCB AA2 worden ingesteld op "ON" (AAN) volgens de onderstaande tabel.

OPMERKING Wijzig de positie van de DIP-schakelaars alleen als het product niet van stroom is voorzien.

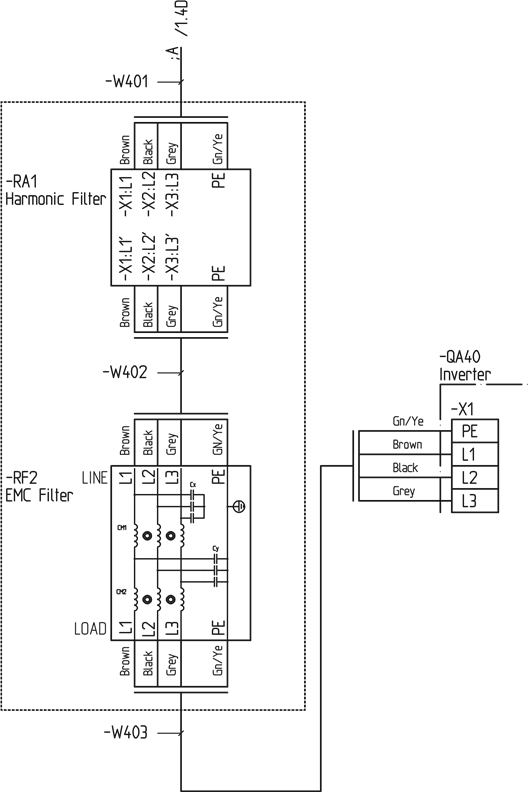

ELEKTRISCH SCHAKELSCHEMA
