Over de temperatuurregelknop

Als u de knop op 0 zet, stopt de koeling in beide compartimenten: het versvak en de vriezer. De stroomtoevoer naar de koelkast wordt niet uitgeschakeld.

Bedieningsinstellingen

Temperatuurregelknop

De temperatuurregelknop heeft negen instellingen plus 0. 1 is de warmste. 9 is de koudste. Stel de knop in eerste instantie in op 5.
Pas de knop na gebruik van de koelkast indien nodig aan.

Steek een munt in de sleuf in het midden van de knop en u kunt de knop op de instelling zetten die het beste bij uw behoeften past.
Geef de koelkast 24 uur de tijd om koud te worden.

Anticondensatieschakelaar (op sommige modellen)
Als er vocht ontstaat aan het plafond van het versvak, zet u de anticondensatieschakelaar op de stand 1 (aan).
Vocht verschijnt waarschijnlijk als de luchtvochtigheid hoog is: in de zomer, in de vroege ochtenduren of in ruimtes zonder airconditioning. Verplaats naar de positie 0 (UIT) in minder vochtige omstandigheden.

Over de planken van het versvak

Planksteunen op verschillende niveaus stellen u in staat om uw planken op maat in te delen. Niet alle functies zijn op alle modellen aanwezig.

Planken met halve breedte

Eén uiteinde van de plank rust op een gegoten zijwandsteun; een beugel aan het andere uiteinde haakt in een rail aan de achterwand van de kast.

Om te verwijderen, tilt u de plank aan de voorkant omhoog en vervolgens van de steun en uit de rail.

Om terug te plaatsen, selecteert u de gewenste plankhoogte. Met de plank voorkant iets omhoog, haakt u de bovenste lip van de beugel in de rail en laat u de plank op de steun zakken.

LET OP: De plank rechts van de rail is ontworpen om in de rechtergleuf te haken; de plank links is ontworpen om in de linkergleuf te haken.

Planken over de volledige breedte

Sommige modellen hebben een stalen draadschuifplank, een stationaire plank van gehard glas of twee stalen draadstationaire planken. Deze planken kunnen naar een andere plaats in het versvak worden verplaatst.
De schuifplank over de volledige breedte heeft stopvergrendelingen. Wanneer de plank correct op de planksteunen is geplaatst, stopt de plank voordat deze volledig uit de koelkast komt en kantelt de plank niet wanneer u er voedsel op plaatst of er voedsel van verwijdert.

Om de planken over de volledige breedte te verwijderen, tilt u de achterkant van de plank op en trekt u deze naar voren.

Om een plank over de volledige breedte te verwijderen wanneer de versvakdeur niet volledig kan worden geopend, tilt u de achterkant van de plank op, trekt u deze naar voren en naar beneden, kantelt u de plank en haalt u deze eruit.

Om een plank over de volledige breedte te verwijderen wanneer de versvakdeur niet volledig kan worden geopend, tilt u de achterkant van de plank op, trekt u deze naar voren en naar beneden, kantelt u de plank en haalt u deze eruit.

Over de planken van het vriesvak

Sommige modellen hebben een ijsblokjesplank en sommige hebben een getrapte plank over de volledige breedte.

IJsblokjesplank

Om de ijsblokjesplank te verwijderen, tilt u de linkerkant van de plank van de steunen en trekt u vervolgens de plank naar links om deze van de steunen met pinnen te bevrijden.

Trek de plank naar rechts om de pinnen los te maken van de gaten in de kastwand.

Getrapte plank

Om de getrapte plank te verwijderen:

1. Til de linkerkant van de plank iets op.
2. Verplaats de plank naar links om de rechteruiteinden van de plank vrij te maken van de gaten in de kastwand.
3. Laat de rechterkant van de plank zakken, verplaats de plank naar rechts en haal hem eruit.

Om de getrapte plank terug te plaatsen:

1. Met de plank gekanteld zoals afgebeeld, plaatst u de linkeruiteinden van de plank in de gaten in de kastwand.

2. Til de linkerkant van de plank iets op, zwaai de plank omhoog, plaats de rechteruiteinden van de plank in de gaten in de kastwand en laat de plank op zijn plaats zakken.


IJsblokjesvormen (op sommige modellen)

IJsblokjesvormen zijn ontworpen om ijsblokjes gemakkelijk los te maken. Houd de vorm ondersteboven boven een bak en draai beide uiteinden om de blokjes los te maken.

Voor slechts één of twee ijsblokjes, laat u de vorm met de goede kant naar boven liggen, draait u beide uiteinden iets en verwijdert u het gewenste aantal blokjes. Was ijsblokjesvormen en de opvangbak alleen in lauw water. Doe ze niet in een automatische vaatwasser.

Over de opberglades

Niet alle functies zijn op alle modellen aanwezig.

Groente- en fruitlades

Overtollig water dat zich mogelijk ophoopt op de bodem van de lades, moet worden geleegd en de lades moeten droog worden geveegd.

Snacklade

Deze lade kan naar de meest bruikbare locatie voor de behoeften van uw gezin worden verplaatst.

Over het verwijderen van de opberglade en het deksel

Niet alle functies zijn op alle modellen aanwezig.

Lade en deksel verwijderen

Lades kunnen gemakkelijk worden verwijderd door de zijkanten vast te pakken en iets omhoog te tillen terwijl u de lades voorbij de locatie van de stop trekt.

Lade over de volledige breedte met plastic deksel

Om het deksel te verwijderen, tilt u het van de steunen, trekt u het naar voren, kantelt u het en haalt u het eruit.

Dubbele lades met glazen deksel

Om te verwijderen:

1. Verwijder de lades.
2. Reik naar binnen, duw de voorkant van het glazen deksel omhoog en trek het tegelijkertijd zo ver mogelijk naar voren.
   Kantel het en haal het eruit. Vermijd het reinigen van het koude glazen deksel met warm water, omdat het extreme temperatuurverschil ervoor kan zorgen dat het breekt.
3. Verwijder het ladeframe. (Verwijder altijd het glazen deksel voordat u het ladeframe eruit haalt.)

Til het frame van de steunen aan elke kant en achterkant, trek het naar voren, kantel het en haal het eruit.

Om terug te plaatsen:

1. Laat het frame zakken totdat het op de steunen aan elke kant en achterkant rust.
2. Plaats het glazen deksel terug, duw de achterrand stevig in de achterste framerail en laat de voorkant voorzichtig op zijn plaats zakken.
3. Plaats de lades terug.

Over de automatische ijsmaker

(op sommige modellen)

Het kan 12 tot 24 uur duren voordat een nieuw geïnstalleerde koelkast ijs begint te maken.

Automatische ijsmaker

De ijsmaker produceert zeven blokjes per cyclus: ongeveer 100–130 blokjes in een periode van 24 uur, afhankelijk van de temperatuur van het vriesvak, de kamertemperatuur, het aantal keren dat de deur wordt geopend en andere gebruiksomstandigheden.

Als de koelkast wordt gebruikt voordat de wateraansluiting op de ijsmaker is gemaakt, zet u de aan/uit-schakelaar op OFF (UIT).

Wanneer de koelkast is aangesloten op de watertoevoer, zet u de aan/uit-schakelaar op ON (AAN).
Het groene stroomlampje gaat branden.

De ijsmaker vult zich met water wanneer deze afkoelt tot het vriespunt. Het kan 12 tot 24 uur duren voordat een nieuw geïnstalleerde koelkast ijsblokjes begint te maken.

Gooi de eerste paar batches ijs weg om de waterleiding te laten doorspoelen.

Zorg ervoor dat niets de beweging van de voelarm belemmert.

Wanneer de bak tot het niveau van de voelarm is gevuld, stopt de ijsmaker met het produceren van ijs.
Het is normaal dat meerdere blokjes aan elkaar vast zitten.
Als ijs niet vaak wordt gebruikt, worden oude ijsblokjes troebel, smaken ze oud en krimpen ze. Als ijsblokjes vast komen te zitten in de ijsmaker, knippert het groene stroomlampje. Om dit te corrigeren, zet u de aan/uit-schakelaar op OFF (UIT) en verwijdert u de blokjes. Zet de aan/uit-schakelaar op ON (AAN) om de ijsmaker opnieuw te starten.

LET OP: In huizen met een lagere waterdruk dan gemiddeld, kan het voorkomen dat de ijsmaker meerdere keren een cyclus doorloopt bij het maken van één batch ijs.

Ijsmaker-accessoireset

Als uw koelkast nog niet is uitgerust met een automatische ijsmaker, is een ijsmaker-accessoireset tegen meerprijs verkrijgbaar.
Controleer de achterkant van de koelkast voor de specifieke ijsmakerset die nodig is voor uw model.

Verzorging en reiniging van de koelkast

De buitenkant schoonmaken

De deurgrepen en sierlijsten (op sommige modellen).
Reinig met een doek die is bevochtigd met een sopje. Droog af met een zachte doek.

Houd de buitenkant schoon. Veeg met een schone doek die lichtjes is bevochtigd met keukenapparatuurwas of een mild vloeibaar afwasmiddel. Droog en poets met een schone, zachte doek.

Veeg de koelkast niet af met een vuile vaatdoek of natte handdoek. Deze kunnen een residu achterlaten dat de verf kan aantasten. Gebruik geen schuursponsjes, schuurmiddelen, bleekmiddel of reinigingsmiddelen die bleekmiddel bevatten, omdat deze producten de verflaag kunnen bekrassen en verzwakken.

De binnenkant schoonmaken

Om geurtjes te helpen voorkomen, laat u een open doos met zuiveringszout in het versvak en het vriesvak staan.

Haal de stekker van de koelkast uit het stopcontact voordat u deze schoonmaakt.
Als dit niet praktisch is, wring dan overtollig vocht uit de spons of doek bij het schoonmaken rond schakelaars, lampen of bedieningselementen.

Gebruik warm water en een zuiveringszoutoplossing: ongeveer een eetlepel (15 ml) zuiveringszout op een liter water. Dit reinigt en neutraliseert geurtjes. Spoel af en veeg droog.

Breng na het reinigen van de deurrubbers een dun laagje vaseline aan op de deurrubbers aan de scharnierzijde. Dit helpt voorkomen dat de rubbers vast komen te zitten en uit vorm raken.

Vermijd het reinigen van koude glazen planken (op sommige modellen) met warm water, omdat het extreme temperatuurverschil ervoor kan zorgen dat ze breken. Behandel glazen planken voorzichtig. Het stoten van gehard glas kan ervoor zorgen dat het versplintert.
Was geen plastic koelkastonderdelen in de vaatwasser.

Condensator

Het is niet nodig om de condensor routinematig schoon te maken in normale thuisomgevingen. In omgevingen die bijzonder stoffig of vettig kunnen zijn, moet de condensor echter periodiek worden schoongemaakt voor een efficiënte werking van de koelkast.

De condensorbatterijen schoonmaken.

Om de condensor schoon te maken, draait u de temperatuurregelknop naar 0. Veeg of stofzuig stof weg.
Voor het beste resultaat gebruikt u een borstel die speciaal voor dit doel is ontworpen. Deze is verkrijgbaar bij de meeste onderdelenwinkels voor apparaten.

Lamp vervangen

(op sommige modellen)

Een lamp en fitting bevinden zich aan de bovenkant van het versvak, tegenover het temperatuurregelpaneel. Om de lamp te vervangen, haalt u eerst de stekker van de koelkast uit het stopcontact. Plaats uw hand onder de lichtkap en maak de haak aan het lamphouderuiteinde van de kap los. (De lichtkap is op sommige modellen aanwezig.)

Knijp om de haak los te maken.

Achter de koelkast

Wees voorzichtig bij het verplaatsen van de koelkast van de muur. Alle soorten vloerbedekking kunnen worden beschadigd, met name vloerbedekking met kussens en vloerbedekking met reliëf.

Draai de stelpoten in elke voorste hoek van de koelkast tegen de klok in totdat de rollen de koelkast ondersteunen. Trek de koelkast recht naar buiten en zet hem terug op zijn plaats door hem recht naar binnen te duwen. Het verplaatsen van de koelkast in zijwaartse richting kan leiden tot schade aan de vloerbedekking of de koelkast.

Zorg er bij het terugduwen van de koelkast voor dat u niet over het netsnoer of de toevoerleiding van de ijsmaker rolt (op sommige modellen).

Nadat u de koelkast terug op zijn plaats hebt gerold, draait u de poten met de klok mee totdat de poten het gewicht van de koelkast weer dragen.

Voorbereidingen voor de vakantie

Verwijder voor lange vakanties of afwezigheden voedsel en haal de stekker van de koelkast uit het stopcontact. Draai de temperatuurregelknop naar de stand 0 en reinig de binnenkant met een zuiveringszoutoplossing van één eetlepel (15 ml) zuiveringszout op een liter water. Laat de deuren openstaan.

Zet de aan/uit-schakelaar van de ijsmaker op OFF (UIT) en sluit de watertoevoer naar de koelkast af.

Als de temperatuur onder het vriespunt kan dalen, laat dan een gekwalificeerde onderhoudsmonteur het watertoevoersysteem aftappen (op sommige modellen) om ernstige schade aan eigendommen door overstromingen te voorkomen.

Voorbereidingen voor de verhuizing

Zet alle losse onderdelen, zoals het rooster, de planken en de lades, vast door ze stevig op hun plaats te tapen om schade te voorkomen.

Zorg ervoor dat de koelkast tijdens het verplaatsen in een rechtopstaande positie blijft staan.

Installatie-instructies

VOORDAT U BEGINT

Lees deze instructies volledig en zorgvuldig door.

•
  Bewaar deze instructies voor het gebruik van de lokale inspecteur.
•
  Neem alle geldende voorschriften en verordeningen in acht.
• Opmerking voor de installateur – Zorg ervoor dat u deze instructies bij de consument achterlaat.
• Opmerking voor de consument – Bewaar deze instructies voor toekomstig gebruik.
• Vaardigheidsniveau – Voor de installatie van dit apparaat zijn elementaire mechanische vaardigheden vereist.
• Voltooiingstijd – Installatie van de koelkast 15 minuten

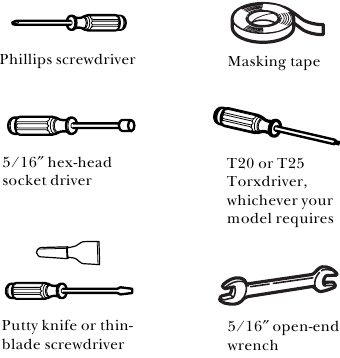

  De draairichting van de deur omdraaien - 1 uur
• De juiste installatie is de verantwoordelijkheid van de installateur.
• Productfalen als gevolg van onjuiste installatie valt niet onder de garantie.

WATERTOEVOER NAAR DE IJSBLOKJESMAKER

(op sommige modellen)

Als de koelkast een ijsblokjesmaker heeft, moet deze worden aangesloten op een koud drinkwaterleiding. Een watertoevoerset (met koperen buizen, afsluitklep, fittingen en instructies) is tegen meerprijs verkrijgbaar bij uw dealer. De installatie van de ijsblokjesmaker moet worden uitgevoerd door een gekwalificeerde servicemonteur.

LOCATIE VAN DE KOELKAST

• Installeer de koelkast niet op een plaats waar de temperatuur lager is dan 16 °C (60 °F), omdat hij dan niet vaak genoeg draait om de juiste temperatuur te behouden.
• Installeer hem op een vloer die sterk genoeg is om hem volledig beladen te kunnen dragen.

SPELINGEN

Houd rekening met de volgende afstanden voor een eenvoudige installatie, een goede luchtcirculatie en loodgieters- en elektrische aansluitingen.

• Zijkanten 3/4' (19 mm)
• Bovenkant 1' (25 mm)
• Achterkant 1' (25 mm)

AFMETINGEN

Model	15	16	17	18
A *	61' (155 cm)	64' (163 cm)	67' (170 cm)	67' (170 cm)
B	28' (71 cm)	28' (71 cm)	28' (71 cm)	28' (71 cm)
C**	31 1/10 ' (79 cm) 31	31 1/10' (79 cm) 32	32 1/4' (81 cm) 32	32 1/3 ' (82 cm)
D	54 7/10' (139 cm) 54	54 7/10 ' (139 cm)	56' (142 cm)	56 3/8 ' (143 cm)
E	26' (66 cm)	26' (66 cm)	26 7/9' (68 cm) 26	26 7/9' (68 cm)

* De hoogte is exclusief scharnier — voeg 22 mm toe voor het scharnier.
** De diepte is inclusief handgreep.

ROLLEN EN STELPOTEN

Stelpoten nabij elke voorste hoek van de koelkast zijn verstelbaar. Ze positioneren de koelkast stevig en voorkomen dat hij beweegt wanneer de deuren worden geopend. De stelpoten moeten zo worden afgesteld dat de voorkant van de koelkast net zo ver is verhoogd dat de deuren gemakkelijk sluiten wanneer ze ongeveer halverwege worden geopend.

Draai de stelpoten met de klok mee om de koelkast omhoog te brengen, tegen de klok in om hem omlaag te brengen.

Met de rollen naast de stelpoten kunt u de koelkast van de muur af verplaatsen om schoon te maken.

Draai de poten tegen de klok in totdat het gewicht van de koelkast van de poten op de rollen wordt overgebracht.
Nadat u de koelkast terug op zijn plaats hebt gerold, draait u de poten met de klok mee totdat de poten het gewicht van de koelkast weer dragen.

DE WATERLEIDING INSTALLEREN

VOORDAT U BEGINT
Deze installatie van de waterleiding valt niet onder de garantie van de fabrikant van de koelkast of ijsmachine. Volg deze instructies zorgvuldig op om het risico op dure waterschade te minimaliseren.

Waterslag (water dat in de leidingen klapt) in de huisinstallatie kan schade veroorzaken aan onderdelen van de koelkast en leiden tot waterlekkage of overstroming. Roep een gekwalificeerde loodgieter op om waterslag te verhelpen voordat u de waterleiding op de koelkast aansluit.

Om brandwonden en productschade te voorkomen, sluit u de waterleiding niet aan op de warmwaterleiding.

Als u uw koelkast gebruikt voordat u de waterleiding aansluit, zorg er dan voor dat de aan/uit-schakelaar van de ijsmachine in de stand UIT staat.

Installeer de ijsmachineleiding niet in gebieden waar de temperatuur onder het vriespunt daalt.

Wanneer u tijdens de installatie een elektrisch apparaat (zoals een boormachine) gebruikt, zorg er dan voor dat het apparaat geïsoleerd of bedraad is op een manier die het gevaar van elektrische schokken voorkomt.

Alle installaties moeten in overeenstemming zijn met de plaatselijke voorschriften voor waterleidingen.

De installatie van de ijsmachine moet worden uitgevoerd door een gekwalificeerde servicemonteur.

Alleen aansluiten op drinkwatertoevoer.

WAT U NODIG HEEFT
Om te bepalen hoeveel koperen leiding u nodig heeft:

Meet de afstand van de waterklep aan de achterkant van de koelkast tot de watertoevoerleiding. Tel er vervolgens 244 cm bij op. Zorg ervoor dat er voldoende extra leiding is [ongeveer 244 cm opgerold in 3 windingen van ongeveer 25 cm diameter] zodat de koelkast na de installatie van de muur kan worden verplaatst.

• Een watertoevoerset (met koperen leidingen, afsluitklep en fittingen die hieronder worden vermeld) is tegen meerprijs verkrijgbaar bij uw plaatselijke distributeur.
• Een koud drinkwatertoevoer. De waterdruk moet tussen 20 en 120 p.s.i. (1,4–8,1 bar) liggen.
• Boormachine.

• Koperen leidingen, 1/4' buitendiameter om de koelkast aan te sluiten op de watertoevoer. Zorg ervoor dat beide uiteinden van de leidingen vierkant zijn afgesneden.

  Gebruik geen plastic leidingen of plastic fittingen, omdat de watertoevoerleiding te allen tijde onder druk staat. Bepaalde soorten plastic leidingen kunnen met de jaren broos worden en barsten, met waterlekkage tot gevolg.
• Twee 1/4' buitendiameter compressiemoer en 2 ferrules (hulzen)—om de koperen leiding aan te sluiten op de afsluitklep en de waterklep van de koelkast.

• Als uw bestaande waterleiding een uitlopende fitting aan het uiteinde heeft, heeft u een adapter (verkrijgbaar bij loodgieterswinkels) nodig om de waterleiding op de koelkast aan te sluiten OF u kunt de uitlopende fitting afsnijden met een buizensnijder en vervolgens een compressiefitting gebruiken.

• Afsluitklep om aan te sluiten op de koudwaterleiding. De afsluitklep moet een waterinlaat hebben met een minimale binnendiameter van 5/32' op het punt van aansluiting op de KOUD WATERLEIDING. Zadeltype afsluitkleppen zijn inbegrepen in veel watertoevoersets. Controleer voor de aankoop of een zadeltype klep voldoet aan uw plaatselijke waterleidingcodes.

  Installeer de afsluitklep op de dichtstbijzijnde, veelgebruikte drinkwaterleiding.

1. SCHAKEL DE HOOFDWATERTAVOER UIT
   Zet de dichtstbijzijnde kraan lang genoeg open om de leiding van water te ontdoen.
2. KIES DE LOCATIE VAN DE KLEP
   Kies een locatie voor de klep die gemakkelijk toegankelijk is. Het is het beste om aan de zijkant van een verticale waterleiding aan te sluiten. Wanneer het nodig is om aan te sluiten op een horizontale waterleiding, maak dan de verbinding aan de boven- of zijkant, in plaats van aan de onderkant, om te voorkomen dat er sediment uit de waterleiding wordt getrokken.

3. BOOR HET GAT VOOR DE KLEP
   Boor een 1/4' gat in de waterleiding met een scherpe boor. Verwijder eventuele bramen die ontstaan door het boren van het gat in de leiding.

4. MAAK DE AFSLUITKLEP VAST
   Maak de afsluitklep vast aan de koudwaterleiding met de pijpklem.

5. DRAAI DE PIJPKLEM VAST
   Draai de klemschroeven aan totdat de afdichtring begint op te zwellen.
   OPMERKING: Draai niet te vast aan, anders kunt u de koperen leiding pletten.

6. LEG DE LEIDING AAN
   Leg de koperen leiding aan tussen de koudwaterleiding en de koelkast.
   Voer de leiding door een gat dat in de muur of vloer is geboord (achter de koelkast of een aangrenzende onderkast) zo dicht mogelijk bij de muur.
   OPMERKING: Zorg ervoor dat er voldoende extra leiding is [ongeveer 244 cm opgerold in 3 windingen van ongeveer 25 cm diameter] zodat de koelkast na de installatie van de muur kan worden verplaatst.
7. SLUIT DE LEIDING AAN OP DE KLEP
   Plaats de compressiemoer en ferrule (huls) op het uiteinde van de leiding en sluit deze aan op de afsluitklep.
   Zorg ervoor dat de leiding volledig in de klep is gestoken. Draai de compressiemoer stevig vast.

8. SPOEL DE LEIDING DOOR
   Zet de hoofdwatertoevoer aan en spoel de leiding door totdat het water helder is. Sluit het water af bij de waterklep nadat er ongeveer een liter water door de leiding is gespoeld.

9. SLUIT DE LEIDING AAN OP DE KOELKAST
   OPMERKINGEN:
   • Voordat u de aansluiting op de koelkast maakt, moet u ervoor zorgen dat het netsnoer van de koelkast niet in het stopcontact zit.
   • We raden aan om een waterfilter te installeren als uw watertoevoer zand of deeltjes bevat die het scherm van de waterklep van de koelkast kunnen verstoppen. Installeer het in de waterleiding in de buurt van de koelkast.

1. Verwijder de toegangsklep.

2. Verwijder de plastic flexibele dop van de waterklep.

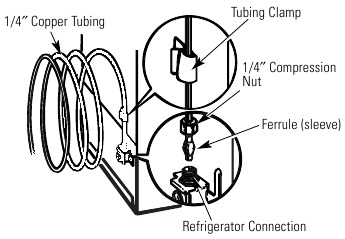

3. Plaats de compressiemoer en ferrule (huls) op het uiteinde van de leiding zoals afgebeeld.
   Steek het uiteinde van de koperen leiding zo ver mogelijk in de waterklepaansluiting. Houd de leiding vast en draai de fitting vast.
   Maak de koperen leiding vast in de meegeleverde klem om deze in een verticale positie te houden. Mogelijk moet u de klem open wrikken.

4. Plaats de toegangsklep terug.


10. ZET HET WATER AAN BIJ DE AFSLUITKLEP
    Draai alle aansluitingen die lekken vaster.

11. STEEK DE STEKKER VAN DE KOELKAST IN HET STOPCONTACT
    Schik de rol koperen leiding zo dat deze niet tegen de achterkant van de koelkast of tegen de muur trilt. Duw de koelkast terug naar de muur.

12. START DE IJSMACHINE
    Zet de aan/uit-schakelaar van de ijsmachine in de stand AAN. De ijsmachine begint pas te werken als hij zijn bedrijfstemperatuur van -9°C of lager heeft bereikt. Hij begint dan automatisch te werken als de aan/uit-schakelaar van de ijsmachine in de stand AAN staat.

    OPMERKING: Bij lagere waterdruk kan de waterklep maximaal 3 keer worden ingeschakeld om voldoende water aan de ijsmachine te leveren.

DE DRAAIRICHTING VAN DE DEUR OMDRAAIEN

BELANGRIJKE OPMERKINGEN
Bij het omdraaien van de draairichting van de deur:

• Lees de instructies eerst helemaal door voordat u begint.
• Behandel onderdelen voorzichtig om krassen op de verf te voorkomen.
• Leg schroeven bij de bijbehorende onderdelen om te voorkomen dat u ze op de verkeerde plaatsen gebruikt.
• Zorg voor een krasvrije werkoppervlak voor de deuren.

Zodra u begint, mag u de kast niet verplaatsen voordat het omdraaien van de deurdraairichting is voltooid. Deze instructies zijn voor het veranderen van de scharnieren van de rechterkant naar de linkerkant—als u de scharnieren ooit terug wilt veranderen naar de rechterkant, volg dan dezelfde instructies en draai alle verwijzingen naar links en rechts om.

BENODIGD GEREEDSCHAP

1. VOORDAT U BEGINT
   1. Haal de stekker van de koelkast uit het stopcontact.

   2. Maak alle deurvakken leeg, inclusief het zuivelvak.


      Laat geen van beide deuren op de vloer vallen. Dit kan de deurbegrenzer beschadigen.
2. VERWIJDER DE VRIESVAKDEUR
   1. Plak de deur dicht met afplaktape.

   2. Verwijder met een 5/16' zeskant-dopsleutel de schroeven die het bovenste scharnier aan de kast vasthouden.

   3. Til het scharnier (en de erop gelijmde vulplaat) recht omhoog om de scharnierpen uit de fitting aan de bovenkant van de deur te halen en zet het samen met de schroeven opzij.

   4. Verwijder de tape en kantel de deur weg van de kast. Til deze van de middelste scharnierpen.

   5. Zet de deur met de buitenkant naar boven op een krasvrije ondergrond.

   6. Verplaats met een Torxdriver de 2 schroeven van de tegenoverliggende kant van de kast naar de schroefgaten die zijn vrijgekomen door het verwijderen van het bovenste scharnier.

3. VERWIJDER DE VERSVOEDSELDEUR
   1. Plak de deur dicht met afplaktape.

   2. Verwijder met een 5/16' zeskant-dopschroevendraaier en een 5/16' steeksleutel de twee schroeven waarmee het middelste scharnier (en de erop gelijmde vulplaat) aan de kast is bevestigd. Til het middelste scharnier op om de pen uit de fitting aan de bovenkant van de deur te halen en zet scharnier en schroeven opzij. Wees voorzichtig dat u de afstandhouder en sluitring van het middelste scharnier niet kwijtraakt.

   3. Verwijder de tape en kantel de deur weg van de kast. Til de deur van de pen in de onderste scharnierbeugel. (Als de plastic sluitring aan de onderkant van de deur blijft plakken, plaats deze dan terug op het scharnier.)

   4. Zet de deur met de buitenkant naar boven op een krasvrije ondergrond.

   5. Verplaats met een Torxdriver de twee schroeven van de tegenoverliggende kant van de kast naar de schroefgaten die zijn vrijgekomen door het verwijderen van het middelste scharnier.

   6. Verplaats de sluitring (als uw model er een heeft) naar de tegenoverliggende kant.

   7. Draai een van de schroeven die in stap 2 zijn verwijderd in het buitenste schroefgat aan de tegenoverliggende kant. Draai hem niet helemaal vast—laat voldoende ruimte onder de schroefkop voor de dikte van de vulplaat en beugel.

4. DE HARDWARE OMDRAAIEN
   1. Verwijder het basisrooster (als uw koelkast er een heeft) door het er recht uit te trekken.

   2. Verplaats met een Torxdriver de onderste scharnierbeugel (en de erop gelijmde vulplaat) en de plastic sluitring van de rechterkant naar de linkerkant.

   3. Verwissel het scharnier (en de erop gelijmde vulplaat) en de schroeven rechtsboven met de schroeven linksboven in de kast.
      Draai de schroeven aan de scharnierzijde nu nog niet vast.

      OPMERKINGEN:
      • Sommige scharnieren hebben vier gaten. Welke gaten u gebruikt voor het installeren van het scharnier, is afhankelijk van aan welke kant u het scharnier installeert.
      • De buitenrand van het scharnier moet parallel lopen aan de rand van de behuizing voor een correcte installatie.
5. DE DEURHENDELS OMDRAAIEN
   1. Versvoedseldeurhendel overzetten
      1. Verwijder de onderste kap door deze naar de onderkant van de deur te duwen en verwijder de schroef eronder. Verwijder de twee schroeven waarmee de hendel aan de bovenkant van de deur is bevestigd.

      2. Verwijder de hendel.
      3. Verwijder de schroeven van de rechterrand van de bovenkant van de deur en steek ze in de schroefgaten van de hendel aan de tegenoverliggende kant.

      4. Wrik met een plamuurmes met tape of een schroevendraaier met een dun blad de afdekknop uit het scharniergat aan de linkerkant van de deur en steek deze in het gat aan de tegenoverliggende kant dat is vrijgekomen door het verwijderen van het bovenste scharnier.

      5. Trek de afdekknop van de voorkant van de deur en verplaats deze naar de tegenoverliggende kant.

   2. Deurbegrenzer overzetten
      1. Verplaats de metalen deurbegrenzer van het rechteruiteinde naar het linkeruiteinde. Gebruik een Torxdriver.

      2. Verplaats eventuele schroeven van het linkeruiteinde naar het rechteruiteinde.

   3. De versvoedseldeurhendel opnieuw installeren
      1. Bevestig de hendel aan de rechterkant van de deur met schroeven aan de bovenkant en onder de hendelplug.

      2. Installeer de hendelplug opnieuw.

   4. Vriesvakdeurhendel overzetten
      1. Verwijder de schroef waarmee de hendel aan de bovenkant van de deur is bevestigd en de twee schroeven waarmee de hendel aan de onderkant van de deur is bevestigd.

      2. Verwijder de hendel.

      3. Verwijder de schroef van de rechter bovenrand van de deur en steek deze in het schroefgat van de hendel aan de linkerkant.

      4. Verplaats de deurbegrenzer zoals weergegeven op de vorige pagina.
      5. Bevestig de hendel aan de rechterrand van de deur met schroeven aan de boven- en onderkant, met behulp van de onderste gaten die zijn vrijgekomen door het verwijderen van de schroeven van de deurbegrenzer.

6. DE DEUREN TERUGPLAATSEN
   1. De versvoedseldeur terugplaatsen
      1. Laat de versvoedseldeur op de onderste scharnierpen zakken. Zorg ervoor dat de sluitring op de pen zit.

      2. Steek de pen op het middelste scharnier in de fitting aan de bovenkant van de deur. Plaats de afstandhouder en vervolgens de sluitring op de scharnierpen.

         OPMERKING: Het middelste scharnier moet worden omgedraaid zoals weergegeven wanneer het aan de linkerkant wordt gemonteerd.
      3. Kantel de deur naar de kast toe. Terwijl de deur in positie wordt gebracht, schuift u het scharnier onder de kop van de schroef die eerder gedeeltelijk in het buitenste gat was gedraaid. Steek de overige schroef erin en draai beide schroeven vervolgens stevig vast.

   2. De vriesvakdeur terugplaatsen
      1. Laat de vriesvakdeur op de middelste scharnierpen zakken. Zorg ervoor dat de sluitring en afstandhouder op de pen zitten.

      2. Kantel de deur naar de kast toe en til het bovenste scharnier op zodat de pen in de fitting aan de bovenkant van de deur past.

      3. Zorg ervoor dat de deur iets boven de bovenkant van de kast uitsteekt en dat de opening tussen de deuren over de voorkant gelijkmatig is. Draai de schroeven van het bovenste scharnier vast. Draai deze schroeven niet te vast—draai ze vast totdat ze net vastzitten en draai ze vervolgens nog een halve slag verder.

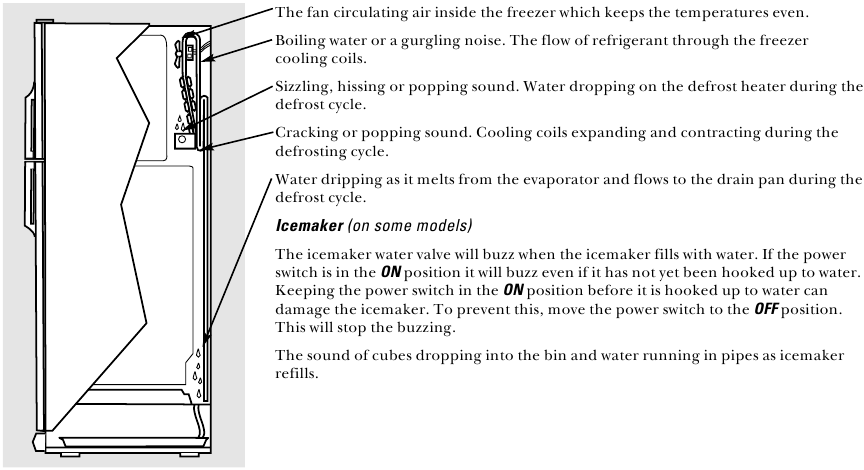

Normale werkingsgeluiden

Afhankelijk van de plaatsing van de koelkast in uw keuken, kunt u een stuk tapijt met rubberen achterkant onder de koelkast plaatsen om het geluid te verminderen.

Deze geluiden zijn normaal en zijn voornamelijk te wijten aan een zeer efficiënte werking.

Probleemoplossing

Voordat u service aanvraagt...

Tips voor probleemoplossing
Bespaar tijd en geld! Bekijk eerst de tabellen op de volgende pagina's en mogelijk hoeft u geen service aan te vragen.

Probleem	Mogelijke oorzaken	Wat te doen
Koelkast werkt niet	Koelkast in ontdooicyclus.	Wacht ongeveer 30 minuten totdat de ontdooicyclus is beëindigd.
	Temperatuurregelaar in de 0-stand.	Zet de temperatuurregelaar op een temperatuurinstelling.
	De stekker van de koelkast is niet in het stopcontact gestoken.	Duw de stekker volledig in het stopcontact.
	De zekering is gesprongen/de stroomonderbreker is geactiveerd.	Vervang de zekering of reset de stroomonderbreker.
Trillingen of rammelen (lichte trillingen zijn normaal)	Roller-schroeven of stelpoten moeten worden afgesteld.	Zie Rollen en stelpoten.
Motor draait lange tijd of schakelt vaak aan en uit. (Moderne koelkasten met meer opslagruimte en een groter vriesvak hebben meer werktijd nodig. Ze starten en stoppen vaak om gelijkmatige temperaturen te behouden.)	Normaal wanneer de koelkast voor het eerst wordt aangesloten.	Wacht 24 uur totdat de koelkast volledig is afgekoeld.
	Komt vaak voor wanneer grote hoeveelheden voedsel in de koelkast worden geplaatst.	Dit is normaal.
	Deur open gelaten.	Controleer of de verpakking de deur openhoudt.
	Warm weer of de deur wordt vaak geopend.	Dit is normaal.
	Temperatuurregelaar ingesteld op de koudste stand.	Zie Over de temperatuurregelaar.
	Rooster en condensor moeten worden schoongemaakt.	Zie Onderhoud en reiniging.
Vers voedsel of vriesvak te warm	Temperatuurregelaar niet koud genoeg ingesteld.	Zie Over de temperatuurregelaar.
	Warm weer of de deur wordt vaak geopend.	Zet de temperatuurregelaar één stap kouder. Zie Over de temperatuurregelaar.
	Deur open gelaten.	Controleer of de verpakking de deur openhoudt.
	Verpakking blokkeert het luchtkanaal in het vriesvak	Controleer of de verpakking het luchtkanaal in het vriesvak blokkeert.
Rijp of ijskristallen op bevroren voedsel (rijp in de verpakking is normaal)	Deur open gelaten.	Controleer of de verpakking de deur openhoudt.
	Te frequent of te lang de deur openen.
Automatische ijsblokjesmachine werkt niet (op sommige modellen)	De aan/uit-schakelaar van de ijsblokjesmachine staat in de stand OFF.	Zet de schakelaar in de ON (AAN) stand. De blokjes zijn mogelijk aan de zijkant van de mal versmolten. Zet de schakelaar in de OFF (UIT) stand en verwijder vervolgens de blokjes.
	Watertoevoer is afgesloten of niet aangesloten.	Zie De waterleiding installeren.
	Vriesvak te warm.	Wacht 24 uur totdat de koelkast volledig is afgekoeld.
	Opgestapelde blokjes in de opvangbak zorgen ervoor dat de ijsblokjesmachine wordt uitgeschakeld.	Maak de blokjes met de hand gelijk.
Blokjes te klein	De waterafsluitklep die de koelkast op de waterleiding aansluit, is mogelijk verstopt.	Bel de loodgieter om de klep te ontstoppen.
Langzaam ijsblokjes bevriezen	Deur open gelaten.	Controleer of de verpakking de deur openhoudt.
	Temperatuurregelaar niet koud genoeg ingesteld.	Zie Over de temperatuurregelaar.
IJsblokjes hebben geur/smaak	Ijsopvangbak moet worden schoongemaakt.	Maak de bak leeg en was deze. Gooi oude blokjes weg.
	Voedsel geeft geur/smaak af aan ijsblokjes.	Verpak voedsel goed.
	De binnenkant van de koelkast moet worden schoongemaakt.	Zie Onderhoud en reiniging.
Vocht vormt zich op het kastoppervlak tussen de deuren	Niet ongebruikelijk tijdens perioden van hoge luchtvochtigheid.	Veeg het oppervlak droog en reset de temperatuurregelaar één stand kouder.
Er verzamelt zich vocht binnenin (bij vochtig weer brengt de lucht vocht in de koelkast wanneer de deuren worden geopend)	Te frequent of te lang de deur openen.
Koelkast heeft geur	Voedsel geeft geur af aan de koelkast.	Voedingsmiddelen met sterke geuren moeten goed worden verpakt. Bewaar een open doos zuiveringszout in de koelkast; vervang deze om de drie maanden.
	Binnenkant moet worden schoongemaakt.	Zie Onderhoud en reiniging.

BELANGRIJKE VEILIGHEIDSINFORMATIE

LEES ALLE INSTRUCTIES VOOR GEBRUIK.

Gebruik dit apparaat alleen voor het beoogde doel zoals beschreven in deze gebruikershandleiding.

VEILIGHEIDSMAATREGELEN

Bij het gebruik van elektrische apparaten moeten elementaire veiligheidsmaatregelen in acht worden genomen, waaronder de volgende:

• Deze koelkast moet correct worden geïnstalleerd en geplaatst in overeenstemming met de installatie-instructies voordat deze wordt gebruikt. Zie ook het gedeelte Elektriciteit aansluiten.
• Probeer niet bovenop de koelkast te staan. Dit kan leiden tot lichamelijk letsel of schade aan de koelkast.
• Laat kinderen niet klimmen, staan ​​of hangen aan de planken in de koelkast. Ze kunnen de koelkast beschadigen en zichzelf ernstig verwonden.
• Laat kinderen niet met de koelkast spelen of met de bedieningselementen knoeien.
• Raak de koude oppervlakken in het vriesvak niet aan als uw handen vochtig of nat zijn. De huid kan aan deze extreem koude oppervlakken blijven plakken.
• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• Houd uw vingers uit de "knelpunten"; de afstanden tussen de deuren en tussen de deuren en de kast zijn noodzakelijkerwijs klein. Wees voorzichtig met het sluiten van deuren als er kinderen in de buurt zijn.
• Vermijd bij koelkasten met automatische ijsblokjesmachines contact met de bewegende delen van het uitwerpmechanisme of met het verwarmingselement dat de blokjes vrijgeeft. Plaats geen vingers of handen op het automatische ijsblokjesmechanisme terwijl de stekker van de koelkast in het stopcontact zit.
• Haal de stekker van de koelkast uit het stopcontact voordat u deze schoonmaakt en reparaties uitvoert.
  OPMERKING: We raden ten zeerste aan om alle onderhoudswerkzaamheden door een gekwalificeerd persoon te laten uitvoeren.
• Voordat u een doorgebrande gloeilamp vervangt, moet u de stekker van de koelkast uit het stopcontact halen om contact met een stroomvoerende draad te vermijden. (Een doorgebrande gloeilamp kan breken wanneer deze wordt vervangen.)
  OPMERKING: Door de bediening op de stand 0 te zetten, wordt de stroom naar het lichtcircuit niet uitgeschakeld.
• Bevries ontdooid voedsel niet opnieuw.

RISICO OP KINDERKLEM

CORRECTE VERWIJDERING VAN DE KOELKAST

Kinderopsluiting en verstikking behoren niet tot het verleden. Afgedankte of achtergelaten koelkasten zijn nog steeds gevaarlijk... zelfs als ze "slechts een paar dagen" blijven staan. Als u uw oude koelkast weggooit, volg dan de onderstaande instructies om ongelukken te helpen voorkomen.

Voordat u uw oude koelkast of vriezer weggooit:

• Verwijder de deuren en gooi ze afzonderlijk weg.
• Laat de planken op hun plaats zodat kinderen er niet gemakkelijk in kunnen klimmen.
• Als de koelkast een slot heeft, maak deze dan onbruikbaar.

CFC-verwijdering
Uw oude koelkast kan een koelsysteem hebben dat gebruikmaakt van CFK's (chloorfluorkoolwaterstoffen). Van CFK's wordt aangenomen dat ze de ozon in de stratosfeer schaden. Als u uw oude koelkast weggooit, zorg er dan voor dat het CFK-koelmiddel wordt verwijderd voor een correcte verwijdering door een gekwalificeerde serviceverlener. Als u dit CFK-koelmiddel opzettelijk vrijgeeft, kunt u worden onderworpen aan boetes en gevangenisstraf op grond van bepalingen van de milieuwetgeving.

GEBRUIK VAN VERLENGKABELS

Vanwege mogelijke veiligheidsrisico's onder bepaalde omstandigheden raden we het gebruik van een verlengkabel ten zeerste af.

Als u echter een verlengkabel moet gebruiken, is het absoluut noodzakelijk dat dit een UL-vermelde, 3-draads geaarde verlengkabel voor apparaten is met een geaarde stekker en stopcontact en dat de elektrische waarde van de kabel 15 ampère (minimaal) en 120 volt is.

ELEKTRICITEIT AANSLUITEN

Snijd of verwijder in geen geval de derde (aardings-) pen van het netsnoer. Voor persoonlijke veiligheid moet dit apparaat correct worden geaard.

Het netsnoer van dit apparaat is uitgerust met een 3-polige (aardings-) stekker die past in een standaard 3-polig (aardings-) stopcontact om de kans op een elektrische schok door dit apparaat te minimaliseren.

Laat het stopcontact en de stroomkring controleren door een gekwalificeerde elektricien om er zeker van te zijn dat het stopcontact correct is geaard.

Waar een niet-geaard stopcontact wordt aangetroffen, is het uw persoonlijke verantwoordelijkheid en verplichting om het te laten vervangen door een correct geaard 3-polig stopcontact.

De koelkast moet altijd op een eigen stopcontact worden aangesloten. Dit zorgt voor de beste prestaties en voorkomt ook overbelasting van huisbedradingscircuits, wat brandgevaar kan veroorzaken door oververhitte draden. Raadpleeg het typeplaatje op de koelkast voor de juiste spanning, het wattage en de frequentie. Als de stekker van het product niet in uw stopcontact past, moet het product worden voorzien van een nieuwe stekker.

Het opnieuw aanbrengen van stekkers en kabels moet worden gedaan door een gekwalificeerde technicus of serviceagent. In sommige landen is het opnieuw aanbrengen van stekkers en kabels alleen toegestaan ​​als het werk wordt uitgevoerd door een gekwalificeerde technicus.

Als het netsnoer beschadigd raakt, moet het worden vervangen door een gekwalificeerde serviceagent om een ​​veiligheidsrisico te voorkomen.

Trek nooit de stekker van uw koelkast uit het stopcontact door aan het netsnoer te trekken. Pak de stekker altijd stevig vast en trek hem recht uit het stopcontact.

Repareer of vervang onmiddellijk alle netsnoeren die gerafeld of anderszins beschadigd zijn geraakt. Gebruik geen snoer dat scheuren of slijtageschade over de hele lengte of aan beide uiteinden vertoont.

Wanneer u de koelkast van de muur verplaatst, pas dan op dat u niet over het netsnoer rolt of deze beschadigt.

Vervanging van de netkabel
Als de netkabel van uw koelkast op enig moment moet worden vervangen, moet deze worden vervangen door een speciale kabel die verkrijgbaar is bij uw plaatselijke dealer. Er worden kosten in rekening gebracht voor het vervangen van de netkabel als u de kabel hebt beschadigd.

GEBRUIK VAN ADAPTERSTEKKERS

Vanwege mogelijke veiligheidsrisico's onder bepaalde omstandigheden raden we het gebruik van een adapterstekker ten zeerste af.

Als u echter een adapter moet gebruiken, waar lokale voorschriften dit toestaan, kan een tijdelijke aansluiting worden gemaakt op een correct geaard 2-polig stopcontact door gebruik te maken van een UL-vermelde adapter die verkrijgbaar is bij de meeste plaatselijke bouwmarkten.

De grotere sleuf in de adapter moet worden uitgelijnd met de grotere sleuf in het stopcontact om de juiste polariteit te bieden bij de aansluiting van het netsnoer.

Wanneer u het netsnoer loskoppelt van de adapter, houdt u de adapter altijd met één hand op zijn plaats terwijl u de stekker van het netsnoer met de andere hand eruit trekt. Als dit niet wordt gedaan, zal de aardaansluiting van de adapter waarschijnlijk breken bij herhaald gebruik.

Als de aardaansluiting van de adapter breekt, mag u de koelkast NIET GEBRUIKEN totdat er een correcte aarding is aangebracht.

Het bevestigen van de aardaansluiting van de adapter aan een schroef van de afdekplaat van het stopcontact aard het apparaat niet, tenzij de schroef van de afdekplaat van metaal is, en niet geïsoleerd, en het stopcontact is geaard via de huisbedrading. U moet de stroomkring laten controleren door een gekwalificeerde elektricien om er zeker van te zijn dat het stopcontact correct is geaard.

LEES EN VOLG DEZE VEILIGHEIDSINFORMATIE ZORGVULDIG.
BEWAAR DEZE INSTRUCTIES

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GE 15, 16, 17, 18, GTT18GBDCRCC Handleiding

Beschikbare talen
