GE 20, 22, 25, ESH22XGPACC handleiding

Bedieningsinstructies

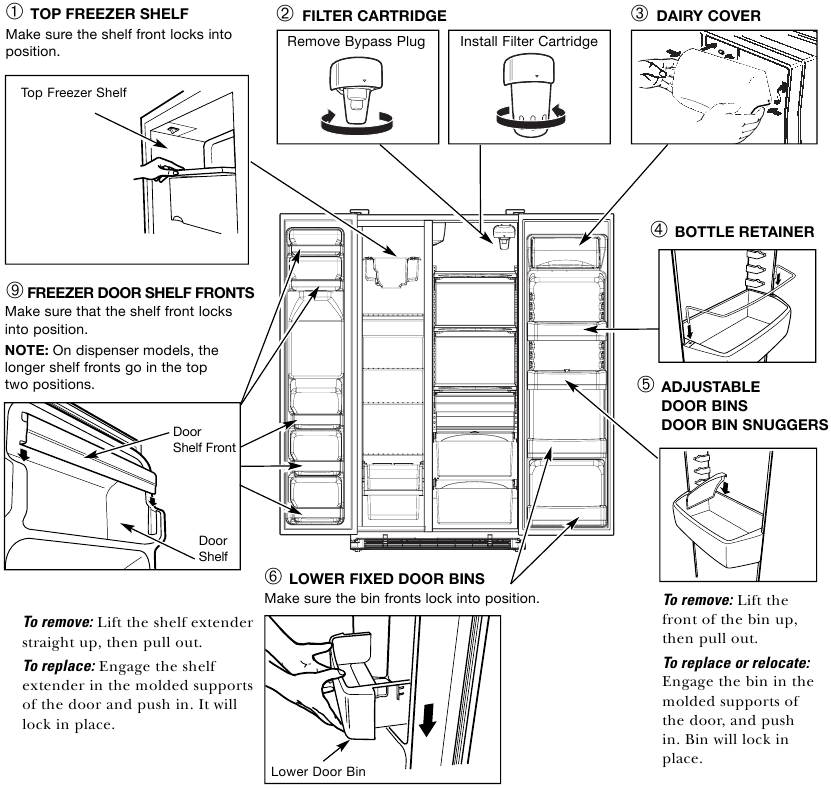

Functies installeren

(Niet alle functies zijn op alle modellen aanwezig.)

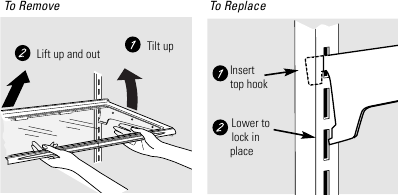

De planken opnieuw rangschikken

(Niet alle functies zijn op alle modellen aanwezig.)

Koelkastplanken

Vriesvak:
Verwijder het vak door het naar voren te trekken, de voorkant omhoog te tillen en het voorbij de stop locatie te schuiven.

Vriezerplanken verwijderen

Uitschuifbare morsbestendige plank (op sommige modellen)
Met de uitschuifbare morsbestendige plank kunt u bij items die achter andere zijn opgeslagen. De speciale randen zijn ontworpen om te voorkomen dat er vloeistoffen naar de onderste planken druppelen.
OPMERKING: Zorg ervoor dat u de planken helemaal terugduwt voordat u de deur sluit.

Morsbestendige planken (op sommige modellen)
Morsbestendige planken hebben speciale randen om te voorkomen dat er vloeistoffen naar de onderste planken druppelen.

Over de groentelades en schalen

(Niet alle functies zijn op alle modellen aanwezig.)

Verstelbare vochtigheidsgroentelades en snackvak (op sommige modellen)
Schuif de bediening helemaal naar de High (hoog) instelling voor een hoge luchtvochtigheid die wordt aanbevolen voor de meeste groenten.
Schuif de bediening helemaal naar de Low (laag) instelling voor lagere luchtvochtigheid die wordt aanbevolen voor de meeste soorten fruit.

Converteerbare vleesschaal (op sommige modellen)
De converteerbare vleesschaal heeft een eigen koude luchttoevoer waardoor een stroom koude lucht uit het vriesvak rond de schaal kan stromen.
De variabele temperatuurregeling regelt de luchtstroom uit het vriesvak.
Zet de bedieningshendel omhoog om de schaal om te zetten naar normale koelkasttemperatuur en extra ruimte voor het bewaren van groenten te creëren. De koude luchttoevoer is uitgeschakeld. Variabele instellingen tussen deze uitersten kunnen worden geselecteerd.
Zet de bedieningshendel omlaag naar de koudste stand om vers vlees te bewaren. Als de hendel lange tijd in de vleespositie blijft staan, kan er wat ijsvorming aan de binnenkant van de schaal ontstaan.

Groentelade verwijderen
Groentelades kunnen gemakkelijk worden verwijderd door ze iets omhoog te kantelen en voorbij de stop locatie te trekken.
Als de deur u verhindert de groentelades eruit te halen, moet de koelkast naar voren worden gerold totdat de deur voldoende opent om de groentelades eruit te schuiven. In sommige gevallen, wanneer u de koelkast eruit rolt, moet u de koelkast naar links verplaatsen terwijl u hem eruit rolt.
Zorg er bij het terugplaatsen van de groentelades voor dat u ze door de groenteladegeleiders schuift.

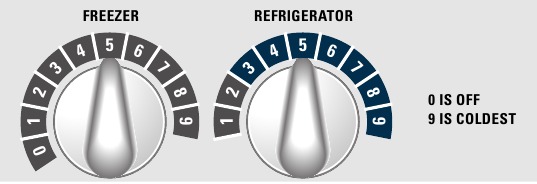

Over de bedieningselementen op het apparaat

Uw bedieningselementen zien eruit als een van de volgende:

Opstartstappen voor een juiste temperatuurregeling

1. Zet de Fresh Food Control op "5".
2. Zet de Freezer Control op "5".
3. WACHT 12 UUR tot de temperatuur is gestabiliseerd.
4. Als er een wijziging nodig is, verplaats de regelaar dan één cijfer tegelijk en wacht 12 uur tot de temperatuur is gestabiliseerd.

OPMERKING: Als u de bedieningselementen op de positie 0 (uit) zet, wordt de stroom naar het lichtcircuit niet uitgeschakeld.

De instellingen van de bedieningselementen variëren afhankelijk van persoonlijke voorkeuren, gebruik en bedrijfsomstandigheden en vereisen mogelijk meer dan één aanpassing.

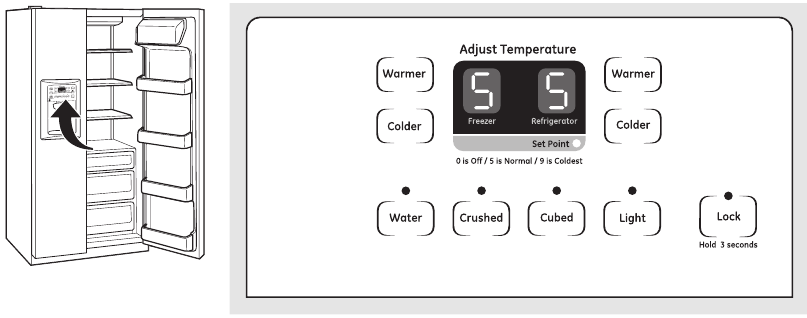

De temperatuurregeling wijzigen met touchpads

• De vriezerinstelling bevindt zich aan de linkerkant van het scherm.
• De instelling voor vers voedsel bevindt zich aan de rechterkant van het scherm.
  • Druk op de warmer- of kouderpad voor het gewenste compartiment en de gewenste richting.
  • Het huidige nummer van de bedieningsinstelling licht op.
  • Elke keer dat de pad wordt aangeraakt, verandert de compartimentinstelling één nummer.

Een weergave van 1 is het warmst en 9 is de koudste instelling.
OPMERKING: Als u de bedieningselementen op de positie 0 (uit) zet, wordt de stroom naar het lichtcircuit niet uitgeschakeld.

De instellingen van de bedieningselementen variëren afhankelijk van persoonlijke voorkeuren, gebruik en bedrijfsomstandigheden en vereisen mogelijk meer dan één aanpassing.

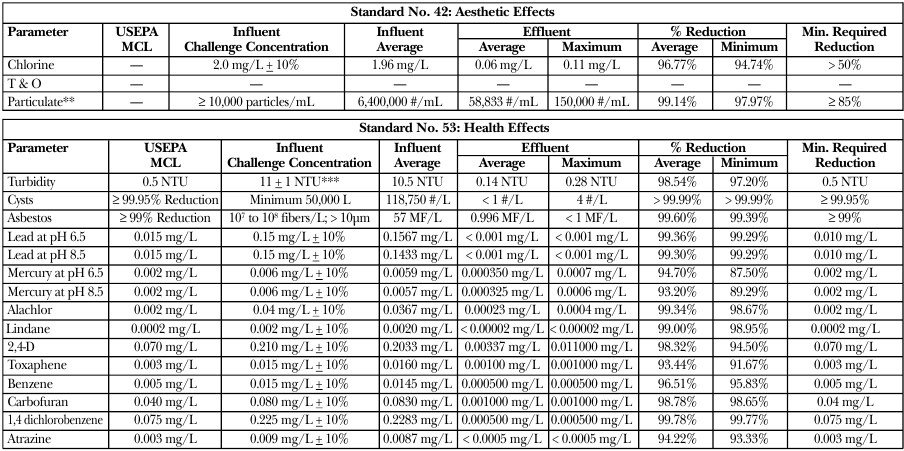

Over de waterfiltercartridge

(Op sommige modellen.)

Waterfiltercartridge
De waterfiltercartridge bevindt zich in de rechterbovenhoek van het koelvak.

Wanneer het filter vervangen moet worden op modellen met een vervangingsindicatorlampje
Er is een vervangingsindicatorlampje voor de waterfiltercartridge op de dispenser. Dit lampje wordt oranje om u te laten weten dat u het filter binnenkort moet vervangen.
De filtercartridge moet worden vervangen wanneer het vervangingsindicatorlampje rood wordt of als de waterstroom naar de dispenser of ijsmachine afneemt.

Wanneer het filter vervangen moet worden op modellen zonder vervangingsindicatorlampje
De filtercartridge moet elke zes maanden worden vervangen of eerder als de waterstroom naar de waterdispenser of ijsmachine afneemt.

De filtercartridge verwijderen
Als u de cartridge vervangt, verwijder dan eerst de oude door deze langzaam naar links te draaien. Trek niet aan de cartridge. Er kan een kleine hoeveelheid water naar beneden druppelen.

De filtercartridge installeren

1. Als u een SmartWater cartridge vervangt door een adapter, moet deze worden verwijderd voordat u de cartridge installeert. Om de adapter te verwijderen, draait u deze ongeveer 1/4 slag naar links.
   Als u een Water by Culligan cartridge vervangt, laat u de adapter op zijn plaats zitten. Deze adapter blijft in de koelkast zitten wanneer u toekomstige cartridges vervangt.

2. Breng op modellen zonder vervangingsindicatorlampje de maand- en jaarsticker aan op de nieuwe cartridge om u eraan te herinneren het filter over zes maanden te vervangen.
3. Vul de vervangende cartridge met water uit de kraan voor een betere doorstroming van de dispenser direct na installatie.
4. Lijn de pijl op de cartridge en de cartridgehouder uit. Plaats de bovenkant van de nieuwe cartridge omhoog in de houder. Duw hem niet omhoog in de houder.
5. Draai hem langzaam naar rechts totdat de filtercartridge stopt. DRAAI NIET TE VAST. Terwijl u de cartridge draait, komt deze automatisch in de juiste positie. De cartridge draait ongeveer 1/2 slag.

6. Laat 3 minuten water uit de dispenser lopen (ongeveer 1-1/2 gallon) om het systeem te reinigen en sputteren te voorkomen.

Filter Bypass Plug
U moet de filter bypass plug gebruiken als er geen vervangende filtercartridge beschikbaar is. De dispenser en de ijsmachine werken niet zonder het filter of de filter bypass plug.
Om de filter bypass plug te gebruiken op Water by Culligan modellen, moet u eerst de filteradapter uit de cartridgehouder verwijderen door deze naar links te draaien.

Als u vragen heeft, bezoek dan onze website op ge.com,
of bel 1.800.GE.CARES (1.800.432.2737).

Vervangingsfilters:
Om extra filtercartridges in de Verenigde Staten te bestellen, bezoek onze website op ge.com, of bel GE Parts and Accessories, 800.626.2002.

MWF
Voorgestelde winkelprijs $ 38,95 - 47,95
Klanten in Canada dienen de Gouden Gids te raadplegen voor het dichtstbijzijnde Mabe Service Center.
Klanten buiten de Verenigde Staten of Canada dienen contact op te nemen met de lokale distributeur.

Over de automatische ijsmachine

Een nieuw geïnstalleerde koelkast kan 12-24 uur nodig hebben om ijs te gaan maken.

Automatische ijsmachine (op sommige modellen)
Wanneer de koelkast is aangesloten op de watertoevoer, zet u de aan/uit-schakelaar op de I (aan) positie.
De ijsmachine vult zich met water wanneer deze afkoelt tot -9°C. Wanneer de bak zich vult tot het niveau van de voelarm, stopt de ijsmachine met het produceren van ijs.
Zorg ervoor dat niets de beweging van de voelarm belemmert.
Gooi de eerste paar porties ijs weg om de waterleiding te reinigen.
De ijsmachine produceert zeven ijsblokjes per cyclus, ongeveer 100-130 ijsblokjes in een periode van 24 uur, afhankelijk van de temperatuur van het vriesvak, de kamertemperatuur, het aantal keren dat de deur wordt geopend en andere gebruiksomstandigheden.
U hoort een zoemend geluid telkens wanneer de ijsmachine zich met water vult.

Het is normaal dat er verschillende ijsblokjes aan elkaar zitten.
Als ijs niet vaak wordt gebruikt, worden oude ijsblokjes troebel, smaken ze oud en krimpen ze.
OPMERKING: In huizen met een lager dan gemiddelde waterdruk, kunt u de ijsmachine meerdere keren horen draaien bij het maken van één portie ijs.

Ijsmachine accessoirekit
Als uw koelkast niet al is uitgerust met een automatische ijsmachine, is er tegen meerprijs een ijsmachine accessoirekit verkrijgbaar. Kijk op de achterkant van de koelkast voor de specifieke ijsmachinekit die nodig is voor uw model.

Over de ijs- en waterdispenser

(Op sommige modellen.)

De dispenser gebruiken

Selecteer
Druk het glas voorzichtig tegen de bovenkant van de dispenserhouder.
Het morsrooster is niet zelflozend. Om watervlekken te verminderen, moeten het rooster en de houder regelmatig worden schoongemaakt.

Als er geen water wordt afgegeven wanneer de koelkast voor het eerst wordt geïnstalleerd, kan er lucht in het waterleidingsysteem zitten. Houd de dispenserarm minstens twee minuten ingedrukt om opgesloten lucht uit de waterleiding te verwijderen en het waterleidingsysteem te vullen. Om onzuiverheden in de waterleiding weg te spoelen, gooit u de eerste zes glazen water weg.

Steek nooit vingers of andere voorwerpen in de uitgang van de ijsvergruizer.

De dispenser vergrendelen

(op sommige modellen)
Houd de LOCK CONTROL (vergrendelbediening) 3 seconden ingedrukt om de dispenser en het bedieningspaneel te vergrendelen. Om te ontgrendelen, houdt u de pad opnieuw 3 seconden ingedrukt.

Dispenserlampje

Deze pad zet het nachtlampje in de dispenser aan en uit. Het lampje gaat ook branden wanneer de dispenserhouder wordt ingedrukt. Als dit lampje doorbrandt, moet het worden vervangen door een lamp van maximaal 6 watt, 12 volt DC.

Ijsopberglade op modellen met dispenser

Verwijderen:
Zet de aan/uit-schakelaar van de ijsmachine op de 0 (uit) positie. Trek de lade recht naar buiten en til deze voorbij de stop positie.

Vervangen:
Zorg er bij het terugplaatsen van de lade voor dat u deze stevig op zijn plaats duwt. Als hij niet helemaal teruggaat, verwijder hem dan en draai het aandrijfmechanisme 1/4 slag. Duw de lade vervolgens weer terug.

Belangrijke feiten over uw dispenser

• Voeg geen ijs uit bakjes of zakken toe aan de opbergbak. Het kan zijn dat het niet goed wordt vergruisd of afgegeven.
• Vermijd het overvullen van glazen met ijs en het gebruik van smalle glazen. Opgestapeld ijs kan de glijgoot blokkeren of ervoor zorgen dat de deur in de glijgoot dichtvriest. Als ijs de glijgoot blokkeert, steekt u het erdoor met een houten lepel.
• Dranken en voedingsmiddelen mogen niet snel worden gekoeld in de ijsopbergbak. Blikken, flessen of voedselpakketten in de opbergbak kunnen ervoor zorgen dat de ijsmachine of vijzel vastloopt.
• Om te voorkomen dat het afgegeven ijs naast het glas valt, houdt u het glas dicht bij de dispenseropening, maar niet er tegenaan.
• Er kan wat gemalen ijs worden afgegeven, ook al heeft u CUBED (blokjes) geselecteerd. Dit gebeurt af en toe wanneer er nog een paar ijsblokjes in de vergruizer zijn achtergebleven.
• Nadat er gemalen ijs is afgegeven, kan er wat water uit de glijgoot druppelen.
• Soms vormt zich een kleine hoop sneeuw op de deur in de ijsglijgoot. Dit is normaal en gebeurt meestal wanneer u herhaaldelijk gemalen ijs hebt afgegeven. De sneeuw zal uiteindelijk verdampen.
• Het eerste glas water dat wordt afgegeven, kan warmer zijn dan de volgende. Dit is normaal.
• Afgegeven water is niet ijskoud. Voor kouder water voegt u eenvoudigweg gemalen ijs of ijsblokjes toe voordat u water afgeeft.

Onderhoud en reiniging van het product

De buitenkant schoonmaken

Het lekbakje van de dispenser, (op sommige modellen) onder het rooster, moet droog worden geveegd. Water dat in dit gebied achterblijft, kan afzettingen achterlaten. Verwijder de afzettingen door onverdunde azijn in de kuip te gieten. Laat het weken tot de afzettingen verdwenen zijn of los genoeg zijn om weg te spoelen.
Het opvangbakje van de dispenser (op sommige modellen). Vergrendel de dispenser voor het reinigen door de LOCK CONTROL knop 3 seconden ingedrukt te houden. Reinig met warm water en een zuiveringszoutoplossing—ongeveer een eetlepel (15 ml) zuiveringszout op een liter (1 l) water. Spoel grondig af en veeg droog.

De deurgrepen en -lijsten. Reinig met een doek bevochtigd met een sopje. Droog met een zachte doek.
Houd de buitenkant schoon. Veeg af met een schone doek die licht bevochtigd is met keukenapparaatwas of een mild vloeibaar afwasmiddel. Droog en polijst met een schone, zachte doek.
Veeg de koelkast niet af met een vuile vaatdoek of natte handdoek. Deze kunnen resten achterlaten die de verf kunnen aantasten. Gebruik geen schuursponzen, schuurmiddelen, bleekmiddel of reinigingsmiddelen die bleekmiddel bevatten, omdat deze producten de verflaag kunnen bekrassen en verzwakken.

De binnenkant schoonmaken

Om geurtjes te helpen voorkomen, laat een open doosje zuiveringszout in de koelkast en het vriesvak staan.

Haal de stekker van de koelkast uit het stopcontact voordat u hem schoonmaakt. Als dit niet praktisch is, wring dan overtollig vocht uit de spons of doek bij het schoonmaken rond schakelaars, lampen of bedieningselementen.
Gebruik warm water en een zuiveringszoutoplossing— ongeveer een eetlepel (15 ml) zuiveringszout op een liter (1 l) water. Dit reinigt en neutraliseert geurtjes. Spoel af en veeg droog.
Breng na het reinigen van de deurrubbers een dun laagje vaseline aan op de deurrubbers aan de scharnierzijde. Dit helpt voorkomen dat de rubbers blijven plakken en uit vorm raken.

Afvoeropening in het vriesvak.
Verwijder tijdens de jaarlijkse schoonmaakbeurt de onderste vrieslade en spoel een oplossing van zuiveringszout—1 theelepel (5 ml) en 2 kopjes (500 ml) heet (niet kokend) water—door de afvoerleiding met behulp van een vleeslepel. Dit helpt geurtjes te verwijderen en de kans op een verstopte afvoerleiding te verkleinen. Als de afvoer verstopt raakt, gebruik dan een vleeslepel en een zuiveringszoutoplossing om de verstopping door de afvoerleiding te forceren.

Vermijd het schoonmaken van koude glazen planken met heet water, omdat het extreme temperatuurverschil ervoor kan zorgen dat ze breken. Behandel glazen planken voorzichtig. Als gehard glas stoot, kan het versplinteren. Was geen plastic koelkastonderdelen in de vaatwasser.

Achter het apparaat

Wees voorzichtig bij het verplaatsen van de koelkast van de muur. Alle soorten vloerbedekking kunnen beschadigd raken, met name zachte vloerbedekkingen en vloerbedekkingen met reliëf.
Trek de koelkast recht naar buiten en zet hem terug op zijn plaats door hem recht naar binnen te duwen. Het verplaatsen van de koelkast in een zijwaartse richting kan leiden tot schade aan de vloerbedekking of de koelkast.
Zorg er bij het terugduwen van de koelkast voor dat u niet over het netsnoer of de toevoerleiding van de ijsmachine rolt (op sommige modellen).

Voorbereiding op vakantie

Verwijder voor lange vakanties of afwezigheid voedsel en haal de stekker van de koelkast uit het stopcontact. Reinig de binnenkant met een zuiveringszoutoplossing van één eetlepel (15 ml) zuiveringszout op een liter (1 l) water. Laat de deuren openstaan.
Zet de aan/uit-schakelaar van de ijsmachine op de stand 0 (uit) en sluit de watertoevoer naar de koelkast af.

Voorbereiding op een verhuizing

Zet alle losse onderdelen, zoals roosters, planken en laden, vast door ze stevig op hun plaats te tapen om schade te voorkomen. Zorg ervoor dat de koelkast tijdens het verplaatsen rechtop blijft staan.

De lampen vervangen

Als u de bediening op de stand 0 (uit) zet, wordt de stroom naar het lichtcircuit niet uitgeschakeld.

1. Haal de stekker van de koelkast uit het stopcontact.
2. Verwijder de plank net onder de lichtkap.
3. Vervang deze door een lamp voor huishoudelijke apparaten met hetzelfde of een lager wattage.
4. Plaats de plank terug en steek de stekker van de koelkast er weer in.

Installatie-instructies

Vragen? Bel 800.GE.CARES (800.432.2737) of Bezoek onze website op: ge.com
In Canada, bel 1.800.361.3400 of Bezoek onze website op: www.geappliances.ca

VOORBEREIDING VOOR INSTALLATIE

VOORDAT U BEGINT

Lees deze instructies volledig en zorgvuldig door.

•
  Bewaar deze instructies voor gebruik door de plaatselijke inspecteur.
•
  Neem alle geldende voorschriften en verordeningen in acht.
• Opmerking voor de installateur – Zorg ervoor dat u deze instructies bij de consument achterlaat.
• Opmerking voor de consument – Bewaar deze instructies voor toekomstig gebruik.
• Vaardigheidsniveau – Voor de installatie van dit apparaat zijn elementaire mechanische vaardigheden vereist.
• Voltooiingstijd – Installatie van de koelkast 15 minuten
• Een correcte installatie is de verantwoordelijkheid van de installateur.
• Productfalen als gevolg van onjuiste installatie valt niet onder de garantie.

LOCATIE VAN DE KOELKAST

• Installeer de koelkast niet op een plaats waar de temperatuur onder 16°C (60°F) komt, omdat hij dan niet vaak genoeg werkt om de juiste temperatuur te handhaven.
• Installeer hem op een vloer die sterk genoeg is om hem volledig beladen te dragen.

ROLLEN

De rollen hebben 3 functies:

• De rollen worden zo afgesteld dat de deur gemakkelijk sluit wanneer deze ongeveer halverwege wordt geopend.
• De rollen worden zo afgesteld dat de koelkast stevig op de vloer staat en niet wiebelt.
• Met de rollen kunt u de koelkast van de muur af bewegen om schoon te maken.

Om de rollen af te stellen, verwijdert u het basisrooster door het aan de onderkant eruit te trekken.

Draai de stelschroeven van de rol met de klok mee om de koelkast omhoog te brengen, tegen de klok in om hem omlaag te brengen. Gebruik een verstelbare moersleutel (3/8' zeskantbout) of een tang.

Om het basisrooster terug te plaatsen, lijnt u de klemmen aan de achterkant van het rooster uit tussen de balk en de onderkant van de kast. Duw naar voren totdat het rooster op zijn plaats klikt.

WATERTOEVOER NAAR DE IJSBLOKJESMACHINE

(op sommige modellen)
Als de koelkast een ijsblokjesmachine heeft, moet deze worden aangesloten op een koudwaterleiding. Een GE-watertoevoerset is tegen meerprijs verkrijgbaar bij uw dealer, door onze website ge.com te bezoeken (in Canada op www.geappliances.ca), of bij Onderdelen en Accessoires, 800.626.2002.

SPELINGEN

Houd de volgende spelingen aan voor een eenvoudige installatie, goede luchtcirculatie en aansluitingen voor water en elektriciteit.

• Zijkanten 1/8' (4 mm)
• Bovenkant 1' (25 mm)
• Achterkant 1' (25 mm)

Een deurspeling van 3/4' (19 mm) is nodig voor een deuropening van 90º voor een betere toegang tot de voedselopslagruimte.

DEURUITLIJNING

Zorg er na het waterpas stellen voor dat de deuren aan de bovenkant gelijk liggen.
Om de deuren gelijk te maken, stelt u de koelkastdeur af.

1. Draai met een 5/16' dopsleutel de deurstelschroef naar rechts om de deur omhoog te brengen, naar links om hem omlaag te brengen. (Een nylon plug, ingebed in de schroefdraad van de pin, voorkomt dat de pin draait, tenzij een moersleutel wordt gebruikt.)

2. Open en sluit na een of twee keer draaien aan de moersleutel de deur van het koelvak en controleer de uitlijning aan de bovenkant van de deuren.

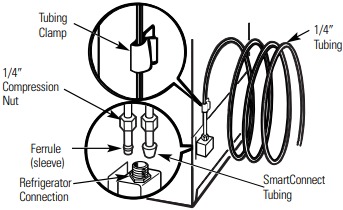

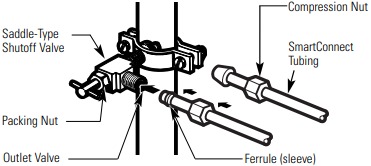

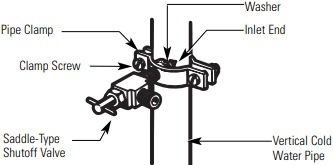

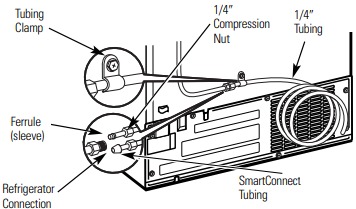

DE WATERLEIDING INSTALLEREN

VOORDAT U BEGINT

Aanbevolen sets met koperen waterleidingen zijn WX8X2, WX8X3 of WX8X4, afhankelijk van de hoeveelheid leiding die u nodig hebt. Goedgekeurde plastic waterleidingen zijn GE SmartConnect-koelkastleidingen (WX08X10002, WX08X10006, WX08X10015 en WX08X10025).
Wanneer u uw koelkast aansluit op een GE-omgekeerde osmose-watersysteem, is de enige goedgekeurde installatie met een GE RVKit. Volg voor andere omgekeerde osmose-watersystemen de aanbevelingen van de fabrikant.
Als de watertoevoer naar de koelkast afkomstig is van een omgekeerde osmose-waterfiltratiesysteem EN de koelkast ook een waterfilter heeft, gebruik dan de filterbypass-plug van de koelkast. Het gebruik van de waterfiltratiecartridge van de koelkast in combinatie met het RO-filter kan leiden tot holle ijsblokjes en een tragere waterstroom uit de waterdispenser.
Deze installatie van de waterleiding wordt niet gegarandeerd door de fabrikant van de koelkast of ijsblokjesmachine. Volg deze instructies zorgvuldig om het risico op dure waterschade te minimaliseren.
Waterslag (water dat in de leidingen klapt) in de huisleidingen kan schade veroorzaken aan koelkastonderdelen en leiden tot waterlekkage of overstroming. Bel een gekwalificeerde loodgieter om waterslag te verhelpen voordat u de waterleiding naar de koelkast installeert.
Om brandwonden en schade aan het product te voorkomen, sluit u de waterleiding niet aan op de warmwaterleiding.
Als u uw koelkast gebruikt voordat u de waterleiding aansluit, zorg er dan voor dat de aan/uit-schakelaar van de ijsblokjesmachine in de 0 (uit)-stand staat.
Installeer de ijsblokjesmachineleidingen niet in gebieden waar de temperatuur onder het vriespunt daalt.
Alle installaties moeten in overeenstemming zijn met de lokale voorschriften voor sanitair.

Sluit alleen aan op een drinkwatervoorziening.

WAT U NODIG HEBT

• Koperen of GE SmartConnect-koelkastleidingset, 1/4' buitendiameter om de koelkast aan te sluiten op de watertoevoer. Als u koper gebruikt, zorg er dan voor dat beide uiteinden van de leiding vierkant zijn afgesneden.

Om te bepalen hoeveel leiding u nodig hebt: meet de afstand van de waterklep aan de achterkant van de koelkast tot de watertoevoerleiding. Tel er vervolgens 8' (2,4 m) bij op. Zorg ervoor dat er voldoende extra leiding is (ongeveer 8' [2,4 m] opgerold in 3 slagen van ongeveer 10' [25 cm] diameter) zodat de koelkast na installatie van de muur kan worden verplaatst.
GE SmartConnect-koelkastleidingsets zijn verkrijgbaar in de volgende lengtes:

Zorg ervoor dat de set die u selecteert ten minste 8' (2,4 m) toestaat, zoals hierboven beschreven.

OPMERKING: De enige door GE goedgekeurde plastic leiding is die welke wordt geleverd in GE SmartConnect™-koelkastleidingsets. Gebruik geen andere plastic watertoevoerleiding omdat de leiding te allen tijde onder druk staat. Bepaalde soorten plastic zullen na verloop van tijd barsten of scheuren en waterschade aan uw huis veroorzaken.

• Een GE-watertoevoerset (met leidingen, afsluitklep en fittingen die hieronder worden vermeld) is tegen meerprijs verkrijgbaar bij uw dealer of bij Onderdelen en Accessoires, 800.626.2002.
• Een koudwatertoevoer. De waterdruk moet tussen 20 en 120 p.s.i. liggen (1,4–8,2 bar) op modellen zonder waterfilter en tussen 40 en 120 p.s.i. (2,8–8,2 bar) op modellen met een waterfilter.
• Boormachine.
• 1/2' of verstelbare moersleutel.
• Schroevendraaier met rechte en kruiskop.

• Twee 1/4' compressiemoeren voor buitendiameter en 2 klemringen (hulzen)—om de koperen leiding aan te sluiten op de afsluitklep en de koelkastwaterklep.
  OF
• Als u een GE SmartConnect-koelkastleidingset gebruikt, zijn de nodige fittingen voorgemonteerd op de leiding.

• Als uw bestaande koperen waterleiding een uitlopende fitting aan het uiteinde heeft, hebt u een adapter nodig (verkrijgbaar bij sanitairwinkels) om de waterleiding aan te sluiten op de koelkast OF u kunt de uitlopende fitting afsnijden met een buissnijder en vervolgens een compressiefitting gebruiken. Snijd het gevormde uiteinde niet af van GE SmartConnect-koelkastleidingen.

• Afsluitklep om aan te sluiten op de koudwaterleiding. De afsluitklep moet een waterinlaat hebben met een minimale binnendiameter van 5/32' op het punt van aansluiting op de KOUD WATERLEIDING. Afsluitkleppen van het zadeltype zijn inbegrepen in veel watertoevoersets. Zorg er vóór de aankoop voor dat een klep van het zadeltype voldoet aan uw lokale sanitaire voorschriften. Installeer de afsluitklep op de dichtstbijzijnde, veelgebruikte drinkwaterleiding.

1. SCHAKEL DE HOOFDWATERTUUR UIT
2. BOOR HET GAT VOOR DE KLEP
   Kies een locatie voor de klep die gemakkelijk toegankelijk is. Het is het beste om aan te sluiten op de zijkant van een verticale waterleiding. Wanneer het nodig is om aan te sluiten op een horizontale waterleiding, maak dan de aansluiting aan de boven- of zijkant, in plaats van aan de onderkant, om te voorkomen dat er sediment uit de waterleiding wordt gezogen.
   Boor met een scherpe boor een gat van 1/4' in de waterleiding (zelfs als u een zelfborende klep gebruikt). Verwijder eventuele bramen die zijn ontstaan door het boren van het gat in de leiding.
   Zorg ervoor dat er geen water in de boor kan lopen. Als u geen gat van 1/4' boort, kan dit leiden tot een verminderde ijsproductie of kleinere blokjes.

3. BEVESTIG DE AFSLUITKLEP
   Bevestig de afsluitklep aan de koudwaterleiding met de pijpklem.
   Draai de klembouten aan totdat de afdichtring begint op te zwellen.
   OPMERKING: Draai de bouten niet te vast, anders kunt u de leiding pletten.
   OPMERKING: De sanitairvoorschriften 248CMR van het Commonwealth of Massachusetts moeten worden nageleefd. Zadelkleppen zijn illegaal en het gebruik ervan is niet toegestaan in Massachusetts. Raadpleeg uw erkende loodgieter.

4. LEID DE LEIDING
   Leid de leiding tussen de koudwaterleiding en de koelkast.
   Leid de leiding door een gat dat in de muur of vloer is geboord (achter de koelkast of de aangrenzende onderkast) zo dicht mogelijk bij de muur.
   OPMERKING: Zorg ervoor dat er voldoende extra leiding is (ongeveer 8' [2,4 m] opgerold in 3 slagen van ongeveer 10' [25 cm] diameter) zodat de koelkast na installatie van de muur kan worden verplaatst.
5. SLUIT DE LEIDING AAN OP DE KLEP
   Plaats de compressiemoer en klemring (huls) voor koperen leidingen op het uiteinde van de leiding en sluit deze aan op de afsluitklep.
   Zorg ervoor dat de leiding volledig in de klep is gestoken. Draai de compressiemoer stevig vast.
   Voor plastic leidingen van een GE SmartConnect-koelkastleidingset steekt u het gegoten uiteinde van de leiding in de afsluitklep en draait u de compressiemoer vast totdat deze handvast zit. Draai vervolgens nog een extra slag vast met een moersleutel. Te strak aandraaien kan lekkage veroorzaken.
   OPMERKING: De sanitairvoorschriften 248CMR van het Commonwealth of Massachusetts moeten worden nageleefd. Zadelkleppen zijn illegaal en het gebruik ervan is niet toegestaan in Massachusetts. Raadpleeg uw erkende loodgieter.

6. SPOEL DE LEIDING DOOR
   Zet de hoofdwatertoevoer aan en spoel de leiding door totdat het water helder is.

7. SLUIT DE LEIDING AAN OP DE KOELKAST
   OPMERKINGEN:
   • Voordat u de aansluiting op de koelkast maakt, moet u ervoor zorgen dat het netsnoer van de koelkast niet in het stopcontact zit.
   • Als uw koelkast geen waterfilter heeft, raden we u aan er een te installeren als uw watertoevoer zand of deeltjes bevat die het scherm van de waterklep van de koelkast kunnen verstoppen. Installeer deze in de waterleiding in de buurt van de koelkast. Als u een GE SmartConnect-koelkastleidingset gebruikt, hebt u een extra leiding (WX08X10002) nodig om het filter aan te sluiten. Knip geen plastic leiding door om het filter te installeren.

Sommige modellen hebben de koelkastaansluiting aan het uiteinde van de leiding buiten het toegangspaneel van het compressorcompartiment. Op andere modellen moet het toegangspaneel van het compressorcompartiment worden verwijderd om toegang te krijgen tot de koelkastaansluiting bij de waterklep.

Verwijder op modellen die de koelaansluiting bij de waterklep gebruiken de plastic flexibele dop.

Plaats de compressiemoer en klemring (huls) op het uiteinde van de leiding, zoals afgebeeld. Op een GE SmartConnect-koelkastleidingset zijn de moeren al op de leiding gemonteerd.
Steek het uiteinde van de leiding zo ver mogelijk in de koelkastaansluiting. Houd de leiding vast en draai de fitting vast.
Voor plastic leidingen van een GE SmartConnect-koelkastleidingset steekt u het gegoten uiteinde van de leiding in de koelkastaansluiting en draait u de compressiemoer vast totdat deze handvast zit. Draai vervolgens nog een extra slag vast met een moersleutel. Te strak aandraaien kan lekkage veroorzaken.
Bevestig de leiding in de meegeleverde klem, zoals afgebeeld, om hem op zijn plaats te houden. Mogelijk moet u de klem open wrikken.
Een van de onderstaande illustraties lijkt op de aansluiting op uw koelkast.

8. DRAAI HET WATER OPEN BIJ DE AFSLUITKLEP
   Draai eventuele lekken vast.
   Plaats de toegangskap terug.

9. STEEK DE STEKKER VAN DE KOELKAST IN HET STOPCONTACT
   Leg de spoel leidingen zo neer dat deze niet trilt tegen de achterkant van de koelkast of tegen de muur. Duw de koelkast terug tegen de muur.
10. START DE IJSBLOKJESMACHINE
    Zet de aan/uit-schakelaar van de ijsblokjesmachine in de I (aan)-stand. De ijsblokjesmachine begint pas te werken als deze de bedrijfstemperatuur van -9°C (15°F) of lager heeft bereikt. Vervolgens begint deze automatisch te werken als de aan/uit-schakelaar van de ijsblokjesmachine in de stand I (aan) staat.
    OPMERKING: Bij lagere waterdruk kan de waterklep maximaal 3 keer worden ingeschakeld om voldoende water aan de ijsblokjesmachine te leveren.


Normale geluiden tijdens bedrijf

Nieuwere koelkasten klinken anders dan oudere koelkasten. Moderne koelkasten hebben meer functies en gebruiken nieuwere technologie.
Hoor je wat ik hoor? Deze geluiden zijn normaal.

• De nieuwe, hoogrendementscompressor kan sneller en langer draaien dan je oude koelkast en je kunt een hoog zoemend of pulserend geluid horen tijdens het gebruik.
• Soms draait de koelkast langdurig, vooral als de deuren vaak worden geopend. Dit betekent dat de Frost Guard-functie werkt om vriesbrand te voorkomen en het bewaren van voedsel te verbeteren.
• Je kunt een suisgeluid horen wanneer de deuren sluiten. Dit komt door de druk die in de koelkast gelijk wordt.

ZOEF!

• Je kunt de ventilatoren op hoge snelheid horen draaien. Dit gebeurt wanneer de koelkast voor het eerst wordt aangesloten, wanneer de deuren vaak worden geopend of wanneer er een grote hoeveelheid voedsel aan de koelkast- of vriesvakken wordt toegevoegd. De ventilatoren helpen om de juiste temperaturen te handhaven.
• Als een van beide deuren langer dan 3 minuten open staat, hoor je mogelijk dat de ventilatoren aangaan om de gloeilampen te koelen.
• De ventilatoren veranderen van snelheid om optimale koeling en energiebesparing te bieden.

KLIKKEN, KNALT, KRAKEN en TJILPEN

• Je kunt krakende of knallende geluiden horen wanneer de koelkast voor het eerst wordt aangesloten. Dit gebeurt wanneer de koelkast afkoelt tot de juiste temperatuur.
• Elektronische kleppen klikken open en dicht om optimale koeling en energiebesparing te bieden.
• De compressor kan een klikkend of tjilpend geluid veroorzaken bij een herstartpoging (dit kan tot 5 minuten duren).
• De elektronische printplaat kan een klikkend geluid veroorzaken wanneer relais worden geactiveerd om koelkastcomponenten te bedienen.
• Het uitzetten en samentrekken van koelspiralen tijdens en na het ontdooien kan een krakend of knallend geluid veroorzaken.
• Op modellen met een ijsblokjesmachine hoor je mogelijk de ijsblokjes in de ijsbak vallen na een ijsblokjescyclus.

WATERGELUIDEN

• De stroom koelmiddel door de koelspiralen van de vriezer kan een gorgelend geluid maken, zoals kokend water.
• Water dat op de ontdooiverwarming druppelt, kan een sissend, knallend of zoemend geluid veroorzaken tijdens de ontdooicyclus.
• Een waterdruppelgeluid kan optreden tijdens de ontdooicyclus wanneer ijs smelt uit de verdamper en in de lekbak stroomt.
• Het sluiten van de deur kan een gorgelend geluid veroorzaken als gevolg van drukvereffening.

Tips voor probleemoplossing

Bespaar tijd en geld! Bekijk eerst de onderstaande tabel en mogelijk hoef je geen service aan te vragen.

Klantgarantie

(voor klanten in Canada)

Bewaar deze garantie en uw aankoopbewijs als bewijs van de oorspronkelijke aankoop en aankoopdatum. Houd het serienummer en modelnummer bij de hand wanneer u service aanvraagt. U vindt deze nummers op een label in de koelkast, bovenaan aan de rechterkant achter de bedieningselementen.

Mabe Service is landelijk beschikbaar. Neem voor verdere hulp met betrekking tot deze garantie contact op met:
Manager, Consumer Relations
Mabe Canada Inc., Consumer Service
1 Factory Lane, Suite 310
Moncton, New Brunswick E1C 9M3
1.800.361.3400

Alle garantieservice wordt geleverd door onze Factory Service Centers of een geautoriseerde Customer Care-technicus. Om service online te plannen, 24 uur per dag, kunt u ons bezoeken op ge.com, of bel 800.GE.CARES (800.432.2737). Houd het serienummer en modelnummer bij de hand wanneer u service aanvraagt.

Garantieverlener: General Electric Company. Louisville, KY 40225

Prestatiegegevensblad

SmartWater Filtration System MWF Cartridge
Dit systeem is getest volgens NSF/ANSI 42/53 voor de reductie van de hieronder vermelde stoffen.
De concentratie van de aangegeven stoffen in water dat het systeem binnenkomt, werd gereduceerd tot een concentratie die kleiner is dan of gelijk is aan de toegestane limiet voor water dat het systeem verlaat, zoals gespecificeerd in NSF/ANSI 42/53.*
(100% veiligheidsfactoren ingebouwd voor niet-gemeten gebruik)

* Getest met een debiet van 0,50 gpm; druk van 60 psig; pH van 7,5 ± 0,5; temp. van 68° ± 5°F (20° ± 3°C)
** Meting in deeltjes/ml. Gebruikte deeltjes waren 0,5-1 micron
*** NTU=Nephelometrische troebelheidseenheden

Bedrijfsspecificaties

• Capaciteit: gecertificeerd voor maximaal 300 gallons (1135 l); tot zes maanden voor modellen zonder indicatielampje voor filtervervanging; tot één jaar voor modellen met een indicatielampje voor filtervervanging
• Drukvereisten: 40–120 psi (2,8–8,2 bar), niet-schokkend
• Temperatuur: 33–100ºF (0,6–38ºC)
• Debiet: 0,5 gpm (1,9 lpm)

Algemene installatie-/bedienings-/onderhoudsvereisten

• Spoel de nieuwe cartridge 3 minuten lang met volle flow om opgesloten lucht te verwijderen.
• Vervang de cartridge wanneer het indicatielampje knippert of de waterstroomsnelheid wordt verminderd bij eenheden zonder indicator.

Speciale mededelingen

• Installatie-instructies, onderdelen en servicebeschikbaarheid en standaardgarantie zijn bij het product inbegrepen wanneer het wordt verzonden.
• Dit drinkwatersysteem moet worden onderhouden volgens de instructies van de fabrikant, inclusief het vervangen van filtercartridges.
• Niet gebruiken met water dat microbiologisch onveilig is of van onbekende kwaliteit is zonder adequate desinfectie voor of na het systeem. Systemen die zijn gecertificeerd voor cystreductie, mogen worden gebruikt op gedesinfecteerd water dat filterbare cysten kan bevatten.
• De verontreinigingen of andere stoffen die door dit waterbehandelingssysteem worden verwijderd of verminderd, zijn niet noodzakelijkerwijs in uw water aanwezig.
• Controleer op naleving van de staats- en lokale wet- en regelgeving.
• Houd er rekening mee dat hoewel de tests onder standaard laboratoriumomstandigheden zijn uitgevoerd, de werkelijke prestaties kunnen variëren. Systemen moeten worden geïnstalleerd en bediend in overeenstemming met de aanbevolen procedures en richtlijnen van de fabrikant.

Veiligheidsinstructies

Gebruik dit apparaat alleen voor het beoogde doel zoals beschreven in deze gebruikershandleiding.

VEILIGHEIDSMAATREGELEN

Bij het gebruik van elektrische apparaten moeten basisveiligheidsmaatregelen worden gevolgd, waaronder de volgende:

• Deze koelkast moet correct worden geïnstalleerd en geplaatst in overeenstemming met de installatie-instructies voordat deze wordt gebruikt.
• Laat kinderen niet op de planken in de koelkast klimmen, staan of hangen. Ze kunnen de koelkast beschadigen en zichzelf ernstig verwonden.
• Raak de koude oppervlakken in het vriesvak niet aan als uw handen vochtig of nat zijn. De huid kan aan deze extreem koude oppervlakken blijven kleven.
• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• Als de vriesregeling op de stand 0 (uit) wordt gezet, wordt de stroom naar het lichtcircuit niet uitgeschakeld.
• Vries ontdooid voedsel niet opnieuw in.
• Vermijd in koelkasten met automatische ijsblokjesmachines contact met de bewegende delen van het uitwerpmechanisme of met het verwarmingselement dat de ijsblokjes vrijgeeft. Plaats geen vingers of handen op het automatische ijsblokjesmechanisme terwijl de koelkast is aangesloten.
• Houd vingers uit de "knijppunt"-gebieden; de spelingen tussen de deuren en tussen de deuren en de kast zijn noodzakelijkerwijs klein. Wees voorzichtig met het sluiten van de deuren als er kinderen in de buurt zijn.
• Haal de stekker van de koelkast uit het stopcontact voordat u deze schoonmaakt en reparaties uitvoert.

OPMERKING: We raden ten zeerste aan om alle onderhoudswerkzaamheden te laten uitvoeren door een gekwalificeerd persoon.

RISICO OP OPSLUITING VAN KINDEREN

GEBRUIK VAN VERLENGSNOEREN

Vanwege mogelijke veiligheidsrisico's onder bepaalde omstandigheden, raden we het gebruik van een verlengsnoer ten zeerste af.
Als u echter een verlengsnoer moet gebruiken, is het absoluut noodzakelijk dat dit een UL-vermeld (in de Verenigde Staten) of een CSA-vermeld (in Canada) 3-draads geaard verlengsnoer voor apparaten is met een geaarde stekker en stopcontact en dat de elektrische waarde van het snoer 15 ampère (minimaal) en 120 volt is.

AANSLUITEN OP HET ELEKTRICITEITSN ET

Knip of verwijder in geen geval de derde (aardings)punt van het netsnoer. Voor persoonlijke veiligheid moet dit apparaat correct worden geaard.

•
  Het netsnoer van dit apparaat is uitgerust met een 3-polige (geaard) stekker die past op een standaard 3-polig (geaard) stopcontact om de kans op een elektrische schok door dit apparaat te minimaliseren.
• Laat het stopcontact en de stroomkring controleren door een gekwalificeerde elektricien om er zeker van te zijn dat het stopcontact correct is geaard.
• Als het stopcontact een standaard 2-polig stopcontact is, is het uw persoonlijke verantwoordelijkheid en verplichting om het te laten vervangen door een correct geaard 3-polig stopcontact.

• De koelkast moet altijd worden aangesloten op een eigen stopcontact met een spanningswaarde die overeenkomt met het typeplaatje.
•
  Dit zorgt voor de beste prestaties en voorkomt ook overbelasting van de bedrading van het huis, wat brandgevaar kan veroorzaken door oververhitte draden
• Trek nooit de stekker van uw koelkast uit het stopcontact door aan het netsnoer te trekken. Pak de stekker altijd stevig vast en trek hem recht uit het stopcontact.
• Repareer of vervang onmiddellijk alle netsnoeren die gerafeld of anderszins beschadigd zijn geraakt. Gebruik geen snoer dat scheuren of slijtageschade vertoont over de lengte of aan een van beide uiteinden.
• Wees voorzichtig dat u bij het verplaatsen van de koelkast van de muur niet over het netsnoer rolt of het beschadigt.

Referenties

• GE Appliances Canada | Homepage
• Articles | GE Aerospace News

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GE 20, 22, 25, ESH22XGPACC handleiding

Beschikbare talen
