KENT MAXX handleiding

Opvallende kenmerken van de KENT MAXX

• Aan de muur gemonteerd ontwerp, het meest geschikt voor huishoudelijke doeleinden
• Dubbele zuivering, eerst door UV gevolgd door Hollow Fiber UF-membraan - filtert bacteriën, virussen en zelfs cysten eruit
• Volautomatische werking met automatische aan- en uitschakelfunctie
• Computergestuurde werking met filtervervangingsalarm en UV-storingsalarm
• Transparante, afneembare tank voor eenvoudige reiniging ter plaatse
• Gezuiverde wateropslagtank met een capaciteit van 7 liter
• LED-indicatoren voor stroom aan en zuiveringsproces op het display
• Manipulatiebestendig UF-membraan versmolten in membraanbehuizing
• Push-fit componenten zorgen voor lekvrije & onderhoudsvrije prestaties
• Gemonteerde SMPS voor overspanningsbeveiliging
• ABS-materiaalconstructie voor een corrosievrije levensduur
• Ideaal voor kraan-/gemeentelijke watertoevoer

Items in de doos

1. KENT MAXX: 1 stuk
2. 3-weg connector: 1 stuk
3. S.S. kogelkraan: 1 stuk
4. Voedselveilige buis ¼ inch (wit): 2,5 meter
5. Schroeven & kunststof inzetstukken: 2 stuks elk
6. Centerboormarkering: 1 stuk
7. Garantiekaart: 1 stuk

Belangrijke instructies

• Vermijd blootstelling aan direct zonlicht en installatie in vochtige ruimtes
• Zorg ervoor dat de zuiveraar alleen is aangesloten op watertoevoer met normale temperatuur.
• Vermijd scherpe bochten in leidingen.
• De maximale afstand tussen de waterbron en de zuiveraar mag niet meer dan 3 meter zijn.
• Als de zuiveraar langer dan twee dagen niet wordt gebruikt, schakel dan de stroomtoevoer uit en laat de opslagtank leeglopen.
• Om de opslagtank schoon te houden, moet deze eens in de 15 dagen worden verwijderd, geleegd en droog worden geveegd.
• Gebruik originele KENT reserveonderdelen voor optimale prestaties.
• Probeer de zuiveraar niet zelf te repareren. Bel in plaats daarvan de servicemonteur voor hulp.

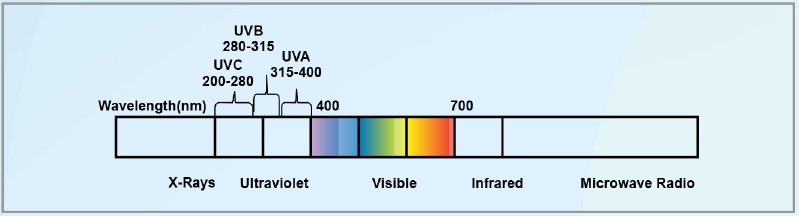

UV-proces

Ultraviolette (UV) stralen zijn hoogenergetische stralen met een golflengte die korter is dan die van zichtbaar licht. Ze worden ultraviolet genoemd omdat ze zich net voorbij violet licht in het spectrum bevinden. Technisch gezien wordt ultraviolet licht gedefinieerd als elke golflengte van licht die korter is dan 400 nanometer.

Wanneer UV-straling in water wordt doorgelaten, wordt deze geabsorbeerd door het DNA van ziekteverwekkers. Deze UV-stralen veranderen het DNA van deze ziekteverwekkers zodanig dat ze het vermogen verliezen om zich voort te planten, te vermenigvuldigen en te infecteren. Ze worden dus in wezen gedood en kunnen geen infectie veroorzaken. Dit proces van DNA-modificatie staat bekend als inactivatie.

UF-proces

Ultrafiltratie is een scheidingsproces dat membranen gebruikt met een poriegrootte van 0,1 micron. Het UF-membraan heeft de capaciteit om colloïdaal materiaal, waaronder bacteriën en cysten, uit drinkwater te verwijderen. Een lage aangelegde druk is daarom voldoende om hoge fluxsnelheden te bereiken met een ultrafiltratiemembraan.

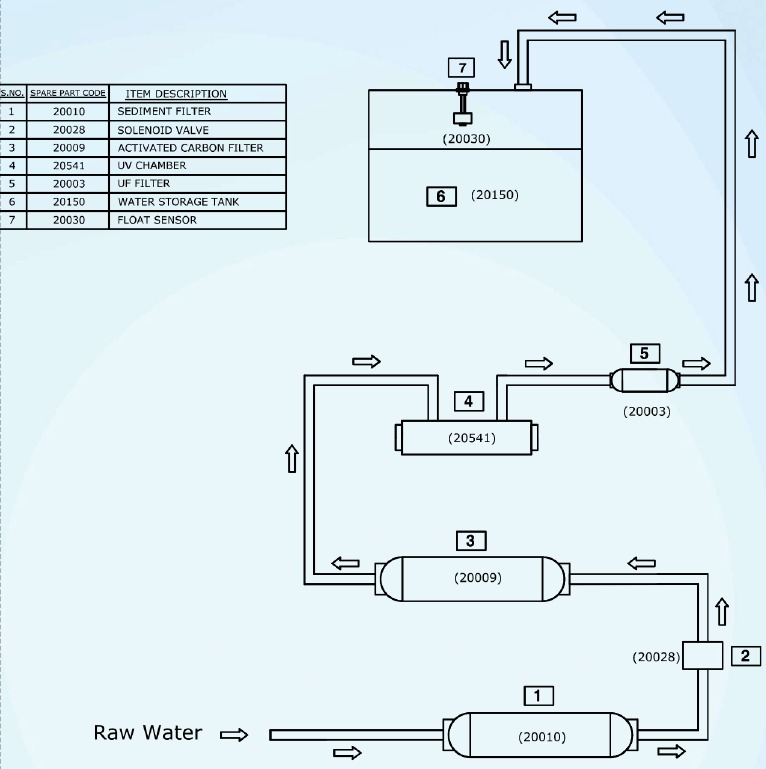

Waterstroomdiagram

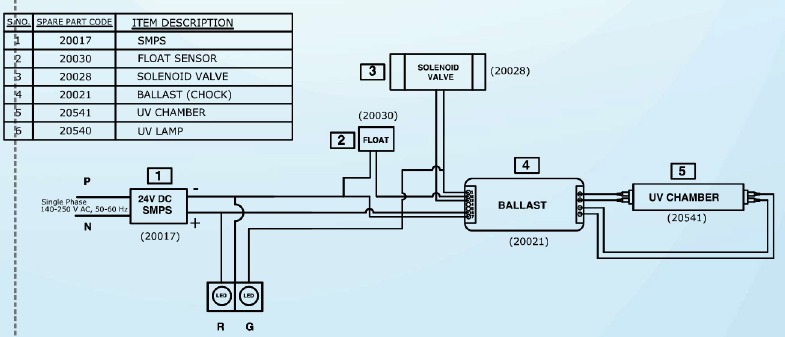

Elektrisch schakelschema

Computergestuurde werking

Om de levering van zuiverder en gezonder water te garanderen, is er een microprocessor in de zuiveraar geïnstalleerd die de volgende functies uitvoert:

UV-stabilisatievertraging

Om ervoor te zorgen dat de UV-lamp is voorverwarmd en optimaal werkt voordat deze water begint te desinfecteren, biedt de controller een vertraging van twee seconden voor de UV-lamp wanneer een zuiveraar wordt ingeschakeld. Gedurende deze periode is alleen de UV-lamp ingeschakeld en zijn alle andere elektrische apparaten van de zuiveraar uitgeschakeld en stroomt er geen water door.

Zuiveringsvertraging

Om ervoor te zorgen dat het water dat in de interne leidingen en de UV-kamer staat, grondig wordt gedesinfecteerd voordat het naar de opslagtank wordt geleid, biedt het systeem een zuiveringsvertraging van ongeveer 5 seconden wanneer de zuiveraar wordt ingeschakeld. Gedurende deze periode zijn alle elektrische apparaten, behalve de UV-lamp, uitgeschakeld en doodt de UV-lamp de micro-organismen die zich in het water in de UV-kamer bevinden. Na deze vertraging worden alle andere elektrische apparaten, zoals de magneetklep, geactiveerd en start het normale zuiveringsproces.

Hoog alarm

De microprocessor regelt ook de activering van het UV-storingsalarm en het filtervervangingsalarm.

UV-storingsalarm

Om tijdens de hele servicecyclus voor zuiverder water te zorgen, is de KENT MAXX uitgerust met een ingebouwd UV-storingsalarm dat wordt geactiveerd in het geval van een defecte UV-lamp. In het geval dat de UV-lamp defect raakt, stopt het zuiveringsproces automatisch en begint de zuiveraar om de 2 seconden een korte pieptoon uit te zenden.

Schakel in dergelijke gevallen de zuiveraar uit en bel de servicemonteur voor hulp. De zuiveraar stopt in een dergelijke situatie met het zuiveren.

Filtervervangingsalarm

KENT MAXX heeft een ingebouwde functie die een alarm laat horen om de vervangingstijd van filters aan te geven. Dit alarm is hoorbaar na 700 uur filtergebruik.
Het filtervervangingsalarm werkt als volgt:

Geeft om de twee seconden 4 korte pieptonen, die tot 30 seconden duren. Het alarm wordt na elke 2 uur gebruik geactiveerd.

Bel de servicemonteur zodra het filtervervangingsalarm is geactiveerd en laat de filters vervangen. Als de filters niet binnen de volgende 60 bedrijfsuren worden vervangen, stopt de zuiveraar met functioneren om de levering van onzuiver water te voorkomen en piept hij continu.

In dergelijke gevallen functioneert de zuiveraar niet tenzij de filters worden vervangen.

Installatie-instructies

KENT MAXX is een handig en eenvoudig te installeren model voor wandmontage.

Aanbevolen sitevoorbereidingen

• Eenfasige 140-250 V AC, 50-60 Hz-voeding niet meer dan 3 m van het installatiepunt
• Ruwwatertoevoer met 1/2 inch nippel niet meer dan 3 m afstand
• Installatieruimte volgens de afmetingen van de zuiveraar
• Muur/vlak oppervlak voor montageschroeven en het vasthouden van de machine. Vermijd installatie op houten en metalen standaards
• Voor een optimale inlaatdruk moet de bronwatertank zich minimaal 3 meter boven de geïnstalleerde zuiveraar bevinden
• Installeer de zuiveraar in de buurt van een gootsteen voor gemakkelijke beschikbaarheid van inlaatwaterleidingen
• Het systeem en de installatie moeten voldoen aan de toepasselijke staats- en lokale wet- en regelgeving

Installatieprocedure

1. Schroef twee zelfborende schroeven van 10x50 vast, 3,95 (100 mm) horizontaal uit elkaar.
2. Monteer de zuiveraar aan de muur met behulp van de sleufgaten aan de achterkant.


3. Bevestig de SS-kogelkraan aan de % inch-poort van de 3-weg connector.


4. Bevestig het schroefdraadeinde van de 3-weg connector aan de ruwwatertoevoer en sluit het andere uiteinde af of sluit het aan op een kraan.

5. Sluit nu het ene uiteinde van de leiding aan op de SS-kogelkraan en het andere uiteinde op de elleboogfittingconnector met het label WATER IN, aan de linkerkant van de zuiveraar.
6. Draai de hendel op de SS-kogelkraan om de waterstroom naar de zuiveraar te starten.
7. Laat de filters 2-3 minuten in water weken.
8. Sluit de voeding aan.
9. De installatie is voltooid.


De zuiveraar opstarten

• Schakel de stroomtoevoer in
• Laat de opslagtank tot het maximale niveau vullen
• Schakel de stroomtoevoer uit
• Open de bovenste afdekking. Til de opslagtank op en laat deze leeglopen om de resterende stofdeeltjes te verwijderen die aanvankelijk in de leidingen en de opslagtank aanwezig zijn
• Plaats de opslagtank terug en sluit de bovenste afdekking Schakel in
• de stroomtoevoer
• De zuiveraar is klaar voor gebruik

Opmerking: De roodgloeiende LED geeft aan dat de stroom is ingeschakeld. De groengloeiende LED geeft aan dat het zuiveringsproces is ingeschakeld.

Onderhoud

Om ervoor te zorgen dat de zuiveraar optimaal werkt, moet er routineonderhoud worden uitgevoerd. De frequentie van het onderhoud is sterk afhankelijk van de ruwwaterkwaliteit en het verbruik van gezuiverd water.

• De opslagtank moet eenmaal per week worden schoongemaakt. (Zie De watertank schoonmaken)
• In het geval dat de zuiveraar langer dan twee dagen niet wordt gebruikt (bijvoorbeeld tijdens een vakantie, een tour enz.), sluit u de ruwwatertoevoer af en laat u de opslagtank leeglopen
• Vervang het sedimentfilter en het koolstoffilter eenmaal per jaar
• Vervang het UF-membraan eenmaal per jaar

Belangrijke veiligheidsinstructies

• Als het netsnoer beschadigd is, moet het worden vervangen door het originele onderdeel om gevaar te voorkomen.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid

• Gebruik de UV-C-emitter niet wanneer deze uit de apparaatbehuizing is verwijderd
• Lees de onderhoudsinstructies voordat u het apparaat opent
• Het apparaat moet van de voeding worden losgekoppeld voordat de UV-C-emitter wordt vervangen

De vervangingstijd van verbruiksartikelen zoals filters en membraan is afhankelijk van de kwaliteit van het ruwe water en het verbruikte water.

De watertank schoonmaken

1. Schakel de stroomtoevoer uit.

2. Open de bovenste afdekking

3. Verwijder de watertank

4. Maak het schoon onder stromend kraanwater en veeg het droog


Aanbevolen frequentie voor filter-/membraanvervanging

Sediment/koolstof → Eenmaal per jaar of eerder als het verstopt raakt
UF-membraan → Eenmaal per jaar of eerder als het verstopt raakt

Technische specificaties

Product	KENT MAXX
Productcode	11013
Algemene productnaam	Waterzuiveraar
Productkleur	Wit
Toepassingen	Ideaal voor kraan-/gemeentelijke watertoevoer
Zuiveringsproductiesnelheid	60L/u. (afhankelijk van de inlaatwaterdruk)
Materiaal behuizing	ABS-kunststof van voedingskwaliteit
Installatie	Wandmontage/aanrecht
Afmetingen (mm)	390 (L) x 285 (B) x 400 (H)
Gewicht	6,10 kg
Capaciteit gezuiverde watertank	7L
Inlaatwaterdruk/temperatuur (min.)	0,3 kg/cm2/10ºC
Inlaatwaterdruk/temperatuur (max.)	4 kg/cm2/40ºC
Filterpatroon	Sediment, actieve kool, UF
Poriegrootte UF-membraan	0,1 micron
Wattage UV-lamp	11W
Levensduur UV-lamp	5000 uur gebruik
Spanningsuitgang SMPS	24V DC
Totaal stroomverbruik	36 W
Ingangsvermogen	Eenfasige 140-250 V AC, 50-60 Hz.
IP-classificatie	IPX1
