Inleiding

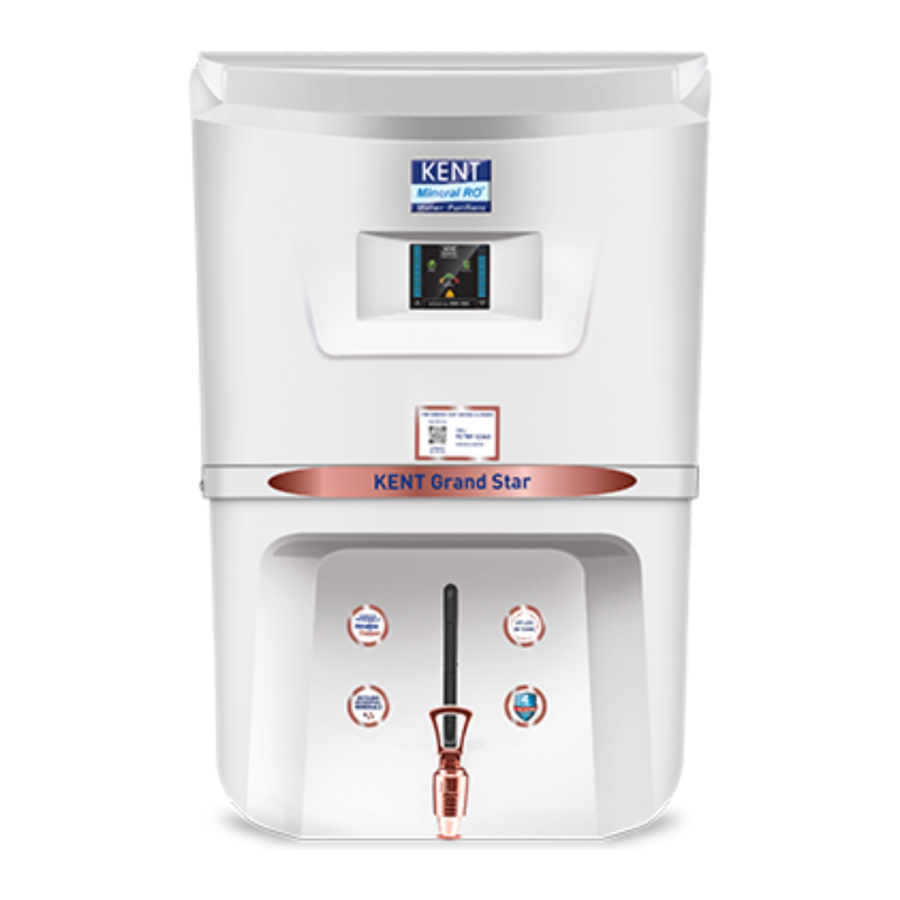

Presentatie van de KENT Grand Star Mineral RO^TM waterzuiveraar. Deze maakt gebruik van futuristische en state-of-the-art technologie om zuiverder en gezonder drinkwater te leveren.
De kern van de KENT Grand Star Mineral RO^TM waterzuiveraar is een omgekeerde osmosemembraan met capillairen van slechts 0,0001 micron, die opgeloste onzuiverheden (zouten en zware metalen) verminderen en hard water omzetten in zoet en zuiver drinkwater. Met een gepatenteerd mineraalretentiesysteem stelt de KENT Grand Star Mineral RO^TM waterzuiveraar de gebruiker in staat om het niveau van de totale opgeloste vaste stoffen (TDS) in het gezuiverde water te regelen.

Opvallende kenmerken

• Waterzuiveraar met UV-desinfectie in de tank om het gezuiverde water zuiver te houden
• Geen waterverspilling**
• Zuivering door RO+UV+UF+Alkaline+Copper+TDS Control+UV in Tank maakt water zuiver
• RO-waterzuiveraar met de voordelen van Alkaline & Copper
• Real-time monitoring en weergave van zuiverheid op een digitaal scherm
• Geschikt voor zuivering van brak, kraanwater en gemeentelijke watervoorziening
• Aan de muur gemonteerd ontwerp, het meest geschikt voor Indiase huizen en kantoren
• Volautomatische werking, met automatische aan- en uitschakelfunctie
• Computergestuurde werking voor verbeterde zuiverheid en een lange levensduur
• RO-membraan versmolten in de membraanbehuizing om manipulatie te voorkomen
• Verticaal gemonteerde SMPS ter bescherming tegen water
• Gebruik van push-fit fittingen voor lekvrije en onderhoudsvrije prestaties
• Een esthetisch aantrekkelijk ontwerp
• ABS-constructie voor corrosievrij gebruik
• Ingebouwd automatisch spoelsysteem
• 9L opslagtank met waterniveau-indicator
• Hoge zuiveringscapaciteit van 20 l/u.

Items in de doos

1. KENT Grand Star Mineral RO^TM waterzuiveraar: 1 N
2. 3-weg connector: 1 N
3. S.S. kogelkraan: 1 N
4. Voedselveilige pijp 0,635 cm (wit): 1 N
5. Voedselveilige pijp 0,952 cm (wit): 2,5 meter
6. Garantiekaart: 2,5 meter
7. TDS-meter: 1 N

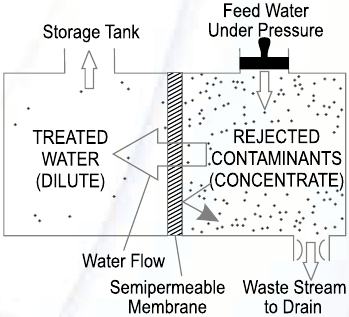

Omgekeerde osmose proces

Het omgekeerde osmose proces, ook wel hyperfiltratie genoemd, is het fijnste filtratieproces dat tot nu toe bekend is. Het proces zorgt voor de vermindering van deeltjes zo klein als ionen uit een oplossing. Omgekeerde osmose maakt gebruik van een semi-permeabel membraan om zouten uit drinkbaar/brak water te verminderen. Bij omgekeerde osmose dwingt waterdruk die op de geconcentreerde zijde wordt uitgeoefend het osmoseproces omgekeerd. Onder voldoende druk wordt behandeld water door het membraan "geperst" van de geconcentreerde zijde naar de verdunde zijde. Zouten die in water zijn opgelost als geladen ionen worden afgestoten door het RO-membraan.
De afgewezen onzuiverheden aan de geconcentreerde zijde van het membraan worden weggespoeld in een stroom afvalwater en hopen zich dus niet op zoals in een traditioneel filter.

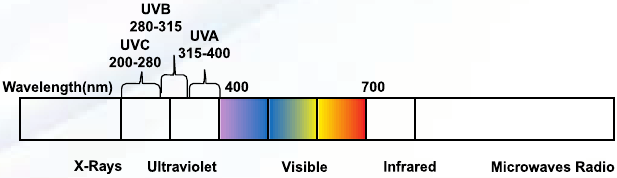

UV-proces

Het UV-licht heeft een kortere golflengte (hogere energie) dan het zichtbare licht. Het wordt ultraviolet genoemd omdat het net voorbij het violette licht in het lichtspectrum ligt. Technisch gezien wordt het ultraviolette licht gedefinieerd als elke golflengte van licht die korter is dan 400 nanometer.
UV-stralen, die in de micro-organismen doordringen, worden geabsorbeerd door het DNA van de ziekteverwekker in het water. Het DNA wordt zodanig veranderd dat de ziekteverwekker zich niet kan voortplanten. Ze worden dus in wezen gedood en kunnen geen infectie veroorzaken. Dit proces van DNA-modificatie wordt inactivatie genoemd.

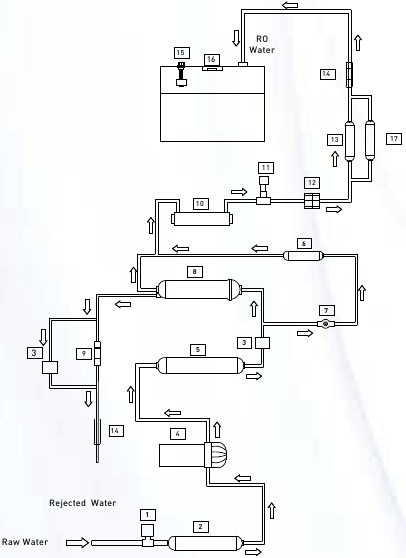

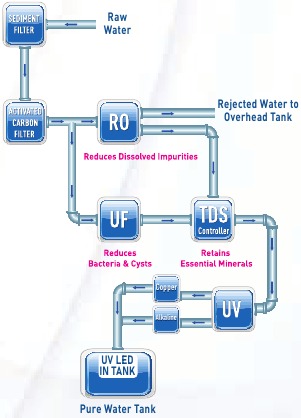

Waterstroomdiagram

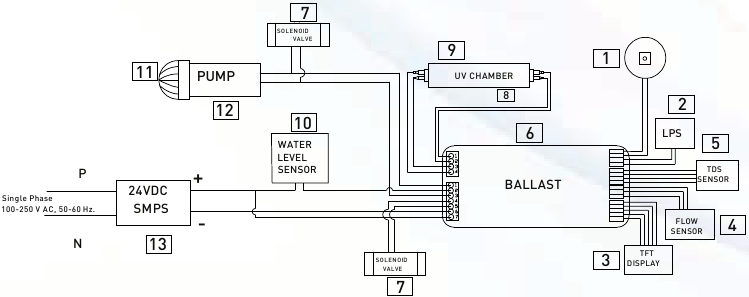

Elektrisch schakelschema

KENT Grand Star-bewerkingen

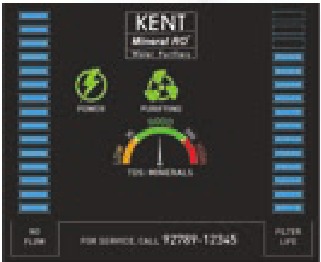

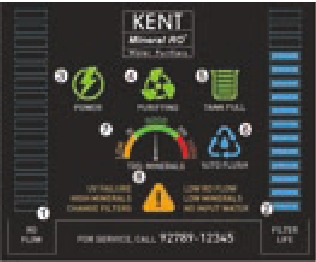

Scherm uitgelegd

1. RO-stroomindicator
2. Filter Life Indicator
3. Power On/Off
4. RO-pomp aan
5. Tank vol
6. Automatisch spoelen aan
7. Mineraalgehalte in gezuiverd water
8. Waarschuwingssignalen

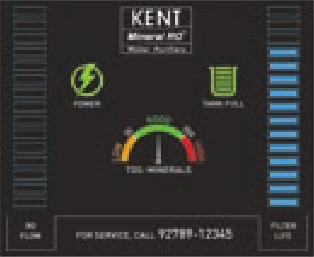

Normale bedrijfsomstandigheden

Onder normale bedrijfsomstandigheden en zonder storingen worden de gebruikers begroet met een scherm zoals weergegeven in de afbeelding, met Power, Tank Full, Filter Life en Water Quality Indicator Aan. Omdat de tank vol is, wordt de RO-stroomsnelheid niet weergegeven

Leegmaken van de tank

Wanneer er water uit de tank wordt gehaald en deze dus wordt geleegd, gaat het waterreservoirteken uit en gaan in plaats daarvan RO Flow, Purification en Mineral Quality aan. Afhankelijk van het mineraalgehalte in het water, geeft de indicator Laag, Goed of Hoog weer

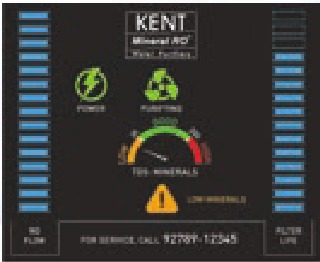

Mineraalgehalte - Laag

Als het TDS-niveau in het gezuiverde water lager is dan het toegestane bereik, bevindt de indicator zich in de gele zone, d.w.z. Laag
Het waarschuwingssignaal wordt weergegeven zoals weergegeven in de afbeelding

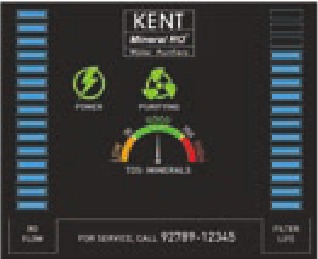

Mineraalgehalte - Goed

Als het TDS-niveau in het gezuiverde water binnen het toegestane bereik ligt, bevindt de indicator zich in de groene zone, d.w.z. Goed

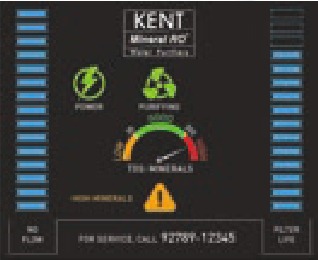

Mineraalgehalte - Hoog

Als het TDS-niveau in het gezuiverde water hoger is dan het toegestane bereik, bevindt de indicator zich in de rode zone, d.w.z. Hoog. Het waarschuwingssignaal wordt weergegeven zoals weergegeven in de afbeelding
Wat te doen als het mineraalgehalte laag of hoog is? Bel de klantenservice of log in op de app

Geen waterinvoer

In het geval van geen waterinvoer wordt de waarschuwing weergegeven, zoals weergegeven in de afbeelding.
De waterzuiveraar wordt automatisch uitgeschakeld en blijft uitgeschakeld totdat de normale watervoorziening is hersteld

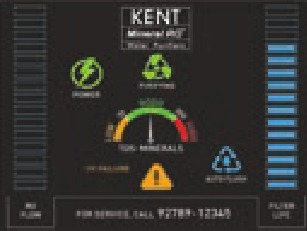

Automatisch spoelen

Het Auto Flush-teken zoals weergegeven in de afbeelding geeft aan dat het RO-membraan automatisch wordt gespoeld. Zodra het automatisch spoelen is voltooid, gaat het lampje uit

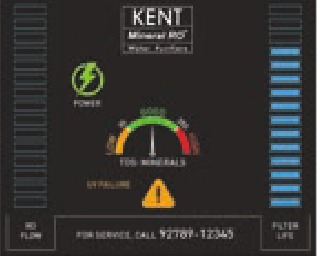

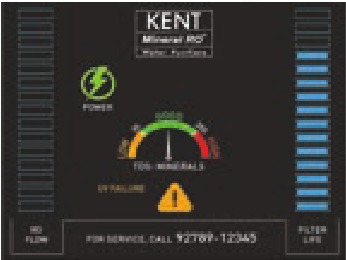

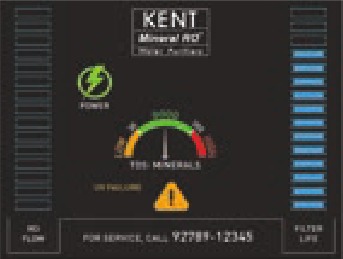

UV-lampstoring/LED-storing

Als de UV-lamp defect raakt, geeft de machine een waarschuwingssignaal van UV-storing weer en is er een alarm met een enkele pieptoon hoorbaar. De zuiveraar stopt met het zuiveren van water totdat de UV-lamp is vervangen.
Als de UV-LED defect raakt, geeft de machine een knipperend waarschuwingssignaal van UV-storing weer en is er een alarm met twee pieptonen hoorbaar.
Als de interface een UV-storingsmelding weergeeft, schakelt u de zuiveraar uit en belt u een servicemonteur voor hulp

Filter vervangen

Bij uitputting van de levensduur van het filter wordt het bericht 'Vervangingsfilter' op het scherm weergegeven met een continue zoemer en stopt de zuiveraar met het zuiveren van water totdat de filters zijn vervangen
Als de interface 'Vervang filterbericht' weergeeft, schakelt u de zuiveraar uit en belt u een servicemonteur voor hulp

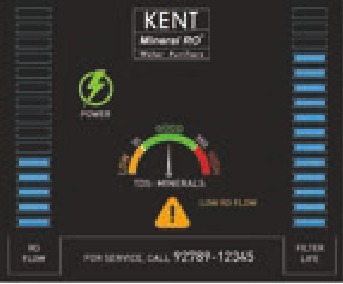

Lage RO-stroom

Het waarschuwingssignaal voor lage RO-stroom geeft een verminderde capaciteit van het RO-membraan aan
Hoewel de waterzuiveraar blijft werken totdat het membraan defect raakt, wordt aanbevolen om de KENT-klantenservice te bellen en te vragen om een membraanvervanging

Computergestuurde werking

Om de levering van zuiverder en gezonder water te garanderen, is er een micro-processor in de zuiveraar geïnstalleerd die de volgende functies uitvoert:
UV-stabilisatiedelay: Om ervoor te zorgen dat de UV-lamp is voorverwarmd en op zijn optimale niveau werkt voordat deze water gaat desinfecteren, geeft de controller een vertraging van twee seconden aan de UV-lamp wanneer de zuiveraar wordt ingeschakeld. Gedurende deze periode is alleen de UV-lamp ingeschakeld en zijn andere elektrische apparaten van de zuiveraar uitgeschakeld.
Zuiveringsdelay: Om ervoor te zorgen dat het stilstaande water dat zich in de interne leidingen en in de UV-kamer bevindt, wordt gedesinfecteerd voordat het in de opslagtank wordt geleid, geeft het systeem een vertraging van 5 seconden wanneer de zuiveraar wordt ingeschakeld. Gedurende deze tijd doodt de UV-lamp alle micro-organismen die zich in het water in de UV-kamer kunnen bevinden. Na deze vertraging worden alle andere elektrische apparaten, zoals de boosterpomp en het magneetventiel, ingeschakeld om het normale zuiveringsproces te starten.
Alarm: Om de levering van zuiverder water te garanderen, bestuurt en detecteert de KENT Grand Star-B Mineral RO^TM waterzuiveraar ingebouwde micro-controller verschillende vitale componenten en geeft hun status weer op de digitale interface.

Automatische werking

• De zuiveraar schakelt automatisch uit wanneer de opslagtank vol is
• De zuiveraar start niet als de inlaatwaterdruk lager is dan 0,3 kg/cm²
• De zuiveraar start automatisch opnieuw wanneer het waterniveau onder het maximum daalt
• De zuiveraar staat geen waterafvoer toe bij afwezigheid van elektriciteit/wanneer de tank vol is

Installatie-instructies

De KENT Grand Star Mineral RO^TM Waterzuiveraar is een product van geavanceerde technologie, dat zorgt voor veilig en schoon drinkwater. De zuiveraar is eenvoudig en handig te installeren.

Aanbevolen sitevoorbereidingen:

• Enkelfasig 250 V AC, 50 Hz. Aansluiting niet meer dan 3 m van de installatieplaats van de zuiveraar
• Ruwwatertoevoer met 1⁄2 inch nippel niet meer dan 3 m afstand
• Ruimte volgens de afmetingen van de zuiveraar
• Muur/vlak oppervlak voor montage van twee schroeven en het vasthouden van de machine
• Het systeem en de installatie moeten voldoen aan de staats- en lokale wetten & voorschriften

Specifieke instructies:

• KENT Grand Star-B Mineral RO^TM Waterzuiveraar is een aan de muur te bevestigen zuiveraar. Zorg ervoor dat deze alleen aan een muur wordt gemonteerd. Vermijd installatie op houten en metalen standaards
• Voor optimale prestaties en minimale vereiste inlaatdruk, zorgt u ervoor dat de ruwwatertank zich ten minste 3 meter boven de zuiveraar bevindt

Installatieprocedure:

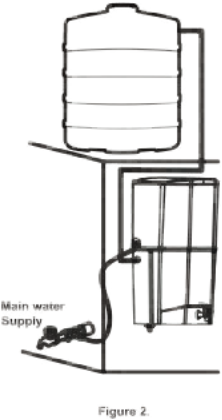

1. Wandhangdiagram
   1. Plak de centrale boorsticker op de muur op (3,6 voet tot 4,0 voet vanaf de grond) al naargelang uw gemak.

   2. Zorg ervoor dat de sticker recht op de muur is geplakt en boor vervolgens gaten volgens de ruimte die op de sticker is aangegeven.

   3. Steek nu de plug met behulp van een hamer.

   4. Schroef twee 10X50 zelftappende schroeven in, 5,4 inch (138 mm) horizontaal uit elkaar.

   5. Hang de zuiveraar voorzichtig aan de muur met behulp van de sleufgaten voor wandmontage aan de achterkant van de zuiveraar.


Opmerking:

1. Als de muur niet recht is of de schroeven niet goed in een gelijkmatige positie zijn geboord, zal dit uw zuiveraar beschadigen.
2. Houd het apparaat uit de buurt van hitte of direct zonlicht.

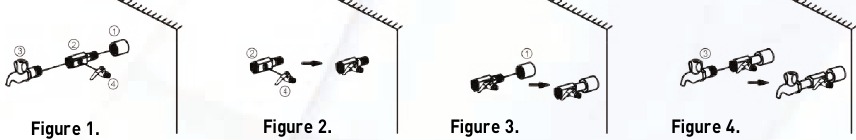

2. 1. Bevestig eerst de SS-kogelkraan (gemarkeerd als nr. 4) op de 1/4 inch poort van de 3-weg connector (gemarkeerd als nr. 2) zoals weergegeven in figuur 2.
   2. Sluit de 3-weg connector aan op de ruwwatertoevoer (gemarkeerd als nr. 1) zoals weergegeven in figuur 3. De 3-weg connector is in lijn met de ruwwatertoevoer gemonteerd.
   3. Het andere uiteinde van de 3-weg connector kan worden aangesloten op een kraan (gemarkeerd als nr. 3) zoals weergegeven in de figuur of kan worden afgesloten indien niet vereist.
3. 1. Sluit nu het ene uiteinde van de witte buis aan op de SS-kogelkraan en het andere uiteinde op de bovenste push-fit elleboogfitting aan de linkerzijde van de zuiveraar met het label WATER IN, zoals weergegeven in figuur 1.

   2. Sluit op dezelfde manier het ene uiteinde van de witte buis aan op de onderste elleboogfitting in de tank met het label REJECT WATER en laat het andere uiteinde in de afvoer, zoals weergegeven in figuur 2.

4. Voordat u de stroomvoorziening aansluit, is het belangrijk dat u de volgende functies uitvoert:

   1. Open de SS-kogelkraan (hendel parallel aan de kogelkraan) om de watertoevoer naar de zuiveraar te starten, zoals weergegeven in de figuur.
   2. Wacht 2-3 minuten om ervoor te zorgen dat de filters in water zijn geweekt.
5. 1. Sluit de stroomvoorziening aan.
   2. De installatie is voltooid.

TDS-aanpassing

De unieke TDS-controller stelt klanten in staat om de inhoud van natuurlijke mineralen in gezuiverd water te behouden, volgens hun behoefte.

• Het draaien van de schroef van de klep tegen de klok in resulteert in een verhoogd mineraalgehalte
• Het draaien van de schroef van de klep met de klok mee resulteert in een verlaagd mineraalgehalte
• De frequentie van het TDS-meterkalibratiecertificaat is jaarlijks.

1. Verwijder eerst de beschermkap van de TDS
2. Reinig de dop en vul deze met water. Schakel de TDS-meter in en dompel de kop van de TDS-meter onder om het TDS-niveau van het water te testen. U kunt eventueel dezelfde procedure uitvoeren in de schone container om de TDS van het water te testen
3. Dompel de meter voorzichtig onder in het water of de oplossing tot het maximale onderdompelingsniveau, dat 2 inch is. Laat het display stabiliseren; dit duurt 10 tot 30 seconden. De TDS-meter compenseert automatisch eventuele temperatuurschommelingen zodra de meting is gestabiliseerd. Druk nu op de hold-knop om de gestabiliseerde meting op te slaan.
4. Zorg er na gebruik van de meter voor dat u de meter uitschudt. Overmatig water of veeg het voorzichtig af met een tissue om het schoon en droog te houden.

De zuiveraar opstarten

• Schakel de stroomvoorziening in
• Wacht ongeveer een half uur zodat de opslagtank vol is
• Schakel de stroomvoorziening uit
• Laat de opslagtank leeglopen door de kraan te openen om eventuele stofdeeltjes uit de buis en de opslagtank te verwijderen
• Sluit de kraan & schakel de stroomvoorziening in
• De zuiveraar is klaar voor gebruik

Onderhoud

Om ervoor te zorgen dat de zuiveraar op zijn optimale niveau werkt, moet er een routineonderhoud worden uitgevoerd. De frequentie van het onderhoud is sterk afhankelijk van de ruwe waterkwaliteit en het verbruik van behandeld water.

• De opslagtank moet eenmaal in de 2 weken worden schoongemaakt.
• Vervang het sedimentfilter, het actieve koolstoffilter & het nageschakelde koolstoffilter eenmaal in de 12 maanden of wanneer het filterwisselalarm wordt geactiveerd. Het wordt aanbevolen om FRT samen met de filters te vervangen
• Vervang het RO-membraan eenmaal per jaar
• Vervang de UV-lamp eenmaal per jaar
• In het geval dat u de zuiveraar lange tijd niet gebruikt (bijvoorbeeld tijdens een vakantie, reis, enz.), Zorg er dan voor dat u de stroomvoorziening loskoppelt, de ruwwatertoevoer uitschakelt en de opslagtank leegt
• Reiniging en desinfectie van de opslagtank door middel van een gehalogeneerde oplossing (meestal chloor) of een andere gelijkwaardige desinfectiemethode om de drie maanden.

Het omgekeerde osmosesysteem bevat een vervangbaar behandelingsonderdeel dat van cruciaal belang is voor de effectieve vermindering van totaal opgeloste vaste stoffen en dat productwater periodiek moet worden getest om te verifiëren of het systeem goed presteert.

Vervanging van ruimtedelen is als volgt:

Opmerking: filters en membranen zijn verbruiksartikelen. Hun vervangingstijd is afhankelijk van de kwaliteit van het ruwe water en het waterverbruik. Ze vallen niet onder de garantie. Als een filter echter binnen zes maanden verstopt raakt en een membraan binnen een jaar, wordt het gratis gereinigd/gerepareerd/vervangen. Het vervangen van de filters en het inspecteren van de systeemmembranen is op aanvraag beschikbaar. De behandelingscapaciteit van het RO-membraan zal met de tijd afnemen als gevolg van verstopping van de poriën van het membraan.
"Dit omgekeerde osmosesysteem bevat een vervangbaar onderdeel dat van cruciaal belang is voor de efficiëntie van het systeem. Vervanging van het omgekeerde osmose-onderdeel moet gebeuren met een onderdeel met identieke specificaties zoals gedefinieerd door de fabrikant, om dezelfde efficiëntie en prestaties bij het verminderen van verontreinigingen te garanderen."

Technische specificaties

• Gebruik de UV-C-emitter niet wanneer deze uit de behuizing van het apparaat is verwijderd
• Lees de onderhoudsinstructies voordat u het apparaat opent
• Het apparaat moet van de stroomvoorziening worden losgekoppeld voordat de UV-C-emitter wordt vervangen

Testinformatie
Het systeem is getest volgens IS 16240:2023 (normen voor drinkwater volgens Bureau of Indian Standards) voor de reductie van gevaarlijke stoffen.

Belangrijke veiligheidsinstructies

• Als het voedingssnoer beschadigd is, moet het worden vervangen door het originele onderdeel om gevaar te voorkomen.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid

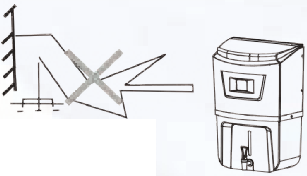

Vermijd blootstelling aan direct zonlicht en installatie in vochtige ruimtes.

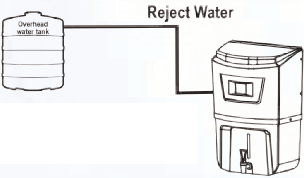

Het afgekeurde water kan worden teruggevoerd naar het bovengrondse reservoir voor Zero Water Wastage.

Vermijd scherpe bochten in de leiding.
Buig of blokkeer de afvalwaterleiding niet.

Als u de zuiveraar langer dan twee dagen niet gebruikt, schakel dan de stroomtoevoer uit en laat de opslagtank leeglopen.

Gebruik originele KENT-reserveonderdelen voor optimale prestaties.

Zorg ervoor dat de temperatuur van het water dat de zuiveraar binnenkomt tussen 10°C en 40°C ligt.

De maximale afstand tussen de waterbron en de zuiveraar mag niet meer dan 3 meter bedragen.

Sluit de zuiveraar niet op in een kast.

Om de opslagtank schoon te houden, moet deze eens in de 15 dagen worden geleegd.

Probeer niet zelf de zuiveraar te repareren. Bel in plaats daarvan een servicemonteur voor hulp.

Op de markt gebracht door:
KENT RO SYSTEMS LTD.
E-6, Sector-59, Noida, U.P.-201 309, India.
E-mail: sales@kent.co.in
Website: www.kent.co.in

Voor klachten van klanten kunt u contact opnemen met onze Customer Care Officer op:
E-6, Sector-59, Noida, U.P.-201 309, India. Bel: 92-789-12345
E-mail: service@kent.co.in of bezoek ons op www.kent.co.in
