KENT PRIME PLUS, 11100 Handleiding

KENT-TECHNOLOGIE - Een doorbraak in waterzuivering*

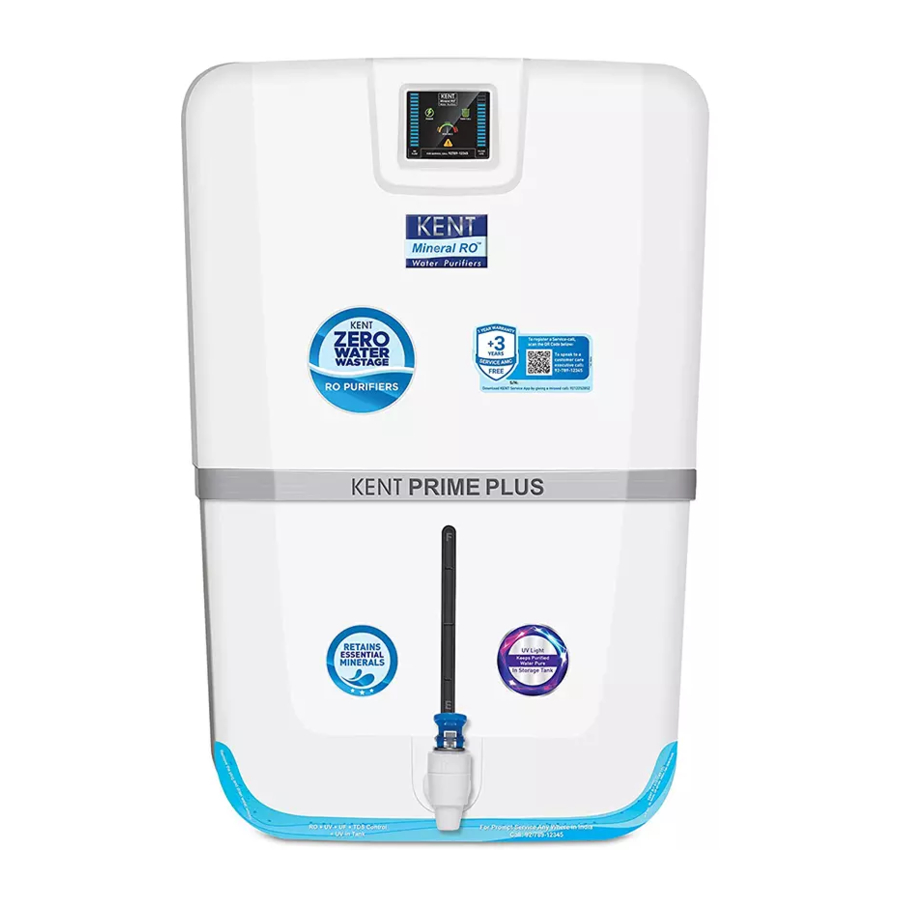

Introductie van de KENT Prime Plus Mineral RO™Water Purifier. Het maakt gebruik van futuristische en geavanceerde technologie om zuiverder en gezonder drinkwater te leveren.

De kern van de KENT Prime Plus Mineral RO™ Water Purifier is een omgekeerde osmosemembraan met capillairen zo klein als 0,0001 micron, die opgeloste onzuiverheden (zouten en zware metalen) verminderen en hard water omzetten in zoet en zuiver drinkwater. Met een gepatenteerd mineraalretentiesysteem stelt de KENT Prime Plus Mineral RO™ Water Purifier de gebruiker in staat om het niveau van de totale opgeloste vaste stoffen (TDS) in het gezuiverde water te regelen.

KENT is verheugd Zero Water Wastage Technology™ te introduceren die afvalwater terugvoert naar de bovenliggende tank met een eigen pomp om er Zero Water Wastage RO van te maken. Deze unieke technologie helpt u om water 100% zuiver te maken, zonder water te verspillen en essentiële mineralen te behouden.

Opvallende kenmerken van KENT Prime Plus Mineral RO™ Water Purifier

• Waterzuiveraar met UV-desinfectie in de tank om het gezuiverde water zuiver te houden
• Zero Water Wastage**
• Zuivering door RO+UV+UF+TDS-regeling+UV in tank maakt water zuiver
• Real-time monitoring en weergave van zuiverheid op een digitaal scherm
• Geschikt voor zuivering van brak, kraanwater en gemeentelijke watervoorziening
• Wandmontage ontwerp, het meest geschikt voor huizen en kantoren
• Volautomatische werking, met automatische in- en uitschakelfunctie
• Computergestuurde werking voor verbeterde zuiverheid en een lange levensduur
• RO-membraan versmolten in de membraanbehuizing om manipulatie te voorkomen
• Verticaal gemonteerde SMPS ter bescherming tegen water
• Gebruik van push-fit fittingen voor lekvrije en onderhoudsvrije prestaties
• Een esthetisch aantrekkelijk ontwerp
• ABS-constructie voor corrosievrij gebruik
• Ingebouwd automatisch spoelsysteem
• 9 L opslagtank met waterniveau-indicator
• Hoge zuiveringscapaciteit van 20 l/u.

Items in de doos

* Getest en gecertificeerd door TW-SUD South Asia (P) Ltd.
**Zero Water Wastage is gebaseerd op de standaard testomstandigheden.

Omgekeerde osmose proces

Het omgekeerde osmoseproces, ook wel hyperfiltratie genoemd, is het fijnste filtratieproces dat tot nu toe bekend is. Het proces zorgt voor de reductie van deeltjes zo klein als ionen uit een oplossing. Omgekeerde osmose gebruikt een semi-permeabel membraan om zouten uit drinkbaar/brak water te verwijderen. Bij omgekeerde osmose dwingt waterdruk die op de geconcentreerde kant wordt uitgeoefend het osmoseproces in omgekeerde richting. Onder voldoende druk wordt behandeld water door het membraan "geperst" van de geconcentreerde kant naar de verdunde kant. Zouten die in water zijn opgelost als geladen ionen, worden afgestoten door het RO-membraan. De afgewezen onzuiverheden aan de geconcentreerde kant van het membraan worden weggespoeld in een stroom afvalwater en hopen zich dus niet op zoals in een traditioneel filter.

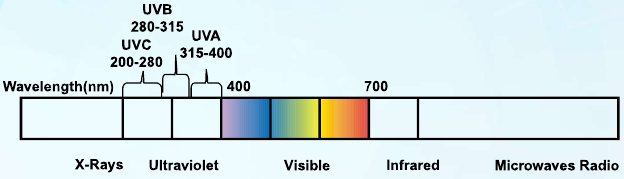

UV-proces

Het UV-licht heeft een kortere golflengte (hogere energie) dan het zichtbare licht. Het wordt ultraviolet genoemd omdat het net voorbij het violette licht in het lichtspectrum ligt. Technisch gezien wordt ultraviolet licht gedefinieerd als elke golflengte van licht die korter is dan 400 nanometer.

UV-stralen, die doordringen in de micro-organismen, worden geabsorbeerd door het DNA van de pathogeen in het water. Het DNA wordt zodanig veranderd dat de pathogeen zich niet kan voortplanten. Zo worden ze in wezen gedood en kunnen ze geen infectie veroorzaken. Dit proces van DNA-modificatie wordt inactivatie genoemd.

Opmerking: het gezuiverde water dat in de tank is opgeslagen, wordt gedesinfecteerd met behulp van UV-LED, die automatisch 30 minuten in een cyclus van twee uur wordt ingeschakeld.

Automatisch spoelsysteem

Het doel van het automatisch spoelsysteem is om schilfering of vervuiling van het RO-membraan te helpen voorkomen door een snelle spoeling te geven die onzuiverheden van het oppervlak van het membraan wegspoelt en het membraan schoon houdt.
Het biedt de volgende voordelen:

• Verlaagt de uitstroom van afgewezen water
• Verbetert de "TDS"-afstotingssnelheid, d.w.z. verhoogt de efficiëntie van het RO-membraan
• Verlengt de levensduur van het RO-membraan

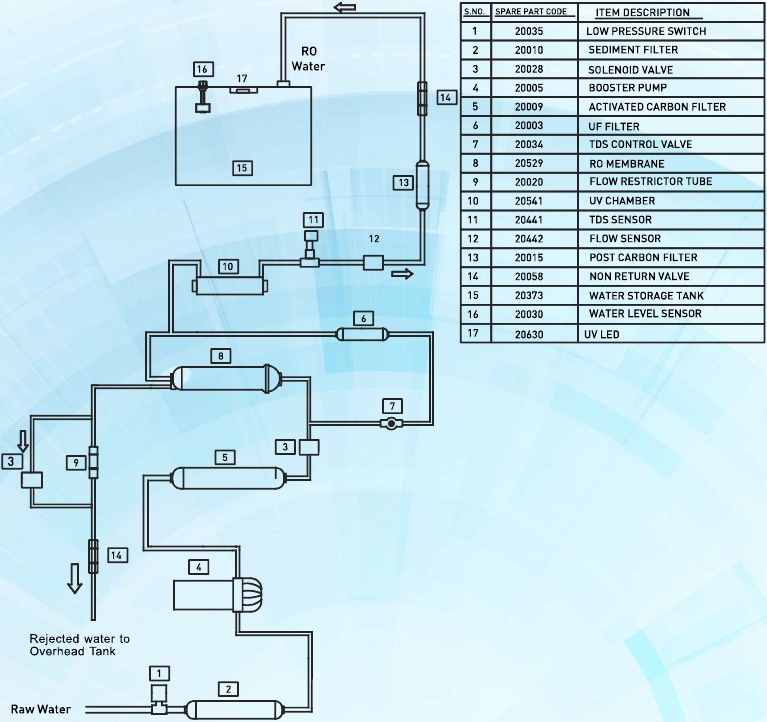

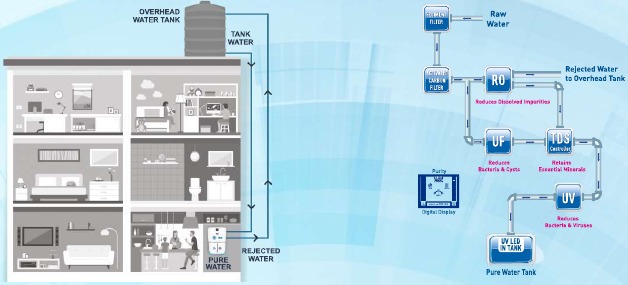

Waterstroomdiagram

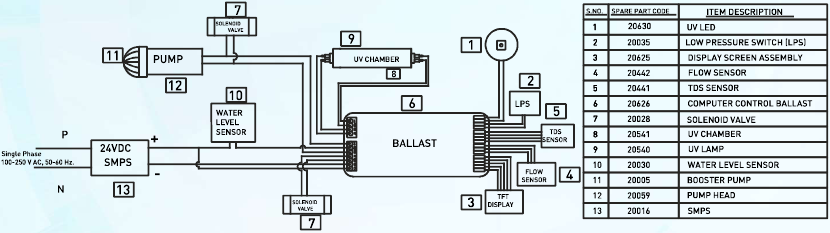

Elektrisch schema

Prime Plus-bewerkingen

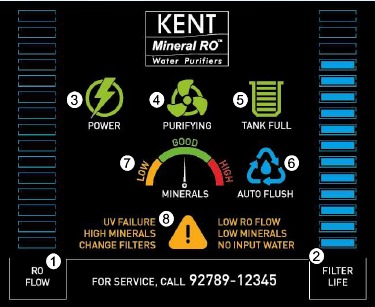

Scherm uitgelegd

1. RO-stroomindicator
2. Filter Life Indicator
3. Power On/Off
4. RO-pomp aan
5. Tank vol
6. Auto Flushing On
7. Mineraalgehalte in gezuiverd water
8. Waarschuwingssignalen

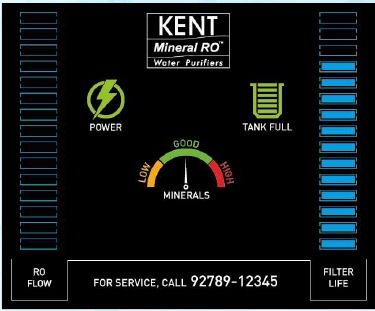

Normale bedrijfsomstandigheden

Onder normale bedrijfsomstandigheden en zonder enige fout, zouden de gebruikers worden begroet met een scherm zoals weergegeven in de afbeelding, met Power, Tank Vol, Filter Life en Water Quality Indicator Aan.

Omdat de tank vol is, wordt de RO-stroomsnelheid niet weergegeven.

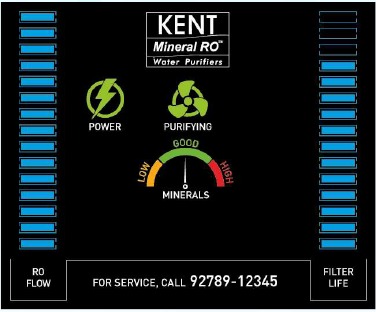

Leegmaken van de tank

Wanneer water uit de tank wordt gehaald, waardoor deze leegloopt, wordt het waterteken uitgeschakeld en worden in plaats daarvan RO-stroom, zuivering en mineraalkwaliteit ingeschakeld.

Afhankelijk van het mineraalgehalte in het water, geeft de indicator Laag, Goed of Hoog weer.

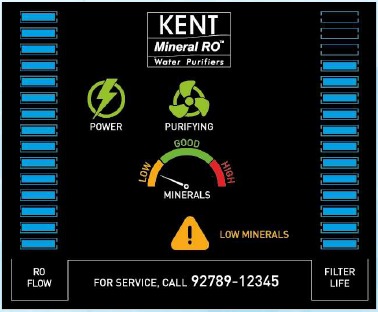

Mineraalgehalte - Laag

Als het TDS-niveau in het gezuiverde water lager is dan het toegestane bereik, bevindt de indicator zich in de gele zone, d.w.z. Laag.

Het waarschuwingssignaal wordt weergegeven zoals weergegeven in de afbeelding.

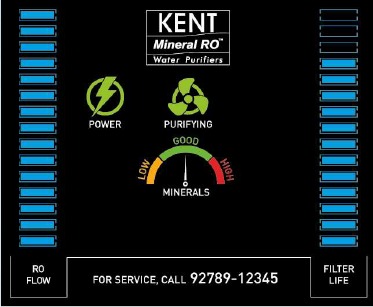

Mineraalgehalte - Goed

Als het TDS-niveau in het gezuiverde water binnen het toegestane bereik ligt, bevindt de indicator zich in de groene zone, d.w.z. Goed.

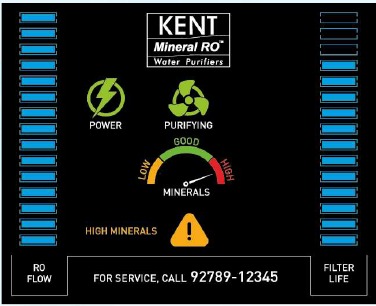

Mineraalgehalte - Hoog

Als het TDS-niveau in het gezuiverde water hoger is dan het toegestane bereik, bevindt de indicator zich in de rode zone, d.w.z. Hoog.

Het waarschuwingssignaal wordt weergegeven zoals weergegeven in de afbeelding.

Wat te doen als het mineraalgehalte laag of hoog is?
Bel de klantenservice of log in op de app.

*Het mineraalgehalte wordt weergegeven op basis van de TDS-waarden in het gezuiverde water.

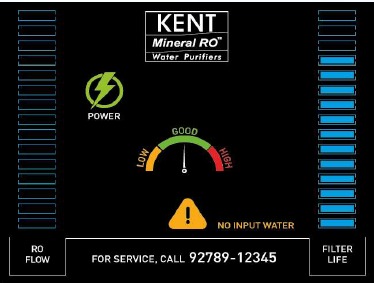

Geen waterinvoer

In het geval van geen waterinvoer wordt de waarschuwing weergegeven, zoals weergegeven in de afbeelding.

De waterzuiveraar wordt automatisch uitgeschakeld en blijft uitgeschakeld totdat de reguliere watertoevoer is hersteld.

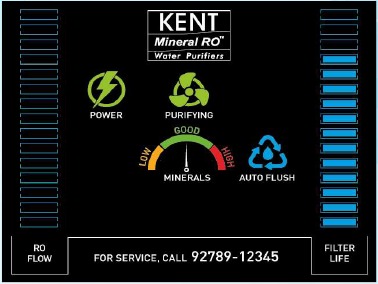

Automatisch spoelen

Het Auto Flush-teken, zoals weergegeven in de afbeelding, geeft aan dat het RO-membraan automatisch wordt gespoeld.

Zodra het automatisch spoelen is voltooid, gaat het lampje uit.

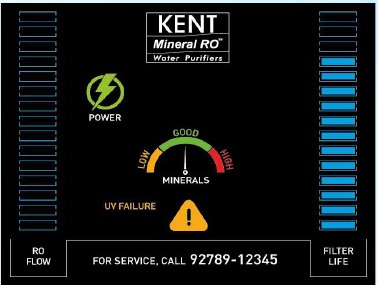

UV-lamponderbreking/LED-onderbreking

Als de UV-lamp uitvalt, geeft de machine een knipperend waarschuwingssignaal van UV-uitval weer en is een alarm met een enkele pieptoon hoorbaar. De zuiveraar stopt met het zuiveren van water totdat de UV-lamp is vervangen.

Als de UV-LED uitvalt, geeft de machine een knipperend waarschuwingssignaal van UV-uitval weer en is een alarm met twee pieptonen hoorbaar.

Als de interface een UV-storingsbericht weergeeft, schakelt u de zuiveraar uit en belt u een servicemonteur voor hulp.

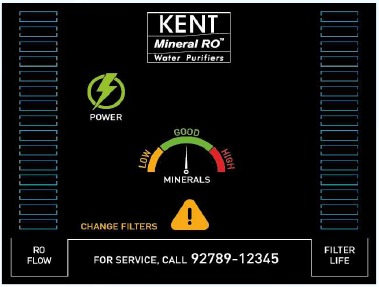

Filtervervanging

Bij uitputting van de levensduur van het filter wordt het bericht 'Vervang filterbericht' op het scherm weergegeven met een continue zoemer en de zuiveraar stopt met het zuiveren van water totdat de filters zijn vervangen.

Als de interface 'Vervang filterbericht' weergeeft, schakelt u de zuiveraar uit en belt u een servicemonteur voor hulp.

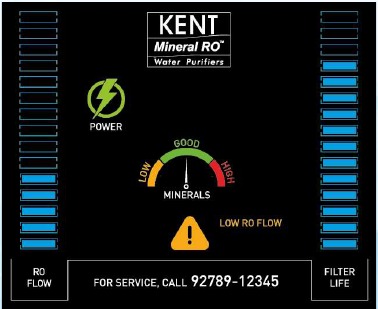

Lage RO-stroom

Het waarschuwingssignaal voor lage RO-stroom geeft een verminderde capaciteit van het RO-membraan aan.

Hoewel de waterzuiveraar blijft werken totdat de membraanuitval plaatsvindt, wordt aanbevolen om de KENT Customer Care te bellen en te vragen naar een membraanvervanging.

Computergestuurde werking

Om de levering van zuiverder en gezonder water te garanderen, is er een microprocessor in de zuiveraar geïnstalleerd die de volgende functies uitvoert:

UV-stabilisatieduur: Om ervoor te zorgen dat de UV-lamp is voorverwarmd en optimaal werkt voordat deze begint met het desinfecteren van water, geeft de controller een vertraging van twee seconden aan de UV-lamp wanneer de zuiveraar wordt ingeschakeld. Tijdens deze periode wordt alleen de UV-lamp ingeschakeld en worden andere elektrische apparaten van de zuiveraar uitgeschakeld.

Zuiveringsduur: Om ervoor te zorgen dat het stilstaande water in de interne leidingen en in de UV-kamer wordt gedesinfecteerd voordat het in de opslagtank wordt geleid, geeft het systeem een vertraging van 5 seconden wanneer de zuiveraar wordt ingeschakeld. Gedurende deze tijd doodt de UV-lamp alle micro-organismen die zich mogelijk in het water in de UV-kamer bevinden. Na deze vertraging worden alle andere elektrische apparaten, zoals de boosterpomp en de magneetklep, ingeschakeld om het normale zuiveringsproces te starten.

Alarm: Om de levering van zuiverder water te garanderen, controleert en detecteert de ingebouwde micro-controller van KENT Prime Plus Mineral RO™ verschillende essentiële componenten en geeft hun status weer op de digitale interface.

Automatische werking

• De zuiveraar schakelt automatisch uit wanneer de opslagtank vol is
• De zuiveraar start niet als de inlaatwaterdruk lager is dan 0,3 kg/cm²
• De zuiveraar start automatisch opnieuw wanneer het waterniveau onder het maximum daalt
• De zuiveraar staat geen waterafvoer toe bij afwezigheid van elektriciteit / wanneer de tank vol is

Installatie-instructies

De KENT Prime Plus Mineral RO™ waterzuiveraar is een product van geavanceerde technologie, dat veilig en schoon drinkwater garandeert. De zuiveraar is eenvoudig en gemakkelijk te installeren.

Aanbevolen voorbereidingen van de locatie:

• Enkelfasige 100-250 V AC, 50-60 Hz aansluiting niet meer dan 3 m verwijderd van het installatiepunt van de zuiveraar.
• Ruwwatertoevoer met ½ inch nippel niet meer dan 3 m verwijderd.
• Ruimte volgens de afmetingen van de zuiveraar.
• Muur/vlak oppervlak voor het monteren van twee schroeven en het vasthouden van de machine.
• Het systeem en de installatie moeten voldoen aan de wet- en regelgeving van de staat en de gemeente.

Specifieke instructies:

• KENT Prime Plus Mineral RO™ waterzuiveraar is een aan de muur te monteren zuiveraar. Zorg ervoor dat deze alleen aan een muur wordt gemonteerd. Vermijd installatie op houten en metalen standaards.
• Voor optimale prestaties en de minimaal vereiste inlaatdruk, moet u ervoor zorgen dat de ruwwatertoevoertank zich ten minste 3 m boven de zuiveraar bevindt.

Installatieprocedure

Stap 1: Wandophangschema

1. Plak de centrale boorsticker op een muur op 1,1 m tot 1,2 m van de grond, al naargelang uw gemak.

2. Zorg ervoor dat de sticker recht op de muur is geplakt en boor vervolgens gaten volgens de ruimte op de sticker.

3. Steek nu de pluggen erin met behulp van een hamer.

4. Schroef twee zelftappende schroeven vast, 138 mm horizontaal uit elkaar.

5. Hang de zuiveraar voorzichtig aan de muur met behulp van de sleutelgaten voor wandmontage aan de achterkant van de zuiveraar.


Opmerking:

1. Als de muur niet recht is of de schroeven niet goed in een even positie zijn geboord, zal dit uw zuiveraar beschadigen.
2. Houd het apparaat uit de buurt van hitte of direct zonlicht.

Stap 2

1. Bevestig eerst de SS-kogelkraan (gemarkeerd met nr. 4) op de 1/4 inch poort van de 3-weg connector (gemarkeerd met nr. 2) zoals weergegeven in afbeelding 2.

2. Sluit de 3-weg connector aan op de ruwwatertoevoer (gemarkeerd als nr. 1) zoals weergegeven in afbeelding 3.

   De 3-weg connector is in lijn met de ruwwatertoevoer gemonteerd.
3. Het andere uiteinde van de 3-weg connector kan worden aangesloten op een kraan (gemarkeerd met nr. 3) zoals weergegeven in afbeelding 4 of kan worden afgesloten indien niet vereist.


Stap 3

1. Sluit nu het ene uiteinde van de witte pijp aan op de SS-kogelkraan en het andere uiteinde op de bovenste push-fit elleboogfitting aan de linkerzijde van de zuiveraar met het label WATER IN, zoals weergegeven in afbeelding 1

2. Sluit op dezelfde manier het ene uiteinde van de witte pijp aan op de onderste elleboogfittingconnector in de tank met het label AFGEKEURD WATER en laat het andere uiteinde in de bovengrondse tank, zoals weergegeven in afb. 2.


Stap 4
Voordat u de stroomvoorziening aansluit, is het belangrijk dat u de volgende functies uitvoert:

1. Open de SS-kogelkraan (handgreep parallel aan de kogelkraan) om de waterstroom naar de zuiveraar te starten, zoals weergegeven in de afbeelding.
2. Wacht 2-3 minuten om ervoor te zorgen dat de filters in water zijn gedrenkt.


Stap 5

1. Sluit de stroomvoorziening aan.
2. De installatie is voltooid.

TDS-aanpassing*

Het unieke TDS-regelsysteem stelt klanten in staat om het gehalte aan natuurlijke mineralen (TDS) in gezuiverd water te behouden, al naargelang hun behoefte.

• Het draaien van de schroef van de klep tegen de klok in resulteert in een verhoogd mineraalgehalte
• Het draaien van de schroef van de klep met de klok mee resulteert in een verlaagd mineraalgehalte

* Getest en gecertificeerd door TUV-SUD South Asia (P) Ltd.

We raden aan om de TDS zo laag mogelijk te houden, maar niet lager dan 50 mg/l.

De zuiveraar opstarten

• Schakel de stroomvoorziening in
• Wacht tot de opslagtank volledig is gevuld**
• Schakel de stroomvoorziening uit
• Laat de opslagtank leeglopen door de aftapplug onderaan de opslagtank te openen, om eventuele stofdeeltjes in de leidingen en de opslagtank te verwijderen
• Sluit de aftapplug en schakel de stroomvoorziening in
• De zuiveraar is klaar voor gebruik

** Geteste of gecertificeerde spoeltijd - 24 uur.

Onderhoud

Om ervoor te zorgen dat de zuiveraar optimaal werkt, moet er routineonderhoud worden uitgevoerd. De frequentie van het onderhoud is sterk afhankelijk van de kwaliteit van het ruwe water en het verbruik van behandeld water.

• De opslagtank moet eens in de 2 weken worden leeggehaald. Om dit te doen, schakelt u de stroomvoorziening uit, opent u de aftapplug aan de onderkant van de tank en laat u het water weglopen. Draai vervolgens de plug terug en schakel de stroomvoorziening in.
• Vervang het sediment, de actieve kool en het nakooolfilter wanneer het filtervervangingsalarm hoorbaar is, of na elke 12 maanden. Het wordt aanbevolen om de FRT te vervangen wanneer de filters worden vervangen.
• Vervang het RO-membraan eenmaal per jaar.
• Vervang de UV-lamp eenmaal per jaar.
• Als u de zuiveraar lange tijd niet gaat gebruiken (als u op vakantie bent, op reis bent of van huis bent), zorg er dan voor dat u de stroomvoorziening loskoppelt, de ruwwatertoevoer afsluit en de opslagtank leegt.

Het omgekeerde osmosesysteem bevat een vervangbaar behandelingscomponent dat cruciaal is voor de effectieve reductie van totale opgeloste vaste stoffen en dat het productwater periodiek moet worden getest om te verifiëren dat het systeem goed werkt.

Vervanging van reserveonderdelen is als volgt: -

Opmerking: Filters en membranen zijn verbruiksartikelen. Hun vervangingstijd is afhankelijk van de kwaliteit van het ruwe water en het waterverbruik. Ze vallen niet onder de garantie. Als een filter echter binnen zes maanden verstopt raakt en een membraan binnen een jaar, wordt dit gratis gereinigd/gerepareerd/vervangen. Het vervangen van de filters en de systeeminspectie is op afroep beschikbaar. De behandelingscapaciteit van het RO-membraan zal met de tijd afnemen als gevolg van verstopping van de poriën van de membranen.

"Dit omgekeerde osmosesysteem bevat een vervangbaar onderdeel dat cruciaal is voor de efficiëntie van het systeem. Het vervangen van het omgekeerde osmosecomponent moet gebeuren met een van identieke specificaties zoals gedefinieerd door de fabrikant, om dezelfde efficiëntie en prestaties op het gebied van verontreinigingsreductie te garanderen."

Technische specificaties

PRODUCT	KENT Prime Plus
Productcode	11 100
Algemene productnaam	Waterzuiveraar
Productkleur	Wit
Toepassingen	Geschikt voor zuivering van brak / kraanwater / gemeentelijk water
Zuiveringsproductiesnelheid	20 l/uur.*
Materiaal behuizing	ABS-kunststof van voedingskwaliteit
Montage	Wandmontage
Afmetingen (mm)	410 (L) x 260 (B) x 520 (H)
Inlaatwaterdruk/temperatuur (min.)	0,3 kg/cm2/100C
Inlaatwaterdruk/temperatuur (max.)	4 kg/cm2/400C
Min./max. werkende pH	6.5-8.0
Filterpatroon	Sediment, koolstofblokfilter, UF en post-koolstof
UV-lampwattage	11 W
UV LED-wattage	0,7 W
Levensduur UV-lamp	5000 uur in bedrijf
Gewicht	8,6 kg
Opslagcapaciteit	9 l
Maximale bedrijfscyclus	100 l/dag
Membraantype	Dunne film composiet RO
Boosterpomp voltage	24V DC
Totaal stroomverbruik	60W
Ingangsvermogen	Enkelfasig 100-250 V AC, 50-60Hz.
IP-classificatie	IPXI

* Behandelingscapaciteit getest voor kraanwater met een TDS-niveau van 750 ppm bij kamertemperatuur.

Testinformatie

Het systeem is getest volgens IS 10500:2012 (normen voor drinkwater volgens Bureau of Indian Standards) voor de reductie van de gevaarlijke stoffen.

Belangrijke instructies

• Vermijd blootstelling aan direct zonlicht en installatie in vochtige ruimtes.
• Het afvalwater kan worden teruggevoerd naar de watertank boven om waterverspilling tot nul te reduceren.
• Vermijd scherpe bochten in de buis. Buig of blokkeer de afvalwaterleiding niet.
• Als u de zuiveraar langer dan twee dagen niet gebruikt, schakel dan de stroomtoevoer uit en laat de opslagtank leeglopen.
• Gebruik originele KENT-reserveonderdelen voor optimale prestaties.
• Zorg ervoor dat de temperatuur van het water dat de zuiveraar binnenkomt tussen 10ºC en 40ºC ligt.
• De maximale afstand tussen de waterbron en de zuiveraar mag niet meer dan 3 meter zijn.
• Sluit de zuiveraar niet op in een kast.
• Om de opslagtank schoon te houden, moet deze eenmaal per 15 dagen worden geleegd.
• Probeer de zuiveraar niet zelf te repareren. Bel in plaats daarvan een servicemonteur voor hulp.

Belangrijke veiligheidsinstructies

• Als het voedingssnoer beschadigd is, moet het worden vervangen door een origineel onderdeel om gevaar te voorkomen.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

• Gebruik de UV-C-emitter niet wanneer deze uit de apparaatbehuizing is verwijderd.
• Lees de onderhoudsinstructies voordat u het apparaat opent.
• Het apparaat moet van de voeding worden losgekoppeld voordat de UV-C-emitter wordt vervangen.
