Icom IC-705 MAT-705 installatiehandleiding

Meegeleverde hardware

2 Inbusbouten M4 x 10mm, zwarte afwerking
2 Silicone elastiekjes, zwart

Uw hardwarepakket bevat van elk type hardware één reserve, voor het geval de kat iets van de werkbank stoot en het onder de boekenplank rolt.

Benodigde gereedschappen (niet inbegrepen)

2,5 mm en 3 mm inbussleutels
Kleine verstelbare moersleutel voor borgmoeren.

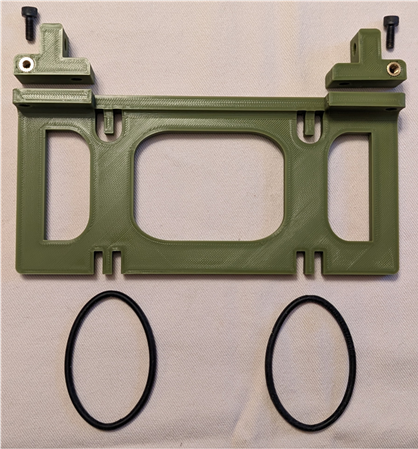

Onderdelen van het bakje

2 Vervangende handgreepbeugels
1 Bakje

Montage-instructies

Lees en bekijk alle instructies voordat u begint met de installatie van het bakje op uw IC705-frame.

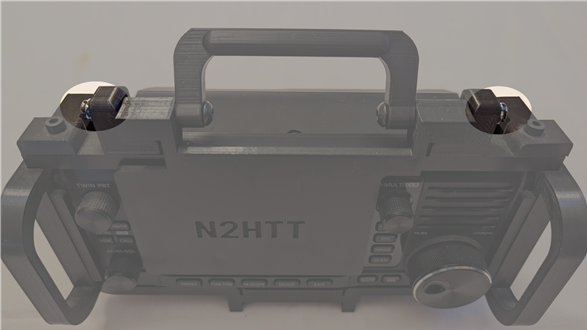

1. Draai de twee nylon borgmoeren los en verwijder ze volledig waarmee de handgreep aan het frame is bevestigd. Leg deze opzij, we zullen ze opnieuw gebruiken bij het opnieuw bevestigen van de handgreep.

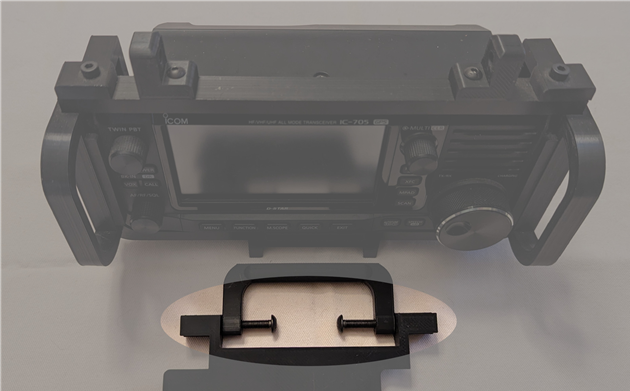

2. Trek de bouten naar het midden om de handgreep- en schermkapconstructie los te maken, maar verwijder de bouten niet volledig. Laat ze op hun plaats om de handgreep en de schermkap bij elkaar te houden.

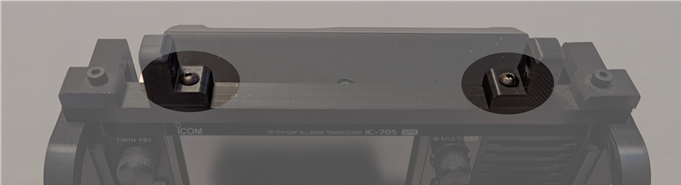

3. Verwijder de originele handgreepbeugels. U kunt deze eventueel bewaren mocht u ooit besluiten om het bakje van uw frame te verwijderen. Leg de twee M4 x 12 schroeven opzij, we zullen ze opnieuw gebruiken bij het opnieuw monteren van het frame.

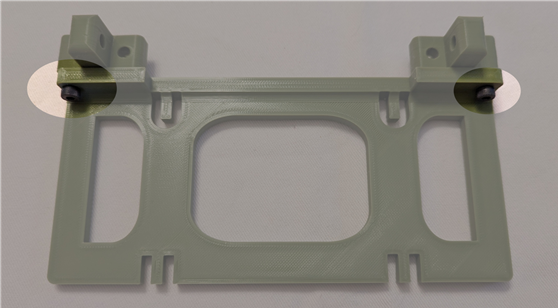

4. Laten we nu het bakje vooraf monteren. Bevestig het bakje aan de vervangende handgreepbeugels met twee M4 x 10 mm schroeven, maar draai de schroeven op dit moment niet meer dan handvast aan. We zullen ze in een latere stap volledig aandraaien.

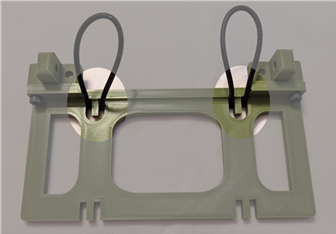

5. Rijg de twee elastiekjes door de U-vormige gaten aan de binnenkant van het bakje. Wanneer u eraan trekt, komen ze dicht bij de achterkant van het bakje te zitten en zouden ze daar uit zichzelf moeten blijven zitten.

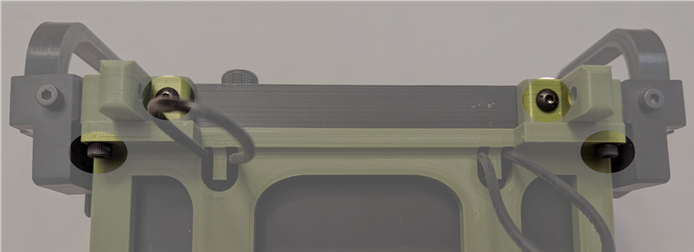

6. Bevestig de beugels die het bakje vasthouden aan het frame, met behulp van de schroeven die u in stap 3 opzij hebt gelegd. Lijn de beugels gelijk met de voorkant van het frame en draai ze stevig vast. Vervolgens kunt u de inbusbouten waarmee het bakje aan de beugels is bevestigd volledig vastdraaien.

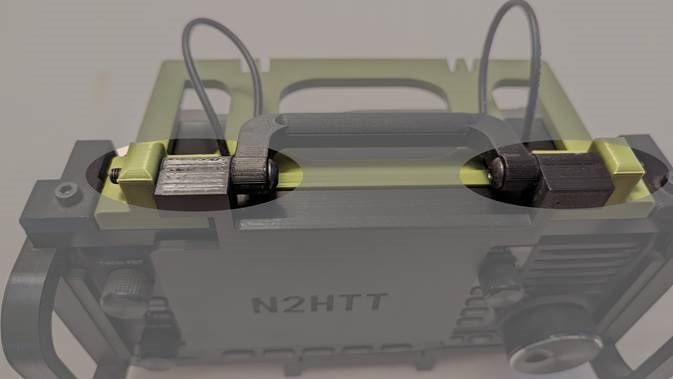

7. Nu kunt u de handgreep- en frameconstructie terugplaatsen, waarbij u de bouten door de gaten in de nieuwe beugels steekt. Dit kan iets gemakkelijker zijn als u vanaf de zijkanten door de beugelgaten kijkt om de bouten te starten. Zodra de bouten erdoorheen zijn, plaatst u de nylon moeren terug die u in stap 1 opzij hebt gelegd en past u de spanning van de handgreep en de schermkap naar wens aan.

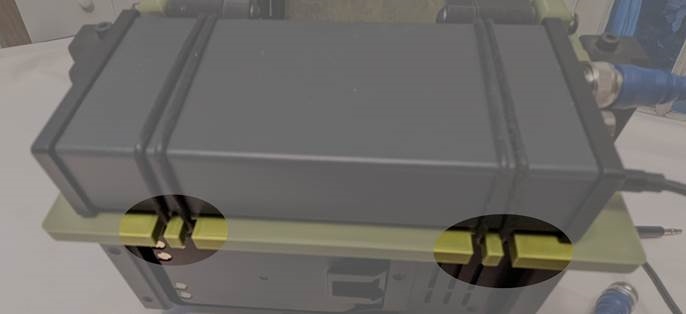

8. Dat voltooit de installatie van het frame. Zet uw MAT-705-tuner vast aan het bakje met behulp van de twee elastiekjes, waarbij u ze om de tuner schuift en in de inkepingen aan de achterrand van het frame.

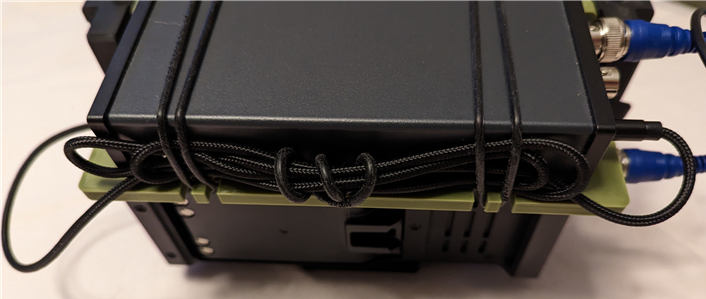

   U kunt de elastiekjes ook gebruiken om de kabels die de tuner op de IC-705 aansluiten te beheren.

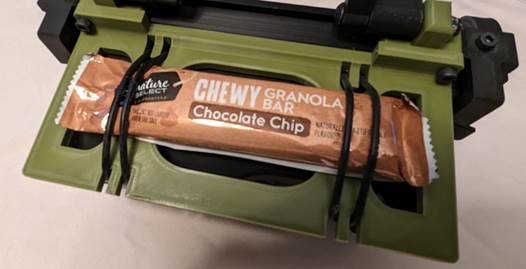

   En het bakje kan desgewenst worden gebruikt voor andere spullen, zoals een kleine batterij of snacks voor onderweg.


Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Icom IC-705 MAT-705 installatiehandleiding
