Handleiding Panasonic CF-30-serie

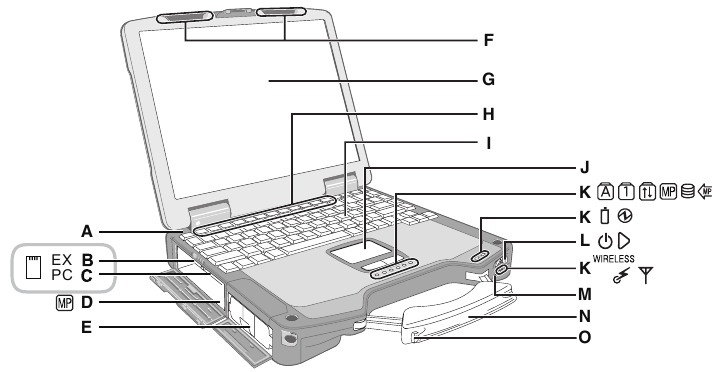

Beschrijving van onderdelen

1. Bluetooth-antenne
   <Alleen voor model met Bluetooth>
   Referentiehandleiding "Bluetooth"
2. ExpressCard-sleuf
   Referentiehandleiding "PC Card / ExpressCard"
3. PC Card-sleuf
   Referentiehandleiding "PC Card / ExpressCard"
4. Multimedia-vak
   Referentiehandleiding "Multimedia-vak"
5. Batterijpakket
6. Draadloze LAN-antenne
   <Alleen voor model met draadloos LAN>
   Referentiehandleiding "Draadloos LAN"
7. LCD
   <Alleen voor model met touchscreen>
   Referentiehandleiding "Touchscreen"
8. Functietoets
   Referentiehandleiding "Toetscombinaties"
9. Toetsenbord
10. Touchpad
11. LED-indicator
    : Caps lock
    : Numerieke toets (NumLk)
    : Scroll lock (ScrLk)
    : Status van het multimedia-vakapparaat of de status van de tweede batterij
    Referentiehandleiding "Multimedia-vak" "Batterijvoeding"
    : Status van de harde schijf
    : Energiestatus van het multimedia-vak
    : Batterijstatus
    Referentiehandleiding "Batterijvoeding"
    : Energiestatus (Uit: Uitgeschakeld/Slaapstand, Groen: Ingeschakeld, Knipperend groen: Stand-by)
    : Draadloos gereed *1
    Deze indicator licht op wanneer draadloos LAN, Bluetooth en/of draadloos WAN zijn aangesloten en gereed zijn. Het geeft niet noodzakelijkerwijs de aan/uit-status van de draadloze verbinding aan.
    Referentiehandleiding "Draadloos LAN" "Bluetooth" "Draadloze communicatie uitschakelen/inschakelen"
    : Draadloze WAN-status <Alleen voor model met draadloos WAN>
    Raadpleeg de handleiding van het draadloze apparaat
12. Aan/uit-schakelaar
13. Draadloze schakelaar *1
    Referentiehandleiding "Draadloze communicatie uitschakelen/inschakelenless Communication"
14. Draaghandvat
15. Stylushouder

^*1 <Alleen voor model zonder draadloos LAN en Bluetooth>
Zowel de draadloze schakelaar als de indicator voor draadloos gereed zijn ook uitgerust met modellen zonder draadloos apparaat. De indicator voor draadloos gereed licht op wanneer de draadloze schakelaar is ingeschakeld, of [Wireless Switch] is ingesteld op [Disable] (uitschakelen) ([Enable] (inschakelen) in de standaardinstelling) in het menu Setup Utility [Advanced] (geavanceerd), maar de draadloze functie werkt niet. (Wijzig de instelling [Wireless Switch] (draadloze schakelaar) niet.)

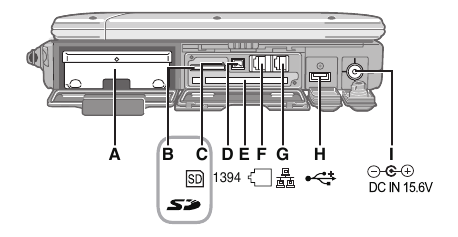

Rechterzijde

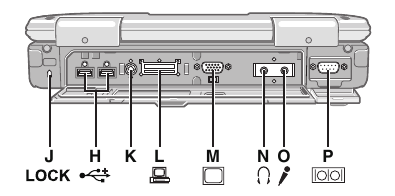

Achterkant

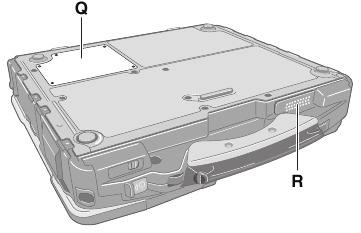

Onderkant

1. Harde schijf
   Referentiehandleiding "Harde schijf"
2. SD-geheugenkaartsleuf
   Referentiehandleiding "SD-geheugenkaart"
3. SD-geheugenkaartindicator (knippert: tijdens toegang)
   Referentiehandleiding "SD-geheugenkaart"
4. IEEE 1394-interfaceconnector
   Referentiehandleiding "IEEE 1394-apparaten"
5. Smartcardsleuf
   <Alleen voor model met smartcardsleuf>
   Referentiehandleiding "Smartcard"
6. Modempoort
   Referentiehandleiding "Modem"
7. LAN-poort
   Referentiehandleiding "LAN"
8. USB-poort
   Referentiehandleiding "USB-apparaten"
9. DC-IN-aansluiting
10. Beveiligingsslot
    Er kan een Kensington-kabel worden aangesloten. Lees voor meer informatie de handleiding die bij de kabel wordt geleverd.
11. Ext. antenneconnector
12. Uitbreidingsbusconnector
    Referentiehandleiding "Poortreplicator"
13. Externe beeldschermpoort
    Referentiehandleiding "Extern beeldscherm"
14. Koptelefoonaansluiting
    U kunt een koptelefoon of versterkte luidsprekers aansluiten. Wanneer deze zijn aangesloten, is er geen geluid te horen uit de interne luidsprekers.
15. Microfoonaansluiting
    Er kan een condensatormicrofoon worden gebruikt. Als andere typen microfoons worden gebruikt, is audio-invoer mogelijk niet mogelijk of kunnen er storingen optreden als gevolg hiervan.
    • Bij stereo-opname met een stereo-microfoon:
      Dubbelklik in het systeemvak, klik op [Options] (opties) - [Properties] (eigenschappen) en vink [Recording] (opnemen) aan, klik op [OK] (ok) - [Options] (opties) - [Advanced Controls] (geavanceerde bediening) - [Advanced] (geavanceerd), verwijder een vinkje voor [Mono Microphone] (mono-microfoon) en klik vervolgens op [Close] (sluiten).
    • Bij gebruik van een monaurale microfoon met een 2-polige stekker: Met de hierboven beschreven instellingen wordt alleen audio op de linker track opgenomen. Bij het beluisteren van de microfoon-audio via een koptelefoon zijn geluiden op de linker track niet te horen, ongeacht de bovenstaande instellingen. Dit is een gevolg van de specificaties van de computer en is geen storing.
16. Seriële poort
17. RAM-modulesleuf
    Referentiehandleiding "RAM-module"
18. Luidspreker
    Referentiehandleiding "Toetscombinaties"

Om de waterdichte integriteit te waarborgen, sluit u de connectorafdekkingen volledig. Duw bij het sluiten van de afdekkingen op de vier hoeken en zorg ervoor dat de afdekking volledig past. (De afbeelding is een voorbeeld.)

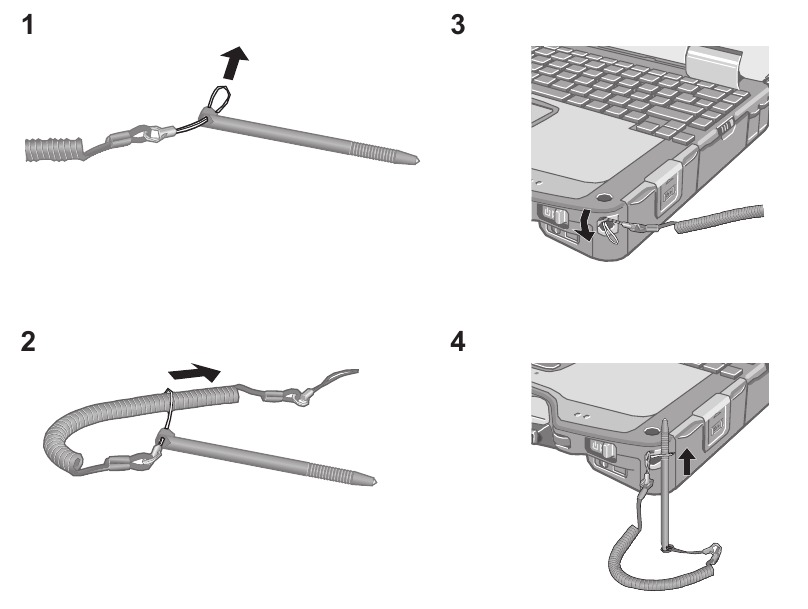

De stylus aan de computer bevestigen (alleen voor model met touchscreen)
Gebruik de bevestigingskabel om de stylus aan de computer te bevestigen, zodat u deze niet kwijtraakt. Er zijn gaten (A) om het te bevestigen.

Eerste gebruik

Voorbereiding

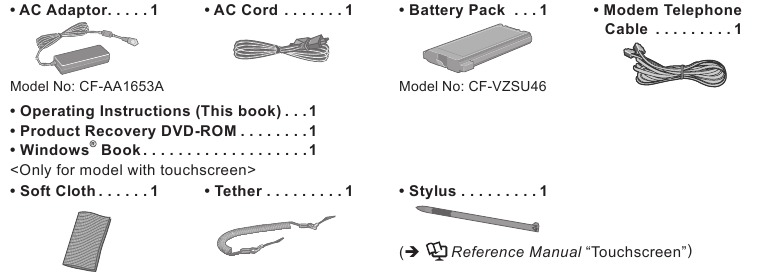

1. Controleer en identificeer de meegeleverde accessoires.
   Neem contact op met de technische ondersteuning van Panasonic als u de beschreven accessoires niet vindt.


2. Lees de GEBRUIKSOVEREENKOMST MET GEBRUIKSBEPERKINGEN voordat u de verzegeling op de verpakking van de computer verbreekt.

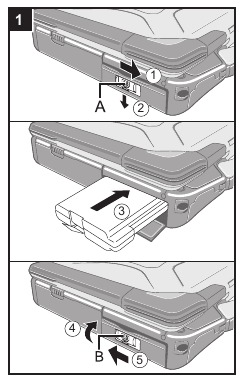

1. Plaats de batterij.

   1. Schuif de vergrendeling (A) naar rechts om de klep te ontgrendelen.
   2. Schuif de vergrendeling (A) omlaag en open de klep.
   3. Plaats de batterij totdat deze stevig in de connector zit.
   4. Sluit de klep totdat deze vastklikt.
   5. Schuif de vergrendeling (B) naar links om de klep te vergrendelen.


• Zorg ervoor dat de vergrendeling goed vergrendeld is. Anders kan de batterij eruit vallen wanneer u de computer draagt.
• Raak de aansluitingen van de batterij en de computer niet aan. Hierdoor kunnen de aansluitingen vuil of beschadigd raken, wat storingen aan de batterij en de computer kan veroorzaken.

2. Sluit uw computer aan op een stopcontact.
   Het opladen van de batterij start automatisch.


   • Koppel de AC-adapter niet los en zet de draadloze schakelaar niet aan voordat de procedure voor het eerste gebruik is voltooid.
   • Wanneer u de computer voor de eerste keer gebruikt, sluit dan geen randapparatuur aan, behalve de batterij en de AC-adapter.
   • De AC-adapter hanteren
     • Problemen zoals plotselinge spanningsdalingen kunnen optreden tijdens perioden van onweer. Omdat dit uw computer nadelig kan beïnvloeden, wordt een uninterruptible power source (UPS) ten zeerste aanbevolen, tenzij de computer alleen op de batterij werkt.

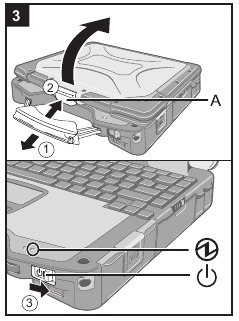

3. Schakel de computer in.

   1. Trek de draaggreep naar voren.
   2. Houd de vergrendeling (A) ingedrukt en til het scherm open.
   3. Schuif en houd de aan/uit-schakelaar ongeveer een seconde vast totdat de aan/uit-indicator gaat branden.

      • Schuif de aan/uit-schakelaar niet herhaaldelijk.
      • De computer wordt geforceerd uitgeschakeld als u de aan/uit-schakelaar vier seconden of langer ingeschoven houdt.
      • Wanneer u de computer hebt uitgeschakeld, wacht dan tien seconden of langer voordat u de computer weer inschakelt.
      • Voer de volgende handeling niet uit totdat de harde schijf indicator uitgaat.
        • De AC-adapter aansluiten of loskoppelen
        • De aan/uit-schakelaar verschuiven
        • Het toetsenbord, touchpad of touchscreen aanraken (alleen voor modellen met touchscreen)
        • Het scherm sluiten
      • Wanneer de CPU-temperatuur hoog is, start de computer mogelijk niet op om oververhitting van de CPU te voorkomen. Wacht tot de computer is afgekoeld en schakel de stroom vervolgens weer in. Neem contact op met de technische ondersteuning van Panasonic als de computer zelfs na afkoeling niet inschakelt.
4. Windows instellen.
   1. Volg de aanwijzingen op het scherm.

      • Wanneer u de datum/tijd/tijdzone instelt en op [Volgende] klikt, gaat het scherm mogelijk een paar minuten niet naar de volgende stap. Raak het toetsenbord of touchpad niet aan en wacht tot het scherm verandert.
      • Als "Er is een onverwachte fout opgetreden..." (of een vergelijkbaar bericht) wordt weergegeven, klik dan op [OK]. Dit is geen storing.
      • Wacht tot de harde schijf indicator is uitgeschakeld.
      • Deze computer registreert periodiek de beheerinformatie, inclusief de harde schijf informatie, zoals het aantal uren dat de computer is ingeschakeld, het aantal keren dat de computer is ingeschakeld, de interne temperatuur en de vervangingssector. Het maximale gegevensvolume voor elke record is 750 byte. Deze informatie wordt alleen gebruikt om de oorzaak te schatten wanneer de harde schijf mogelijk uitvalt. Ze worden nooit via het netwerk naar buiten verzonden en worden niet gebruikt voor andere doeleinden dan het hierboven beschreven doel. Om de functie uit te schakelen, zet u een vinkje bij [Disable the automatic save function for management information history] in [Hard Disk Status] van PC Information Viewer en klikt u op [OK].

Specificaties

Deze pagina geeft de specificaties voor het basismodel CF-30FTSAZBM/CF-30F3SAZBM.
Het modelnummer is afhankelijk van de unit configuratie.

• Om het modelnummer te controleren:
  Controleer de onderkant van de computer of de doos waarin de computer is geleverd op het moment van aankoop.
• Om de CPU-snelheid, de geheugengrootte en de grootte van de harde schijf (HDD) te controleren:
  Voer het Setup Utility uit ( Referentiehandleiding "Setup Utility") en selecteer het menu [Information].
  [CPU Speed]: CPU-snelheid, [System Memory]: Geheugengrootte, [Hard Disk]: Grootte van de harde schijf

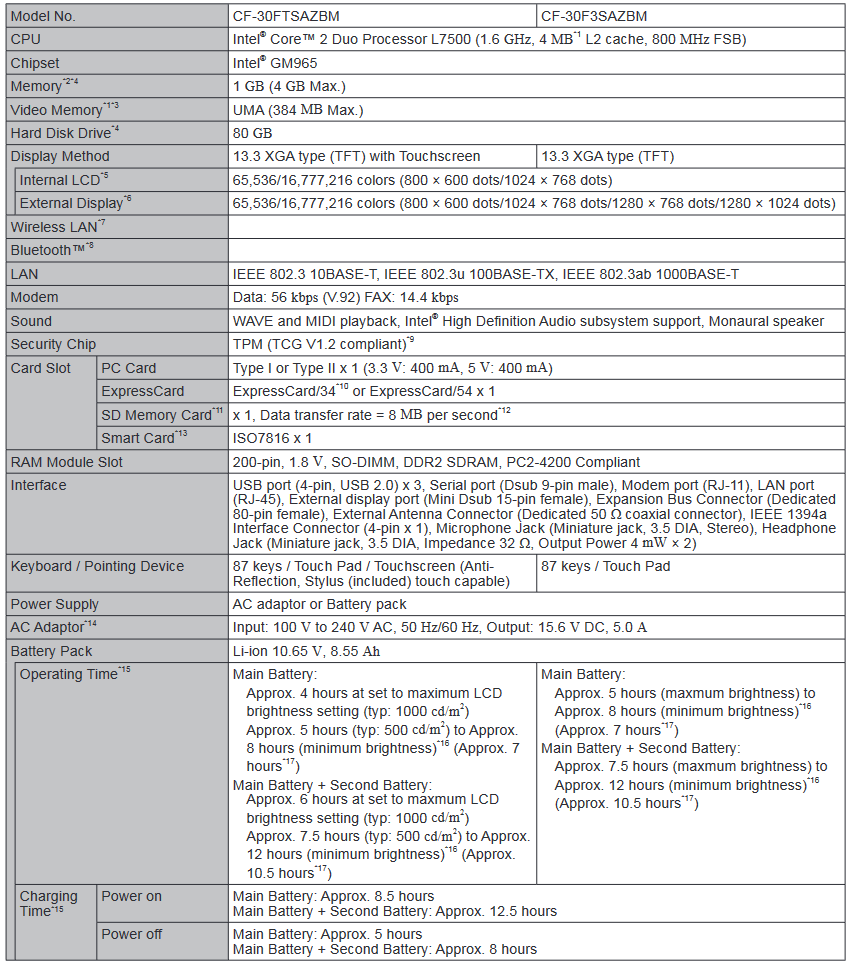

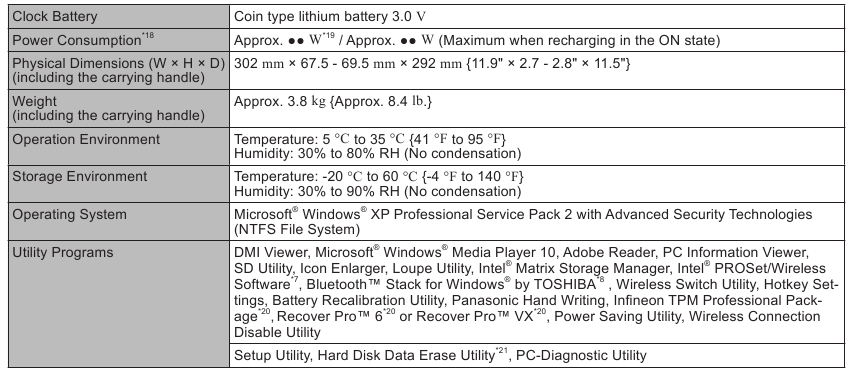

Belangrijkste specificaties

Draadloos LAN <Alleen voor modellen met draadloos LAN>

Bluetooth^TM <Alleen voor modellen met Bluetooth>

^*1 1 MB = 1.048.576 bytes
^*2 U kunt het geheugen fysiek uitbreiden tot 4 GB, maar de totale hoeveelheid bruikbaar geheugen zal minder zijn, afhankelijk van de feitelijke systeemconfiguratie.
^*3 Een segment van het hoofdgeheugen wordt automatisch toegewezen, afhankelijk van de bedrijfsstatus van de computer. De grootte van het videogeheugen kan niet door de gebruiker worden ingesteld.
^*4 1 GB = 1.000.000.000 bytes. Uw besturingssysteem of bepaalde toepassingssoftware geven minder GB's aan.
^*5 Een 16.777.216 kleuren display wordt bereikt door gebruik te maken van de dithering functie.
^*6 De maximale resolutie is afhankelijk van de specificaties van het externe display.
^*7 Alleen voor modellen met draadloos LAN
^*8 Alleen voor modellen met Bluetooth
^*9 Voor informatie over TPM, klik op [start] - [Run] en voer "c:\util\drivers\tpm\README.pdf" in en raadpleeg de installatiehandleiding van "Trusted Platform Module (TPM)".
^*10 Bij gebruik van ExpressCard/34 kan de kaartslot afdekking niet worden gesloten.
^*11 De werking is getest en bevestigd met Panasonic SD Memory Cards met een capaciteit tot 2 GB.
De overdrachtssnelheid met behulp van het SD Memory Card slot op deze computer is 8 MB per seconde. (Dit is een theoretische waarde en verschilt van de werkelijke snelheden.)
De overdrachtssnelheid is 8 MB per seconde, zelfs als u een SD Memory Card gebruikt die snelle overdrachtssnelheden ondersteunt.
De werking op andere SD-apparatuur is niet gegarandeerd.
Deze computer ondersteunt SDHC Memory Cards (SD Memory Cards met een capaciteit van 4 GB of meer). Deze computer is niet compatibel met MultiMediaCards. Plaats dit soort kaarten niet.
^*12 Theoretische waarde en niet de werkelijke snelheid. De overdrachtssnelheid wordt niet hoger, zelfs niet als u een kaart gebruikt die de hogere overdrachtssnelheid ondersteunt.
^*13 Alleen voor modellen met Smart Card slot
^*14 <Alleen voor Noord-Amerika>
De AC-adapter is compatibel met stroombronnen tot 240 V AC-adapter. De computer wordt geleverd met een 125 V AC compatibel AC snoer. 20-M-2-1
^*15 Varieert afhankelijk van de gebruiksomstandigheden.
^*16 Gemeten met behulp van BatteryMark™ versie 4.0.1
^*17 Gemeten met MobileMark™ 2005 (LCD-helderheid: 60 cd/m )
^*18 Ongeveer ●● W wanneer de batterij volledig is opgeladen (of niet wordt vervangen) en de computer is uitgeschakeld.
^*19 Nominaal stroomverbruik _23-E-1
^*20 U moet de functie installeren om deze te kunnen gebruiken.
^*21 De Product Recovery dvd-rom is vereist.
^*22 Het komt niet overeen met IEEE802.11.n.
^*23 Dit zijn snelheden die zijn gespecificeerd in de IEEE802.11a+b+g normen. De werkelijke snelheden kunnen verschillen.
