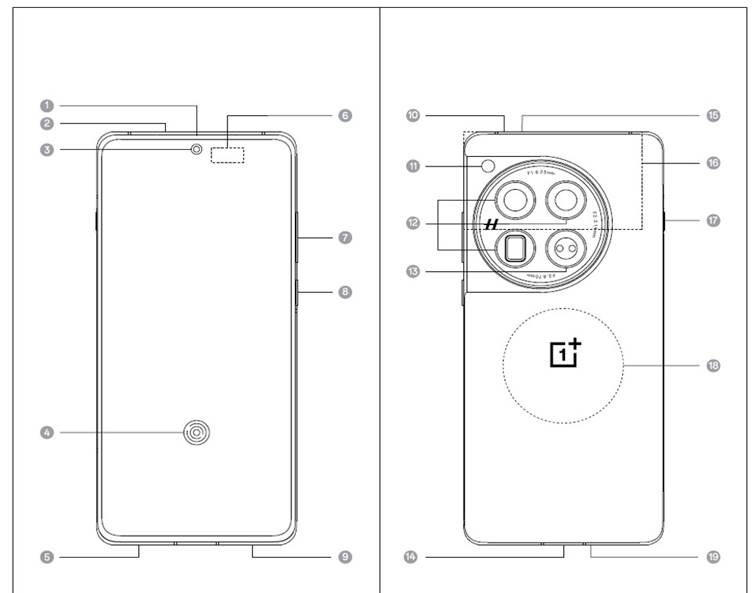

OnePlus 12 handleiding

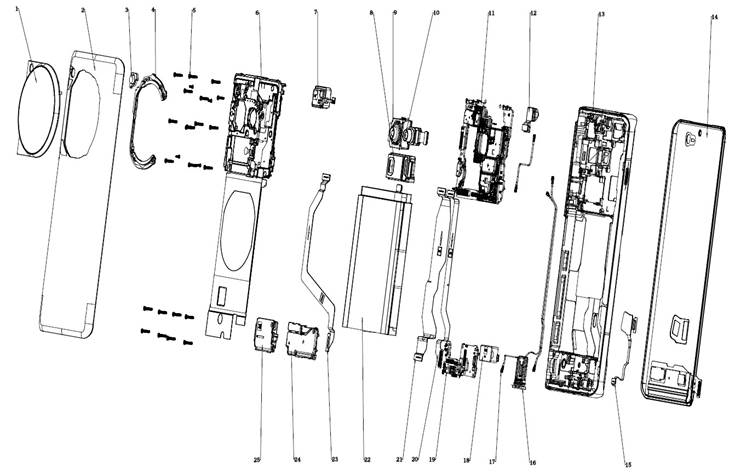

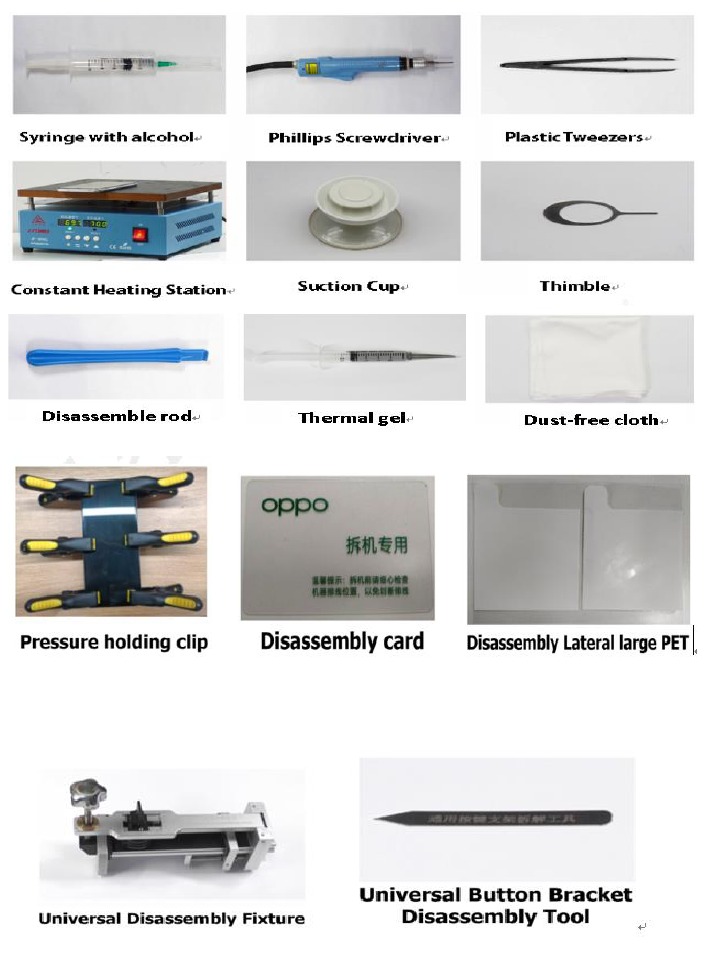

Stappen voor machinale demontage

1. Verwarmingseisen: De parameters van het constante temperatuurplatform moeten 80℃±5℃ zijn, verwarming gedurende 5 minuten.
2. Plaats het apparaat in de houder voor het demonteren van de batterijklep (vereisten voor machineparameters: luchtdruk van 0,5~0,6MPa) en druk op de startknop om de batterijklep automatisch te demonteren.
3. Verwijder de batterijklep, reinig het residu op de batterijklep en beugel en verwijder de beschermfolie met lage kleefkracht om het achterste camerahole en het flitshole van de batterijklep te beschermen.
4. Reinig de achtergebleven lijm op het BP-oppervlak van het middelste frame, het oppervlak van de moederbordbeugel (zoals weergegeven in het linker 3D-modeldiagram) en het oppervlak van PET en de rechter luidsprekerbeugel.

Plan voor handmatige demontage:

1. Verwarmingseisen: De parameters van het constante temperatuurplatform moeten 80℃±5℃ zijn, verwarming gedurende 5 minuten
2. Draag elektrostatische handschoenen aan de linkerhand en gebruik een zuignap aan de rechterhand om aan de onderkant te trekken totdat er een opening ontstaat (de zuignap bevindt zich dicht bij de onderrand).
3. Pas de positie van de zuignap aan, trek achtereenvolgens aan de linker- en rechterpositie in het midden totdat de onderkant van de batterijklep is opengetrokken (verwarm deze opnieuw als deze niet in één keer is opengetrokken), pas de positie van de zuignap opnieuw aan, trek achtereenvolgens aan de bovenste en middelste positie en trek de hele batterijklep open.
4. Bij het demonteren van de batterijklep is het niet toegestaan om een demontagestick te gebruiken. Ten slotte, wanneer de batterijklep van het middelste frame wordt gescheiden, is het verboden om krachtig aan de batterijklep te trekken

1. Demonteer de BTB van de batterij op het moederbord en open de BTB van de C-kaart. Open de rand van het gemakkelijk te scheuren papier aan de zijkant van de batterij volledig en gebruik vervolgens een kleine spuit om ongeveer 0,2 ml alcohol in de bovenste en onderste handgreep te injecteren. Kantel de telefoon en zet hem 5-10 seconden rechtop zodat de alcohol volledig onder de sticker kan doordringen, en de andere kant van het gemakkelijk te scheuren papier moet ook de bovenstaande stappen volgen.
2. Houd na het stilstaan de handgreep vast en til de batterij langzaam op (merk op dat je de batterij recht probeert te trekken om verticaal trekken te vermijden, wat vervorming van de batterij kan veroorzaken). Wanneer je naar achteren trekt, verwijder je de batterij samen met het gemakkelijk te scheuren papier van de telefoon. Verwijder langzaam het gemakkelijk af te scheuren papier van de batterij en markeer het reparatielabel op de overeenkomstige positie van de batterij.
3. Na het verwijderen van de batterij is het noodzakelijk om te controleren of de dubbelzijdige lijm beschadigd, vuil of defect is. Voor defecte producten moet een speciale notitie worden gemaakt met de vermelding "dubbelzijdige lijm is beschadigd". Het reparatieteam moet de achterste lijm vervangen. Als het in orde is, bevestig dan onmiddellijk het dubbelzijdig klevend papier van de batterij.

1. Demonteer de zwarte RF-kabel
   Opmerking:
   1. Til de RF-kabel in de rechterbovenhoek van het batterijcompartiment op,
   2. Til vervolgens de kabelklem op,
   3. Til vervolgens de RF-socket op), de kleine kaartbeugel en de BTB van de C-kaart op het moederbord en verwijder vervolgens de C-kaart
2. Demonteer de U-kaart op het moederbord/kleine kaart-BTB en verwijder de U-kaart

1. Scheur de grafietplaat van de camera aan de voorkant af en demonteer de BTB van de camera aan de voorkant
2. Gebruik een elektrische schroevendraaier om de vooraf ingestelde schroeven van het moederbord te verwijderen, haal het moederbord van onder naar boven eruit, pas op dat je de FPC van de camera aan de voorkant niet bekrast en reinig de thermische geleidende gel op de achterkant van het moederbord en de overeenkomstige positie van het middelste frame
3. Wrik voorzichtig vanaf de zijkant van de camera met je vingertoppen, kantel en verwijder vervolgens de camera

1. Gebruik een pincet om de demontagepositie van de rode pijl op de driesectieknop voorzichtig op te tillen en gebruik vervolgens een pincet om de driesectie-afdekplaat vast te klemmen
2. Gebruik een pincet om de driesectiebeugel te verwijderen (meestal met stalen kogels, wees voorzichtig bij het hanteren om te voorkomen dat stalen kogels eraf rollen en ze kwijtraken)
3. Verwijder de drietraps zijknop en verwijder voorzichtig de stalen kogel

1. Installeer de waarschuwingsschuifregelaar in het middenframe, let erop dat de magneet zich aan de bovenkant bevindt, als deze ondersteboven is geïnstalleerd, zal dit een functieprobleem veroorzaken.
2. Gebruik een pincet om de stalen kogel voorzichtig in het middelste gat van de zijsleutelbeugel te plaatsen
3. Plaats de gemonteerde waarschuwingsschuifregelaar langzaam in het middenframe, let erop dat de pijl boven de zijtoetsen naar beneden wijst en de stalen kogels niet verkeerd zijn uitgelijnd.
4. Gebruik een pincet om de waarschuwingsschuifregelaar te installeren, lijn eerst het bovenste positioneringsgat uit en duw het vervolgens in de kaartsleuf. Druk de boven- en onderkant op hun plaats
5. Gebruik een pincet om beide zijden van de onderkant van de afdekplaat aan te drukken om een correcte installatie te garanderen

1. Steek de aan/uit-knop FPC-schakelaar in het middelste gat van de aan/uit-knopsleuf op de bovenklep
2. Let er bij het installeren van de aan/uit-knop FPC-beugel op dat de groef naar de behuizing is gericht
3. Plak de aan/uit-knop vast met waterdicht schuim

1. Installeer de ontvanger, motor en puntgeleidingsgel.
2. Installeer het moederbord en ruim de RF-kabels op. Installeer twee bevestigingsschroeven voor het moederbord.
3. Installeer de camera aan de voorkant, bevestig dubbelzijdige kleefstof om de camera aan de voorkant te bevestigen en bevestig een grafietplaat aan de camera aan de voorkant.
4. Installeer een hoofdcamera aan de achterkant en een telelens.
5. Installeer de groothoeklens aan de achterkant en plak de geleidende stof van het moederbord op de geleidende stof van de groothoeklens;
6. Sluit de voorste BTB en bevestig het voorste grafiet.

1. Controleer of het geleidende schuim en de stof in het middenframe intact zijn
2. Controleer na het opnieuw installeren van het moederbord of de geleidende stof van de camera intact is
3. Controleer of het geleidende schuim op de stalen klemplaat van de groothoek BTB van de antennebeugel intact is

1. Installeer de L-kaart en breng LCMBTB dubbelzijdige kleefstof aan op de kleine kaart;
2. Installeer de U-kaart en de C-kaart;
3. Zet de BTB vast;
4. Klik de RF-kabel aan het uiteinde van de kleine kaart vast en voeg de RF-kabel in de kabelgoot in;
5. Installeer de kleine kaartbeugel

1. Installeer de luidspreker BOX-beugel en vergrendel de schroeven met 8 stuks;
2. Breng RF-draadschuim aan;
3. Plak schuim aan de onderkant van het batterijcompartiment;
4. Plak schuim op de bovenkant van het batterijcompartiment.

1. Installeer de C-kaart

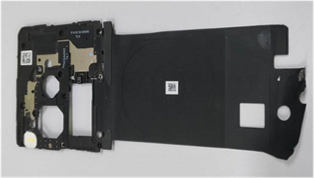

2. Installeer de hoofdkaartbeugel, steek deze vanaf de bovenkant in, druk deze van boven naar beneden volgens de gesppositie en gebruik uw hand om de grafietplaat van boven naar beneden glad te strijken.
3. Installeer de schroeven 20 stuks.

1. Controleer of de geleidende stof van de camera intact is
2. Controleer of het geleidende schuim op de stalen klemplaat van de groothoek BTB van de antennebeugel intact is
3. Als het demonteren van de camera is vereist, controleer dan of de geleidende stof op het middenframe intact is

1. Installeer de batterijklep

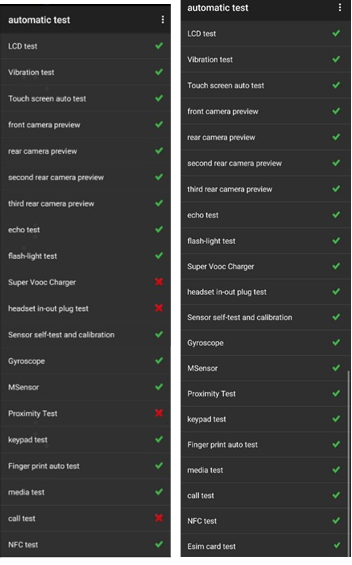

2. Installeer de kaarthouder en zet deze aan voor inspectie.

1. Handmatig klikken op "Front Color Sensor Calibration"

2. "Pass" (Geslaagd) betekent dat de kalibratie is gelukt

3. Handmatig terugkeren en het resultaat bevestigen

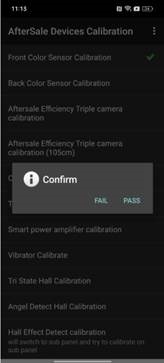

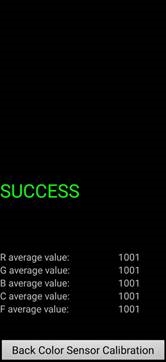

1. Handmatig klikken op "Back Color Sensor Calibration"

2. "Pass" (Geslaagd) betekent dat de kalibratie is gelukt

3. Handmatig terugkeren en het resultaat bevestigen

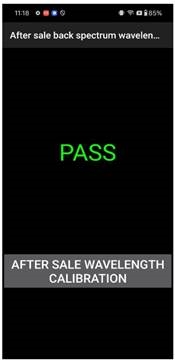

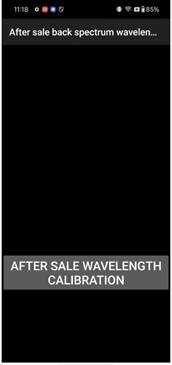

1. Handmatig klikken op "After Sale back spectrum wavelength Calibration"

2. "Pass" (Geslaagd) betekent dat de kalibratie is gelukt

3. Handmatig terugkeren en het resultaat bevestigen

1. Klik op "START" (START) om de kalibratie te starten nadat het naar de optische kalibratie van de vingerafdrukscanner springt

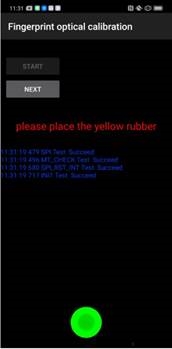

2. Volgens de aanwijzing "please place the yellow rubber " (plaats de gele rubber), plaatst u de gele rubber op het vingerafdrukgebied (de groef naar beneden gericht) en klikt u op "NEXT" (VOLGENDE) totdat het "please place the black rubber" (plaats de zwarte rubber) aangeeft.

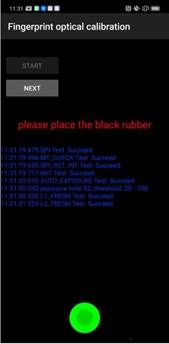

3. Volgens de aanwijzing "please place the black rubber" (plaats de zwarte rubber), plaatst u de zwarte rubber op het vingerafdrukgebied (de groef naar beneden gericht), klikt u op "NEXT" (VOLGENDE) totdat de aanwijzing "please place the yellow stripe rubber " (plaats de gele gestreepte rubber) verschijnt om de zwarte rubber te verwijderen;

4. Volgens de aanwijzing "Please place the yellow- striped rubber" (Plaats de geel gestreepte rubber), plaatst u de geel gestreepte rubber (gestreept naar beneden) in het spotgebied, klikt u op "NEXT" (VOLGENDE);

5. Opmerking: De streeprichting van de geel gestreepte rubber moet de lange zijde van de telefoon volgen

6. Gebruik de nieuwe vingerafdruk kalibratietool

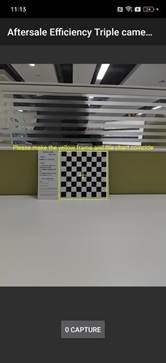

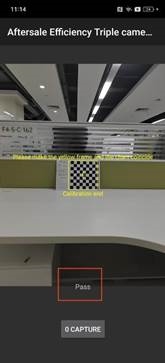

1. Lijn het kalibratiekader uit met de kaart en klik vervolgens op de "0 CAPTURE" (0 CAPTURE) knop om te kalibreren;

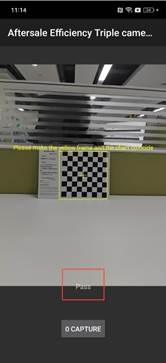

2. Na een korte berekening door het systeem verschijnt het woord "Pass" (Geslaagd), wat aangeeft dat de kalibratie is gelukt.

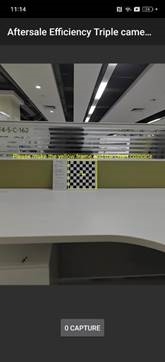

1. Beweeg iets verder weg, lijn het kalibratiekader uit met de kaart en klik vervolgens op de "0 CAPTURE " (0 CAPTURE ) knop om te kalibreren;
2. Na een korte berekening door het systeem verschijnt het woord "Pass" (Geslaagd), wat aangeeft dat de kalibratie is gelukt.

1. Leg de telefoon plat op tafel;

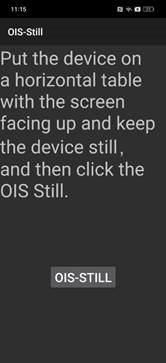

2. Ga naar de "OIS-Still" (OIS-Still) kalibratie-interface;
3. Klik op de "OIS-Still" (OIS-Still) kalibratieknop;
4. Wacht op het kalibratieresultaat totdat "Test succeeded" (Test geslaagd) wordt weergegeven

1. Leg de telefoon plat op tafel;

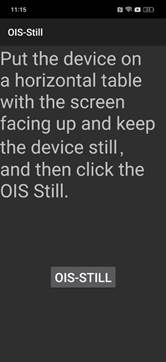

2. Ga naar de " The third rear camera OIS-Still" (De derde camera aan de achterkant OIS-Still) kalibratie-interface;
3. Klik op de "OIS-Still" (OIS-Still) kalibratieknop;
4. Wacht op het kalibratieresultaat totdat "Test succeeded" (Test geslaagd) wordt weergegeven

1. Selecteer "Smart power amplifier calibration" (Slimme vermogensversterker kalibratie) om de kalibratie-interface te openen;
2. Klik op de knop "Calibrate" (Kalibreren) en wacht op het kalibratieresultaat.

1. Selecteer " Vibrator Calibrate " (Vibrator kalibreren) om de kalibratie-interface te openen;
2. Klik op de knop "Start" (Start) en wacht op het kalibratieresultaat.

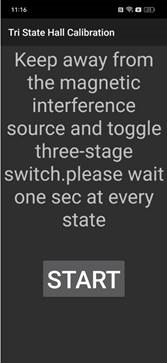

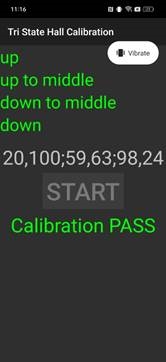

1. Selecteer " Tri State Hall Calibration " (Tri State Hall kalibratie) om de kalibratie-interface te openen;
2. Klik op de knop "Start" (Start) en schakel vervolgens de mute-knop aan de rechterkant van de telefoon in totdat de kalibratie is geslaagd.
   Let op dat u tijdens het kalibratieproces uit de buurt blijft van magnetische veldinterferentie. zoals magneten, enz.
