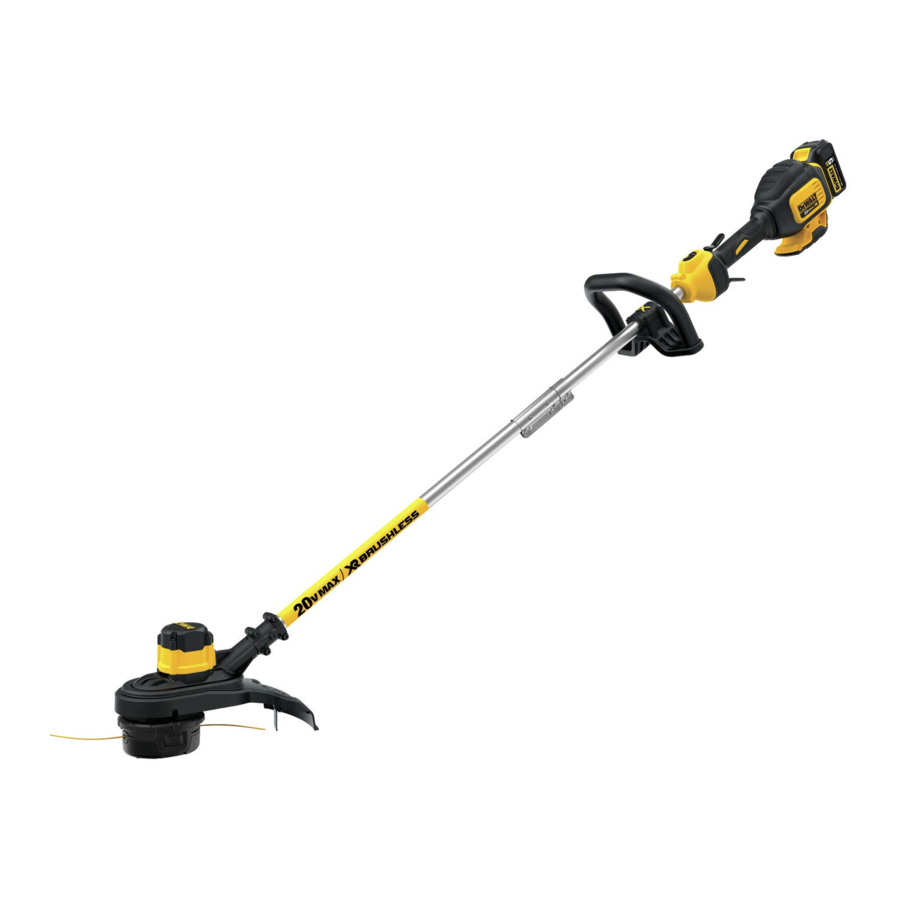

DeWalt DCST920, DCST920B Handleiding

Definities van veiligheidsrichtlijnen

De definities hieronder beschrijven het niveau van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan leiden tot materiële schade.

Belangrijke informatie die u moet weten

•
  Verwijder de beschermkap niet. De beschermkap moet tijdens het trimmen bevestigd zijn. Het bedienen van deze trimmer zonder de beschermkap maakt de productgarantie ongeldig.
•
  Gebruik bij het vervangen van de lijn uitsluitend lijn met een diameter van 2,032 mm (0,080 inch) (MODELNUMMER DWO1DT801 OF DWO1DT802 wordt aanbevolen). Andere maten kunnen de prestaties verminderen of schade aan de trimmer veroorzaken.
• Uitsluitend voor gebruik met DeWALT 20V-batterijen. ALS U VRAGEN OF OPMERKINGEN HEEFT OVER DIT OF EEN ANDER DeWALT-APPARAAT, BEL ONS DAN GRATIS OP: 1-800-4-DeWALT (1-800-433-9258).

Belangrijke veiligheidswaarschuwingen

Bij het gebruik van elektrische tuingereedschappen moeten altijd basisveiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende.

LEES ALLE INSTRUCTIES

• DRAAG ALTIJD OOGBESCHERMING – Draag te allen tijde een veiligheidsbril of -goggles wanneer de batterij is geplaatst. Deze artikelen zijn te koop.
• KLEED U GOED – Draag geen losse kleding of sieraden. Deze kunnen vast komen te zitten in bewegende onderdelen. Handschoenen en stevig schoeisel met rubberen zolen worden aanbevolen bij het werken in de buitenlucht. Bedien het apparaat niet op blote voeten of met open sandalen. Draag een stevige lange broek om uw benen te beschermen. Draag een beschermende haarkap om lang haar in bedwang te houden.
• NYLON LIJN – Houd gezicht, handen en voeten te allen tijde uit de buurt van de roterende nylon lijn.
• DE ROTERENDE LIJN HEEFT EEN SNIJFUNCTIE – Wees voorzichtig bij het trimmen rond schermen en gewenste beplanting.
• GEBRUIK GEEN materialen die niet worden aanbevolen, zoals metalen draad, touw en dergelijke.
• HOUD ALLE OMSTANDERS OP AFSTAND – op een veilige afstand van het werkgebied, vooral kinderen.
• ZORG ERVOOR dat andere personen en huisdieren zich op minstens 30 meter (100 voet) afstand bevinden.
• OM HET RISICO TE VERMINDEREN op terugslag (ricochet) letsel, werk weg van nabijgelegen vaste objecten zoals muren, trappen, grote stenen, bomen, enz. Wees uiterst voorzichtig bij het werken in de buurt van vaste objecten en trim indien nodig met de hand.
• VERMIJD HET PER ONGELUK STARTEN – Draag het apparaat niet met uw vinger op de trigger wanneer de batterij is geplaatst.
• GEBRUIK HET JUISTE APPARAAT – Gebruik dit apparaat niet voor andere werkzaamheden dan waarvoor het bedoeld is.
• REIK NIET TE VER – Zorg te allen tijde voor een goede stand en evenwicht.
• FORCEER HET APPARAAT NIET – Het zal het werk beter doen en met minder kans op letsel in het tempo waarvoor het is ontworpen
• SCHADE AAN HET APPARAAT – Als u een vreemd voorwerp raakt of erin verstrikt raakt, stop het apparaat dan onmiddellijk, verwijder de batterij, controleer op schade en laat eventuele schade repareren voordat u verder probeert te werken. Niet gebruiken met een gebroken naaf of spoel.
• VERWIJDER DE BATTERIJ – wanneer deze niet in gebruik is, bij het vervangen van de lijn of vóór het reinigen.
• VERMIJD GEVAARLIJKE OMGEVINGSOMSTANDIGHEDEN – Gebruik geen elektrische apparaten op vochtige of natte plaatsen. Volg alle instructies in deze handleiding voor een juiste bediening van uw apparaat. Gebruik het apparaat niet in de regen.
• GEBRUIK GEEN draagbare elektrische apparaten in een gasvormige of explosieve omgeving. Motoren in deze apparaten vonken normaal gesproken en de vonken kunnen dampen ontsteken.
• BERG LEEGSTAANDE APPARATEN BINNEN OP – Wanneer ze niet in gebruik zijn, moeten apparaten binnenshuis worden opgeborgen op een droge, afgesloten plaats buiten het bereik van kinderen.
• BLIJF ALERT – Gebruik dit apparaat niet als u moe, ziek of onder invloed bent van alcohol, drugs of medicijnen.
• ONDERHOUD APPARATEN ZORGVULDIG – Volg de instructies in het onderhoudsgedeelte. Houd handgrepen droog, schoon en vrij van olie en vet.
• CONTROLEER BESCHADIGDE ONDERDELEN – Voordat het apparaat verder wordt gebruikt, moet een beschermkap of ander beschadigd onderdeel zorgvuldig worden gecontroleerd om vast te stellen of het naar behoren zal werken en de beoogde functie zal vervullen. Controleer op uitlijning van bewegende onderdelen, binding van bewegende onderdelen, breuk van onderdelen, montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander beschadigd onderdeel moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in deze handleiding.
• NIET het apparaat in water dompelen of met een slang besproeien. Laat er geen vloeistof in komen.
• NIET het apparaat opslaan op of in de buurt van meststoffen of chemicaliën.
• NIET reinigen met een hogedrukreiniger.
• Houd beschermkappen op hun plaats en in werkende staat.
• Houd handen en voeten uit de buurt van het snijgebied.
• Laad het apparaat niet op in de regen of op natte plaatsen

Gebruik het apparaat niet als de schakeltrigger het apparaat niet in- of uitschakelt. Elk apparaat dat niet met de schakeltrigger kan worden bediend, is gevaarlijk en moet worden gerepareerd.

Sommig stof dat door dit product wordt geproduceerd, bevat chemicaliën waarvan de staat Californië heeft vastgesteld dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• verbindingen in meststoffen
• verbindingen in insecticiden, herbiciden en pesticiden
• arseen en chroom uit chemisch behandeld hout

Om uw blootstelling aan deze chemicaliën te verminderen, draagt u goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Dit product is geen kantensnijder en is niet bedoeld voor gebruik als kantensnijder.

• Het etiket op uw apparaat kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

V	volt		veiligheidswaarschuwingssymbool
Hz	hertz	A	ampère
min	minuten	W	watt
of DC	gelijkstroom	of AC	wisselstroom
	Klasse I Constructie (geaard)	n0	onbelast toerental
	Klasse II Constructie (dubbel geïsoleerd)	.../min	per minuut
RPM	omwentelingen per minuut		aardingsklem

Belangrijke veiligheidsinstructies voor alle accupacks

Zorg ervoor dat u bij het bestellen van vervangende accupacks het catalogusnummer en de spanning vermeldt. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van laders en accupacks.
Het accupack is niet volledig opgeladen bij levering. Lees, voordat u het accupack en de lader gebruikt, de onderstaande veiligheidsinstructies en volg daarna de beschreven laadprocedures.

LEES ALLE INSTRUCTIES

• Laad het accupack niet op en gebruik het niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Als het accupack in de lader wordt geplaatst of eruit wordt gehaald, kan het stof of de dampen ontsteken.
• Duw het accupack nooit geforceerd in de lader. Wijzig het accupack op geen enkele manier om het passend te maken in een niet-compatibele lader, aangezien het accupack kan barsten, wat ernstig persoonlijk letsel kan veroorzaken. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van batterijen en laders.
• Laad de accupacks alleen op in daarvoor bestemde DeWalt-laders.
• NIETmorsen of onderdompelen in water of andere vloeistoffen.
• Bewaar of gebruik het apparaat en het accupack niet op locaties waar de temperatuur 40 °C kan bereiken of overschrijden (zoals in tuinhuisjes of metalen gebouwen in de zomer). Voor een optimale levensduur de accupacks op een koele, droge plaats bewaren.
  OPMERKING: Bewaar de accupacks niet in een apparaat met de triggerschakelaar vergrendeld. Plak de triggerschakelaar nooit vast in de AAN-stand.

Brandgevaar. Probeer nooit het accupack om welke reden dan ook te openen. Als de behuizing van het accupack is gebarsten of beschadigd, plaats deze dan niet in de lader. Het accupack niet pletten, laten vallen of beschadigen. Gebruik geen accupack of lader die een harde klap heeft gekregen, is gevallen, is overreden of op een andere manier is beschadigd (bijv. doorboord met een spijker, geraakt met een hamer, erop gestapt). Beschadigde accupacks moeten worden teruggestuurd naar het servicecentrum voor recycling.

Brandgevaar. Bewaar of vervoer het accupack niet op een manier dat metalen voorwerpen in contact kunnen komen met blootliggende accupoolklemmen. Plaats het accupack bijvoorbeeld niet in schorten, zakken, apparaatdozen, productkistdozen, laden enz. met losse spijkers, schroeven, sleutels, enz. Het transporteren van batterijen kan mogelijk brand veroorzaken als de accupoolklemmen per ongeluk in contact komen met geleidende materialen zoals sleutels, munten, handapparaten en dergelijke. De US Department of Transportation Hazardous Material Regulations (HMR) verbiedt zelfs het transporteren van batterijen in de handel of in vliegtuigen (bijv. verpakt in koffers en handbagage), TENZIJ ze op de juiste manier zijn beschermd tegen kortsluiting. Zorg er bij het transporteren van afzonderlijke accupacks voor dat de accupoolklemmen zijn beschermd en goed geïsoleerd van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR LITHIUM ION (Li-Ion)

• Het accupack niet verbranden, zelfs niet als het ernstig beschadigd of volledig versleten is. Het accupack kan ontploffen in brand. Er komen giftige dampen en materialen vrij wanneer lithium-ionaccupacks worden verbrand.
• Als de inhoud van de batterij in contact komt met de huid, was de plek onmiddellijk met milde zeep en water. Als er batterijvloeistof in het oog komt, spoel het open oog dan 15 minuten met water of totdat de irritatie ophoudt. Als medische hulp nodig is, bestaat de batterij-elektrolyt uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende batterijcellen kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Als de symptomen aanhouden, zoek dan medische hulp.

Brandgevaar. Batterijvloeistof kan ontvlambaar zijn als deze wordt blootgesteld aan vonken of vlammen.

Belangrijke veiligheidsinstructies voor alle batterijladers

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies voor batterijladers.

• Lees, voordat u de lader gebruikt, alle instructies en waarschuwingsmarkeringen op de lader, het accupack en het product dat het accupack gebruikt.

Gevaar voor elektrische schokken. Zorg ervoor dat er geen vloeistof in de lader komt. Dit kan leiden tot een elektrische schok.

Brandgevaar. Om het risico op letsel te verminderen, laadt u alleen DeWALT oplaadbare accupacks op. Andere soorten batterijen kunnen oververhit raken en barsten, wat kan leiden tot persoonlijk letsel en schade aan eigendommen.

LET OP: Onder bepaalde omstandigheden, met de lader aangesloten op de voeding, kan de lader worden kortgesloten door vreemd materiaal. Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalschilfers, staalwol, aluminiumfolie of enige opeenhoping van metaaldeeltjes, moeten uit de buurt van de laderholtes worden gehouden. Haal altijd de stekker van de lader uit het stopcontact als er geen accupack in de holte zit. Haal de stekker van de lader uit het stopcontact voordat u deze probeert schoon te maken.

• Probeer NIET het accupack op te laden met andere laders dan die in deze handleiding. De lader en het accupack zijn specifiek ontworpen om samen te werken.
•
  Deze laders zijn niet bedoeld voor ander gebruik dan het opladen van DeWALT oplaadbare batterijen. Elk ander gebruik kan leiden tot brand-, elektrische schok- of elektrocutiegevaar.
• Stel de lader niet bloot aan regen of sneeuw.
• Trek aan de stekker en niet aan het snoer wanneer u de lader loskoppelt. Dit vermindert het risico op schade aan de stekker en het snoer.
• Zorg ervoor dat het snoer zich op een plek bevindt waar er niet op wordt getrapt, er niet over wordt gestruikeld of anderszins wordt blootgesteld aan schade of spanning.
•
  Gebruik geen verlengsnoer, tenzij dit absoluut noodzakelijk is. Het gebruik van een onjuist verlengsnoer kan leiden tot brand-, elektrische schok- of elektrocutiegevaar.
• Wanneer u een lader buitenshuis gebruikt, zorg er dan altijd voor dat de locatie droog is en gebruik een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
• Een verlengsnoer moet voor de veiligheid de juiste draaddikte (AWG of American Wire Gauge) hebben. Hoe kleiner het draadnummer, hoe groter de capaciteit van de kabel, dat wil zeggen dat 16 gauge meer capaciteit heeft dan 18 gauge. Een te dun snoer veroorzaakt een daling van de netspanning, wat resulteert in verlies van vermogen en oververhitting. Wanneer u meer dan één verlengstuk gebruikt om de totale lengte te bepalen, moet u ervoor zorgen dat elk afzonderlijk verlengstuk minstens de minimale draaddikte heeft. De volgende tabel toont de juiste maat die moet worden gebruikt, afhankelijk van de snoerlengte en het typeplaatje. Gebruik in geval van twijfel de volgende dikkere maat. Hoe lager het meetnummer, hoe dikker het snoer.

• Plaats geen voorwerpen op de lader en plaats de lader niet op een zachte ondergrond die de ventilatiesleuven kan blokkeren en kan leiden tot overmatige interne warmte. Plaats de lader uit de buurt van warmtebronnen. De lader wordt geventileerd via sleuven aan de boven- en onderkant van de behuizing.
• Gebruik de lader niet met een beschadigd snoer of een beschadigde stekker.
• Gebruik de lader niet als deze een harde klap heeft gekregen, is gevallen of op een andere manier is beschadigd. Breng het naar een erkend servicecentrum.
•
  Haal de lader niet uit elkaar; breng hem naar een erkend servicecentrum als service of reparatie nodig is. Een onjuiste montage kan leiden tot een risico op elektrische schokken, elektrocutie of brand.
• Koppel de lader los van het stopcontact voordat u hem probeert schoon te maken. Dit vermindert het risico op elektrische schokken. Het verwijderen van het accupack vermindert dit risico niet.
• Probeer NOOIT 2 laders met elkaar te verbinden.
• De lader is ontworpen om te werken op een standaard elektrische stroom van 120 V. Probeer het niet te gebruiken op een andere

Opladers

Uw apparaat gebruikt een DeWALT-oplader. Lees alle veiligheidsinstructies voordat u uw oplader gebruikt. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van opladers en accu's.

Oplaadprocedure

1. Steek de oplader in een geschikt stopcontact voordat u de accu plaatst.
2. Plaats de accu (J) in de oplader, zoals weergegeven in afbeelding 1, en zorg ervoor dat de accu volledig in de oplader zit. Het rode (opladen) lampje knippert continu om aan te geven dat het laadproces is gestart.

3. Wanneer het opladen voltooid is, blijft het rode lampje continu BRANDEN. De accu is volledig opgeladen en kan op dit moment worden gebruikt of in de oplader worden gelaten.

Werking van het controlelampje

Laadindicatoren

Deze oplader is ontworpen om bepaalde problemen te detecteren die kunnen optreden. Problemen worden aangegeven door het rode lampje dat snel knippert. Als dit gebeurt, verwijder dan de accu en plaats deze terug in de oplader.

Als het probleem aanhoudt, probeer dan een andere accu om te bepalen of de oplader goed werkt. Als de nieuwe accu correct wordt opgeladen, is de originele accu defect en moet deze worden geretourneerd naar een servicecentrum of een andere inzamelplaats voor recycling. Als de nieuwe accu dezelfde probleemindicatie geeft als de originele accu, laat dan de oplader en de accu testen in een erkend servicecentrum.

WARME/KOUDE VERTRAGING
Deze oplader heeft een warm/koud-vertraging: wanneer de oplader een accu detecteert die warm is, start hij automatisch een vertraging, waarbij het opladen wordt opgeschort totdat de accu is afgekoeld. Nadat de accu is afgekoeld, schakelt de oplader automatisch over naar de acculaadmodus. Deze functie zorgt voor een maximale levensduur van de accu. Het rode lampje knippert lang, dan kort, in de warm/koud-vertraging.

DE ACCU IN DE OPLADER LATEN ZITTEN
De oplader en de accu kunnen aangesloten blijven met de laadindicator die aangeeft dat de accu is opgeladen.

ZWAKKE ACCU'S: Zwakke accu's blijven functioneren, maar er mag niet worden verwacht dat ze zoveel werk verrichten.

DEFECTE ACCU'S: Deze oplader laadt geen defecte accu op. De oplader geeft een defecte accu aan door te weigeren te branden of door een probleem met de accu of de oplader weer te geven.
OPMERKING: Dit kan ook een probleem met een oplader betekenen.

PROBLEMATISCHE STROOMLEIDING
Sommige opladers hebben een indicator voor een problematische stroomleiding. Wanneer de oplader wordt gebruikt met sommige draagbare stroombronnen, zoals generatoren of bronnen die DC omzetten in AC, kan de oplader de werking tijdelijk onderbreken en het rode lampje laten knipperen met twee snelle knipperingen, gevolgd door een pauze. Dit geeft aan dat de stroombron buiten de limieten ligt.

Belangrijke opmerkingen over het opladen

1. De langste levensduur en de beste prestaties kunnen worden verkregen als de accu wordt opgeladen wanneer de luchttemperatuur tussen 18 °C en 24 °C ligt. Laad de accu NIET op bij een luchttemperatuur lager dan +4,5 °C of hoger dan +40,5 °C. Dit is belangrijk en voorkomt ernstige schade aan de accu.
2. De oplader en de accu kunnen warm aanvoelen tijdens het opladen. Dit is een normale toestand en duidt niet op een probleem. Om de koeling van de accu na gebruik te vergemakkelijken, moet u voorkomen dat u de oplader of de accu in een warme omgeving plaatst, zoals in een metalen schuur of een niet-geïsoleerde aanhangwagen.
3. Een koude accu laadt ongeveer de helft van de snelheid op van een warme accu. De accu laadt gedurende de hele laadcyclus met die lagere snelheid op en keert niet terug naar de maximale laadsnelheid, zelfs niet als de accu opwarmt.
4. Als de accu niet goed oplaadt:
   1. C controleer de werking van het stopcontact door een lamp of ander apparaat aan te sluiten;
   2. Controleer of het stopcontact is aangesloten op een lichtschakelaar die de stroom uitschakelt wanneer u de lichten uitdoet;
   3. Verplaats de oplader en de accu naar een locatie waar de omgevingstemperatuur ongeveer 18 °C – 24 °C is;
   4. Als de oplaadproblemen aanhouden, breng dan het apparaat, de accu en de oplader naar uw plaatselijke servicecentrum.
5. De accu moet worden opgeladen wanneer deze onvoldoende stroom levert voor klussen die voorheen gemakkelijk konden worden geklaard. GA NIET DOOR met het gebruik onder deze omstandigheden. Volg de oplaadprocedure. U kunt een gedeeltelijk gebruikte accu ook opladen wanneer u maar wilt, zonder nadelige gevolgen voor de accu.
6. Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalschilfers, staalwol, aluminiumfolie of een ophoping van metaaldeeltjes, moeten uit de buurt van de opladerholtes worden gehouden. Trek altijd de stekker van de oplader uit het stopcontact als er geen accu in de holte zit. Trek de stekker van de oplader uit het stopcontact voordat u deze probeert schoon te maken.
7. Niet bevriezen of de oplader onderdompelen in water of een andere vloeistof.

Gevaar voor elektrische schokken. Zorg ervoor dat er geen vloeistof in de oplader komt. Dit kan leiden tot een elektrische schok.

Gevaar voor brandwonden. Dompel de accu niet onder in vloeistof en zorg ervoor dat er geen vloeistof in de accu komt. Probeer nooit de accu te openen, om welke reden dan ook. Als de plastic behuizing van de accu breekt of barst, stuur deze dan terug naar een servicecentrum voor recycling.

Opslagadvies

1. De beste opslagplaats is een koele en droge plaats, uit de buurt van direct zonlicht en overmatige hitte of kou.
2. Voor lange opslag wordt aanbevolen om een volledig opgeladen accu op een koele, droge plaats buiten de oplader te bewaren voor een optimaal resultaat.
   OPMERKING: Accu's mogen niet volledig ontladen worden opgeslagen. De accu moet voor gebruik worden opgeladen.

BEWAAR DEZE INSTRUCTIES

ONDERDELEN

BEOOGD GEBRUIK
Deze draadtrimmer is ontworpen voor professionele trimtoepassingen
NIET gebruiken in natte omstandigheden of in aanwezigheid van ontvlambare vloeistoffen of gassen.
Deze draadtrimmer is een professioneel apparaat. LAAT kinderen er niet mee in aanraking komen. Toezicht is vereist wanneer onervaren gebruikers dit apparaat gebruiken.

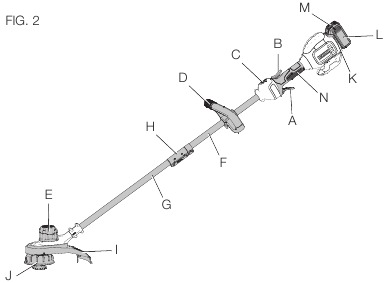

Zie (Afb. 2)

1. Variabele snelheidstrekker
2. Vergrendelingshendel
3. Snelheidsregelschakelaar
4. Extra handgreep
5. Motorhuis
6. Bovenste trimmerstang
7. Onderste trimmerstang
8. Stangbeugel
9. Beschermkap
10. Spoelhuis
11. Accuhuis
12. Accu (mogelijk niet meegeleverd)
13. Accuontgrendelknop
14. Handgreep

MONTAGE

De stang monteren

1. Om de stang te monteren, lijnt u de bovenste trimmerstang (F) en de onderste trimmerstang (G) uit, zoals weergegeven in figuur 3. Druk op de vergrendelknop (O) en schuif de bovenste stang in de onderste stang. Zorg ervoor dat de vergrendelknop in het vergrendelingsgat (P) valt.

2. Zet de stangen vast door de middelste bout (Q) vast te draaien met de meegeleverde sleutel (R), zoals weergegeven in figuur 4.


De extra handgreep bevestigen

Zie Afb. 5

1. Schuif de extra handgreep (D) in het bovenste gat van de handgreepbasis (S).
2. Houd de extra handgreep op zijn plaats en draai de handgreepbout (T) in de handgreep vanaf de onderkant van de handgreepbasis.
3. Draai de handgreepbout vast met de meegeleverde sleutel (R). Zorg ervoor dat de handgreep stevig is bevestigd.
4. Herhaal dit voor de andere kant van de extra handgreep.

Afstelling

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u afstellingen uitvoert of hulpstukken of accessoires verwijdert/installeert.

Verwijder nooit de beschermkap. Dit kan leiden tot schade of persoonlijk letsel.

GEBRUIK HET APPARAAT NOOIT ZONDER DAT DE BESCHERMKAP STEVIG OP ZIJN PLAATS ZIT. De beschermkap moet altijd goed op het apparaat zijn bevestigd om de gebruiker te beschermen.

De trimmer wordt volledig gemonteerd geleverd. De extra handgreep (D) is zo geplaatst dat de balans maximaal is. Als afstelling echter nodig is, draai dan de vier bouten (6A) los met een zeskantsleutel en schuif de extra handgreep omhoog of omlaag over de bovenste trimmerstang (F), zoals weergegeven in figuur 6.

WERKING

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert.

Gebruik altijd de juiste oogbescherming die voldoet aan ANSI Z87.1 (CAN/CSA Z94.3) tijdens het bedienen van dit apparaat.

Verwijder de batterij voordat u onderdelen monteert, aanpassingen maakt of accessoires vervangt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van de TRIMMER.

Voordat u begint met trimmen, gebruikt u alleen de juiste soort snijdraad. Gebruik geen draad, snoer of touwachtige objecten die verstrikt kunnen raken in

Inspecteer het te trimmen gebied en verwijder de roterende draad of spoel. Wees bijzonder voorzichtig om draad te vermijden dat mogelijk naar buiten is gebogen in het pad van het apparaat, zoals weerhaken aan de basis van een hekwerk.

De accu plaatsen en verwijderen

Voordat u de batterij verwijdert of plaatst, moet u ervoor zorgen dat de vergrendelingshendel niet is ingeschakeld om activering van de trekker te voorkomen.

De accu plaatsen: Plaats de accu (L) in de accu-behuizing (K) zoals weergegeven in Afbeelding 7 totdat deze volledig is geplaatst en een hoorbare klik te horen is.

Zorg ervoor dat de accu volledig is geplaatst en vergrendeld in de juiste positie.

De accu verwijderen: Druk op de ontgrendelknop van de batterij (M) op de batterij en trek de accu uit het apparaat, zoals weergegeven in Afbeelding 8.

Accu's met brandstofmeter

(Afb. 9)
Sommige DeWALT-accu's zijn voorzien van een brandstofmeter die bestaat uit drie groene ledlampjes die het laadniveau van de accu aangeven.
Om de brandstofmeter te activeren, houdt u de brandstofmeterknop (9A) ingedrukt. Een combinatie van de drie groene ledlampjes licht op en geeft het resterende laadniveau aan. Wanneer het laadniveau in de accu onder de bruikbare limiet ligt, licht de brandstofmeter niet op en moet de accu worden opgeladen.

OPMERKING: De brandstofmeter is slechts een indicatie van de resterende lading van de accu. Het geeft geen indicatie van de functionaliteit van het apparaat en is onderhevig aan variatie op basis van productcomponenten, temperatuur en toepassing door de eindgebruiker.

Voor meer informatie over accu's met brandstofmeter kunt u bellen met 1-800-4-DeWALT (1-800-433-9258) of onze website bezoeken www.dewalt.com.

Het apparaat in- en uitschakelen

(Afb. 2)
Om het apparaat in te schakelen, knijpt u in de vergrendelingshendel (B) en vervolgens in de variabele snelheidshendel (A). Om het apparaat uit te schakelen, laat u de variabele snelheidshendel en de vergrendelingshendel los.

Probeer nooit de trekker in de aan-stand te vergrendelen.

Snelheidsregelaar

(Afb. 2)
Met deze draadtrimmer kunt u kiezen om met een efficiëntere snelheid te werken om de looptijd voor grotere klussen te verlengen, of de trimmersnelheid te versnellen voor krachtig snijden.

Om de looptijd te verlengen, duwt u de snelheidsregelaar (C) naar voren in de richting van de extra handgreep (D) in de "LO"-positie. Deze modus is het meest geschikt voor grotere projecten die meer tijd nodig hebben om te voltooien.

Om de trimmer te versnellen, trekt u de snelheidsregelaar terug in de richting van de accu-behuizing (I) in de "HI"-positie. Deze modus is het meest geschikt om door zwaardere begroeiing te snijden en voor toepassingen die een hoger toerental nodig hebben.

OPMERKING: In de "HI"-modus is de looptijd korter in vergelijking met de "LO"-modus.

Trimmen

Zet de trimmer aan, kantel deze en zwaai van links naar rechts, zoals weergegeven in Afbeelding 10.

Houd een minimale afstand van 610 mm (24 inch) tussen de beschermkap en uw voeten aan, zoals weergegeven in Afbeelding 11.

Houd de roterende draad ongeveer parallel aan de grond (niet meer dan 30 graden gekanteld). Deze trimmer is geen kantensnijder. KANTEL de trimmer NIET zodat de draad in een rechte hoek met de grond draait. Rondvliegend vuil kan ernstig letsel veroorzaken.

Draadtoevoer van de bump-feed-unit

Uw trimmer gebruikt nylondraad met een diameter van 2,032 mm (0,080 inch). De snijdraad slijt sneller en vereist meer toevoer als er langs trottoirs of andere schurende oppervlakken wordt gesneden of als er zwaarder onkruid wordt gesneden.
Naarmate u de trimmer gebruikt, wordt de draad korter door slijtage. Tik zachtjes met de trimmer op de grond terwijl u op normale snelheid draait en de draad wordt toegevoerd.

OPMERKING: Het verlengen van de nylondraad voorbij de 330 mm (13 inch) zwad heeft een negatieve invloed op de prestaties, de looptijd en de levensduur van de trimmer vanwege het potentieel van schade aan de motor. Als u dit doet, kan de garantie vervallen.

Nuttige tips voor het snijden

• Gebruik de punt van de draad om te snijden; forceer de draadkop niet in ongesneden gras.
• Draad- en lattenhekken veroorzaken extra draadslijtage, zelfs breuk. Stenen en bakstenen muren, stoepranden en hout kunnen de draad snel verslijten.
• Laat de spoeldop niet over de grond of andere oppervlakken slepen.
• Snijd bij lange groei van boven naar beneden en overschrijd niet de 304,8 mm (12 inch) hoog.
• Houd de trimmer gekanteld naar het gebied dat wordt gesneden; dit is het beste snijgebied.
• De trimmer snijdt bij het passeren van het apparaat van links naar rechts. Dit voorkomt dat er vuil naar de bediener wordt gegooid.
• Vermijd bomen en struiken. Boomschors, houten lijsten, gevelbekleding en hekpalen kunnen gemakkelijk worden beschadigd door de draad.

Vervangende accessoires

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert.

Het gebruik van accessoires die niet door DeWALT worden aanbevolen voor gebruik met dit apparaat kan gevaarlijk zijn.

Gebruik geen messen of andere accessoires of hulpstukken dan die door DeWALT worden aanbevolen op deze trimmer. Dit kan leiden tot ernstig letsel of productschade.

Gebruik DeWALT-vervangingsdraad modelnr. DWO1DT801 of DWO1DT802.

• Gebruik bij het vervangen van de draad alleen draad met een diameter van 2,032 mm (0,080 inch) (MODEL NR. DWO1DT801 OF DWO1DT802 wordt aanbevolen). Andere maten kunnen de prestaties verminderen of schade aan de trimmer veroorzaken.

De snijdraad vervangen

(Afb. 2, 12–15)

Om schade aan het apparaat te voorkomen, snijdt u de snijdraad af, als deze buiten het trimmes uitsteekt, zodat deze net het mes bereikt.

1. Verwijder de batterij.
2. Draai de spoel (12A) met de klok mee om te ontgrendelen, zoals weergegeven in Afbeelding 12. De witte nok (15B) in de spoel draait weg van het spoelvenster (12B) om aan te geven dat deze is ontgrendeld.

3. Trek de spoel recht naar buiten om deze te verwijderen.
4. Verwijder al het vuil en gras van de spoel en behuizing.
5. Wikkel eerst nieuwe draad in de geul van de spoel die zich het dichtst bij de houdsleuven (13C) bevindt, zoals weergegeven in Afbeelding 13.

6. Plaats het uiteinde van de snijdraad (13A) in het bevestigingsgat (13B).
7. Wikkel de snijdraad op de spoel in de richting van de pijl op de bodem van de spoel. Zorg ervoor dat u de draad netjes en in lagen opwikkelt. Kruis niet (Afb. 14).

8. Wanneer de opgewikkelde snijdraad het begin van de houdsleuven (13C) bereikt, knipt u de draad op ongeveer 106 mm (4 inch) af.
9. Duw de draad in de houdsleuven aan één kant van de spoel om de eerste draad vast te houden terwijl u de tweede draad opwikkelt.
10. Herhaal de bovenstaande procedure voor de tweede snijdraad op het onderste deel van de spoel.

Voordat u begint met trimmen, gebruikt u alleen de juiste soort snijdraad. Zorg ervoor dat de snijdraad aanwezig is in beide delen van de spoel, zoals weergegeven in Afbeelding 14.

11. Zodra beide draden rond de spoel (12A) zijn gewikkeld, plaatst u uw duim en vinger op de houdsleuven om de draad verder vast te zetten en voert u het uiteinde van elke draad door de twee gaten (15A) aan weerszijden van de kop in de spoelbehuizing (H), zoals weergegeven in Afbeelding 15.
12. Lijn de witte nokken (15B) in de spoelbehuizing uit met de uitsparingen (15C) van de spoel. Lijn de houdsleuven (13C) zo dicht mogelijk uit met de twee gaten (15A).
13. Duw de spoel in de spoelbehuizing en draai tegen de klok in om de spoel op zijn plaats te vergrendelen. Zorg ervoor dat de witte nok (15B) in het spoelvenster (12B) verschijnt. Zorg ervoor dat de draad niet losraakt en rond de as onder de spoel wikkelt.
14. Trek aan beide uiteinden van de snijdraad om ze uit de houdsleuven los te maken. Als de draad voorbij het snijmes op de beschermkap uitsteekt, snijdt u de draad af zodat deze net het mes bereikt.

ONDERHOUD

Om het risico op ernstig persoonlijk letsel te verminderen, moet u het apparaat uitschakelen en de batterij verwijderen voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert.

1. Houd de luchtinlaatsleuven (16A) schoon om oververhitting te voorkomen.
2. Uw trimmersnoer kan na verloop van tijd uitdrogen. Om uw snoer in topconditie te houden, bewaart u het reserve snoer in een plastic, afsluitbare zak met een eetlepel water.
3. Plastic onderdelen kunnen worden gereinigd door 16A met een mild schoonmaakmiddel en een vochtige doek.
4. Het snoermes aan de rand van de beschermkap kan na verloop van tijd bot worden. Het wordt aanbevolen om de scherpte van het mes periodiek bij te werken met een vijl.

Reinigen

Blaas vuil en stof uit alle ventilatieopeningen met schone, droge lucht minstens één keer per week. Om het risico op oogletsel te minimaliseren, moet u altijd een ANSI Z87.1 goedgekeurde oogbescherming dragen wanneer u dit uitvoert.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het apparaat. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en een mild schoonmaakmiddel. Laat nooit vloeistof in het apparaat komen; dompel nooit een onderdeel van het apparaat in een vloeistof.

INSTRUCTIES VOOR HET REINIGEN VAN DE OPLADER

Gevaar voor elektrische schokken. Koppel de oplader los van het stopcontact voordat u deze reinigt. Vuil en vet kunnen worden verwijderd van de buitenkant van de oplader met behulp van een doek of zachte niet-metalen borstel. Gebruik geen water of reinigingsmiddelen.

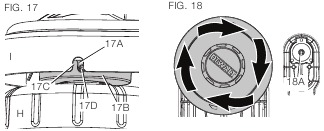

Spoelbehuizing vervangen

(Fig. 17–18)

1. Draai de spoelbehuizing (H) totdat het gat (17A) in de as (17B) is uitgelijnd met de inkeping (17C) in de beschermkap (I). Een derde gat in de motorbehuizing (17D) is zichtbaar zoals weergegeven in figuur 14. Steek een schroevendraaier door alle drie de gaten om te voorkomen dat de spoelbehuizing draait.
2. Draai de spoelbehuizing met de klok mee zoals weergegeven in figuur 18.
3. Steek een schroevendraaier terug door de drie gaten (17A, 17C en 17D) en draai de nieuwe spoelbehuizing tegen de klok in en stevig vast op de bout (18A) die uit de trimmer steekt.

Beschermkap vervangen

Gebruik het apparaat nooit zonder dat de beschermkap stevig op zijn plaats zit.

(Fig. 19–20)

1. Verwijder de spoelbehuizing zoals beschreven in het gedeelte "Spoelbehuizing vervangen".
2. Verwijder de 4 beschermkapschroeven (19A) die worden weergegeven in figuur 19.

3. Til de beschermkap in een hoek eraf zoals weergegeven in figuur 20.

4. Om een nieuwe beschermkap te bevestigen, schuift u het lipje (21A) van de nieuwe beschermkap onder de rand (21B) van de motorbehuizing (E) en laat u vervolgens de achterkant van de beschermkap op zijn plaats zakken zoals weergegeven in figuur 18.

5. Plaats de 4 beschermkapschroeven (19A) terug en draai ze stevig vast.
6. Plaats de spoelbehuizing terug zoals beschreven in het gedeelte "Spoelbehuizing vervangen".

Accessoires

Aangezien accessoires, anders dan die aangeboden door DeWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit apparaat gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen DeWALT aanbevolen accessoires worden gebruikt met dit product.

Aanbevolen accessoires voor gebruik met uw apparaat zijn tegen extra kosten verkrijgbaar bij uw plaatselijke servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286, bel 1-800-4-D e (1-800-433-9258) of bezoek onze website: www.dewalt.com.

Reparaties

De oplader en de batterij zijn niet te onderhouden. Er bevinden zich geen onderhoudbare onderdelen in de oplader of de batterij.
Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties, onderhoud en afstellingen (inclusief borstelinspectie en -vervanging) worden uitgevoerd door een DeWALT-fabrieksservicecentrum, een erkend DeWALT-servicecentrum of ander gekwalificeerd servicepersoneel. Gebruik altijd identieke vervangingsonderdelen.

Online registreren

Bedankt voor uw aankoop. Registreer uw product nu voor:

• GARANTIESERVICE: Door uw product te registreren, kunt u een efficiëntere garantieservice verkrijgen als er een probleem is met uw product.
• BEVESTIGING VAN EIGENDOM: In geval van een verzekeringsverlies, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als uw aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is onder de Federal Consumer Safety Act.

Registreer online op www.dewalt.com/register

PROBLEEMOPLOSSING

Drie jaar beperkte garantie

DeWALT zal gedurende drie jaar vanaf de aankoopdatum alle defecten als gevolg van materiaal- of fabricagefouten kosteloos repareren. Voor meer informatie over de garantie en garantie-reparatie-informatie kunt u terecht op www.dewalt.com of bellen met 1-800-4-DeWALT (1-800-433-9258).

GRATIS VERVANGING VAN WAARSCHUWINGSLABEL:
Als uw waarschuwingslabels onleesbaar worden of ontbreken, bel dan 1-800-4-DeWALT (1-800-433-9258) voor een gratis vervanging.

Als u vragen of opmerkingen heeft, neem dan contact met ons op.
1-800-4-DeWALT • www.dewalt.com

Referenties

• Officiële website van DEWALT® Power Tools | Gegarandeerd sterk®
• Aanmelden en account aanmaken | DEWALT

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt DCST920, DCST920B Handleiding

Beschikbare talen
