DreamLine ENIGMA-AIR, handleiding Enigma Series

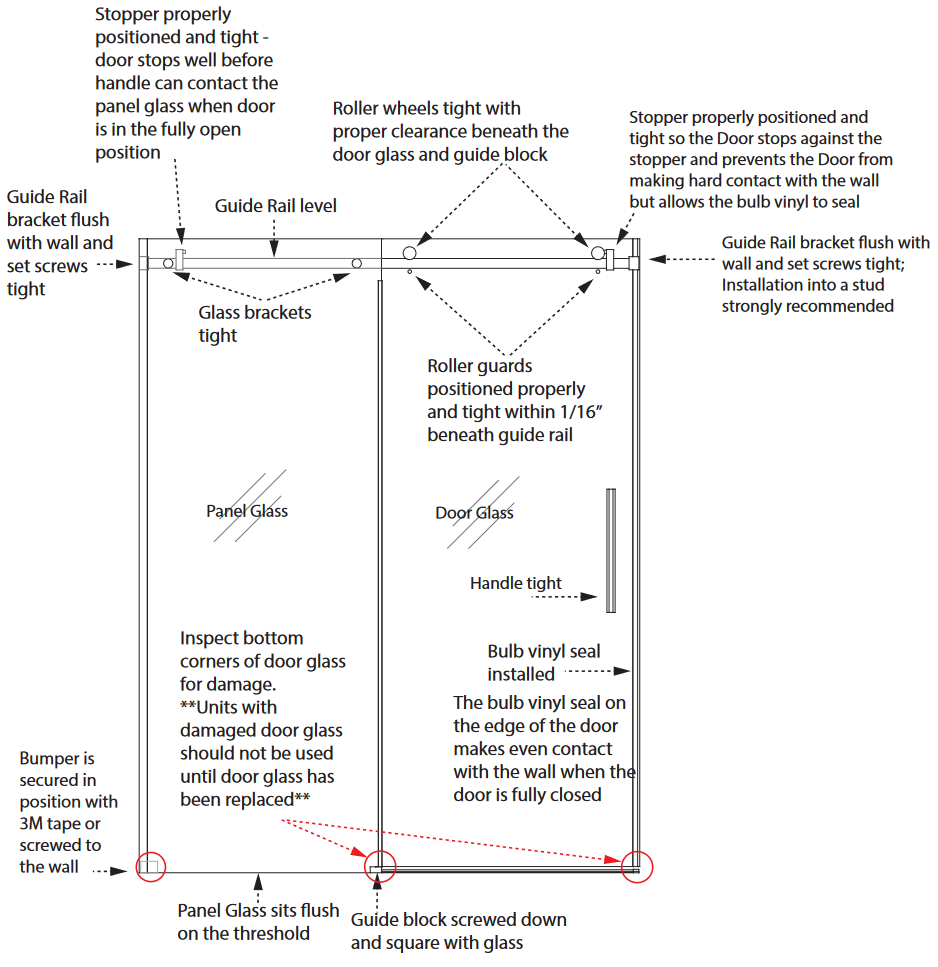

Rechterdeurinstallatie als voorbeeld

Rollerwielen naar behoefte afgesteld, zodat de bulb vinyl afdichting gelijkmatig contact maakt met de muur van boven naar beneden

Om de stoppers (#05) vast te zetten: Breng Thread Lock-lijm aan op de schroefdraad van de stelschroeven tijdens de definitieve installatie. Draai de stelschroeven volledig vast met de meegeleverde inbussleutel.

* Stopperlocaties gemeten vanaf de muur tot het midden van de stopper:

• Paneelzijde: 4-3/4" (+/-) (maar niet minder dan 4-1/2")
• Deurzijde: 4" (+/-) (afhankelijk van openings voorwaarden)

Aanbevolen om threadlock aan te brengen op:

• Stelschroeven stopper
• Bouten rolbeschermer
• Wielbouten
• Glasbeugelbouten

Alle vinyl pakkingen en hulzen moeten correct worden geïnstalleerd tussen alle hardware en glas om glas-op-metaal contact te voorkomen

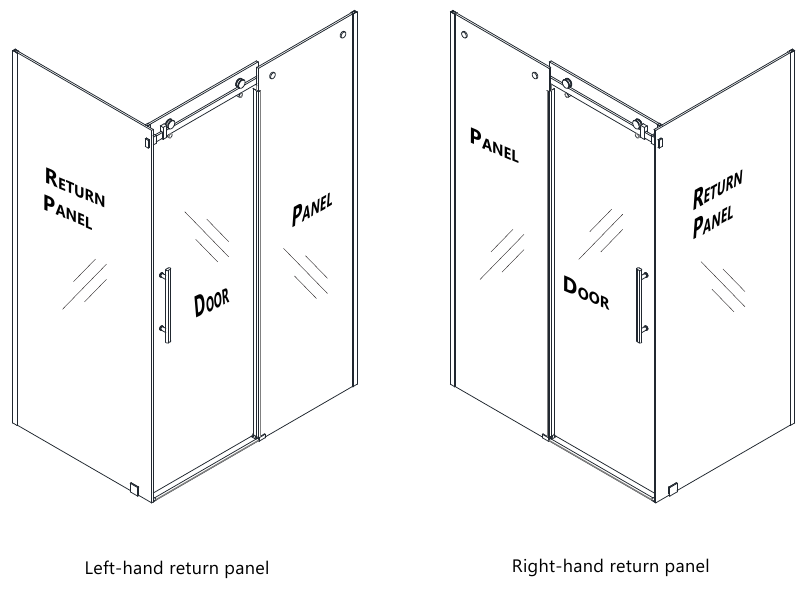

Handing informatie

LET OP: Deze deur is omkeerbaar voor rechts- of links-handse installatie. De rechtse retourpaneelinstallatie wordt als voorbeeld getoond in deze handleiding. Voor de linkse retourpaneelinstallatie begint u eenvoudigweg aan de andere muur en draait u de oriëntatie van de weergegeven stappen om.

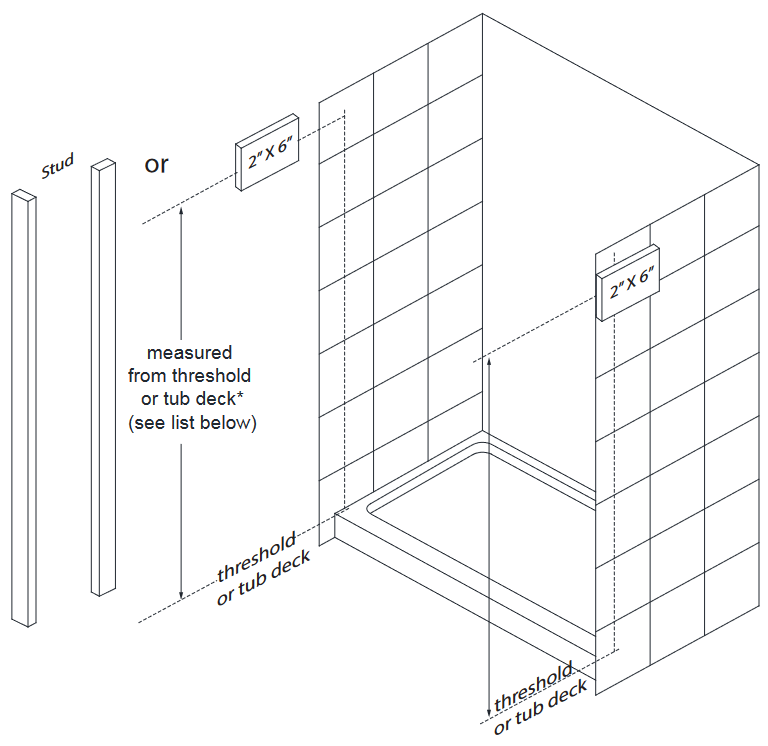

Versteviging voor Enigma Series

Zwaar glazen frameloze schuifdeur voor douche of bad
installeer 2"x 6" houten blokkering tussen de stijlen waar de geleiderailbeugels aan de muur worden bevestigd

*Blokkeringshoogtevereiste (tot midden) gemeten vanaf drempel of badrand:
Enigma Air, Enigma Sky = 73" voor douche ht / 59" voor bad ht
Enigma X, Enigma XO = 72-1/2" voor douche ht / 58-1/2" voor bad ht
Enigma Z = 73-1/2" voor douche ht / 59-1/2" voor bad ht
Enigma = 75-1/2" alleen voor douche ht

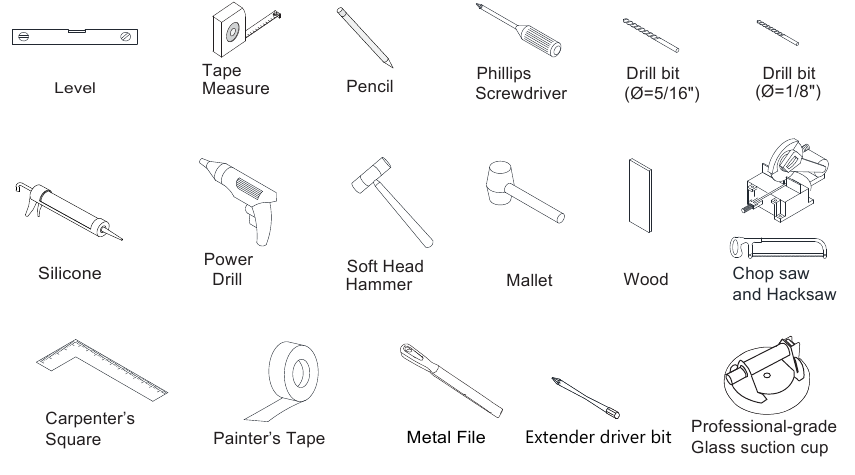

Benodigde gereedschappen

Tip: Meet de afgewerkte opening voordat u verdergaat met de installatie om er zeker van te zijn dat de juiste modelmaat is besteld.
Tip: Bedek vóór de installatie de douche-/badafvoer met tape om te voorkomen dat u schroeven of kleine onderdelen kwijtraakt.
Tip: Stel de koppeling van de schroefmachine in op een lage stand bij het installeren van schroeven en bouten om te voorkomen dat de koppen worden gestript.
Drempel moet waterpas zijn.

LET OP: Pak uw apparaat zorgvuldig uit en inspecteer het. Leg het neer en identificeer alle onderdelen aan de hand van het epowp-diagram en de paklijst in deze handleiding als referentie. Voordat u de doos weggooit, controleert u of er kleine hardwarezakken zijn die mogelijk naar de bodem van de doos zijn gevallen. Als er onderdelen beschadigd zijn of ontbreken, neem dan contact op met DreamLine ® voor vervanging. De verzenddozen kunnen extra onderdelen bevatten die niet in uw modelconfiguratie worden gebruikt.
LET OP: Bewaar deze installatie-instructies voor toekomstig gebruik.

Diagram A


Het glasoppervlak met het ClearMax™ label moet met de binnenkant van de douche naar binnen worden geplaatst

Diagram B


Het glasoppervlak met het ClearMax™ label moet met de binnenkant van de douche naar binnen worden geplaatst

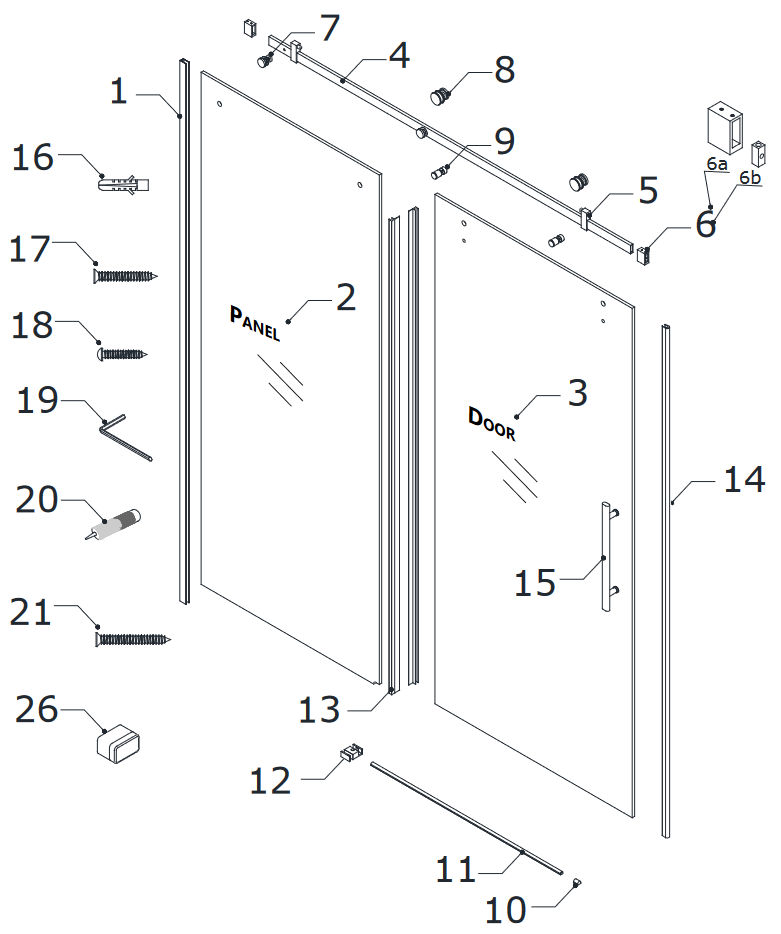

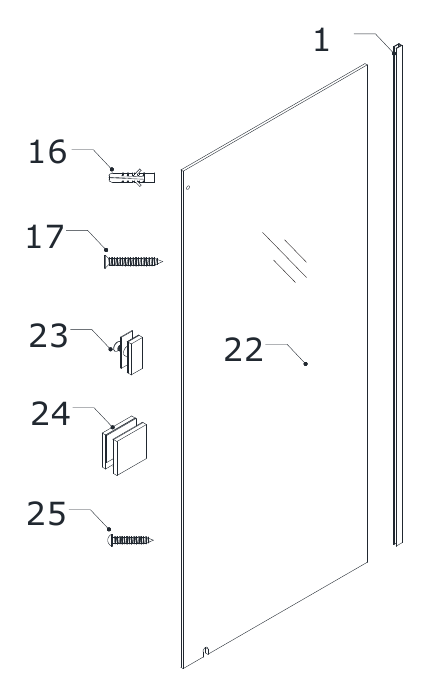

Onderdelenlijst-B

DOUCHEBEHUIZING PLAN

Totale buitenafmetingen van de geïnstalleerde behuizing

*gemeten vanaf de afgewerkte muur tot het buitenoppervlak van het retourpaneelglas

*gemeten vanaf de afgewerkte muur tot het buitenoppervlak van het retourpaneelglas
De rechtse retourpaneelinstallatie wordt als voorbeeld getoond in deze handleiding

Installatiestappen

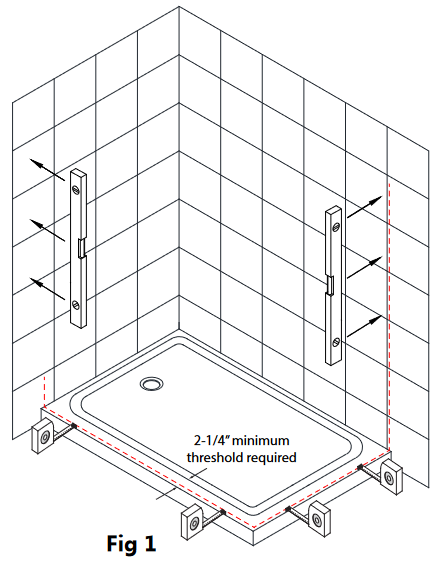

1. Controleer of beide afgewerkte muren loodrecht staan en de drempel waterpas is. Controleer of de drempel voldoet aan de minimale drempelvereiste van 2-1/4" voor dit apparaat. Vergelijk de buitenafmetingen van de behuizing met de drempel om er zeker van te zijn dat deze past voordat u met de installatie begint. (Fig. 1)
   LET OP: Dit model biedt geen mogelijkheid tot afstelling buiten het lood.
   LET OP: Dit model vereist een vlakke drempelruimte van minimaal 2-1/4" voor installatie.

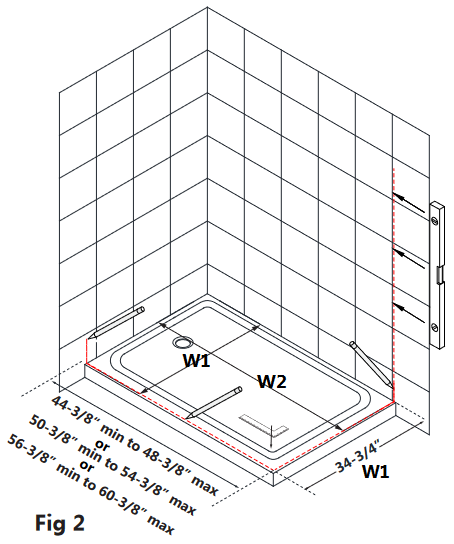

2. Meet de W2-maat van de afgewerkte hoek van de opening tot aan de terugkeerdrempel. (op basis van de modelgrootte zoals weergegeven in het "Douchecabineplan"). Meet vervolgens de W1-maat van 34-3/4" vanaf de muur als de breedte van het terugkeerpaneel. Dit zijn de buitenafmetingen van de geïnstalleerde behuizing. Gebruik een timmermanshoek en een rechte rand als geleider en verleng deze lijn over de primaire drempel naar de tegenoverliggende muur om te gebruiken als referentie in stap #14 tijdens de installatie van het U-profiel voor het inline paneelglas. (Fig. 2)
   W1 = 34-3/4"
   W2 = tussen 44-3/8" min > 48-3/8" max
   OF

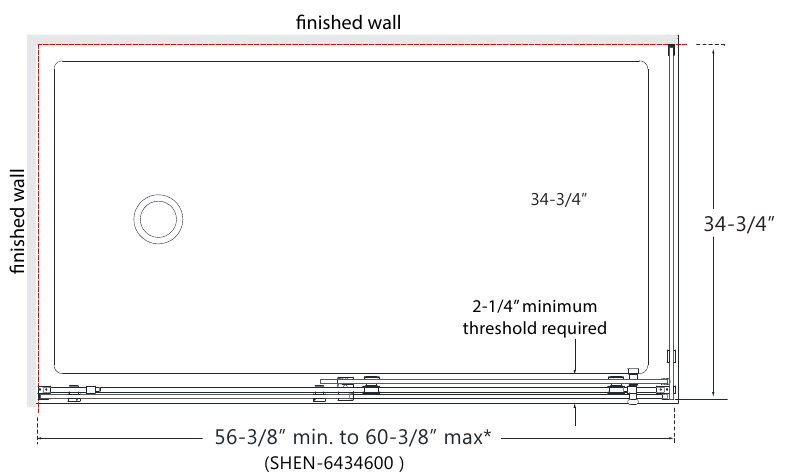

   W2= tussen 50-3/8" min tot 54-3/8" max
   OF
   W2= tussen 56-3/8" min tot 60-3/8" max

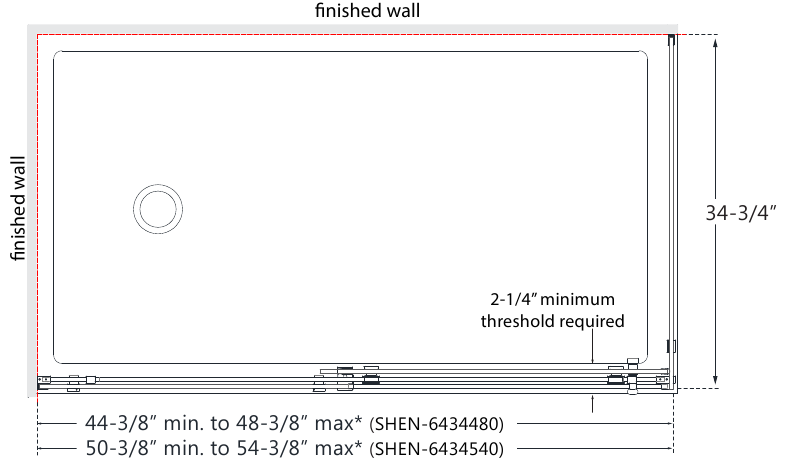

   Buitenafmetingen van de geïnstalleerde behuizing

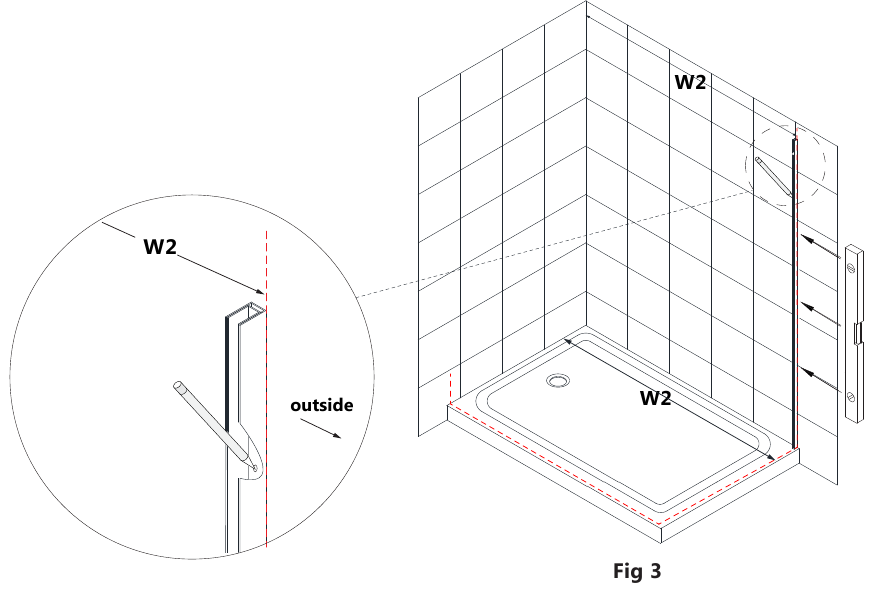

3. Lijn de buitenrand van het U-profiel (#01) uit met de binnenkant van de markering van de vorige stap aan de terugkeerpaneelzijde van de unit. Stel het U-profiel (#01) verticaal (loodrecht) waterpas, markeer de positie van het U-profiel (#01) op de muur en markeer de vier gaten voor het boren door de voorgeboorde gaten in het U-profiel. De plaatsing van dit U-profiel moet een opening creëren die binnen de modelafmetingen van het deurgedeelte valt, afhankelijk van de modelgrootte: <48" (SHEN-6434480) of <54" (SHEN-6434540) of <60" (SHEN-6434600) Zie het "Douchecabineplan" voor de totale afmetingen. (Fig. 3)

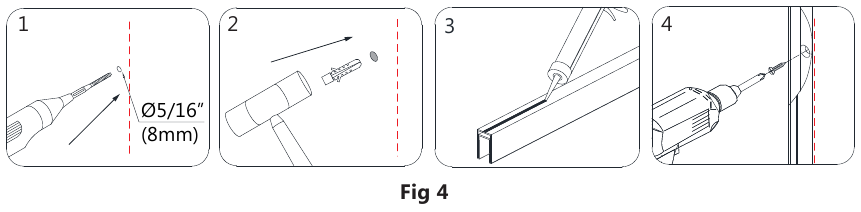

4. Zet het U-profiel (#01) opzij en boor de gaten in de muur met een Ø5/16" boor en steek de Ø5/16" plastic pluggen (#16) in de gaten. Breng siliconen aan in de schroefgaten en op het achteroppervlak van het U-profiel. Bevestig het U-profiel (#01) aan de muur met behulp van de ST4.2×40 verzonken schroeven (#17). (Fig. 4)


5. Bevestig de stationaire glasconnector (#23) door het gat aan de bovenkant van het stationaire glas (#22). Bevestig de onderste beugel (#24) aan de onderkant van het terugkeerpaneelglas (#22). Gebruik de meegeleverde pakkingen om metaalcontact met het glas te voorkomen. (Fig. 5)

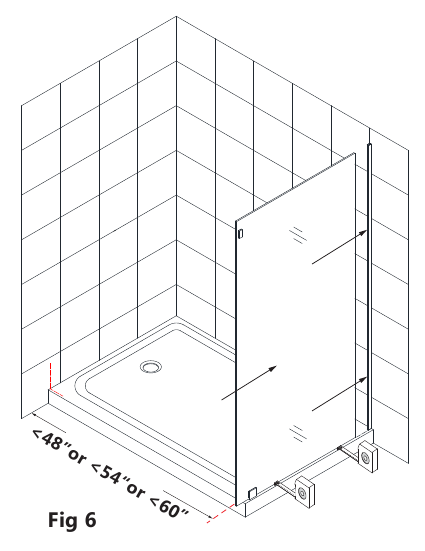

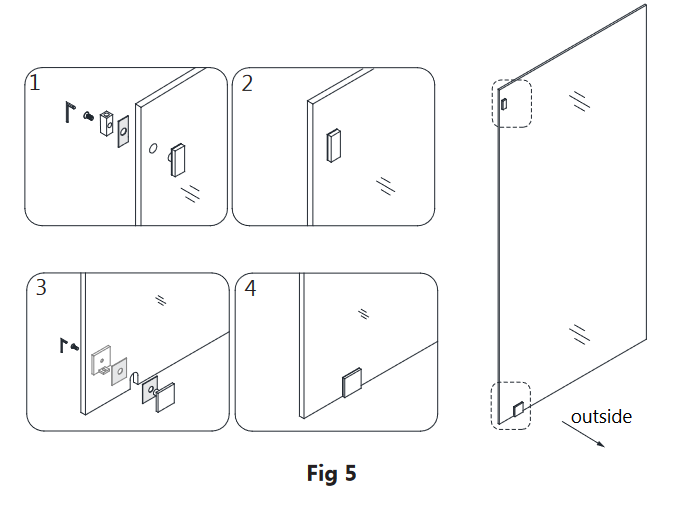

6. Plaats het terugkeerpaneelglas (#22) op de drempel. Schuif het terugkeerpaneelglas (#22) in het U-profiel (#01) en stel het verticaal waterpas (loodrecht). Zorg ervoor dat het terugkeerpaneelglas (#22) is uitgelijnd met de drempel. (Fig. 6)
   Wees voorzichtig om het glas niet tegen het U-profiel of de drempel te stoten.

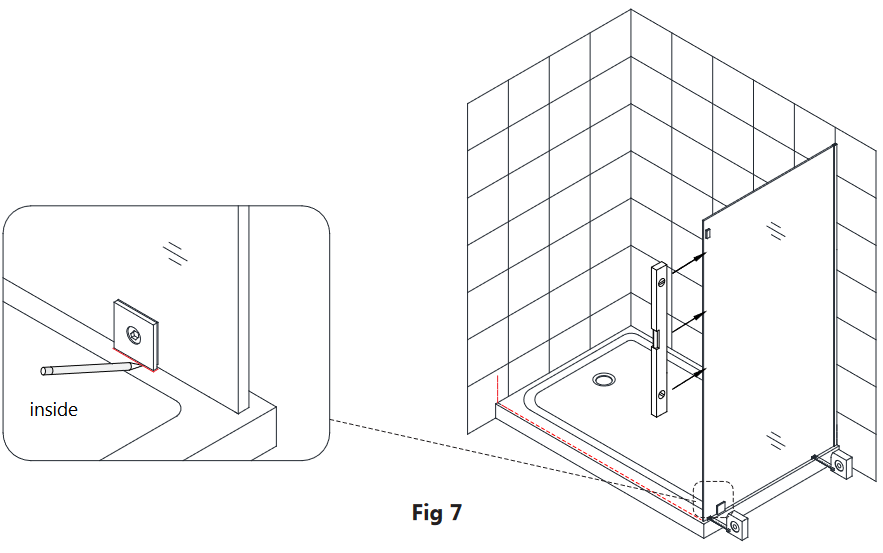

7. Trek de positie van de onderste beugel (#24) over op de drempel. (Fig. 7)


8. Schuif het terugkeerpaneelglas (#22) voorzichtig uit het U-profiel (#01) en zet het opzij. Verwijder de onderste beugel (#24) van het terugkeerpaneelglas (#22). (Fig. 8 en Fig. 9)

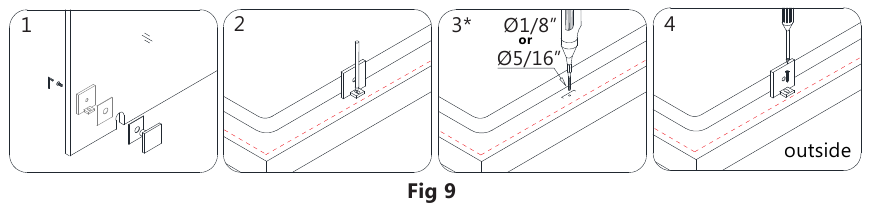

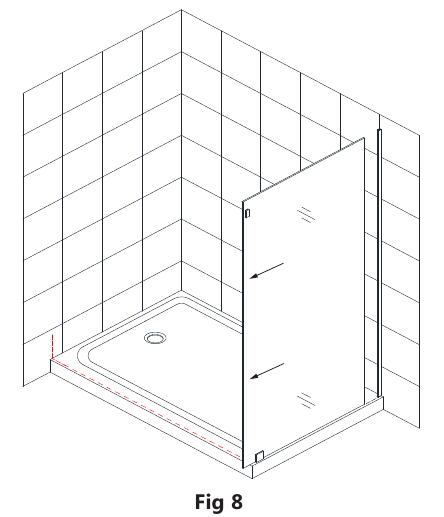

9. Plaats de basis van de onderste beugel (#24) terug op de gemarkeerde positie (Fig. 9.2) en markeer vervolgens het gat voor het boren op de drempel. *Boor een gat in de drempel met behulp van:
   • 1/8" boor voor een acrylbasis of
   • 5/16" boor voor een Ø5/16" plastic plug (#16) in een tegel drempel.
     Bevestig de onderste beugel (#24) aan de drempel met een en een truss-kopschroef ST4.2×55 (#25). (Fig. 9)

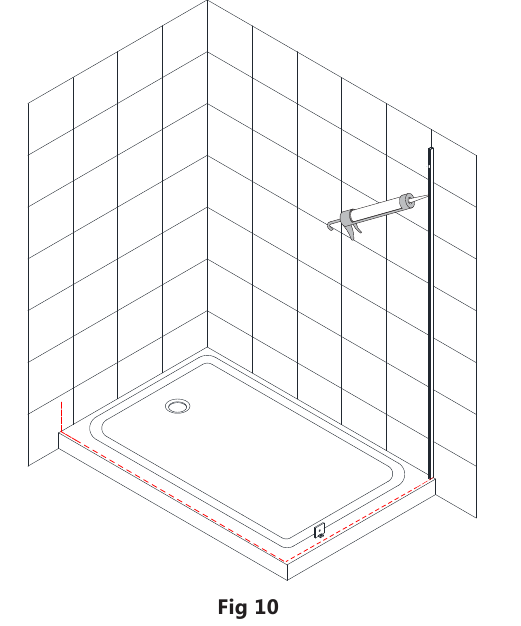

10. Breng siliconen van goede kwaliteit, bestand tegen schimmel, aan de binnenkant van het U-profiel (#01). (Fig. 10)

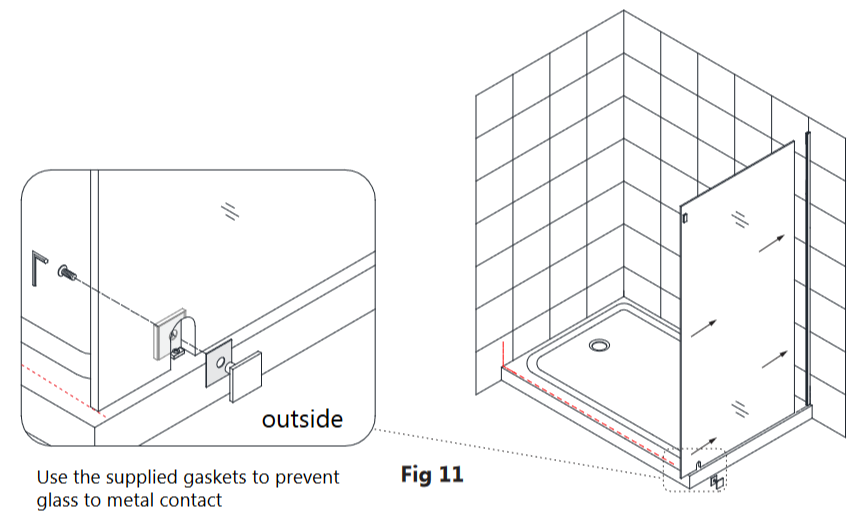

11. Plaats het terugkeerpaneelglas (#22) terug in het U-profiel (#01) en monteer de onderste beugel (#24) om het terugkeerpaneelglas (#22) vast te zetten. (Fig. 11)

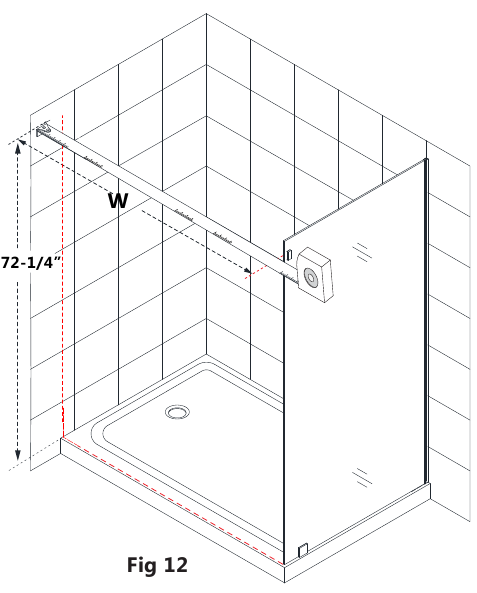

12. Meet de afstand van de afgewerkte muur tot het binnenoppervlak van het geïnstalleerde terugkeerpaneelglas (#22) (meet tot het oppervlak van het glas, niet tot het oppervlak van de geïnstalleerde beugel). Deze afstand vertegenwoordigt de afgewerkte openingsgrootte (W) die zal worden gebruikt om de afgewerkte snijmaat voor de geleiderail (#04) in de volgende stap te berekenen. (Fig. 12)

    • Meet de breedte (B) op een hoogte van 72-1/4"

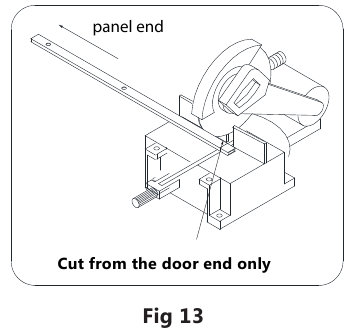

13. Gebruik een afkortzaag met een blad om roestvrij staal te zagen om de geleiderail (#04) op maat te zagen voor de voltooide opening. De geleiderail (#04) is 1" minder dan de modelmaat. en moet 1" minder worden gezaagd dan de voltooide openingsmaat (B). (Fig. 13)
    Voltooide opening (B) - 1" = voltooide zaaglengte

    Zaag de geleiderail (#04) alleen aan de deurkant, de kant tegenover de gaten voor de glazen beugel.
    Voltooide opening (B) - 1" = voltooide zaaglengte

    TIP: Gebruik een metaalvijl om eventuele bramen van het gezaagde uiteinde van de geleiderail (#04) te verwijderen.

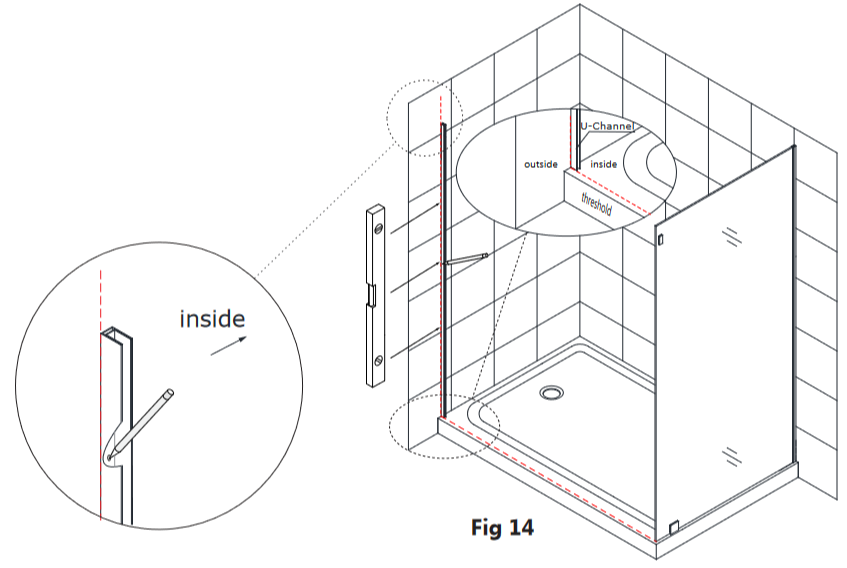

14. Lijn de buitenrand van het U-profiel (#01) uit met de binnenkant van de markering op de dorpel van stap 2. Stel het U-profiel (#01) verticaal waterpas, markeer de positie van het U-profiel (#01) op de muur en markeer de vier gaten om te boren. (Fig. 14)

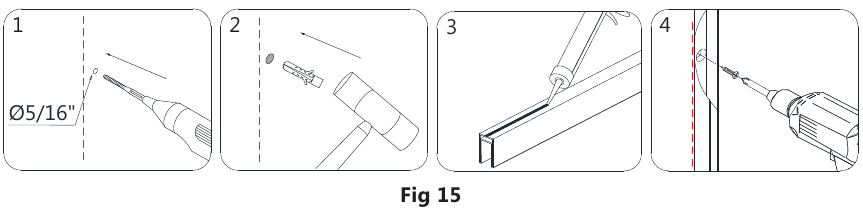

15. Verwijder het U-profiel en boor de gaten in de muur met een Ø5/16" boor en steek de Ø5/16" plastic muurankers (#16) in de gaten. Breng siliconen aan in de schroefgaten en op de achterkant van het U-profiel. Bevestig het U-profiel (#01) aan de muur met behulp van de verzonken schroeven ST4.2×40 (#17). (Fig. 15)

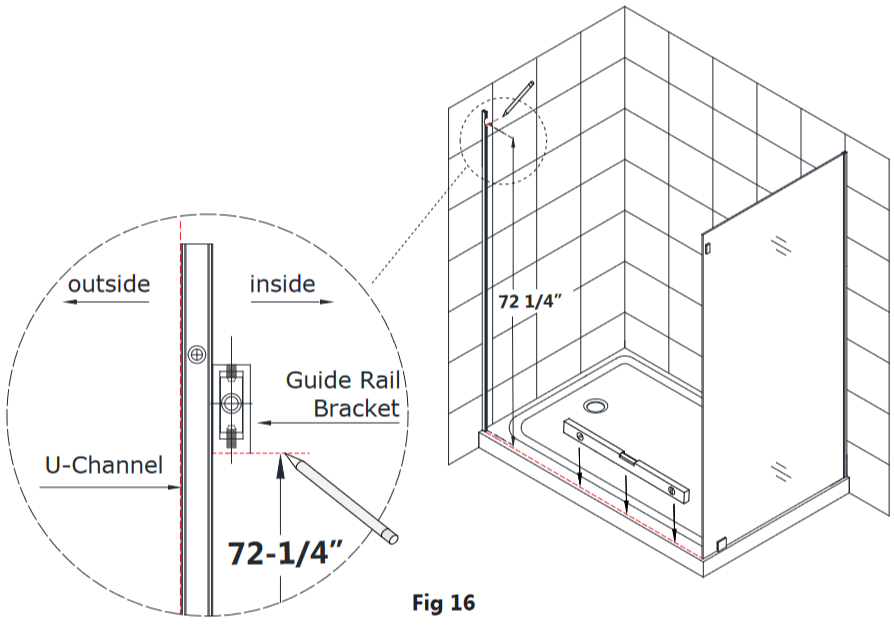

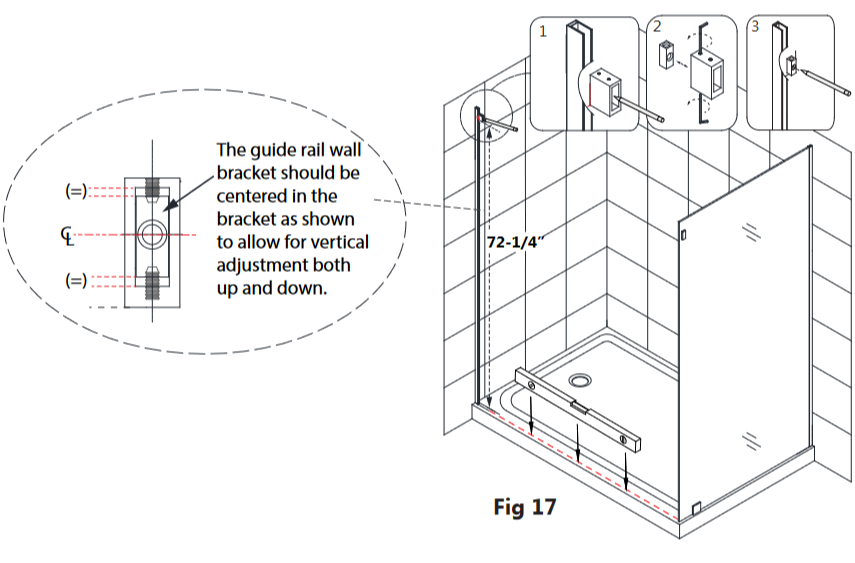

16. Meet vanuit de douche 72-1/4" omhoog vanaf de dorpel en markeer een punt op de muur aan de binnenkant van het U-profiel 2 (#01). Dit geeft de onderste positie van de geleiderailbeugel (#06) aan. (Fig. 16)


17. Houd de geleiderailbeugel (#06) in de gemarkeerde positie en gebruik een centerpons of een klein potlood om de muur te markeren door het gat om in de geleiderailbeugel (#06) te boren. (Fig. 17)
    Let op: de onderkant van de beugel is dikker dan de bovenkant en moet correct worden geïnstalleerd

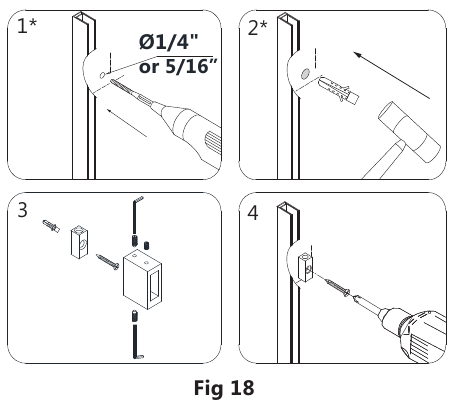

18. ** Boor een Ø5/16" ankergat en steek een Ø5/16" plastic muuranker (#16) in. Scheid de componenten van de geleiderailbeugel (#06) (6a en 6b). Installeer de geleiderailmuurbeugel (#06b) aan de muur met behulp van één verzonken schroef ST4.2 x 55 mm (#21). (Fig. 18)
    *OPMERKING: Installatie van de geleiderailbeugel in een stijl of 2" x 6" houten versteviging wordt sterk aanbevolen.
    **OPMERKING: Bij installatie op een stijl boort u een Ø1/4" gat tot aan het hout en gebruikt u geen muuranker.



19. Plaats het vaste glas (#02) in het geïnstalleerde U-profiel (#01). (Fig. 19)
    Wees voorzichtig dat u het glas niet tegen het U-profiel of de dorpel stoot.


20. Zorg ervoor dat het vaste glas (#02) parallel loopt aan de voorkant van de dorpel en markeer een referentielijn op de dorpel. Schuif het geleideblok (#12) in de inkeping van het vaste glas (#02). Zorg ervoor dat het haaks op het glas staat en gelijk ligt met de rand van het glas. Markeer de positie op de dorpel en markeer ook het gat om te boren met een potlood (of centerpons). De rubberen pakkingen moeten op hun plaats zitten om contact met het glas te voorkomen. (Fig. 20)



21. Nadat u de positie van het geleideblok (#12) hebt gemarkeerd, verwijdert u het samen met het vaste glas (#02) uit het U-profiel (#01) en zet u het voorzichtig opzij. (Fig. 21)

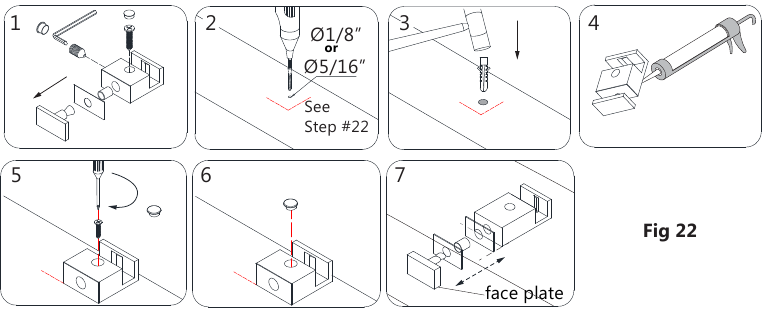

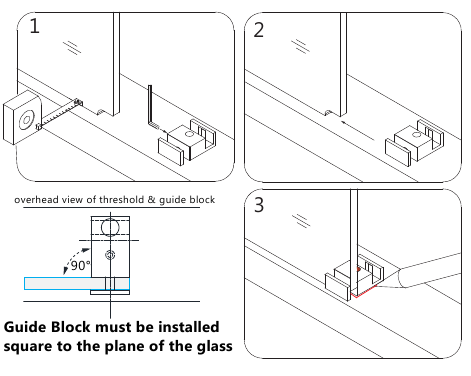

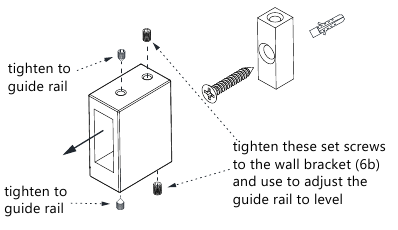

22. Om het geleideblok (#12) te installeren: draai de stelschroef aan de zijkant los en verwijder de voorplaat van het geleideblok (Fig. 22.1). Breng siliconen aan op de onderkant van het geleideblok (#12) en schroef het geleideblok (#12) aan de dorpel vast zoals hieronder beschreven:
    *OPMERKING:
    • Voor installatie in een acryl drempel: ◽boor een gat van Ø1/8" (3 mm) en gebruik de ST4.2 x 25 mm schroef met ronde kop (#18)
      OF
    • Voor installatie in een tegel drempel: ◽boor een gat van Ø5/16" (8 mm), installeer muurplug Ø5/16" (#16) en gebruik de verzonken schroef ST4.2 x 40 mm (#17). (Afb. 22)
      Opmerking: het geleidingsblok (#12) moet aan de drempel worden vastgeschroefd.
      TIP: Breng het deurglas in de douche voordat u het stationaire glas (#02) en de geleiderail permanent installeert. Zorg ervoor dat de handgreepgaten naar de juiste kant wijzen. Nadat het stationaire glas (#02) en de geleiderail (#04) zijn geïnstalleerd, is het mogelijk niet meer mogelijk om het deurglas gemakkelijk in de douche te krijgen. Gebruik altijd opvulling om het glas en de douchevlakken te beschermen.


23. Breng siliconen aan in het U-profiel (#01). Schuif het stationaire glas (#02) stevig in het geïnstalleerde U-profiel (#01) en plaats het voorzichtig in de groef van het geleidingsblok (#12). Draai de stelschroef vast om de voorplaat van het geleidingsblok strak tegen het glas te bevestigen. (Afb. 23)
    Wees voorzichtig om het glas niet tegen het U-profiel, de drempel, het geleidingsblok of een ander stuk glas te stoten.

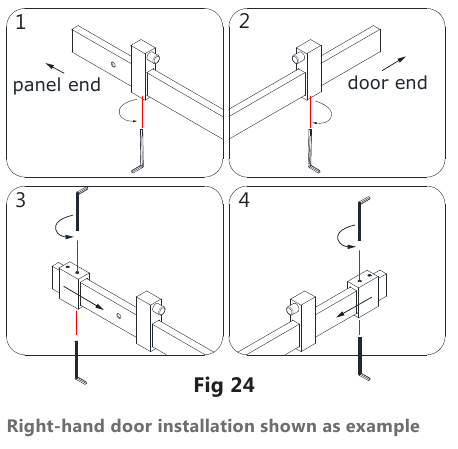

24. Bevestig de stoppers (#05) en geleiderailbeugels (#06) aan beide uiteinden van de geleiderail (#04). Zorg ervoor dat u de stopper aan de paneelzijde voorbij het eerste glasbevestigingsgat schuift. (Afb. 24)
    Merk op dat er een boven- en onderkant is aan de geleiderailbeugel.

    OPMERKING: Wees voorzichtig om de geleiderail niet te bekrassen bij het installeren van de beugels en stoppers. Zorg ervoor dat u de stelschroeven volledig losdraait voordat u de beugels en stoppers op de geleiderail schuift.

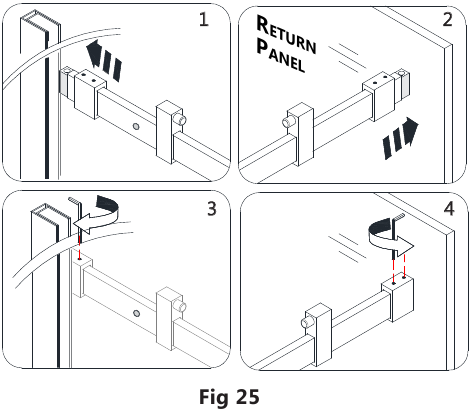

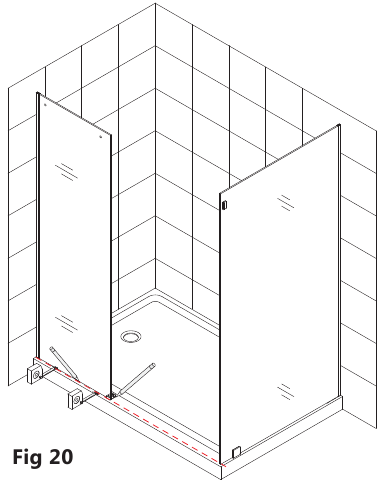

25. Lijn het einde van de geleiderail (#04) aan de paneelzijde uit met de geïnstalleerde geleiderailmuurbeugel (#6b). Schuif de geleiderailbeugel (#6a) over de geleiderailmuurbeugel (#6b) en draai de stelschroeven vast. (Afb. 25)
    TIP: Laat de stelschroeven die de geleiderail aan de beugel vasthouden los om de geleiderail zijdelings te kunnen verstellen, zodat het gemakkelijker is om de gaten in de geleiderail uit te lijnen met de gaten in het paneelglas. Draai deze stelschroeven vast nadat de gaten zijn uitgelijnd. (Afb. 25.3 en 25.4)


26. Bevestig het stationaire glas (#02) aan de geleiderail (#04) met behulp van de glazen beugels (#07). Gebruik de meegeleverde pakkingen om het glas te beschermen. (Afb. 26)

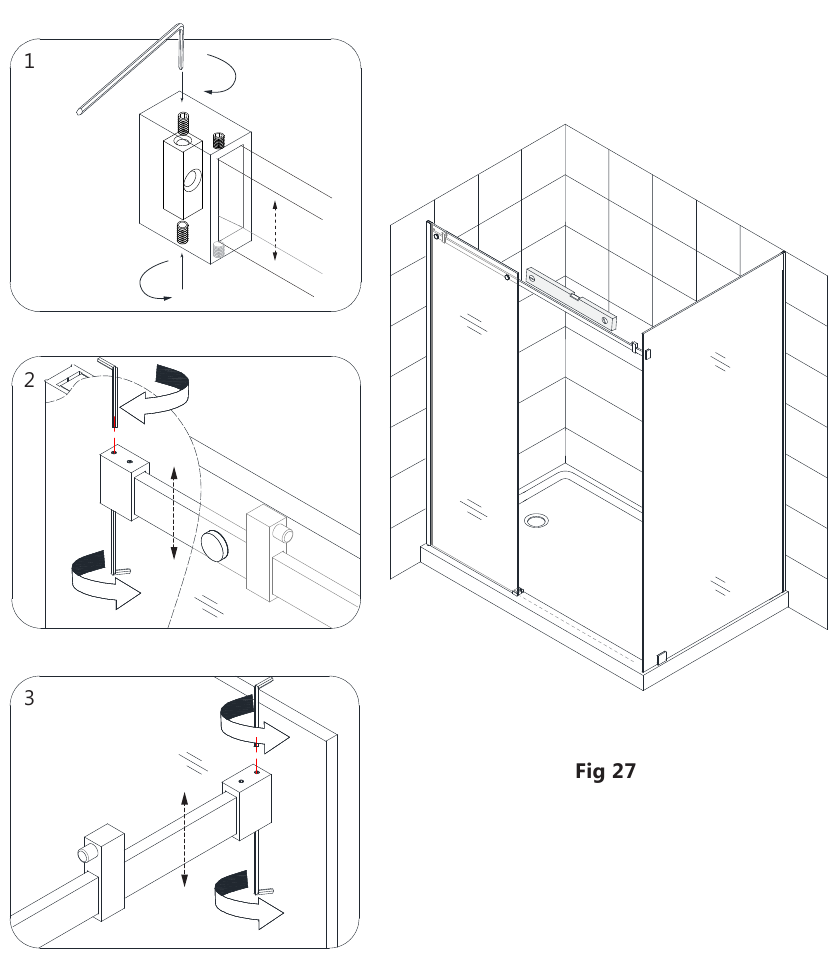

27. Waterpas de geleiderail (#04) over de opening. Gebruik de stelschroeven op de geleiderailbeugels (#06) om het niveau van de geleiderail (#04) indien nodig aan te passen. (Afb. 27)


28. Meet de afstand van de rand van het geleidingsblok (#12) tot de muur. Deze afstand is (L). Snijd de spatbescherming (#11) op de maat van: (L). (Afb. 28)

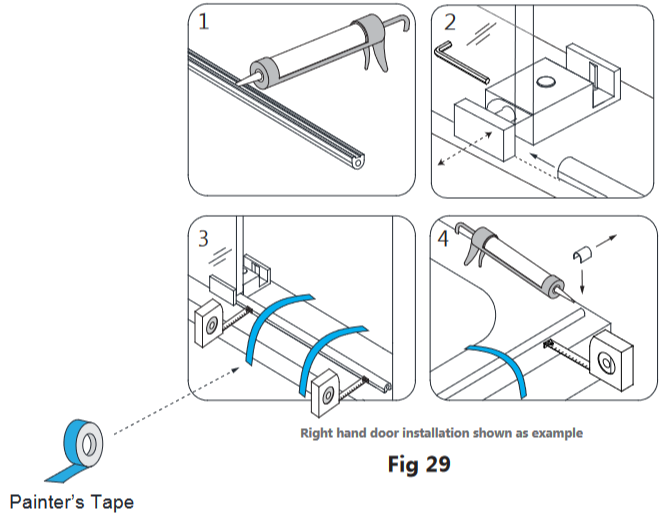

29. Breng siliconen aan op de onderkant van de spatbescherming (#11). Verwijder de voorplaat van het geleidingsblok (#12). Steek een uiteinde van de spatbescherming (#11) volledig in het geleidingsblok (#12) en plaats de voorplaat van het geleidingsblok terug. Lijn de spatbescherming (#11) parallel uit met de voorkant van de douchebak of drempel. Bedek het andere uiteinde van de spatbescherming (#11) met de eindkap van de spatbescherming (#10). Breng een kleine hoeveelheid siliconen aan op de dop om lekkage te voorkomen. Gebruik verschillende stroken schilderstape om de spatbescherming (#11) op zijn plaats te houden totdat de siliconen zijn uitgehard. (Afb. 29)

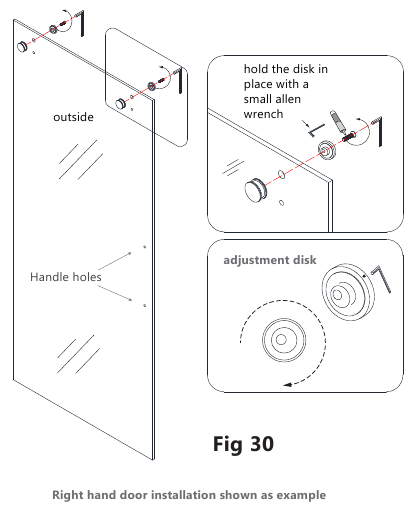

30. Bevestig de rollen (#08) aan het deurglas (#03) met de wielen naar buiten gericht.
    OPMERKING: De rolverstelplaat kan worden gedraaid om het deurglas enigszins te kantelen om een ​​dichte afdichting met het retourpaneelglas te creëren. Installeer beide wielen hetzelfde en pas de instellingen pas aan na het installeren van de bolvormige vinyl afdichting. (Afb. 30)
    OPMERKING: Breng tijdens de installatie draadborglijm (#20) aan op de rolbouten.

    OPMERKING: Installeer de handgreep NIET op het deurglas totdat u hierover instructies hebt ontvangen. Probeer NIET het glas op te tillen met behulp van de handgreep. Dit kan leiden tot schade aan het glas en/of ernstig persoonlijk letsel. Gebruik altijd een assistent of een professionele glazen zuignap bij het hanteren van zwaar glas.

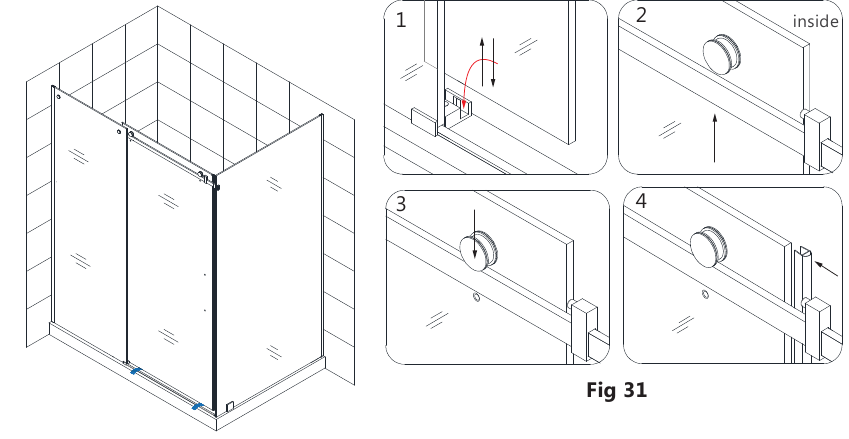

31. Lijn de onderkant van het deurglas (#03) uit met het geleidingsblok (#12) en hang de deur aan de geleiderail (#04). Bevestig de bumperstrip (#14) aan de handgreepzijde van het deurglas. (Afb. 31)
    Wees voorzichtig om het glas niet tegen het geleidingsblok te stoten


32. Bevestig de twee rolbeschermers (#09) op het deurglas om de deur aan de bovenste geleiderail (#04) te bevestigen. Zorg ervoor dat alle pakkingen op hun plaats zitten. Breng draadborglijm (#20) aan op de bouten. Laat niet meer dan een opening van 1/16" over tussen de rolbeschermers (#09) en de bovenste geleiderail (#04). Houd de rolbeschermers (#09) op hun plaats, draai de paal vast en schroef de dop vast. (Afb. 32)
    OPMERKING: Breng draadborgmiddel (#20) aan op de rolbeschermerbout tijdens de installatie.


    TIP: Plaats de rolbeschermer 1/16" onder de geleiderail, houd de rolbeschermerbout vast met de inbussleutel en draai de binnenpaal vast met de kleine inbussleutel. (Afb. 32.2)

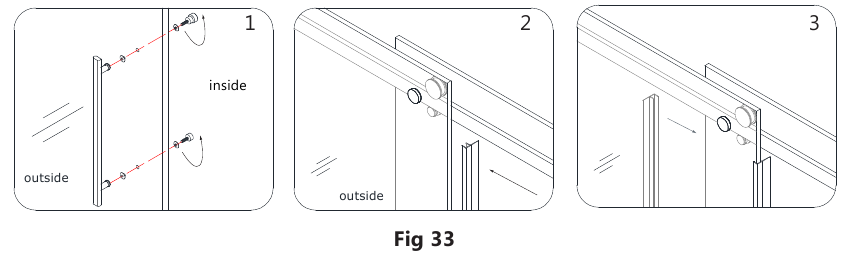

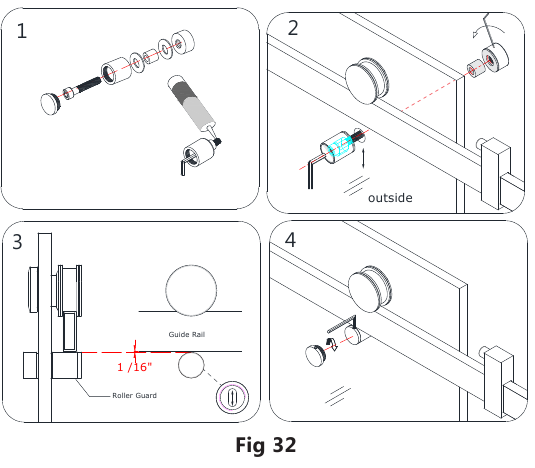

33. Bevestig de handgreep (#15) aan het deurglas (#03). Bevestig de antilekstrips (#13) aan de rand van het stationaire glas (#02) en deurglas (#03). (Afb. 33)

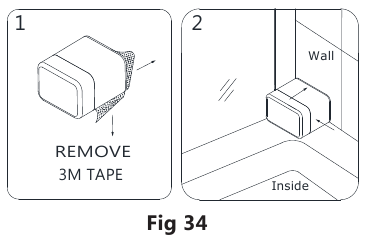

34. Om de bumper (#26) met de 3M-tape te installeren: plaats de bumper (#26) op de drempel aan de stationaire paneelzijde van de installatie. Verwijder de achterkant van de 3M-tape en plaats de bumper (#26) op de drempel tegen het U-profiel (#01). (Afb. 34)
    OPMERKING: De oppervlakken moeten schoon en vrij zijn van bouwafval voordat u de bumper installeert. Veeg het gebied af met een alcoholdoekje voordat u het installeert
    TIP: Installeer de bumper (#26) met behulp van de 3M-tape. Het vastschroeven van de bumper aan de muur met behulp van een gat van 5/16" en anker is optioneel (zie stap 34).

    De bumper (#26) is omkeerbaar voor installatie aan de linker- of rechtermuur. (Linkermuurinstallatie hieronder weergegeven van binnenuit de douche)



35. Om de bumper (#26) met de schroefmethode te installeren: plaats de bumper (#26) op de drempel aan de stationaire paneelzijde van de installatie en markeer de positie van het gat op de muur. Boor een gat van Ø5/16" en steek het anker (#16) erin. Verwijder de achterkant van de 3M-tape en plaats de bumper (#26) op de drempel tegen het U-profiel (#01) en bevestig deze met de verzonken schroef ST4.2 x 40. (Afb. 35)
    OPMERKING: De oppervlakken moeten schoon en vrij zijn van bouwafval voordat u de bumper installeert. Veeg het gebied af met een alcoholdoekje voordat u het installeert.
    Verlengstuk aanbevolen voor schroefinstallatiemethode

    TIP: Wees voorzichtig als u de schroefmethode gebruikt om de muur/tegel niet te barsten en om leidingen achter de muur te vermijden.
    De bumper (#26) is omkeerbaar voor installatie aan de linker- of rechtermuur. (Linkermuurinstallatie hieronder weergegeven van binnenuit de douche)


    OPMERKING: Bedek de douche-/badafvoer met tape voordat u de stelschroeven verwijdert om verlies te voorkomen.

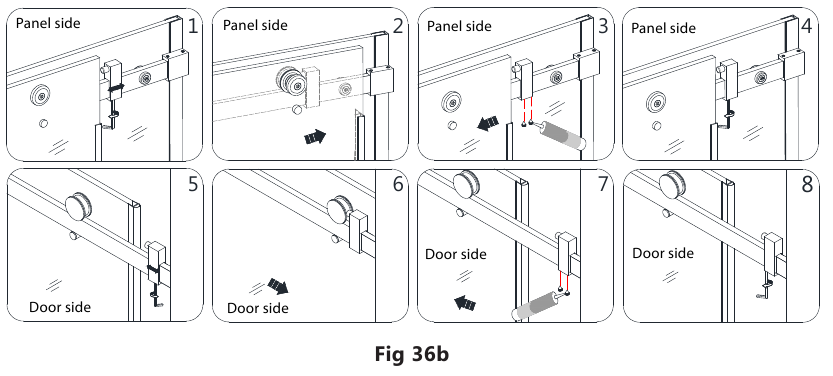

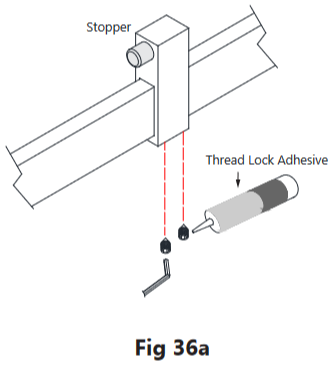

36. Plaats de stoppers (#05), verwijder de stelschroeven van de stoppers (#05) en breng draadborglijm (#20) aan op de schroefdraad. Plaats de stelschroeven terug in de stoppers (#05). Plaats de stoppers (#05) correct en schroef ze stevig vast aan de geleiderail (#04) met de meegeleverde inbussleutel.

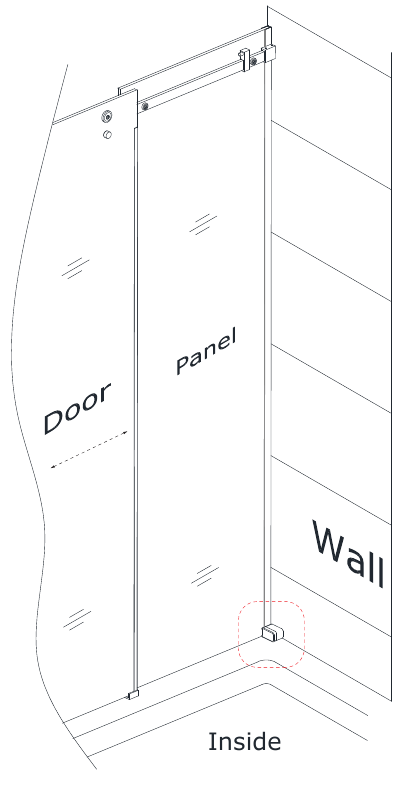

    OPMERKING: De stoppers (#05) moeten correct worden geplaatst ! om te voorkomen dat de handgreep contact maakt met het stationaire glas (#02) en om het deurglas (#03) te stoppen in een positie waarin de bumperstrip een afdichting met de muur creëert, maar niet toestaat dat het deurglas tijdens normaal gebruik tegen de muur stoot. (Afb. 36a en 36b)

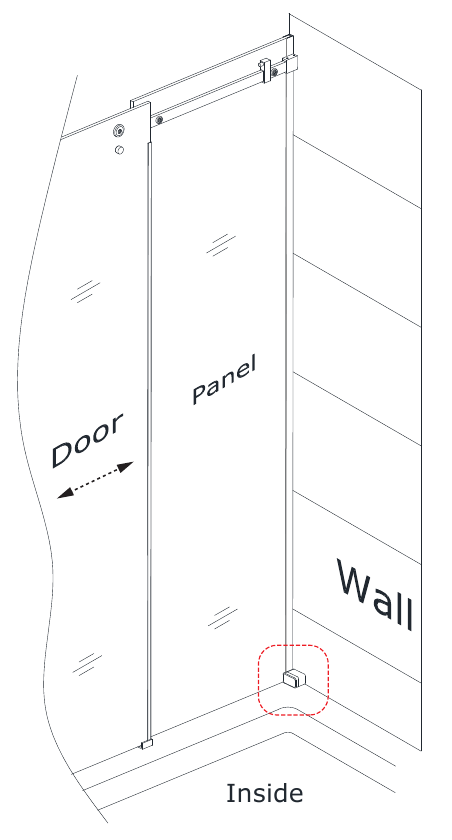

    ***Plaats de stopper aan de paneelzijde zo dat het deurglas ! tegelijkertijd contact maakt met de stopper en de onderste bumper.

    Installatie deurstoppers:


1. Verwijder de stelschroeven
2. Schuif de deur open totdat deze contact maakt met de onderste bumper (#26) om de stopper (#05) aan de paneelzijde correct op de bovenste geleiderail (#04) te plaatsen.
3. Verwijder de stelschroefdraad en breng draadborglijm (#20) aan
4. Plaats de stelschroeven terug in de stopper (#05) en draai ze volledig vast. (Afb. 36b)
5. Herhaal dit aan de deurzijde en plaats de stopper (#05) zo dat de bolvormige vinyl afdichtingen met de muur afdichten.

* Stopperlocaties gemeten vanaf de muur tot het midden van de stopper:

• Paneelzijde: 5" (+/- 1/16") waar de deur contact maakt met de onderste bumper
• Deurzijde: 3-1/2" (+/-) (afhankelijk van de openingscondities)

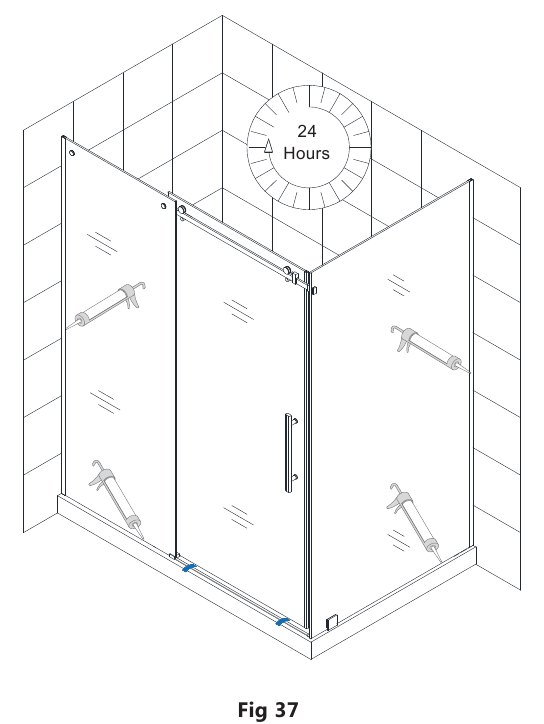

37. Breng een goede kwaliteit schimmelwerende siliconen aan langs de verbinding van het vaste glas met de muren en de dorpel. (Fig. 37)
    Wacht 24 uur voordat u de douche gebruikt, zodat de siliconen volledig kunnen uitharden.
    Rechter retourpaneel installatie getoond als voorbeeld
