DreamLine AQUA UNO handleiding

Voorbereiding

1. Onderzoek voor de installatie alle dozen en verpakkingen op transportschade en vergelijk het aantal onderdelen met uw pakbon. Lees na het openen van alle dozen en verpakkingen deze inleiding zorgvuldig door. Controleer of alle benodigde onderdelen in de verpakking aanwezig zijn door de componenten op de "Gedetailleerd schema van douchedeurcomponenten" af te vinken. Als de unit beschadigd is, een fabricagefout heeft of onderdelen ontbreken, neem dan binnen 3 werkdagen na de leveringsdatum contact op met onze klantenservice. Houd er rekening mee dat DreamLine^® geen beschadigde producten of ontbrekende onderdelen kosteloos zal vervangen na 3 werkdagen of als het product is geïnstalleerd. Neem gerust contact op met DreamLine^® als u vragen heeft en geef een bestelnummer, klusnaam of ander aankoopbewijs op om ons te helpen uw oorspronkelijke bestelling te identificeren.
2. Als deze unit in een nieuwbouw wordt geïnstalleerd, installeer dan alle vereiste leidingen en afvoeren voordat u de douche installeert. Gebruik een bevoegde en erkende (indien vereist door de lokale wetgeving) loodgieter voor alle loodgieterswerkzaamheden.
3. Houd er rekening mee dat u uw lokale bouwvoorschriften moet raadplegen voor vragen over de normen voor installatieconformiteit. Bouw- en loodgietersvoorschriften kunnen per locatie verschillen, en DreamLine^® is niet verantwoordelijk voor de normen voor codeconformiteit voor uw project en accepteert geen retourzendingen.
4. Zorg ervoor dat de oppervlakken voorafgaand aan de installatie waterpas en stevig zijn en het totale gewicht van de unit kunnen dragen. Zorg er ook voor dat de wanden in een rechte hoek staan. Een onregelmatig installatieoppervlak, afgeronde hoeken of een onjuiste hoek van de zijwanden zullen ernstige problemen veroorzaken voor uw installatie. Houd er rekening mee dat tijdens het installatieproces aanpassingen en boorwerkzaamheden nodig kunnen zijn.
5. Dit model heeft geen aanpassing voor oneffen omstandigheden. Controleer uw opening met een waterpas voordat u met de installatie begint.
6. Bevestig de handgreep NIET aan het glas totdat u hier in stap #5 toe wordt geïnstrueerd.
   Probeer NIET het glas op te tillen aan de handgreep, omdat dit kan leiden tot schade aan het glas en/of ernstig persoonlijk letsel. Gebruik indien nodig een assistent of een professionele glazen zuignap.

Benodigd gereedschap

Gedetailleerd schema van baddeurcomponenten

Paklijst

OPMERKING: Pak uw unit voorzichtig uit en inspecteer deze. Leg hem neer en identificeer alle onderdelen met behulp van het gedetailleerde schema en de paklijst in deze handleiding als referentie. Voordat u de doos weggooit, controleert u op kleine hardwarezakken die mogelijk op de bodem van de doos zijn gevallen. Als er onderdelen beschadigd zijn of ontbreken, neem dan contact op met DreamLine^® voor vervanging. De verzenddozen kunnen extra onderdelen bevatten die niet in uw modelconfiguratie worden gebruikt.
OPMERKING: Bewaar deze installatie-instructies voor toekomstig gebruik.

Installatie van de baddeur

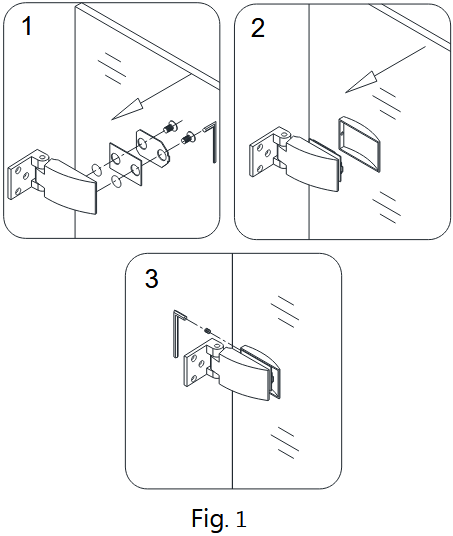

1. Monteer de scharnieren (05) op de glazen deur (01) met behulp van de voorgeboorde gaten en de bouten met de meegeleverde decoratieve afdekking.
   Om de decoratieve afdekking te verwijderen en de bouten zichtbaar te maken, draait u de stelschroef aan de achterkant van de decoratieve afdekking los met de 2 mm inbussleutel (08).
   Zie Fig. 1 voor details (zoals weergegeven vanaf de buitenkant)

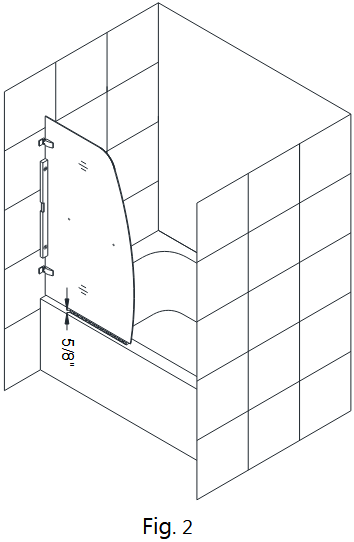

2. Plaats een 5/8" dikke houten of plastic vulplaat op het bad om de juiste afstand te creëren. Verwijder de decoratieve afdekking van de wandverbindingsplaat van de scharnieren om de gaten voor de wandverbinding bloot te leggen. (Gebruik indien nodig een platte schroevendraaier om de decoratieve afdekking te openen.)
   Neem de glazen deur (01) met de gemonteerde scharnieren (05) en plaats deze op de 5/8" vulplaat. Duw de deur met de scharnierzijde tegen de muur en pas de positie aan. Controleer met een waterpas of de deur loodrecht staat.
   OPMERKING:
   Zorg ervoor dat de deur verticaal waterpas staat.

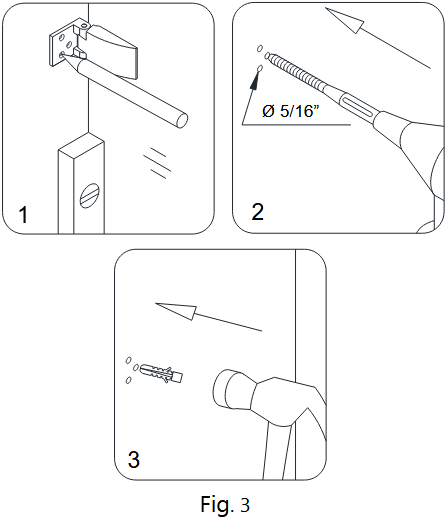

3. Zodra de deur waterpas staat, markeert u de gaten om in de muur te boren. Zet de glazen deur (01) opzij en boor de gaten met een Ø5/16" boor. Plaats de muurankers (03).

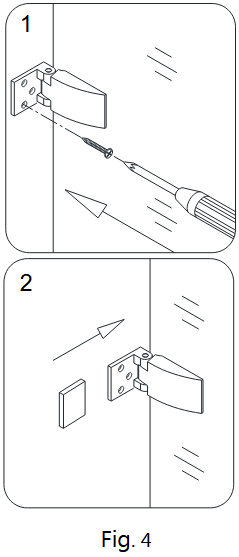

4. Plaats de glazen deur (01) terug in de positie en bevestig de scharnieren (05) aan de muur met behulp van de verzonken schroef ST5×60 (04).
   Klik de decoratieve afdekkingen terug op de wandplaten.

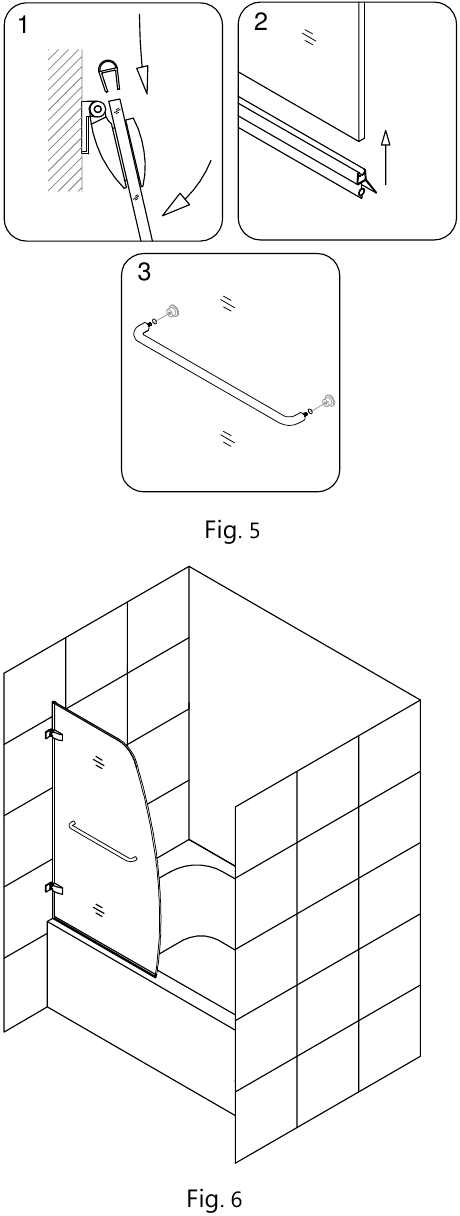

5. Verwijder de 5/8" vulplaten en open de deur.
   Bevestig de zijdelingse waterkeringstrip (06) over de verticale rand van de glazen deur (01).
   Bevestig de onderste waterkeringstrip (07) op de onderrand van de glazen deur (01).
   Installeer de handgreep (02) door de voorgeboorde gaten op de glazen deur (01).

   TIP: Gebruik een scheermes om de zijdelingse waterkeringstrip (06) aan de onderkant in te snijden zodat deze om de onderste waterkeringstrip (07) past om een opening in de hoek te voorkomen.

Productonderhoud

BASES en ACHTERWANDEN: Om een lange levensduur van uw acryl achterwanden te garanderen: veeg ze na elk gebruik af met een zachte doek. Gebruik voor het reinigen van de acryl achterwanden niet-schurende sprays of reinigingsmiddelen op basis van crème. Gebruik nooit schurende reinigingsmiddelen, metalen borstels of schrapers die het oppervlak kunnen bekrassen of dof maken.
GLAS: Om een lange levensduur van uw glazen doucheproducten te garanderen: veeg ze na elk gebruik af met een zachte doek. Spoel het glas af en veeg het af met een zachte doek of een wisser om zeepresten en watervlekken te voorkomen. Gebruik nooit schurende reinigingsmiddelen en reinigingsproducten die schuurmiddelen bevatten om krassen op het oppervlak te voorkomen. Gebruik nooit borstelborstels of schurende sponzen.
HARDWARE: Om een langdurige afwerking te garanderen: veeg de metalen onderdelen na elk gebruik af met een zachte doek. Gebruik geen schurende reinigingsmiddelen of reinigingsproducten die ammoniak, bleekmiddel of zuur bevatten. Als ze per ongeluk worden gebruikt, spoel het oppervlak dan zo snel mogelijk af om te voorkomen dat de afwerking loslaat of corrodeert. Spoel na het reinigen van de glanzende afwerkingen grondig af en veeg droog met een zachte doek. Reinig roestvrijstalen oppervlakken minstens één keer per week. Wanneer u roestvrijstalen reiniger of polijstmiddel aanbrengt, werkt u met (niet over) de nerf. Gebruik nooit een schurende spons of doek, staalwol of draadborstels.

Als u vragen heeft over de installatie, neem dan contact op met onze technische supportspecialisten van maandag tot en met vrijdag van 8:00 uur – 19:00 uur EST op telefoonnummer: 1-866-731-2244, fax: 1-866-857-3638 of e-mail onze technische supportgroep op Support@BathAuthority.com
Ga voor meer informatie over DreamLine^® producten naar www.BathAuthority.com

TEL: 866-731-2244
FAX: 866-857-3638
WWW.BATHAUTHORITY.COM
