DreamLine AQUA Handleiding

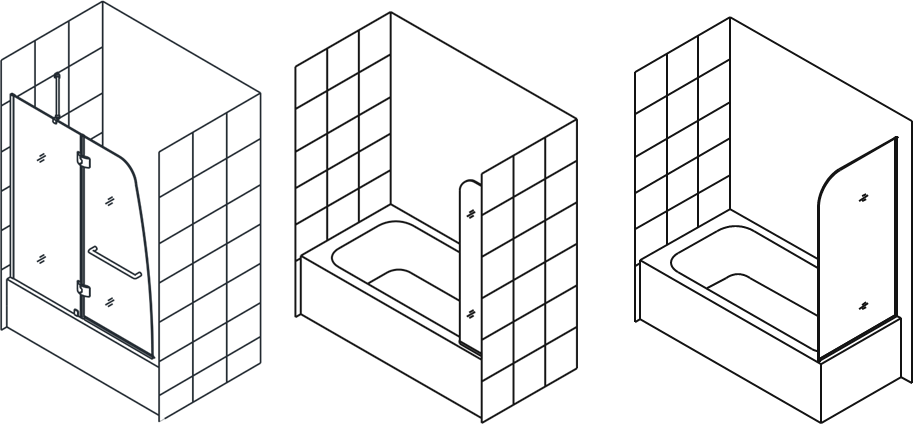

INSTALLATIE-INSTRUCTIES VOOR BADDEUR EN GLAZEN PANEEL VOOR BADDEUR

DreamLine^TM behoudt zich het recht voor om producten op elk moment zonder voorafgaande kennisgeving te wijzigen of opnieuw te ontwerpen. Raadpleeg de webpagina support.BathAuthority.com voor de meest recente technische tekeningen, handleidingen of andere details.

STAP 1: Installeer de baddeur

STAP 2: Installeer het glazen paneel van de baddeur

Lees deze instructies zorgvuldig door voordat u met de installatie begint. Als u vragen heeft over de installatie, kunt u van maandag tot en met vrijdag van 9:00 tot 17:00 uur EST bellen met onze technische specialisten op telefoonnummer: 1-866-731-2244, fax:1-866-227-1533of e-mail onze technische supportgroep op support@BathAuthority.com.

Voor meer informatie over DreamLineTM douchedeuren & baddeuren bezoek www.BathAuthority.com

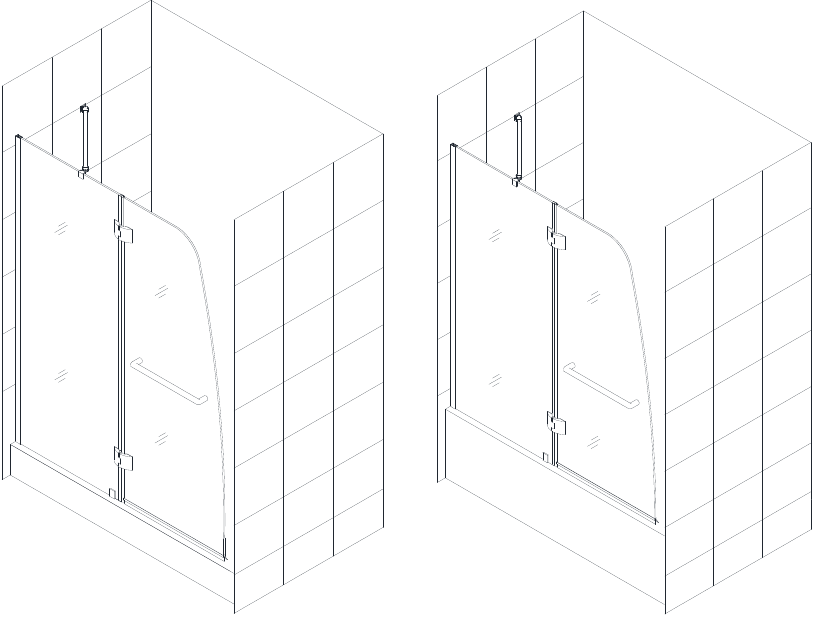

INSTALLATIE-INSTRUCTIES VOOR DOUCHE-/BADDEUR

DreamLine^TM behoudt zich het recht voor om producten op elk moment zonder voorafgaande kennisgeving te wijzigen of opnieuw te ontwerpen. Raadpleeg de webpagina support.BathAuthority.com voor de meest recente technische tekeningen, handleidingen of andere details.

Lees deze instructies zorgvuldig door voordat u met de installatie begint. Als u vragen heeft over de installatie, kunt u van maandag tot en met vrijdag van 9:00 tot 17:00 uur EST bellen met onze technische specialisten op telefoonnummer: 1-866-731-2244, fax: 1-866-227-1533of een e-mail sturen naar onze technische ondersteuningsgroep via support@BathAuthority.com.
Ga voor meer informatie over DreamLineTM douchedeuren en baddeuren naar www.BathAuthority.com

Voorbereiding

1. Lees deze inleiding zorgvuldig door nadat u alle dozen en verpakkingen hebt geopend. Controleer of alle benodigde onderdelen in de verpakking zitten door alle onderdelen op het "Gedetailleerde diagram van douchedeuronderdelen" te markeren. Onderzoek dozen en verpakkingen op transportschade. Als het apparaat beschadigd is, een afwerkingsfout vertoont of onderdelen ontbreken, neem dan binnen 5 werkdagen na de leveringsdatum contact op met onze klantenservice. Let op: DreamLine^TMvervangt geen beschadigde producten of ontbrekende onderdelen gratis na 5 werkdagen of als het product is geïnstalleerd. Neem gerust contact op met DreamLine^TM als u vragen heeft.
2. Houd er rekening mee dat u uw lokale bouwvoorschriften moet raadplegen met vragen over normen voor installatieconformiteit. Bouw- en sanitaire voorschriften kunnen per locatie verschillen, en DreamLine is niet verantwoordelijk voor normen voor codeconformiteit voor uw project en accepteert geen retouren.
3. Als dit apparaat in een nieuwbouw wordt geïnstalleerd, installeer dan alle vereiste sanitair en afvoer voordat u de douche installeert. Gebruik een bevoegde en erkende (indien vereist door de lokale voorschriften) loodgieter voor alle sanitaire installaties.
4. Zorg er voor de installatie voor dat het installatieoppervlak waterpas en stevig is en het totale gewicht van het apparaat kan dragen. Zorg er ook voor dat de wanden loodrecht staan. Afhankelijk van het type apparaat dat u installeert, zijn er mogelijk enkele aanpassingen in de waterpas mogelijk. Onregelmatige installatie, oppervlakteniveau of niet haakse omstandigheden kunnen echter leiden tot ernstige problemen bij uw installatie. Houd er rekening mee dat sommige aanpassingen en boorwerkzaamheden nodig kunnen zijn. Bescherm alle primaire oppervlakken van het product tijdens de installatie. Zet uw glas nooit rechtstreeks op een tegelvloer. Gebruik altijd een stuk hout of karton om de onderkant en hoeken van het glas te beschermen.

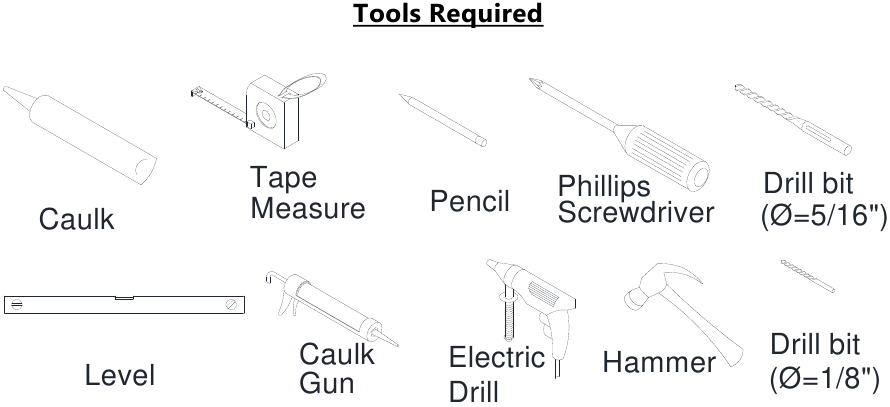

Benodigde gereedschappen

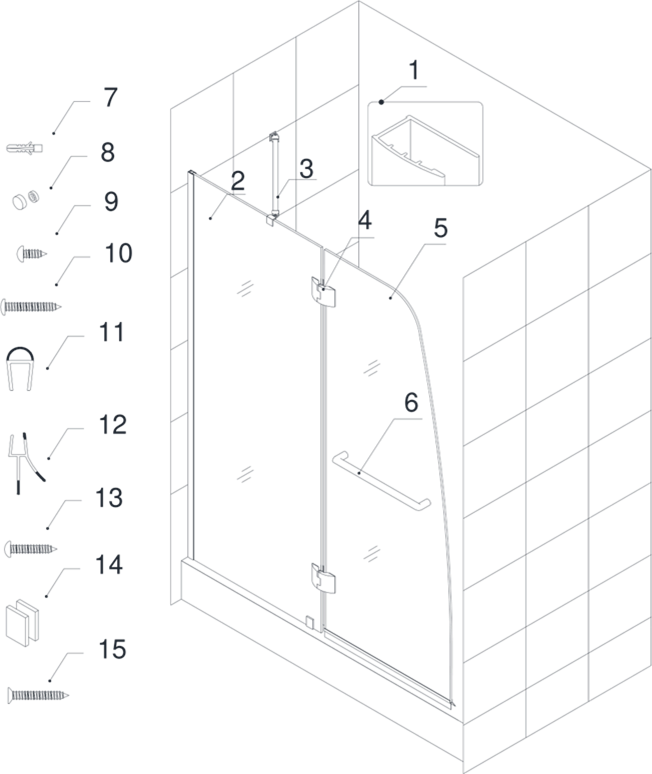

Gedetailleerd diagram van douchedeur- en baddeuronderdelen

Paklijst

OPMERKING: Pak uw apparaat voorzichtig uit en inspecteer het. Leg het neer en identificeer alle onderdelen aan de hand van een gedetailleerd diagram en een paklijst in uw handleiding als referentie. Controleer voordat u de doos weggooit of er kleine hardwarezakken in zitten die vaak op de bodem van de doos vallen. Als onderdelen beschadigd zijn of ontbreken, neem dan contact op met DreamLine^TM voor vervanging.

OPMERKING: Bewaar deze installatie-instructies voor toekomstig gebruik.

Installatie van douche-/baddeur

1. Plaats het wandprofiel (01) op de muur boven de douchebak of het bad en zorg ervoor dat het verticaal waterpas staat.
   Zie Fig. 1 voor meer informatie.

   Fig. 1

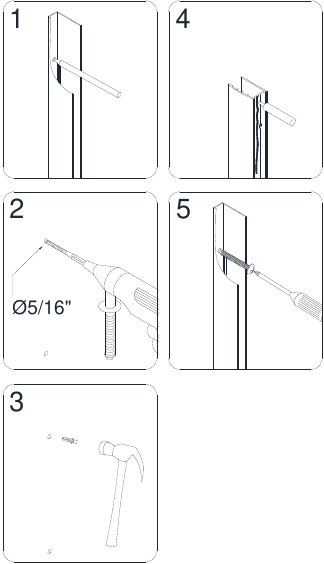

2. Markeer de boorgaten op de muur door de gaten in het wandprofiel (01).
   Leg het wandprofiel opzij, boor de gaten met een Ø5/16" boor en plaats de wandankers (07).
   Breng siliconenkit aan langs het wandprofiel en rond de gaten in de muur.
   Plaats het wandprofiel terug in de daarvoor bestemde positie en bevestig het aan de muur met 4 van de grote schroeven ST4.2×40 (10).
   Zie Fig. 2 voor meer informatie.

   Fig. 2

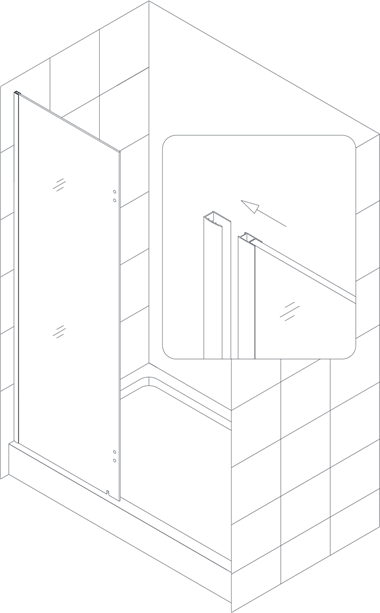

3. Schuif het vaste glas (02) in de groef van het wandprofiel (01).
   Zie Fig. 3 voor meer informatie

   Fig. 3

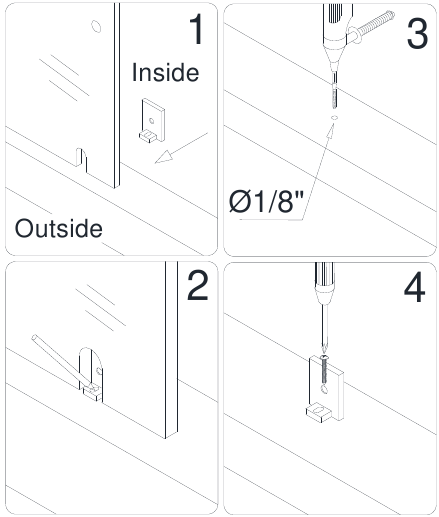

4. Haal de onderste beugel (14) uit elkaar.
   Plaats de basis van de onderste beugel in de inkeping aan de onderkant van het vaste glas (02) van binnenuit en markeer het boorgat op de drempel, het blad of het bad.
   Verwijder het glas, boor het gat met een Ø1/8" boor en bevestig de basis van de onderste beugel met de ronde schroef ST4.2×25 (13).
   Zie Fig. 4 voor meer informatie.

   Fig. 4
5. Plaats het vaste glas (02) terug in het wandprofiel (01) en monteer de onderste beugel (14).
   Zie Fig. 5 voor meer informatie.

   Fig. 5
   OPMERKING: Zorg ervoor dat u een doorzichtige rubberen pakking gebruikt om glas-op-metaal contact te voorkomen.

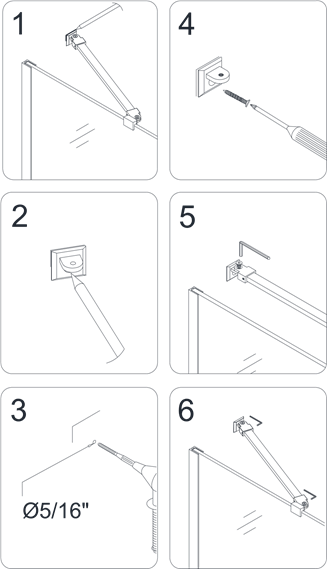

6. Zoek de steunbalk (03).
   Pas de steunbalk aan in de hoek die voldoende steun biedt aan het glas en de muur. Zorg ervoor dat het horizontaal waterpas staat. Houd het stevig vast en omlijn de positie van de beugel op de muur. Verwijder de steunbalk en maak de wandbeugel los. Plaats de wandbeugel tegen de omlijnde positie op de muur en markeer het boorgat.
   Boor het gat met een Ø 5/16" boor, plaats het wandanker (07) en bevestig de wandbeugel aan de muur met de verzonken schroef ST4.2×40 (15). Bevestig de steunbalk aan de muur zoals weergegeven in Fig. 7.4 en draai de stelschroeven en de glasschroef vast om het glas vast te zetten.
   Zie Fig. 6 voor meer informatie.

   Fig. 6
   OPMERKING: Zorg ervoor dat u een doorzichtige rubberen pakking gebruikt om glas-op-metaal contact te voorkomen.

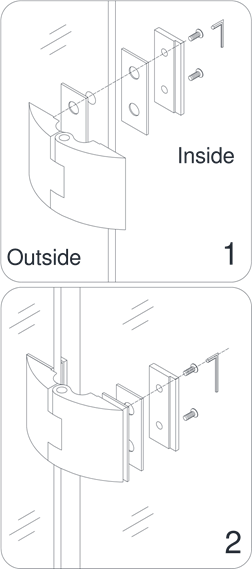

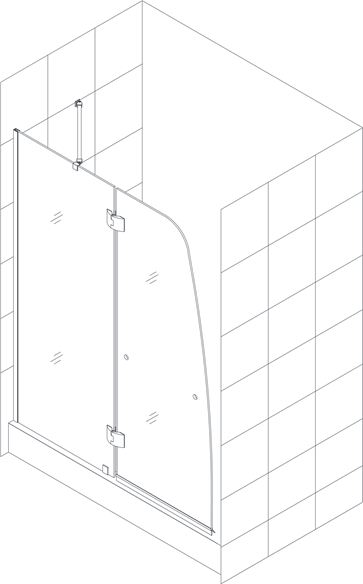

7. Installeer beide scharnieren (04) op het vaste glas (02) met de decoratieve niet-schroefzijde naar buiten gericht. Hang de glazen deur (05) vanaf de binnenkant. U heeft hierbij hulp nodig.
   OPMERKING: Gebruik een vulplaatje van 5/8" onder de glazen deur om deze op zijn plaats te houden terwijl u de scharnieren bevestigt.
   OPMERKING: Gebruik een doorzichtige rubberen pakking om glas-op-metaal contact te voorkomen.
   Begin bij het bovenste scharnier bij het ophangen van de deur. Zwaai, leun, buig of verplaats de glazen deur op geen enkele manier totdat beide scharnieren stevig zijn geïnstalleerd, omdat dit het scharnier kan breken of het glas kan breken.
   Nadat de scharnieren zijn geïnstalleerd, opent en sluit u de deur om er zeker van te zijn dat de bediening soepel verloopt. Voer de nodige aanpassingen uit zodat de bovenrand van de deur is uitgelijnd met het vaste glas.
   Zie Fig. 7 en Fig. 8 voor meer informatie.

   Fig. 7

   Fig. 8

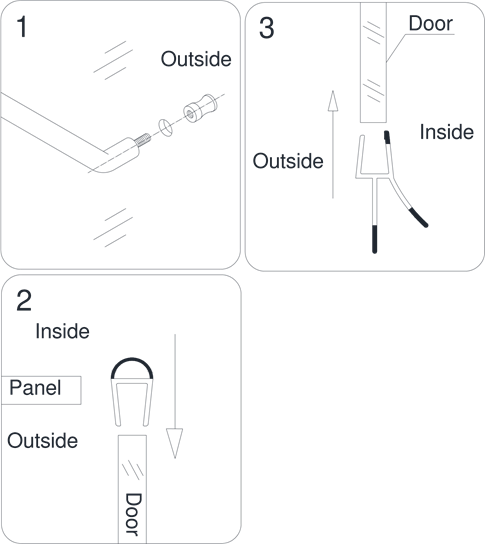

8. Installeer de handdoekbeugel (06) op de glazen deur (05).
   Bevestig de waterkeringsstrip (11) over de verticale rand van de glazen deur (05).
   Bevestig de waterkeringsstrip onderzijde (12) over de onderste rand van de glazen deur.
   Zie Fig. 9 voor meer informatie.

   Fig. 9

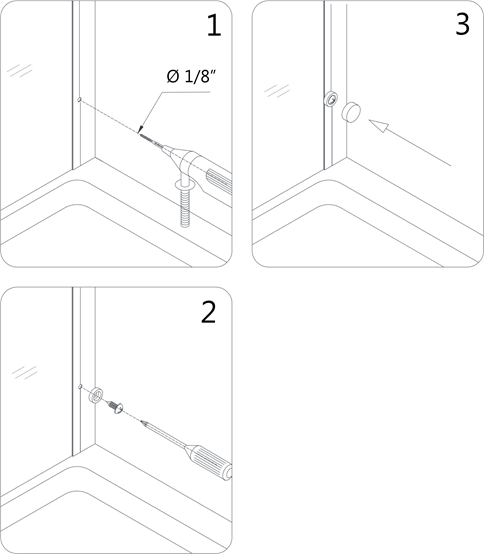

9. Nadat de definitieve aanpassing is voltooid, boort u aan elk uiteinde gaten door de voorgeboorde gaten in het wandprofiel (01) in de eerste laag van het aluminium profiel op het vaste glas (02) met een Ø 1/8" boor.
   Gebruik 2 ronde schroeven ST4.2×10 (09) met de verhoogde ringen om het aluminium profiel op het vaste glas in het wandprofiel vast te zetten. Bedek de blootliggende schroefkoppen met decoratieve afdekkingen (08).
   Zie Fig. 10 voor meer informatie.

   Fig. 10

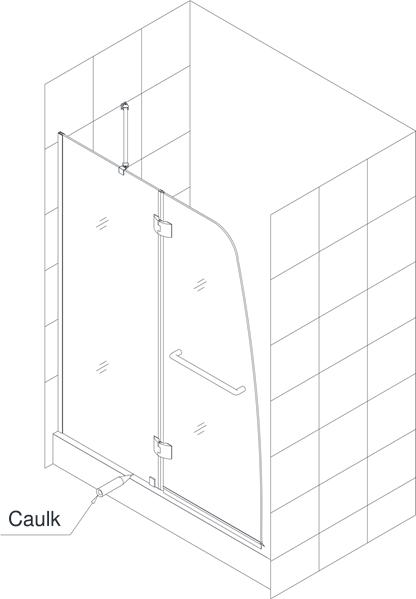

10. Breng kit aan aan de binnen- en buitenkant langs de onder- en verticale rand van het vaste glas en het wandprofiel.
    Zie Fig. 11 voor meer informatie.

    Fig. 11

Productonderhoud

Om een lange levensduur van uw acryl achterwanden te garanderen, veegt u ze na elk gebruik af met een zachte doek. Gebruik voor het reinigen van de acryl achterwanden niet-schurende sprays of reinigingsmiddelen op basis van crème. Gebruik nooit schurende reinigingsmiddelen, metalen borstels of schrapers die het oppervlak kunnen bekrassen of dof maken.

Om een lange levensduur van uw glazen doucheproducten te garanderen, veegt u ze na elk gebruik af met een zachte doek. Spoel het glas af en veeg het af met een zachte doek of wisser om zeepophoping te voorkomen. Gebruik nooit schurende reinigingsmiddelen en reinigingsproducten die schuurmiddelen bevatten, omdat dit het oppervlak kan bekrassen. Gebruik nooit borstelborstels of schurende sponzen.

Om een langdurige hardwareafwerking te garanderen, veegt u de metalen onderdelen na elk gebruik af met een zachte doek. Gebruik geen schurende reinigingsmiddelen of reinigingsproducten die ammoniak, bleekmiddel of zuur bevatten. Als u ze per ongeluk gebruikt, spoel het oppervlak dan zo snel mogelijk af om te voorkomen dat de afwerking afbladdert of corrodeert. Na het reinigen van de glanzende afwerkingen, grondig afspoelen en droogwrijven met een zachte doek. Roestvrijstalen oppervlakken minstens één keer per week reinigen. Bij het aanbrengen van roestvrijstalen reiniger of polijstmiddel, werk met (niet tegen) de nerf. Gebruik nooit een schurende spons of doek, staalwol of draadborstels.

INSTALLATIE-INSTRUCTIES GLASPANEEL BADDEUR

Kies uw deurmodel, -stijl en -selector op basis van uw bestelling voor een eenvoudige installatie.
MODEL: __
STIJL: __
SELECTOR: __

DreamLine^TM behoudt zich het recht voor om producten op elk moment zonder voorafgaande kennisgeving te wijzigen of opnieuw te ontwerpen. Raadpleeg de webpagina support.BathAuthority.com voor de meest recente technische tekeningen, handleidingen of andere details.

LET OP:
Raadpleeg de installatiehandleiding voor douche- /baddeuren die in de verpakking van de deur is meegeleverd voor volledige installatie-instructies van de baddeur.

Lees deze instructies zorgvuldig door voordat u de installatie uitvoert. Als u vragen heeft over de installatie, kunt u van maandag tot en met vrijdag van 9:00 tot 17:00 uur EST contact opnemen met onze technische ondersteuningsspecialisten op telefoonnummer: 1-866-731-2244, fax: 1-866-227-1533 of e-mail onze technische ondersteuningsgroep op support@BathAuthority.com.
Ga voor meer informatie over DreamLineTM douchedeuren en omheiningen naar www.BathAuthority.com

Voorbereiding

1. Nadat u alle dozen en verpakkingen heeft geopend, dient u deze inleiding zorgvuldig door te lezen. Controleer of alle benodigde onderdelen in de verpakking aanwezig zijn door alle onderdelen op het "Gedetailleerd diagram van glaspaneelcomponenten" te markeren. Onderzoek dozen en verpakkingen op transportschade. Als het apparaat beschadigd is, een fabricagefout vertoont of onderdelen mist, neem dan binnen 5 werkdagen na de leveringsdatum contact op met onze klantenservice. Let op: DreamLine^TMvervangt geen beschadigde producten of ontbrekende onderdelen gratis na 5 werkdagen of als het product is geïnstalleerd. Neem gerust contact op met DreamLine^TM als u vragen heeft.
2. Houd er rekening mee dat u uw lokale bouwvoorschriften moet raadplegen voor vragen over normen voor installatieconformiteit. Bouw- en sanitaire voorschriften kunnen per locatie verschillen, en DreamLine is niet verantwoordelijk voor normen voor codeconformiteit voor uw project en accepteert geen retourzendingen.
3. Als dit apparaat in nieuwbouw wordt geïnstalleerd, dient u alle benodigde sanitair en afvoer te installeren voordat u de douche installeert. Gebruik een bekwame en erkende (indien vereist door de lokale wetgeving) loodgieter voor alle sanitaire installaties.
4. Zorg er vóór de installatie voor dat het installatieoppervlak waterpas en stevig is en het totale gewicht van het apparaat kan dragen. Zorg er ook voor dat de muren loodrecht staan. Afhankelijk van het type apparaat dat u installeert, zijn er mogelijk enkele aanpassingen in de waterpas mogelijk. Onregelmatige installatie, oppervlaktewaterpas of niet-haakse omstandigheden kunnen echter ernstige problemen veroorzaken voor uw installatie. Houd er rekening mee dat sommige aanpassingen en boringen nodig kunnen zijn. Bescherm alle primaire oppervlakken van het product tijdens de installatie. Zet uw glas nooit rechtstreeks op een tegelvloer. Gebruik altijd een stuk hout of karton om de onderkant en hoeken van het glas te beschermen.
5. Opmerking: De installatie van dit apparaat vereist dat u in het bad boort.

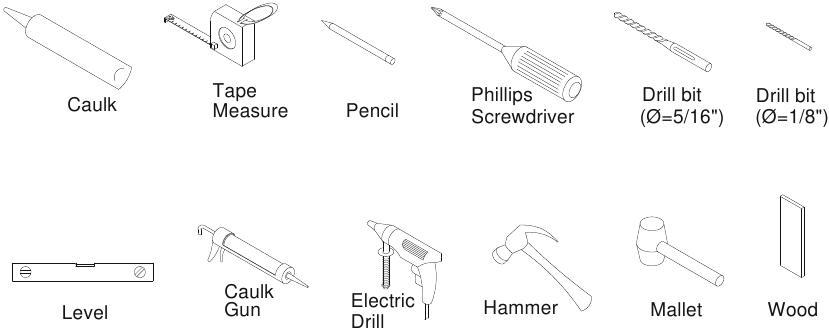

Benodigde gereedschappen

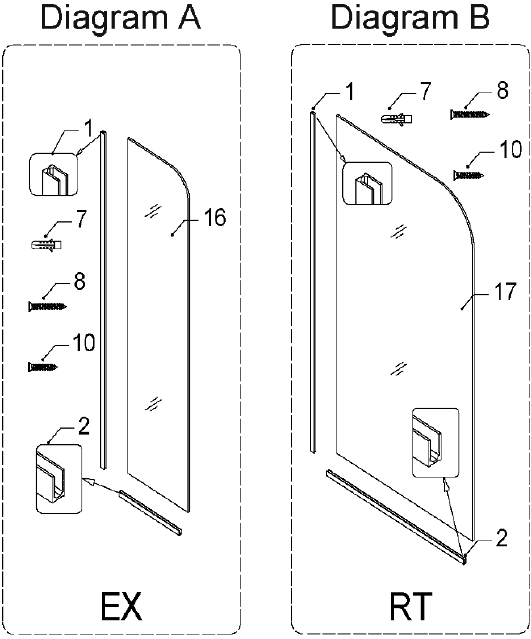

Gedetailleerd diagram van glaspaneelcomponenten

Paklijst

Diagram A

Diagram B

OPMERKING: Pak uw apparaat voorzichtig uit en inspecteer het. Leg het uit en identificeer alle onderdelen aan de hand van het gedetailleerde diagram en de paklijst in uw handleiding als referentie. Voordat u de doos weggooit, controleert u of er kleine hardwarezakken in zitten die vaak op de bodem van de doos vallen. Als er onderdelen beschadigd zijn of ontbreken, neem dan contact op met DreamLine^TM voor vervanging. De verzenddozen kunnen extra onderdelen bevatten die niet in uw modelconfiguratie worden gebruikt.

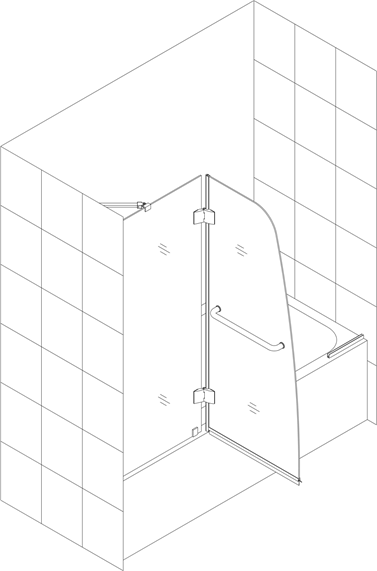

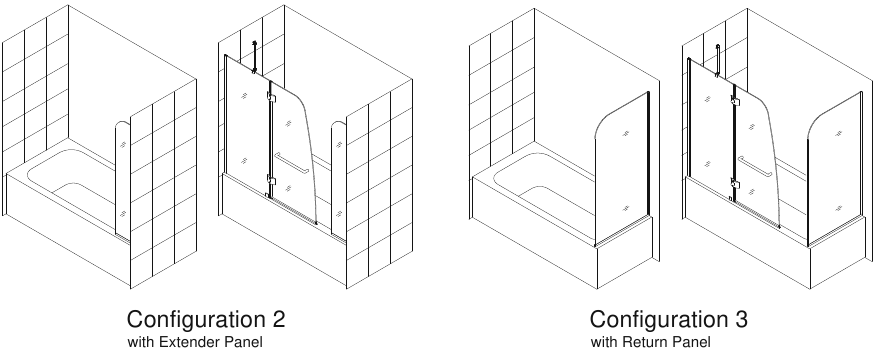

Configuratie 2: 9" In-Line Extenderpaneel Installatie

LET OP: De volgende installatie-instructies zijn van toepassing op alle Aqua serie baddeuren. Installeer het Aqua model dat u heeft gekocht voordat u verdergaat met de volgende installatie-instructies voor stationair glas. Raadpleeg de installatiehandleiding voor douche-/baddeuren in de verpakking van de deur voor volledige installatie-instructies voor baddeuren.

LET OP: De "Standaard" Aqua scharnierende baddeur is het voorbeeld dat in deze installatiehandleiding wordt getoond.

LET OP: Gebruik onderdelen uit diagram "A" voor de montage en installatie van het glaspaneel.

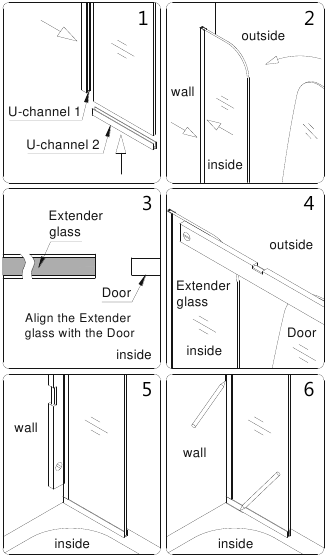

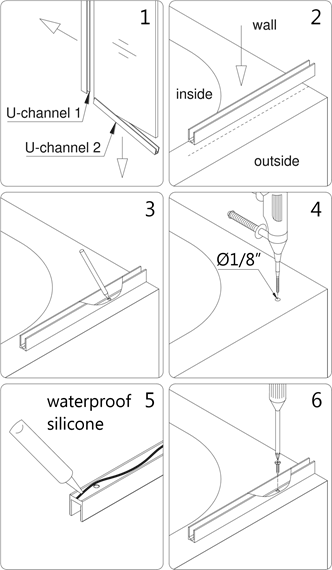

1. Schuif het U-profiel 2 (onderprofiel) (02) en U-profiel 1 (wandprofiel) (01) op het verlengpaneelglas (16) op de weergegeven locaties.
   Plaats met de deur open het verlengpaneelglas in het midden van de badrand en zorg ervoor dat het U-profiel 1 (wandprofiel) (01) gelijk ligt met de muur. Sluit de glazen deur en lijn het verlengpaneelglas erop uit.
   Zorg ervoor dat het verlengpaneelglas precies in lijn is met de deur en verticaal waterpas is.
   Markeer de positie van het verlengpaneelglas langs de binnenrand van beide U-profielen op de muur en de badrand.
   Zie Afb. 1 voor details.

   Afb. 1
2. Verwijder het U-profiel 1 (wandprofiel) (01) en U-profiel 2 (onderprofiel) (02) van het verlengpaneelglas (16) en leg het verlengglas voorzichtig opzij.
   Plaats het U-profiel 2 (onderprofiel) op de badrand in lijn met de binnenste U-profiel markering. Markeer de boorgaten op de badrand door de voorgeboorde gaten in het U-profiel 2 en boor de gaten met een Ø1/8" boor.
   Breng waterdichte siliconen aan langs het onderste oppervlak en rond de gaten van het U-profiel 2 en bevestig het aan de badrand met de verzonken schroeven ST4.2×25 (10).
   LET OP: Het oppervlak moet schoon en vrij van vuil zijn voordat u siliconen aanbrengt.
   Zie Afb. 2 & 3 voor details

   Afb. 2

   Afb. 3

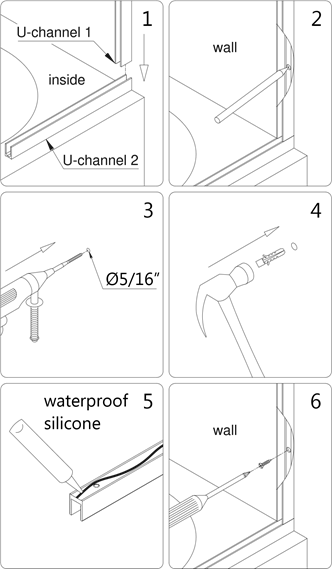

3. Plaats het U-profiel 1 (wandprofiel) (01) op het U-profiel 2 (onderprofiel) (02) en lijn verticaal uit met de binnenste U-profiel wandmarkering.
   Markeer de boorgaten op de muur door de voorgeboorde gaten in het U-profiel 1.
   Boor nu gaten in de muur met een Ø5/16 boor en steek de Ø5/16" muurankers (07) in.
   Breng waterdichte siliconen aan langs het onderste oppervlak en rond de gaten van het U-profiel 1 en bevestig het aan de muur met de verzonken schroeven ST4.2×40 (08).
   LET OP: Het oppervlak moet schoon en vrij van vuil zijn voordat u siliconen aanbrengt.
   Zie Afb. 4 & 5 voor details

   Afb. 4

   Afb. 5

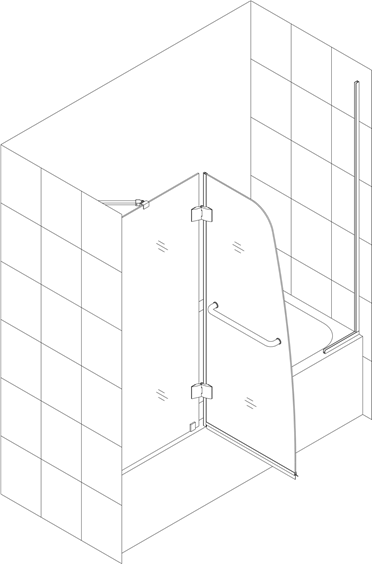

4. Breng waterdichte siliconen aan in de groef van beide U-profielen.
   LET OP: Het oppervlak moet schoon en vrij van vuil zijn voordat u siliconen aanbrengt.
   Zie Afb. 6 voor details

   Afb. 6

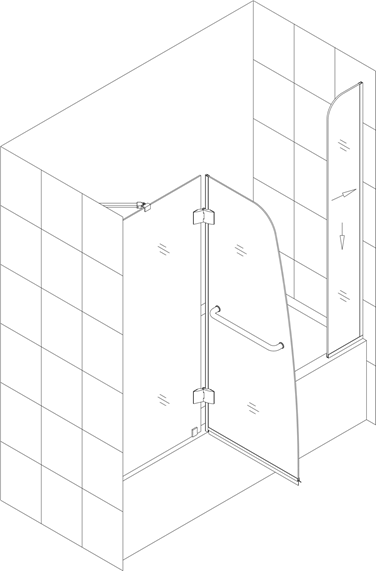

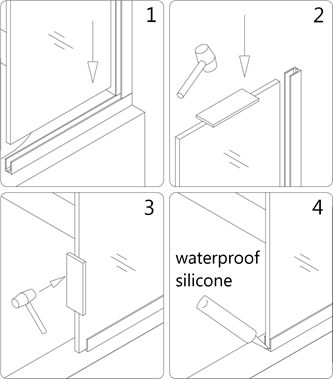

5. Schuif het verlengpaneelglas (16) in de groef van beide U-profielen.
   LET OP: Als u moeite heeft om het verlengpaneelglas in de U-profielen te schuiven, kunt u lichtjes op het verlengglas tikken met een rubberen hamer en een stuk hout.
   Breng een siliconenrups aan op beide open uiteinden van de U-profielen en de verbinding.
   Zie Afb. 7 & 8 voor details

   Afb. 7

   Afb. 8

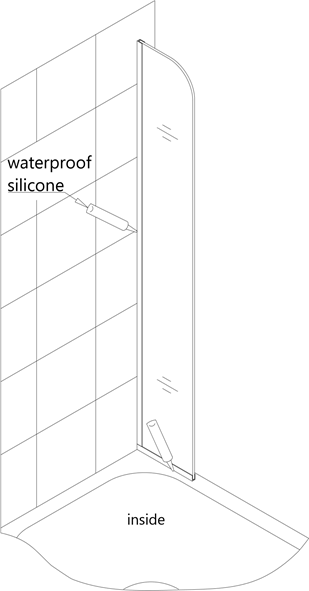

6. Breng waterdichte siliconen aan langs de verbinding van beide U-profielen met de wand en de badrand aan de binnenkant van de douche.
   Zie Afb. 9 voor details.

   Afb. 9

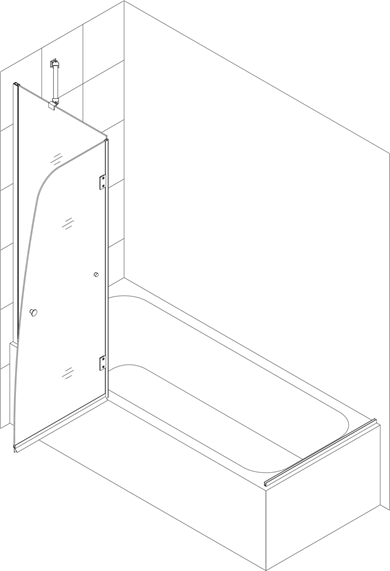

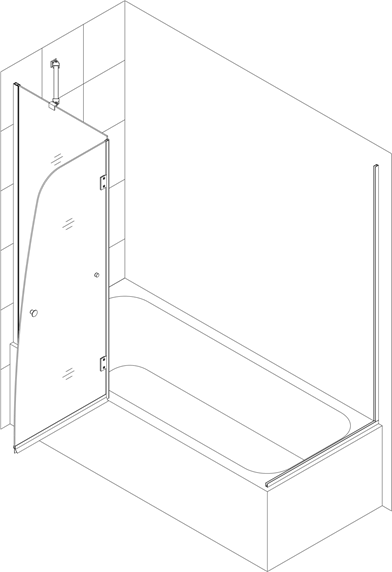

Configuratie 3: 30" installatie van het terugkeerpaneel

LET OP: De volgende installatie-instructies zijn van toepassing op alle Aqua serie baddeuren. Installeer het Aqua model dat u heeft gekocht voordat u verdergaat met de volgende installatie-instructies voor het Return Glass. Raadpleeg de installatiehandleiding voor douche-/baddeuren die in de deurverpakking is meegeleverd voor volledige installatie-instructies voor de baddeur.

LET OP: De "Standaard" Aqua scharnierende baddeur is het voorbeeld dat in deze installatiehandleiding wordt getoond.

LET OP: Gebruik onderdelen uit diagram "B" voor de montage en installatie van het glaspaneel.

7. Schuif de U-profiel 2 (onderprofiel) (02) en U-profiel 1 (wandprofiel) (01) op het Return paneelglas (17) op de getoonde locaties.
   Plaats met de deur open het Return paneelglas op het midden van de badrand naast de deur, zodat de U-profiel 1 (wandprofiel) (01) gelijk ligt met de wand.
   Stel het Return paneelglas verticaal af met behulp van een waterpas.
   Trek de positie van het Return paneelglas langs de binnenrand van beide U-profielen op de wand en badrand.
   Verwijder de U-profiel 1 (wandprofiel) (01) en U-profiel 2 (onderprofiel) (02) van het Return paneelglas en zet het Return glas voorzichtig opzij.
   Zie Afb. 10 voor details.

   Afb. 10

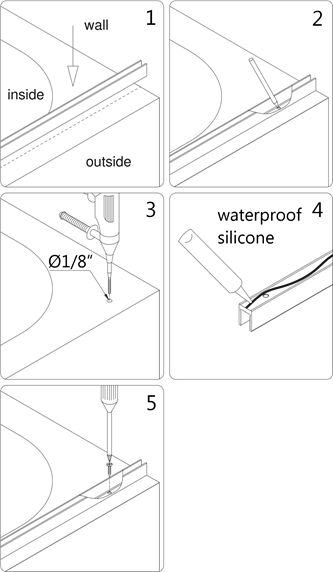

8. Plaats de U-profiel 2 (onderprofiel) (02) op de badrand in lijn met de binnenste U-profiel markering. Markeer de boorgaten op de badrand door de voorgeboorde gaten in de U-profiel 2 en boor de gaten met behulp van een Ø1/8" boor.
   Breng waterdichte siliconen aan langs het onderste oppervlak en rond de gaten van de U-profiel 2 en bevestig deze aan de badrand met de Verzonken schroeven ST4.2×25 (10).
   LET OP: Het oppervlak moet schoon en vrij van vuil zijn voordat u siliconen aanbrengt.
   Zie Afb. 11 & 12 voor details

   Afb. 11

   Afb. 12

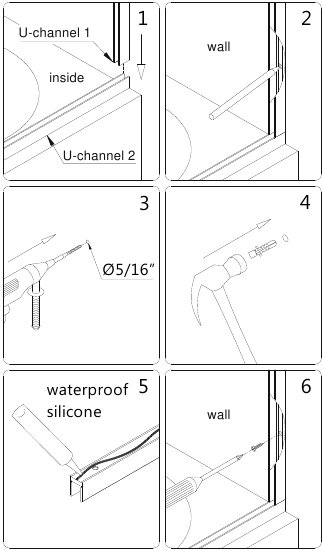

9. Plaats de U-profiel 1 (wandprofiel) (01) op de U-profiel 2 (onderprofiel) (02) en lijn verticaal uit met de binnenste U-profiel wandmarkering.
   Markeer de boorgaten op de wand door de voorgeboorde gaten in de U-profiel 1.
   Boor nu gaten in de wand met behulp van een Ø5/16 boor en steek de Ø5/16" wandankers (07) in.
   Breng waterdichte siliconen aan langs het onderste oppervlak en rond de gaten van de U-profiel 1 en bevestig deze aan de wand met de Verzonken schroeven ST4.2×40 (08).
   LET OP: Het oppervlak moet schoon en vrij van vuil zijn voordat u siliconen aanbrengt.
   Zie Afb. 13 & 14 voor details

   Afb. 13

   Afb. 14
10. Breng waterdichte siliconen aan in de groef van beide U-profielen.
    LET OP: Het oppervlak moet schoon en vrij van vuil zijn voordat u siliconen aanbrengt.
    Zie Afb. 15 voor details

    Afb. 15
11. Schuif het Return paneelglas (17) in de groef van beide U-profielen.
    LET OP: Als u moeite heeft om het Return paneelglas in de U-profielen te schuiven, kunt u lichtjes op het Return glas tikken met een rubberen hamer en een stuk hout.
    Breng een siliconenrups aan op beide open uiteinden van de U-profielen en de verbinding ervan.
    Zie Afb. 16 & 17 voor details

    Afb. 16

    Afb. 17
12. Breng waterdichte siliconen aan langs de verbinding van beide U-profielen met de wand en badrand aan de binnenkant van de douche.
    Zie Afb. 18 voor details.

    Afb. 18

Onderhoud

Om een lange levensduur van uw acryl achterwanden te garanderen, veegt u ze na elk gebruik af met een zachte doek. Gebruik voor het reinigen van de acryl achterwanden niet-schurende sprays of reinigers op basis van crème. Gebruik nooit schurende reinigers, metalen borstels of schrapers die het oppervlak kunnen bekrassen of dof maken.

Om een lange levensduur van uw glazen doucheproducten te garanderen, veegt u ze na elk gebruik af met een zachte doek. Spoel en veeg het glas af met een zachte doek of wisser om zeepresten te voorkomen. Gebruik nooit schurende reinigers en reinigingsproducten die een schuurmiddel bevatten, omdat dit het oppervlak kan bekrassen. Gebruik nooit borstelborstels of schurende sponzen.

Om een duurzame afwerking te garanderen, veegt u de metalen onderdelen na elk gebruik af met een zachte doek. Gebruik geen schurende reinigers of reinigingsproducten die ammoniak, bleekmiddel of zuur bevatten. Als u ze per ongeluk gebruikt, spoel het oppervlak dan zo snel mogelijk af om te voorkomen dat de afwerking loslaat of corrodeert. Spoel na het reinigen van de glanzende afwerkingen grondig af en veeg droog met een zachte doek. Reinig roestvrijstalen oppervlakken minstens één keer per week. Wanneer u roestvrijstalen reiniger of polijstmiddel aanbrengt, werk dan met (niet tegen) de nerf mee. Gebruik nooit een schurende spons of doek, staalwol of draadborstels.

GARANTIE

DreamLine Garantie Service Center:
F:1‐866‐857‐3638
T:1‐866‐731‐2244

Warranty@bathauthority.com
