Horwin EK1 Handleiding

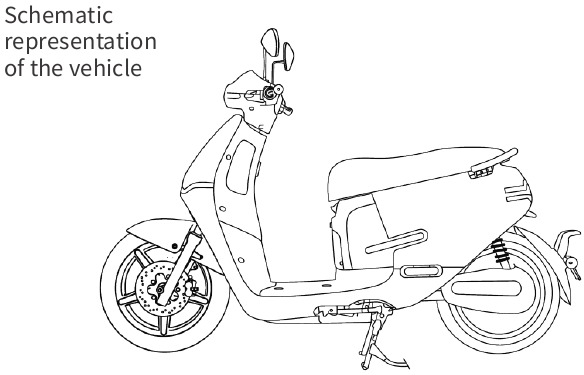

Productoverzicht

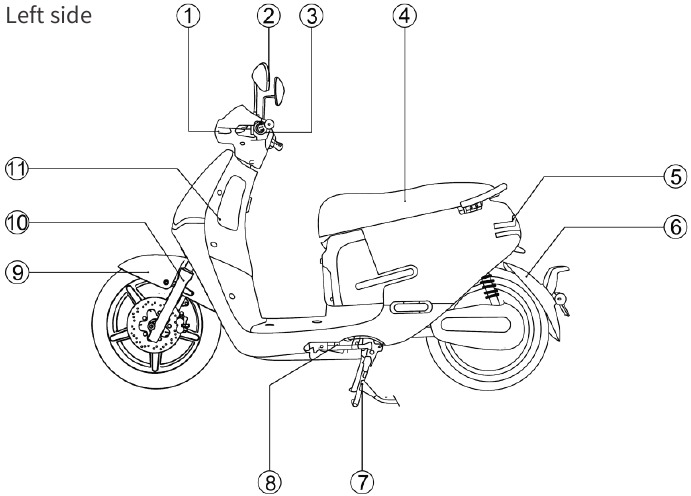

Beschrijving van de onderdelen

1. Koplamp
2. Achteruitkijkspiegel
3. Linkercombinatieschakelaar
4. Zadel
5. Achterlicht
6. Achterspatbord
7. Middenstandaard
8. Zijstandaard
9. Voorspatbord
10. Voorste schokdemper
11. Opbergvak (aansluiting, max. verbruik 1 A, spanning 5 V DC) ingebouwde USB-oplaadmogelijkheid

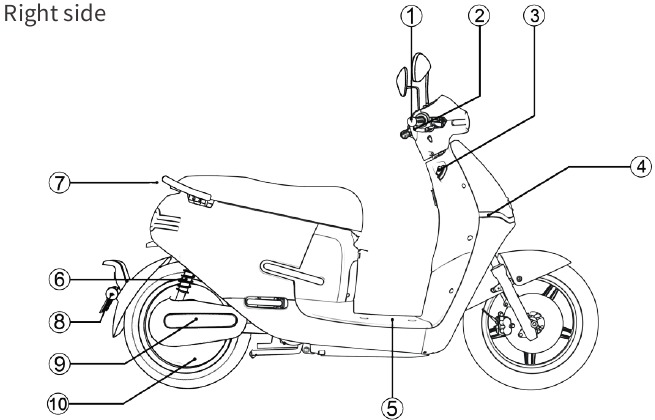

1. Gasklep
2. Rechtercombinatieschakelaar
3. Contactslot
4. Led-lichtelement
5. Voetenplank
6. Achterste schokdemper
7. Achterarmsteun
8. Reflector
9. Afdekking van de achterste zwenkarm
10. Naafmotor

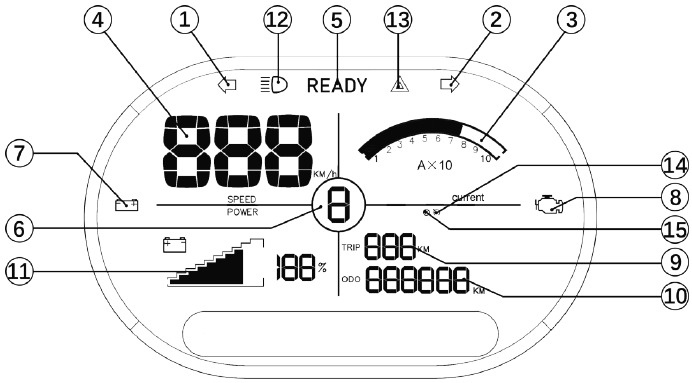

Instrumentenpaneel / display

1. Knipperlicht, links
   Dit controlelampje knippert wanneer u op het linker knipperlicht drukt.
2. Knipperlicht, rechts
   Dit controlelampje knippert wanneer u op het rechter knipperlicht drukt.
3. Huidige vermogensweergave
   Geeft het huidige verbruik van de motor weer.
4. Snelheid per uur
   Geeft de huidige snelheid weer (in km/u of mph).
5. Bedrijfsstatus
   Geeft de huidige bedrijfsstatus van het voertuig weer.
6. Parkeer- of rijmodus
   Geeft de momenteel geselecteerde parkeer- of rijmodus weer
   EK1-snelheden rijmodus:
   • De maximumsnelheid in de 1e rijmodus is maximaal 25 km/u
   • De maximumsnelheid in de 2e rijmodus is maximaal 35 km/u
   • De maximumsnelheid in de 3e rijmodus is maximaal 45 km/u

EK1 Lichte snelheden rijmodus:

• De maximumsnelheid in de 1e rijmodus is maximaal 15 km/u
• De maximumsnelheid in de 2e rijmodus is maximaal 20 km/u
• De maximumsnelheid in de 3e rijmodus is maximaal 25 km/u

7. Indicator batterij bijna leeg
   Als het laadniveau van de batterij lager is dan 20%, licht de indicator op.
8. Motorwaarschuwingslampje
   Als er een fout optreedt in de motorregeling, licht dit symbool op.
9. Tripteller
   Weergave van de actuele afgelegde afstand (automatische reset na herstart).
10. Totale kilometerstand
    Weergave van de totale kilometerstand.
11. Indicator batterijlaadniveau
    Geeft het huidige batterijlaadniveau als percentage weer.
12. Indicatorlamp grootlicht
    Deze indicator licht op wanneer het grootlicht is ingeschakeld.
13. Waarschuwingslichten
    Als u op de knop op de rechtercombinatieschakelaar van de waarschuwingslichten drukt, knipperen de linker- en rechterindicatoren en dit symbool.
14. Cruisecontrolsysteem
    • Als u op de cruisecontrolknop drukt, blijft het voertuig met de huidige snelheid rijden.
    • De cruisecontrol kan worden gedeactiveerd door de linker- of rechterrem te gebruiken of door nogmaals op de cruisecontrolknop te drukken.
15. Indicator achteruitrijmodus
    • Als u de achteruitrijknop op de rechtercombinatieschakelaar ingedrukt houdt, bevindt het voertuig zich in de achteruitrijmodus.
    • Als u de knop loslaat, keert het voertuig terug naar de vooruitmodus.

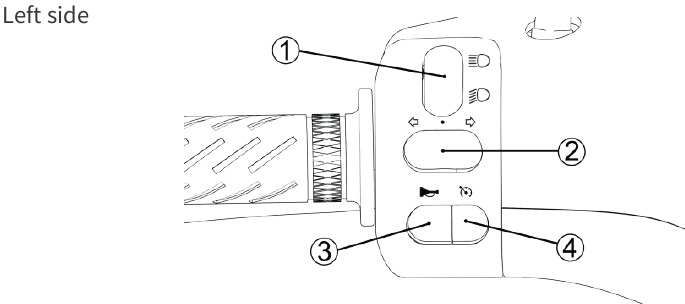

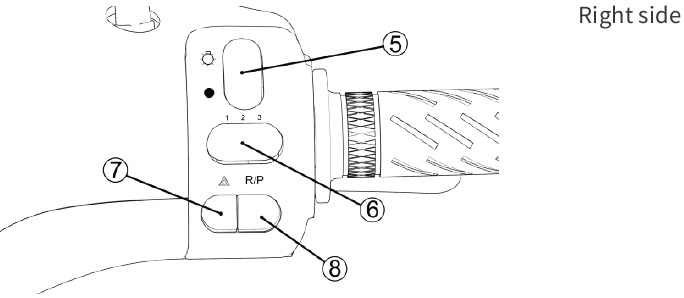

Combinatieschakelaar

1. Linkercombinatieschakelaar met grootlicht en dimlicht
   • Druk de schakelaar omhoog om het grootlicht in te schakelen.
   • Druk de schakelaar omlaag om het dimlicht in te schakelen.
2. Indicator
   • Druk de schakelaar naar links om de linkerindicator in te schakelen.
   • Druk de schakelaar naar rechts om de rechterindicator in te schakelen.
   • Beweeg de schakelaar naar de middenpositie om de indicator uit te schakelen.
3. Claxon
   • Druk op de claxonknop om het claxonsignaal te laten horen.
   • Het claxonsignaal eindigt wanneer de claxonknop wordt losgelaten.
4. Cruisecontrol
   • Druk op de knop om de scooter op de huidige snelheid te laten rijden.
   • Om de cruisecontrol te deactiveren, drukt u nogmaals op deze knop of gebruikt u de rem.

5. Rechtercombinatieschakelaar met hoofdverlichting
   • Druk de schakelaar omlaag om de hoofdverlichting uit te schakelen.
   • Druk de schakelaar omhoog om de hoofdverlichting in te schakelen.
6. Selectieschakelaar rijmodus
   • Linkerpositie: 1e rijmodus
   • Middenpositie: 2e rijmodus
   • Rechterpositie: 3e rijmodus
7. Waarschuwingslichten
   • Druk op de knop om de waarschuwingslichten te activeren. Druk nogmaals op de knop om de waarschuwingslichten te deactiveren.
8. Start/Achteruit-schakelaar
   • Druk op de knop om over te schakelen naar de stand-by/READY-modus.
   • Houd de knop ingedrukt om de achteruitrijmodus te activeren en laat deze los om terug te keren naar de vooruitmodus.

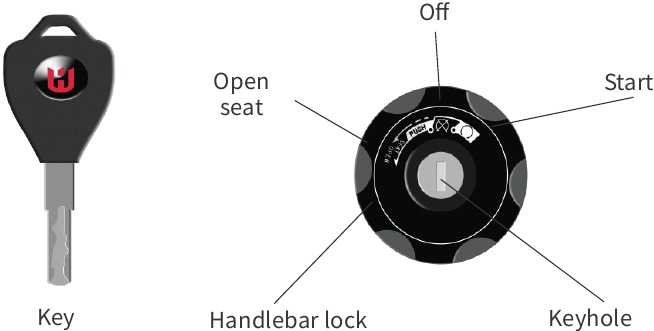

Voertuigvergrendeling

De scooter starten

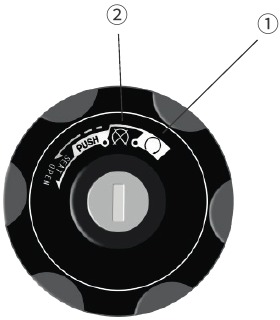

Steek de mechanische sleutel erin en draai deze naar de "Start"-positie om het voertuig in te schakelen. Draai de sleutel terug naar de "Uit"-positie om het voertuig uit te schakelen.

Het zadel openen
Steek de mechanische sleutel erin en draai deze naar de "Zadel openen"-positie om het zadel te ontgrendelen.

Stuurvergrendeling
Draai het stuur naar de meest linkse positie. Het stuur wordt vergrendeld door de sleutel tegen de klok in naar de "stuurvergrendeling"-positie te drukken en te draaien.

Batterij en oplader

Instructies voor het gebruik van batterijen

De batterij heeft meerdere oplaadmethoden

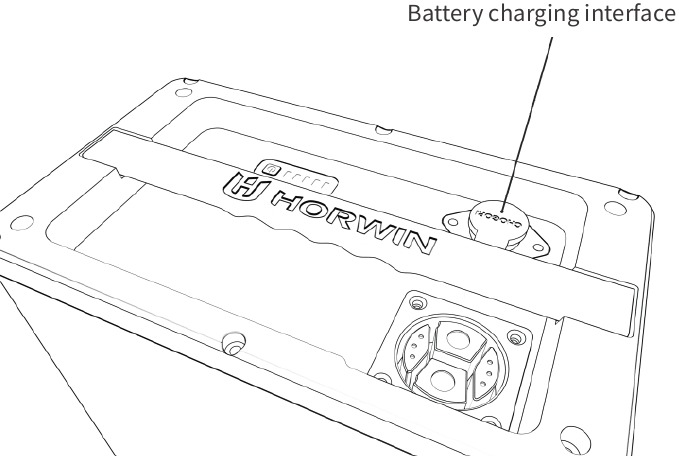

Externe oplaadmodus

Sluit eerst de oplader aan op de batterij-interface en vervolgens op het stopcontact. Als het opladen niet automatisch start, druk dan op de oplaadindicator.

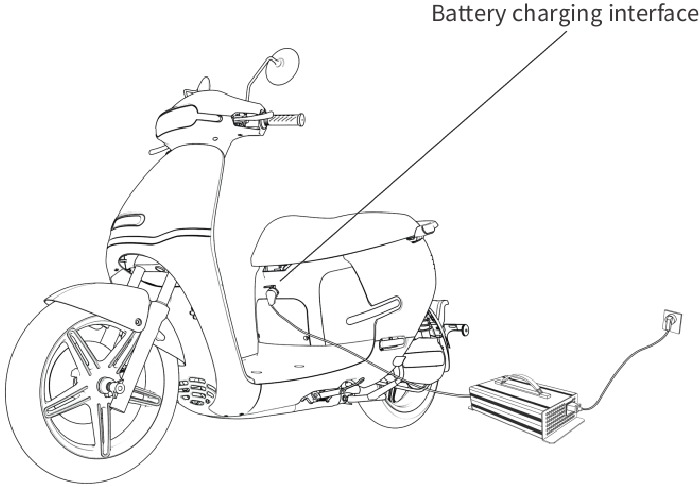

Oplaadmodus in het voertuig

Plaats de batterij in het batterijcompartiment en sluit de voertuigstekker aan op de batterij.
Steek vervolgens de laadstekker van de oplader in de laadinterface boven het voetbord om de scooter op te laden.
Als het opladen niet automatisch start, druk dan op de oplaadindicator direct op de batterij.

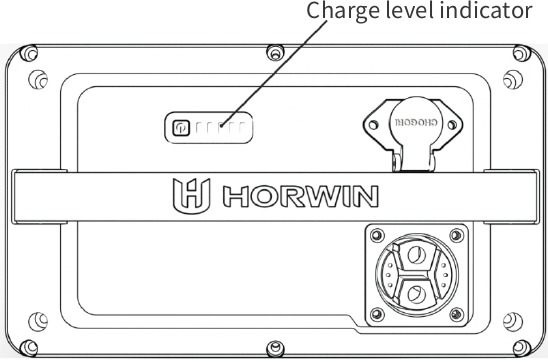

Beschrijving van de batterijlaadniveau-indicator op de batterij

Tijdens het opladen geeft de laadniveau-indicator het huidige laadniveau van de batterij weer. Zodra de batterij volledig is opgeladen, branden alle LED's continu en knipperen ze niet meer.
Het huidige laadniveau wordt weergegeven door op de knop naast de laadindicator te drukken - één LED komt overeen met 20% laadniveau.

Batterijhandleiding

Voordat u de batterij gebruikt, moet u ervoor zorgen dat het de originele batterij is; gebruik geen batterijen van andere fabrikanten of van andere types.
Controleer de batterij op duidelijke externe schade, lekkage van vloeistof, oververhitting, uitzetting of andere schade.
Vanwege zelfverbruikfactoren zoals transportroutes en opslagtijden heeft de batterij in eerste instantie niet de maximale capaciteit. Laad de batterij op volgens de oplaadinstructies.
Batterijen mogen niet worden gedemonteerd en moeten op de juiste manier worden afgevoerd.

Bedrijfsomgeving

Gebruik de batterij tussen -10 ℃ en 45 ℃.

Voorkom dat de batterij in contact komt met vloeistoffen, zoals water, schoonmaakmiddelen, enz.

Vermijd het opslaan van de batterij in de buurt van warmtebronnen, open vuur, ontvlambare en explosieve gassen of vloeistoffen.

Voorkom dat er metalen vreemde voorwerpen in het batterijcompartiment terechtkomen.

• Bij lage temperaturen neemt de beschikbare batterijcapaciteit in verschillende mate af. Bijvoorbeeld: De beschikbare capaciteit is ca. 70% bij -10 ℃, 85% bij 0 ℃ en tot 100% bij 25 ℃.
• Als u afwijkingen constateert, zoals een vreemde geur, oververhitting of vervorming, stop dan onmiddellijk met het gebruik van de batterij. Blijf uit de buurt van de batterij en neem onmiddellijk contact op met uw vakhandelaar.

Als de batterij zonder toestemming wordt gedemonteerd of uit elkaar gehaald, vervalt automatisch de fabrieksgarantie. Onjuiste behandeling kan ertoe leiden dat de batterij oververhit raakt, begint te roken, vlam vat of explodeert.

Oplaadomgeving

Gebruik de originele oplader om de batterij op te laden. Gebruik geen opladers van andere fabrikanten, merken of types om de batterij op te laden.

Laad de batterij op bij een omgevingstemperatuur van 0 ℃ - 35 ℃.

Laad de batterij niet langer dan 8 uur op, omdat anders de levensduur van de batterij wordt aangetast.

• In de vroege fase (0-80%) is de oplaadsnelheid sneller; in de latere fase (80-100%) is de oplaadsnelheid langzamer, omdat dit proces is geconfigureerd voor oplaadveiligheid en normaal is.
• In de winter, wanneer de buitentemperatuur onder 0 ℃ daalt, kan het oplaadproces stoppen, wat een normale situatie is. Laad de batterij op bij een geschikte omgevingstemperatuur.
• Bij hogere buitentemperaturen of kort na het einde van de rit kan het opladen niet onmiddellijk starten als gevolg van hoge temperaturen in de batterij. Het wordt aanbevolen om de batterij enige tijd te laten rusten om de temperatuur te verlagen.
• Tijdens het opladen hebben opladers een thermisch effect en kan de temperatuur van de behuizing toenemen. Vermijd het aanraken van de oplader tijdens het opladen (mogelijk brandgevaar).

Voorzorgsmaatregelen bij het gebruik van de oplader

• De oplader mag alleen binnenshuis worden gebruikt, onder een afdak of in een omgeving die beschermd is tegen het weer.
• Het is ten strengste verboden om de oplader te gebruiken in een omgeving met hoge temperaturen, en de oplader mag niet in de zitschaal worden geplaatst tijdens het opladen.
• Wanneer het groene indicatielampje op de oplader oplicht, beëindig dan het opladen en koppel de oplader los van de batterij of het elektriciteitsnet.
• Als het indicatielampje op de oplader abnormaal is tijdens het opladen, of als de oplader vreemd ruikt of de behuizing van de oplader oververhit is, stop dan onmiddellijk met opladen en neem contact op met uw vakhandelaar.
• Demonteer de oplader niet zelf en vervang de opladercomponenten niet zelf.
• Als de oplader wordt vervangen, moet de nieuwe oplader overeenkomen met het batterijmodel.

Opslagomgeving

• Zodra de batterij in het voertuig is geplaatst en aangesloten, wordt er energie uit de batterij gehaald voor het alarmsysteem of andere verbruikers.
• Bewaar de batterij in een omgeving tussen 0 ℃ - 25 ℃ en niet in een omgeving met een temperatuur hoger dan 40 ℃; anders wordt de batterijcapaciteit onomkeerbaar verzwakt.
• Als het voertuig langere tijd niet wordt gebruikt, moet de batterij worden losgekoppeld, afzonderlijk worden opgeslagen, worden onderhouden en regelmatig worden opgeladen, omdat anders de batterij volledig kan worden ontladen en onomkeerbaar kan worden beschadigd, b.v. diepe ontlading van de batterij. In een dergelijk geval is deze uitgesloten van de garantie.
• Als de batterij langere tijd wordt opgeslagen, is het meest geschikte laadniveau van de batterij 50-70%. Als het laadniveau van de batterij minder dan 10% of meer dan 90% is, wordt de batterijcapaciteit onomkeerbaar verzwakt.
• De volgende technische normen zijn van toepassing met betrekking tot de zelfverbruikbeschermingsmodus wanneer de lithiumbatterij veilig wordt opgeslagen:
  1. Als de batterij langere tijd niet wordt gebruikt, kan deze in het voertuig worden opgeslagen (de batterijstekker is niet losgekoppeld) en de maximale veilige opslagperiode is 15 dagen; anders kan de batterij diep ontladen raken en kan de batterij niet worden hersteld.
  2. Als de batterij langere tijd niet wordt gebruikt, het laadniveau niet minder is dan 50% en de batterij afzonderlijk wordt opgeslagen of in het voertuig wordt bewaard (de batterijstekker is losgekoppeld), is de maximale veilige opslagperiode 2 maanden; anders kan de batterij diep ontladen raken en kan de batterij niet worden hersteld.
• Bewaar de batterij op een veilige plaats; anders kan de batterij op een ongecontroleerde manier beschadigd raken: lekkage, opwarming, roken, verbranding of explosie.
• Onderspanning en diepe ontlading van de batterij veroorzaakt door onjuist gebruik vallen niet onder de garantie.

Voorzorgsmaatregelen bij het in gebruik nemen van de batterij

• Wanneer u de batterij voor het eerst gebruikt, moet u deze zoveel mogelijk ontladen en vervolgens volledig opladen voor het volgende gebruik.
• Houd het laadniveau van de batterij op minimaal 10% en laad de batterij tijdig op om de levensduur van de batterij te maximaliseren.

De batterij mag niet buiten in de regen of bij slecht weer worden bewaard en mag niet worden afgespoeld met water of andere vloeistoffen. Als het voertuig door hoge waterplassen wordt gereden of geduwd, mag het waterniveau de hoogte van de onderrand van het batterijcompartiment niet overschrijden; anders dringt er water in de batterij en kan de batterij kortsluiting veroorzaken, wat resulteert in permanente batterijstoring.

In dit geval is het verboden om het voertuig opnieuw in te schakelen of de batterij op te laden, omdat de batterij anders vlam kan vatten en exploderen. Breng de batterij onmiddellijk terug naar uw vakhandelaar voor onderhoud.

Rij-instructies

Voorzorgsmaatregelen voordat u aan uw rit begint

Als u door het gebruik van alcohol of drugs bent aangetast, wordt het rijden absoluut niet aanbevolen. Lees de gebruikershandleiding. Zorg ervoor dat u alle veiligheidsinstructies en alle functies van de bedieningselementen volledig hebt begrepen.

Zorg voor het volgende voordat u aan uw rit begint:

• U verkeert in een goede fysieke en mentale gezondheid.
• U draagt een helm en andere beschermende kleding.
• U mag het voertuig niet bedienen na het nuttigen van alcohol of het innemen van medicijnen.

Beschermende kleding

Om veiligheidsredenen raden we u ten zeerste aan om altijd een gecertificeerde helm en geschikte beschermende kleding te dragen tijdens het rijden.

Controleren voordat u vertrekt

Algemene voorzorgsmaatregelen

Als u schade, andere afwijkingen of technische fouten ontdekt bij het controleren van uw voertuig, moet u deze onmiddellijk verhelpen of laten verhelpen door een geautoriseerde vakhandelaar. Controleer de volgende punten voordat u de scooter gebruikt om uw veiligheid op de weg te garanderen:

• Functietest van alle schakelaars van de linker- en rechtercombinatie-eenheden
• Handgreep voor snelheidsregeling
• Aanbevolen bandenspanning: Voorwiel 2,5 - 2,8 bar, achterwiel 2,5 - 3 bar
• Bandenoppervlak op scheuren, schade, slijtage of vreemde voorwerpen die aan de band kleven
• Neem de wettelijke profieldiepte in acht (seizoensgebonden en landspecifieke afwijkingen)
• Batterijlaadstatus
• Functietest van koplamp, achterlicht, remlicht, richtingaanwijzers en claxon
• Achteruitkijkspiegel (afstelling en reinheid)
• Remvloeistofniveau
• Functietest van het remsysteem

Laad voorzorgsmaatregelen

Overbelasting of onjuiste belading kan leiden tot een onregelmatige werking van de scooter. De exacte afmetingen en gewichtsspecificaties vindt u hieronder in de technische gegevens en afmetingen.

Het voertuig starten

1. Steek de sleutel in het contactslot om het contactslot in de startpositie te draaien en gebruik deze om het voertuig te starten.
2. Zet de zij-/middenstandaard omhoog en druk op de "Start switch" (Startschakelaar) in de rechtercombinatie-eenheid; het symbool "READY" (GEREED) verschijnt op het display.
3. Draai lichtjes aan de gashendel en geniet van uw rit!

Reminstructies

• Overmatig, plotseling remmen kan ervoor zorgen dat de wielen blokkeren en slippen, waardoor de controle over het voertuig wordt beperkt. Laat in dit geval de remhendel los en rijd continu vooruit totdat de controle is hersteld, en rem vervolgens zachter.
• Vertraag zoveel mogelijk, of kom volledig tot stilstand voordat u afslaat. Vermijd remmen in bochten, omdat dit ertoe kan leiden dat één of twee wielen slippen, waardoor de controle over de scooter wordt verminderd.
• Bij het rijden in natte, regenachtige omstandigheden of op zachte oppervlakken worden de manoeuvreerbaarheid en het remvermogen van de scooter aangetast. In dit geval moeten al uw rijmanoeuvres worden aangepast; plotseling accelereren, remmen of afslaan kan leiden tot verlies van controle over de scooter.
• Op lange, steile, afdalende weggedeelten kan overmatig gebruik van het remsysteem leiden tot oververhitting en de effectiviteit van het remvermogen verminderen. Gevolgschade kan daarom niet worden uitgesloten.

Uitschakelen

1. Klap de zijstandaard naar beneden; het symbool "READY" (GEREED) verdwijnt op het display, het elektrische systeem van het hele voertuig staat nog steeds in de modus "Park" (Parkeren) en het voertuig zal niet wegrijden wanneer de gashendel wordt geopend.
2. Draai de sleutel van het stuurslot naar positie 2 en het elektrische systeem van het hele voertuig wordt uitgeschakeld.


Service- en onderhoudsintervallen

De exacte onderhouds- en service-instructies, evenals de garantievoorwaarden, zijn te vinden in de afzonderlijke service- en onderhoudshandleiding die bij uw voertuig is geleverd.

Algemene servicetips

Schakel het voertuig uit en verwijder de batterij voordat u het voertuig reinigt. Reinig uw voertuig niet rechtstreeks met een sterke waterstraal (b.v. hogedrukreiniger, enz.), die storingen of schade aan mechanische en elektrische componenten kan veroorzaken als gevolg van vocht.

Probleemoplossing

Probleemoplossing op het voertuig

Foutcodes / regeleenheid

Het product reinigen

Meng leidingwater en een neutraal reinigingsmiddel om het voertuig schoon te maken. Veeg na het reinigen van het voertuig het oppervlak af met een zachte doek.
Reinig uw voertuig niet rechtstreeks met een sterke waterstraal (bijv. hogedrukreiniger, enz.), omdat dit door vocht storingen of schade aan mechanische en elektrische componenten kan veroorzaken.
Raadpleeg de meer gedetailleerde informatie en instructies in de afzonderlijke service- en onderhoudshandleiding.

Het product veilig opslaan

Parkeer het voertuig op een vlakke, stevige, goed geventileerde en droge plaats. Vermijd langdurige blootstelling van het voertuig aan weersomstandigheden zoals zonlicht, regen/sneeuw, enz. Als u het voertuig langere tijd parkeert, let dan op de aanvullende informatie in het service-/onderhoudsboekje.

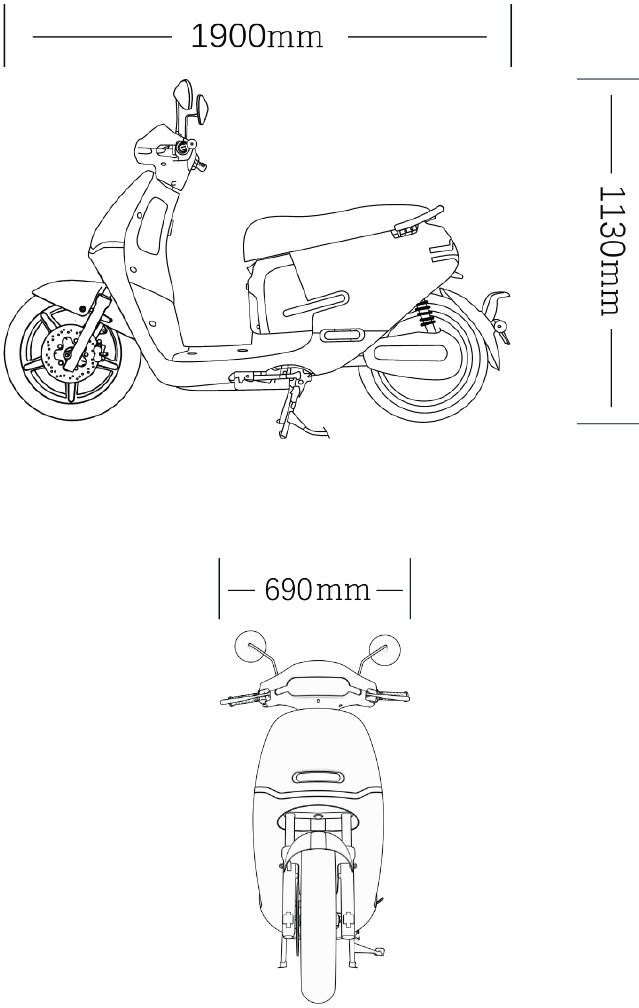

Technische gegevens en afmetingen

Veiligheidsinstructies

Lees deze producthandleiding aandachtig door en gebruik dit voertuig alleen als u er mentaal en fysiek toe in staat bent.
Volg de verkeersregels, rijd niet opzettelijk over lange afstanden achteruit, negeer geen rode lichten en gebruik geen mobiele telefoons tijdens het rijden.
Gebruik geen accessoires van derden en demonteer of wijzig de e-scooter niet zonder toestemming; anders zijn alle daaruit voortvloeiende schade voor uw rekening en verliest u het recht om gebruik te maken van onze garantieservice.
Vanwege de voortdurende verbetering van het product kan het voertuig dat u koopt enigszins afwijken van het voertuig dat in deze handleiding wordt beschreven. Als u niet zeker bent van het gebruik, de reparatie en de inbedrijfstelling van dit voertuig, neem dan contact op met onze geautoriseerde specialisten.

Lees de volgende instructies aandachtig door voor uw eigen veiligheid en die van anderen:

• Controleer voordat u op de e-scooter rijdt of alle veiligheidsrelevante functies (bijv. verlichtingssysteem, claxon, remsysteem, enz.) in orde zijn om de verkeersveiligheid te garanderen. Als u problemen opmerkt, neem dan onmiddellijk contact op met uw specialist.
• Draag voor uw eigen veiligheid een veiligheidshelm, handschoenen en geschikte beschermende uitrusting tijdens het rijden.
• Zorg ervoor dat u in goede gezondheid verkeert en niet moe bent. Rijd niet op uw scooter als u drugs, medicijnen, alcohol of andere stoffen hebt gebruikt die uw rijvaardigheid beïnvloeden.
• Neem de verkeersregels in acht en pas uw snelheid aan de weers- en wegomstandigheden aan.
• Parkeer het voertuig niet op ongeoorloofde plaatsen (verboden zones, enz.), bijv. in vluchtwegen, toegangswegen voor de brandweer,
• We raden af om de elektrische scooter op te laden of te parkeren in de directe nabijheid van ontvlambare materialen. Het opladen moet altijd onder toezicht gebeuren.

Neem contact op met het HORWIN Customer Service Centre via dit e-mailadres: service@horwinglobal.com
Als u een probleem heeft met deze scooter, helpen we u graag verder.

HORWIN Europa-Zentrale
A-2033 Kammersdorf 173
Centraal magazijn: A-2034 Großharras 77
www.horwin.eu

HORWIN Global Headquarters
Building 1 | No. 5 Chuangzhi Road
Tianning District | Changzhou | Jiangsu | China
www.horwinglobal.com

Referenties

• HORWIN Europe - E-Mopeds & E-Motorräder
• HORWIN | REIMAGINE THE FUTURE

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Horwin EK1 Handleiding

Beschikbare talen
