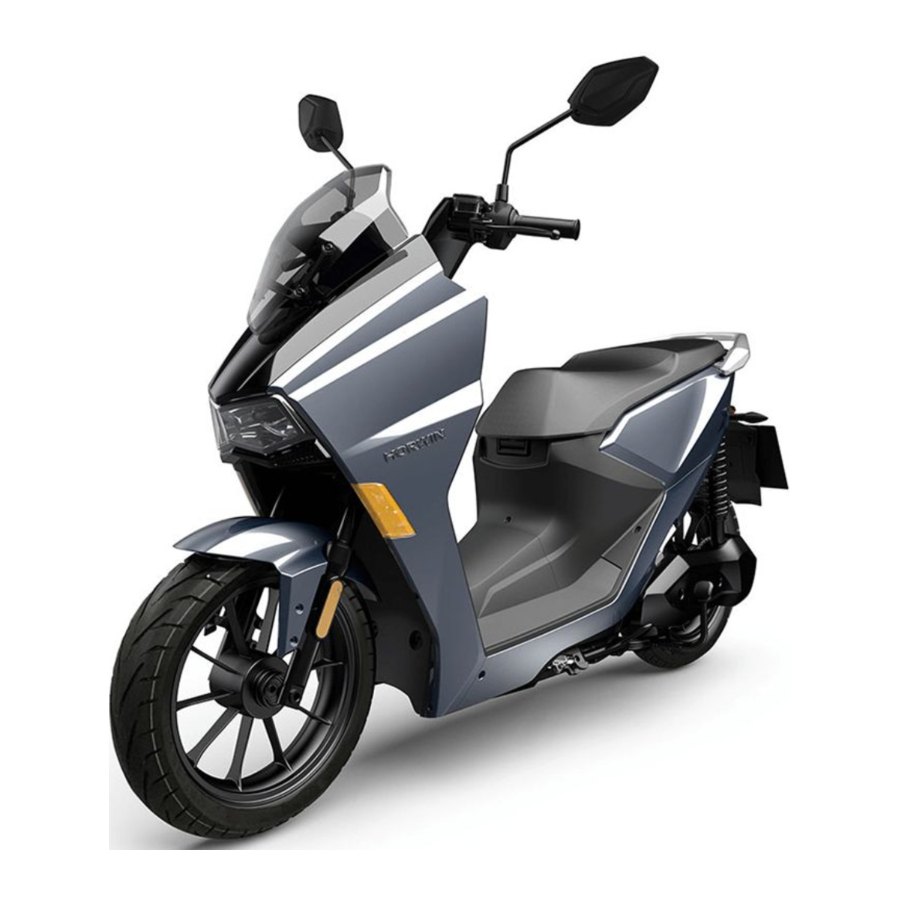

Horwin SK3 Handleiding

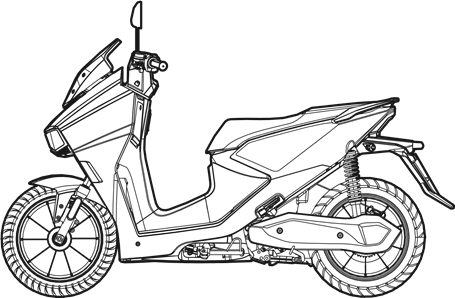

Productoverzicht

Schematische weergave van het voertuig

Beschrijving van de onderdelen

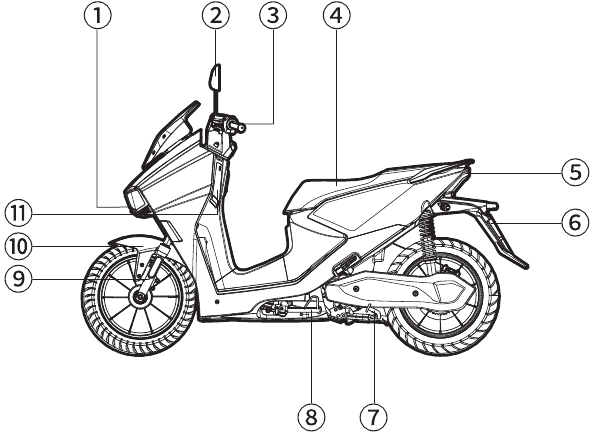

Linkerkant

1. Koplamp
2. Achteruitkijkspiegel
3. Linkercombinatieschakelaar
4. Zadel
5. Achterlicht
6. Achterspatbord
7. Middenstandaard
8. Zijstandaard
9. Schokdemper vooraan
10. Spatbord vooraan
11. Opbergvak
    (ingebouwde USB-oplaadcontactdoos, max. verbruik 1 A, spanning 5 V)

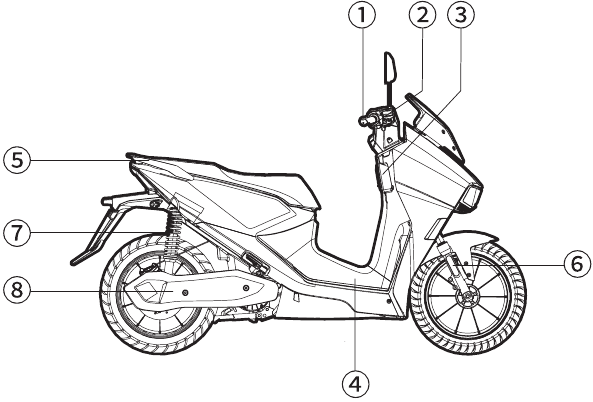

Rechterkant

1. Gashandel
2. Rechtercombinatieschakelaar
3. Contactslot
4. Voetplank
5. Armsteun achteraan
6. Reflector
7. Schokdemper achteraan
8. Afdekking van de achterwielfork

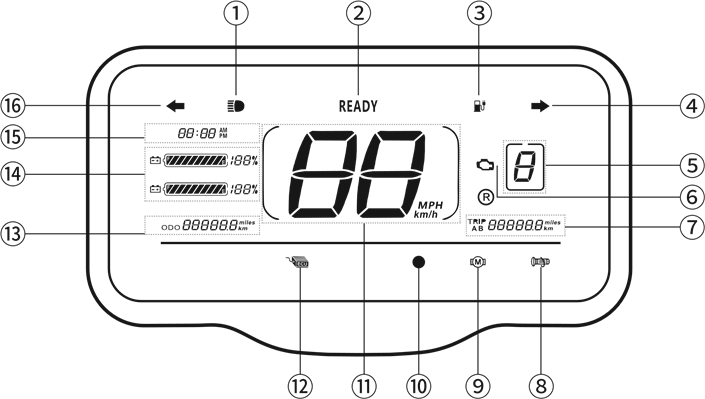

Instrumentenpaneel / display

1. Indicatielampje grootlicht
   Dit indicatielampje licht op wanneer het grootlicht is ingeschakeld.
2. Bedrijfsstatus
   Geeft de huidige bedrijfsstatus van het voertuig aan.
3. Indicator batterij bijna leeg
   Als het batterijniveau minder is dan ca. 15%, licht de indicator op.
4. Indicator, rechts
   Dit indicatielampje knippert wanneer u de rechter richtingaanwijzer indrukt.
5. Rijmodi
   Geeft de momenteel geselecteerde rijmodus weer.
   Snelheden rijmodus:
   • De maximumsnelheid in de 1e rijmodus is maximaal 45 km/u
   • De maximumsnelheid in de 2e rijmodus is maximaal 65 km/u
   • De maximumsnelheid in de 3e rijmodus is maximaal 95 km/u
6. Motorindicatielampje
   Als er een fout optreedt in de motorregeling, licht dit symbool op.
7. Trip kilometerteller
   Weergave van de afgelegde afstand (automatische reset na herstart).
8. Gashandel indicatielampje
   De indicator licht op als de gashandel niet in de startpositie (nulpositie) staat of defect is.
9. Motorwaarschuwingslampje
   Het display licht op als de motor een storing heeft.
10. Indicatielampje zijstandaard
    Geeft aan of de zijstandaard is uitgeklapt.
11. Snelheid per uur
    Geeft de huidige snelheid weer.
12. Waarschuwingslampje controller
    Deze indicator licht op als de controller een fout heeft.
13. Totale kilometerstand
    Weergave van de totale kilometerstand.
14. Indicator batterijniveau
    Geeft het huidige batterijniveau als percentage weer.
15. Reistijdweergave trip
    Weergave van de huidige reistijd van de trip (automatische reset na herstart).
16. Indicator, links
    Dit indicatielampje knippert wanneer u de linker richtingaanwijzer indrukt.

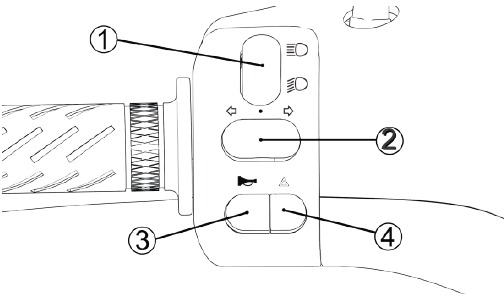

Combinatieschakelaar

Linkerkant

1. Linkercombinatieschakelaar met grootlicht en dimlicht
   • Druk de schakelaar omhoog om het grootlicht in te schakelen.
   • Druk de schakelaar omlaag om het dimlicht in te schakelen.
2. Indicator
   • Druk de schakelaar naar links om de linker richtingaanwijzer in te schakelen.
   • Druk de schakelaar naar rechts om de rechter richtingaanwijzer in te schakelen.
   • Verplaats de schakelaar naar de middenpositie om de indicator uit te schakelen.
3. Claxon
   • Druk op de claxonknop om het claxonsignaal te laten horen.
   • Het claxonsignaal eindigt wanneer de claxonknop wordt losgelaten.
4. Waarschuwingslichten
   • Druk op de knop om de waarschuwingslichten te activeren.
   • Druk nogmaals op de knop om de waarschuwingslichten te deactiveren.

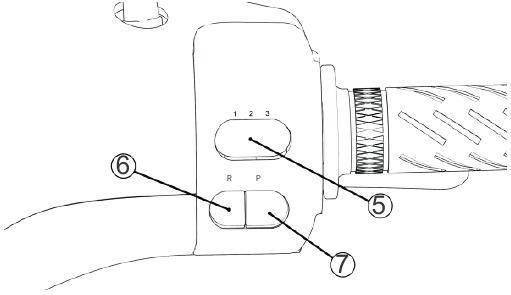

Rechterkant

5. Rechtercombinatieschakelaar met rijmoduskeuzeschakelaar
   • Linkerpositie: 1e rijmodus
   • Middenpositie: 2e rijmodus
   • Rechterpositie: 3e rijmodus
6. Achteruitrijschakelaar
   • Houd de knop ingedrukt om de achteruitrijmodus te activeren.
7. Startschakelaar
   • Druk op de knop om naar de stand-by/READY modus te schakelen.

Voertuigvergrendeling en radioafstandsbediening

Radioafstandsbediening

1. Activering van het alarmsysteem
   Door op de knop te drukken, wordt het akoestische alarmsysteem geactiveerd. Als de radioafstandsbediening zich meer dan ca. 2 meter van de scooter bevindt, activeert het alarmsysteem zichzelf automatisch na een bepaalde tijd.
2. Deactivering van het alarmsysteem
   Door op de knop te drukken, wordt het akoestische alarmsysteem gedeactiveerd.
3. Aanknop
   Het voertuig kan worden ingeschakeld door twee keer op de knop te drukken. (Door op knop '2' te drukken, wordt het voertuig uitgeschakeld.)

Let op: de batterijen in de radioafstandsbedieningen moeten na een bepaalde tijd worden vervangen, en wanneer de radioafstandsbedieningen niet werken.

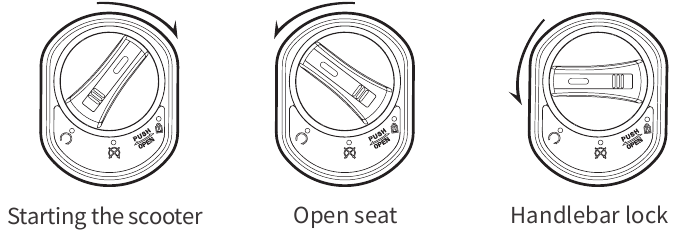

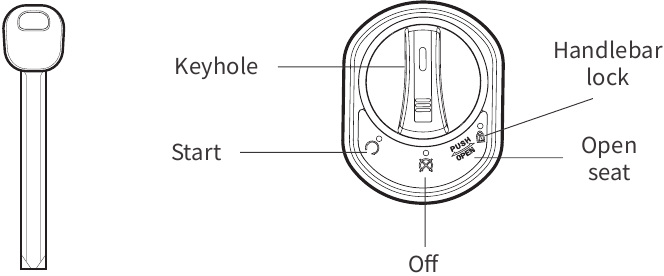

Mechanische sleutel

De scooter in- en uitschakelen
Steek de mechanische sleutel in het contactslot en draai deze naar de "Start"-stand om het voertuig in te schakelen. Draai de sleutel terug naar de "Uit"-stand om het voertuig uit te schakelen.

Het zadel openen

• Steek de mechanische sleutel in het contactslot en draai deze naar de "Zadel openen"-stand om het zadel te ontgrendelen.
• Als de radioafstandsbediening zich minder dan ca. 2 meter afstand bevindt, kan het zadel worden geopend door erop te drukken en het naar links te draaien (ervan uitgaande dat de radioafstandsbediening en het alarmsysteem correct werken).

Stuurslot
Draai het stuur naar de meest linkse stand. Het stuur wordt vergrendeld door de sleutel in te drukken en tegen de klok in naar de "stuurslot"-stand te draaien.

Batterij en oplader

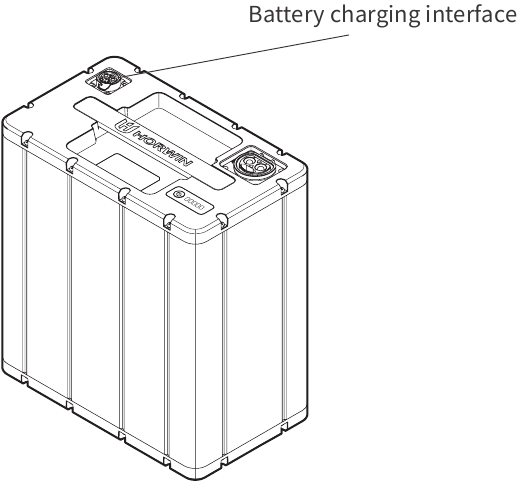

Instructies voor het gebruik van batterijen

De batterij heeft meerdere laadmethoden

Externe laadmodus

Sluit eerst de oplader aan op de batterijaansluiting en vervolgens op het stopcontact. Als het opladen niet automatisch start, druk dan op de laadindicator-knop.

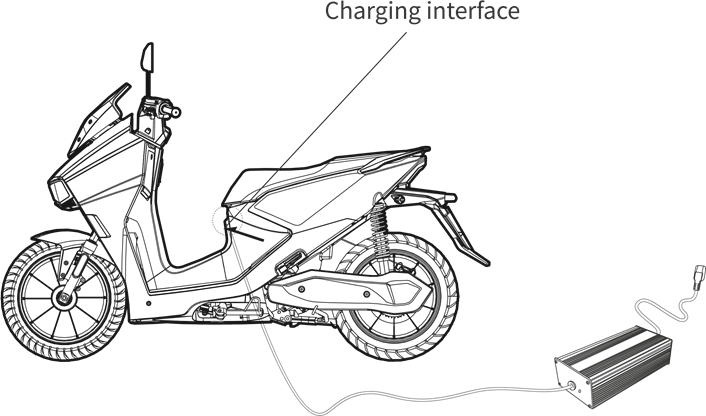

Laadmodus in het voertuig

Plaats de batterij in het batterijvak en verbind de voertuigstekker met de batterij.
Steek vervolgens de laadstekker van de oplader in de laadaansluiting boven de treeplank om de scooter op te laden.
Als het opladen niet automatisch start, druk dan direct op de laadindicator-knop op de batterij.

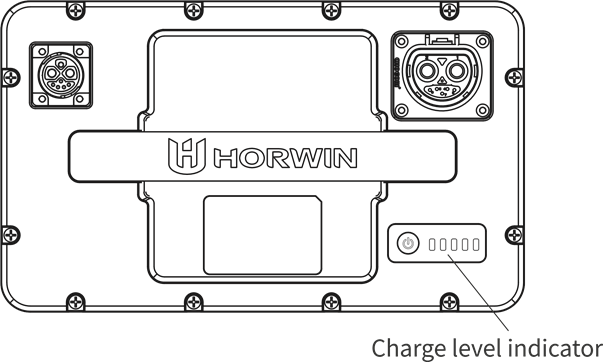

Beschrijving van de batterij-oplaadniveau-indicator op de batterij

Tijdens het opladen geeft de oplaadniveau-indicator het huidige batterij-oplaadniveau weer. Zodra de batterij volledig is opgeladen, lichten alle LED's continu op en knipperen ze niet meer.

Het huidige oplaadniveau wordt weergegeven door op de knop naast de oplaadindicator te drukken - één LED komt overeen met 20% oplaadniveau.

Batterijhandleiding

Controleer voordat u de batterij gebruikt of het de originele batterij is; gebruik geen batterijen van andere fabrikanten of van andere types.
Controleer de batterij op duidelijke externe schade, lekkage van vloeistof, oververhitting, uitzetting of andere schade.
Vanwege factoren van eigen verbruik, zoals transportroutes en opslagtijden, heeft de batterij aanvankelijk niet de maximale capaciteit.
Laad de batterij op volgens de laadinstructies.
Batterijen mogen niet worden gedemonteerd en moeten op de juiste manier worden afgevoerd.

Bedrijfsomgeving

Gebruik de batterij tussen -10 ℃ en 45 ℃.

Voorkom dat de batterij in contact komt met vloeistoffen, zoals water, schoonmaakmiddelen, enz.

Vermijd het opslaan van de batterij in de buurt van warmtebronnen, open vuur, ontvlambare en explosieve gassen of vloeistoffen.

Voorkom dat metalen vreemde voorwerpen in het batterijvak terechtkomen.

• Bij lage temperaturen neemt de beschikbare batterijcapaciteit in verschillende mate af. Bijvoorbeeld: De beschikbare capaciteit is ongeveer 70% bij -10 ℃, 85% bij 0 ℃ en tot 100% bij 25 ℃.
• Als u afwijkingen opmerkt, zoals een vreemde geur, oververhitting of vervorming, stop dan onmiddellijk met het gebruik van de batterij. Blijf uit de buurt van de batterij en neem onmiddellijk contact op met uw gespecialiseerde dealer.

Als de batterij zonder toestemming wordt gedemonteerd of uit elkaar gehaald, vervalt de garantie van de fabrikant automatisch. Onjuist gebruik kan ervoor zorgen dat de batterij oververhit raakt, begint te roken, vlam vat of explodeert.

Laadomgeving

Gebruik de originele oplader om de batterij op te laden. Gebruik geen opladers van andere fabrikanten, merken of types om de batterij op te laden.

Laad de batterij op bij een omgevingstemperatuur van 0 ℃ - 35 ℃.

Laad de batterij niet langer dan 8 uur op, omdat anders de levensduur van de batterij wordt aangetast.

• In de vroege fase (0-80%) is de laadsnelheid sneller; in de latere fase (80-100%) is de laadsnelheid langzamer, omdat dit proces is geconfigureerd voor de veiligheid tijdens het opladen en normaal is.
• In de winter, wanneer de buitentemperatuur onder 0 daalt, kan het opladen stoppen, wat een normale conditie is. Laad de batterij op bij een geschikte omgevingstemperatuur.
• Bij hogere buitentemperaturen of kort na het einde van de rit kan het opladen niet onmiddellijk starten vanwege hoge temperaturen in de batterij. Het wordt aanbevolen om de batterij enige tijd te laten rusten om de temperatuur te verlagen.
• Tijdens het opladen hebben opladers een thermisch effect en kan de temperatuur van de behuizing stijgen. Vermijd het aanraken van de oplader tijdens het opladen (mogelijk risico op brandwonden).

Voorzorgsmaatregelen voor het gebruik van de oplader

• De oplader mag alleen binnenshuis, overdekt of in een omgeving worden gebruikt die beschermd is tegen het weer.
• Het is ten strengste verboden om de oplader te gebruiken in een omgeving met hoge temperaturen, en de oplader mag niet in de stoelschaal worden geplaatst tijdens het opladen.
• Wanneer het groene indicatielampje op de oplader oplicht, beëindig dan het opladen en ontkoppel de oplader van de batterij of het stroomnet.
• Als het indicatielampje op de oplader abnormaal is tijdens het opladen, of als de oplader vreemd ruikt of de behuizing van de oplader oververhit is, stop dan onmiddellijk met opladen en neem contact op met uw gespecialiseerde dealer.
• Demonteer de oplader niet zelf en vervang de onderdelen van de oplader niet zelf.
• Als de oplader wordt vervangen, moet de nieuwe oplader overeenkomen met het batterijmodel.

Opslagomgeving

• Zodra de batterij in het voertuig is geplaatst en aangesloten, wordt er energie uit de batterij getrokken voor het alarmsysteem of andere verbruikers.
• Bewaar de batterij in een omgeving tussen 0 ℃ - 25 ℃ en niet in een omgeving met een temperatuur hoger dan 40 ℃; anders wordt de batterijcapaciteit onomkeerbaar verzwakt.
• Als het voertuig langere tijd niet wordt gebruikt, moet de batterij worden losgekoppeld, apart worden opgeslagen, worden onderhouden en regelmatig worden opgeladen, omdat de batterij anders volledig kan worden ontladen en onomkeerbaar kan worden beschadigd, bijvoorbeeld diepe ontlading van de batterij. In een dergelijk geval is deze uitgesloten van de garantie.
• Als de batterij langere tijd wordt opgeslagen, is het meest geschikte batterij-oplaadniveau 50-70%. Als het batterij-oplaadniveau minder dan 10% of meer dan 90% is, wordt de batterijcapaciteit onomkeerbaar verzwakt.
• De volgende technische normen zijn van toepassing met betrekking tot de zelfverbruikbeschermingsmodus wanneer de lithiumbatterij veilig wordt opgeslagen:

  1. Als de batterij langere tijd niet wordt gebruikt, kan deze in het voertuig worden opgeslagen (de batterijstekker is niet losgekoppeld) en de maximale veilige opslagperiode is 15 dagen; anders kan de batterij diep ontladen raken en kan de batterij niet worden hersteld.
  2. Als de batterij langere tijd niet wordt gebruikt, het oplaadniveau niet minder is dan 50% en de batterij apart wordt opgeslagen of in het voertuig wordt bewaard (de batterijstekker is losgekoppeld), is de maximale veilige opslagperiode 2 maanden; anders kan de batterij diep ontladen raken en kan de batterij niet worden hersteld.
• Bewaar de batterij op een veilige plaats; anders kan de batterij op een ongecontroleerde manier beschadigd raken: lekkage, opwarming, roken, verbranding of explosie.
• Onderspanning en diepe ontlading van de batterij veroorzaakt door onjuist gebruik vallen niet onder de garantie.

Voorzorgsmaatregelen bij het in gebruik nemen van de batterij:

• Wanneer u de batterij voor het eerst gebruikt, ontlaad deze dan zoveel mogelijk en laad deze vervolgens volledig op voor het volgende gebruik.
• Houd het batterij-oplaadniveau op minimaal 10% en laad de batterij tijdig op om de levensduur van de batterij te maximaliseren.

De batterij mag niet buitenshuis in de regen of bij slecht weer worden opgeslagen en mag niet worden afgespoeld met water of andere vloeistoffen. Als het voertuig door hoge waterplassen wordt gereden of geduwd, mag het waterniveau de hoogte van de onderrand van het batterijvak niet overschrijden; anders dringt er water in de batterij en kan de batterij kortsluiten, wat resulteert in een permanent batterijdefect.

In dit geval is het verboden om het voertuig opnieuw in te schakelen of de batterij op te laden, omdat de batterij anders vlam kan vatten en exploderen. Breng de batterij onmiddellijk terug naar uw gespecialiseerde dealer voor onderhoud.

Rijinstructies

Voorzorgsmaatregelen voordat je aan je rit begint

Rijden wordt absoluut afgeraden als je onder invloed bent van alcohol of drugs. Lees de gebruikershandleiding.
Zorg ervoor dat je alle veiligheidsinstructies en alle functies van de bedieningselementen volledig hebt begrepen.

Zorg ervoor dat je het volgende controleert voordat je aan je rit begint:

• Je verkeert in goede lichamelijke en geestelijke gezondheid.
• Je draagt een helm en andere beschermende kleding.
• Je mag het voertuig niet bedienen na het drinken van alcohol of het innemen van medicijnen.

Beschermende kleding

Om veiligheidsredenen raden we je ten zeerste aan om altijd een gecertificeerde helm en geschikte beschermende kleding te dragen tijdens het rijden.

Het voertuig controleren voordat je vertrekt

Algemene voorzorgsmaatregelen

Als je schade, andere afwijkingen of technische storingen ontdekt bij het controleren van je voertuig, verhelp deze dan onmiddellijk of laat ze verhelpen door een erkende speciaalzaak.

Controleer de volgende punten voordat je de scooter gebruikt om je veiligheid op de weg te waarborgen:

• Functietest van alle schakelaars van de linker- en rechtercombinatie units
• Handgreep voor snelheidsregeling
• Aanbevolen bandenspanning: voorwiel 2,5 - 2,8 bar, achterwiel 2,5 - 3 bar
• Banden oppervlak op scheuren, schade, slijtage of vreemde voorwerpen die aan de band kleven
• Neem de wettelijke profieldiepte in acht (seizoensgebonden en landspecifieke afwijkingen)
• Accu laadstatus
• Functietest van koplamp, achterlicht, remlicht, richtingaanwijzers en claxon
• Achteruitkijkspiegel (afstelling en reinheid)
• Remvloeistofniveau
• Functietest remsysteem

Laad voorzorgsmaatregelen

Overbelasting of onjuiste belading kan leiden tot een onregelmatige werking van de scooter. De exacte afmetingen en gewichtsspecificaties vind je hieronder in de technische gegevens en afmetingen.

Methoden om het voertuig te starten

De SK3 kan op twee manieren worden gestart: met de mechanische sleutel of met de radio afstandsbediening.

Methode 1: Het voertuig starten met de mechanische sleutel

• Stap 1: Steek de sleutel in het contactslot om het in de startpositie te draaien en gebruik deze om het voertuig te starten.
• Stap 2: Klap de zij-/middenstandaard omhoog en druk op de "startschakelaar" in de rechter combi-unit. Het symbool "READY" (klaar) verschijnt op het display.
• Stap 3: Draai lichtjes aan de gashendel en geniet van je rit!

Methode 2: Start het voertuig met de radio afstandsbediening.

• Stap 1: De afstand tussen de radio afstandsbediening en het voertuig moet minder dan ongeveer 2 meter zijn.
• Stap 2: Klap de zij-/middenstandaard omhoog en druk tweemaal op de aan/uit-knop op je radio afstandsbediening. De scooter wordt ingeschakeld. Druk op de "startschakelaar" op de rechter combi-unit; het symbool "READY" (klaar) verschijnt op het display.
• Stap 3: Draai lichtjes aan de gashendel en geniet van je rit!

Reminstructies

• Overmatig, plotseling remmen kan ervoor zorgen dat de wielen blokkeren en slippen, waardoor de controle over het voertuig wordt beperkt. Laat in dit geval de remhendel los en rijd continu vooruit totdat de controle is hersteld en rem vervolgens zachter.
• Vertraag zoveel mogelijk of kom volledig tot stilstand voordat je een bocht neemt. Vermijd remmen in bochten, omdat dit ertoe kan leiden dat een of twee wielen slippen, waardoor de controle over de scooter afneemt.
• Wanneer je in natte, regenachtige omstandigheden of op zachte oppervlakken rijdt, worden de wendbaarheid en het remvermogen van de scooter aangetast. In dit geval moeten al je rijmanoeuvres worden aangepast; plotseling accelereren, remmen of draaien kan leiden tot verlies van controle over de scooter.
• Op lange, steile, afdalende weggedeelten kan overmatig gebruik van het remsysteem leiden tot oververhitting en de effectiviteit van het remvermogen verminderen. Gevolgschade kan daarom niet worden uitgesloten.

Het voertuig uitschakelen

De SK3 kan op twee manieren worden uitgeschakeld: met de mechanische sleutel of met de radio afstandsbediening.

Methode 1: Het voertuig uitschakelen met een mechanische sleutel

1. Klap de zijstandaard omlaag; het symbool "READY" (klaar) verdwijnt van het display. Het elektrische systeem van het hele voertuig staat nog steeds in de "Park" (parkeren) modus en het voertuig zal niet wegrijden wanneer de gashendel wordt geopend.
2. Draai het contactslot naar stand 3 en het elektrische systeem van het hele voertuig wordt uitgeschakeld.


Methode 2: Het voertuig uitschakelen met de radio afstandsbediening

1. Klap de zijstandaard omlaag; het symbool "READY" (klaar) verdwijnt van het display. Het elektrische systeem van het hele voertuig staat nog steeds in de "Park" (parkeren) modus en het voertuig zal niet wegrijden wanneer de gashendel wordt geopend.
2. Druk eenmaal op knop '2' op de radio afstandsbediening en het hele elektrische systeem wordt uitgeschakeld.


Service- en onderhoudsintervallen

De exacte onderhouds- en service instructies, evenals de garantie richtlijnen, vind je in de afzonderlijke service- en onderhoudshandleiding die bij je voertuig is geleverd.

Algemene service tips

Schakel het voertuig uit en verwijder de accu voordat je het voertuig reinigt. Reinig je voertuig niet rechtstreeks met een sterke waterstraal (bijv. hogedrukreiniger, enz.), dit kan storingen of schade aan mechanische en elektrische componenten veroorzaken als gevolg van vocht.

Probleemoplossing

Probleemoplossing op het voertuig

Foutcodes / besturingseenheid

Het voertuig reinigen

Meng kraanwater en neutraal reinigingsmiddel om het voertuig te reinigen. Veeg na het reinigen van het voertuig het oppervlak af met een zachte doek.

Reinig je voertuig niet rechtstreeks met een sterke waterstraal (bijv. hogedrukreiniger, enz.), dit kan storingen of schade aan mechanische en elektrische componenten veroorzaken als gevolg van vocht.

Raadpleeg de meer gedetailleerde informatie en instructies in de afzonderlijke service- en onderhoudshandleiding.

Veilige opslag van het voertuig

Parkeer het voertuig op een vlakke, stevige, goed geventileerde en droge plaats. Vermijd het blootstellen van het voertuig aan weersomstandigheden zoals zonlicht, regen/sneeuw, enz. gedurende lange tijd. Als je het voertuig voor een langere periode parkeert, noteer dan de aanvullende informatie in het service-/onderhoudsboekje.

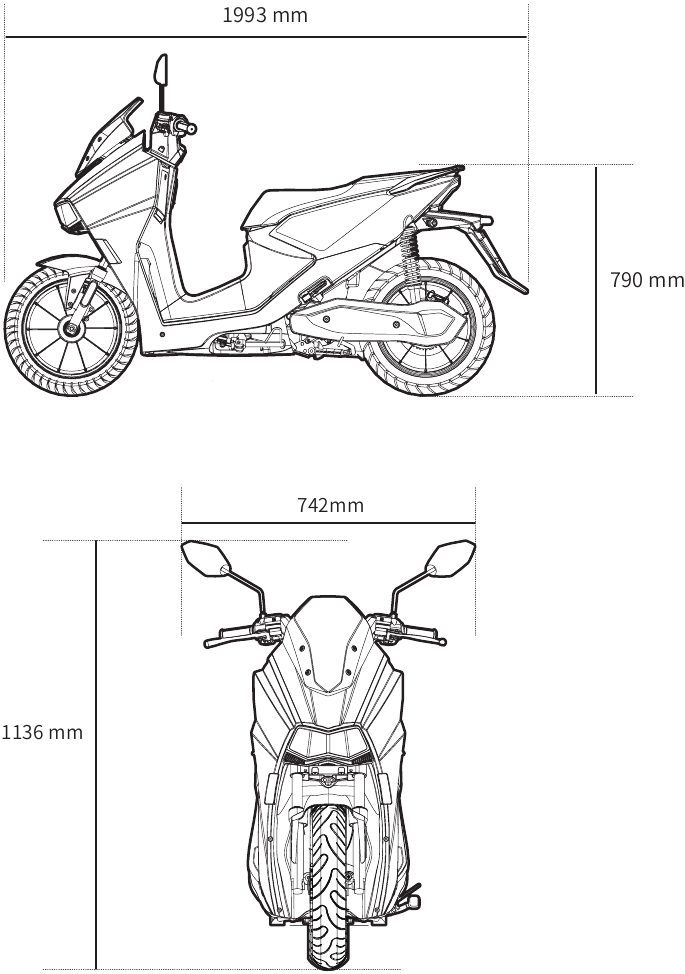

Technische gegevens en afmetingen

Veiligheidsinstructies

Lees deze producthandleiding zorgvuldig door en gebruik dit voertuig alleen als u mentaal en fysiek in staat bent om dit te doen.

Volg de verkeersregels, rijd niet opzettelijk over lange afstanden achteruit, negeer geen rode verkeerslichten en gebruik geen mobiele telefoons tijdens het rijden.

Gebruik geen accessoires van derden en demonteer of wijzig de e-scooter niet zonder toestemming; anders zijn alle daaruit voortvloeiende schade voor uw rekening en verliest u het recht om gebruik te maken van onze garantieservice.

Vanwege de continue verbetering van het product kan het voertuig dat u koopt enigszins afwijken van het voertuig dat in deze handleiding wordt beschreven. Als u niet zeker bent van het gebruik, de reparatie en de inbedrijfstelling van dit voertuig, neem dan contact op met onze erkende speciaalzaken.

Lees de volgende instructies aandachtig door voor uw eigen veiligheid en die van anderen:

• Controleer voordat u op de e-scooter rijdt of alle veiligheidsrelevante functies (bijv. verlichtingssysteem, claxon, remsysteem, enz.) in orde zijn om de verkeersveiligheid te waarborgen. Als u problemen opmerkt, neem dan onmiddellijk contact op met uw speciaalzaak.
• Draag voor uw eigen veiligheid een veiligheidshelm, handschoenen en geschikte beschermende uitrusting tijdens het rijden.
• Zorg ervoor dat u in goede gezondheid verkeert en niet moe bent. Rijd niet op uw scooter als u drugs, medicijnen, alcohol of andere middelen hebt gebruikt die uw rijvaardigheid beïnvloeden.
• Neem de verkeersregels in acht en pas uw snelheid aan de weers- en wegomstandigheden aan.
• Parkeer het voertuig niet op onbevoegde plaatsen (verboden gebieden, enz.), bijv. in vluchtwegen, toegangswegen voor de brandweer,
• We raden af om de elektrische scooter op te laden of te parkeren in de directe omgeving van ontvlambare materialen. Opladen moet altijd onder toezicht gebeuren.

www.horwinglobal.com

Referenties

• HORWIN | HERONTDEK DE TOEKOMST

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Horwin SK3 Handleiding

Beschikbare talen
