SPANNINGSAANPASSING STEMMECHANIEK

Om maximale prestaties en plezier uit dit instrument te halen, raden we u aan deze handleiding grondig te lezen voordat u het instrument gebruikt. Na het lezen raden we u aan deze op een handige plaats te bewaren voor toekomstig gebruik.

De stemmechanieken hebben veerbelaste mechanismen die automatisch slijtage compenseren en speling voorkomen. Het is echter mogelijk om de hoeveelheid druk aan te passen die nodig is om de mechanieken te draaien. Elke mechaniek heeft een spanningsaanpassingsschroef, zoals afgebeeld.

Rotatie van de schroef met de klok mee spant de mechaniek aan. De stemmechanieken moeten zo worden afgesteld dat ze stevig zijn, maar soepel kunnen draaien. Deze aanpassing is normaal gesproken niet nodig en overmatig aandraaien kan leiden tot vroegtijdige slijtage van de stemmechaniek.

IN HOOGTE VERSTELBARE LOCKING TOPKAM

(Indien van toepassing)

1. Verwijder de drie zeskantschroeven (A) waarmee de Lock Pads zijn bevestigd.
2. Draai de vier schroeven (B) los waarmee de Nut Base aan de hals is bevestigd.
3. Pas de hoogte aan met de twee Height Adjustment Screws (C). De Nut Base komt hoger door rotatie met de klok mee en lager door rotatie tegen de klok in.
4. Draai na het afstellen de vier schroeven (B) vast.


LET OP: Aangezien de hoogte in de fabriek in de beste omstandigheden is afgesteld, dient u de aanpassing te vermijden, tenzij u over voldoende ervaring beschikt. We raden u aan deze aanpassing aan uw dealer toe te vertrouwen.

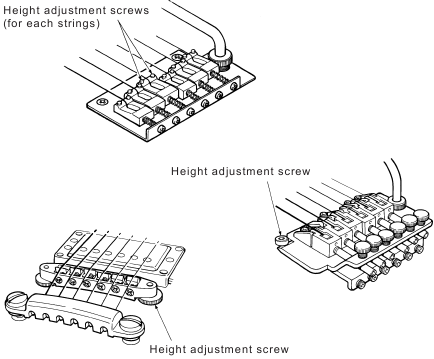

DE SNAARACTIE INSTELLEN

Brug

LET OP: Zorg ervoor dat u de nodige aanpassingen aan de halspen uitvoert voordat u de volgende aanpassingen uitvoert.

De snaarhoogte verwijst naar de ruimte tussen de snaren en frets en heeft invloed op de bespeelbaarheid.
De snaarhoogte wordt aangepast met de brug en/of het zadel op de brug. Pas de hoogte aan door afwisselend de schroeven beetje bij beetje aan de linker- en rechterkant te draaien.
Te hoog ingesteld en het instrument is moeilijk te bespelen. Te laag resulteert in fretruis.
Pas zo aan dat de ruimte tussen de snaar en de laatste fret als volgt meet:

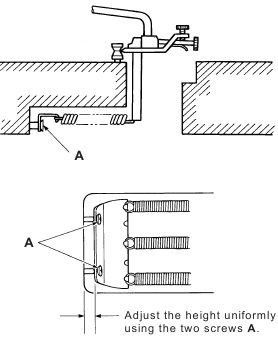

VIBRATO SYSTEEM Vintage Type

Hieronder volgt de procedure voor het aanpassen van het vintage vibratosysteem:

Om de intonatie te controleren, vergelijkt u de harmonische toon (12e fret) met de gefrette toon (12e fret).

• Als de gefrette toon hoger is dan de harmonische, moet het zadel naar achteren worden verplaatst om de snaar te verlengen.

• Als de gefrette toon lager is dan de harmonische, moet het zadel naar voren worden verplaatst om de snaar te verlengen.

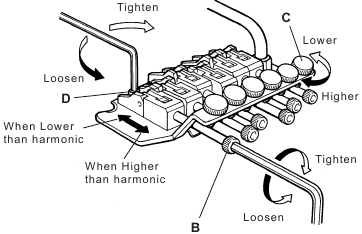

VIBRATO SYSTEEM Locking Type

Bij het vervangen van snaren is het noodzakelijk om de baluiteinden van de snaren af te knippen.

Hieronder volgt de procedure voor het vervangen van snaren en het aanpassen van het vibratosysteem:

1. Draai de drie klemschroeven (A) los.

2. Draai de stempennen om de snaar die wordt vervangen los te maken.
3. Draai de borgschroef (B) van de snaar die wordt vervangen los.
4. Verwijder de oude snaar.
5. Draai de borgschroef vast om de snaar op zijn plaats te vergrendelen en stem de snaar grofweg. Draai de borgschroef niet te strak aan. Te strak aandraaien kan schade veroorzaken.
6. Zorg ervoor dat de fijnstemmingsschroef (C) zich in het midden van zijn bewegingsbereik bevindt.
7. Nadat u hebt gestemd, beweegt u de tremolo-arm ongeveer drie keer heen en weer en stemt u het instrument opnieuw.
8. Pas indien nodig de intonatie en de brug hoek aan.
9. Draai de drie klemschroeven (A) vast om de snaren bij de topkam te vergrendelen.
10. Gebruik de fijnstemmingsschroeven (C) om het instrument nauwkeurig op de juiste toonhoogte te stemmen.


Intonatie aanpassen in vibrato brug

1. Nadat u de snaren die u wilt aanpassen hebt losgedraaid/ontstemd. Draai de zeskantschroef (D) los die zich aan de voorkant van elk zadel bevindt met behulp van de meegeleverde zeskantsleutel.
2. Schuif de zadels met de hand om de lengte van elke snaar aan te passen.
3. Als de intonatie correct is, draait u de zeskantschroef (D) aan de voorkant van elk zadel vast om ervoor te zorgen dat de positie stationair blijft.


BRUG/VEERSPANNING AANPASSINGEN

Voor de beste resultaten moet de brug altijd zo worden afgesteld dat deze parallel loopt aan het bovenoppervlak van de gitaar, zoals weergegeven in de afbeelding (hieronder). Deze positie wordt gehandhaafd door tegengestelde spanning tussen de snaren en de klauwveren. Als u de snaardikte wijzigt, moet u de veerspanning opnieuw aanpassen om de brug terug te brengen naar de parallelle positie.

De aanpassingsprocedures zijn:

1. Verwijder de schroeven waarmee de achterplaat van de tremolo-holte is bevestigd aan de achterkant van de gitaar, waardoor de klauwveren zichtbaar worden.
2. Zorg ervoor dat de gitaar op de juiste toonhoogte is gestemd
3. Als de brug naar voren (omhoog) is gekanteld, verhoogt u de veerspanning door de klauwschroeven met de klok mee te draaien. Als de brug naar achteren (omlaag) is gekanteld, verlaagt u de veerspanning door de klauwschroeven tegen de klok in te draaien. (afbeelding — A)

   Zorg ervoor dat u na elke aanpassing de snaarhoogte controleert op de veerspanning.

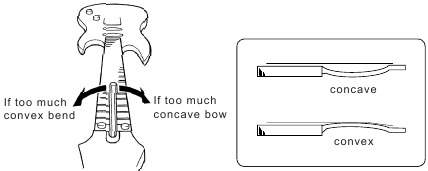

TRUSS ROD ADJUSTMENT

De kromming van de hals moet licht concaaf zijn. Draai de moer met de klok mee om de stang aan te spannen en corrigeer een te grote concave buiging. Draai de moer tegen de klok in om de stang los te maken en corrigeer een te grote convexe buiging. Maak eventuele aanpassingen geleidelijk. Sta vijf tot tien minuten toe voor het instellen en controleer de kromming na elke 1/2 draai van de truss rod-moer.

LET OP: Tenzij u ervaring hebt met truss rods, raden we u aan deze aanpassing aan uw dealer toe te vertrouwen.

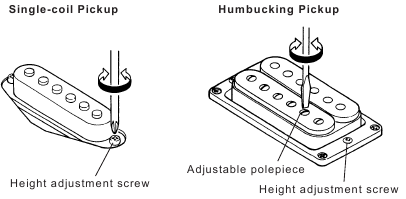

PICKUP HEIGHT ADJUSTMENT

De hoogte van de pickup (d.w.z. de afstand tot de snaren) beïnvloedt de versterking — hoe hoger de pickup, hoe luider het geluid, en vice versa. Als de pickup te hoog staat, zullen sustain en bespeelbaarheid eronder lijden vanwege de magnetische aantrekkingskracht op de snaren. Pas de totale hoogte aan met behulp van de schroeven aan weerszijden van de pickup. Als de pickup individueel verstelbare poolstukken heeft (de meeste humbuckers hebben dat), kunnen deze vervolgens worden aangepast om de beste algehele balans te bereiken. Voor optimale prestaties raden we aan om een afstand van 2-3 millimeter te meten tussen de onderkant van de snaar en de bovenkant van het verstelbare poolstuk terwijl u de hoogste fret indrukt.

VOORZORGSMAATREGELEN

GELIEVE DIT ZORGVULDIG TE LEZEN ALVORENS VERDER TE GAAN

Bewaar deze handleiding op een veilige en handige plaats voor toekomstig gebruik.

Neem altijd de basisvoorzorgsmaatregelen die hieronder worden genoemd in acht om de mogelijkheid van ernstig letsel of zelfs de dood door elektrische schokken, kortsluiting, schade, brand of andere gevaren te vermijden. Deze voorzorgsmaatregelen omvatten, maar zijn niet beperkt tot, het volgende:

Waterwaarschuwing

• Stel het instrument niet bloot aan regen, gebruik het niet in de buurt van water of in vochtige of natte omstandigheden en plaats er geen containers (zoals vazen, flessen of glazen) met vloeistoffen op die in openingen kunnen lekken.

Batterij

• Volg de onderstaande voorzorgsmaatregelen. Als u dit niet doet, kan dit leiden tot explosie, brand, oververhitting of het lekken van batterijvloeistof.
  • Manipuleer batterijen niet en haal ze niet uit elkaar.
  • Gooi batterijen niet in vuur.
  • Probeer geen batterijen op te laden die niet zijn ontworpen om te worden opgeladen.
  • Houd de batterijen gescheiden van metalen voorwerpen zoals kettingen, haarspelden, munten en sleutels.
  • Gebruik uitsluitend het gespecificeerde batterijtype.
  • Gebruik nieuwe batterijen, allemaal van hetzelfde type, hetzelfde model en gemaakt door dezelfde fabrikant.
  • Zorg er altijd voor dat alle batterijen worden geplaatst in overeenstemming met de +/- polariteitsaanduidingen.
  • Als de batterijen leeg zijn of als het instrument lange tijd niet wordt gebruikt, verwijder dan de batterijen uit het instrument.
• Houd batterijen uit de buurt van kleine kinderen die ze per ongeluk kunnen inslikken.
• Als de batterijen lekken, vermijd dan contact met de gelekte vloeistof. Als de batterijvloeistof in contact komt met uw ogen, mond of huid, was dan onmiddellijk met water en raadpleeg een arts. Batterijvloeistof is corrosief en kan mogelijk leiden tot verlies van het gezichtsvermogen of chemische brandwonden.

Neem altijd de basisvoorzorgsmaatregelen die hieronder worden genoemd in acht om de mogelijkheid van lichamelijk letsel bij u of anderen, of schade aan het instrument of andere eigendommen te voorkomen. Deze voorzorgsmaatregelen omvatten, maar zijn niet beperkt tot, het volgende:

Locatie

• Om schade aan het hout, de afwerking of de elektronische componenten van uw instrument te voorkomen, mag u dit instrument NIET blootstellen aan direct zonlicht, hoge temperaturen/vochtigheid of opgeslagen laten in een auto.
• Niet gebruiken in de buurt van elektronica zoals luidsprekers, tv en radio. De elektronische circuits van het instrument kunnen ruis veroorzaken in de tv of radio.
• Plaats het instrument niet in een onstabiele positie waar het per ongeluk kan omvallen.

Aansluitingen

• Voordat u het instrument op andere elektronische componenten aansluit, schakelt u de stroom uit voor alle componenten. Voordat u de stroom in- of uitschakelt voor alle componenten, zet u alle volumeniveaus op minimum.
• Om de mogelijkheid van elektrische schokken of brand te voorkomen, raden we aan om uiterst voorzichtig te zijn bij het gebruik van dit instrument in omgevingen met een hoge luchtvochtigheid of nat weer. We raden u ook aan om alle gebruikershandleidingen te lezen voor de externe apparatuur waarop u dit muziekinstrument aansluit.

Voorzichtigheid bij de bediening

• Houd het instrument nooit dicht bij uw gezicht bij het afstellen of vervangen van snaren. Een snaar kan onverwachts breken en uw ogen beschadigen.
• Als u de snaren doorknipt bij het vervangen, doe dit dan nadat u de pinnen voldoende hebt losgemaakt. Plotseling verlies van snaarspanning kan de hals beschadigen en de terugkaatsende snaren kunnen ernstig letsel veroorzaken.
• Knip na het vervangen van de snaren de overgebleven snaareinden af. Snaareinden zijn scherp en kunnen verwondingen veroorzaken.
• Om letsel te voorkomen bij het schoonmaken van dit instrument, moet u oppassen voor scherpe snaareinden.
• Wanneer u een riem gebruikt, zorg er dan voor dat de riem stevig aan de gitaar is bevestigd.
• Til de gitaar niet op aan de riem. Dit kan ernstig letsel of schade aan de gitaar veroorzaken.
• Behandel het instrument niet op een ruwe manier, zoals het rondzwaaien, enz. De riem op de gitaar kan losraken, waardoor onverwachte ongelukken kunnen gebeuren, zoals het vallen van het instrument, enz., of het verwonden van mensen in de buurt.
• In de volgende situaties kan een riem gemakkelijk van de riempennen glijden. Wees extra voorzichtig om het volgende te vermijden:
  • een gedraaide riem
  • plotselinge lichaamsbewegingen
  • een versleten riem
• Als reiniging nodig is, veeg dan af met een zachte doek. Gebruik geen verdunners, oplosmiddelen, reinigingsvloeistoffen of doekjes die met chemicaliën zijn doordrenkt. Plaats ook geen vinyl- of plasticproducten op het instrument. Dit kan verkleuring/aantasting veroorzaken.
• Rust niet met uw gewicht op het instrument en plaats er geen zware voorwerpen op, en oefen geen overmatige kracht uit op de knoppen, schakelaars of connectoren.

Yamaha kan niet aansprakelijk worden gesteld voor schade veroorzaakt door oneigenlijk gebruik of aanpassingen aan het instrument.

Zorg ervoor dat u gebruikte batterijen weggooit in overeenstemming met de lokale voorschriften.

Wees voorzichtig bij het hanteren en andere waarschuwingen

• De gitaar is correct afgesteld voordat deze de fabriek verlaat. Als er een afstelling nodig is, neem dan indien mogelijk contact op met de dealer waar u het instrument hebt gekocht, aangezien speciale vaardigheden vereist kunnen zijn. Voor die aanpassingen die door de eigenaar kunnen worden uitgevoerd, dient u de instructies in de gebruikershandleiding voor de procedure nauwlettend te volgen.
• Let bij het bespelen van het instrument op het volumeniveau. Vooral laat in de nacht, houd rekening met buren en degenen die in de buurt zijn.
• Gebroken gitaarhalzen zijn meestal het gevolg van ongelukken, zoals het laten vallen van de gitaar, het omvallen van de gitaar of schokken tijdens transport. Wanneer de gitaar niet wordt gebruikt, zorg er dan voor dat deze op een stevige standaard wordt bewaard waar hij niet kan omvallen, of plaats hem in de koffer.

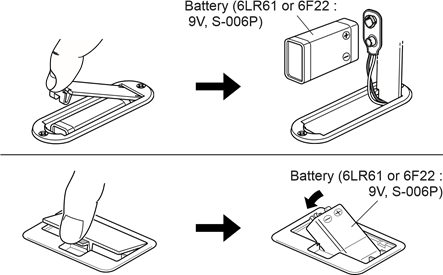

Correct gebruik en hantering van batterijen

* Let bij het vervangen van batterijen goed op de +/- polariteitsaanduidingen zoals weergegeven in de bovenstaande afbeelding.
* Gebruik alleen een DC9V, S-006P (6LR61 of 6F22) of een gelijkwaardige batterij.
