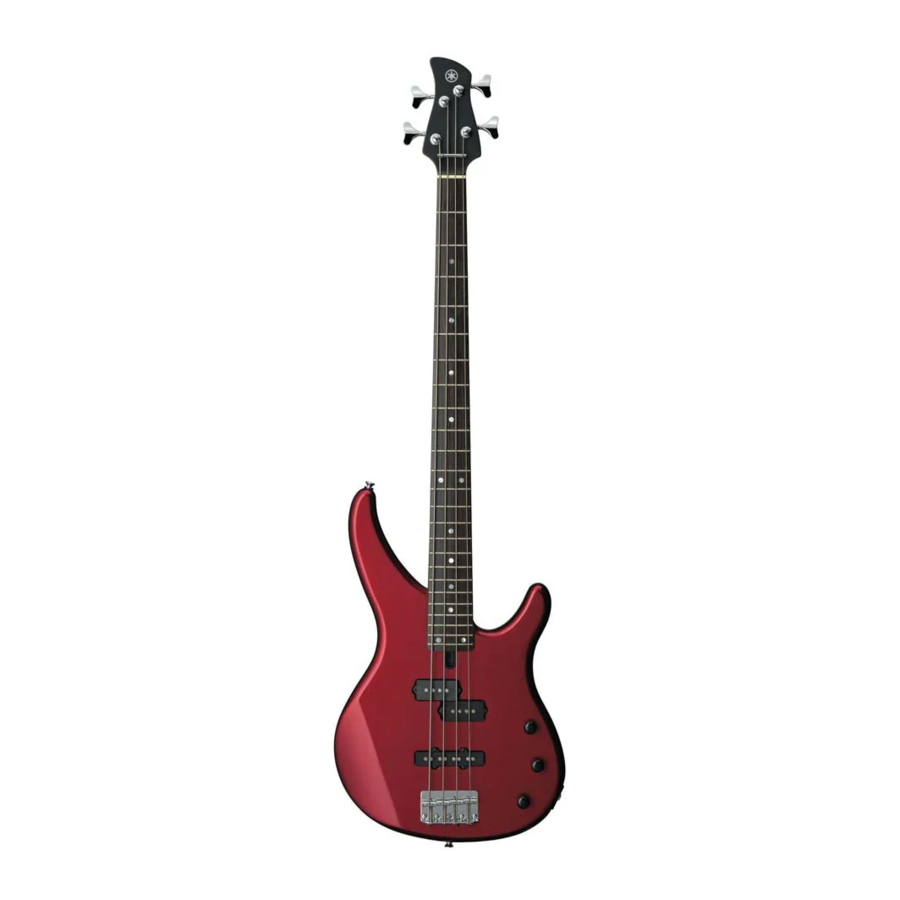

Yamaha TRBX174 Handleiding

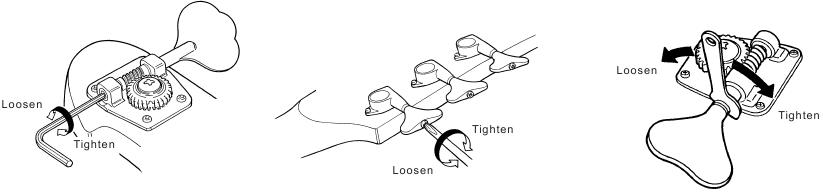

SPANNING AANPASSEN STEMMECHANIEK

De stemmechanieken hebben veermechanismen die automatisch slijtage opvangen en speling voorkomen. Het is echter mogelijk om de hoeveelheid druk aan te passen die nodig is om de mechanieken te draaien. Elke mechaniek heeft een spanningsregelschroef, zoals afgebeeld.

Draaien met de klok mee spant de mechaniek aan. De stemmechanieken moeten zo worden afgesteld dat ze stevig zijn, maar soepel kunnen draaien. Deze aanpassing is normaal gesproken niet nodig, en overmatig aandraaien kan leiden tot vroegtijdige slijtage van de stemmechaniek.

DE SNAARACTIE INSTELLEN

Brug

OPMERKING: Zorg ervoor dat u alle noodzakelijke aanpassingen aan de trekstang uitvoert voordat u de volgende aanpassingen uitvoert.

De snaarhoogte verwijst naar de ruimte tussen de snaren en de frets, en heeft invloed op de bespeelbaarheid.
Te hoog ingesteld en het instrument is moeilijk te bespelen. Te laag resulteert in fretruis.
Stel zo af dat de ruimte tussen de snaar en de laatste fret als volgt meet:

Individuele hoogteaanpassingen voor elke snaar zijn voorzien in de vorm van twee stelschroeven op elk zadel. Draaien met de klok mee verhoogt de zadelhoogte en draaien tegen de klok in verlaagt het zadel.

INTONATIE AANPASSEN

Wanneer de snaardikte en/of brug hoogte wordt gewijzigd, of de trekstang wordt afgesteld, is het meestal nodig om de brugzadels opnieuw te intoneren. Als de bas niet zuiver speelt in de hogere registers, is deze aanpassing nodig. Controleer elke snaar op de volgende manier:

Om de intonatie te controleren, vergelijkt u de harmonische toon (12e fret) met de gevingerde toon (12e fret). Omdat de 12e fret het midden is tussen de topkam en de brug, kan een harmonische toon een octaaf hoger dan de gevingerde toon worden gegenereerd. Dit wordt gedaan door de snaar net boven de 12e fret (linkerhand) aan te raken en tegelijkertijd dezelfde snaar te tokkelen (rechterhand). Als de gevingerde toon exact dezelfde toonhoogte heeft als de harmonische toon, zijn er geen aanpassingen aan de brugzadels nodig. Als de gevingerde toon echter hoger (scherp) of lager (vals) is dan de harmonische toon, pas dan de juiste aanpassing toe zoals hieronder wordt weergegeven. Herhaal dezelfde procedure voor elke snaar.

Als de gevingerde noot hoger is dan de harmonische, draai dan de bijbehorende stelschroef van het zadel met de klok mee, waardoor de actieve snaarlengte wordt verlengd.
Omgekeerd, als de gevingerde noot lager is dan de harmonische, draai dan de bijbehorende stelschroef van het zadel tegen de klok in, waardoor de actieve snaarlengte wordt verkort.

TREKSTANG AANPASSEN

De kromming van de hals moet licht concaaf zijn.

Draaien van de moer met de klok mee spant de stang aan en corrigeert een te sterke concave buiging. Draaien van de moer tegen de klok in maakt de stang los en corrigeert een te sterke convexe buiging. Voer alle aanpassingen geleidelijk uit. Geef vijf tot tien minuten de tijd om in te stellen en controleer de kromming na elke 1/2 draai van de trekstangmoer.

OPMERKING: Tenzij u ervaring hebt met trekstangen, raden we u aan deze aanpassing over te laten aan uw dealer.

PICKUP HOOGTE AANPASSEN

De hoogte van de pickup (d.w.z. afstand tot de snaren) beïnvloedt de versterking — hoe hoger de pickup, hoe luider het geluid, en vice versa. Als de pickup te hoog is ingesteld, zullen sustain en bespeelbaarheid eronder lijden vanwege de magnetische aantrekkingskracht op de snaren. Pas de totale hoogte aan met behulp van de schroeven aan weerszijden van de pickup.

Voor optimale prestaties raden we aan om een afstand van 2-3 millimeter te meten tussen de onderkant van de snaar en de bovenkant van het verstelbare poolstuk terwijl u de hoogste fret indrukt.

VOORZORGSMAATREGELEN

Om maximale prestaties en plezier van dit instrument te verkrijgen, raden we u aan deze gebruikershandleiding grondig te lezen voordat u het instrument gebruikt.
Na het lezen raden we aan om het op een handige plaats te bewaren voor toekomstig gebruik.

LEES DIT ZORGVULDIG DOOR VOORDAT U VERDERGAAT
Bewaar deze handleiding op een veilige en handige plaats voor toekomstig gebruik.

Volg altijd de basisvoorzorgsmaatregelen die hieronder worden opgesomd om de mogelijkheid van ernstig letsel of zelfs de dood door elektrische schok, kortsluiting, schade, brand of andere gevaren te voorkomen. Deze voorzorgsmaatregelen omvatten, maar zijn niet beperkt tot, het volgende:

Waarschuwing voor water

• Stel het instrument niet bloot aan regen, gebruik het niet in de buurt van water of in vochtige of natte omstandigheden, plaats er geen containers (zoals vazen, flessen of glazen) op die vloeistoffen bevatten die in openingen kunnen lekken.

Batterij

• Volg de onderstaande voorzorgsmaatregelen. Als u dit niet doet, kan dit leiden tot explosie, brand, oververhitting of lekkage van batterijvloeistof.
  • Knoei niet met batterijen en demonteer ze niet.
  • Gooi batterijen niet in vuur.
  • Probeer geen batterijen op te laden die niet zijn ontworpen om te worden opgeladen.
  • Houd de batterijen gescheiden van metalen voorwerpen zoals kettingen, haarspelden, munten en sleutels.
  • Gebruik alleen het gespecificeerde batterijtype.
  • Gebruik nieuwe batterijen, die allemaal van hetzelfde type, hetzelfde model en door dezelfde fabrikant zijn gemaakt.
  • Zorg er altijd voor dat alle batterijen zijn geplaatst in overeenstemming met de +/- polariteitsmarkeringen.
  • Wanneer de batterijen leeg zijn, of als het instrument lange tijd niet zal worden gebruikt, verwijder dan de batterijen uit het instrument.
• Houd batterijen uit de buurt van kleine kinderen die ze per ongeluk kunnen inslikken.
• Als de batterijen lekken, vermijd dan contact met de gelekte vloeistof. Als de batterijvloeistof in contact komt met uw ogen, mond of huid, was dan onmiddellijk met water en raadpleeg een arts. Batterijvloeistof is corrosief en kan mogelijk leiden tot verlies van het gezichtsvermogen of chemische brandwonden.

Volg altijd de basisvoorzorgsmaatregelen die hieronder worden opgesomd om de mogelijkheid van lichamelijk letsel bij u of anderen, of schade aan het instrument of andere eigendommen te voorkomen. Deze voorzorgsmaatregelen omvatten, maar zijn niet beperkt tot, het volgende:

Locatie

• Om schade aan het hout, de afwerking of de elektronische componenten van uw instrument te voorkomen, stel dit instrument NIET bloot aan direct zonlicht, hoge temperaturen/vochtigheid of laat het opgeslagen in een auto.
• Niet gebruiken in de buurt van elektronica zoals luidsprekers, tv en radio. De elektronische circuits van het instrument kunnen ruis veroorzaken in de tv of radio.
• Plaats het instrument niet in een onstabiele positie waar het per ongeluk kan omvallen.

Aansluitingen

• Voordat u het instrument op andere elektronische componenten aansluit, schakelt u de stroom voor alle componenten uit. Voordat u de stroom voor alle componenten in- of uitschakelt, stelt u alle volumeniveaus in op minimaal.
• Om de mogelijkheid van elektrische schokken of brand te voorkomen, raden we aan om grote voorzichtigheid te betrachten bij het gebruik van dit instrument in omgevingen met een hoge luchtvochtigheid of nat weer. We raden u ook aan om alle gebruikershandleidingen te lezen voor de externe apparatuur waarop u dit muziekinstrument aansluit.

Voorzichtigheid bij het hanteren

• Houd het instrument nooit dicht bij uw gezicht wanneer u snaren aanpast of vervangt. Een snaar kan onverwacht breken en uw ogen beschadigen.
• Als u de snaren knipt bij het vervangen, doe dit dan nadat u de pinnen voldoende hebt losgemaakt. Plotseling verlies van snaarspanning kan de hals beschadigen en de terugkaatsende snaren kunnen ernstig letsel veroorzaken.
• Knip na het vervangen van de snaren de overgebleven snaareinden af. Snaareinden zijn scherp en kunnen letsel veroorzaken.
• Om letsel te voorkomen bij het schoonmaken van dit instrument, pas op voor scherpe snaareinden.
• Wanneer u een riem gebruikt, zorg er dan voor dat de riem stevig aan de gitaar is bevestigd.
• Til de gitaar niet op aan de riem. Dit kan ernstig letsel of schade aan de gitaar veroorzaken.
• Behandel het instrument niet op een ruwe manier, zoals ermee rondzwaaien, enz. De riem op de gitaar kan losraken, wat kan leiden tot onverwachte ongelukken, zoals het vallen van het instrument, enz., of het verwonden van personen in de buurt.
• In de volgende situaties kan een riem gemakkelijk van de riempennen afglijden. Wees extra voorzichtig om te vermijden:
  • een gedraaide riem
  • plotselinge lichaamsbewegingen
  • een versleten riem
• Als reiniging vereist is, veeg dan af met een zachte doek. Gebruik geen verdunners, oplosmiddelen, reinigingsvloeistoffen of doekjes die zijn doordrenkt met chemicaliën. Ook. Plaats geen vinyl- of plasticproducten op het instrument. Dit kan verkleuring/achteruitgang veroorzaken.
• Rust niet met uw gewicht op het instrument en plaats er geen zware voorwerpen op, en oefen geen overmatige kracht uit op de knoppen, schakelaars of connectoren.

Yamaha kan niet verantwoordelijk worden gehouden voor schade veroorzaakt door oneigenlijk gebruik of wijzigingen aan het instrument.

Zorg ervoor dat u gebruikte batterijen weggooit volgens de lokale voorschriften.

Wees voorzichtig bij het hanteren en andere voorzorgsmaatregelen

• De gitaar is correct afgesteld voordat deze vanuit de fabriek wordt verzonden. Mocht er een afstelling nodig zijn, neem dan contact op met de dealer waar u het instrument hebt gekocht, indien mogelijk, aangezien er speciale vaardigheden vereist kunnen zijn. Voor die aanpassingen die door de eigenaar kunnen worden uitgevoerd, volgt u nauwkeurig de instructies in de gebruikershandleiding voor de procedure.
• Let bij het bespelen van het instrument op het volumeniveau. Vooral laat in de avond, houd rekening met buren en mensen die in de buurt zijn.
• Gebroken gitaarhalzen zijn meestal het gevolg van ongelukken, zoals het laten vallen van de gitaar, het omvallen van de gitaar of door schokken die tijdens het transport zijn opgetreden. Wanneer de gitaar niet wordt gebruikt, zorg er dan voor dat deze op een stevige standaard wordt bewaard waar hij niet kan omvallen, of plaats hem in de koffer.

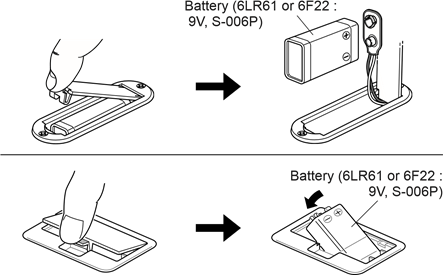

Correct gebruik en hantering van batterijen

* Let bij het vervangen van batterijen goed op de +/- polariteitsmarkeringen zoals weergegeven in de bovenstaande afbeelding.
* Gebruik alleen een DC9V, S-006P (6LR61 of 6F22) of een gelijkwaardige batterij.
