Siemens SED2 Handleiding

Hoe deze handleiding te gebruiken

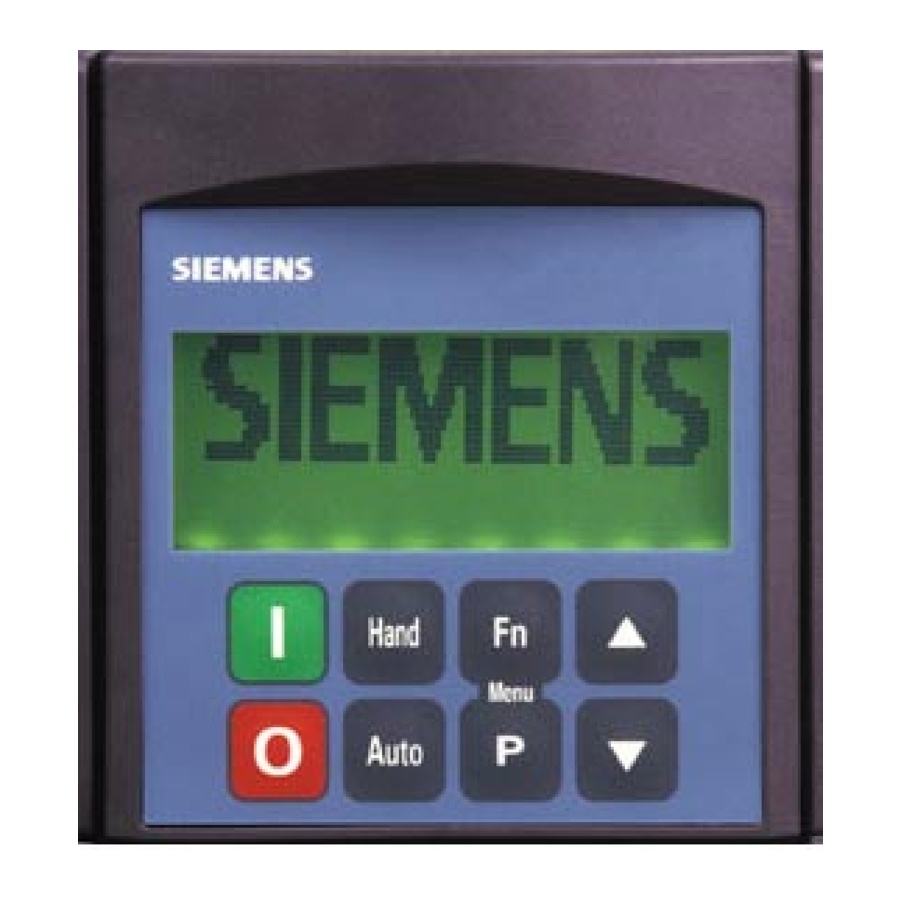

Het Advanced Operator Panel (AOP) verbetert de gebruikersinterface en communicatiemogelijkheden van de SED2 Variable Speed Drives ("SED2 VSD").

Indeling van de handleiding

Deze handleiding bevat de volgende secties:

1. Hoe deze handleiding te gebruiken, beschrijft de indeling van deze handleiding en de symbolen die in deze handleiding worden gebruikt.
2. AOP-overzicht, toont het hoofdmenu van de AOP en geeft details over de functietoetsen van de AOP.
3. AOP Opstarten & Initialisatie, beschrijft de procedures voor het inschakelen en initialiseren van de AOP en bespreekt het gebruik van de AOP voor de besturing van een enkele aandrijving of voor de besturing van een netwerk van aandrijvingen.
4. AOP-toepassingen, beschrijft verschillende toepassingen van de AOP (het besturen van slechts één SED2-aandrijving of een netwerk van maximaal 31 SED2-aandrijvingen).
5. Parameters bewerken, beschrijft hoe u parameters kunt bewerken en biedt procedures voor het uploaden en downloaden van een parameterset.

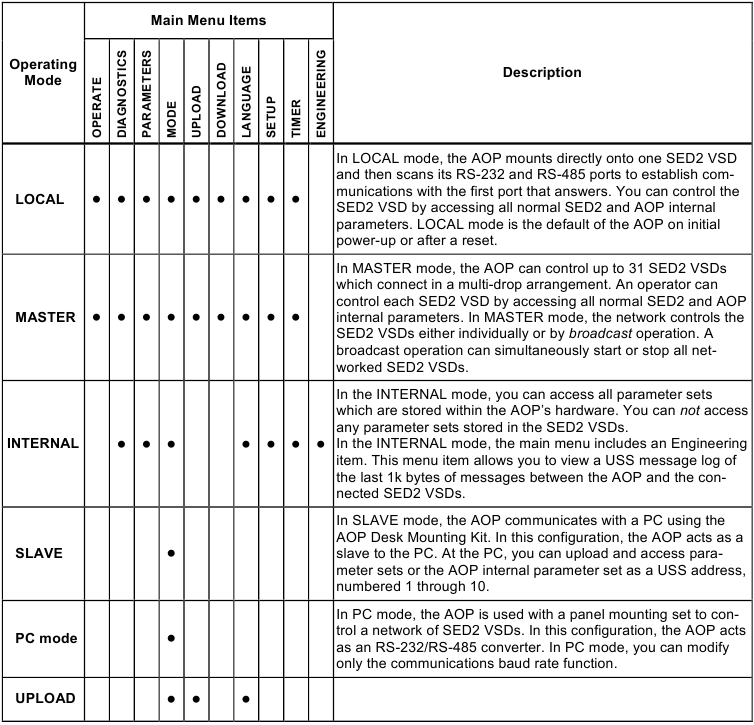

6. AOP-bedrijfsmodi, bespreekt de AOP-bedrijfsmodi (LOCAL, MASTER of SLAVE) en de functies van het menu OPERATE.
7. Timerfunctie, legt uit hoe u de AOP-timer kunt gebruiken, net als een tijdschakelaar.
8. AOP Instellen & Configuratie, legt uit hoe u de AOP kunt aanpassen via het menu SETUP.
9. Storingen en waarschuwingen, bespreekt de behandeling van mogelijke fouten en waarschuwingen die op de AOP worden weergegeven.

Notaties in de handleiding

Notatie	Symbool	Betekenis
Let op:		Geeft aan dat er schade aan de apparatuur of verlies van gegevens kan optreden als u een procedure niet zoals aangegeven uitvoert.
Opmerkingen:		Biedt andere belangrijke informatie of handige tips.

AOP-overzicht

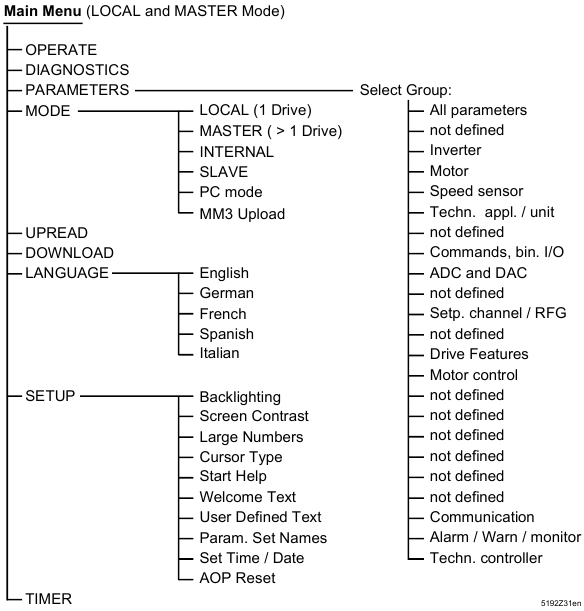

AOP-menustructuur

De menu's die beschikbaar zijn op het AOP-display zijn afhankelijk van de momenteel actieve bedrijfsmodus. Het volgende diagram toont de menustructuur wanneer de AOP zich in de bedrijfsmodus LOCAL of MASTER bevindt.

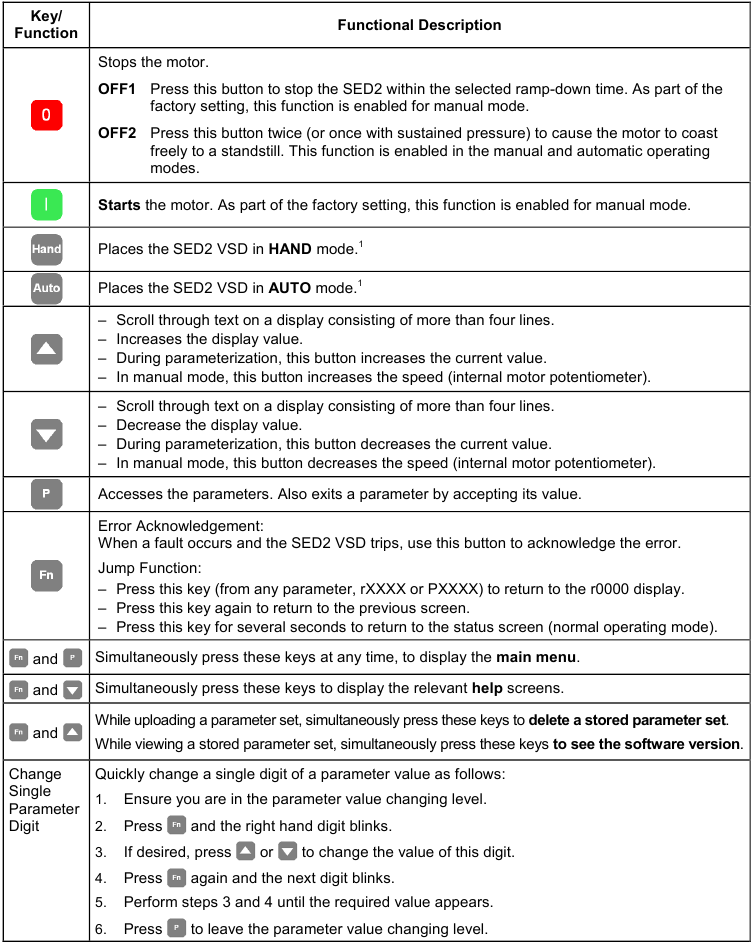

Belangrijkste functies

Opmerking:
Dit symbool wordt in deze handleiding gebruikt om een speciale toetsenbordfunctie aan te duiden.
Om een SED2 VSD te besturen met de AOP-toetsen, moet de parameter P0700[1] worden ingesteld op 4 of 5

¹ De VSD-bedrijfsmodus (HAND of AUTO) wordt weergegeven op het AOP-display wanneer deze is ingesteld op Grote getallen.
Zie Weergave grote getallen.

AOP Opstarten & Initialisatie

Belangrijke opmerkingen

• U kunt de AOP monteren of verwijderen terwijl er stroom op de SED2 VSD staat.
• U moet Command Source P0700[1]=4 (USS op BOP-link of AOP) instellen voordat de AOP een aangesloten SED2 VSD kan starten of stoppen.
• Als u de AOP als opdrachtbron instelt, moet u USS Telegram Off Time for Serial Interface BOP Link P2014[1]=5000 (5 seconden) instellen om onverwachte werking van de aandrijving te voorkomen. In deze modus veroorzaakt het verwijderen van de AOP van de SED2 VSD een time-out na 5 seconden.
• Als de AOP als opdrachtbron is ingesteld, kunnen de bedieningsknoppen van de aandrijving (, en ) de aandrijving te allen tijde bedienen.
• Wanneer de AOP wordt vervangen door de BOP, moet u de parameter voor de opdrachtbron instellen op P0700[1]=1 (BOP)

Opmerkingen:
Parameterbewerking (bitveldindicator) — Bij het bewerken van een bitveldtype parameter verhoogt de AOP de weergavewaarde als een binair getal.
Inhibit — Wanneer de AOP 'Inhibit' (Blokkeren) weergeeft, bevindt de SED2 VSD zich in een blokkeermodus die wordt gerapporteerd door het USS-bericht. Deze blokkeerstatus wordt gewist wanneer de SED2 VSD een geldig start/stop-commando van de AOP ontvangt. Stuur bij de eerste keer inschakelen een OFF1-commando naar de SED2 voordat u de VSD probeert te laten draaien; dit moet ook worden gedaan wanneer de VSD onder Automatic Timer Control (automatische timerbediening) staat.

Inschakelen en initialisatie

1. Bij de eerste keer inschakelen voert de AOP interne zelftests uit en wordt een welkomstscherm weergegeven.
2. Na het tot stand brengen van de eerste AOP-naar-SED2 VSD-communicatie, verschijnen de Start Help-schermen.
   Als de huidige AOP-weergavetaal acceptabel is, gaat u verder met de sectie Start Help.
   Als u de huidige AOP-weergavetaal moet wijzigen, gaat u verder met de sectie Taalkeuze.

Taalkeuze

De AOP biedt de mogelijkheid om informatie in vijf verschillende talen weer te geven.

Geheugenbeperking:
De geleverde AOP ondersteunt vijf Europese talen: Engels, Duits, Frans, Spaans en Italiaans. Vanwege interne geheugenbeperkingen moet u een van deze talen verwijderen om de gespecificeerde tien parametersets te uploaden die op de AOP kunnen worden bewaard.

Een taal verwijderen:
Selecteer LANGUAGE (TAAL) in het hoofdmenu, markeer de taal die u wilt verwijderen en druk vervolgens op en .

Opmerking: Als een taal eenmaal is verwijderd, kan deze niet meer worden hersteld.

Taalkeuze wordt uitgevoerd met de AOP online en verbonden met de SED2. Na de eerste keer inschakelen of na een reset en nadat de AOP interne zelftests heeft uitgevoerd, vraagt de AOP u om een taal te selecteren.

1. Gebruik in het hoofdmenu en om door de lijst met opties te bladeren en het item LANGUAGE (TAAL) te markeren. Druk op om de selectie te bevestigen.
   De AOP geeft het LANGUAGE (TAAL)-selectiescherm weer met een keuze uit 5 talen (Engels, Duits, Frans, Spaans en Italiaans).
2. Gebruik en om door de lijst te bladeren en de gewenste taal te markeren.
   Druk op om de selectie te bevestigen. De AOP keert terug naar het hoofdmenu.

Starthulp

1. Na voltooiing van de eerste AOP-zelftests, of als de Start Help-functie (Starthulpfunctie) is ingeschakeld, worden de online helpschermen weergegeven.
2. Gebruik indien gewenst en om door de helpschermen te bladeren.
   Een pijl aan de linkerkant van het scherm geeft aan of er meer informatie beschikbaar is en in welke richting u moet navigeren.
   Gebruik om voorbij de helpschermen te gaan en naar het hoofdmenu te gaan.

Zie Start Help (Starthulp). om de Start Help (Starthulp) te activeren / deactiveren.

Snelle inbedrijfstelling

Opmerking:
Houd en tegelijkertijd ingedrukt om het hoofdmenu weer te geven.

De volgende tabel beschrijft de items in het hoofdmenu.

Menu-item	Beschrijving
OPERATE (BEDRIJF)	Geeft de huidige status van de SED2 VSD/motor weer.
DIAGNOSTICS (DIAGNOSE)	Geeft een recente foutgeschiedenis weer.
PARAMETERS (PARAMETERS)	Hiermee kunt u een parametergroep selecteren (vergelijkbaar met Parameter Filter P0004) en afzonderlijke parameters configureren.
MODE (MODUS)	Hiermee kunt u de AOP-bedrijfsmodus als volgt selecteren: LOCAL (LOKAAL) MASTER (MASTER) INTERNAL (INTERN) SLAVE (SLAVE) PC mode (pc-modus)
UPREAD (UPLOAD)	Hiermee kunt u een parameterset van een SED2 VSD naar de AOP lezen.
DOWNLOAD (DOWNLOADEN)	Hiermee kunt u een parameterset van de AOP naar een SED2 VSD schrijven.
LANGUAGE (TAAL)	Hiermee kunt u een nieuwe taal voor de AOP-weergave selecteren.
SETUP (INSTELLEN)	Hiermee kunt u de configuratie van de AOP aanpassen.
TIMER (TIMER)	Hiermee kunt u een start- en stoptijd voor de SED2 VSD-werking instellen.

1. Gebruik en om door de lijst met opties te bladeren en het item PARAMETERS (PARAMETERS) te markeren.
   Druk op om de selectie te bevestigen.
   De AOP vraagt u om de gewenste parametergroep te selecteren. Gebruik en om door de lijst met opties te bladeren en het item All parameters (Alle parameters) te markeren. Druk op om de selectie te bevestigen.
   Opmerking: Het hoofdstuk Editing Parameters (Parameters bewerken) geeft een overzicht van de parametertoegangsniveaus en een procedure voor het bewerken van parameters.
2. Gebruik en om door de parameters te bladeren en User Access Level Parameter P0003 (Gebruikersrechtenniveau parameter) te markeren.
   Druk op om de selectie te bevestigen en de cursor gaat naar de parameterwaarde.
   Gebruik en om P0003=3 (Expert level (Expert niveau)) in te stellen.
   Druk op om de instelling te bevestigen en de cursor keert terug naar de parameter.
3. Gebruik en om door de parameters te bladeren en Commissioning Parameter P0010 (Parameter inbedrijfstelling P0010) te markeren.
   Druk op om de selectie te bevestigen en de cursor gaat naar de parameterwaarde.
   Gebruik en om P0010=1 (Quick Commissioning (Snelle inbedrijfstelling)) in te stellen.
   Druk op om de instelling te bevestigen en de cursor keert terug naar de parameter.
4. Gebruik en om door de parameters te bladeren en Command Source P0700 (Opdrachtbron P0700) te markeren.
   Druk op om de selectie te bevestigen en de cursor gaat naar de parameterindex.
   Gebruik en om door de indexen voor P0700 te bladeren en P0700[1] (index 1) te markeren.
   Druk op om de selectie te bevestigen en de cursor gaat naar de parameterwaarde.
   Gebruik en om P0700[1]=4 (USS on BOP/AOP local link (USS op BOP/AOP lokale link)) in te stellen.
   Druk op om de instelling te bevestigen en de cursor keert terug naar de parameter.
5. Gebruik en om door de parameters te bladeren en Frequency Setpoint P1000 (Frequentie setpoint P1000) te markeren.
   Druk op om de selectie te bevestigen en de cursor gaat naar de parameterindex.
   Gebruik en om door de indexen voor P1000 te bladeren en P1000[1] (index 1) te markeren.
   Druk op om de selectie te bevestigen en de cursor gaat naar de parameterwaarde.
   Gebruik en om P1000[1]=1 motor potentiometer [MOP] setpoint (P1000[1]=1 motor potentiometer [MOP] setpoint) in te stellen.
   Druk op om de instelling te bevestigen en de cursor keert terug naar de parameter.
6. Gebruik en om door de parameters te bladeren en Commissioning parameter P0010 (Parameter inbedrijfstelling P0010) te markeren.
   Druk op om de selectie te bevestigen en de cursor gaat naar de parameterwaarde.
   Gebruik en om P0010[0]=0 (Ready (Klaar)) in te stellen om de snelle inbedrijfstellingsmodus te verlaten.
   Druk op om de instelling te bevestigen en de cursor keert terug naar de parameter.
7. Gebruik en om door de parameters te bladeren en USS Telegram Off Time P2014 (USS Telegram Uitschakeltijd P2014) te markeren.
   Druk op om de selectie te bevestigen en de cursor gaat naar de parameterindex.
   Gebruik en om door de indexen voor P2014 te bladeren en P2014[1] (index 1, Serial Interface BOP Link (Seriële interface BOP-link)) te markeren.
   Druk op om de selectie te bevestigen en de cursor gaat naar de parameterwaarde.
   Gebruik en om P2014[1]=5000 (USS on BOP/AOP local link (USS op BOP/AOP lokale link)) in te stellen om onverwachte werking van de aandrijving te voorkomen. In deze modus veroorzaakt het verwijderen van de AOP van de SED2 VSD een time-out na 5 seconden.
   Druk op om de instelling te bevestigen en de cursor keert terug naar de parameter.
8. Druk op om terug te keren naar r0000. Druk op om het standaardscherm (OPERATE (BEDRIJF)) weer te geven.
9. Druk op om de SED2 naar de HAND (HAND)-modus te schakelen.
10. Druk op om de SED2 te starten.
11. Gebruik om de output te verhogen; Gebruik om de output te verlagen.

De AOP geeft de huidige status van de SED2 en de motor weer. De volgende tabel geeft uitleg over de informatie op dit scherm.

De volgende tabel geeft uitleg over de statusinformatie van een AOP-scherm met een SED2 in werking.

Gegevens	Beschrijving
STOPPED (GESTOPT)	Geeft aan dat de motor die is aangesloten op de SED2 niet draait (pulsen uitgeschakeld).
RUNNING (DRAAIEN)	Geeft aan dat de motor die is aangesloten op de SED2 draait (pulsen ingeschakeld).
FAULT (FOUT)	Geeft aan dat er een fout is opgetreden. De SED2 draait niet. Een fout, beschreven door de AOP onder het menu DIAGNOSTICS (DIAGNOSE), verhindert de werking.
WARNING (WAARSCHUWING)	De SED2 heeft een probleem gedetecteerd tijdens normaal bedrijf en informeert u over de toestand van de aandrijving.
INHIBIT (BLOKKEREN)	Een eerder opgetreden fout of OFF (UIT)-toestand verhindert de SED2-werking. Het verzenden van een OFF1-commando vanaf de momenteel actieve opdrachtbron heft deze toestand op.
r0000	Geeft een alleen-lezen parameter aan. Drive Display r0000 (Aandrijvingsscherm r0000) is het normale bedrijfsscherm.
F= 0.00 Hz	Geeft de frequentie aan waarmee de SED2 VSD/motor draait.
S= 0.00 Hz	Geeft de snelheid (frequentie) aan toen de motor voor het laatst stopte.
I= 0.0 A	Geeft de uitgangsstroom aan.
RPM= 0	Geeft het toerental van de motor aan.
M= 0%	Geeft het huidige koppel van de motor aan.
V= 0.0 V	Geeft de uitgangsspanning aan.
Vdc= 0.0V	Geeft de dc-linkspanning aan.
	Geeft de richting van de draaiende motor aan.

AOP-toepassingen

Opmerkingen:
Als de AOP de opdrachtbron is voor de SED2, stel dan USS Telegram Off Time in voor Seriële Interface BOP-koppeling P2014[1]=5000 (5 seconden). Om dit te doen, stelt u eerst P0003=3 in. De instelling P2014[1]=5000 zorgt ervoor dat de aandrijving uitschakelt als de communicatie met de AOP-besturingsbron verloren gaat.

Als u problemen ondervindt bij het verbinden met de SED2-aandrijvingen, zet u de interne AOP-parameter "Enable Autobaud" (Autobaud inschakelen) op Off (Uit) en de "Default baud rate" (Standaard baudrate) op dezelfde als de SED2 (9.600). Zie 5.5 Parameterset van interne AOP bewerken.

Enkele aandrijving aansturen met behulp van de AOP

Standaard is de AOP geconfigureerd om met slechts één SED2 in LOCAL-modus te werken. In de LOCAL-modus wordt de AOP normaal gesproken rechtstreeks op de SED2 gemonteerd. De RS-232- en RS-485-poorten verzorgen de communicatie. Volledige bediening van de SED2 is mogelijk met toegang tot alle normale aandrijf- en AOP-interne parameters.

Volg de procedure in het gedeelte Snelle inbedrijfstelling van deze handleiding om een enkele SED2 VSD te configureren met de AOP als besturingsbron.

Netwerkconfiguratie (RS-485 met paneelmontageset)

De AOP kan tot 31 SED2 VSD's aansturen die als een netwerk zijn aangesloten. In een netwerkconfiguratie identificeert een uniek getal van twee cijfers elke VSD. Wanneer de AOP verbinding maakt met een netwerk van SED2 VSD's, zijn er twee MASTER-modi:

• De AOP heeft toegang tot een enkele SED2 VSD in het netwerk met volledige besturing/parametertoegang
• De AOP kan de Broadcast-modus gebruiken om alle aandrijvingen in het netwerk tegelijkertijd te starten/stoppen.

Gebruik de volgende procedure om een netwerk van SED2 VSD's te configureren onder de besturing van een AOP:

1. Gebruik de BOP/AOP-paneelmontageset (PMS) voor de besturing van meerdere VSD's (ASN: SED2-DOOR-KIT2) om RS-485-communicatie als volgt aan te sluiten:
   1. De juiste bedrading voor PMS en SED2 VSD is als volgt:
      PMS-aansluiting 3 → SED2-aansluiting 9 = DC +24V
      PMS-aansluiting 4 → SED2-aansluiting 28 = DC 0V
      PMS-aansluiting 1 → SED2-aansluiting 29 = RS-485-communicatie
      PMS-aansluiting 2 → SED2-aansluiting 30 = RS-485-communicatie
   2. Sluit extra SED2 VSD's aan op RS-485 als volgt:
      SED2-aandrijving 1 aansluiting 29 → SED2-aandrijving 2 aansluiting 29
      SED2-aandrijving 1 aansluiting 30 → SED2-aandrijving 2 aansluiting 30 enz.
   3. Gebruik een getwist paar of afgeschermde kabel (aanbevolen).
   4. De SED2 VSD aan het einde van de lijn moet een 120-ohm afsluitweerstand hebben over RS-485 pinnen 1 en 2.
   5. Gebruik een gemeenschappelijke aarding voor alle SED2 VSD's en de PMS.
   6. Voor een juiste communicatie moet DIP-schakelaar 1 op de PMS-kaart AAN staan.
2. Configureer de SED2 VSD's voor netwerkgebruik.
   1. Stel de Command Source (Opdrachtbron) P0700[0]=5 (USS op Com-link) in. Hiermee wordt de besturing over de USS-koppeling op de communicatiepoort ingesteld.
      Opmerking: De BOP hoeft niet te worden verwijderd. Als in dat geval P0700[1] is ingesteld op 1, kunnen de aandrijvingen worden bestuurd via de AOP of het netwerk in de automatische modus (dat wil zeggen, ook door de AOP-timer). Handmatige bediening ter plaatse is ook mogelijk, via de BOP of AOP, wanneer P0700[1] is ingesteld op 4. AOP-toepassingen
   2. Wijs elke aandrijving een uniek RS-485 USS-adres toe in het bereik van 0 tot 30. Om dit te doen, stelt u User Access Level (Gebruikerstoegangslevel) P0003=3 (expert) in en gebruikt u P2011[0] USS Address om een uniek adres toe te wijzen aan elke SED2 VSD.
   3. Als u de AOP gebruikt als het normale besturingsmiddel voor de SED2 VSD, wordt aanbevolen om P2014[1] in te stellen op 5000 (USS-telegram uit tijd voor Seriële Interface BOP-koppeling). Om dit te doen, stelt u eerst User Access Level (Gebruikerstoegangslevel) P0003=3 (expert) in. De instelling P2014[1]=5000 zorgt ervoor dat de aandrijving uitschakelt als de communicatie met de besturingsbron (de AOP) verloren gaat.
3. Terwijl de SED2 VSD's zijn ingeschakeld op het netwerk, sluit u de AOP aan en schakelt u deze in op de PMS.
4. Selecteer op het opstartscherm van de AOP Mode (Modus) in het hoofdmenu. Druk op om de selectie te bevestigen.
   Selecteer op het scherm van het modusmenu MASTER (MASTER)-modus. Druk op om de selectie te bevestigen. Druk op om terug te keren naar het hoofdmenu.
5. Selecteer OPERATE (BEDRIJF) in het hoofdmenu. De AOP geeft een lijst van alle SED2 VSD's in het netwerk. Voor elke aangesloten SED2 VSD-aandrijving verschijnt een 'O' (die een normale werking aangeeft).
   Opmerking: ALS er een fout is met een aangesloten aandrijving, verschijnt er een 'F' (die een foutconditie aangeeft).
   Gebruik en om de aandrijving te selecteren en de fout te wissen.
   Selecteer een enkele SED2 VSD en druk op om de selectie te bevestigen of selecteer B en druk op om naar de Broadcast Mode (Broadcast-modus) te gaan. Op elk gewenst moment zal de Broadcast Mode (Broadcast-modus) verlaten.
6. Druk op om de geselecteerde SED2 VSD/motor te starten.
7. Druk op om de geselecteerde SED2 VSD/motor te stoppen.

Zie voor meer informatie AOP-bedrijfsmodi.

Netwerkconfiguratie (PC-modus)

De AOP kan worden geconfigureerd als een RS-232 naar RS-485-converter als deze wordt gebruikt in combinatie met de BOP/AOP-paneelmontageset (PMS) (ASN: SED2-DOOR-KIT2). Zo kan een pc worden aangesloten op een netwerk van SED2 VSD's. Met de juiste software kunt u vervolgens elke SED2 VSD in een netwerk parametriseren.

Om deze configuratie te gebruiken, gebruikt u een null-modemkabel om de pc aan te sluiten op de interfaceprint van de PMS. Selecteer in het AOP-hoofdmenu Mode (Modus). Selecteer in het modusmenu PC mode (PC-modus). Voer de gewenste baud rate (baudrate) van de bewerking in.

Null-modemkabel

Parameters bewerken

Toegangsniveaus tot parameters

U kunt SED2 VSD-parameters bewerken via de AOP. Toegangsniveaus bepalen de toegang tot de SED2 VSD-parameters. Een hoger toegangsniveau komt overeen met een geavanceerder niveau van regeltechnieken dat beschikbaar is voor de SED2 VSD-toepassingen. Parameter P0003, User Access Level (gebruikerstoegangsniveau), stelt het toegangsniveau als volgt in:

• P0003=0 User Defined List
• P0003=1 Standard Parameters
• P0003=2 Extended Parameters
• P0003=3 Expert Parameters

Het toegangsniveau dat is gedefinieerd voor een SED2 VSD (niet de AOP) bepaalt de toegang tot de verschillende niveaus van parameters. Parameters van het uitgebreide niveau geven toegang tot alle parameters van het standaardniveau, evenals enkele andere. Parameters van het expertniveau geven toegang tot alle parameters van het uitgebreide en standaardniveau, evenals geïndexeerde parameters. Parameterindexen bieden subsets van een bepaalde parameterfunctie. De indexen groeperen nauw verwante parameter type informatie.

Conventionele parameters bewerken

Opmerking: Alle parameters die worden gewijzigd met behulp van de volgende procedures, wijzigen de fysieke parameters op de SED2 die is aangesloten op de AOP.

Gebruik de volgende procedure om parameters te wijzigen in de SED2 VSD die verbinding maakt met de AOP:

1. Gebruik in het hoofdmenu en om door de lijst met opties te scrollen en het item PARAMETERS te markeren.
   Druk op om de selectie te bevestigen.
   De AOP geeft een parameterscherm weer zodat u de gewenste parametergroep of het gewenste toegangsniveau kunt selecteren.
2. Gebruik en om door de parametergroepen te scrollen en de gewenste groep te markeren. Druk op om de selectie te bevestigen. Wanneer u een parametergroep selecteert, geeft de AOP de eerste parameter in oplopende numerieke volgorde weer.
3. Gebruik en om door de lijst met parameters te scrollen en de gewenste parameter te markeren. Druk op om de parameterselectie te bevestigen en de cursor gaat naar de parameterwaarde.
4. De AOP geeft de waarden weer die zijn gekoppeld aan de geselecteerde parameter. Gebruik en om de parameterwaarde naar wens te wijzigen.
   Opmerking: De AOP accepteert alleen parameterwaarden binnen een vooraf gedefinieerd bereik. Een waarde buiten het bereik wordt afgewezen en de AOP vraagt u om een correcte waarde in te voeren.
5. Druk op om de nieuwe parameterwaarde te bevestigen.
   De AOP keert terug naar het parameterscherm, zodat u desgewenst een andere parameter kunt selecteren.
   Druk op om terug te keren naar het r0000-scherm.
   Druk nogmaals op om terug te keren naar het vorige menu.
   Druk enkele seconden op om terug te keren naar het statusscherm (normale bedrijfsmodus). De parameterwaarde die is gewijzigd, wordt bewaard in het interne geheugen van de AOP, maar niet naar de SED2 verzonden. Als de stroom naar de SED2 of AOP wordt onderbroken, gaan alle wijzigingen verloren.

TIP: Hoe kunt u parameterwaarden snel wijzigen?
Gebruik de volgende procedure om de afzonderlijke cijfers van het display te wijzigen om snel een parameterwaarde te wijzigen:

1. Druk op en het meest rechtse cijfer knippert.
2. Druk op of om de waarde van dit cijfer te wijzigen.
3. Druk nogmaals op en het volgende cijfer knippert.
4. Voer stap 2 en 3 uit totdat de gewenste waarde wordt weergegeven.
5. Druk op om de parameterwaarde te verlaten

Opmerking:
Druk tegelijkertijd op en om op elk moment terug te keren naar het hoofdmenu. Druk tegelijkertijd op en om op elk moment de help-schermen voor parameters weer te geven.

Geïndexeerde parameters bewerken

Gebruik de volgende procedure om parameters met indexen te bekijken en te bewerken.

1. Zorg ervoor dat u zich op het expert-toegangsniveau bevindt (P0003=3).
2. Gebruik in het hoofdmenu of om door de lijst met opties te scrollen en het item PARAMETERS te markeren.
   Druk op om de selectie te bevestigen.
   De AOP geeft een parameterscherm weer, zodat u de gewenste parametergroep of het gewenste toegangsniveau kunt selecteren.
3. Gebruik of om door de groepen/toegangsniveaus te scrollen en de gewenste parametergroep te markeren.
   Druk op om de selectie te bevestigen?
   Wanneer u een parametergroep selecteert, geeft de AOP de eerste parameter in oplopende numerieke volgorde weer.
4. Gebruik of om door de lijst met parameters te scrollen en de gewenste parameter te markeren.
   Druk op om de parameterselectie te bevestigen.
5. Druk nogmaals op om toegang te krijgen tot de parameterindex. Gebruik of om door de indexen te scrollen en de gewenste index te markeren.
6. Druk op om toegang te krijgen tot de indexwaarde. Gebruik of om door de indexwaarden te scrollen en de gewenste indexwaarde te markeren.
7. Druk op om de nieuwe indexwaarde te bevestigen. De AOP keert terug naar het parameterselectiescherm, zodat u desgewenst een andere parameter kunt selecteren.
8. Herhaal stap 3 tot en met 6 om een andere geïndexeerde parameter te bewerken.

AOP-opgeslagen parametersets

De AOP bevat een opslagfaciliteit met batterijback-up voor het opslaan van maximaal 10 parametersets die numeriek zijn geïdentificeerd van 00 tot 09.

Alleen een parameterset met parametergegevens kan worden bewerkt. Als de geselecteerde parameterset geen parametergegevens bevat, vraagt de AOP of de standaardparameterset naar de geselecteerde parameterset moet worden gekopieerd. Wanneer u dit verzoek bevestigt, kopieert de AOP alleen de bewerkbare parameters naar de geselecteerde parameterset; alleen-lezen parameters worden geopend vanaf de oorspronkelijke parameterlocatie.

AOP-opgeslagen parametersets bewerken

Gebruik de volgende procedure om een parameterset te bewerken:

1. Gebruik in het hoofdmenu of om door de lijst met opties te bladeren en het item Mode (Modus) te markeren.
   Druk op om de selectie te bevestigen.
   De AOP geeft een modusmenu weer zodat u de werkingsmodus kunt selecteren.
2. Gebruik of om door de lijst met modusopties te bladeren en het item Internal (Intern) te markeren. Druk op om de selectie te bevestigen.
   De AOP geeft een intern modusmenu weer zodat u de interne modusfunctie kunt selecteren.
3. Druk nogmaals op om de selectie te bevestigen en terug te keren naar het hoofdmenu.
4. Gebruik of om door het hoofdmenu te bladeren en het item PARAMETERS te markeren. Druk op om de selectie te bevestigen.
   De AOP geeft een intern menu voor het bewerken van parametersets weer, zodat u de gewenste parameterset kunt selecteren.
5. Gebruik of om door de lijst met parametersets te bladeren en het gewenste Params. Set number (Parametersetnummer) te markeren. Druk op om de selectie te bevestigen.
   U kunt nu parameters bewerken die aan de geselecteerde parameterset zijn gekoppeld.

Interne AOP-parameterset bewerken

Gebruik de volgende procedure om de interne AOP-parameters te bewerken:

1. Stel P0003=3 (toegangsniveau voor expertparameters) in.
2. Blader in de modus Internal (Intern) door de lijst met parametersets totdat de parameterset AOP verschijnt. Druk op om de selectie te bevestigen.
3. Druk nogmaals op om All (Alle) parameters te selecteren.
4. Gebruik om toegang te krijgen tot de interne AOP-parameters.

Interne parameters die AOP-informatie weergeven, zijn onder meer:

Parameter	Beschrijving	Parameter	Beschrijving
P0964	Softwareversie-informatie	P8562	Vrij geheugen
P8552	Basis slave-adres	P8563	Tekstscrollen inschakelen
P8553	Standaard baudrate	P8564	RS-232 Foutentelling
P8564	Autobaud inschakelen	P8565	RS-485 Foutentelling
P8560	Batterijniveau	P8566	Null USS-antwoorden
P8561	Achtergrondverlichting inschakelen	P8567	USS-time-outs

Parametersets kopiëren

Upload-/downloadbeperkingen:
De AOP uploadt en downloadt normaal gesproken alleen parameters tot en met niveau 3. Wanneer u parametersets kopieert tussen VSD's, moet u de snelle inbedrijfstelling opnieuw uitvoeren om de motorparameters opnieuw aan te passen. Stel P0010=1 en P3900=3 in

Verlaat de snelle inbedrijfstelling niet met P3900=1, anders worden alle gedownloade parameters teruggezet naar hun standaardwaarden.

Geheugenbeperking:
De geleverde AOP ondersteunt vijf Europese talen: Engels, Duits, Frans, Spaans en Italiaans. Vanwege interne geheugenbeperkingen moet u een van deze talen verwijderen om de opgegeven tien parametersets te uploaden die op de AOP kunnen worden bewaard.

Een taal verwijderen:
Selecteer LANGUAGE (TAAL) in het hoofdmenu, markeer de taal die u wilt verwijderen en druk vervolgens op en .

Opmerking: eenmaal een taal is verwijderd, kan deze niet meer worden hersteld.

Parameterupload (Upread)

De upload-/upreadprocedure leest een parameterset van een SED2 VSD en slaat die parameterset op in het interne geheugen van de AOP. De AOP kan lezen van een enkele SED2 VSD in de LOCAL-modus of van één specifieke SED2 VSD op een netwerk van SED2 VSD's in de MASTER-modus.

Gebruik de volgende procedure om een parameterset van een SED2 naar de AOP te uploaden/upreaden:

1. Gebruik in het hoofdmenu en om door de lijst met opties te bladeren en het item UPREAD te markeren.
   Druk op om de selectie te bevestigen. Druk op om het uploadproces te annuleren. De AOP geeft een UPLOAD / UPREAD-menu weer.
   Opmerking: In de MASTER-modus vraagt de AOP om selectie van een specifieke SED2 VSD uit een lijst met de SED2 VSD's in het netwerk.
2. Gebruik en om door de lijst met parametersets te bladeren en de parameterset te markeren waarin informatie wordt geschreven.
   Druk op om de selectie te bevestigen.
   Opmerkingen: Als de geselecteerde parameterset al informatie bevat, vraagt de AOP om de bestaande parameterset te wissen.
   Druk gelijktijdig op en bij het uploaden om de bestaande parameterset te verwijderen.
   Wanneer u opgeslagen parametersets bekijkt, drukt u op en om het softwareversienummer van de geüploade parameterset weer te geven.
3. De AOP vraagt om bevestiging.
   Druk op om het proces te bevestigen. Druk op om het uploadproces te annuleren.
4. De AOP geeft een wachtscherm weer terwijl het uploadproces plaatsvindt.
5. Na voltooiing van het uploadproces keert de AOP terug naar het hoofdmenu.

Wachtverzoek

Sommige taken die de SED2 uitvoert, duren langer dan andere taken. Als dit gebeurt, wordt een scherm (zoals het volgende) weergegeven om u te informeren dat de SED2 een taak voltooit.

Parameterdownload

De downloadprocedure schrijft een parameterset die is opgeslagen in de AOP naar elke SED2 VSD die is aangesloten in de LOCAL-modus of naar één specifieke SED2 VSD op een netwerk van SED2 VSD's die zijn aangesloten in de MASTER-modus. In de MASTER-modus moet de downloadprocedure een specifieke SED2 VSD selecteren als de ontvangende SED2 VSD. (Het downloaden kan niet gelijktijdig in alle SED2 VSD's in het netwerk plaatsvinden.) Gebruik de volgende procedure om een parameterset te downloaden:

1. Gebruik in het hoofdmenu en om door de lijst met opties te bladeren en het item DOWNLOAD te markeren.
   Druk op om de selectie te bevestigen. Druk op om het downloadproces te annuleren. De AOP geeft een DOWNLOAD-menu weer.
   Opmerking: In de MASTER-modus vraagt de AOP om selectie van een specifieke SED2 VSD uit een lijst met de SED2 VSD's in het netwerk.
2. Gebruik en om door de lijst met parametersets te bladeren en de parameterset te markeren waaruit informatie wordt gekopieerd.
   Druk op om de selectie te bevestigen.
3. De AOP geeft een bevestigingsscherm weer.
   Druk op om de selectie te bevestigen. Druk op om het downloadproces te annuleren.
4. De AOP geeft een wachtscherm weer terwijl het downloadproces plaatsvindt.
5. Na voltooiing van het downloadproces keert de AOP terug naar het hoofdmenu.

Opmerkingen:
Als het downloaden mislukt, voert u het volgende uit:

1. Reset VSD parameters: Commissioning Parameter P0010=30 for factory settings and Factory Reset Parameter P0970=1 to reset all parameters to their default values.
2. Schakel de VSD uit en weer in.
3. Herhaal het downloadproces.

AOP-bedrijfsmodi

Een bedrijfsmodus selecteren

In het modusmenu kunt u de gewenste AOP-bedrijfsmodus selecteren. De volgende tabel geeft een overzicht van de AOP-bedrijfsmodi en geeft een overzicht van de bijbehorende hoofdmenu-items.

1. Gebruik in het menu MODE en om door de lijst met opties te bladeren totdat de gewenste bedrijfsmodus is gemarkeerd.
2. Druk op om de geselecteerde bedrijfsmodus te bevestigen (druk op om terug te keren naar het hoofdmenu.)

Opmerking: Om een bedrijfsmodus te verlaten, volgt u de instructies op het scherm of keert u terug naar het hoofdmenu en selecteert u het menu MODE om een andere bedrijfsmodus te kiezen.

Werken in de lokale modus

Bij de eerste keer inschakelen of na een reset, wordt de AOP standaard ingesteld op de LOKALE bedrijfsmodus. De LOKALE modus werkt alleen met één SED2. U kunt de bedrijfsmodus wijzigen via het menu MODE. U kunt de SED2 VSD bedienen door toegang te krijgen tot alle normale interne parameters van SED2 en AOP. Zie ook Enkele aandrijvingsregeling met behulp van de AOP

Communicatiestoornis

Als de communicatie tussen de AOP en een SED2 VSD mislukt, wordt een waarschuwingsscherm weergegeven. Druk op om de waarschuwing te bevestigen.
Als de fout zich opnieuw voordoet, gaat de AOP ervan uit dat deze niet is verbonden met de SED2 VSD en keert terug naar het hoofdmenu.
Als de AOP geen initiële communicatie met een SED2 VSD tot stand kan brengen, resulteert elke poging om OPERATE (BEDRIJVEN) te selecteren in het hoofdmenu in een foutwaarschuwingsscherm.
Druk op om de waarschuwing te bevestigen en terug te keren naar het hoofdmenu.

Aandrijfstatus weergeven

De AOP kan de status van de bijbehorende SED2 VSD en motor bewaken. Het scherm geeft de huidige activiteit van de SED2 VSD en motor weer, inclusief eventuele foutcondities.

Aandrijvingstype verifiëren

De AOP kan het type van de bijbehorende SED2 VSD verifiëren. Als het SED2 VSD-type niet compatibel is met de AOP, wordt de werking ervan geblokkeerd en keert het terug naar het hoofdmenu.

Werken in de mastermodus

In de MASTER-modus kan de AOP maximaal 31 SED2-aandrijvingen aansturen die in een multi-drop netwerkconfiguratie zijn aangesloten. Volledige bediening van elke SED2 is mogelijk met toegang tot alle normale SED2-parameters. De besturing van de SED2-aandrijvingen kan individueel of via een broadcast-methode plaatsvinden.

Individuele regeling van SED2 VSD

Om een enkele eenheid in een SED2 VSD-netwerk te regelen:

1. Selecteer MASTER-modus in het hoofdmenu
2. Selecteer in de MASTER-modus OPERATE (BEDRIJVEN). De AOP vraagt u om een slave-VSD te selecteren.
3. Gebruik en om een slave-SED2 VSD te selecteren. Een getal van twee cijfers aan de linkerkant van het scherm identificeert elke SED2 VSD. In de linkerbovenhoek van het scherm geeft een pictogram de huidige bedrijfsstatus van de gemarkeerde SED2 VSD aan. De volgende tabel beschrijft de pictogrammen.

Opmerking: Om SED2 VSD's te configureren voor netwerkwerking, stelt u Command Source (Opdrachtbron) P0700[1]=5 (USS op Com-link) in, stelt u USS Telegram Off Time for Serial Interface Com Link (USS Telegram Uit Tijd voor Seriële Interface Com-link) P2014[0]=5000 in en stelt u USS Address for Serial Interface Com Link (USS-adres voor Seriële Interface Com-link) P2011[0]=a unique number (een uniek nummer) in voor elke aandrijving op het netwerk.

Weergave	Beschrijving
	Geeft aan dat de SED2 VSD actief is en communiceert.
	Geeft aan dat er geen actieve slave is (pictogram is leeg).
F	Geeft aan dat een SED2 VSD-fout is geregistreerd en de SED2 VSD is uitgeschakeld.
A	Geeft een SED2 VSD met actieve waarschuwingen aan.
	Geeft een SED2 VSD met communicatieproblemen aan.
ρ	Geeft een niet-SED2 VSD aan - alleen parameterupload.

Broadcast-bewerking

Het doel van de broadcast-functie is om alle aangesloten SED2 VSD's gelijktijdig te kunnen aansturen. Met de geselecteerde broadcast-functie is het mogelijk om de volgende functies uit te voeren op alle aangesloten SED2 VSD's:

• Start
• Stop

Aangezien parameters niet globaal kunnen worden bewerkt, werkt de -toets niet in een broadcast-bewerking. De - en -toets werken nog steeds in een broadcast-bewerking. Het zou bijvoorbeeld mogelijk zijn om de snelheid van alle motoren tegelijkertijd te wijzigen over alle genetwerkte SED2 VSD's.

Slave-communicatiestoornis

Als de communicatie tussen de AOP en een aangesloten slave-VSD op enig moment mislukt, wordt een waarschuwingsscherm 'Slave Error' (Slave-fout) weergegeven. Dit scherm geeft aan welke slave-VSD is getroffen en wordt ook weergegeven als een slave-VSD niet correct werkt.

Druk op om de waarschuwing te bevestigen.
Als de fout zich opnieuw voordoet, keert de AOP terug naar het hoofdmenu en mag de gebruiker de modus OPERATE (BEDRIJVEN) niet openen.

Timerfunctie

Opmerkingen:

• Voordat u de timerfunctie als besturingsmethode gebruikt, stelt u de AOP-real-timeklok in zoals beschreven in de sectie Tijd/datum instellen.
• Het instellen van een timinggebeurtenis voor 'elke dag' configureert dezelfde gebeurtenis voor elke dag van de week afzonderlijk. Om een 'elke dag'-gebeurtenis te wissen, moet u de gebeurtenis afzonderlijk voor elke dag wissen.
• Wanneer meerdere gebeurtenissen moeten worden gewist uit de timerfunctie, kan het eenvoudiger zijn om de AOP te resetten zoals beschreven in de sectie AOP resetten.
• Wanneer in de MASTER-bedrijfsmodus en het bekijken van de aangesloten SED2-aandrijvingen, geeft een 'T' in de linkerbovenhoek aan dat de aangesloten SED2-aandrijvingen onder afstandsbediening staan en onverwachts kunnen starten of stoppen.
• Om een aangesloten SED2 VSD te starten of te stoppen met de AOP-timerfunctie, moet u de parameters van de commando-bron P0700[0]=4 en P0700[1]=4 (USS op BOP-link of AOP) instellen.

De AOP-timer instellen

In de LOKALE of MASTER-modus kunt u de timerfunctie openen vanuit het hoofdmenu. De timer werkt als een 7-daagse, tijd-van-de-dag, aan/uit-controller (veel als een centrale verwarmingscontroller, maar met de toevoeging van een mogelijke multi-VSD-selectie).

Toets	Functie
	Beweegt omlaag door de beschikbare keuzes van het gemarkeerde veld.
	Beweegt omhoog door de beschikbare keuzes van het gemarkeerde veld.
	Druk op deze toets om een gewijzigd veld te bevestigen en de cursor naar het volgende veld te verplaatsen. Houd deze toets enkele seconden ingedrukt om de cursor terug te verplaatsen naar het vorige veld.
	Annuleert de huidige instellingen en brengt de gebruiker terug naar het hoofdmenu. Alle wijzigingen worden verwijderd.
	Annuleert de volledige timergebeurtenis die momenteel wordt weergegeven.
0....31	Beschikbare USS SED2 aandrijfnetwerkinstellingen. In de MASTER-modus zijn 0 tot en met 31 selecteerbaar wanneer de AOP de SED2 op dat adres detecteert.
B	Hiermee kan de geprogrammeerde timinggebeurtenis worden gecommuniceerd naar alle aangesloten SED2-aandrijvingen (in de broadcast-modus).
	Dit is het AAN-symbool en geeft aan dat de momenteel bekeken of geprogrammeerde gebeurtenis is wanneer de SED2-aandrijving wordt ingeschakeld.
	Dit is het UIT-symbool en geeft aan dat de momenteel bekeken of geprogrammeerde gebeurtenis is wanneer de SED2-aandrijving wordt uitgeschakeld.

Gebruik in het algemeen de volgende toetsen om de timer in te stellen:

• Druk op om de invoer te bevestigen.
• en om door de invoerbereiken te bladeren.
• Druk op om de invoer te annuleren en terug te keren naar de vorige invoer.

Gebruik de volgende procedure Om een getimede gebeurtenis in te stellen:

1. Gebruik in het hoofdmenu en om door de lijst met opties te bladeren en het item Timer te markeren.
   Druk op om de selectie te bevestigen. De AOP geeft het timerscherm weer.
2. Gebruik en om de AOP-timerfunctie in te schakelen (aan) of uit te schakelen (uit).
   Druk op om de selectie te bevestigen en de cursor naar het dag-van-de-weekveld te verplaatsen.
3. Gebruik en om door de gewenste dag van de week te bladeren en deze te markeren (afzonderlijk maandag tot en met zondag, of 'Elke dag').
   Druk op om de selectie te bevestigen en de cursor naar het gebeurtenisweergaveveld te verplaatsen.
4. Druk nogmaals op om de cursor naar het veld voor het selecteren van de aandrijving te verplaatsen.
5. Gebruik en om een aandrijvingsnummer van 1 tot en met 31 of 'B' voor broadcast-bewerkingen te selecteren.
   Druk op om de invoer te bevestigen en de cursor naar het aan/uit-veld te verplaatsen.
6. Gebruik of om ofwel voor aan of voor uit te selecteren.
   Druk op om de selectie te bevestigen en de cursor naar het UUR-veld te verplaatsen.
7. Gebruik en om het vereiste uur in te stellen en druk op om naar het MINUUT-veld te gaan.
   Gebruik en om de vereiste minuten in te stellen en druk op om naar het SECONDEN-veld te gaan.
   Stel indien nodig ook de vereiste seconden in en druk op om de tijdinstelling te bevestigen.
   De cursor gaat naar het gebeurtenisweergaveveld.
8. Gebruik of om een leeg gebeurtenisscherm te selecteren om de vereiste aan- of uitschakeltijd voor de SED2 VSD in te stellen, afhankelijk van welke timinggebeurtenis eerder is ingesteld.
9. Voer stappen 3 tot en met 7 hierboven uit om een nieuwe gebeurtenis te programmeren.
   Opmerking: Zorg ervoor dat er een nieuw leeg scherm is geselecteerd, omdat elke invoer in een eerdere gebeurtenis de eerder ingevoerde gegevens overschrijft.
   Om een gebeurtenis te annuleren of te verwijderen, drukt u tegelijkertijd op en .
10. Verlaat het TIMER-scherm met 2 lange drukken op .

AOP-installatie en -configuratie

Setup Menu

Via de optie SETUP in het hoofdmenu van de AOP kunt u de volgende kenmerken van de AOP personaliseren:

• Achtergrondverlichting
• Schermcontrast
• Grote cijfers
• Cursortype
• Starthulp
• Welkomsttekst
• Parameternaamsets (alleen Expert Level en hoger)
• Door gebruiker gedefinieerde tekst
• Tijd/datum instellen (alleen Service Level)
• AOP resetten

Gebruik de volgende procedure om het SETUP-menu te openen:

1. Gebruik in het hoofdmenu en om door de lijst met opties te scrollen en het item SETUP te markeren.
   Druk op om de selectie te bevestigen. De AOP geeft een SETUP-menu weer.
2. Gebruik en om door het SETUP-menu te scrollen en de gewenste optie te markeren.
   Druk op om de selectie te bevestigen.

Let op:
Druk tegelijkertijd op en om de relevante helpschermen weer te geven.

Achtergrondverlichting

Om de optie achtergrondverlichting op de AOP te activeren, moet de volgende procedure worden uitgevoerd:

1. Gebruik en om de optie Backlighting in het SETUP-menu te markeren.
   Druk op om de selectie te bevestigen.
   De AOP geeft een scherm voor het selecteren van de achtergrondverlichting weer.
2. Gebruik en om on, off of sec.off te selecteren.
   Druk op om de selectie te bevestigen.
   Let op: Wanneer u aan of uit selecteert voor de achtergrondverlichting, keert de AOP terug naar het SETUP-menu.
3. Wanneer u sec.off selecteert, geeft de AOP een scherm weer voor het instellen van de tijd van de achtergrondverlichting. De timer voor de achtergrondverlichting schakelt de achtergrondverlichting van de AOP uit na een bepaalde periode van inactiviteit van de bediener (in seconden).
   Gebruik en om de timerperiode van inactiviteit in te stellen (1...250 seconden).
   Druk op om de instelling te bevestigen en de AOP keert terug naar het SETUP-menu.
   Let op: Wanneer u OFF selecteert voor de timer van de achtergrondverlichting, functioneert de achtergrondverlichting van de AOP continu.

Schermcontrast

1. Gebruik en om de optie Screen Contrast in het SETUP-menu te markeren.
   Druk op om de selectie te bevestigen.
2. Gebruik en om het contrastniveau aan te passen.
   Druk op om de selectie te bevestigen en de AOP keert terug naar het SETUP-menu.

Weergave met grote cijfers

U kunt de AOP configureren voor een weergave met grote cijfers van de SED2 VSD-frequentie.
In de modus Weergave met grote cijfers kunt u tijdelijk overschakelen naar de normale weergavemodus (4 regels) met de toetsen en . Na een instelbare tijdsvertraging schakelt de weergave terug naar grote tekens.
Gebruik de volgende procedure om de weergave met grote cijfers te activeren:

1. Gebruik en om de optie Large Numbers in het SETUP-menu te markeren.
   Druk op om de selectie te bevestigen.
2. Gebruik en om off of on te selecteren in de optie voor weergave met grote cijfers.
   Druk op om de selectie te bevestigen.
3. Selecteer een gewenste vertragingstijd (4 tot 250 seconden).
   Druk op om de selectie te bevestigen en terug te keren naar het hoofdmenu.

Cursortype

1. Gebruik en om de optie Cursor Type in het SETUP-menu te markeren.
   Druk op om de selectie te bevestigen.
   De AOP geeft een scherm voor het cursortype weer.
2. Gebruik en om het gewenste cursortype te selecteren (knipperende onderstreping of inverse video [standaard]).
   Druk op om de selectie te bevestigen en de AOP keert terug naar het SETUP-menu.

Starthulp

Let op: De functie Starthulp is standaard ingesteld op AAN. Om deze instelling te wijzigen, selecteert u Start Help in het SETUP-menu.

1. Gebruik en om de optie Start Help in het SETUP-menu te markeren.
   Druk op om de selectie te bevestigen.
2. Gebruik en om off of on te selecteren om de starthulpfunctie uit of in te schakelen.
   Druk op om de selectie te bevestigen en de AOP keert terug naar het SETUP-menu.

Welkomsttekst

Gebruik de volgende procedure om de welkomsttekst te bewerken die bij het inschakelen op de AOP wordt weergegeven:

1. Gebruik en om de optie Welcome Text (Welkomsttekst) in het menu SETUP te markeren.
   Druk op om de selectie te bevestigen.
2. Gebruik en om een on (aan) of off (uit) welkomsttekststatus te selecteren.
   Druk op om deze selectie te annuleren en terug te keren naar het menu SETUP.
   Druk op om de selectie te bevestigen en de AOP geeft een tekstscherm weer met het eerste teken gemarkeerd.
   De tekstreeks kan maximaal 20 tekens bevatten.
3. Gebruik en om door de tekens te bladeren totdat het gewenste teken wordt weergegeven.
   Druk op om het teken te accepteren en naar het volgende teken te gaan. Herhaal deze stap totdat de gewenste tekst is ingevoerd.
4. Druk op en houd vast om de tekstreeks te accepteren en terug te keren naar het menu SETUP.
   Druk op en houd vast om de tekstinvoer te annuleren, de oorspronkelijke tekstreeks te herstellen en terug te keren naar het menu SETUP.

Door gebruiker gedefinieerde tekst

Met de volgende procedure kunt u een door de gebruiker gedefinieerde tekst invoeren in de AOP:

1. Gebruik en om de optie User Defined Text (Door gebruiker gedefinieerde tekst) in het menu SETUP te markeren.
   Druk op om de selectie te bevestigen.
   De AOP geeft een scherm voor gebruikerstekst weer.
2. Gebruik en om een on (aan) of off (uit) gebruikerstekststatus te selecteren.
   Druk op om deze selectie te annuleren en terug te keren naar het menu SETUP.
   Druk op om de selectie te bevestigen en de AOP geeft een tekstscherm weer met het eerste teken gemarkeerd.
   De tekstreeks kan maximaal 20 tekens bevatten.
3. Gebruik en om door de tekens te bladeren totdat het gewenste teken wordt weergegeven.
   Druk op om het teken te accepteren en naar het volgende teken te gaan.
   Herhaal deze stap totdat de gewenste tekst is ingevoerd.
4. Houd ingedrukt om de tekstreeks te accepteren en terug te keren naar het menu SETUP.
   Houd ingedrukt om de tekstinvoer te annuleren, de oorspronkelijke tekstreeks te herstellen en terug te keren naar het menu SETUP.

Namen van parameterinstellingen

Gebruik de volgende procedure om de namen van de tien parameterinstellingen die in de AOP zijn opgeslagen, te bewerken.

Opmerking: Deze bewerkingsoptie is niet beschikbaar in het standaard toegangsniveau.

1. Gebruik en om de optie Parameter Set Names (Namen van parameterinstellingen) in het menu SETUP te markeren.
   Druk op om de selectie te bevestigen.
2. Gebruik en om door de parameterinstellingen (1-10) te bladeren om de parameterinstelling te markeren waarvan de naam moet worden bewerkt.
   Druk op om de selectie te bevestigen.
3. De AOP geeft nu de naam van de geselecteerde parameter weer, waarbij het eerste teken is gemarkeerd.
   Gebruik en om door de tekens te bladeren totdat het gewenste teken wordt weergegeven.
   Druk op om het teken te accepteren en naar het volgende teken te gaan.
   Herhaal deze stap totdat de gewenste tekst is ingevoerd.
4. Druk op en houd vast om de tekstreeks te accepteren en terug te keren naar het menu SETUP.
   Druk op en houd vast om de tekstinvoer te annuleren, de oorspronkelijke tekstreeks te herstellen en terug te keren naar het menu SETUP.

Tijd/datum instellen

1. Gebruik en om de optie Set Time/Date (Tijd/datum instellen) in het menu SETUP te markeren.
   Druk op om de selectie te bevestigen.
   De AOP geeft een scherm voor het instellen van de tijd weer en markeert het eerste tijdveld (uren).
2. Gebruik en om door de cijfers te bladeren totdat het gewenste uur (0-23) wordt weergegeven.
   Druk op om de invoer te bevestigen.
   De cursor gaat naar het volgende tijdveld (minuten [0-59] en vervolgens seconden [0-59]).
   Herhaal deze stap totdat de gewenste tijd (uren-minuten-seconden) is ingesteld.
3. De AOP geeft een scherm weer voor het instellen van de dag/datum en markeert het eerste veld (dag van de week).
   Gebruik en om door de dagen van de week te bladeren en de gewenste dag van de week te markeren.
   Druk op om de invoer te bevestigen.
   De cursor gaat naar het eerste datumveld (dag van de maand).
4. Gebruik en om door de cijfers te bladeren totdat de gewenste dag van de maand (01-31) wordt weergegeven.
   Druk op om de invoer te bevestigen.
   De cursor gaat naar het volgende datumveld (maand [01-12] en vervolgens jaar [2000-2250]).
   Herhaal deze stap totdat de gewenste datum (dag-maand-jaar) is ingesteld.

Houd de toets ingedrukt om de dag/datum-instellingen te accepteren en terug te keren naar het menu SETUP.

AOP Reset

De AOP-resetfunctie maakt het mogelijk om alle parameterreeksen en instellingen, interne fouten en berichtenlogboeken die in de AOP zijn opgeslagen, te verwijderen.

1. Gebruik en om de optie AOP Reset in het menu SETUP te markeren.
   Druk op om de selectie te bevestigen.
   De AOP geeft een AOP-reset scherm weer.
2. Gebruik en om on of off te selecteren om de AOP-resetfunctie respectievelijk in of uit te schakelen.
   Druk op om de selectie te bevestigen.
   Druk op om deze selectie te annuleren en terug te keren naar het menu SETUP.
3. Wanneer u off selecteert, schakelt de AOP de AOP-resetfunctie uit en keert terug naar het menu SETUP.
   Wanneer u on selecteert, wordt u gevraagd op welke manier de AOP-reset moet plaatsvinden.
   Als u de AOP wilt resetten en ook alle parameterreeksen wilt verwijderen, drukt u op
   Als u alleen de AOP wilt resetten zonder de parameterreeksen te verwijderen, drukt u op .

Druk tegelijkertijd op en om op elk moment relevante helpschermen weer te geven.

Fouten en waarschuwingen

Opmerking:
Als een fout/waarschuwing optreedt op een SED2 VSD('s) waarop een AOP is aangesloten, wordt een fout-/waarschuwingscode weergegeven met een beschrijving van de relevante fout/waarschuwing. Zie de SED2 Bedieningsinstructies, documentnr. CM1U5192en, voor een lijst met fout-/waarschuwingscodes.

Foutindicatie / Foutscherm

Als een fout optreedt op een aangesloten SED2 VSD('s), geeft de AOP een foutmelding met specifieke informatie over de fout, zoals:

• Identiteit van de SED2 VSD met de fout
• Foutcodenummer
• Duidelijke tekstuele uitleg van de fout

Ga verder door een van de volgende handelingen uit te voeren:

• Druk op om de fout te erkennen, of
• Druk op om de fout te wissen en een handmatige herstart van de SED2 VSD uit te voeren.
  Het wissen van de fout kan afhangen van de foutconditie. Het kan nodig zijn om de oorzaak van de fout te onderzoeken. Druk tegelijkertijd op en om een foutspecifiek helpscherm weer te geven om het diagnosticeren van de fout te vergemakkelijken.

Meerdere fouten

Als een SED2 VSD of een netwerk van VSD's meer dan één foutconditie meldt, geeft de AOP alle foutmeldingen weer door er doorheen te bladeren totdat ze allemaal zijn erkend of gewist. Zie Foutindicatie/Foutscherm hierboven om elke foutmelding te erkennen.

Waarschuwingsindicatie/Waarschuwingsscherm

Als er een toestand optreedt binnen de aangesloten SED2 VSD('s) die onder de aandacht van de gebruiker moet worden gebracht, geeft de AOP een waarschuwingsbericht met specifieke informatie over de waarschuwing, zoals:

• Identiteit van de VSD met de waarschuwing
• Waarschuwingscodenummer
• Duidelijke tekstuele uitleg van de waarschuwing

Het is niet nodig om een waarschuwingsbericht te erkennen. Het bericht wordt weergegeven zolang de SED2 VSD de waarschuwing meldt.

Druk tegelijkertijd op en om een waarschuwingsspecifiek helpscherm weer te geven om het diagnosticeren van de waarschuwing te vergemakkelijken.

Meerdere waarschuwingen

Als een SED2 VSD of een netwerk van SED2 VSD's meer dan één waarschuwing meldt, geeft de AOP alle waarschuwingen weer door er doorheen te bladeren totdat de omstandigheden die de waarschuwingen veroorzaken, niet meer bestaan.

Gelijktijdige fouten en waarschuwingen

Als een SED2 VSD of een netwerk van VSD's een fout en een waarschuwing meldt, geeft de AOP alle berichten weer door er doorheen te bladeren. De AOP geeft eerst een foutmelding en vervolgens een waarschuwing weer, gescheiden door een interval van 2 seconden.

Deze cyclus gaat door totdat alle fout- en waarschuwingsberichten worden weergegeven. De cyclus herhaalt zich totdat alle foutmeldingen zijn erkend of gewist en de omstandigheden die de waarschuwingen veroorzaken, niet meer bestaan.

SED2 VSD Fout-/waarschuwingsrecord

Voor een VSD die verbinding maakt met een AOP biedt het diagnostische menu toegang tot de recente foutgeschiedenis. In de MASTER-modus identificeert een USS-slaveadres van twee cijfers elke SED2 VSD.

Opmerking: Met betrekking tot de foutgeschiedenis is de AOP-tijdweergavefunctie alleen beschikbaar als de AOP was aangesloten op de SED2 VSD ten tijde van de fout.

Gebruik de volgende procedure om toegang te krijgen tot de AOP-diagnosefaciliteiten:

1. Gebruik in het hoofdmenu en om door de lijst met opties te bladeren en het item DIAGNOSTIEK te markeren.
   Druk op om de selectie te bevestigen.
2. Als er geen foutgeschiedenis bestaat, drukt u op of om terug te keren naar het hoofdmenu.
3. Als er een foutgeschiedenis bestaat, gebruikt u en om door de foutgeschiedenis te bladeren. Druk tegelijkertijd op en om het helpscherm weer te geven dat details bevat over de relevante corrigerende maatregel.
   Houd ingedrukt om terug te keren naar het hoofdmenu.

Toepasselijke normen

Europese laagspanningsrichtlijn|
De SED2 VSD-productreeks voldoet aan de eisen van de laagspanningsrichtlijn 73/23/EEG, zoals gewijzigd door richtlijn 98/68/EEG. De units zijn gecertificeerd voor naleving van de volgende normen:
EN 60146-1-1 Halfgeleider VSD's - Algemene eisen en lijngecommuteerde VSD's
EN 60204-1 Veiligheid van machines - Elektrische uitrusting van machines

Europese machinerichtlijn
De SED2 VSD-serie valt niet onder het toepassingsgebied van de machinerichtlijn. De producten zijn echter volledig geëvalueerd op naleving van de essentiële gezondheids- en veiligheidseisen van de richtlijn bij gebruik in een typische machinetoepassing. Een verklaring van inbouw is op aanvraag beschikbaar.

Europese EMC-richtlijn
Indien geïnstalleerd volgens de aanbevelingen in deze handleiding, voldoet de SED2 VSD aan alle eisen van de EMC-richtlijn zoals gedefinieerd door de EMC-productnorm voor vermogensaandrijfsystemen EN50082-2.

Underwriters Laboratories
UL en CUL VERMELDE STROOMCONVERSIEAPPARATUUR 5B33 voor gebruik in vervuilingsgraad 2

ISO 9001
Siemens SBT hanteert een kwaliteitsmanagementsysteem dat voldoet aan de eisen van ISO 9001.

Siemens Building Technologies Ltd.
Tel. +41 41-724 24 24
Fax +41 41-724 35 22

www.landisstaefa.com

Referenties

• Siemens

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Siemens SED2 Handleiding

Beschikbare talen
