Siemens SIMATIC S7-400 Handleiding

Voorwoord

Doel van deze handleiding
Met de informatie in deze handleiding kunt u de technische gegevens van de voedingsmodules serie 407 van de S7-400 opzoeken.

Doelgroep
Deze handleiding is bedoeld voor personen met de vereiste kwalificaties om de beschreven producten in bedrijf te stellen, te bedienen en te onderhouden.

Reikwijdte van de handleiding
De handleiding is geldig voor de voedingsmodule van het automatiseringssysteem S7-400.

Goedkeuringen
Details over de normen en goedkeuringen vindt u in de algemene specificaties in het hoofdstuk "Algemene technische specificaties".

Positie in het informatieoverzicht
De handleiding vormt een aanvulling op de handleiding "Automatiseringssysteem S7-400 modulegegevens" (Chinees: A5E0043266, Engels: A5E53685514).

Vereiste basiskennis
Deze handleiding vereist algemene kennis van automatiseringstechniek.
Daarnaast moet u weten hoe u computers of apparaten met vergelijkbare functies (bijv. programmeerapparaten) kunt gebruiken onder de besturingssystemen Windows 2000 of XP. Aangezien S7-400 wordt geconfigureerd met de basissoftware STEP 7, moet u een goede praktische kennis van de software hebben. U kunt deze kennis opdoen in de handleiding "Programmeren met STEP 7". Lees de opmerkingen over de veiligheid van elektronische controllers in de bijlage van de installatiehandleiding – vooral bij gebruik van een S7-400 in veiligheidsrelevante gebieden.

Elektrische gevaren
Zorg ervoor dat de planning en uitvoering van de elektrische aansluiting alleen wordt uitgevoerd door personen die hiervoor gekwalificeerd zijn. De relevante internationale en nationale voorschriften en normen voor de constructie van laagspanningssystemen en schakelkastinstallatie, evenals de omstandigheden in het systeem ter plaatse, moeten in acht worden genomen. Neem de informatie op het typeplaatje en in de documentatie in acht.

Algemene specificaties

Normen, certificaten en goedkeuringen

Informatie op het typeplaatje
Opmerking
Verleende goedkeuringen op het typeplaatje van het apparaat
De gespecificeerde goedkeuringen zijn alleen van toepassing als de bijbehorende markering op het product is afgedrukt. U kunt controleren welke van de volgende goedkeuringen voor uw product zijn verleend aan de hand van de markeringen op het typeplaatje.

Open apparatuur
Dood, ernstig letsel of aanzienlijke materiële schade kan optreden.
S7 400 modules zijn geclassificeerd als open apparatuur. Dit betekent dat de S7 400 alleen in een behuizing of kast mag worden geïnstalleerd.
Toegang tot de behuizingen of kasten mag alleen mogelijk zijn met een sleutel of met een gereedschap en toegang mag alleen worden toegestaan aan opgeleid of goedgekeurd personeel.

EMC-richtlijn
SIMATIC-producten zijn ontworpen voor industriële toepassingen.
Tabel 1-1 Gebruik in de industrie

Laagspanningsrichtlijn
De producten in de volgende tabel voldoen aan de eisen van EU-richtlijn 2014/35/EU "Laagspanningsrichtlijn". De naleving van deze EU-richtlijn is gecontroleerd in overeenstemming met DIN EN 61131-2 (komt overeen met IEC 61131-2).
Tabel 1-2 Producten die voldoen aan de eisen van de Laagspanningsrichtlijn

Opmerking
In de nieuwe versies voldoen sommige van de hierboven genoemde apparaten aan de eisen van de richtlijnen voor explosiebeveiliging in plaats van die van de Laagspanningsrichtlijn. Let op de informatie op het typeplaatje.

Veiligheidseisen voor installatie
Het S7-400 automatiseringssysteem is "open-type equipment" in overeenstemming met norm IEC 61131-2 en dus EU-richtlijn 2014/35/EU (Laagspanningsrichtlijn), en "open type" in overeenstemming met UL/CSA-certificering.
Om te voldoen aan de eisen voor een veilige werking met betrekking tot mechanische stabiliteit, vlamvertraging, stabiliteit en bescherming tegen schokgevaar, zijn de volgende alternatieve installatietypes gespecificeerd:

• Installatie in een geschikte kast
• Installatie in een geschikte behuizing
• Installatie in een passend uitgeruste, afgesloten bedrijfsruimte.

Elektromagnetische compatibiliteit

Inleiding
Dit hoofdstuk bevat details over de immuniteit van S7-400 modules en informatie over RFI-onderdrukking.
Alle componenten van het S7-400 automatiseringssysteem voldoen aan de eisen van de in Europa geldende normen, mits het systeem is geïnstalleerd in overeenstemming met alle toepasselijke voorschriften (zie Installatiehandleiding).

"EMC"-definitie
Elektromagnetische compatibiliteit (EMC) is het vermogen van een elektrisch apparaat of systeem om naar tevredenheid te werken in zijn elektromagnetische omgeving zonder die omgeving te beïnvloeden.

Persoonlijk letsel of materiële schade kan het gevolg zijn.
Het installeren van uitbreidingen die niet zijn goedgekeurd voor de S7-400 kan een inbreuk vormen op de vereisten en voorschriften met betrekking tot veiligheid en elektromagnetische compatibiliteit.
Gebruik alleen uitbreidingen die zijn goedgekeurd voor het systeem.

Puls-vormige storing
De onderstaande tabel toont de elektromagnetische compatibiliteit van de modules met puls-vormige storing. Het S7-400 systeem moet voldoen aan de eisen en richtlijnen voor elektrische assemblage.
Tabel 1-3 Puls-vormige storing

Sinusvormige storing
De onderstaande tabel toont de S7-400 module EMC voor sinusvormige storing.
Tabel 1-4 Sinusvormige storing

Emissie van radiofrequentie-interferentie
Emissies van elektromagnetische velden in overeenstemming met EN 61000-6-4.
Emissies over de hoofd-AC-voeding in overeenstemming met 61000-6-4.

Lijn harmonischen
De AC-voedingsmodules voor S7-400 voldoen aan de volgende normen voor lijn harmonischen:
Harmonische stroom: EN 61000-3-2
Spanningsschommelingen en flicker: EN 61000-3-3

Aanvullende maatregelen
Als u een S7-400 systeem op het openbare netwerk wilt aansluiten, moet u ervoor zorgen dat u voldoet aan klasse B conform EN 55032.
Er moeten passende aanvullende maatregelen worden genomen als u de immuniteit van het systeem wilt vergroten in het licht van hoge externe interferentie.

Verzend- en opslagomstandigheden voor modules en back-upbatterijen

Transport en opslag van modules
S7-400 modules overschrijden de eisen van IEC 61131-2 met betrekking tot transport- en opslagomstandigheden. De volgende specificaties zijn van toepassing op modules die in hun originele verpakking worden getransporteerd of opgeslagen.
Tabel 1-5 Transport- en opslagomstandigheden voor modules

Transport- en bufferbatterijen
Transporteer bufferbatterijen indien mogelijk in hun originele verpakking. Er zijn geen speciale maatregelen vereist voor het transport van de bufferbatterijen die in het S7-400 systeem worden gebruikt. Het lithiumgehalte van de bufferbatterij is minder dan 0,5 g.

Opslag van bufferbatterijen
Bufferbatterijen moeten op een koele en droge plaats worden bewaard. De maximale opslagperiode van de back-upbatterij 6ES7971-0BA01 bedraagt 10 jaar.

Gevaar voor persoonlijk letsel en materiële schade, gevaar voor irritatie door schadelijke stoffen.
Onjuiste behandeling kan ervoor zorgen dat een lithiumbatterij explodeert en onjuiste verwijdering van oude lithiumbatterijen kan schadelijke stoffen vrijgeven. Het is daarom essentieel dat u de volgende instructies in acht neemt:
Gooi nieuwe of lege batterijen niet in vuur en soldeer niet op de celbehuizing (max. temperatuur 100°C), en laad ze ook niet op - explosiegevaar! Open batterijen niet, maar vervang ze alleen door identieke types. Haal vervangingen alleen bij Siemens (voor bestelnummer, zie Referentiehandleiding "Modulegegevens"). Dit zorgt ervoor dat u een kortsluitvaste variant heeft.
Indien mogelijk moeten oude batterijen aan batterijfabrikanten/recyclers worden gegeven of als gevaarlijk afval worden afgevoerd.

Informatie over isolatietests, beschermingsklasse en beschermingsgraad

Testspanningen
Waar nodig wordt de isolatieweerstand in routinetests aangetoond met testspanningen in overeenstemming met IEC 61131-2.

Beschermingsklasse
Beschermingsklasse I in overeenstemming met IEC 61140, d.w.z. aardgeleideraansluiting op voedingsmodule vereist!

Bescherming tegen vreemde voorwerpen en water
IP20 in overeenstemming met IEC 60529, d.w.z. bescherming tegen contact met standaard testvingers.
Er is geen bescherming tegen het binnendringen van water.

Voedingmodules

Voedingmodule PS 407 4A (6ES7407-0DA02-4CA0)

Functie
De voedingmodule PS 407 4A is ontworpen voor aansluiting op een 85 tot 264 V AC-netwerk of een 88 tot 300 V DC-netwerk, en levert DC 5 V/4 A en DC 24 V/0,5 A aan de secundaire zijde.

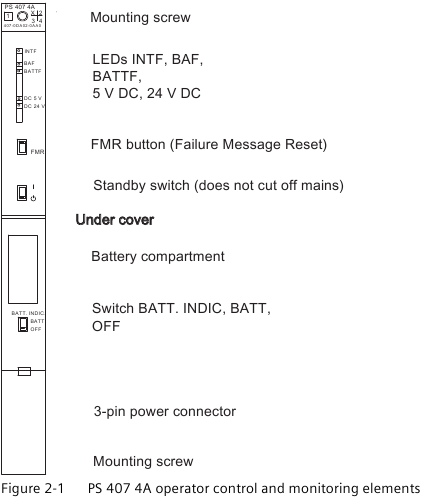

Bedienings- en bewakingselementen PS 407 4A

Netaansluiting
Een AC-stekker wordt gebruikt met PS 407 4A voor aansluiting op een AC-netwerk en voor aansluiting op een DC-netwerk.

Omgekeerde polariteit van L+ en L-
Omgekeerde polariteit van L+ en L- met een voedingsspanning van 88 V DC tot 300 V DC heeft geen invloed op de functie van de voeding. De aansluiting moet voldoen aan de instructies in de handleiding "Automatiseringssystemen S7-400, M7-400 Instellen".

PS 407 4A technische specificaties

Voedingmodule PS 407 4A XTR (6ES7407-0DA02-4CA1)

Functie
De voedingmodule PS 407 4A XTR is ontworpen voor aansluiting op een 85 tot 264 V AC-netwerk of een 88 tot 300 V DC-netwerk, en levert DC 5 V/4 A en DC 24 V/0,5 A aan de secundaire zijde.

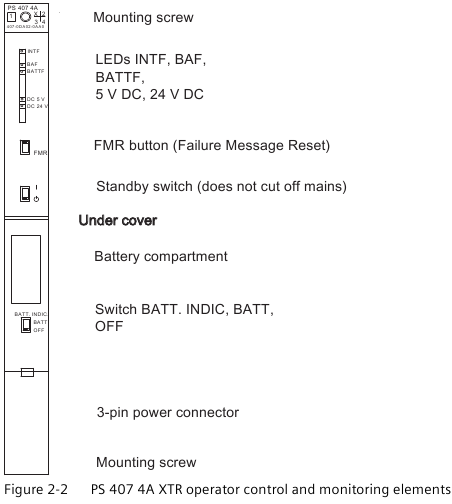

Bedienings- en bewakingselementen PS 407 4A XTR

Netaansluiting
Een AC-stekker wordt gebruikt met PS 407 4A XTR zowel voor aansluiting op een AC-netwerk als voor aansluiting op een DC-netwerk.

Omgekeerde polariteit van L+ en L-
Omgekeerde polariteit van L+ en L- met een voedingsspanning van 88 V DC tot 300 V DC heeft geen invloed op de functie van de voeding. De aansluiting moet voldoen aan de instructies in de handleiding "Automatiseringssystemen S7-400, M7-400 Instellen".

PS 407 4A XTR technische specificaties

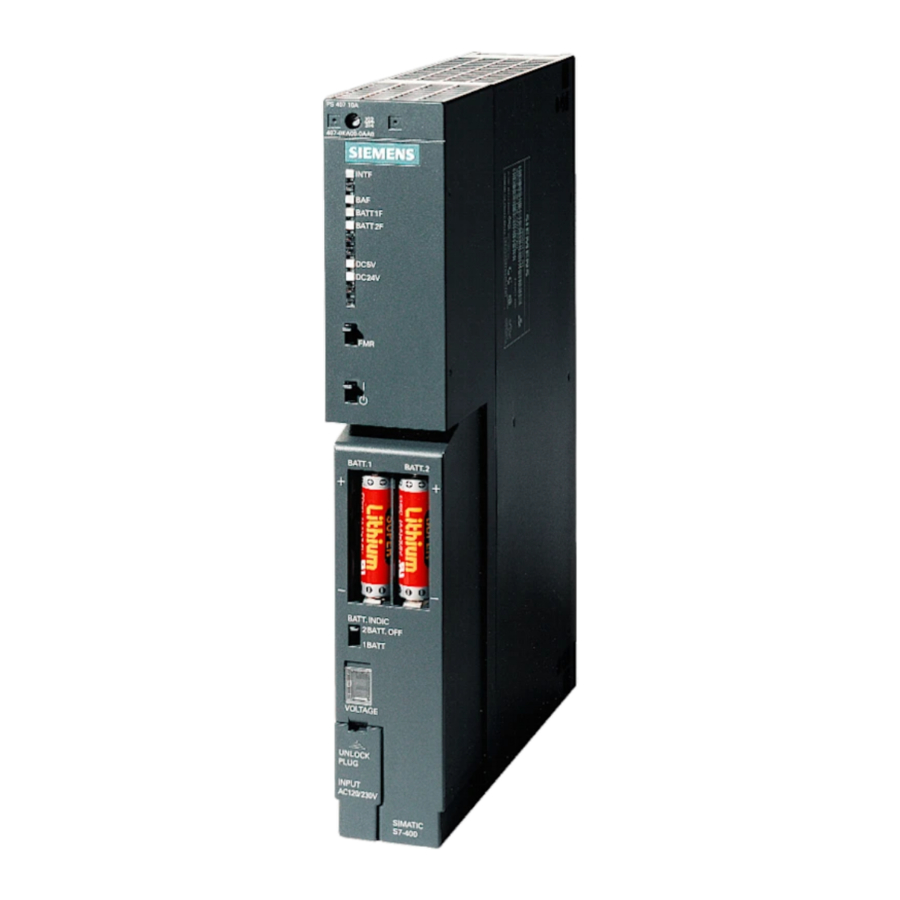

Voedingsmodule PS 407 10A (6ES7407-0KA02-4CA0)

Functie
De voedingsmodules PS 407 10A (standaard) en PS 407 10A R (voor redundante werking, zie AUTOHOTSPOT) zijn ontworpen voor aansluiting op een 85-264 V AC-netwerk of een 88-300 V DC-netwerk, en leveren 5 V/10 A DC en 24 V/1 A DC aan de secundaire zijde.

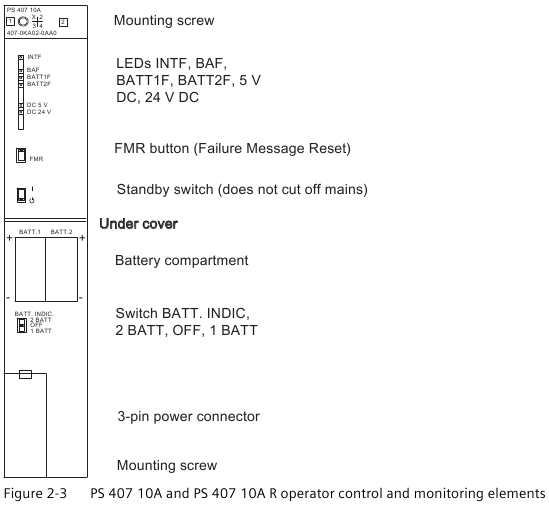

Bedienings- en bewakingselementen PS 407 10A en PS 407 10A R

Netaansluiting
Een AC-stekker wordt gebruikt bij PS 407 10A en PS 407 10A R, zowel voor aansluiting op een AC-netwerk als voor aansluiting op een DC-netwerk.

Omgekeerde polariteit van L+ en L-
Omgekeerde polariteit van L+ en L met een voedingsspanning van 88 V DC tot 300 V DC heeft geen invloed op de werking van de voeding. De aansluiting moet voldoen aan de instructies in de handleiding "Automatiseringssystemen S7-400, M7-400 instellen".

PS 407 10A technische specificaties

Voedingsmodule PS 407 10A R (6ES7407-0KR02-4CA0)

Functie
De voedingsmodules PS 407 10A R (voor redundante werking) zijn ontworpen voor aansluiting op een 85-264 V AC-netwerk of een 88-300 V DC-netwerk, en leveren 5 V/10 A DC en 24 V/1 A DC aan de secundaire zijde.

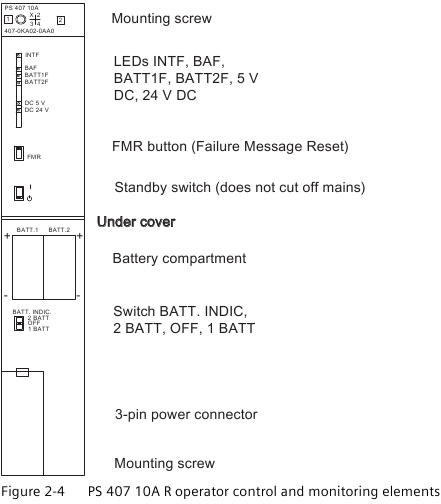

Bedienings- en bewakingselementen PS 407 10A R

Netaansluiting
Een AC-stekker wordt gebruikt bij PS 407 10A R, zowel voor aansluiting op een AC-netwerk als voor aansluiting op een DC-netwerk.

Omgekeerde polariteit van L+ en L-
Omgekeerde polariteit van L+ en L met een voedingsspanning van 88 V DC tot 300 V DC heeft geen invloed op de werking van de voeding. De aansluiting moet voldoen aan de instructies in de handleiding "Automatiseringssystemen S7-400, M7-400 instellen".

PS 407 10A R technische specificaties

Voedingsmodule PS 407 10A XTR (6ES7407-0KR02-4CA1)

Functie
De voedingsmodules PS 407 10A XTR (voor redundante werking) zijn ontworpen voor aansluiting op een 85-264 V AC-netwerk of een 88-300 V DC-netwerk, en leveren DC 5 V/10 A en DC 24 V/1 A aan de secundaire zijde.

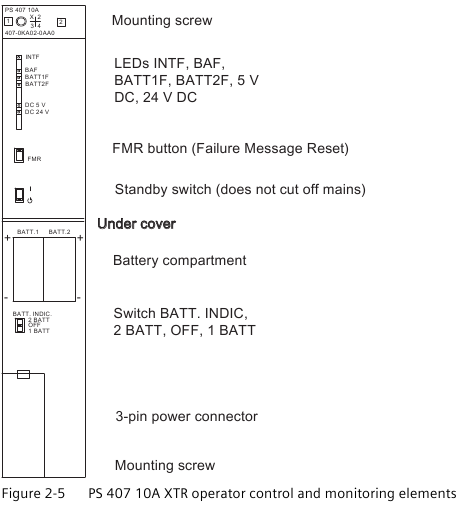

Bedienings- en bewakingselementen PS 407 10A XTR

Netaansluiting
Een AC-stekker wordt gebruikt bij PS 407 10A XTR, zowel voor aansluiting op een AC-netwerk als voor aansluiting op een DC-netwerk.

Omgekeerde polariteit van L+ en L-
Omgekeerde polariteit van L+ en L met een voedingsspanning van 88 V DC tot 300 V DC heeft geen invloed op de werking van de voeding. De aansluiting moet voldoen aan de instructies in de handleiding "Automatiseringssystemen S7-400, M7-400 instellen".

PS 407 10A XTR technische specificaties

Stroommodule PS 407 20A (6ES7407-0RA02-4CA0)

Functie
De stroommodule PS 407 20A is ontworpen voor aansluiting op een 85-264 V AC-netwerk of een 88-300 V DC-netwerk, en levert 5 V/20 A DC en 24 V/1 A DC aan de secundaire zijde.

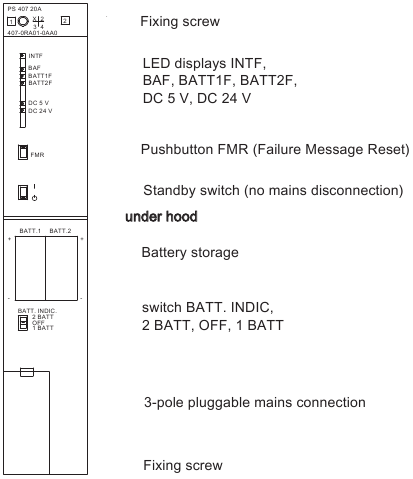

Bedienings- en monitoringselementen PS 407 20A

Netaansluiting
Een AC-stekker wordt gebruikt met PS 407 20A, zowel voor aansluiting op een AC-netwerk als voor aansluiting op een DC-netwerk.

Omgekeerde polariteit van L+ en L-
Omgekeerde polariteit van L+ en L met een voedingsspanning van 88 V DC tot 300 V DC heeft geen invloed op de functie van de voeding. De aansluiting moet voldoen aan de instructies in de handleiding "Automatiseringssystemen S7-400, M7-400 Instellen".

Technische specificaties PS 407 20A
