Delta RP77991, 14 Series Handleiding

Installatie

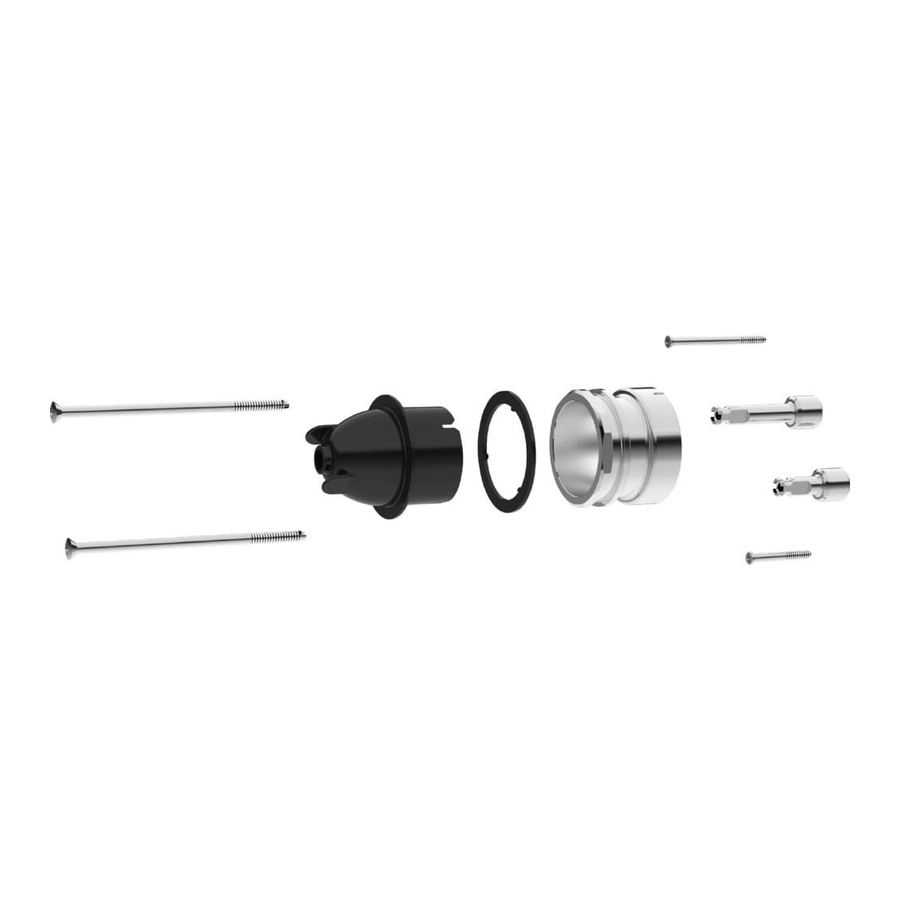

Deze kit kan tot 1 3/4" extra wanddikte bieden.

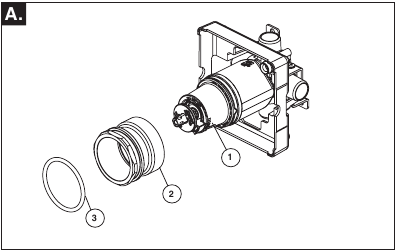

1. Druk de cartridge (1) in de ruwe opening en zet deze vast met de meegeleverde moerkap (2). Schuif de O-ring (3) van de afwerkingsset in de smalle groef aan de bovenkant van de moerkap.

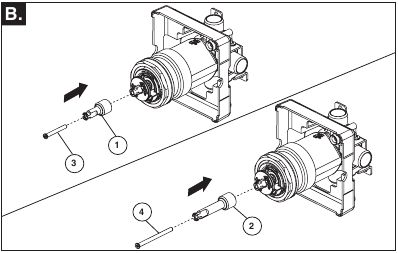

2. Bepaal of een verlenging van 1" (1) of 1 3/4" (2) nodig is. Plaats de verlenging op de cartridgestang en zet deze vast met de juiste schroef (3) of (4).

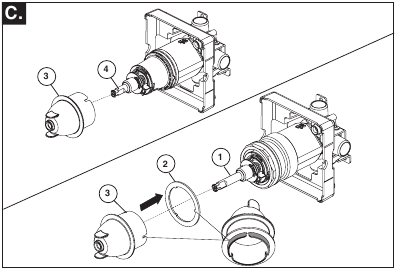

3. Als u de 1 3/4" stangverlenging (1) gebruikt, schuift u de adapterring (2) in de groeven aan de onderkant van de geleider (3). Schuif de geleider (3) over de stang totdat de ring op de moerkap rust. Als u de 1" stangverlenging (4) gebruikt, hebt u de adapterring niet nodig.

4. Schuif de afwerkingshuls (1) over de geleider, zodat deze voorbij de o-ring op de moerkap gaat.

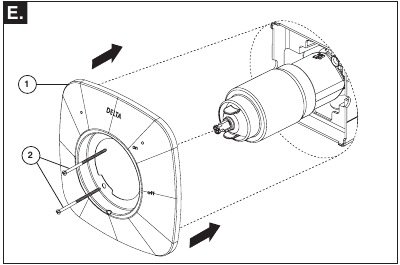

5. Plaats de rozet (1) over de huls en zet deze vast aan de kraan met de meegeleverde lange schroeven (2). Als de rozetschoren (2) zichtbaar zijn en de afwerking geen chroom is, moet u RP12630 bestellen met de juiste afwerking.

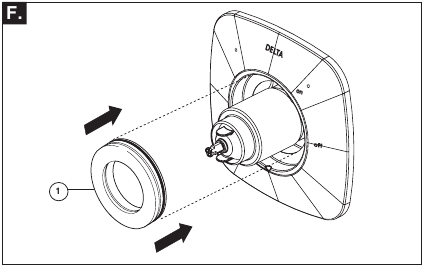

6. Als uw model een afwerkingsring (1) heeft, schuift u deze over de cartridge en de huls en in de rozet.

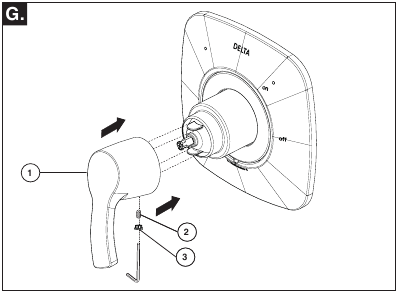

7. Bevestig de handgreep (1) aan de stang met een stelschroef en pas de afwerkingshuls zo aan dat er een minimale opening is tussen de huls en de handgreep. Draai de stelschroef (2) en de knop (3) vast om de handgreep vast te zetten.
