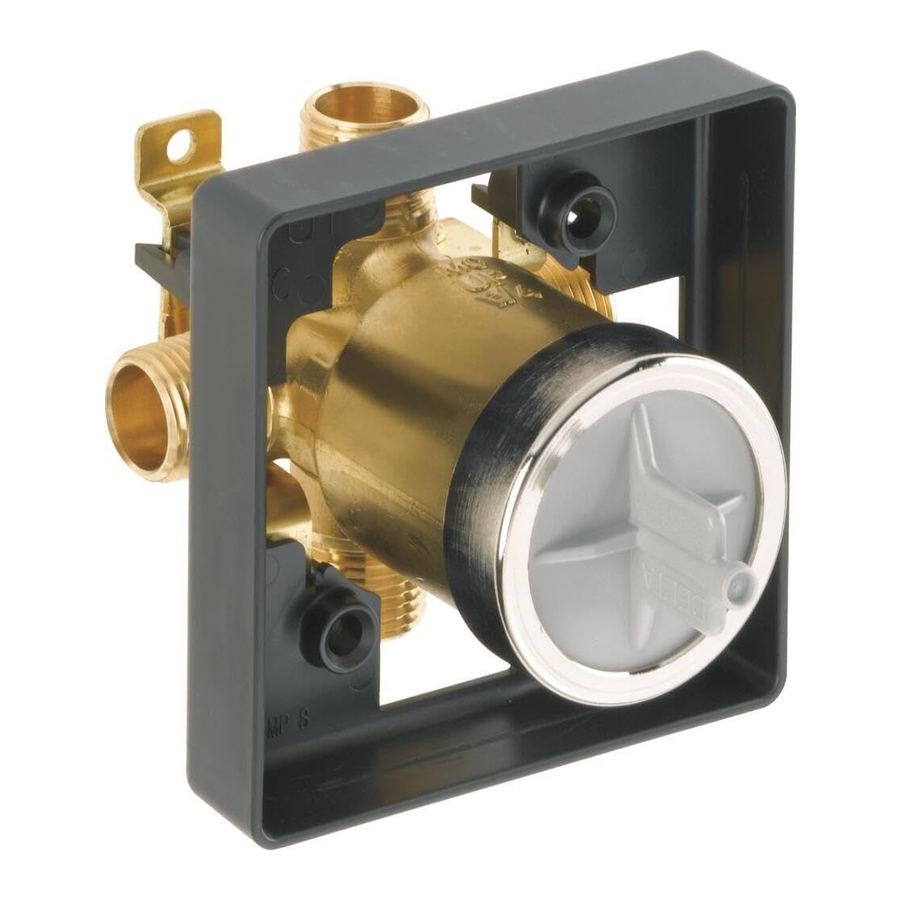

Delta MULTICHOICE R10000 Series, 50353 handleiding

Installatie

1. SCHAKEL DE WATERTOEVOER UIT. Overweeg het type en de dikte van uw afgewerkte muur voordat u uw stringer-achterplaat terugplaatst. Installeer de behuizing (1) zodat het oppervlak van de afgewerkte muur gelijk ligt met de voorkant van de gipsplaatbeschermer (2) ± 1/4". Opmerking: Voor modellen met afsluiters moet de gipsplaatbeschermer gelijk of verzonken 1/4" met de afgewerkte muur zijn. Monteer de behuizing met behulp van de twee stringer-montagegaten (3) op de beugel. Zorg ervoor dat het woord "UP" (4) zich bovenop het ventielhuis bevindt tijdens de installatie.


2. De afstand (1) van de stringer (2) tot de voorkant van de gipsplaatbeschermer is 2 3/4" ± 1/4" (70 mm ± 6 mm). Opmerking: Dit is dezelfde afstand tot de afgewerkte muur (3). De afstand (4) van de stringer (2) tot de voorkant van de dop is 3 7/8" (99 mm). (Alleen ter referentie) Als een dunne muur wordt gebruikt, zorg er dan voor dat de gipsplaatbeschermer achter de muur zit, anders moet de muur altijd gelijk liggen met de voorkant van de gipsplaatbeschermer. Zie de instructie op de zak voor montage op een dunne muur. Opmerking: Voor installatie op een dunne muur is mogelijk RP47202 nodig.


3. De afbeelding toont de omleider en MultiChoice die in dezelfde afgewerkte muur zijn geïnstalleerd. Opmerking: Raadpleeg de installatie-instructies voor de ruwe omleider voor meer informatie.

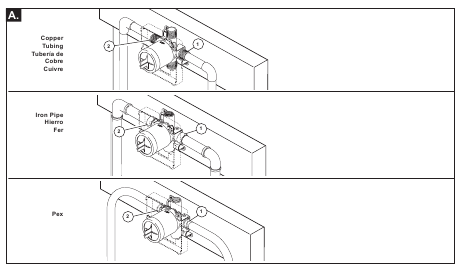

1. Sluit het ventielhuis aan op de watertoevoer met behulp van de juiste fittingen voor uw ventielhuistype (koperen buis, ijzeren pijp of Pex). Opmerking: Zorg er bij Pex voor dat u de juiste fitting gebruikt voor het krimpen en het juiste gereedschap voor koude expansie. Als een van de twee uitlaatpoorten niet wordt gebruikt, sluit u de poort af met een pijpplug. Opmerking: (1) is de koude inlaatpoort en (2) is de warme inlaatpoort. Als u een rug aan rug of omgekeerde installatie maakt (warm aan de rechterkant en koud aan de linkerkant), installeert u het ventielhuis zoals beschreven, maar de waterleidingen worden omgekeerd. Opmerking: (1) is de warme inlaatpoort en (2) is de koude inlaatpoort.

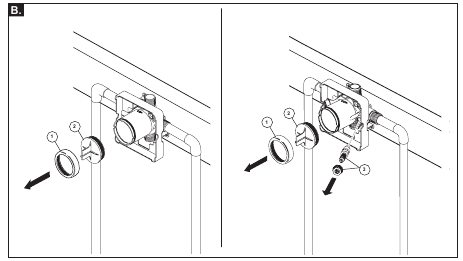

2. Verwijder de dop (1) en de testdop (2) voordat u gaat solderen. Waarschuwing: Vermijd solderen bij hoge temperatuur. Blootstelling aan hoge temperaturen kan het scherm beschadigen. Zorg ervoor dat de stoppen (3) zijn verwijderd uit de versie met stoppen voordat u gaat solderen. (Niet installeren voor het solderen.)


3. Sluit de bovenste uitlaat (1) aan op de douchepijp met de juiste fittingen. Sluit de onderste uitlaat (2) aan op de baduitlooppijp met de juiste fittingen. De pijp (3) tussen het ventielhuis en de baduitloop moet minimaal 1/2" (13 mm) koperen pijp of 1/2" (13 mm) ijzeren pijp zijn in een rechte lijn van minimaal 8" (203 mm) maar niet meer dan 18" (457 mm) lang met slechts één ijzeren pijp of koperen 90-graden bocht naar de baduitloopnippel. Gebruik geen PEX-buis voor de baduitloop. Opmerking: Er is geen baduitlaat in modellen met hoge doorstroming.

4. DRUKTESTEN & HET SPOELEN VAN DE INSTALLATIE

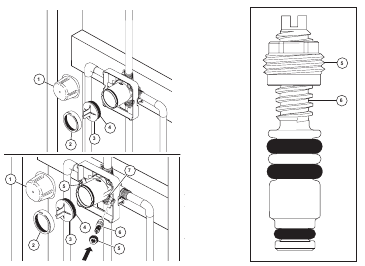

   Verwijder voor het testen de afdekking (1), de dop (2) en de kap (3). Zorg ervoor dat de O-ring (4) correct is geïnstalleerd. Plaats de kap en de dop terug en draai ze stevig vast. Sluit beide uitlaten af met de juiste fittingen. Controleer op lekken. Verwijder na het testen de douche- en/of baduitloopplug en spoel het systeem door. Na het spoelen plaatst u de kap, de dop en de afdekking terug. Installeer de stoppen (5 & 6) in de versie met stoppen en zet ze volledig open. Opmerking: Installeer de stoppen in de versie met stoppen als volgt: Draai de moer (5) op de stang (6) zoals afgebeeld. Druk vervolgens de stang en moer samenstel in de behuizing (7) en draai vast met behulp van een 3/8", 6-punts diepe dopsleutel. Met een platte schroevendraaier stelt u de stang met de klok mee af om te sluiten en tegen de klok in om te openen.


Reiniging en onderhoud
Er moet aandacht worden besteed aan de reiniging van dit product. Hoewel de afwerking zeer duurzaam is, kan deze worden beschadigd door agressieve schuurmiddelen of poetsmiddelen. Om schoon te maken, veegt u eenvoudig voorzichtig af met een vochtige doek en dept u droog met een zachte handdoek.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
