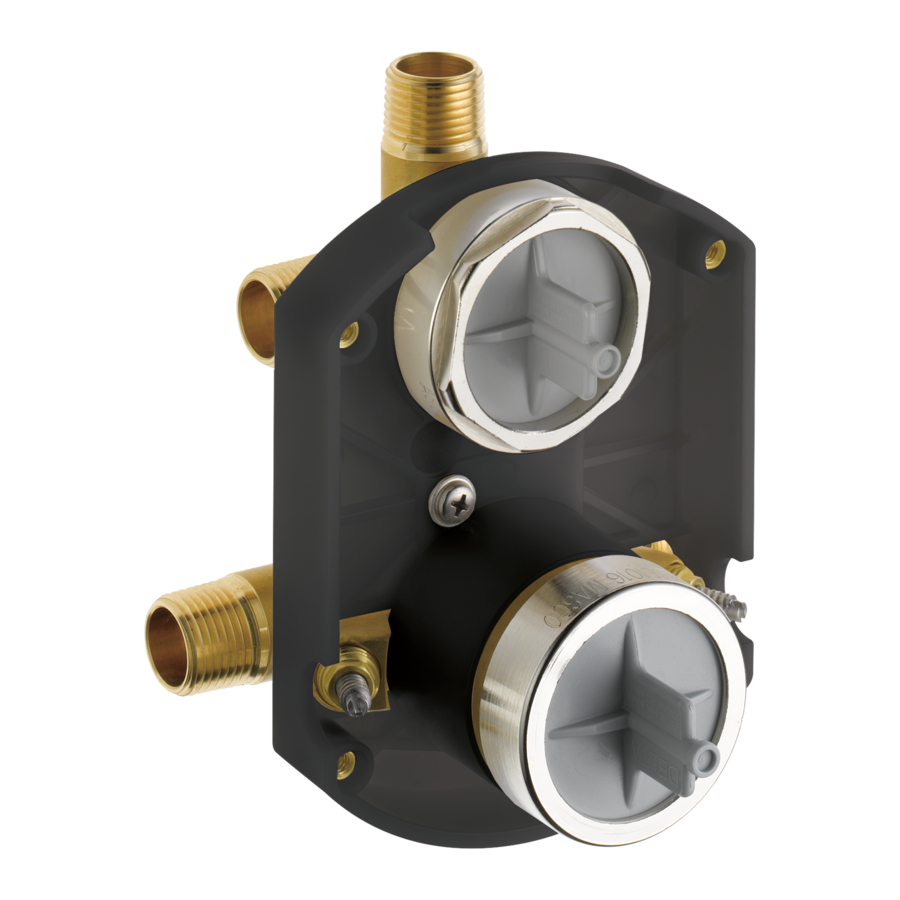

Delta MULTICHOICE R22000 / R22000-WS handleiding

Mogelijk hebt u nodig

Voor een eenvoudige installatie van uw Delta ®-kraan hebt u nodig:

• LEES ALLE instructies volledig voordat u begint.
• LEES ALLE waarschuwingen, onderhouds- en onderhoudsinformatie.

MEDEDELING AAN DE INSTALLATEUR:

Als de installateur van dit ruwe lichaam, is het uw verantwoordelijkheid om dit ruwelichaam correct te INSTALLEREN volgens de gegeven instructies. U MOET de eigenaar/gebruiker van deze vereiste informeren door de instructies te volgen. DIT RUWE LICHAAM WORDT NIET AANBEVOLEN VOOR BADINSTALLATIE. Als u of de eigenaar/gebruiker niet zeker weet hoe dit ruwe lichaam correct te installeren, raadpleeg dan de meegeleverde instructies en bel ons op 1-800-345-DELTA als u het nog steeds niet zeker weet. Laat dit instructieblad achter voor de referentie van de eigenaar/gebruiker.

Standaard installatie

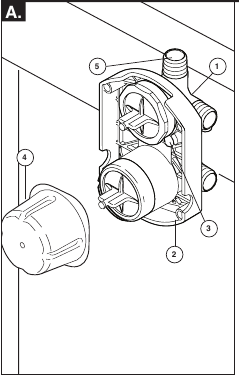

1. SLUIT DE WATERTOEVOER AF. Overweeg het type en de dikte van uw afgewerkte muur voordat u uw liggerachterplaat plaatst. Installeer het lichaam (1) zodat het oppervlak van de afgewerkte muur gelijk ligt met de voorkant van de ruwe doos (2) ± 1/4". Monteer het lichaam met behulp van de twee montagegaten van de ligger (3) op het lichaam.
   Opmerking: verwijder deksel (4) om toegang te krijgen tot de montagegaten. Zorg ervoor dat het woord "UP" en de douche-uitlaatpoort (5) zich bovenop het klephuis bevinden tijdens de installatie.

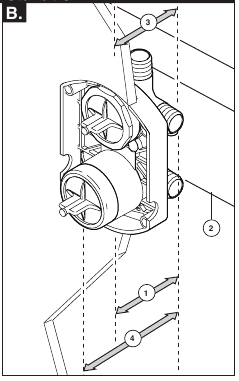

2. Afstand (1) van de ligger (2) tot de voorkant van de ruwe doos is 2 9/16" ± 1/4" (65 mm ± 6 mm).
   Opmerking: dit is dezelfde afstand tot de afgewerkte muur (3). Afstand (4) van de ligger (2) tot de voorkant van de kap is 3 7/8" (99 mm). (Alleen ter referentie)
   Opmerking: opening rond de ruwe doos mag niet groter zijn dan 1/4" (6 mm). Gebruik sjabloon.


Installatie dikke wand

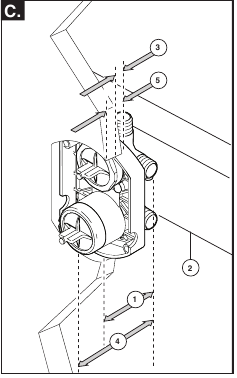

3. Installatie dikke wand voor afgewerkte wanddikte (5) van meer dan 1 1/8" tot 2 1/8". Afstand (1) van de ligger (2) tot de voorkant van de ruwe doos is 2 9/16" ± 1/4" (65 mm ± 6 mm). Afstand (3) vanaf de voorkant van de ruwe doos is 1 1/8" ± 1/8 voor de framestijlen. Afstand (4) van de ligger (2) tot de voorkant van de kap is 3 7/8" (99 mm). (Alleen ter referentie)
   Opmerking: opening rond de ruwe doos mag niet groter zijn dan 1/4" (6 mm). Gebruik sjabloon.

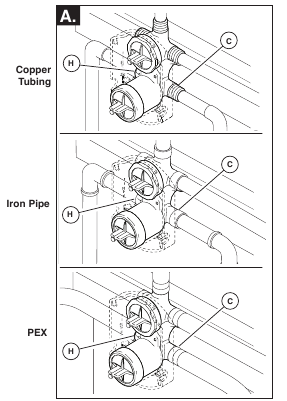

1. Sluit het klephuis aan op de watertoevoer met behulp van de juiste fittingen voor uw klephuistype (koperen buizen, ijzeren pijp of Pex).
   Opmerking: zorg er bij PEX voor dat u de juiste fitting gebruikt voor krimpen en het juiste gereedschap voor koude uitzetting. Als een van de drie uitlaatpoorten niet wordt gebruikt, sluit u de poort af met een pijpplug.

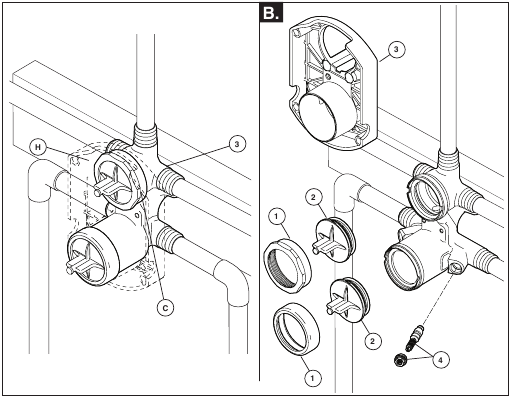

   Opmerking: op de ruwe doos (C) bevindt zich de koude inlaatpoort en (H) de warme inlaatpoort. Steek de rechter diverterpoort (3) (aangegeven als 3 op de ruwe doos) erin als u een diverter met 3 functies gebruikt. Als u een rug aan rug of omgekeerde installatie maakt (warm aan de rechterkant en koud aan de linkerkant), installeer dan het klephuis zoals beschreven, maar de watertoevoerleidingen worden omgekeerd.
   Opmerking: (C) is de warme inlaatpoort en (H) is de koude inlaatpoort.

2. Verwijder kappen (1), ruwe doos (3) en testdoppen (2) voor het solderen. Waarschuwing: vermijd solderen bij hoge temperatuur. Zorg ervoor dat de stoppen (4) zijn verwijderd uit de w/stops-versie voor het solderen. (Niet installeren voor het solderen.)
   Opmerking: zorg ervoor dat u de ruwe doos (3) en andere componenten terugplaatst na het solderen.

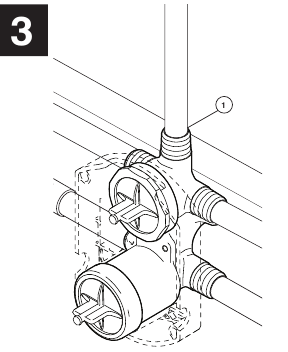

3. Sluit de bovenste uitlaatpoort (1) aan op de douchepijp met de juiste fittingen.

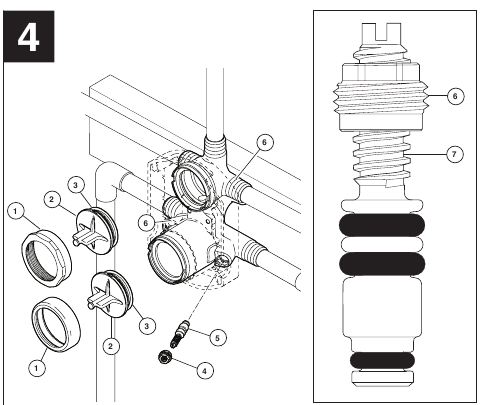

4. DRUKTESTEN & HET SPOELEN VAN DE INSTALLATIE
   Verwijder voor het testen de kappen (1) en de doppen (2). Zorg ervoor dat de O-ringen (3) correct zijn geïnstalleerd. Plaats de dop en de kap terug en draai ze goed vast. Gebruik de meegeleverde testplug en sluit de uitlaten af met de juiste fittingen. Controleer op lekken. Verwijder na het testen de uitlaatpluggen en spoel het systeem door. Installeer stoppen (4 & 5) in de w/stops-versie en zet ze op volledig open. Opmerking: installeer stoppen in de w/stops-versie als volgt: Draai de moer (4) op de stang (5) zoals weergegeven. Druk vervolgens de stang- en moerconstructie in het lichaam (6) en draai deze vast met behulp van een 3/8", 6-punts diepe dopsleutel. Stel met een platte schroevendraaier de stang met de klok mee in om te sluiten en tegen de klok in om te openen.

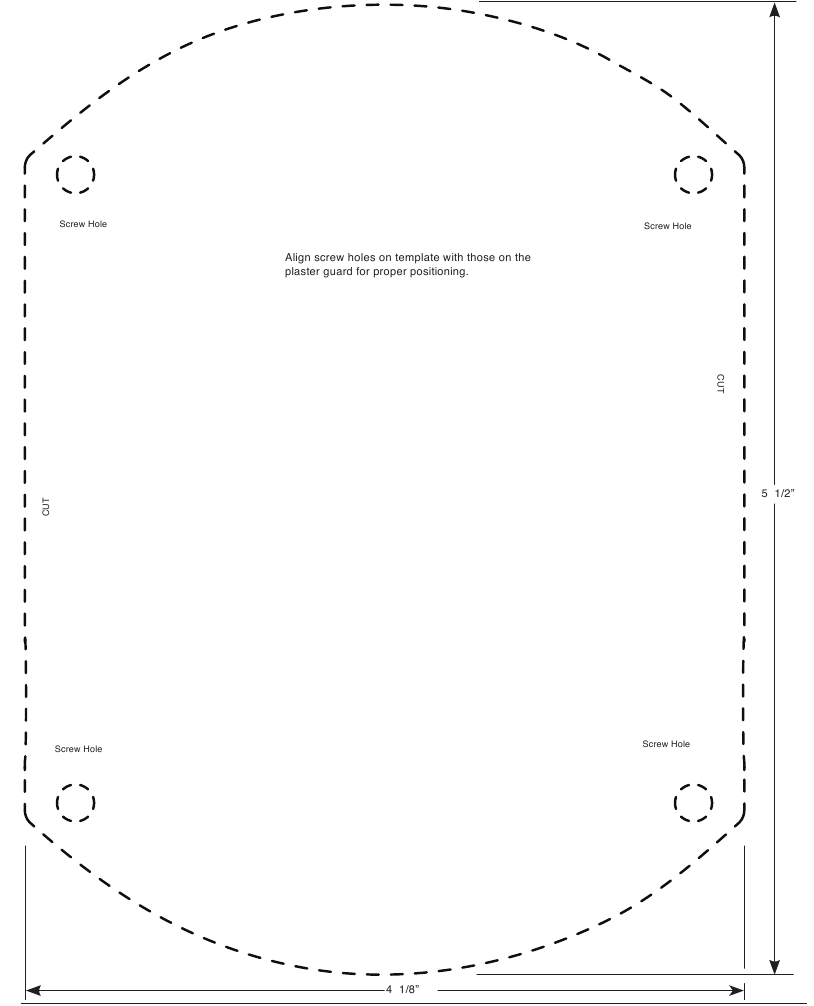

Sjabloon wandafwerking

Let op
Materiële schade en waterlek mogelijk. Volg de instructies voor de afgewerkte opening.
Zorg er bij het afwerken van de douchewanden voor dat u het afgewerkte oppervlak tot 1/4" van de ruwe doos brengt. Voor installaties met dikke wanden kan de ruwe doos of dit sjabloon worden gebruikt om de opening correct te lokaliseren en te dimensioneren.
Als u de ruwe doos gebruikt, installeer dan schroeven om de afstelling van het deksel aan de afgewerkte wanddikte mogelijk te maken.

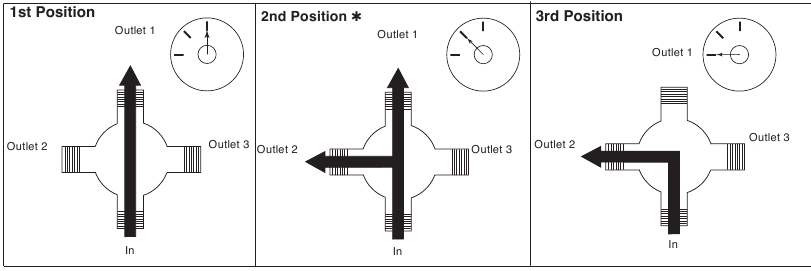

Waterstroom voor 3-wegomstelling

✱ Gedeelde posities bestaan niet in niet-gedeelde cartridges.

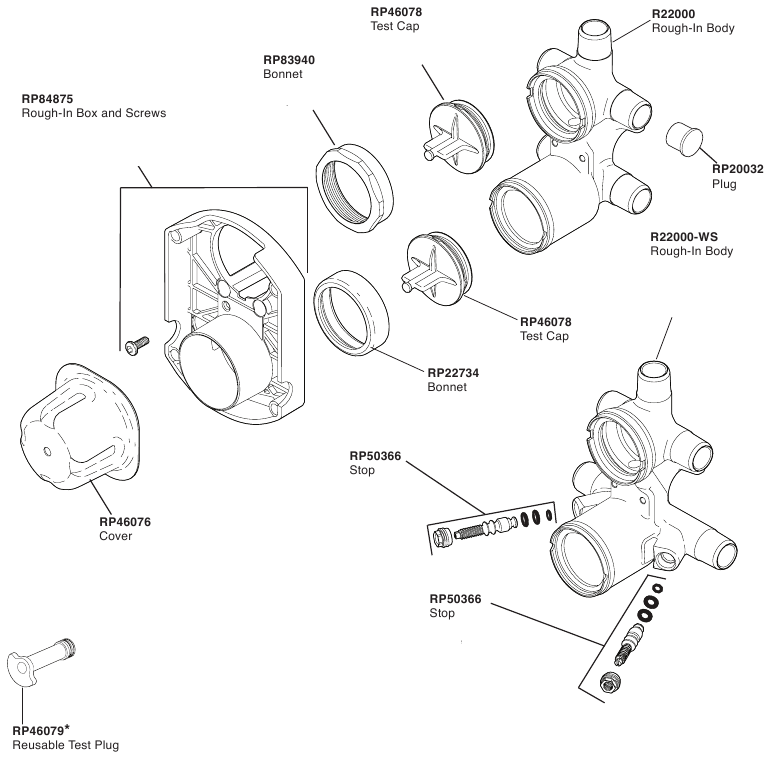

Vervangingsonderdelen

*Wordt gebruikt om één inlaatzijde (warm of koud) af te sluiten om kruisstroom te voorkomen bij het controleren op lekken voordat de cartridge is geïnstalleerd. Plaats in de inlaat, plaats de testdop en gebruik de kap om op zijn plaats te bevestigen.
*Sluit voor WS-modellen een van de inlaatstoppen om kruisstroom te voorkomen.
