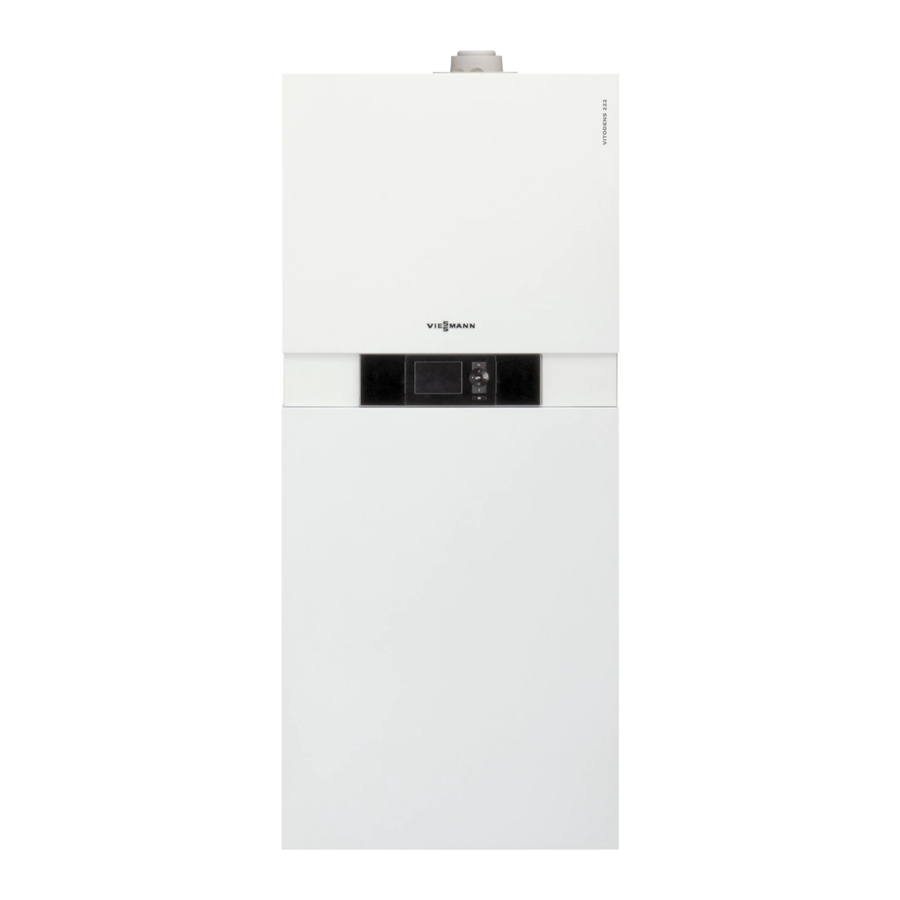

Viessmann Vitodens 200 / 222 / 300 / 333 handleiding

Veiligheidsinstructies

Neem deze veiligheidsinstructies nauwkeurig in acht om ongelukken en materiële schade te voorkomen.

Uitleg van de veiligheidsinstructies

Dit symbool waarschuwt voor het risico op letsel.

Opmerking
Details die worden aangeduid met het woord "Opmerking" bevatten aanvullende informatie.

Installatie, inbedrijfstelling, inspectie, onderhoud en reparaties mogen uitsluitend worden uitgevoerd door een geautoriseerd, bevoegd persoon (verwarmingsmonteur/installatiebedrijf).

Voordat u aan het toestel/verwarmingssysteem gaat werken, moet u het loskoppelen van de stroomtoevoer (bijv. door een aparte netzekering te verwijderen of door middel van een netstroomonderbreker) en beveiligen tegen ongeoorloofde heraansluiting.

Sluit bij gebruik van gas als brandstof ook de hoofdgaskraan en beveilig deze tegen onbedoeld heropenen.

Controleer na installatie op gasdichtheid.

Draag geschikte persoonlijke beschermingsmiddelen bij het uitvoeren van werkzaamheden.

Het repareren van onderdelen die een veiligheidsfunctie vervullen, kan de veilige werking van het systeem in gevaar brengen. Gebruik voor vervanging uitsluitend originele reserveonderdelen die door Viessmann zijn geleverd of goedgekeurd.
Installeer de onderdelen met nieuwe pakkingen.

Toepassing

Gasmagneetventiel met 20 V bedrijfsspanning:

• Vitodens 200, type WB2
• Vitodens 222, type WS2

Gasmagneetventiel met 230 V bedrijfsspanning:

• Vitodens 300, type WB3A
• Vitodens 333, type WS3A

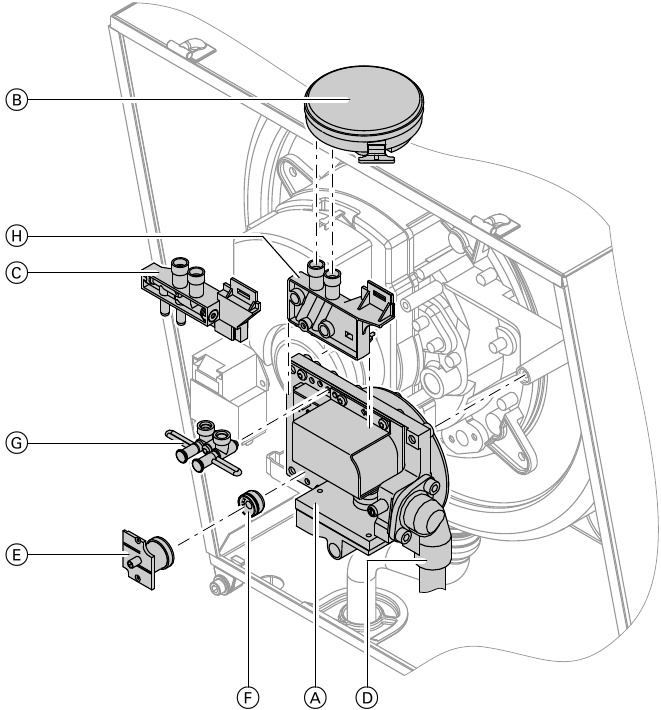

Het gasmagneetventiel vervangen

Opmerking
Het nieuwe gasmagneetventiel is niet voorzien van een gasbegrenzer. Verwijder de gasbegrenzer van het te vervangen gasmagneetventiel of uit de ombouwset en installeer deze in het nieuwe gasmagneetventiel.

1. Verwijder het voorpaneel en de afdekking.
2. Koppel de kabels los van het gasmagneetventiel en de verschildruksensor .
3. Verwijder de verschildruksensor en (indien geïnstalleerd) de verschildruksensoradapter van het gasmagneetventiel door ze omhoog te trekken.
4. Draai de twee schroeven van de flens aan de inlaatzijde los .
5. Draai de drie schroeven van het gasmagneetventiel los .
6. Verwijder het gasmagneetventiel door het naar voren te trekken.
7. Draai de gasbegrenzerhouder los van het oude gasmagneetventiel , verwijder de gasbegrenzer en plaats deze in de gasbegrenzerhouder op het nieuwe gasmagneetventiel .
8. Alleen voor Vitodens 300 tot 35 kW en Vitodens 333:
   Draai de verbindingsadapter los van het nieuwe gasmagneetventiel en monteer de nieuwe verschildruksensoradapter op het nieuwe gasmagneetventiel .
9. Controleer of de O-ringen zijn geplaatst in de openingen van de verbindingsadapter of de verschildruksensoradapter .
10. Sluit de verschildruksensor aan op het nieuwe gasmagneetventiel (klik op zijn plaats).
11. Controleer of de pakking aan de uitlaatzijde op het nieuwe gasmagneetventiel is gemonteerd .
12. Zet het gasmagneetventiel vast aan de brander (aanhaalmoment 5 Nm).
13. Monteer de flens (aanhaalmoment 5 Nm).
14. Sluit de kabels aan op het gasmagneetventiel en de verschildruksensor .
15. Start de ketel. Test de functie.

    Ontsnappend gas leidt tot een explosiegevaar.
    Controleer alle gasaansluitingen op lekkage.
16. Plaats het voorpaneel en de afdekking.
