Viessmann ViCare-handleiding

Inleidende informatie

Symbolen

Symbool	Betekenis
	Verwijzing naar een ander document met verdere informatie
	Stap in een schema: De nummers komen overeen met de volgorde waarin de stappen worden uitgevoerd.
	Waarschuwing voor materiële schade en milieuvervuiling
	Waarschuwing voor persoonlijk letsel
	Elektrisch actieve omgeving
	Let extra goed op.
	Onderdeel moet hoorbaar vastklikken. of Akoestisch signaal
	Plaats een nieuw onderdeel. of In combinatie met een gereedschap: Reinig het oppervlak.
	Voer het onderdeel correct af.
	Lever het onderdeel in bij een geschikt inzamelpunt. Voer het onderdeel niet af bij het huishoudelijk afval.

Beoogd gebruik

Installeer en gebruik de ViCare thermostatische radiatorkraan uitsluitend in combinatie met de elektronische regeleenheden en regelaars van de ondersteunde Viessmann warmte- en krachtgeneratoren, zoals beoogd. Houd ook rekening met de desbetreffende installatie-, service- en bedieningsinstructies.
Neem met name de stroom- en spanningsspecificaties voor aansluitingen en verbindingen in acht. De ViCare thermostatische radiatorkraan is uitsluitend bedoeld voor gebruik:

• Als een zelfstandig apparaat
  Of
• Met een Viessmann warmtegenerator met Viessmann One Base of Vitoconnect, bijv. type OPTO2
  De gemeten waarden worden draadloos naar de warmtegenerator met Viessmann One Base of Vitoconnect, bijv. type OPTO2 gestuurd.

Onjuist gebruik van het apparaat is verboden en leidt tot uitsluiting van aansprakelijkheid. De installatie-, service- en bedieningsinstructies die bij het product zijn meegeleverd en online beschikbaar zijn, moeten in acht worden genomen.
Opmerking
Het apparaat is uitsluitend bedoeld voor huishoudelijk of semi-huishoudelijk gebruik, d.w.z. zelfs gebruikers die geen instructies hebben gehad, kunnen het apparaat veilig bedienen.

Productinformatie

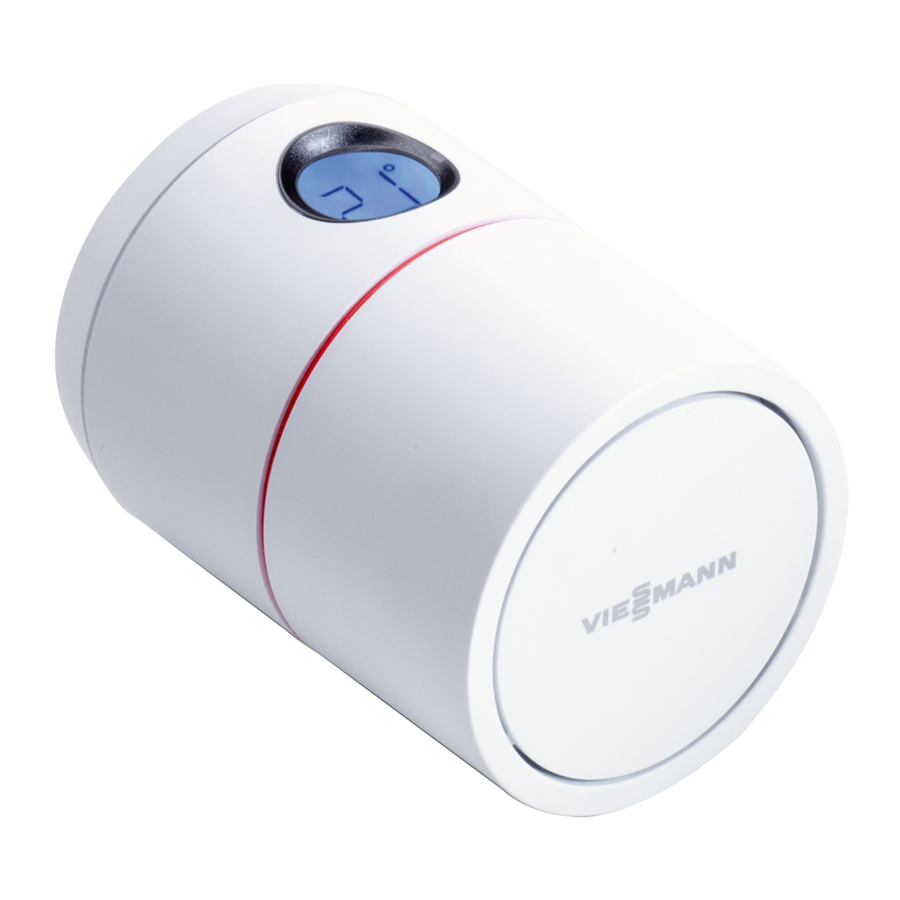

De ViCare thermostatische radiatorkraan is een radiatoractuator voor individuele kamerregeling. De ViCare thermostatische radiatorkraan registreert de actuele kamertemperatuur via een geïntegreerde temperatuursensor.
De ViCare thermostatische radiatorkraan heeft een interne vorstbeveiligingsfunctie die voorkomt dat de leidingen bevriezen. Als de kamertemperatuur onder ca. 8°C daalt, opent de ViCare thermostatische radiatorkraan totdat de temperatuur weer minstens 8°C bereikt.
Met de functie "open raamdetectie" wordt de thermostatische kraan automatisch gesloten om energiekosten te besparen.
Opmerking
Om te voorkomen dat de klep vast komt te zitten, wordt de motor van de ViCare thermostatische radiatorkraan elke 7 dagen geopend en weer gesloten.
Actuele informatie over de ViCare thermostatische radiatorkraan
Als u vragen of problemen hebt, kunt u meer informatie vinden op
https://viessmann.zendesk.com/hc/de

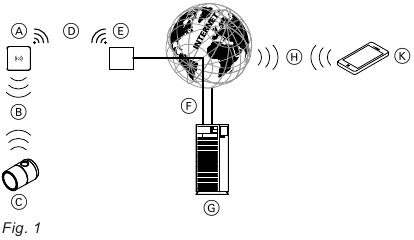

Dataverbindingen

In combinatie met een warmtegenerator met Viessmann One Base of Vitoconnect, bijv. type OPTO2

1. Warmtegenerator met Viessmann One Base of Vitoconnect, bijv. type OPTO2
2. Radio met laag vermogen
3. ViCare thermostatische radiatorkraan
4. Wifi
5. Wifi-router (ter plaatse)
6. Beveiligde internetverbinding met de Viessmann-server
7. Viessmann-server
8. Mobiel netwerk
   of
   Wifi-verbinding

11. Mobiel apparaat

Bediening via app

ViCare-app
U kunt uw verwarmingssysteem of ViCare individuele kamerregeling op afstand via internet bedienen met behulp van de app.
Voor meer informatie gaat u naar www.vicare.info of gaat u naar de App Store of Google Play Store:

Voorbereiding op de installatie

Installatielocatie

• Alleen installatie in afgesloten gebouwen
• De installatielocatie moet droog en vorstvrij zijn.
• Zorg voor omgevingstemperaturen tussen 0 en +40 °C.
• Installatie op aansluitadapter op thermostatische klep
• Bedek de ViCare thermostatische radiatorkraan niet met meubels of gordijnen.

Opmerking

• Controleer de ontvangstkwaliteit van de thermostatische klep op de geplande installatieplaats. Koppel hiervoor vóór de installatie de ViCare thermostatische radiatorkraan in de buurt van de warmtegenerator met Viessmann One Base of Vitoconnect, bijv. type OPTO2.
• Als de ontvangstkwaliteit niet voldoende is, kan het draadloze signaal worden versterkt door een draadloze repeater:
  • ViCare draadloze repeater voor opbouwmontage, accessoires
  • Draadloze repeater voor inbouwmontage, accessoires

Bereik van het draadloze signaal

Het bereik van draadloze signalen kan worden verminderd door muren, plafonds en interieurinrichting. Deze verzwakken het draadloze signaal en veroorzaken een slechte ontvangst als gevolg van de volgende omstandigheden.

• Op hun weg tussen zender en ontvanger worden draadloze signalen gedempt, bijvoorbeeld door lucht of bij het binnendringen van muren.
• Draadloze signalen worden weerkaatst door metalen voorwerpen, bijvoorbeeld wapening in muren, metaalfolie van thermische isolatie en thermische beglazing met gemetalliseerde thermische dampafzetting.
• Draadloze signalen worden geïsoleerd door leidingschachten en liftschachten.
• Draadloze signalen worden verstoord door apparaten die ook met hoogfrequente signalen werken. Houd een afstand van minstens 2 m aan tot deze apparaten:
  • Computers
  • Audio- en videosystemen
  • Apparaten met actieve wifi-verbinding
  • Elektronische transformatoren
  • Voorschakelapparaten

Penetratiehoek

De ontvangstkwaliteit blijft het beste als draadloze signalen de muren verticaal raken.
Afhankelijk van de penetratiehoek verandert de effectieve wanddikte en daarmee ook de mate waarin de elektromagnetische golven worden gedempt.

Flauwe (ongunstige) penetratiehoek

1. ViCare thermostatische radiatorkraan
2. Warmtegenerator met Viessmann One Base of Vitoconnect, bijv. type OPTO2
3. Muur

Ideale penetratiehoek

1. ViCare thermostatische radiatorkraan
2. Warmtegenerator met Viessmann One Base of Vitoconnect, bijv. type OPTO2
3. Muur

Installatievolgorde

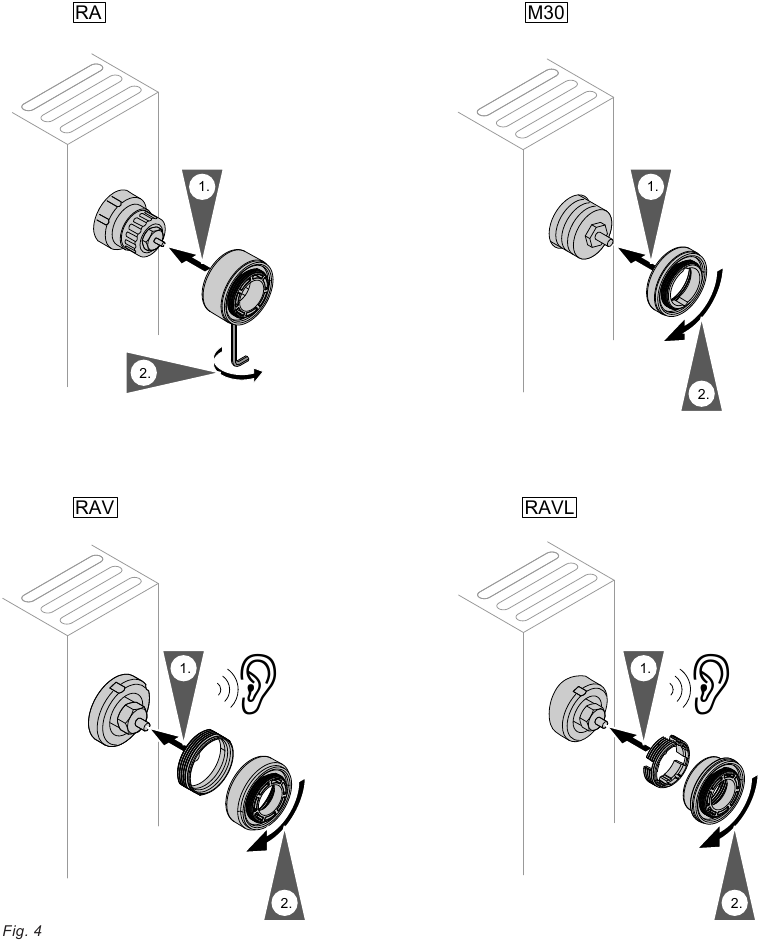

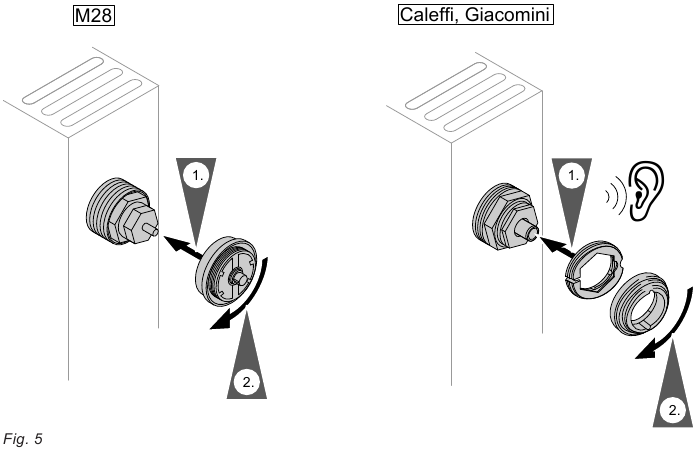

De aansluitadapter monteren

Opmerking
De klep moet wijd open staan voordat de vorige radiatoractuator wordt verwijderd. Draai hiervoor de actuator naar het hoogste niveau.

Verkrijgbaar als optionele accessoires:

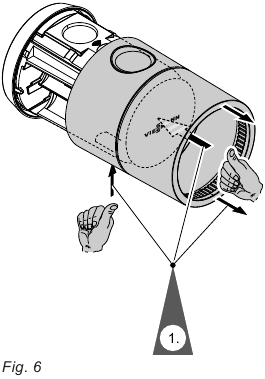

De thermostaat openen

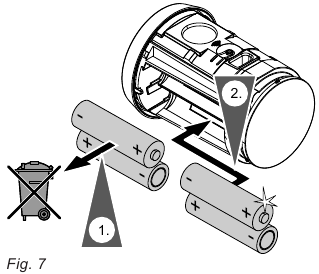

De batterijen plaatsen of vervangen

2. Plaats de batterijen.
   Weergave op display:
   • Geleverde toestand:
     " – – " wordt weergegeven.
     De installatiemodus is actief.
   • Vervang de batterijen:
     De ingestelde kamertemperatuur wordt weergegeven.

Opmerking
Gebruik geen oplaadbare batterijen.

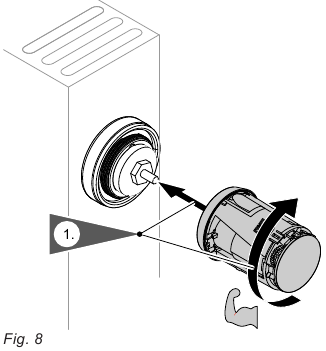

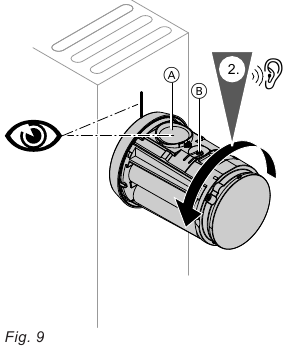

De thermostaat monteren

1. Monteer de thermostaat door hem naar rechts (met de klok mee) op de aansluitadapter te draaien tot hij vastzit.

2. Draai de thermostaat naar links (tegen de klok in), zodat het display in de gewenste richting wijst.

3. Druk op knop gedurende minstens 3 seconden om de thermostatische klep te sluiten.
   Weergave op display:
   De ingestelde kamertemperatuur wordt weergegeven.

Inbedrijfstelling

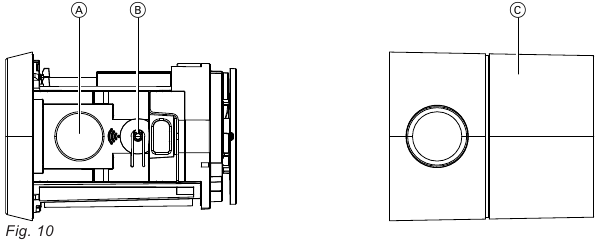

Display en bedieningselementen

1. Display
2. Bedieningsknop
3. Thermostaatknop
   • Draaien met de klok mee:
     Verhoogt de ingestelde ruimtetemperatuur in stappen van 0,5 °C (hoorbare klikken).
   • Draaien tegen de klok in:
     Verlaagt de ingestelde ruimtetemperatuur in stappen van 0,5 °C (hoorbare klikken).

Weergave op het display

1. Huidige ingestelde ruimtetemperatuur
   Een punt na de temperatuurweergave betekent 0,5 °C.
   – – Installatiemodus
   Batterij leeg.
   Status van de draadloze verbinding:
   • Continu verlicht:
     De draadloze verbinding is actief.
   • Knipperend:|
     De draadloze verbinding is onderbroken.
   • Snel knipperend:
     De draadloze verbinding wordt tot stand gebracht.
     Opmerking
     Knipperend:
     Het symbool wordt één keer per seconde weergegeven.
     Snel knipperend:
     Het symbool wordt twee keer per seconde weergegeven.

Opmerking

• Als de draadloze verbinding tussen de ViCare thermostatische radiatorkraan en de warmtebron met Viessmann One Base of Vitoconnect, bijvoorbeeld type OPTO2, is onderbroken, wordt deze verbinding automatisch opnieuw tot stand gebracht.
• Als u instellingen probeert te wijzigen wanneer de kinderbeveiliging is geactiveerd, knippert het display 5 keer snel. Instellingen zijn niet mogelijk.

Stand-bydisplay

Als u gedurende 5 seconden geen aanpassingen aan de thermostaatknop maakt, wordt het stand-bydisplay geactiveerd. Het display wordt donker.

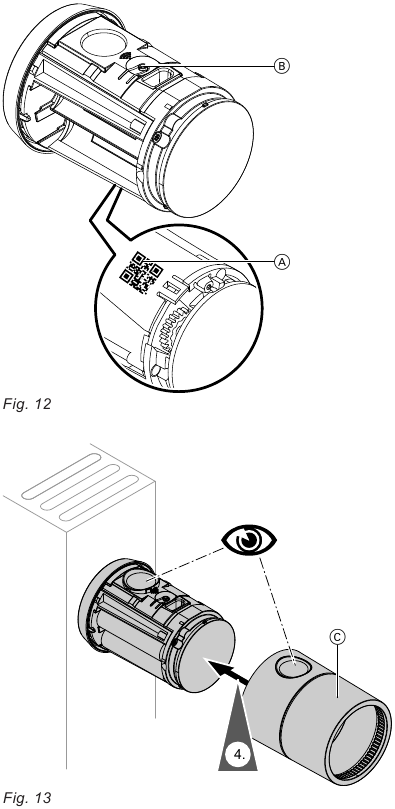

De ViCare thermostatische radiatorkraan koppelen

Alleen in combinatie met een warmtebron met Viessmann One Base of Vitoconnect, bijvoorbeeld type OPTO2

1. Open de ViCare app. Open het instellingenmenu.
   Tik op "Individuele kamerregeling".
   Volg de instructies in de app.
2. Scan de toegangscode (QR-code) op de thermostaat.
3. Koppelingsproces
   Opmerking
   Het koppelingsproces is alleen mogelijk in de installatiemodus. Als de thermostaat zich niet in de installatiemodus bevindt, drukt u ca. 3 seconden op bedieningsknop B totdat "– –" wordt weergegeven.
   Druk kort op bedieningsknop .
   knippert.
   Weergave op het display
   • Geslaagd:
     brandt continu en "– –" knippert.
     De installatiemodus is actief.
   • Mislukt:
     wordt weergegeven.
     Herhaal het koppelingsproces.
4. Sluit de thermostaat. Stel de gewenste ingestelde ruimtetemperatuur in door de thermostaatknop te draaien.

Instellingen

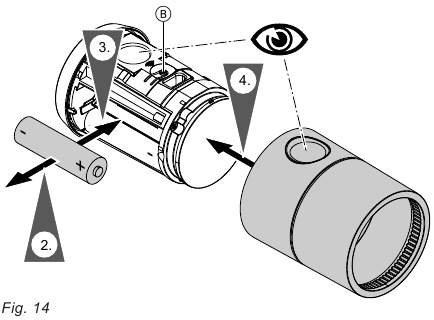

Fabrieksinstellingen herstellen

De fabrieksinstellingen van de thermostaat kunnen worden hersteld:

• De verbinding met de warmtebron met Viessmann One Base of Vitoconnect, bijvoorbeeld type OPTO2, wordt verbroken.
• Alle foutmeldingen en instellingen worden gereset.

1. Open de thermostaat

3. Houd bedieningsknop ingedrukt en plaats tegelijkertijd de bat-terij.
   Weergave op het display:
   Alle displays branden ongeveer 2 seconden.
   Vervolgens wordt "– –" weergegeven.
   De installatiemodus is actief.

Kinderbeveiliging

Alleen in combinatie met een warmtebron met Viessmann One Base of Vitoconnect, bijvoorbeeld type OPTO2

De kinderbeveiliging activeren

Open de ViCare app. Open het instellingenmenu. Tik op "Individuele kamerregeling".
Volg de instructies in de app.
Opmerking
Als de kinderbeveiliging is geactiveerd, kunnen er geen instellingen worden gewijzigd op de thermostatische kraan. U kunt de ingestelde ruimtetemperatuur alleen aanpassen via de ViCare app.

Wat te doen als

Het display knippert.

knippert.

Oorzaak	Oplossing
knippert ongeveer 1 maand voordat de batterijen leeg zijn op het display van de thermostaat.	Vervang de batterijen

brandt continu.

wordt weergegeven.

en worden weergegeven.
Alleen in combinatie met een warmtebron met Viessmann One Base of Vitoconnect, bijvoorbeeld type OPTO2

wordt weergegeven.

wordt weergegeven.

Alle displays zijn uit.

Meer informatie over foutmeldingen
Zie de ViCare app.

Onderhoud

Software-update

Alleen in combinatie met een warmtebron met Viessmann One Base of Vitoconnect, bijvoorbeeld type OPTO2
Als er een nieuwe software-update beschikbaar is, wordt deze automatisch gedownload via de warmtebron met Viessmann One Base of Vitoconnect, bijvoorbeeld type OPTO2, en wordt de thermostatische kraan bijgewerkt.

Reiniging

Let op
In de handel verkrijgbare reinigingsmiddelen kunnen het oppervlak van de thermostaat beschadigen. Gebruik geen reinigingsmiddelen.
De oppervlakken van de thermostaat kunnen worden gereinigd met een microvezeldoek.

Onderhoud/batterij vervangen

De ViCare thermostatische radiatorkraan is onderhoudsvrij.
Als de batterijen moeten worden vervangen, wordt dit op het display van de thermostaat aangegeven door .
Opmerking
De batterijen vervangen.

Specificatie

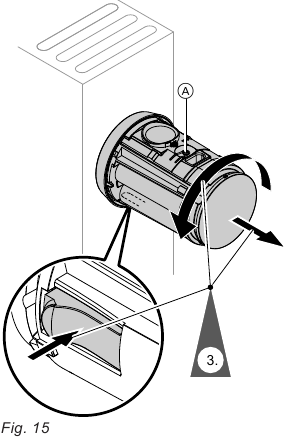

De thermostaat demonteren

1. Open de thermostaat
2. Druk minstens 3 seconden op bedieningsknop om de thermostatische kraan te openen.
   Weergave op het display
   • In combinatie met een warmtebron met Viessmann One Base of Vitoconnect, bijvoorbeeld type OPTO2:
     "– –" en
   • Als zelfstandig apparaat:
     "– –"
3. Druk de lip aan de onderkant van de thermostatische kraan stevig in. Schroef de thermostatische kraan tegen de klok in van de adapter.

Definitieve buitengebruikstelling en verwijdering van het verwarmingssysteem

Viessmann-producten kunnen worden gerecycled. Componenten en vloeistoffen van uw verwarmingssysteem horen niet bij het gewone huisvuil.
Neem contact op met uw installateur over de correcte verwijdering van uw oude systeem.
DE: Bedrijfsvloeistoffen (bv. warmteoverdrachtsmedium) kunnen worden afgevoerd bij gemeentelijke inzamelpunten.
AT: Bedrijfsvloeistoffen (bv. warmteoverdrachtsmedium) kunnen worden afgevoerd bij gemeentelijke inzamelpunten (ASZ).

Veiligheidsinstructies

Volg deze veiligheidsinstructies nauwkeurig op om ongevallen en materiële schade te voorkomen.

Uitleg van de veiligheidsinstructies

Dit symbool waarschuwt voor het risico op letsel.
Let op
Dit symbool waarschuwt voor het risico op materiële schade en milieuvervuiling.
Opmerking
Details die worden aangeduid met het woord "Opmerking" bevatten aanvullende informatie.

Doelgroep
Deze instructies zijn bedoeld voor systeemgebruikers.
Dit apparaat kan ook worden bediend door kinderen van 8 jaar en ouder, evenals door personen met verminderde fysieke, zintuiglijke of mentale vermogens of mensen met een gebrek aan ervaring en kennis, mits deze personen onder toezicht staan of zijn geïnstrueerd over het veilige gebruik van dit apparaat en de eventuele risico's die daaruit voortvloeien.

Draadloze signalen kunnen elektronische medische apparaten storen, met name pacemakers, gehoorapparaten en defibrillatoren.
Als dergelijke apparatuur is geïnstalleerd, moeten gebruikers vermijden zich in de onmiddellijke nabijheid van operationele draadloze componenten te bevinden.

Installatie en afstelling

• Alle instellingen en werkzaamheden aan het apparaat moeten worden uitgevoerd zoals gespecificeerd in deze instructies.
• Neem minimale afstanden in acht om een betrouwbare signaaloverdracht te garanderen.

Bediening van het systeem

• Bedien de apparaten alleen binnenshuis in gesloten gebouwen.
• Bedien apparaten nooit in ruimtes waar explosiegevaar heerst.
• Bescherm apparaten tegen:
  • Vocht
  • Stof
  • Vloeistoffen
  • Dampen
  • Direct zonlicht
  • Andere directe warmtestraling
• Controleer na een herstart de status van de draadloze componenten.

Beschadigde apparatuur vormt een veiligheidsrisico.
Controleer het apparaat op uiterlijke schade. Start een beschadigd apparaat nooit op.

Hulpcomponenten en afzonderlijke onderdelen
Gebruik voor vervanging alleen reserveonderdelen die door Viessmann zijn geleverd of goedgekeurd.
