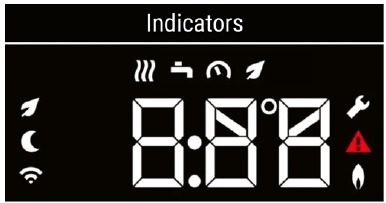

Gebruikersinterface

Deze handleiding benadrukt het nieuwe en unieke proces voor inbedrijfstelling. Raadpleeg voor de installatie de gedetailleerde stappen in de installatie- en service-instructies.

Verwarmingscircuit

Tapwatertemperatuur

Systeemdruk

Tapwater ECO-functie

Verlaagd temperatuurniveau

Wifi-verbinding

Servicemenu

Foutweergave

Branderstatus

OK > instellingen bevestigen

Menu > opent het hoofdmenu

Omhoog & omlaag > parameter wijzigen

Aan de slag

Op de volgende pagina's vindt u een stapsgewijze handleiding voor het inbedrijfstellen van het product met behulp van het bedieningspaneel. De standaardparameters worden voor elke stap gemarkeerd. Raadpleeg de laatste pagina van dit document voor meer informatie.

Inbedrijfstellingsstappen

Access Point AP (Toegangspunt AP)
Geeft aan dat de ketel klaar is om te worden ingesteld. Druk 4 seconden in om de inbedrijfstelling vanaf het paneel te starten

Basis

C.4 Bedrijfsmodus
4 > weersafhankelijk, 13 - standaard > constante werking (schakel live) met optionele ruimtethermostaat

End (Einde)
Na het voltooien van de laatste stap verschijnt de pijl die aangeeft dat de inbedrijfstelling is voltooid. Druk op OK om de instelling te bevestigen en de rookgassensorcontrole te starten. De ketel wordt opnieuw opgestart.

Adv
Selecteer Adv en bevestig met OK om toegang te krijgen tot geavanceerde parameters en verdere aanpassingen te maken.

FST verschijnt (de ketel voert een rookgassensorcontrole uit en zal enkele seconden branden om de sensortemperatuur te verhogen). Wacht tot dit is voltooid. Zodra dit is voltooid, verschijnt de ingestelde keteltemperatuur op het scherm en is de ketel klaar voor gebruik.

Geavanceerd

C.7 Gassoort
2 - standaard > aardgas, 3 > vloeibaar gas, druk op OK om de instelling te bevestigen

C.8 Type rookgasafvoersysteem
1 > afhankelijk van ruimtelucht (60 mm), 2 - standaard > kamergesloten (60 mm / 100 mm),
3 > afhankelijk van ruimtelucht (80 mm), 4 > kamergesloten (80 mm / 125 mm), druk op OK om de instelling te bevestigen

C.9 Lengte rookgasafvoersysteem
druk op om de lengte in meters aan te passen - de standaardinstelling is 1 m (voor elke rookgasafvoerbocht moet een extra lengte van 1 m worden meegerekend), druk op OK om de instelling te bevestigen

End (Einde)
Na het voltooien van de laatste stap verschijnt de pijl die aangeeft dat de inbedrijfstelling is voltooid, druk op OK om de instelling te bevestigen en de rookgassensorcontrole te starten. De ketel wordt opnieuw opgestart.

Viessmann-bedieningselementen & ViGuide-bewaking

ViGuide

Volledige tekst uitleg die u helpt bij het inbedrijfstellen van het product
Sluit de apparaten aan op internet en bewaak het product op afstand
Voeg Viessmann-thermostaatoplossingen toe aan het systeem, zoals de Vitotrol 100-E
Begeleide vervanging van reserveonderdelen die u stap voor stap ondersteunt

De applicatie kan de Google Play Store zijn

of Apple App Store.

Scan de QR-code voor meer informatie:

Google Play Store

Apple App Store

Viessmann-account

Het Viessmann-account is onze single sign-on voor al onze applicaties. Eenmaal ingesteld krijgt u toegang tot al onze tools, waaronder ViGuide & onze PartnerPortal. Om u aan te melden voor een Viessmann-account, scant u eenvoudig de QR-code of gaat u naar www.viessmann.co.uk/account. Het brengt u rechtstreeks naar het aanvraagformulier. Na verwerking ontvangt u een e-mail. Bevestig uw instellingen om uw account te verifiëren.

PartnerPortal

Blijf op de hoogte door het laatste nieuws te ontvangen & toegang te krijgen tot onze video-inhoud
Registreer uw installaties bij Gas Safe
Profiteer van ons VPlus-loyaliteitsprogramma & verzamel punten bij elke installatie
Boek cursussen bij ons academieteam of gebruik onze bibliotheek met videozelfstudies
Ontdek al onze softwaretoepassingen, tools & diensten

Zodra uw Viessmann-account is ingesteld, kunt u de Partner Portal openen via de QR-code:

Verdere informatie & ondersteuning

Als er meer informatie nodig is, bezoek dan onze ondersteuningspagina. Hier vindt u gedetailleerde uitleg, veelgestelde vragen & videozelfstudies. Scan de QR-code om de pagina te openen

of bezoek viessmann.co.uk/vitodensgetstarted

Telefoon: 01952 675000

E-mail: info-uk@viessmann.com

www.viessmann.co.uk

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Viessmann 100-W HEAT ONLY-handleiding
