NexiGo D10 Handleiding

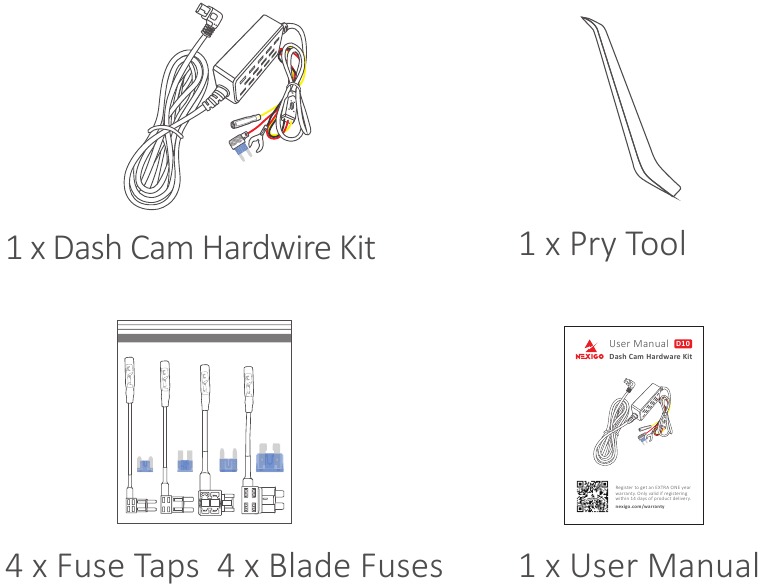

Wat zit er in de doos

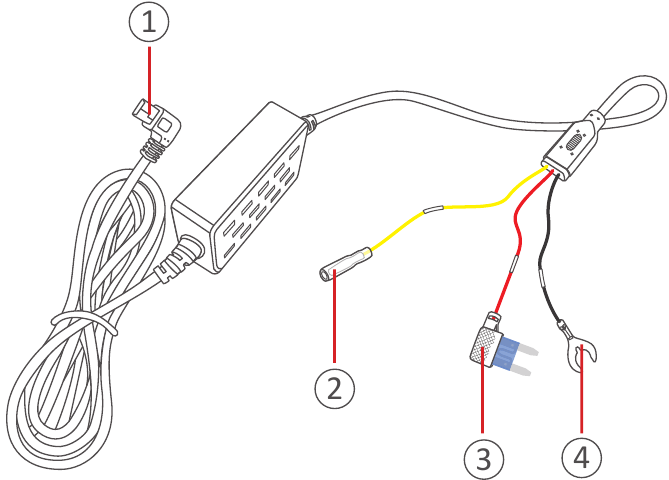

Productoverzicht

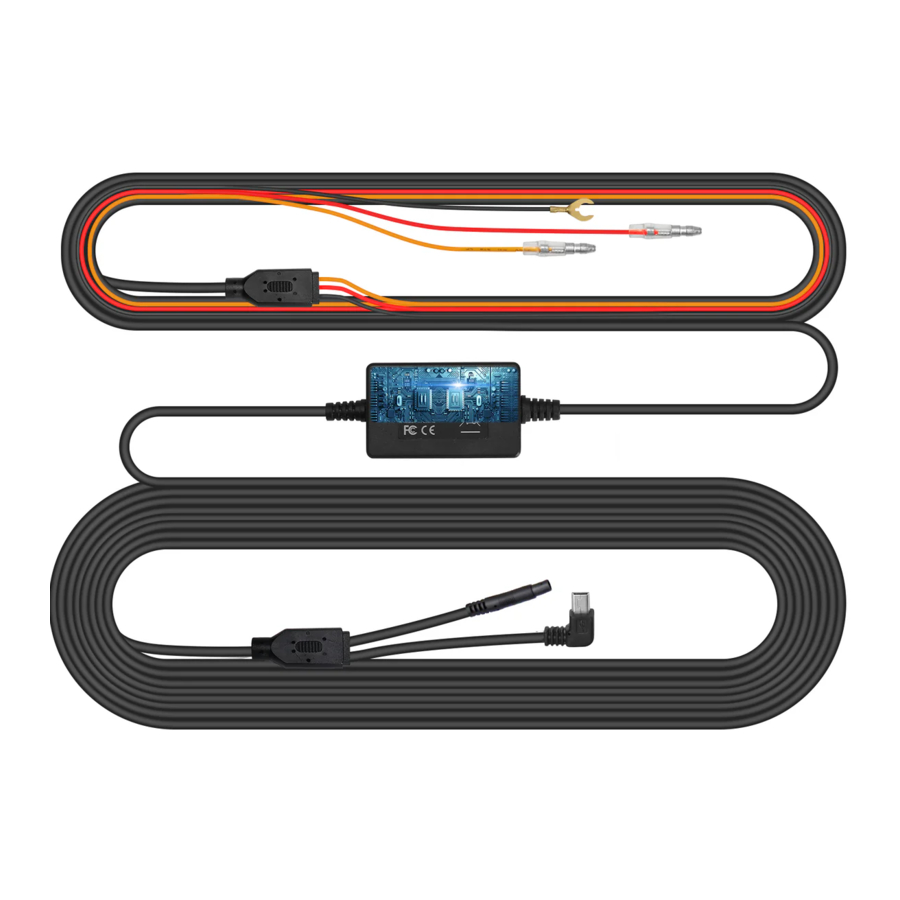

Dashcam Hardwire Kit

1. Stroomconnector
   Wordt aangesloten op de dashcam voor stroom
2. Gele draad
   Wordt aangesloten op de constante zekeringhouder
3. Rode draad
   Wordt aangesloten op de ACC-zekeringhouder
4. Zwarte draad
   Wordt aangesloten op metalen aardingsschroef/-bout van de zekeringkast

Zekeringmesjes

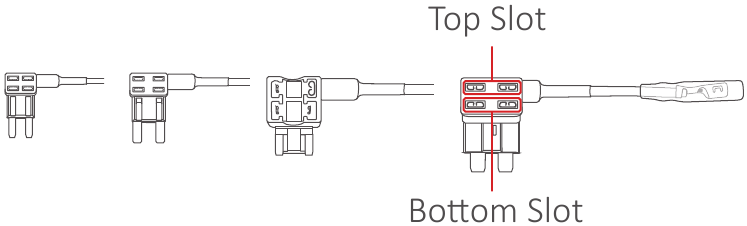

Zekeringaftappers

Opmerking:
De grootte van het zekeringmesje en het type zekeringaftapper zijn afhankelijk van uw voertuig. Controleer uw zekeringkast om te zien welk type zekeringmesje en zekeringaftapper uw voertuig nodig heeft.

Specificaties

Connector: Mini-USB
Ingangsspanning: 12V-24V
Uitgangsspanning/-stroom: DC 5V/3A(Max)
Werktemperatuur: -40°F-140°F
Kabellengte: 11,48(3,5M)

Installatie

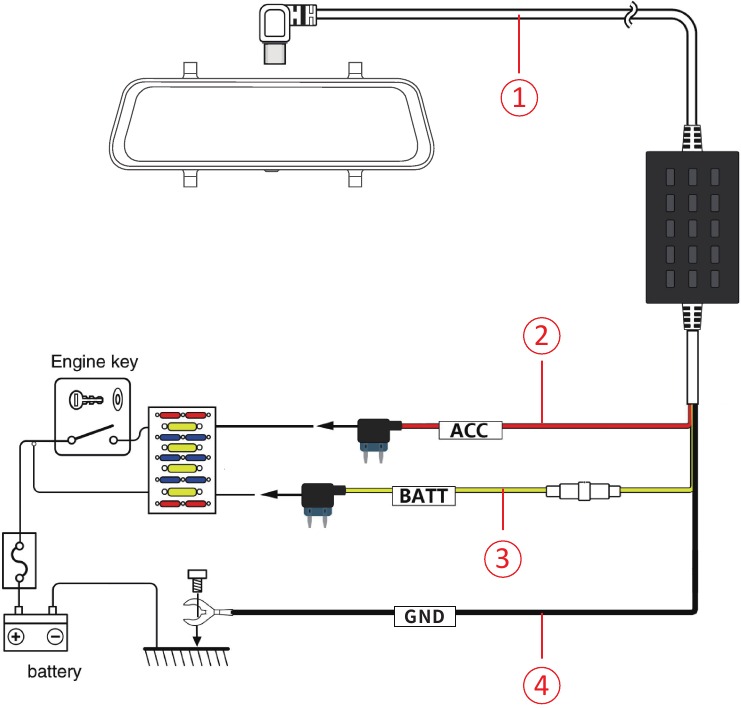

Snel overzicht van de verbinding

1. Wordt aangesloten op de dashcam voor stroom
2. Wordt aangesloten op de ACC-zekeringhouder
3. Wordt aangesloten op de constante zekeringhouder
4. Wordt aangesloten op metalen aardingsschroef/-bout van de zekeringkast

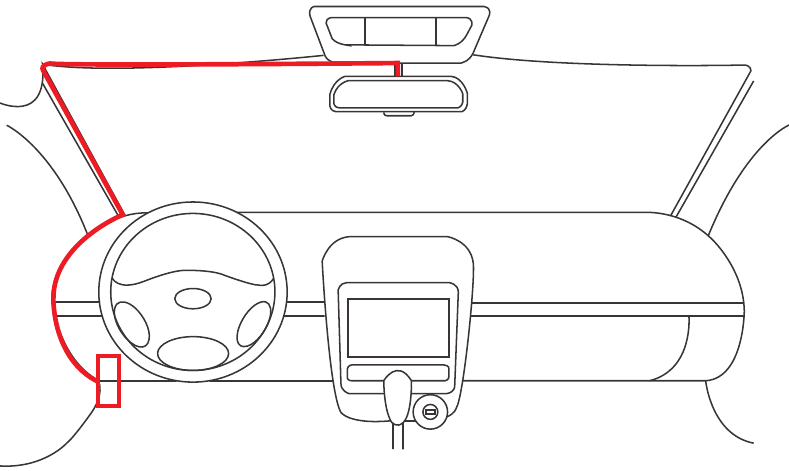

1. Gebruik het wrikgereedschap om de randen van de decoratieve panelen in het voertuig te verwijderen en de bedrading eronder bloot te leggen. Leid de stroomkabel langs de bovenkant van de voorruit en langs de structurele pilaar naar de zekeringkast van het voertuig. Zorg ervoor dat dit uw zicht tijdens het rijden niet belemmert en uw vermogen om uw voertuig op een veilige manier te bedienen niet belemmert. Zie de onderstaande afbeelding voor hulp.
   Opmerking:
   Af en toe kunnen zekeringkasten zich op verschillende plaatsen bevinden, zoals onder de motorkap. U kunt ook onder het dashboard onder het stuur kijken. De meeste zekeringkasten zijn duidelijk gemarkeerd met het woord "ZEKERINGEN".

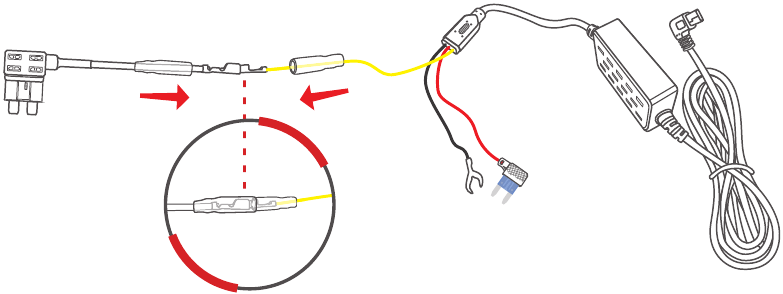

2. Sluit de gele draad van de hardwire kit aan op een type zekeringaftapper dat uw voertuig nodig heeft.


Tips:
Hoe u een zekeringtape selecteert die het voertuig nodig heeft: Als het verwijderde zekeringmesje uit de zekeringkast in de meegeleverde zekeringtape kan worden gestoken, is dit de juiste zekeringtape.

Opmerking:
Zorg ervoor dat de transparante siliconen buis wordt gebruikt om de twee verbindingen aan elkaar te bevestigen en te voorkomen dat de draden metalen oppervlakken raken.

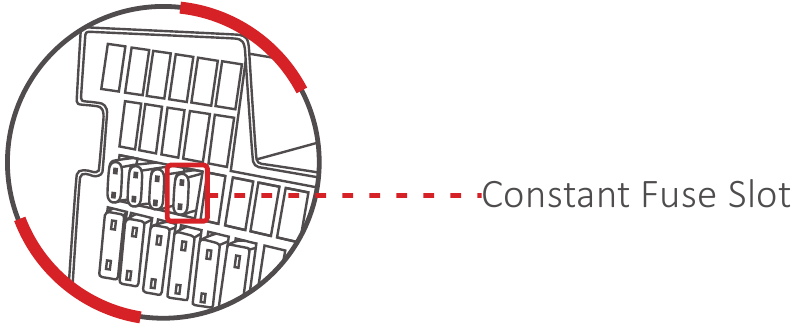

3. Zoek de zekeringkast van het voertuig en zoek de constante zekeringhouder erin. De constante zekeringhouder heeft altijd stroom, zelfs wanneer het voertuig is uitgeschakeld.

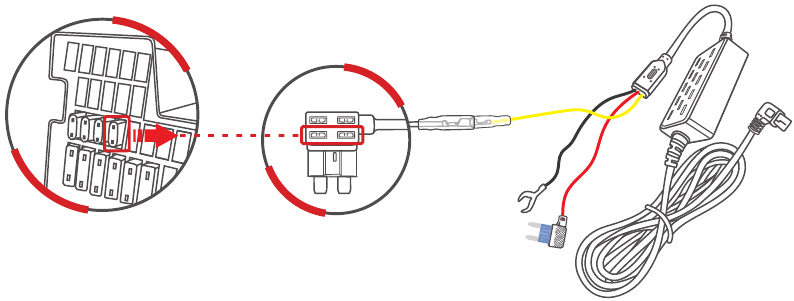

4. Verwijder het originele zekeringmesje in de constante zekeringhouder en installeer het in de boomhouder van de zekeringaftapper van de gele draad.

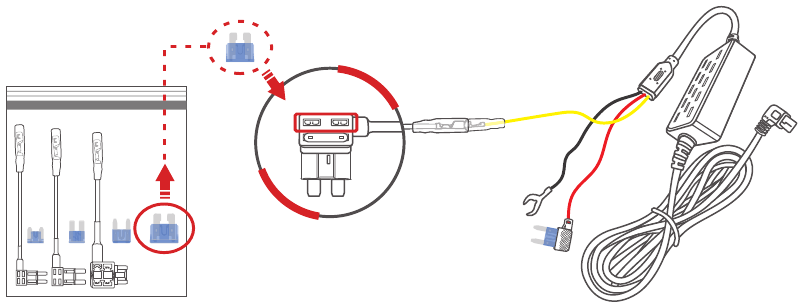

5. Steek het meegeleverde zekeringmesje van dezelfde grootte in de bovenste houder van de zekeringaftapper op de gele draad.

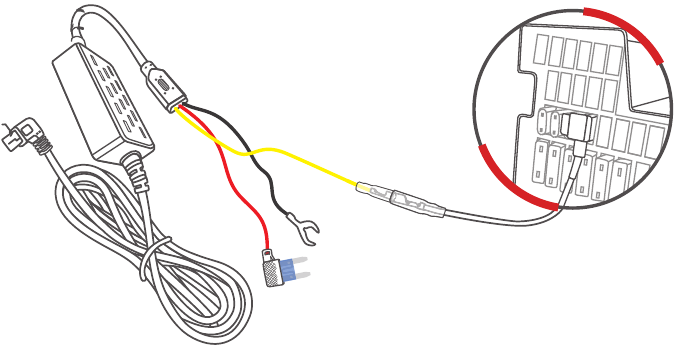

6. Sluit de zekeringaftapper op de gele draad aan op de constante zekeringhouder van uw voertuig.

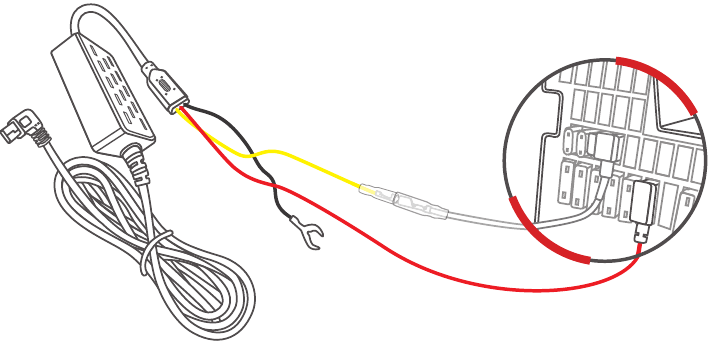

7. Verwijder de originele zekeringtape in de ACC-zekeringhouder en steek de zekeringaftapper van de rode draad in de ACC-zekeringhouder.

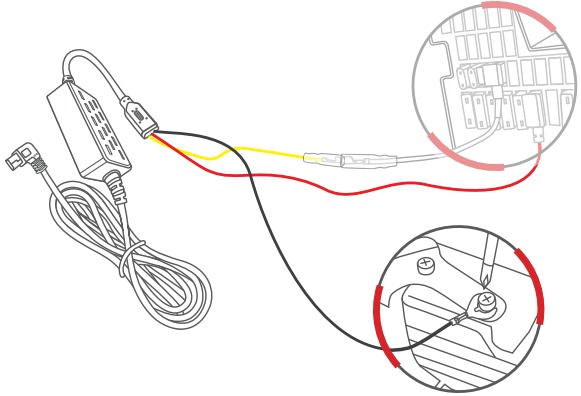

8. Krimp de zwarte draad en schroef deze vast aan een niet-gecoate metalen schroef/bout in uw voertuig aan de aardingsdraad.

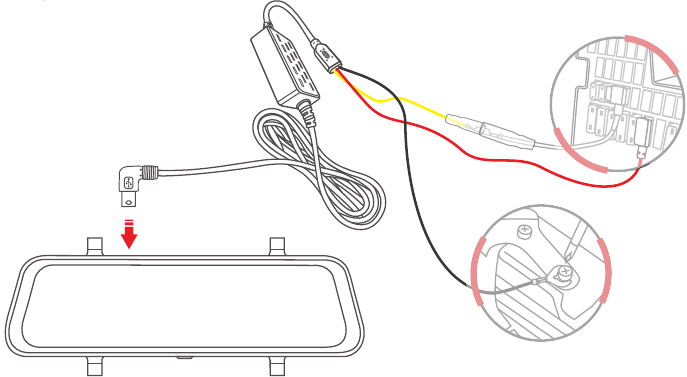

9. Sluit de stroomconnector van de hardwire kit aan op uw dashcam om deze van stroom te voorzien.


Veiligheidsaanwijzingen

Voordat u dit product gebruikt, dient u de volledige handleiding te lezen voor een correcte installatie en een correct gebruik.

• Installatie kan professionele hulp vereisen. Als u zich niet op uw gemak voelt bij het uitvoeren van de vermelde stappen, neem dan contact op met een plaatselijke professional voor hulp.
• Zorg ervoor dat het contact is uitgeschakeld voordat u de hardware installeert.

Contactgegevens

Fabrikant: Nexight INC
Website: www.nexigo.com
E-mail: cs@nexigo.com
Tel: +1(458) 215-6088
Adres: 11075 SW 11th St, Beaverton, OR, 97005, US

Als u problemen ondervindt, kunt u te allen tijde contact met ons opnemen via cs@nexigo.com voor verdere assistentie. Zorg ervoor dat u uw aankoop registreert op nexigo.com/warranty binnen 14 dagen na de leveringsdatum om uw garantie te verlengen tot TWEE jaar!

Registreer u om een EXTRA jaar garantie te krijgen. Alleen geldig indien registratie binnen 14 dagen na levering van het product.
nexigo.com/warranty

facebook.com/nexigo1
Neem contact op met GRATIS online services
