Bowflex C6 handleiding voor probleemoplossing

Hoe pas ik de weerstand op mijn apparaat aan

Volg deze handleiding voor probleemoplossing om weerstandsproblemen op de BowFlex C6 indoorfiets op te lossen.

Enkele veelvoorkomende klachten zijn:

• Het is te zwaar om te trappen

• Het is te makkelijk om te trappen

Volg deze stappen om het probleem op te lossen

1. Draai de weerstandsknop (referentie 1) tegen de klok in om de weerstand te verlagen. Draai de knop met de klok mee om de weerstand te verhogen [13926.A].


Schwinn IC4 afgebeeld. De functionaliteit is hetzelfde, maar uw fiets kan enigszins afwijken.
De rode pijl in deze afbeelding geeft de locatie van de weerstandsknop aan.
Deze moet tegen de klok in worden gedraaid om de weerstand te verlagen of met de klok mee om de weerstand te verhogen.

•
  draai de weerstandsknop niet verder dan het normale bewegingsbereik - dit kan schade aan uw fiets veroorzaken!

2. Als de weerstand niet wordt aangepast bij het draaien van de knop, trap dan op uw fiets en kijk naar het vliegwiel voor beweging. Het kan handig zijn om een extra persoon te helpen met deze stap. Als het vliegwiel niet beweegt tijdens het trappen, bestel dan een aandrijfriem [13926.B].
   •
     om de aandrijfriem te vervangen, is een 25 mm cranktrekker nodig om de crankarmen te verwijderen en toegang te krijgen tot de riem. Bestel een 25 mm cranktrekker naast de aandrijfriem, tenzij u er al een heeft.
3. Observeer de magnetische remarm (referentie 2) terwijl u de weerstandsknop enkele slagen draait. De remarm moet bewegen wanneer de weerstandsknop wordt gedraaid.


Schwinn IC4 afgebeeld. De functionaliteit is hetzelfde, maar uw fiets kan enigszins afwijken.
De rode magnetische remarm (geel gemarkeerd) bevindt zich boven het vliegwiel.
Let op dit onderdeel voor beweging tijdens het aanpassen van de weerstandsknop.

4. Als de remarm beweegt bij het aanpassen van de weerstandsknop, draai de knop dan helemaal tegen de klok in. Druk op de knop en laat los. Controleer of de weerstand nu kan worden verhoogd [13926.C].
5. Als de remarm niet beweegt bij het aanpassen van de weerstandsknop of als het probleem aanhoudt na het loslaten van de weerstandsknop, pas dan de weerstandsarm aan. Instructies voor het aanpassen van de weerstandsarm vindt u hier: BowFlex C6: geluiden van een slijpend vliegwiel / afstelling van de remarm. Keer terug naar deze procedure zodra deze is voltooid [13926.D]. Als het probleem aanhoudt, controleer dan of het weerstandsmechanisme beweegt wanneer de weerstandsknop wordt aangepast:

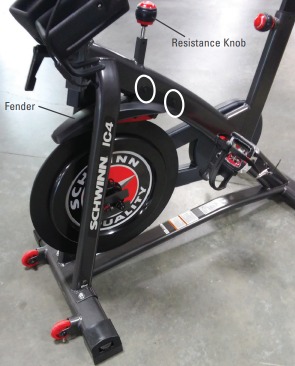

   1. Houd het spatbord op zijn plaats en gebruik een kruiskopschroevendraaier om de twee schroeven te verwijderen waarmee het spatbord aan het frame is bevestigd (referentie 3).
      (Referentie 3)


Schwinn IC4 afgebeeld. De functionaliteit is hetzelfde, maar uw fiets kan enigszins afwijken.
Maak de schroeven van het spatbord los en verwijder ze (wit omcirkeld), en zorg ervoor dat u het spatbord vasthoudt om te voorkomen dat het valt.

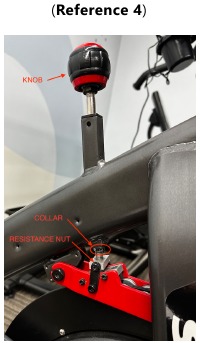

2. Draai de afstelknop heen en weer en kijk naar het weerstandsmechanisme voor beweging (referentie 4). De knop bereikt een "stop" aan elk uiteinde van het bewegingsbereik. Als de knop in één richting stopt met draaien, draai dan de richting om.


Schwinn IC4 afgebeeld. De functionaliteit is hetzelfde, maar uw fiets kan enigszins afwijken.
Let op de kraag (rood omcirkeld, midden) en de weerstandsmoer (rode pijl, onderaan) voor beweging tijdens het draaien van de afstelknop.

• Controleer of de kraag meedraait met de weerstandsknop. Houd de kraag vast om te proberen te voorkomen dat deze draait tijdens het draaien van de knop. Als de kraag niet met de knop meedraait, bestel dan een rolpen [13926.E].
• Controleer of de rolpen op zijn plaats zit in de kraag. De rolpen is hol en kan gemakkelijk worden aangezien voor een lege ruimte in de kraag (zie referentie 5 voor een voorbeeld van een correct geplaatste rolpen). Als de rolpen ontbreekt in de kraag, bestel dan een rolpen [13926.F].


Schwinn IC4 afgebeeld. De functionaliteit is hetzelfde, maar uw fiets kan enigszins afwijken.
De rolpen is hol en rust in de kraag.
Een correct geplaatste rolpen ziet er ongeveer hetzelfde uit als op de afbeelding en kan op het eerste gezicht worden aangezien voor een leeg gat.

• Controleer of de weerstandsmoer op en neer beweegt over de schroefdraad van de weerstandsverstelstang. Als de weerstandsmoer niet beweegt, zijn de schroefdraden op de moer versleten; bestel een weerstandsschoen (rem) assembly [13926.G].

7. Als het weerstandsprobleem aanhoudt, bestel dan een aandrijfriem [13926.H].
   •
     om de aandrijfriem te vervangen, is een 25 mm cranktrekker nodig om de crankarmen te verwijderen en toegang te krijgen tot de riem. Bestel een 25 mm cranktrekker naast de aandrijfriem, tenzij u er al een heeft.

Referentietabel voor onderdelen

Neem contact op met het technische team / geavanceerde probleemoplossing

Als het probleem niet is opgelost met de vermelde stappen, neem dan contact op met het technische team of dien een geavanceerde probleemoplossingscasus in.
Dien een casus in met casustype geavanceerde probleemoplossing
