Inleiding

Deze demontage-informatie is uitsluitend bedoeld voor ervaren reparatietechnici en is niet bedoeld voor gebruik door het algemene publiek.
Het bevat geen waarschuwingen of voorzorgsmaatregelen om niet-technische personen te waarschuwen voor mogelijke gevaren bij het proberen een product te onderhouden. Producten die op elektriciteit werken, mogen alleen worden onderhouden of gerepareerd door ervaren professionele technici. Elke poging om het product of de producten die in deze demontage-informatie worden behandeld, te onderhouden of te repareren door iemand anders, kan leiden tot ernstig letsel of de dood.

Hoe deze instructie te lezen

Pictogrammen gebruiken:
Pictogrammen worden gebruikt om de aandacht van de lezer op specifieke informatie te vestigen. De betekenis van elk pictogram wordt beschreven in de onderstaande tabel:

Opmerking:
Een "opmerking" bevat informatie die niet onmisbaar is, maar toch waardevol kan zijn voor de lezer, zoals tips en trucs.

Een "waarschuwing" wordt gebruikt wanneer er gevaar bestaat dat de lezer door onjuiste manipulatie apparatuur kan beschadigen, gegevens kan verliezen, een onverwacht resultaat kan krijgen of een (deel van een) procedure opnieuw moet starten.

Een "waarschuwing" wordt gebruikt wanneer er gevaar voor persoonlijk letsel bestaat.

Referentie:
Een "referentie" leidt de lezer naar andere plaatsen in deze map of in deze handleiding, waar hij/zij aanvullende informatie over een specifiek onderwerp kan vinden.

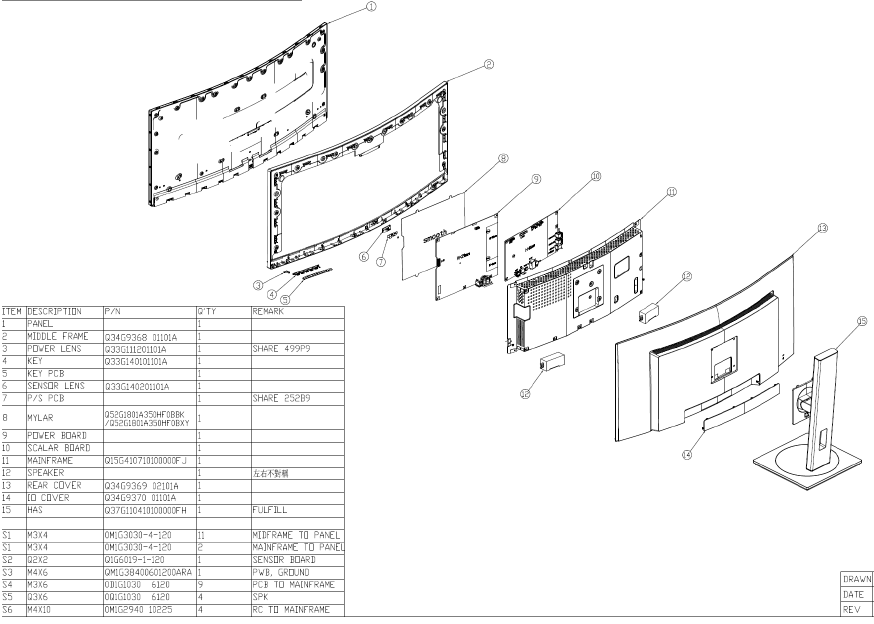

Exploded view-diagram met lijst met items

Demontage SOP

Aanbevolen gereedschap

Hier zijn enkele gereedschappen die kunnen worden gebruikt voor de service en reparatie van de lcd-monitor.

Philips-schroevendraaier
Gebruik een Philips-schroevendraaier om schroeven van het type K of B vast te draaien/verwijderen

P/N:N/A

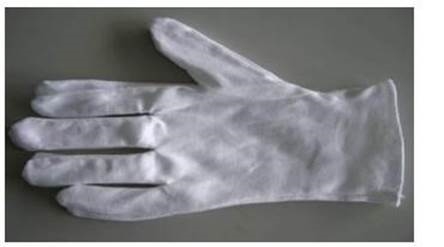

Handschoenen
Om het lcd-paneel en uw hand te beschermen

P/N: (L) N/A (M) N/A

C/D-demontagetool
Gebruik een C/D-demontagetool om de cosmetische afdekking te openen en krassen te voorkomen.

P/N: N/A

Afstandsschroevendraaier
Gebruik een afstandsschroevendraaier om afstandsschroeven of zeskantschroeven vast te draaien/verwijderen.

P/N: N/A

Demontageprocedures

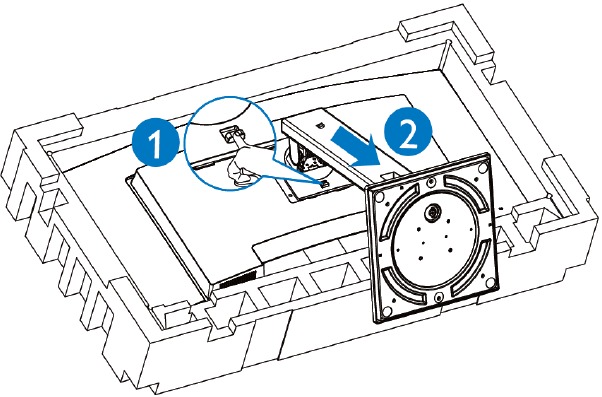

1. Houd de ontgrendelingsknop ingedrukt, kantel de voet en schuif hem eruit.

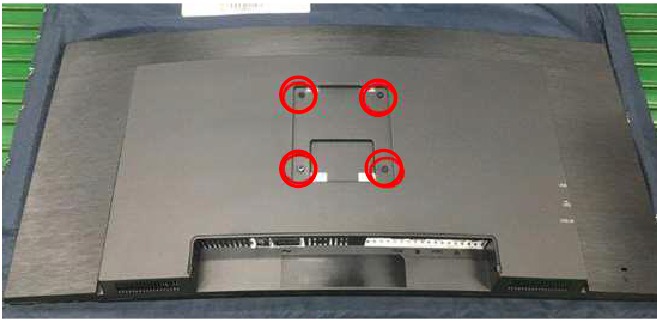

2. Verwijder de schroeven.

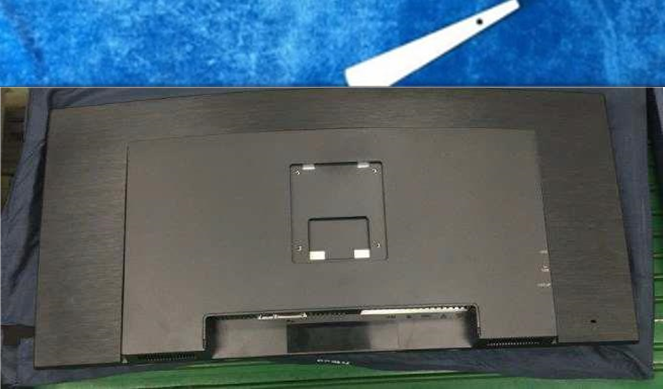

3. Gebruik een demontagetool om alle vergrendelingen langs de rand van de achterklep te openen.

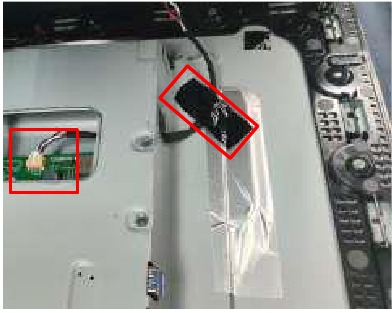

4. Verwijder de tape en de connector en verwijder vervolgens de achterklep.

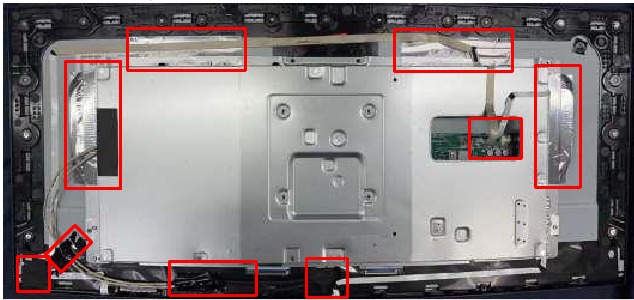

5. Verwijder de tapes en ontkoppel de connectoren.

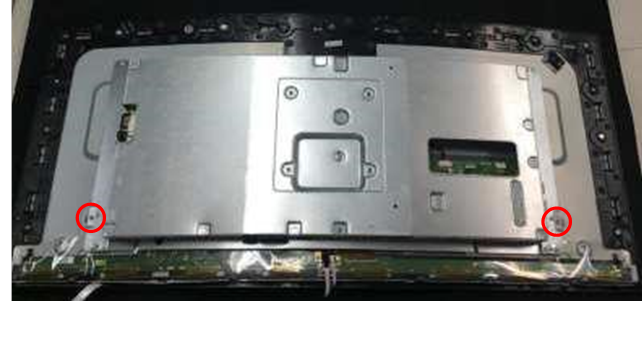

6. Verwijder de schroeven.

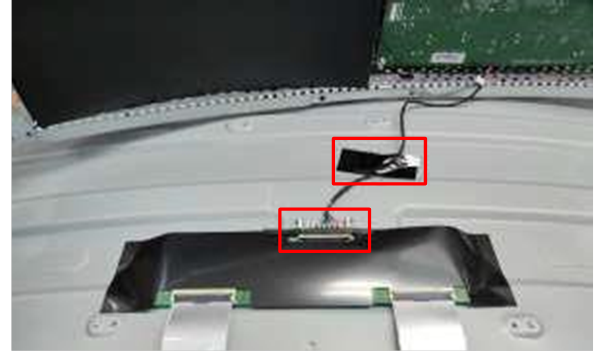

7. Verwijder de tape en ontkoppel de connector.

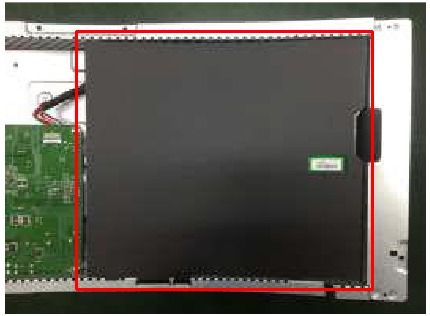

8. Verwijder Mylar.

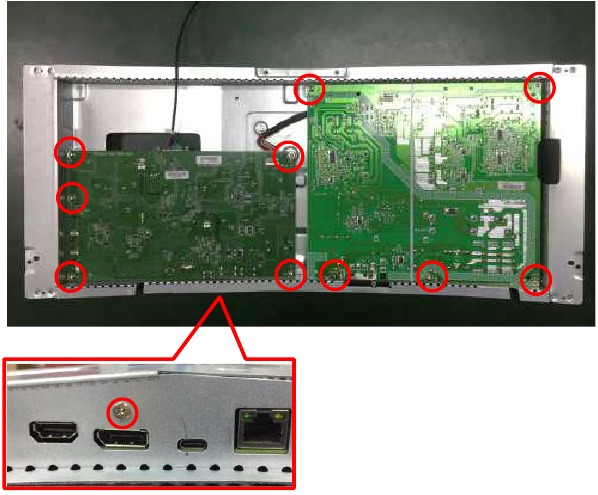

9. Verwijder de schroeven om het moederbord en de voedingskaart te verwijderen.

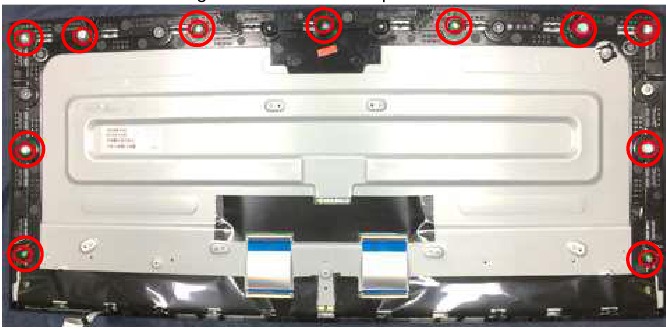

10. Verwijder de schroeven om het middelste frame en het paneel te verwijderen.


Algemene veiligheidsinstructies

Algemene richtlijnen

Neem bij het onderhoud de oorspronkelijke draadgeleiding in acht. Als er een kortsluiting wordt gevonden, vervang dan alle onderdelen die oververhit zijn geraakt of beschadigd zijn door de kortsluiting.
Zorg er na het onderhoud voor dat alle beschermingsmiddelen, zoals isolatiebarrières, isolatiepapier en afschermingen, correct zijn geïnstalleerd.
Voer na het onderhoud de volgende lekstroomcontroles uit om te voorkomen dat de klant wordt blootgesteld aan schokgevaren.

1. Lekstroomcontrole, koud
2. Lekstroomcontrole, warm
3. Preventie van elektrostatische ontlading (ESD) naar elektrostatisch gevoelige apparaten

Belangrijke mededeling

1. Volg de voorschriften en waarschuwingen
   Het belangrijkste is om de potentiële gevaren of risico's op te sommen voor het servicepersoneel om de units te openen en te demonteren. We moeten bijvoorbeeld goed beschrijven hoe we de mogelijkheid van een elektrische schok van de actieve voeding of geladen elektrische onderdelen (zelfs als de stroom is uitgeschakeld) kunnen vermijden.
2. Wees voorzichtig met elektrische schokken
   Om schade te voorkomen die kan leiden tot elektrische schokken of brand, mag u dit tv-toestel niet blootstellen aan regen of overmatige vochtigheid. Deze tv mag niet worden blootgesteld aan druppelend of spattend water, en met vloeistof gevulde voorwerpen, zoals vazen, mogen niet op of boven de tv worden geplaatst.
3. Elektrostatische ontlading (ESD)
   Sommige halfgeleiderapparaten (solid state) kunnen gemakkelijk worden beschadigd door statische elektriciteit. Dergelijke componenten worden gewoonlijk elektrostatisch gevoelige (ES) apparaten genoemd. De volgende technieken moeten worden gebruikt om de kans op schade aan componenten als gevolg van elektrostatische ontlading (ESD) te helpen verminderen.
4. Over loodvrij soldeer (PbF)
   Dit product is vervaardigd met behulp van loodvrij soldeer als onderdeel van een beweging binnen de consumentenproductenindustrie in het algemeen om milieubewust te zijn. Loodvrij soldeer moet worden gebruikt bij het onderhoud en de reparatie van dit product.
5. Gebruik de genewing-onderdelen (gespecificeerde onderdelen)
   Er worden speciale onderdelen gebruikt die een brandvertragende werking hebben (weerstanden), een geluid van hoge kwaliteit (condensatoren), een laag geluidsniveau (weerstanden), enz.
   Wanneer u componenten vervangt, zorg er dan voor dat u uitsluitend de door de fabrikant gespecificeerde onderdelen gebruikt die in de onderdelenlijst worden vermeld.
6. Veiligheidscontrole na reparatie
   Controleer of de schroeven, onderdelen en bedrading die zijn verwijderd om te onderhouden, op de oorspronkelijke posities zijn geplaatst, of dat er posities zijn die zijn verslechterd rond de onderhouden plaatsen. Controleer de isolatie tussen de antenneaansluiting of het externe metaal en de AC-snoerstekker. En zorg ervoor dat het veilig is.

Algemene voorzorgsmaatregelen bij onderhoud

1. Haal altijd de stekker van het AC-snoer van de ontvanger uit het stopcontact voordat u:
   1. Een component, printplaatmodule of een andere ontvangerconstructie verwijdert of opnieuw installeert.
   2. Een elektrische stekker van de ontvanger of een andere elektrische verbinding loskoppelt of opnieuw aansluit.
   3. Een testsubstituut parallel aansluit op een elektrolytische condensator in de ontvanger.

      Een verkeerde vervanging van een onderdeel of een onjuiste polariteitsinstallatie van elektrolytische condensatoren kan leiden tot een explosiegevaar.
2. Test hoogspanning alleen door deze te meten met een geschikte hoogspanningsmeter of ander spanningsmeetapparaat (DVM, FETVOM, enz.) dat is uitgerust met een geschikte hoogspanningssonde.
   Test de hoogspanning niet door "een boog te trekken".
3. Spuit geen chemicaliën op of in de buurt van deze ontvanger of een van zijn samenstellingen.
4. Schakel geen stekker-/contactslot B+-spanningsvergrendelingen uit waarmee ontvangers die in deze servicehandleiding worden behandeld, mogelijk zijn uitgerust.
5. Sluit geen AC-voeding aan op dit instrument en/of een
6. Sluit altijd de aardingsdraad van de testontvanger aan op de chassis-aarde van de ontvanger voordat u de positieve draad van de testontvanger aansluit.
   Verwijder altijd als laatste de aardingsdraad van de testontvanger. Condensatoren kunnen leiden tot een explosiegevaar.
7. Gebruik met deze ontvanger uitsluitend de testopstellingen die in deze servicehandleiding worden gespecificeerd.

   Sluit de aardingsband van de testopstelling niet aan op een koellichaam in deze ontvanger.
8. De isolatieweerstand tussen de snoerstekkercontacten en het externe blootliggende metaal moet meer dan Mohm zijn bij gebruik van de isolatieweerstandsmeter van 500 V.

Elektrostatisch gevoelige (ES) apparaten
Sommige halfgeleiderapparaten (solid-state) kunnen gemakkelijk worden beschadigd door statische elektriciteit. Dergelijke componenten worden gewoonlijk elektrostatisch gevoelige (ES) apparaten genoemd. Voorbeelden van typische ES-apparaten zijn geïntegreerde circuits en sommige veldeffecttransistors en halfgeleider-"chip"-componenten. De volgende technieken moeten worden gebruikt om de kans op schade aan componenten als gevolg van statische elektriciteit te helpen verminderen.

1. Voordat u een halfgeleidercomponent of een met halfgeleiders uitgeruste constructie hanteert, moet u onmiddellijk alle elektrostatische lading op uw lichaam afvoeren door een bekend aardecontact aan te raken. U kunt ook een in de handel verkrijgbare polsband voor het ontladen van statische elektriciteit aanschaffen en dragen, die moet worden verwijderd om mogelijke schokredenen te voorkomen voordat u stroom toevoert aan de te testen unit.
2. Nadat u een elektrische constructie die is uitgerust met ES-apparaten hebt verwijderd, plaatst u de constructie op een geleidende ondergrond, zoals aluminiumfolie, om elektrostatische ladingopbouw of blootstelling van de constructie te voorkomen.
3. Gebruik uitsluitend een geaarde soldeerbout om ES-apparaten te solderen of te desolderen.
4. Gebruik uitsluitend een antistatisch soldeerverwijderingsapparaat. Sommige soldeerverwijderingsapparaten die niet als YantistaticY zijn geclassificeerd, kunnen elektrische ladingen genereren die voldoende zijn om ES-apparaten te beschadigen.
5. Gebruik geen chemicaliën die worden aangedreven door freon. Deze kunnen elektrische ladingen genereren die voldoende zijn om ES-apparaten te beschadigen.
6. Verwijder een vervangend ES-apparaat pas uit de beschermende verpakking vlak voordat u het gaat installeren. (De meeste vervangende ES-apparaten worden verpakt met draden die elektrisch met elkaar zijn verbonden door geleidend schuim, aluminiumfolie of vergelijkbaar geleidend materiaal).
7. Voordat u het beschermende materiaal van de draden van een vervangend ES-apparaat verwijdert, moet u het beschermende materiaal aanraken met het chassis of de printconstructie waarin het apparaat zal worden geïnstalleerd.

   Zorg ervoor dat er geen stroom wordt toegevoerd aan het chassis of de printplaat en neem alle andere veiligheidsmaatregelen in acht.
8. Minimaliseer lichamelijke bewegingen bij het hanteren van niet-verpakte vervangende ES-apparaten. (Anders kunnen onschadelijke bewegingen, zoals het tegen elkaar wrijven van uw kledingstof of het optillen van uw voet van een tapijt, statische elektriciteit genereren die voldoende is om een ES-apparaat te beschadigen.)

7. Reserveonderdelen bestellen
   Vermeld de volgende informatie wanneer u onderdelen bestelt. (Vooral de versieletter)
   1. Modelnummer, serienummer en softwareversie
      Het modelnummer en het serienummer vindt u op de achterkant van elk product en de softwareversie vindt u in de onderdelenlijst.
   2. Onderdeelnummer en beschrijving
      U kunt ze vinden in de onderdelenlijst
8. Foto gebruikt in deze handleiding
   De illustraties en foto's die in deze handleiding worden gebruikt, zijn mogelijk niet gebaseerd op het uiteindelijke ontwerp van de producten, die in sommige opzichten van uw producten kunnen verschillen.
