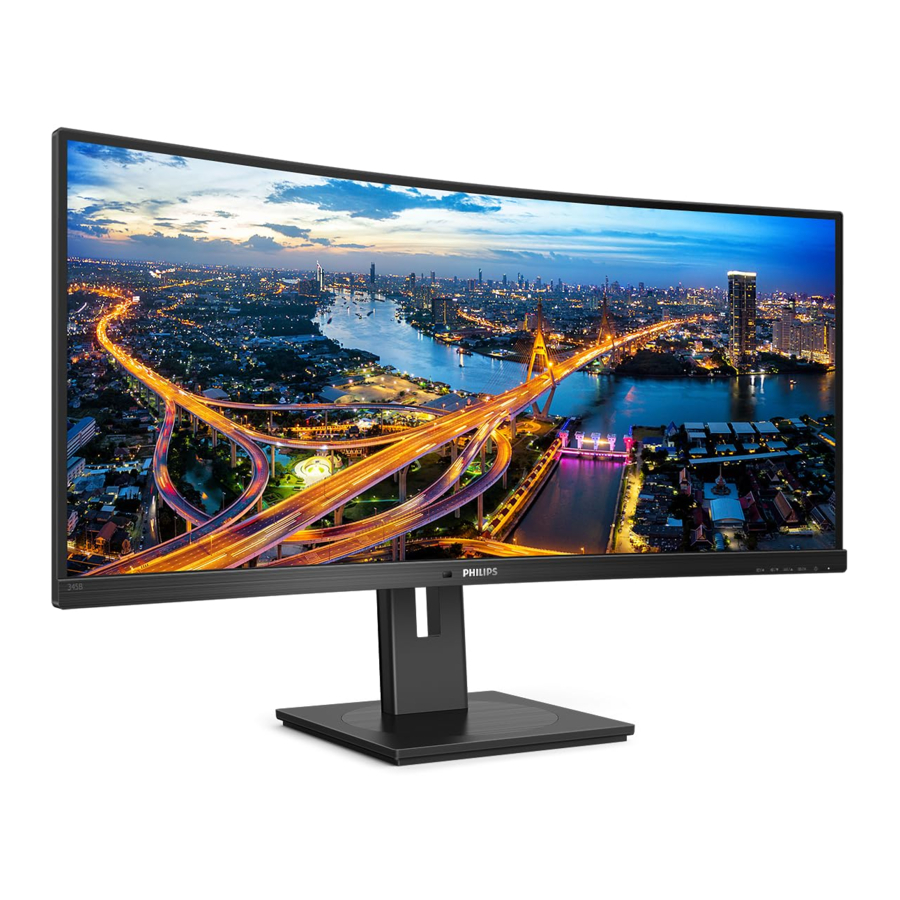

Philips 345B1C Handleiding

Hoe deze handleiding te lezen

Gebruik van pictogrammen:
Pictogrammen worden gebruikt om de aandacht van de lezer te vestigen op specifieke informatie. De betekenis van elk pictogram wordt beschreven in de onderstaande tabel:
Opmerking:
Een "opmerking" biedt informatie die niet onmisbaar is, maar toch waardevol kan zijn voor de lezer, zoals tips en trucs.

Een "waarschuwing" wordt gebruikt wanneer er gevaar bestaat dat de lezer door onjuiste manipulatie apparatuur kan beschadigen, gegevens kan verliezen, een onverwacht resultaat krijgt of een (deel van) procedure moet herstarten.

Een "waarschuwing" wordt gebruikt wanneer er gevaar voor persoonlijk letsel bestaat.

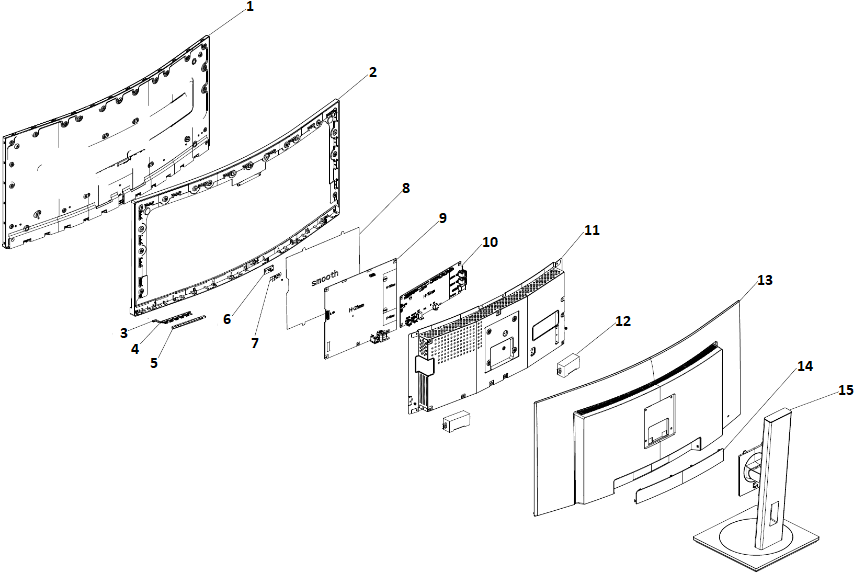

Explosietekening met lijst van onderdelen

PHILIPS 34BIC EXPLODE DRAWING

Demontage SOP

Aanbevolen gereedschap

Hier zijn enkele hulpmiddelen die kunnen worden gebruikt voor de service en reparatie van de LCD-monitor.
Philips-schroevendraaier
Gebruik een Philips-schroevendraaier om de schroeven van het K- of B-type vast te draaien/te verwijderen

P/N: N/A

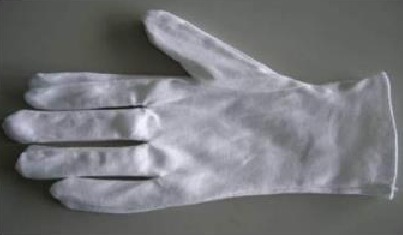

Handschoenen
Om het LCD-paneel en uw hand te beschermen

P/N: (L) N/A (M) N/A
C/D demontagegereedschap
Gebruik het C/D-demontagegereedschap om de cosmetische afdekking te openen en krassen te voorkomen.

P/N: N/A
Afstandsschroevendraaier
Gebruik een afstandsschroevendraaier om afstandsschroeven of zeskantschroeven vast te draaien/te verwijderen.

P/N: N/A

Demontageprocedures

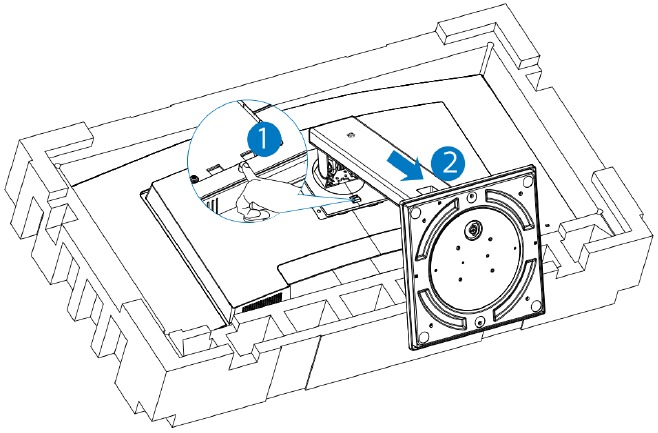

1. Houd de ontgrendelknop ingedrukt, kantel de voet en schuif deze eruit.

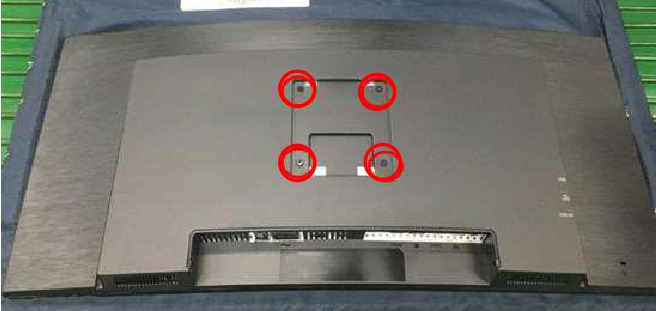

2. Verwijder de schroeven.

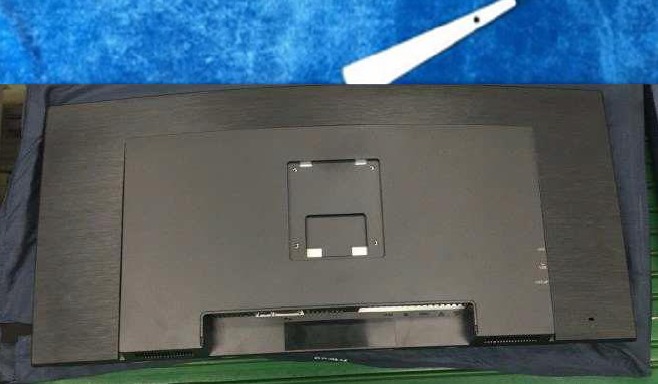

3. Gebruik een demontagegereedschap om alle vergrendelingen langs de rand van de achterkant te openen.

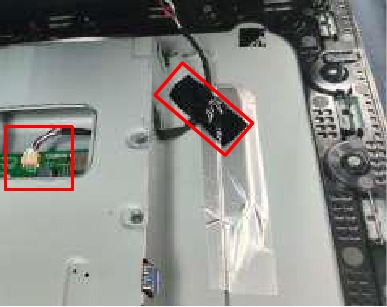

4. Verwijder de tape en de connector en verwijder vervolgens de achterkant.

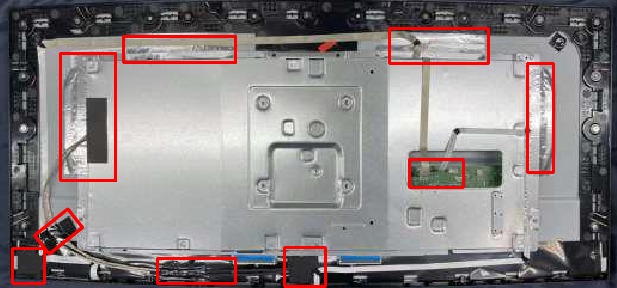

5. Verwijder de tapes en ontkoppel de connectoren.

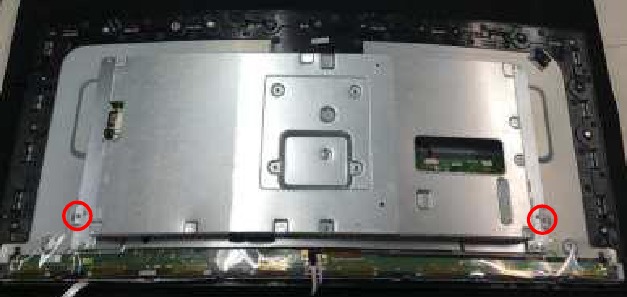

6. Verwijder schroeven.

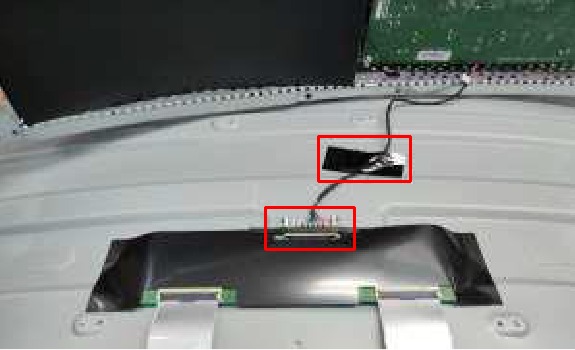

7. Verwijder de tape en ontkoppel de connector.

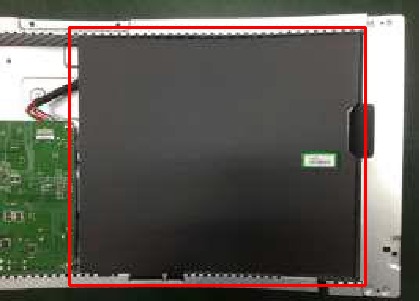

8. Verwijder Mylar.

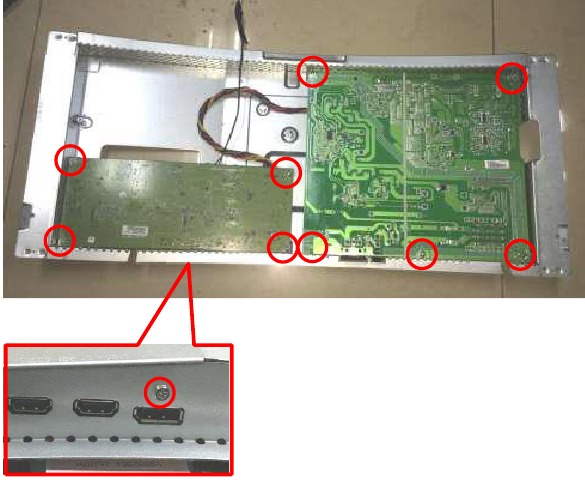

9. Verwijder de schroeven om de hoofdkaart en de stroomkaart te verwijderen.

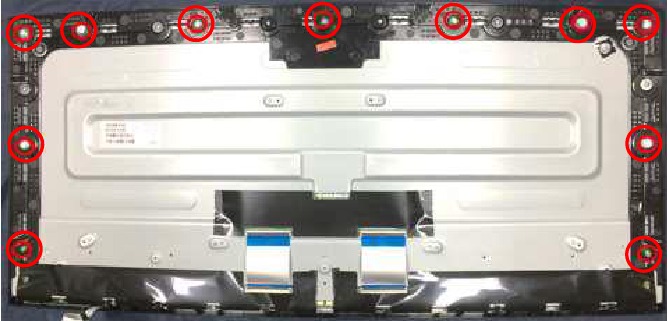

10. Verwijder de schroeven om het middenframe en het paneel te verwijderen.


Algemene veiligheidsinstructies

Deze demontage-informatie is uitsluitend bedoeld voor ervaren reparatietechnici en is niet bedoeld voor gebruik door het grote publiek. Het bevat geen waarschuwingen of voorzorgsmaatregelen om niet-technische personen te waarschuwen voor mogelijke gevaren bij het proberen een product te onderhouden. Producten die op elektriciteit werken, mogen alleen worden onderhouden of gerepareerd door ervaren professionele technici. Elke poging om het product of de producten die in deze demontage-informatie worden behandeld te onderhouden of te repareren door iemand anders kan leiden tot ernstig letsel of de dood.

Algemene richtlijnen

Neem bij het onderhoud de originele draadgeleiding in acht. Als er een kortsluiting wordt gevonden, vervang dan alle onderdelen die oververhit zijn geraakt of beschadigd zijn door de kortsluiting.
Zorg er na het onderhoud voor dat alle beschermende voorzieningen, zoals isolatiebarrières, isolatiepapier en afschermingen, correct zijn geïnstalleerd.
Voer na het onderhoud de volgende lekstroomcontroles uit om te voorkomen dat de klant wordt blootgesteld aan schokgevaren.

1. Lekstroom koude controle
2. Lekstroom hete controle
3. Preventie van elektrostatische ontlading (ESD) naar elektrostatisch gevoelige onderdelen

Volg de voorschriften en waarschuwingen
Het belangrijkste is om de potentiële gevaren of risico's voor het onderhoudspersoneel op te sommen bij het openen van de units en het demonteren van de units. We moeten bijvoorbeeld goed beschrijven hoe we de mogelijkheid kunnen vermijden om een elektrische schok te krijgen van de live voeding of opgeladen elektrische onderdelen (zelfs als de stroom is uitgeschakeld).

Wees voorzichtig met elektrische schokken
Om schade te voorkomen die kan leiden tot elektrische schokken of brand, mag u deze tv niet blootstellen aan regen of overmatige vochtigheid. Deze tv mag niet worden blootgesteld aan druppelend of spattend water, en voorwerpen gevuld met vloeistoffen, zoals vazen, mogen niet op of boven de tv worden geplaatst.

Elektrostatische ontlading (ESD)
Sommige halfgeleidercomponenten (solid state) kunnen gemakkelijk worden beschadigd door statische elektriciteit. Dergelijke componenten worden gewoonlijk elektrostatisch gevoelige (ES) apparaten genoemd. De volgende technieken moeten worden gebruikt om de incidentie van schade aan componenten veroorzaakt door elektrostatische ontlading (ESD) te helpen verminderen.

Over loodvrij soldeer (PbF)
Dit product is vervaardigd met behulp van loodvrij soldeer als onderdeel van een beweging binnen de consumentenproductenindustrie in het algemeen om milieubewust te zijn. Bij het onderhoud en de reparatie van dit product moet loodvrij soldeer worden gebruikt.

Gebruik de originele onderdelen (gespecificeerde onderdelen)
Er worden speciale onderdelen gebruikt die bedoeld zijn voor brandvertragende (weerstanden), hoogwaardig geluid (condensatoren), lage ruis (weerstanden), enz.
Gebruik bij het vervangen van componenten uitsluitend de door de fabrikant gespecificeerde onderdelen die in de onderdelenlijst worden vermeld.

Veiligheidscontrole na reparatie
Controleer of de schroeven, onderdelen en bedrading die zijn verwijderd om te onderhouden op de oorspronkelijke posities zijn geplaatst, of dat er posities zijn die rond de onderhouden plaatsen zijn verslechterd of niet. Controleer de isolatie tussen de antenneaansluiting of extern metaal en de stekker van het netsnoer. En zorg voor de veiligheid daarvan.

Algemene voorzorgsmaatregelen voor onderhoud

1. Trek altijd de stekker van het netsnoer van de ontvanger uit het stopcontact voordat u;
   1. Een onderdeel, printplaatmodule of een andere ontvangerassemblage verwijdert of opnieuw installeert.
   2. Een elektrische stekker van de ontvanger of een andere elektrische aansluiting loskoppelt of opnieuw aansluit.
   3. Een testsubstituut parallel aansluit op een elektrolytische condensator in de ontvanger.

Een verkeerde vervanging van een onderdeel of een onjuiste polariteitsinstallatie van elektrolytische condensatoren kan leiden tot explosiegevaar.

2. Test hoogspanning alleen door deze te meten met een geschikte hoogspanningsmeter of ander spanningsmeetapparaat (DVM, FETVOM, enz.) uitgerust met een geschikte hoogspanningssonde. Test de hoogspanning niet door "een boog te trekken".
3. Spuit geen chemicaliën op of in de buurt van deze ontvanger of een van zijn assemblages.
4. Schakel geen plug/socket B+ spanningsvergrendelingen uit waarmee ontvangers die door deze onderhoudshandleiding worden gedekt mogelijk zijn uitgerust.
5. Sluit geen AC-stroom aan op dit instrument en/of een
6. Sluit altijd de aardingsdraad van de testontvanger aan op de chassis-aarde van de ontvanger voordat u de positieve draad van de testontvanger aansluit. Verwijder de aardingsdraad van de testontvanger altijd als laatste. Condensatoren kunnen leiden tot explosiegevaar.
7. Gebruik met deze ontvanger alleen de testopstellingen die in deze onderhoudshandleiding worden gespecificeerd.

   Sluit de aardingsband van de testopstelling niet aan op een koellichaam in deze ontvanger.
8. De isolatieweerstand tussen de snoerstekker en het externe blootgestelde metaal moet meer dan Mohm zijn met behulp van de 500V-isolatieweerstandsmeter.

Elektrostatisch gevoelige (ES) apparaten
Sommige halfgeleidercomponenten (solid-state) kunnen gemakkelijk worden beschadigd door statische elektriciteit. Dergelijke componenten worden gewoonlijk elektrostatisch gevoelige (ES) apparaten genoemd. Voorbeelden van typische ES-apparaten zijn geïntegreerde schakelingen en sommige veldeffecttransistors en halfgeleider-"chip"-componenten. De volgende technieken moeten worden gebruikt om de incidentie van schade aan componenten veroorzaakt door statische elektriciteit te helpen verminderen.

1. Voordat u een halfgeleidercomponent of een met halfgeleiders uitgeruste assemblage hanteert, moet u onmiddellijk alle elektrostatische lading op uw lichaam afvoeren door een bekende aardeaarde aan te raken. U kunt ook een in de handel verkrijgbare ontladende polsband verkrijgen en dragen, die moet worden verwijderd om mogelijke schokredenen te voorkomen voordat u stroom toevoert aan de unit die wordt getest.
2. Nadat u een elektrische assemblage die is uitgerust met ES-apparaten hebt verwijderd, plaatst u de assemblage op een geleidend oppervlak, zoals aluminiumfolie, om elektrostatische ladingsopbouw of blootstelling van de assemblage te voorkomen.
3. Gebruik alleen een geaarde soldeerbout om ES-apparaten te solderen of te desolderen.
4. Gebruik alleen een antistatisch type soldeerverwijderingsapparaat. Sommige soldeerverwijderingsapparaten die niet als YantistaticY zijn geclassificeerd, kunnen elektrische ladingen genereren die voldoende zijn om ES-apparaten te beschadigen.
5. Gebruik geen freon-aangedreven chemicaliën. Deze kunnen elektrische ladingen genereren die voldoende zijn om ES-apparaten te beschadigen.
6. Verwijder een vervangend ES-apparaat pas uit de beschermende verpakking vlak voordat u het wilt installeren.
   (De meeste vervangende ES-apparaten zijn verpakt met leads die elektrisch zijn kortgesloten door geleidend schuim, aluminiumfolie of vergelijkbaar geleidend materiaal).
7. Voordat u het beschermende materiaal van de leads van een vervangend ES-apparaat verwijdert, raakt u onmiddellijk het beschermende materiaal aan op het chassis of de circuitassemblage waarin het apparaat wordt geïnstalleerd.

   Zorg ervoor dat er geen stroom op het chassis of circuit staat en neem alle andere veiligheidsmaatregelen in acht.
8. Minimaliseer lichaamsbewegingen bij het hanteren van niet-verpakte vervangende ES-apparaten. (Anders kunnen onschuldige bewegingen, zoals het samenborstelen van uw kledingstof of het optillen van uw voet van een vloerbedekking, statische elektriciteit genereren die voldoende is om een ES-apparaat te beschadigen.)

Reserveonderdelen bestellen
Vermeld de volgende informatie wanneer u onderdelen bestelt. (Vooral de versieletter)

1. Modelnummer, serienummer en softwareversie
   Het modelnummer en het serienummer zijn te vinden op de achterkant van elk product en de softwareversie is te vinden in de lijst met reserveonderdelen.
2. Reserveonderdeelnummer en beschrijving
   U kunt ze vinden in de lijst met reserveonderdelen

Foto gebruikt in deze handleiding
De illustratie en foto's die in deze handleiding worden gebruikt, zijn mogelijk niet gebaseerd op het definitieve ontwerp van producten, die in sommige opzichten kunnen verschillen van uw producten.
