VacuMaid GV30PRO Handleiding

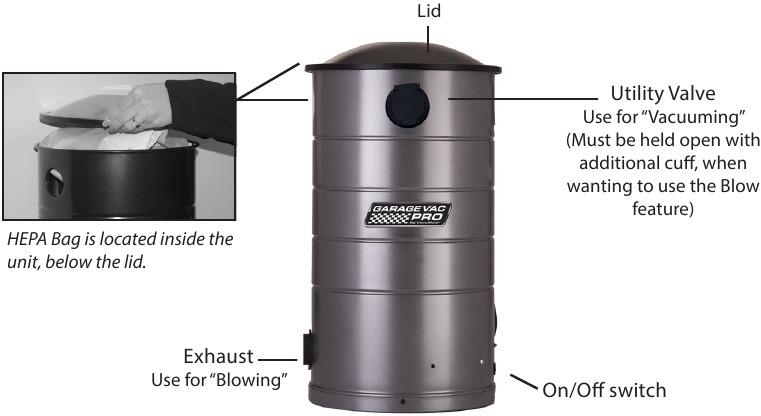

Onderdelen

Kan niet worden aangesloten voor gebruik als centrale stofzuiger.
NIET GEBRUIKEN ALS NATTE STOFZUIGER

Extra gereedschap nodig voor installatie:

• Waterpas
• Rubberen hamer
• Elektrische boormachine
• 1/8" boor

(Bij montage op een stenen of betonnen muur heb je een steenboor & plastic of loden ankers nodig - niet meegeleverd)

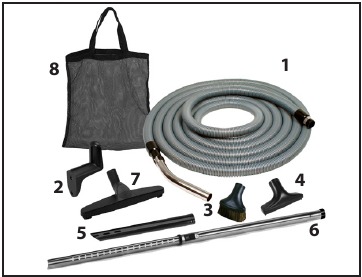

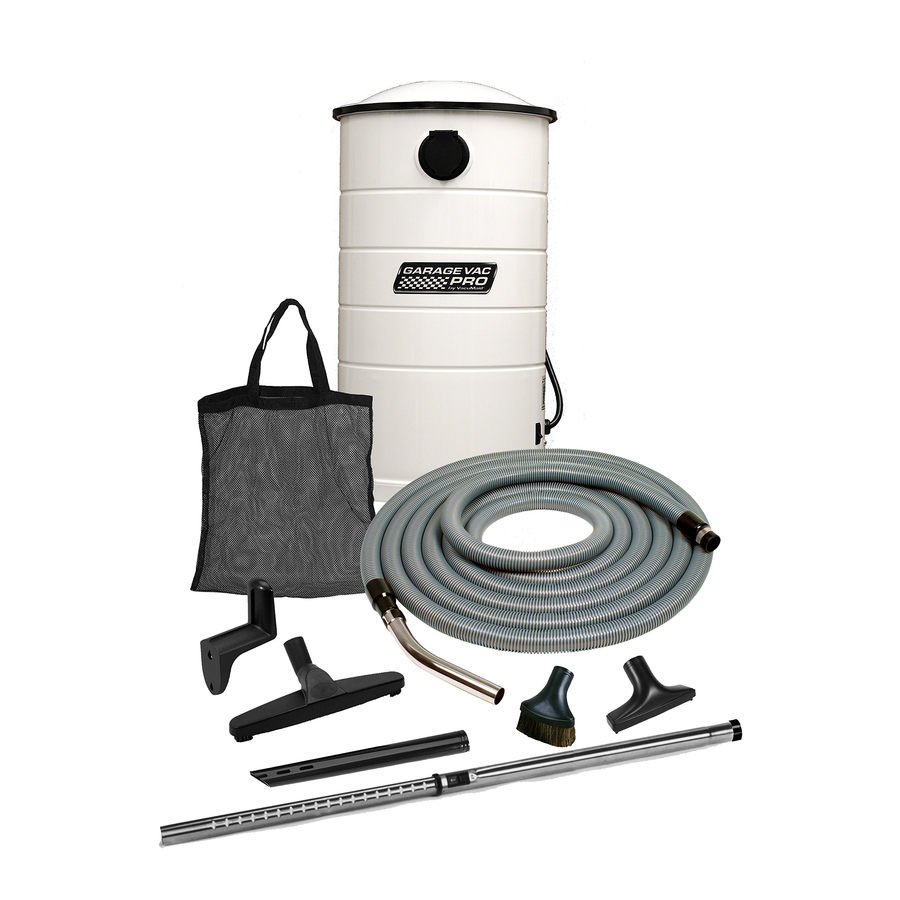

Andere items inbegrepen bij dit systeem...

1. Slang
2. Slanghouder
3. Stofborstel
4. Bekledingshulpstuk
5. Spleetzuiger
6. Telescopische buis
7. Vloerborstel
8. Opbergtas voor gereedschap

Manchet

Voor gebruik bij het gebruik van de blaasfunctie.

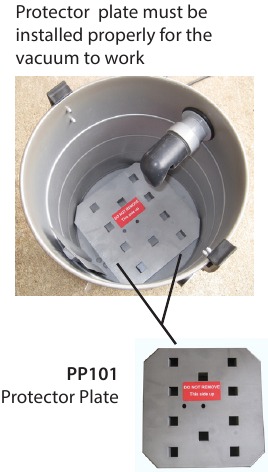

Beschermplaat (PP101)
Deze plaat zou al in je unit geïnstalleerd moeten zijn wanneer je hem ontvangt, net onder de HEPA-zak.
Zorg ervoor dat hij met de goede kant naar boven ligt.

HEPA-zak (HPB2H)
Moet voor gebruik op de zaksteel worden geïnstalleerd.
Vervangingen worden verkocht in een verpakking van 3; Onderdeelnummer: HPB2HPK

Installatie & Montage

KIES DE MONTAGEPLAATS

• De unit moet binnen 1,5 meter van een stopcontact worden gemonteerd. Gebruik geen verlengsnoer.
• De unit moet zo worden gemonteerd dat deze zich op een droge plaats bevindt en niet in de weg staat, maar nog steeds toegankelijk is voor het legen en toegang tot de utility-kleppen.
  Aanbevolen montage: Minimaal 30 cm tussen het deksel van de unit en het plafond of de schappen.
• Installeer deze unit niet op een plaats waar de omgevingstemperatuur regelmatig hoger is dan 49 graden C.
• Stofzuigers moeten ademen... niet insluiten. Zorg ervoor dat je hem 15 cm van de zijwanden monteert.

  Fig. 1 Je moet de zak van de bovenkant van de unit kunnen verwijderen. Zorg ervoor dat je voldoende ruimte overlaat bij de montage.

DE MUURBEUGEL MONTEREN (GYPROC) *

Als je direct vanuit de fabriek installeert, moet je eerst de muurbeugel uit de unitbeugel schuiven (op deze manier verpakt voor transportdoeleinden). Deze beugels bevinden zich aan de achterkant van de unit.

1. Zoek het midden van de stijl en monteer de muurbeugel.
   Let op, de beugel wordt in het midden van de unit gemonteerd, dus je moet hem ongeveer 7,5 cm onder je gewenste unithoogte monteren. Zie fig. 1 voor meer details.
2. Gebruik de muurbeugel als sjabloon. Gebruik de twee verticale gaten (ongeveer 25 cm uit elkaar). Markeer vervolgens de locatie op de stijl.
3. Gebruik een 1/8" boor en boor twee geleidegaten voor deze twee verticale gaten.
4. Monteer de muurbeugel met de meegeleverde ringen en houtdraadbouten. (De zijdelingse doorvoeren zijn voor trillingen. Gebruik de twee verticale gaten voor montage.)
5. Draai de schroeven vast totdat de ringen strak tegen de rubberen doorvoeren zitten. (Fig. 2)

   Fig. 2 Monteer de muurbeugel.

*Als je op een stenen of betonnen muur monteert, boor je de gaten met een steenboor en plaats je plastic of loden ankers (niet meegeleverd).
Als je op gipsplaat, wandplaat of paneelwanden monteert, zorg er dan voor dat de montagebouten in de stijlen terechtkomen.

DE UNIT AAN DE MONTAGEBEUGEL BEVESTIGEN

Monteer de VacuMaid® garage stofzuiger door de bevestigde unitbeugel op de muurbeugel te schuiven (Fig. 3) en schuif hem omlaag totdat de unit stevig in de beugel rust.

Fig. 3 Schuif de unitbeugel in de gemonteerde muurbeugel.

DE SLANGHOUDER MONTEREN

Monteer hem hoog genoeg zodat je je slang slechts vier keer kunt lussen en nog steeds de vloer vrijhoudt.
Boor de gaten voor met een 1/8" boor. Monteer hem op de stijl met de twee meegeleverde schroeven. (Fig. 4)

Fig. 4 Monteer de slanghouder.

EERSTE GEBRUIK

Volg deze 3 stappen voordat je je systeem voor de eerste keer gebruikt.

1. Zorg ervoor dat de PP101 beschermplaat op zijn plaats zit. Dit is noodzakelijk voor een goede zuigkracht.
   Til bij ontvangst van je stofzuigsysteem het deksel eraf. De beschermplaat moet zich in de bus bevinden net onder de HEPA-zak.

   De beschermplaat is correct geïnstalleerd wanneer deze plat ligt, met de tandzijde naar beneden, direct onder de HEPA-zak.
   Het waarschuwingslabel moet naar boven gericht zijn. De plaat vormt een barrière tussen de HEPA-zak en het gaasscherm. Dit zorgt ervoor dat de lucht kan circuleren, waardoor de motor niet oververhit raakt.

   Gooi dit onderdeel niet weg.

2. Installeer de HEPA-zak op de inlaat in de bus.
   Neem eerst de zak en vouw hem volledig uit.

   Plaats hem vervolgens in de bus en schuif de pakking op de inlaatsteel totdat hij op zijn plaats valt in de rand die zich rond de inlaatsteel bevindt.

   Plaats het deksel terug op de vuilcontainer en zorg ervoor dat deze goed sluit.

3. Je moet de gebogen buis aan de slang bevestigen.
   Om dit te doen, draai je de buis naar LINKS terwijl je hem op de slang draait.
   Let op: Dit is de tegenovergestelde richting van de gebruikelijke draad.


HERINNERING: Dit is geen natte stofzuiger en kan niet met vloeistoffen worden gebruikt.
Als je dit wel doet, vervalt de garantie.

JE SYSTEEM GEBRUIKEN

Stofzuigen

De slang inbrengen
De slang wordt op het systeem aangesloten via de utility-klepinlaat aan de voorkant van de unit door de deur te openen en de slang in te brengen. (Fig. 1)
Zie hieronder voor het gebruik van je hulpstukken & schoonmaakhulpmiddelen.

Aan/Uit-schakelaar
Breng de slang in voordat je de unit inschakelt. Het systeem wordt in- en uitgeschakeld door de schakelaar aan de zijkant van de unit om te zetten.

Blazen

De uitlaat zal werken als een lichte blazer voor je werkplaats of garage. Deze functie vervangt geen bladblazer.
(Knalgeluid & enig luchtlek is normaal.)

Om de blaasfunctie te gebruiken:
Bevestig de slang aan de zwarte uitlaat-/blaassteel aan de zijkant van de unit. (Fig. 2)

Om deze functie te gebruiken, moet je ook de utility-klep aan de voorkant van de unit openen en de extra manchet inbrengen die bij je systeem is inbegrepen. (Fig. 3)

Deze moet ingebracht blijven om de deur open te houden om de blaasfunctie te laten werken.

Als je klaar bent, schakel je eerst de unit uit en verwijder je vervolgens zowel de slang als de manchet uit de twee inlaten.

JE HULPSTUKKEN & SCHOONMAAKHULPMIDDELEN GEBRUIKEN

Telescopische buis
Biedt je extra lengte voor het reinigen van vloeren of het bereiken van hoge plaatsen.

Om te gebruiken: Verstel hem door op het ratelmechanisme in het midden van de buis te drukken om hem los te maken en uit te schuiven.

Vloerborstel
Voor het reinigen van licht vuil & stof op harde vloeroppervlakken.

Om te gebruiken: Bevestig hem aan de telescopische buis en ga heen en weer over het te reinigen gebied. Forceer de voorkant van de borstel niet naar beneden tijdens het vooruit bewegen. Laat de borstel voorzichtig over de vloer glijden om groter vuil op te pikken.
(FT220 vloerhulpstuk wordt aanbevolen voor groter vuil.)

PREMIUM SCHOONMAAKHULPMIDDELEN

Alle schoonmaakhulpmiddelen kunnen aan het uiteinde van de slang of aan de telescopische buis worden bevestigd door stevig op het uiteinde te drukken.

1. Bekledingshulpstuk
   Werkt goed voor het reinigen van autobekleding & tapijt.

2. Spleetzuiger
   Reik in spleten en kieren die moeilijk te bereiken zijn.

3. Stofborstel Gebruik hem voor het afstoffen van planken, tafels, dashboards, enz.


Slanghouder
Lus de slang ongeveer 4-5 keer op de houder of lus de slang op de vloer en pak hem vervolgens op en hang hem aan de houder.

ONDERHOUD

Dit systeem maakt gebruik van een afgesloten HEPA-zak. De massa vuil en afval wordt door je stofzuiger opgezogen en in de zak in je vuilcontainer gedeponeerd.

Je vuilcontainer legen

Volg deze stappen om ophoping te verwijderen:

1. Verwijder het deksel door het recht omhoog te tillen. Er zijn geen scharnieren of klemmen. (Fig. 1)

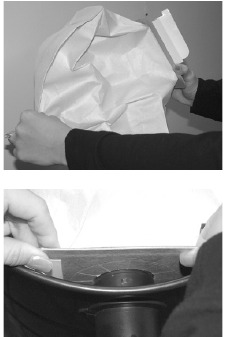

2. Verwijder de zak door de rubberen pakking die het gat in de papieren zak omringt van de plastic inlaatsteel te schuiven die door de voorkant van de bus steekt. (Fig. 2)

3. Zodra de zak van de inlaatsteel is, sluit je de zak af door de achterkant van het lipje te verwijderen en het gat met de flap te bedekken. Druk op de flap zodat deze goed over het gat sluit (Fig. 3).

   Dit helpt voorkomen dat vuil en stof ontsnappen. Til nu de papieren zak uit de vuilcontainer en plaats hem in een geschikte afvalcontainer.

Een nieuwe zak installeren

4. Neem een nieuwe zak en vouw hem volledig uit (Fig. 4).

5. Plaats hem in de bus en schuif de rubberen pakking op de inlaatsteel totdat de rubberen pakking op zijn plaats valt in de rand die zich rond de inlaatsteel bevindt (Fig. 5).

6. Plaats het deksel voorzichtig terug op de vuilcontainer om ervoor te zorgen dat deze goed sluit. Als je dit niet doet, kan dit een vacuümlek veroorzaken en de reinigingsefficiëntie van je systeem verminderen.

Als de zak scheurt...

In het geval dat een zak scheurt terwijl hij zich in de unit bevindt, is het noodzakelijk om de plaat onder de zak op te tillen en het kleine scherm schoon te maken.

HOE VAAK MOET IK DE HEPA-ZAK CONTROLEREN OF LEGEN?
De zak moet worden vervangen of schoongemaakt als er 7,5-15 cm vuil in zit of wanneer er een merkbare vermindering van de luchtstroom bij het schoonmaakhulpmiddel is. In eerste instantie moet de vuilcontainer wekelijks worden gecontroleerd of geleegd totdat je een idee hebt van hoe lang het duurt om de container half te vullen onder je normale schoonmaakroutine. Alle stofzuigersystemen werken effectiever als ze regelmatig worden geleegd. Je mag je vuilcontainer in geen geval meer dan 3/4 vol laten worden voordat je hem leegt.

GARANTIE

5 JAAR BEPERKTE* GARANTIE Alleen voor huishoudelijk residentieel gebruik

DEZE GARANTIE INROEPEN
Als het ooit nodig mocht zijn om de rechten en privileges van deze garantie in te roepen tijdens de geldigheidsperiode, moeten de volgende procedures worden gevolgd:

1. Raadpleeg de bedienings- en onderhoudsinstructies om vast te stellen dat er daadwerkelijk een storing van de stofzuiger heeft plaatsgevonden.
2. Stel de VACUMAID-vertegenwoordiger op de hoogte, op 1-800-221-1862, dat je een probleem hebt en beschrijf de aard van je probleem.

PROBLEEMOPLOSSING

De meeste problemen die zich voordoen, kunnen eenvoudig worden verholpen door de onderstaande voorgestelde oplossingen te volgen:

Stofzuiger werkt niet

• Zorg ervoor dat het apparaat is aangesloten.
• Zorg ervoor dat u het systeem hebt ingeschakeld.
• Controleer uw stroomonderbrekerpaneel.
  Zorg ervoor dat er niet te veel op dat circuit zit, waardoor het kan uitvallen.

Blaasfunctie werkt niet

• Zorg ervoor dat uw slang is aangesloten op het uitlaatgat aan de zijkant van het apparaat.
• Zorg ervoor dat u de extra manchet in het hulskanaal aan de voorkant van het apparaat hebt geplaatst. Als deze klep niet open blijft, werkt de blaasfunctie niet goed.
• Knallen & luchtlekkage is normaal.

Lage zuigkracht of geen zuigkracht

• Zie eerst hierboven.
• Meestal wordt een lage zuigkracht veroorzaakt door een volle zak. Vervang uw zak. Zie Bedieningsinstructies voor details.
• Is het deksel van de vuilcontainer eraf of zit het los? Zorg ervoor dat het deksel vierkant op de bovenkant van de container is teruggeplaatst en dat de pakking niet is losgetrokken, anders kan er vacuümlek ontstaan. Als de pakking los zit, bevestig deze dan opnieuw met contactcement of secondelijm.
• Zit er een verstopping in de slang of gereedschappen? Koppel de slang los van de voedingseenheid en gebruik een stomp voorwerp om de verstopping eruit te duwen. Als de verstopping in het gereedschap zit, verwijder deze dan.
• Is de PP101 Protector Plate op zijn plaats?
  Til het deksel op. De metalen plaat moet zich net onder de HEPA-zak in het blik bevinden, plat liggend met de gladde kant naar boven.

ZAKVERVANGINGEN

HPB2HPK 3-pack HEPA-gefilterde zakken

Verkrijgbaar op AMAZON of op www.thegaragevac.com

EXTRA'S & UPGRADES

HUISDIERENPAKKET

Geweldige toevoeging aan uw VacuMaid® Garage Vac als u huisdieren in huis hebt. Elimineer niet alleen ongewenste vacht van uw meubels, maar ook van uw huisdieren. Geweldig voor vachtverzorging.

KLEIN DIER
PT530 Vachtverzorgingstool voor huisdieren
HV109SC Kunststof draaibare manchet voor 1-1/4"
FT220 Gekerfd gereedschap voor vloeren en vloerkleden

GROOT DIER
CC206 Curry kam
HV109SC Kunststof draaibare manchet voor 1-1/4"
FT220 Gekerfd gereedschap voor vloeren en vloerkleden

PERSONEELSVACUÜMPAKKET

Voor personeelsreiniging op de werkplek, waar ze bijzonder vuil of stoffig zijn door hun werkomgeving, zoals meel in bakkerijen, metaalkrullen in molens, enz. Voor deze gespecialiseerde reinigingsdoeleinden geeft deze gereedschapsset u de tools die nodig zijn voor personeelsreiniging. Gebruik om kleding af te zuigen.

HS130 1-1/4" X 30' zilveren slang
HV109BL Slang naar inlaat connector
UT530BL Alleen bekledingsgereedschap - Zwart
H431 Kunststof slanghanger

Voor vervangende zakken of om extra gereedschap of accessoires te bestellen, kunt u ons bezoeken op www.vacumaid.com
of bel ons op 1-800-221-1862

Om uw product online te registreren, gaat u naar www.vacumaid.com/registration

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd basisvoorzorgsmaatregelen worden genomen, waaronder de volgende:

* Lees alle instructies voordat u dit apparaat gebruikt.

Om het risico op brand, elektrische schok of letsel te verminderen:

* Volg altijd deze veiligheidsinstructies

• Verlaat de kamer niet wanneer de slang is aangesloten op de inlaat. Schakel de stroom uit voordat u onderhoud uitvoert.
• Er kan een elektrische schok optreden bij gebruik op natte oppervlakken.
• Niet bedoeld om als speelgoed te worden gebruikt. Nauwlettend toezicht is noodzakelijk wanneer het apparaat wordt gebruikt door of in de buurt van kinderen.
• Gebruik het apparaat alleen zoals beschreven in deze handleiding. Gebruik alleen de aanbevolen hulpstukken.
• Niet gebruiken met een beschadigd snoer of stekker. Als het apparaat niet naar behoren werkt, is gevallen, beschadigd, buiten is achtergelaten of in het water is gevallen, breng het dan terug naar een servicecentrum.
• Niet trekken of dragen aan het snoer, het snoer als handvat gebruiken, een deur op het snoer sluiten of het snoer langs scherpe randen of hoeken trekken. Laat het apparaat niet over het snoer rijden. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Haal de stekker niet uit het stopcontact door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast en niet het snoer.
• Raak de stekker of het apparaat niet aan met natte handen.
• Haal de slang niet uit het systeem door aan de stofzuigerslang te trekken. Om de slang los te koppelen, pakt u de manchet aan het uiteinde van de slang vast en trekt u deze er met een draaiende beweging uit.
• Steek niets in de stofzuigerinlaat of -openingen. Houd de inlaat vrij van zaken die de luchtstroom kunnen vertragen, zoals pluisjes, stof en haar. Gebruik het stofzuigersysteem niet als er iets een opening blokkeert.
• Als het apparaat is uitgerust met een luchtturbine-borstel, koppelt u de stofzuigerslang los voordat u de borstel bevestigt. Houd vingers, handen en tenen uit de buurt van de basis van de borstel. Als u dit niet doet, kan dit leiden tot letsel door bewegende delen.
• Niet bedoeld voor het opzuigen van natte stoffen. Niet gebruiken om vloeistoffen van welke aard dan ook op te zuigen. Als u dit wel doet, vervalt de garantie.
• In het geval dat de voedingseenheid nat wordt, gebruik het stofzuigersysteem dan niet voordat deze op de juiste manier is onderhouden en onderzocht door een servicemonteur of installateur.
• Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van de stang, andere openingen en bewegende delen.
• Indien van toepassing, gebruik uw stofzuigersysteem niet zonder dat de stofzak is geplaatst.
• Koppel het stofzuigersysteem altijd los voordat u de vuilcontainer leegt of de stofzak vervangt.
• Wees extra voorzichtig bij het schoonmaken op trappen.
• Niet gebruiken om ontvlambare of brandbare vloeistoffen zoals benzine op te zuigen of te gebruiken in gebieden waar dergelijke vloeistoffen aanwezig kunnen zijn.
• Niet gebruiken om gipsplaat- of cementstof op te zuigen. Als u dit wel doet, vervalt de garantie.
• Niet gebruiken om brandende of rokende voorwerpen op te zuigen, zoals sigaretten, lucifers of hete as.
• Plaats na gebruik de stofzuigerslang en hulpstukken op hun plaats om struikelongevallen te voorkomen.
• Voor een geaard apparaat, sluit alleen aan op een correct geaard stopcontact. Zie aardingsinstructies.

Niet gebruiken als het tapijt (of de vloer) nat is.

BEWAAR DEZE INSTRUCTIES

DIT IS GEEN NATTE STOFZUIGER

ER KAN EEN ELEKTRISCHE SCHOK OPTREDEN BIJ GEBRUIK OP NATTE OPPERVLAKKEN

AARDINGSINSTRUCTIES

VOOR APPARATEN MET SNOER
Dit apparaat moet worden geaard. Als het apparaat defect raakt of kapot gaat, biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Uw stofzuigersysteem wordt geleverd met een elektrisch snoer met een aardingspin. Het wordt aanbevolen om deze stekker alleen te gebruiken met een geschikt stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen. Dit apparaat is bedoeld voor gebruik op een nominaal 120-volt circuit (alleen VS) of 230/250 volt circuits waar van toepassing, en heeft een geaarde stekker die eruitziet als de stekker die wordt getoond in Afbeelding A.

AFBEELDING A

Een tijdelijke adapter, die eruitziet als de adapter die is afgebeeld in Afbeelding B, kan worden gebruikt om deze stekker aan te sluiten op een 2-polig stopcontact, zoals weergegeven in Afbeelding B, als er geen correct geaard stopcontact beschikbaar is.

AFBEELDING B

De tijdelijke adapter mag alleen worden gebruikt totdat een correct geaard stopcontact (Afbeelding A) kan worden geïnstalleerd door een gekwalificeerde elektricien.

OPMERKING: Tijdelijke adapters zijn niet toegestaan in Canada.

De groen gekleurde vaste lip, nok of iets dergelijks, die uit de adapter steekt, moet worden aangesloten op een permanente aarde, zoals een correct geaarde contactdoosdeksel. Wanneer de adapter wordt gebruikt, moet deze op zijn plaats worden gehouden door een metalen schroef.

Een onjuiste aansluiting van de aardingsgeleider van de apparatuur kan leiden tot een risico op elektrische schokken. Neem contact op met een gekwalificeerde elektricien of uw installateur als u twijfelt of het stopcontact correct is geaard. Wijzig de stekker die bij het apparaat is geleverd niet - als deze niet in het stopcontact past, gebruik dan een tijdelijke adapter zoals afgebeeld en laat zo snel mogelijk een correct stopcontact installeren door een gekwalificeerde elektricien.

Uw stofzuiger heeft geen olie nodig. De lagers in de motor zijn gesmeerd en levenslang afgedicht. Voeg geen smeermiddel toe.
