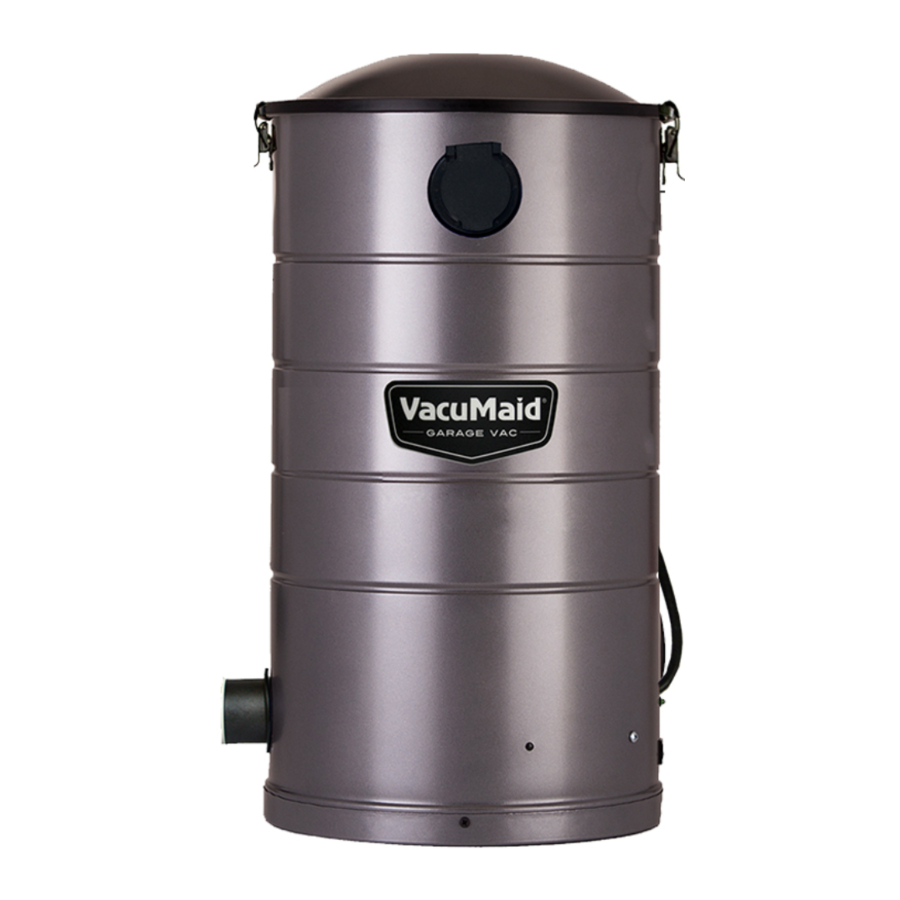

VacuMaid GV50PRO Handleiding

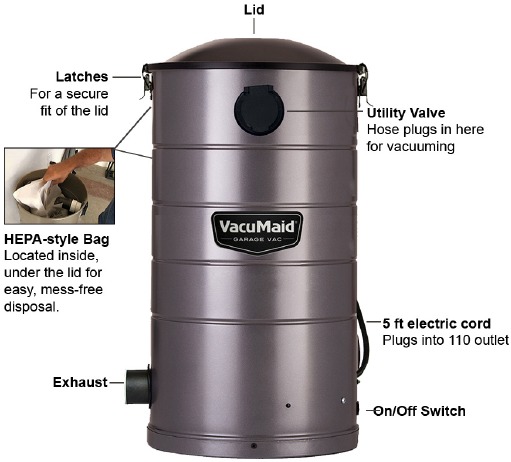

Onderdelen

Kan niet worden aangesloten voor gebruik als centrale stofzuiger.
NIET GEBRUIKEN ALS NATTE STOFZUIGER

Extra benodigdheden voor de installatie:

• Waterpas
• Rubberen hamer
• Elektrische boor
• 1/8" boor

(Indien montage op een stenen of betonnen muur, heeft u een steenboor & plastic of loden ankers nodig - niet meegeleverd)

Andere items inbegrepen bij dit systeem

Gereedschapsset voor standaard Garage Vac

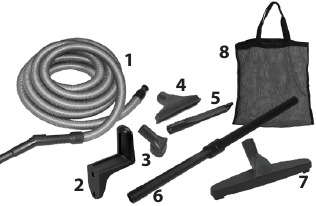

Gereedschapsset voor Garage Vac PRO

1. Slang
2. Slanghouder
3. Stofborstel
4. Bekledingsmondstuk
5. Kierenzuiger
6. Telescopische stang
7. Vloerborstel
8. Opbergtas voor gereedschap

Beschermplaat (PP101)
Deze plaat zou al in uw unit geïnstalleerd moeten zijn wanneer u deze ontvangt, net onder de HEPA-zak.
Zorg ervoor dat deze met de voorkant naar boven ligt en in de stofzuigerbus blijft zitten. (Zie "Eerste keer gebruiken" voor details.)

HEPA-zak (HPB2H)
Moet voor gebruik op de zaksteel worden geïnstalleerd.
Vervangingen worden verkocht in een verpakking van 3 stuks. Onderdeelnr.: HPB2HPK

Installatie & Montage

KIES DE MONTAGE LOCATIE

• De unit moet binnen 1,5 meter van een stopcontact worden gemonteerd. Gebruik geen verlengsnoer.
• De unit moet zo worden gemonteerd dat deze zich op een droge locatie bevindt en niet in de weg staat, maar nog steeds toegankelijk is voor het legen en toegang tot de gebruikskleppen.
  Aanbevolen montage: minimaal 30 cm tussen deksel van de unit en plafond of rekken.
• Installeer deze unit niet op een plaats waar de omgevingstemperatuur regelmatig hoger is dan 49 graden C.
• Stofzuigers moeten kunnen ademen...niet insluiten. Zorg ervoor dat u 15 cm van de zijwanden monteert.

DE WANDBEVESTIGING MONTEREN/GYPROC

Als u rechtstreeks vanuit de fabriek installeert, moet u eerst de wandbevestiging uit de unitbevestiging schuiven. Deze bevestigingen bevinden zich aan de achterkant van de unit. Er kan een lange smalle aluminium beugel zijn die ze bij elkaar houdt. Dit onderdeel is er voor verzenddoeleinden en kan worden weggegooid.

1. Zoek het midden van de stijl en monteer de wandbevestiging. Let op, de bevestiging wordt in het midden van de unit gemonteerd, dus u moet ongeveer 7,5 cm onder de gewenste hoogte van de unit monteren. Zie afb. 1 voor meer details. U moet de zak van de bovenkant van de unit kunnen verwijderen. Zorg ervoor dat u voldoende ruimte overlaat bij het monteren.

   Afb. 1
2. Gebruik de wandhangerbevestiging als sjabloon. Gebruik de twee verticale gaten (ongeveer 25 cm uit elkaar). Markeer vervolgens de locatie op de stijl.
3. Gebruik een 1/8" boor en boor twee geleidegaten voor deze twee verticale gaten.
4. Monteer de wandhangerbevestiging met de meegeleverde ringen en houtschroeven. (Zijdelingse doorvoerrubbers zijn voor trillingen. Gebruik de twee verticale gaten voor montage.)
5. Draai de schroeven vast totdat de ringen goed tegen de rubberen doorvoerrubbers zitten. (Afb. 2)


*Indien montage op een stenen of betonnen muur, boor de gaten met een steenboor en plaats plastic of loden ankers (niet inbegrepen). Indien montage op pleisterwerk, wandplaat of paneelwanden, zorg er dan voor dat de montagebouten in de stijlen gaan.

UNIT AAN DE MONTAGEBEVESTIGING BEVESTIGEN

Afb. 3
Monteer de VacuMaid Garage Vac door de bevestigde unitbevestiging op de wandbevestiging te schuiven (Afb. 3) en schuif deze omlaag totdat de unit stevig in de bevestiging rust.

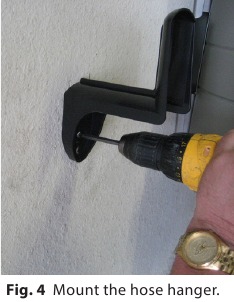

DE SLANGHOUDER MONTEREN

Monteer hoog genoeg zodat u uw slang slechts vier keer kunt lussen en toch de vloer vrijhoudt.
Boor gaten voor met een 1/8" boor. Monteer op de stijl met behulp van de twee meegeleverde schroeven. (Afb. 4)

EERSTE KEER GEBRUIKEN

Voordat u uw systeem voor de eerste keer gebruikt, volgt u deze 3 stappen.
De beschermplaat moet correct zijn geïnstalleerd om de stofzuiger te laten werken

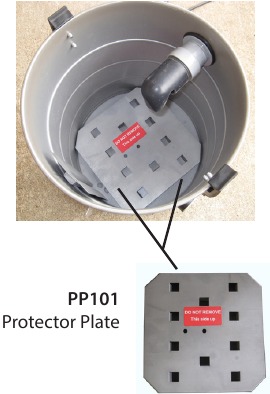

1. Zorg ervoor dat de PP101-beschermplaat op zijn plaats zit. Dit is nodig voor een goede zuigkracht.
   Til bij ontvangst van uw stofzuigersysteem het deksel eraf. De beschermplaat moet zich in de bus bevinden, net onder de HEPA-zak.
   De beschermplaat is correct geïnstalleerd wanneer deze plat ligt, met de punt naar beneden, direct onder de HEPA-zak. Het waarschuwingsetiket moet naar boven wijzen. De plaat biedt een barrière tussen de HEPA-zak en het gaasscherm. Hierdoor kan lucht circuleren waardoor de motor niet oververhit raakt.
   Gooi dit onderdeel niet weg.

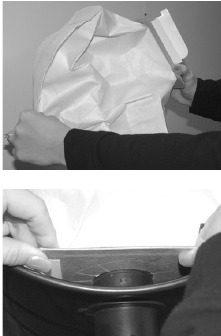

2. Installeer de HEPA-zak op de inlaat in de bus.
   Neem eerst de zak en zet hem volledig uit.
   Plaats hem vervolgens in de bus en schuif de pakking op de inlaatsteel totdat deze op zijn plaats valt in de rand die zich rond de inlaatsteel bevindt.
   Plaats het deksel terug op de vuilcontainer en zorg ervoor dat deze goed afdicht.

3. U moet de gebogen stang aan de slang bevestigen.
   Om dit te doen, draait u de stang naar LINKS terwijl u deze op de slang schroeft. Opmerking: dit is de tegenovergestelde richting van typische schroefdraad.


HERINNERING: dit is geen natte afzuiging en kan niet met vloeistof worden gebruikt. Als u dit wel doet, vervalt de garantie.

UW SYSTEEM GEBRUIKEN

De slang plaatsen
De slang wordt op het systeem aangesloten via de inlaat van de gebruiksklep aan de voorkant van de unit door de ronde deur te openen en de slang in te steken. (Afb. 1)
Zie hieronder voor het gebruik van uw accessoires & reinigingsgereedschap.

Aan/uit-schakelaar
Plaats de slang voordat u de unit inschakelt. Het systeem wordt in- en uitgeschakeld door de schakelaar aan de zijkant van de unit om te zetten.

UW ACCESSOIRES & REINIGINGSGEREEDSCHAP GEBRUIKEN

Telescopische stang
Biedt u extra lengte voor het reinigen van vloeren of het bereiken van hoge plaatsen.
Gebruiksaanwijzing: Aanpassen door

1. het ratelmechanisme in het midden van de stang te draaien om los te maken en uit te schuiven. Draai terug om vast te zetten.
2. Aanpassen door het ratelmechanisme in het midden van de stang in te drukken om los te maken en uit te schuiven.

Vloerborstel
Voor het reinigen van licht vuil & stof op harde vloeroppervlakken.
Gebruiksaanwijzing: Bevestig aan de telescopische stang en ga heen en weer over het te reinigen gebied.
Forceer de voorkant van de borstel niet naar beneden tijdens het vooruitgaan. Laat de borstel voorzichtig over de vloer glijden om grotere vuildeeltjes op te pakken.
(FT220 vloermondstuk wordt aanbevolen voor grotere vuildeeltjes. Apart verkrijgbaar)

REINIGINGSGEREEDSCHAP
Al het reinigingsgereedschap kan aan de slangmanchet of de telescopische stang worden bevestigd door stevig op het uiteinde te drukken.

1. Bekledingsmondstuk
   Werkt goed voor het reinigen van autobekleding & tapijt.

2. Kierenzuiger
   Reik in spleten en kieren die moeilijk te bereiken zijn.

3. Stofborstel
   Gebruik voor het afstoffen van planken, tafels, dashboards, enz.


Slanghouder Lus de slang ongeveer 4-5 keer aan de houder of lus de slang op de vloer en pak hem vervolgens op en hang hem aan de houder.

ONDERHOUD

Dit systeem maakt gebruik van een verzegelde HEPA-type zak. De massa van vuil en puin wordt door uw stofzuiger opgezogen en in de zak in uw vuilcontainer afgezet.

Uw vuilcontainer legen
Om ophoping te verwijderen, volgt u deze stappen:

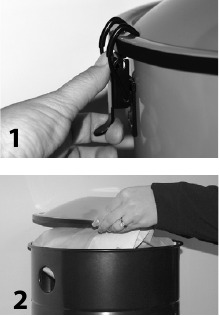

1. Verwijder het deksel door de klemmen los te haken & de grendels aan de bovenkant van de container los te maken. (Afb. 1) Til het deksel recht omhoog. (Afb. 2)

2. Verwijder de zak door de rubberen pakking die het gat in de papieren zak omringt, van de plastic inlaatsteel te schuiven die door de voorkant van de container steekt. (Afb. 3)

3. Zodra de zak van de inlaatsteel is verwijderd, sluit u de zak af door de achterkant van het lipje te verwijderen en het gat met de flap te bedekken. Druk op de flap zodat deze veilig over het gat sluit (Afb. 4). Dit helpt voorkomen dat vuil en stof ontsnappen. Til nu de papieren zak uit de vuilcontainer en plaats deze in een geschikte afvalcontainer.

4. Neem een nieuwe zak en zet hem volledig uit (Afb. 5).


Een nieuwe zak installeren

5. Plaats de zak in de container en schuif de rubberen pakking op de inlaatsteel totdat de rubberen pakking op zijn plaats valt in de rand die zich rond de inlaatsteel bevindt (Afb. 6).

6. Plaats het deksel voorzichtig terug op de vuilcontainer om ervoor te zorgen dat deze goed afdicht. Als u dit niet doet, kan dit een vacuümlek veroorzaken en de reinigingsefficiëntie van uw systeem verminderen. Zodra het deksel correct bovenop zit, zet u het vast met de grendels door de clip over de zijkant van het deksel te haken en op de hendel te drukken om op zijn plaats te vergrendelen. Herhaal dit voor elke kant.

Als de zak scheurt...
In het geval dat een zak scheurt terwijl deze in de unit zit, is het noodzakelijk om de plaat onder de zak op te tillen en het kleine scherm schoon te maken.

HOE VAAK MOET IK DE HEPA-ZAK CONTROLEREN OF LEGEN?
De zak moet worden vervangen of schoongemaakt wanneer er 7,5-15 cm vuil in zit of wanneer er een merkbare vermindering van de luchtstroom bij het reinigingsgereedschap is. In eerste instantie moet de vuilcontainer wekelijks worden gecontroleerd of geleegd totdat er een idee kan worden verkregen van hoe lang het duurt om de container half te vullen onder uw normale reinigingsroutine. Alle stofzuigersystemen werken effectiever als ze regelmatig worden geleegd. Onder geen enkele omstandigheid mag u uw vuilcontainer meer dan 3/4 vol laten worden voordat u hem leegt.

PROBLEEMOPLOSSING

De meeste problemen die zich ontwikkelen, kunnen gemakkelijk worden opgelost door de onderstaande voorgestelde oplossingen te volgen:

Apparaat start niet

• Zorg ervoor dat de unit is aangesloten.
• Zorg ervoor dat u het systeem hebt ingeschakeld.
• Controleer uw stroomonderbrekerpaneel. Zorg ervoor dat er niet te veel op dat circuit zit waardoor het wordt geactiveerd.

Lage zuigkracht of geen zuigkracht

• Zie eerst hierboven.
• Meestal wordt een lage zuigkracht veroorzaakt door een volle zak. Vervang uw zak. Zie Gebruiksaanwijzing voor details.
• Is het deksel van de vuilcontainer eraf of los? Zorg ervoor dat het deksel vierkant op de bovenkant van de container wordt geplaatst en dat de pakking niet is losgetrokken, anders kan er een vacuümlek ontstaan. Als de pakking los zit, bevestigt u deze opnieuw met contactcement of secondelijm.
• Is er een verstopping in de slang of het gereedschap? Koppel de slang los van de voedingsunit, gebruik een stomp voorwerp om de verstopping eruit te duwen. Als de verstopping zich in het gereedschap bevindt, verwijdert u deze.
• Zit de PP101-beschermplaat op zijn plaats? Til het deksel op. De metalen plaat moet zich net onder de HEPA-zak in de bus bevinden en plat liggen met de gladde kant naar boven.

ZAKVERVANGINGEN

HPB2HPK 3-pack HEPA-gefilterde zakken
Verkrijgbaar op AMAZON of op www.vacumaid.com

EXTRA'S & UPGRADES

HUISDIERENPAKKET

Geweldige aanvulling op uw VacuMaid-garagevac als u huisdieren in huis heeft. Niet alleen ongewenst haar van uw meubels verwijderen, maar ook van uw huisdieren. Geweldig om te verzorgen.

PERSONEELSVACUÜMPAKKET

Voor personeel dat op de werkplek schoonmaakt, waar ze bijzonder vuil of stoffig zijn door hun werkomgeving, zoals meel bij bakkerijen, metaalspanen in de molen, enz. Voor deze gespecialiseerde schoonmaakdoeleinden geeft deze gereedschapsset u de nodige hulpmiddelen voor het schoonmaken van het personeel. Gebruik om kleding af te zuigen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:
* Lees alle instructies voordat u dit apparaat gebruikt.

Om het risico op brand, elektrische schokken of letsel te verminderen:
* Volg altijd deze veiligheidsinstructies

• Verlaat de kamer niet wanneer de slang op de inlaat is aangesloten. Koppel de stroom los voordat u onderhoud uitvoert.
• Er kan een elektrische schok optreden als het apparaat op natte oppervlakken wordt gebruikt.
• Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk bij gebruik door of in de buurt van kinderen.
• Uitsluitend gebruiken zoals beschreven in deze handleiding. Gebruik alleen de aanbevolen hulpstukken.
• Niet gebruiken met een beschadigd snoer of stekker. Als het apparaat niet naar behoren werkt, is gevallen, beschadigd, buiten is achtergelaten of in water is gevallen, breng het dan terug naar een servicecentrum.
• Niet aan het snoer trekken of dragen, het snoer als handvat gebruiken, een deur op het snoer sluiten of het snoer langs scherpe randen of hoeken trekken. Laat het apparaat niet over het snoer lopen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Niet loskoppelen door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
• Raak de stekker of het apparaat niet met natte handen aan.
• Koppel de slang niet los van het systeem door aan de stofzuigerslang te trekken. Om de slang los te koppelen, pakt u de manchet vast, die zich aan het uiteinde van de slang bevindt, en trekt u deze er met een draaiende beweging uit.
• Steek niets in de stofzuigerinlaat of -openingen. Houd de inlaat vrij van dingen die de luchtstroom kunnen vertragen, zoals pluisjes, stof en haar. Gebruik het vacuümsysteem niet als iets een opening blokkeert.
• Als deze is uitgerust met een lucht-turbineborstel, koppel dan de stofzuigerslang los voordat u de borstel bevestigt. Houd vingers, handen en tenen uit de buurt van de basis van de borstel. Als u dit niet doet, kan dit leiden tot letsel door bewegende onderdelen.
• Niet bedoeld voor het opzuigen van nat afval. Niet gebruiken om vloeistoffen van welke aard dan ook op te zuigen. Als u dit doet, vervalt de garantie.
• In het geval dat de voedingseenheid nat wordt, gebruik het vacuümsysteem dan niet voordat het op de juiste manier is onderhouden en onderzocht door een servicemonteur of installateur.
• Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van de stok, andere openingen en bewegende delen.
• Indien uitgerust, gebruik uw vacuümsysteem niet zonder dat de stofzak op zijn plaats zit.
• Koppel het vacuümsysteem altijd los voordat u de vuilcontainer leegt of de stofzak vervangt.
• Wees extra voorzichtig bij het schoonmaken op trappen.
• Niet gebruiken om ontvlambare of brandbare vloeistoffen zoals benzine op te zuigen of te gebruiken in gebieden waar dergelijke vloeistoffen aanwezig kunnen zijn.
• Niet gebruiken om gipsplaat- of cementstof op te zuigen. Als u dit doet, vervalt de garantie.
• Zuig niets op dat brandt of rookt, zoals sigaretten, lucifers of hete as.
• Berg na gebruik de stofzuigerslang en hulpstukken op om struikelongevallen te voorkomen.
• Voor een geaard apparaat, sluit alleen aan op een correct geaard stopcontact. Zie aardingsinstructies.

Niet gebruiken als het tapijt (of de vloer) nat is.

BEWAAR DEZE INSTRUCTIES

* DIT IS GEEN NATTE STOFZUIGER *

ER KAN EEN ELEKTRISCHE SCHOK OPTREDEN ALS HET APPARAAT OP NATTE OPPERVLAKKEN WORDT GEBRUIKT

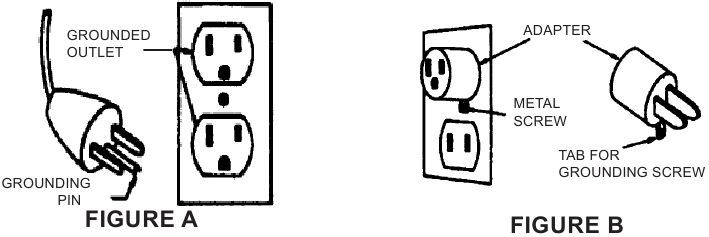

AARDINGSINSTRUCTIES

VOOR APPARATEN MET SNOER
Dit apparaat moet worden geaard. Als het apparaat defect raakt of kapot gaat, biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Uw vacuümsysteem wordt geleverd met een elektrisch snoer met een aardingspin. Het wordt aanbevolen om deze stekker alleen te gebruiken met een geschikt stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen. Dit apparaat is bedoeld voor gebruik op een nominaal circuit van 120 volt (alleen VS) of 230/250 volt-circuits, waar van toepassing, en heeft een geaarde stekker die eruitziet als de stekker die wordt weergegeven in figuur A. Een tijdelijke adapter, die eruitziet als de adapter die in figuur B wordt weergegeven, kan worden gebruikt om deze stekker aan te sluiten op een 2-polig stopcontact, zoals weergegeven in figuur B, als er geen correct geaard stopcontact beschikbaar is.

De tijdelijke adapter mag alleen worden gebruikt totdat een correct geaard stopcontact (figuur A) kan worden geïnstalleerd door een gekwalificeerde elektricien. OPMERKING: Tijdelijke adapters zijn niet toegestaan in Canada. De groen gekleurde stijve lip, nok of iets dergelijks, die uit de adapter steekt, moet worden aangesloten op een permanente aarde, zoals een correct geaard stopcontactdeksel. Wanneer de adapter wordt gebruikt, moet deze op zijn plaats worden gehouden door een metalen schroef.

Onjuiste aansluiting van de apparatuur - de aardingsgeleider kan een risico op elektrische schokken opleveren. Neem contact op met een gekwalificeerde elektricien of uw installateur als u twijfelt of het stopcontact correct is geaard. Wijzig de stekker die bij het apparaat is geleverd niet - als deze niet in het stopcontact past, gebruik dan een tijdelijke adapter zoals afgebeeld en laat zo snel mogelijk een correct stopcontact installeren door een gekwalificeerde elektricien.

Uw stofzuiger heeft geen olie nodig. De lagers in de motor zijn gesmeerd en afgedicht voor de levensduur. Voeg geen smeermiddel toe.

GARANTIE

HOE DEZE GARANTIE IN TE ROEPEN
Indien het ooit nodig mocht zijn om de rechten en privileges van deze garantie in te roepen tijdens de periode van geldigheid, dienen de volgende procedures te worden gevolgd:

1. Raadpleeg de bedienings- en onderhoudsinstructies om vast te stellen dat er daadwerkelijk een storing aan de stofzuiger is opgetreden.
2. Stel de VacuMaid-vertegenwoordiger op de hoogte via 1-800-221-1862 dat u een probleem hebt en beschrijf de aard van uw probleem.

LINDSAY MANUFACTURING, INC. / P.O. BOX 1708 / PONCA CITY, OK 74602

www.vacumaid.com • 1-800-221-1862

Voor vervangende zakken of om extra gereedschap of accessoires te bestellen,
bezoek ons op www.vacumaid.com
of bel ons op
1-800-221-1862

Om uw product online te registreren, gaat u naar
www.vacumaid.com/registration

VacuMaid
PO Box 1708
Ponca City, OK 74602
1-800-546-3729
