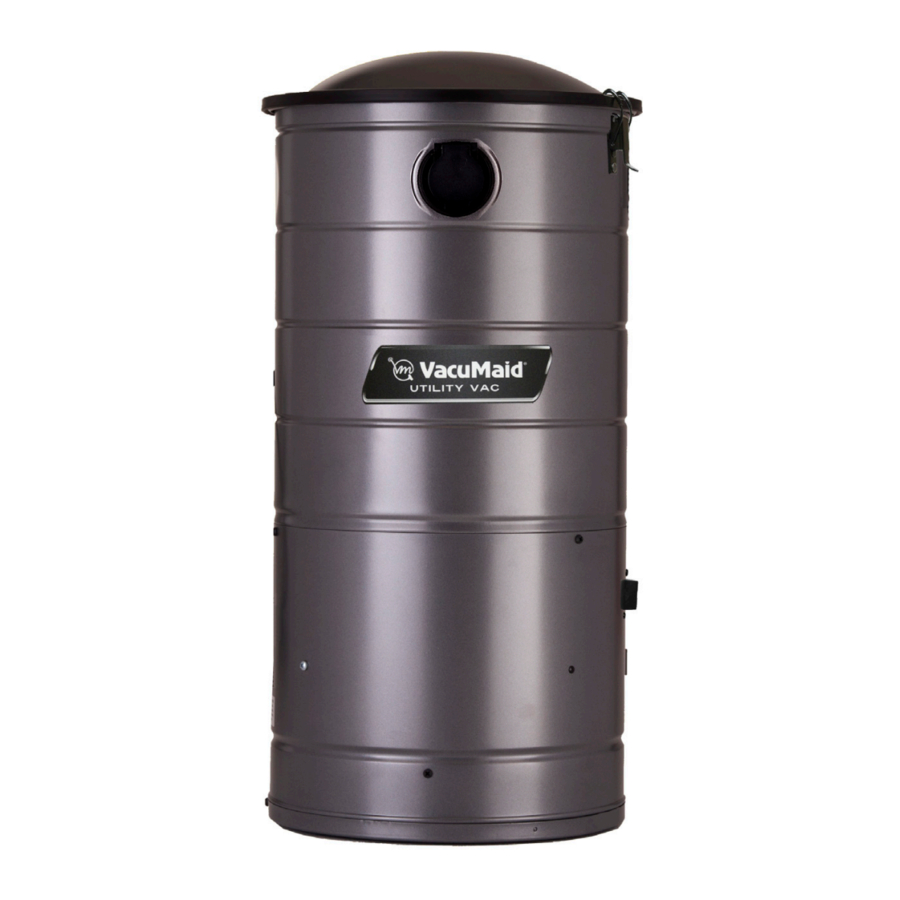

VacuMaid UV150CKP Handleiding

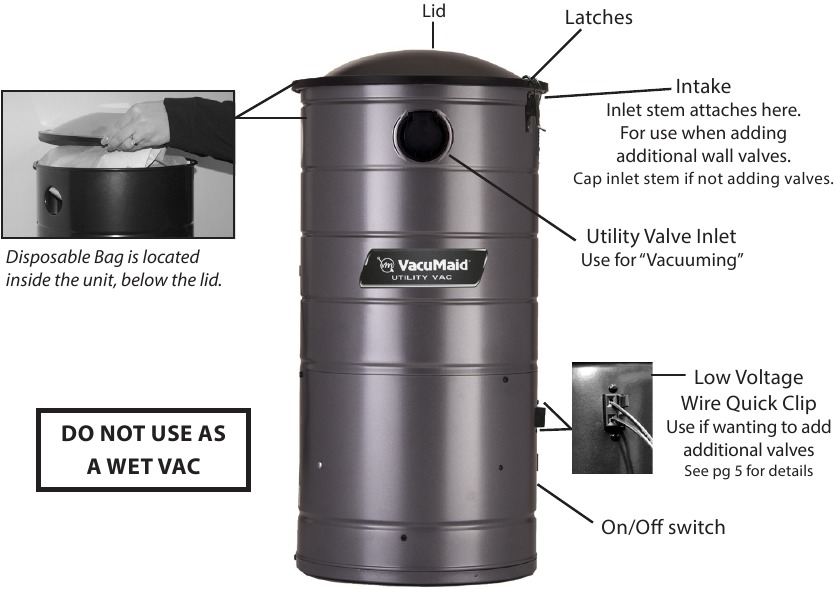

ONDERDELEN

VRAGEN OVER DE INSTALLATIE? BEL ONS OP 1-800-228-0285
Extra gereedschap nodig voor de installatie:

• Waterpas
• Rubber hamer
• Elektrische boor
• 1/8" boor

(Als u op een blok of betonnen muur monteert, hebt u een steenboor en plastic of loden ankers nodig - niet meegeleverd)

LET OP: Een stroomonderbreker van 20 ampère is vereist voor dit systeem.

Als u extra inlaatventielen aansluit, kunt u centrale stofzuigerslang of Schedule 40-pijp gebruiken. Als u Schedule 40 gebruikt, moet u een verloopstuk gebruiken bij het aansluiten op de inlaatnippel bij het apparaat. Zie "Extra hulpstukventielen toevoegen" voor meer informatie en "Extra kits en accessoires" voor inlaatventielkits.

Inlaatnippel
Wordt in de zijkant van het apparaat gestoken als u extra muurventielen wilt toevoegen. Zie "Eerste gebruik" voor details.

Inlaatnippeldop
Wordt gebruikt op het uiteinde van de inlaatnippel als er GEEN extra ventielen worden aangebracht.

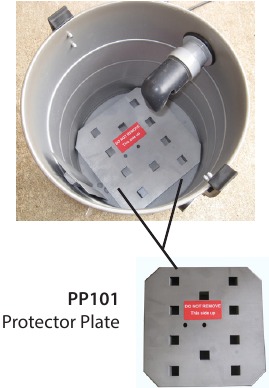

Beschermplaat (PP101)
Deze plaat moet al in uw apparaat zijn geïnstalleerd wanneer u deze ontvangt, net onder de HEPA-zak. Zorg ervoor dat deze met de goede kant naar boven ligt, met de pinnen naar beneden. (Zie "Eerste gebruik" voor details.)

Wegwerpzak met 2 gaten
Moet vóór gebruik op beide inlaatnippels worden geïnstalleerd. Zie "Onderhoud" voor details.
Vervangende zakken - Onderdeelnr.: HPB2HD 3-pack - Onderdeelnr. HPB2HDPK

SC12 Veiligheidsscherm
Bevindt zich in het apparaat bovenop de beschermplaat. (Zie "Eerste gebruik" voor details.)

INSTALLATIE EN MONTAGE

DE MONTAGEPLAATS KIEZEN

• Het apparaat moet binnen 1,5 meter van een stopcontact worden gemonteerd. Gebruik geen verlengsnoer.
• Het apparaat moet zo worden gemonteerd dat het zich op een droge plaats bevindt en niet in de weg staat, maar nog steeds toegankelijk is voor het legen en toegang tot de hulpstukventielen. Voorgestelde montage: minimaal 30 cm tussen het deksel van het apparaat en het plafond of de schappen.
• Installeer dit apparaat niet op een plaats waar de omgevingstemperatuur regelmatig hoger is dan 49 graden C.
• Stofzuigers moeten ademen... niet insluiten. Zorg ervoor dat u ze op 15 cm van de zijwanden monteert.

DE WANDBEUGEL MONTEREN/GYPROC

Als u rechtstreeks vanuit de fabriek installeert, moet u eerst de wandbeugel uit de apparaatbeugel schuiven. (Afb. 2) Deze beugels bevinden zich aan de achterkant van het apparaat. Er kan een lange, smalle aluminium steun aanwezig zijn die ze bij elkaar houdt. Dit onderdeel is er voor verzenddoeleinden en kan worden weggegooid.

Afb. 2 Om de montagebeugel te verwijderen zoals verzonden vanuit de fabriek, tikt u er lichtjes op met een hamer. De montagebeugel schuift naar beneden.

1. Zoek het midden van de stijl en monteer de wandbeugel. Let op: de beugel wordt in het midden van het apparaat gemonteerd, dus u moet ongeveer 7,5 cm onder de gewenste hoogte van het apparaat monteren. Zie afb. 1 voor meer informatie.

   Afb. 1 U moet de zak van de bovenkant van het apparaat kunnen verwijderen. Zorg ervoor dat u voldoende ruimte overlaat bij het monteren.
2. Gebruik de wandmontagebeugel als sjabloon. Gebruik de twee verticale gaten (ongeveer 25 cm uit elkaar). Markeer vervolgens de positie op de stijl.
3. Gebruik een 1/8" boor en boor twee geleidegaten voor deze twee verticale gaten.
4. Monteer de wandmontagebeugel met de meegeleverde sluitringen en houtdraadbouten. (De zijdelingse doorvoeren zijn voor trillingen. Gebruik de twee verticale gaten voor montage.)
5. Draai de schroeven vast totdat de sluitringen goed tegen de rubberen doorvoeren zitten. (Afb. 3)


*Als u op een blok of betonnen muur monteert, boort u de gaten met een steenboor en plaatst u plastic of loden ankers (niet meegeleverd). Als u op gips, wandplaat of paneelwanden monteert, zorg er dan voor dat de montagebouten in de stijlen komen.

HET APPARAAT AAN DE MONTAGEBEUGEL BEVESTIGEN

Monteer de VacuMaid Utility Vac door de bevestigde apparaatbeugel op de wandbeugel te schuiven (afb. 4) en schuif deze omlaag totdat het apparaat stevig in de beugel rust.

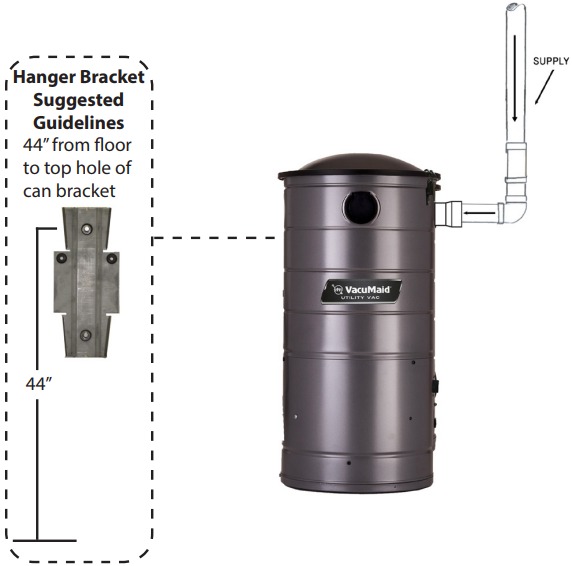

TYPISCH INSTALLATIEONTWERP VAN HET APPARAAT

LET OP:
* De voedingsunit moet op minstens 15 cm van de zijwand en de vloer worden gemonteerd. Laat minimaal 30 cm van het plafond of de schappen vrij.

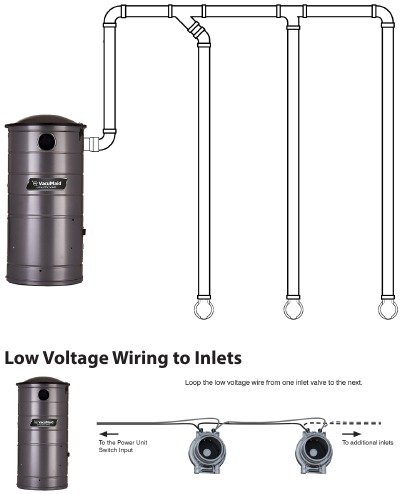

EXTRA HULPSTUKVENTIELEN TOEVOEGEN

(Optioneel)

Laagspanningsdraadverbindingen
Strip de draad, druk de Quick Clips naar rechts en steek de draad in de gaten.

Als u extra inlaatventielen aansluit, kunt u centrale stofzuigerslang of Schedule 40-pijp gebruiken. Als u Schedule 40 gebruikt, moet u verloopstukken gebruiken bij het aansluiten op de inlaatnippel bij het apparaat.

Inlaatventielkits verkrijgbaar. Zie "Extra kits en accessoires".

Als u vragen hebt, kunt u contact met ons opnemen via
1-800-228-0285
en rechtstreeks met de fabrikant spreken.

EERSTE GEBRUIK

Voordat u uw systeem voor de eerste keer gebruikt, volgt u deze 4 stappen.

De beschermplaat moet correct zijn geïnstalleerd om de stofzuiger te laten werken

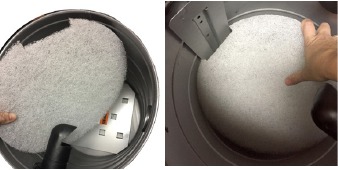

1. BESCHERMPLAAT
   Zorg ervoor dat de beschermplaat op zijn plaats zit. Dit is noodzakelijk voor een goede zuigkracht.
   Nadat u uw stofzuigersysteem hebt ontvangen, tilt u het deksel eraf. De beschermplaat moet zich in de container bevinden, net onder de wegwerpzak en het veiligheidsscherm (indien aanwezig).
   De beschermplaat is correct geïnstalleerd wanneer deze plat ligt, met de penzijde naar beneden, direct onder de wegwerpzak. Het waarschuwingslabel moet naar boven wijzen. De plaat vormt een barrière tussen de zak en het gaasscherm. Hierdoor kan de lucht circuleren, waardoor de motor niet oververhit raakt.
   Gooi dit onderdeel niet weg.

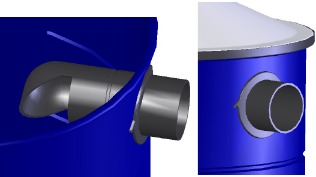

2. VEILIGHEIDSSCHERM
   Zorg ervoor dat het SC12 veiligheidsscherm correct is geïnstalleerd. Het komt bovenop de metalen beschermplaat in de bodem van de container.
   De gekerfde rand past rond het luchtkanaal. Druk op zijn plaats in de bodem van de container boven de beschermplaat.

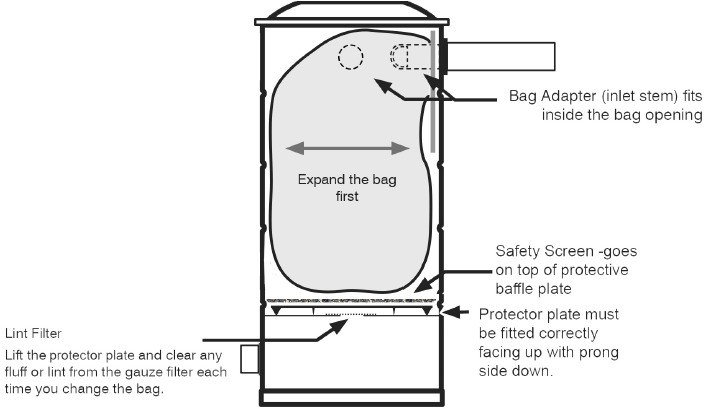

3. INLAATNIPPEL
   De inlaatnippel wordt voor verzenddoeleinden in het apparaat geleverd en moet vóór gebruik worden geïnstalleerd.
   Installeren: Steek de inlaatnippel helemaal in de bus. Mogelijk moet u eraan draaien om hem er helemaal in te krijgen. Er is een kleine haak die uit de flens van de inlaatnippel steekt. Draai de inlaatnippel zodat de haak aan de zijkant van de flens uitgelijnd is en naar 9 uur wijst (zie afbeelding 1a).
   Als u extra muurventielen of hulpstukventielen aanbrengt, wordt uw PVC-slang met een koppeling aan deze nippel bevestigd.



Als u geen extra ventielen aanbrengt en alleen het hulpstukventiel aan de voorkant van het apparaat gebruikt, MOET de witte inlaatnippeldop op het uiteinde van de inlaatnippel zitten. Als u dit niet doet, verliest u zuigkracht.

4. Installeer de HEPA-zak op de 2 inlaatnippels in de bus.
   Neem eerst de zak en zet hem volledig uit.
   Plaats hem vervolgens in de bus en schuif elke pakking op de inlaatnippels totdat ze op hun plaats vallen in de rand rond de inlaatnippels.
   Plaats het deksel op de vuilcontainer en zorg ervoor dat deze goed afgesloten is.



UW SYSTEEM GEBRUIKEN

Stofzuigen

De slang aansluiten
De slang wordt op het systeem aangesloten via de hulpstukventielinlaat aan de voorkant van het apparaat door de deur open te tillen en de slang erin te steken. (Afb. 1) Als uw systeem is aangesloten voor extra ventielen, steekt u de slang in het ventiel dat u wilt gebruiken. Er kan slechts één ventiel tegelijk worden gebruikt.

Indien aangesloten met extra ventielen:
Laat de aan/uit-schakelaar op UIT staan. Elk ventiel is bedraad met laagspanning en wordt ingeschakeld zodra de slang is aangesloten en wordt uitgeschakeld zodra de slang is verwijderd.

Als u het hulpstukventiel aan de voorkant van het apparaat gebruikt:
Steek de slang erin voordat u het apparaat inschakelt. Het systeem wordt in- en uitgeschakeld door de schakelaar aan de zijkant van het apparaat om te zetten.

HERINNERING: Dit is geen natte stofzuiger en kan niet met vloeistoffen worden gebruikt.
Als u dit wel doet, vervalt de garantie.

ONDERHOUD

Dit systeem maakt gebruik van een verzegelde HEPA-zak (Onderdeelnummer HPB2HD). De massa van vuil en afval wordt door uw stofzuiger opgezogen en in de zak in uw vuilreservoir gedeponeerd.

Uw vuilreservoir legen
Volg deze stappen om ophoping te verwijderen:

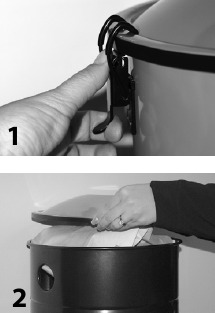

1. Verwijder het deksel door de klemmen los te maken en de vergrendelingen aan de bovenkant van het reservoir te openen. (Afb. 1) Til het deksel recht omhoog. (Afb. 2)

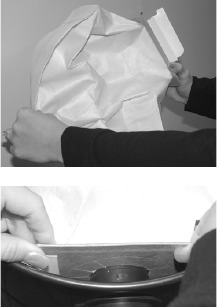

2. Verwijder de zak door de rubberen pakking die de gaten in de papieren zak omringt, van de plastic inlaatstelen te schuiven die door de voor- en zijkant van het reservoir steken. (Afb. 3)

3. Zodra de zak van de inlaatsteel is verwijderd, sluit u de zak af door de achterkant van de lipjes te verwijderen en de gaten met de flappen te bedekken. Druk op de flappen zodat ze stevig over de gaten sluiten (Afb. 4). Dit helpt voorkomen dat vuil en stof ontsnappen. Til nu de papieren zak uit het vuilreservoir en plaats deze in een geschikte afvalcontainer.

4. Neem een nieuwe zak en trek deze volledig uit (Afb. 5).


Een nieuwe zak plaatsen

5. Plaats de zak in het reservoir en schuif de rubberen pakkingen op elke inlaatsteel totdat de rubberen pakking op zijn plaats zakt in de rand die zich rond de inlaatsteel bevindt (Afb. 6). Doe dit voor beide inlaatstelen.

6. Plaats het deksel voorzichtig terug op het vuilreservoir om ervoor te zorgen dat het goed sluit. Als u dit niet doet, kan dit een vacuümlek veroorzaken en de reinigingsefficiëntie van uw systeem verminderen. Zodra het deksel correct is geplaatst, zet u het vast met de vergrendelingen door de clip over de zijkant van het deksel te haken en op de hendel te drukken om deze op zijn plaats te vergrendelen. Herhaal dit voor elke kant.

Als de zak scheurt...
In het geval dat een zak scheurt terwijl deze in de unit zit, is het noodzakelijk om de beschermplaat onder de zak op te tillen en het kleine gaas en het gekerfde veiligheidsscherm schoon te maken.

HOE VAAK MOET IK DE HEPA-ZAK CONTROLEREN OF LEGEN?
De zak moet worden vervangen of schoongemaakt als er 7 tot 15 cm vuil in zit, of wanneer er een merkbare vermindering van de luchtstroom bij het reinigingsgereedschap is. In eerste instantie moet het vuilreservoir wekelijks worden gecontroleerd of geleegd, totdat er een idee is van hoe lang het duurt om het reservoir tot de helft te vullen bij uw normale reinigingsroutine. Alle stofzuigersystemen werken effectiever als ze regelmatig worden geleegd. U mag uw vuilreservoir in geen geval meer dan 3/4 vol laten worden voordat u het leegt.

PROBLEEMOPLOSSING

De meeste problemen die zich ontwikkelen, kunnen eenvoudig worden opgelost door de onderstaande suggesties te volgen:

Apparaat werkt niet

• Zorg ervoor dat het apparaat is aangesloten.
• Zorg ervoor dat u het systeem hebt ingeschakeld.
• Controleer uw stroomonderbrekerpaneel. Zorg ervoor dat er niet te veel op dat circuit zit, waardoor het wordt uitgeschakeld.

Lage zuigkracht of geen zuigkracht

• Zie eerst de bovenstaande instructies.
• Meestal wordt een lage zuigkracht veroorzaakt door een volle zak. Vervang uw zak. Zie de bedieningsinstructies voor details.
• Is het deksel van het vuilreservoir los of verwijderd?
  Zorg ervoor dat het deksel recht op de bovenkant van het reservoir is geplaatst en dat de pakking niet is losgeraakt, anders kan er een vacuümlek ontstaan. Als de pakking los zit, bevestig deze dan opnieuw met contactlijm of secondelijm.
• Is er een verstopping in de slang of het gereedschap?
  Koppel de slang los van de motorunit en gebruik een stomp voorwerp om de verstopping eruit te duwen. Als de verstopping zich in het gereedschap bevindt, verwijder deze dan.
• Is de beschermplaat op zijn plaats?
  Til het deksel op. De metalen plaat moet zich net onder de HEPA-zak in het reservoir bevinden, plat liggend met de gladde kant naar boven en de puntige kant naar beneden.

EXTRA KITS & ACCESSOIRES

Verkrijgbaar op www.vacumaid.com of op Amazon.

CKP30/CKP50 - 30 ft. of 50 ft. Commerciële gereedschapskit

1. 1-1/4" Slang (30 of 50')
2. Slanghouder
3. Industriële kierenzuiger
4. Industriële bekledingszuiger

GKP30/GKP50 - 30 ft. of 50 ft. Garagekit

1. 1-1/4" Slang (30 of 50')
2. Slanghouder
3. Stofborstel
4. Bekledingszuiger
5. Kierenzuiger
6. Telescopische stang
7. Vloerborstel
8. Opbergtas voor gereedschap

MK3 - Geluiddemperkit
Ronde geluiddemper van 12", 90° medium sweep elleboog, 2 straatkoppelingen

UVK1 - Utility Valve Kit
1-1/4" plastic utility valve, twee reducerkoppelingen (2" naar schema 40), 90° sharp radius straatbocht

UVK3 - 3 Valve Utility Kit
Drie 1-1/4" plastic utility valves, vier reducerkoppelingen (2" naar schema 40), & drie 90° sharp radius straatbocht

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:
* Lees alle instructies voordat u dit apparaat gebruikt.

Om het risico op brand, elektrische schokken of letsel te verminderen:
* Volg altijd deze veiligheidsinstructies

• Verlaat de kamer niet wanneer de slang is aangesloten op de inlaat. Schakel de stroom uit voordat u onderhoud uitvoert.
• Er kan een elektrische schok optreden als het apparaat op natte oppervlakken wordt gebruikt.
• Niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk bij gebruik door of in de buurt van kinderen.
• Gebruik het apparaat alleen zoals beschreven in deze handleiding. Gebruik alleen de aanbevolen hulpstukken.
• Niet gebruiken met een beschadigd snoer of stekker. Als het apparaat niet naar behoren werkt, is gevallen, beschadigd, buiten heeft gestaan of in het water is gevallen, breng het dan terug naar een servicecentrum.
• Niet trekken of dragen aan het snoer, het snoer als handvat gebruiken, een deur over het snoer sluiten of het snoer langs scherpe randen of hoeken trekken. Laat het apparaat niet over het snoer rijden. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Niet loskoppelen door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
• Hanteer de stekker of het apparaat niet met natte handen.
• Koppel de slang niet los van het systeem door aan de stofzuigerslang te trekken. Om de slang los te koppelen, pakt u de manchet aan het uiteinde van de slang vast en trekt u deze er met een draaiende beweging uit.
• Steek niets in de stofzuigerinlaat of -openingen. Houd de inlaat vrij van dingen die de luchtstroom kunnen vertragen, zoals pluisjes, stof en haar. Gebruik het stofzuigersysteem niet als er iets een opening blokkeert.
• Als het apparaat is uitgerust met een luchtturbineborstel, koppel dan de stofzuigerslang los voordat u de borstel bevestigt. Houd vingers, handen en tenen uit de buurt van de basis van de borstel. Als u dit niet doet, kan dit leiden tot letsel door bewegende delen.
• Niet bedoeld voor het opzuigen van natte stoffen. Niet gebruiken om vloeistoffen van welke aard dan ook op te zuigen. Als u dit wel doet, vervalt de garantie.
• In het geval dat de motorunit nat wordt, gebruik het stofzuigersysteem dan niet totdat het op de juiste manier is onderhouden en onderzocht door een servicemonteur of installateur.
• Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van de stang, andere openingen en bewegende delen.
• Indien aanwezig, gebruik uw stofzuigersysteem niet zonder dat de stofzak is geplaatst.
• Koppel altijd het stofzuigersysteem los voordat u het vuilreservoir leegt of de stofzak vervangt.
• Wees extra voorzichtig bij het schoonmaken van trappen.
• Niet gebruiken om ontvlambare of brandbare vloeistoffen op te zuigen, zoals benzine, of gebruiken in gebieden waar dergelijke vloeistoffen aanwezig kunnen zijn.
• Niet gebruiken om gipsplaat- of cementstof op te zuigen. Als u dit wel doet, vervalt de garantie.
• Zuig geen brandende of rokende voorwerpen op, zoals sigaretten, lucifers of hete as.
• Plaats na gebruik de stofzuigerslang en de hulpstukken terug om struikelongevallen te voorkomen.
• Sluit een geaard apparaat alleen aan op een correct geaard stopcontact. Zie aardingsinstructies.

Niet gebruiken als het tapijt (of de vloer) nat is.

BEWAAR DEZE INSTRUCTIES

* DIT IS GEEN WATERSTOFZUIGER *

ER KAN EEN ELEKTRISCHE SCHOK OPTREDEN ALS HET APPARAAT OP NATTE OPPERVLAKKEN WORDT GEBRUIKT

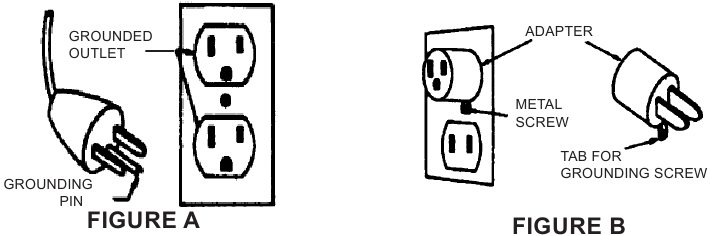

AARDINGSINSTRUCTIES

VOOR APPARATEN MET SNOER
Dit apparaat moet geaard zijn. Als het apparaat defect raakt of kapot gaat, biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Uw stofzuigersysteem wordt geleverd met een elektrisch snoer met een aardingspen. Het wordt aanbevolen om deze stekker alleen te gebruiken met een geschikt stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften. Dit apparaat is bedoeld voor gebruik op een nominaal circuit van 120 volt (alleen VS) of 230/250 volt-circuits waar van toepassing, en heeft een geaarde stekker die eruitziet als de stekker die in afbeelding A wordt getoond. Een tijdelijke adapter, die eruitziet als de adapter die in afbeelding B wordt geïllustreerd, kan worden gebruikt om deze stekker aan te sluiten op een 2-polig stopcontact, zoals weergegeven in afbeelding B, als er geen correct geaard stopcontact beschikbaar is.

De tijdelijke adapter mag alleen worden gebruikt totdat een correct geaard stopcontact (afbeelding A) kan worden geïnstalleerd door een gekwalificeerde elektricien. OPMERKING: Tijdelijke adapters zijn niet toegestaan in Canada. De groene, starre lip, de nok of iets dergelijks, die uit de adapter steekt, moet worden aangesloten op een permanente aarde, zoals een correct geaarde stopcontactdoosdeksel. Wanneer de adapter wordt gebruikt, moet deze op zijn plaats worden gehouden met een metalen schroef.

Een onjuiste aansluiting van de aardingsgeleider van de apparatuur kan leiden tot een risico op elektrische schokken. Neem contact op met een gekwalificeerde elektricien of uw installateur als u twijfelt of het stopcontact correct is geaard. Wijzig de stekker die bij het apparaat is geleverd niet - als deze niet in het stopcontact past, gebruik dan een tijdelijke adapter zoals afgebeeld en laat zo snel mogelijk een correct stopcontact installeren door een gekwalificeerde elektricien.

Uw stofzuiger heeft geen olie nodig. De lagers in de motor zijn gesmeerd en afgedicht voor de levensduur. Voeg geen smeermiddel toe.

GARANTIE

HOE DEZE GARANTIE IN TE ROEPEN
Indien het ooit nodig mocht zijn om de rechten en privileges van deze Garantie in te roepen tijdens de geldigheidsperiode, dienen de volgende procedures te worden gevolgd:

1. Raadpleeg de bedienings- en onderhoudsinstructies om vast te stellen dat er daadwerkelijk een storing aan de stofzuiger is opgetreden.
2. Stel de VACUMAID-vertegenwoordiger op de hoogte via 1-800-228-0285 dat u een probleem heeft en beschrijf de aard van uw probleem.

LINDSAY MANUFACTURING, INC. / P.O. BOX 1708 / PONCA CITY, OK 74602

Neem contact met ons op voor gratis technische ondersteuning en installatie- of productvragen.
1-800-228-0285
Spreek rechtstreeks met de fabrikant.

Voor vervangende zakken of om extra gereedschap of accessoires te bestellen,
bezoek ons op www.vacumaid.com
of bel ons op
1-800-228-0285

Om uw product online te registreren, gaat u naar
www.vacumaid.com/registration

VacuMaid
PO Box 1708
Ponca City, OK 74602
1-800-228-0285
