Wacom Pen Display-handleiding

OVER DE HANDLEIDING

Dit document biedt snelle toegang tot informatie over de pendisplay. De informatie is gemeenschappelijk voor Windows- en Macintosh-computers en er worden schermafbeeldingen van Windows weergegeven, tenzij anders vermeld.

Opmerking: deze handleiding bevat geen informatie voor het installeren van de pendisplay. Raadpleeg de installatiehandleiding van uw product voor meer informatie over het installeren van de pendisplay.

• KLEINE HOOFDLETTERS worden gebruikt om de namen van toetsenbordtoetsen, dialoogvensters en opties van het configuratiescherm te identificeren.
• De volgende soorten informatie zijn niet bij dit product inbegrepen: informatie over uw specifieke computerhardware of besturingssysteem, of informatie over uw toepassingssoftware. Uw beste bron voor deze informatie is de set handleidingen en schijven die bij uw hardware, besturingssysteem of toepassing zijn geleverd.
• Veel grafische toepassingen hebben ingebouwde ondersteuning voor pendisplay-functies (zoals drukgevoeligheid). Bezoek de website van Wacom voor een lijst met toepassingen die deze functies ondersteunen. Raadpleeg de instructies in de handleidingen van die toepassing voor informatie over hoe u de pendisplay-functies het beste kunt gebruiken binnen een specifieke toepassing.

AANPASSEN

Nadat u de basisbeginselen van het gebruik van uw pendisplay onder de knie hebt, wilt u wellicht de werking van het product aanpassen. Dit hoofdstuk beschrijft hoe u het Wacom Tablet-configuratiescherm gebruikt om uw pendisplay- en peninstellingen aan te passen.
Gevorderde gebruikers kunnen leren hoe ze het pendisplay verder kunnen optimaliseren door toepassingsspecifieke instellingen te maken.

HET CONFIGURATIESCHERM OPENEN

Gebruik de pen op het pendisplay om het Wacom Tablet-configuratiescherm te openen:

• Windows. Klik op de Windows START-knop en kies ALLE PROGRAMMA'S. Selecteer vervolgens WACOM TABLET en kies de optie WACOM TABLET PROPERTIES.
• Macintosh. Open SYSTEEMVOORKEUREN vanaf het Dock, het Apple-menu of vanuit de map APPLICATIES. Klik vervolgens op het WACOM TABLET-pictogram.

Nadat u het configuratiescherm hebt geopend, kunt u beginnen met het aanpassen van het pendisplay.
Opmerking: Gebruikersspecifieke voorkeuren worden ondersteund. Na het inloggen kan elke gebruiker zijn persoonlijke instellingen aanpassen in het Wacom Tablet-configuratiescherm. Als u naar een andere gebruiker overschakelt, worden automatisch de instellingen voor die gebruiker geladen.

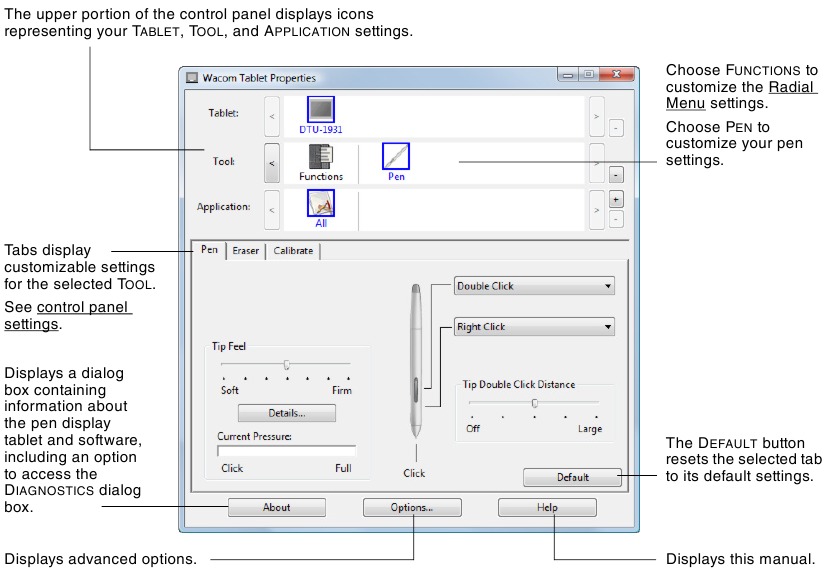

OVERZICHT VAN HET CONFIGURATIESCHERM

Gebruik het Wacom Tablet-configuratiescherm om het pendisplay aan te passen.

Experimenteer met verschillende instellingen in het configuratiescherm om te ontdekken wat het beste voor u werkt. Alle wijzigingen die u aanbrengt, worden onmiddellijk van kracht, maar u kunt altijd op DEFAULT (STANDAARD) klikken om een tabblad terug te zetten naar de fabrieksinstellingen.
Er zijn knopinfo beschikbaar voor de meeste items in het configuratiescherm. Plaats de schermcursor op een item en laat deze daar rusten. Na enkele ogenblikken verschijnt de knopinfo.
Daarnaast kunnen uw toetsenbordtab en pijltjestoetsen worden gebruikt om door het configuratiescherm te navigeren.

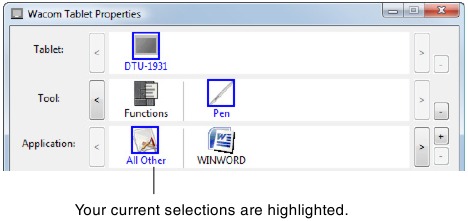

Configuratieschermlijsten en -tabbladen: Met de TABLET-, TOOL- en APPLICATION-lijsten van het configuratiescherm kunt u de tablet, tool of applicatie selecteren waarvan u de instellingen wilt wijzigen. Om toolinstellingen te wijzigen, opent u het configuratiescherm en kiest u FUNCTIONS (FUNCTIES) of PEN. Zie het apparaat aanpassen voor meer informatie.

De TABLET-lijst toont een pictogram voor elke ondersteunde tablet die op uw systeem is geïnstalleerd. Alle instellingen die onder deze lijst worden weergegeven, zijn van toepassing op de geselecteerde tablet.
De TOOL-lijst toont een pictogram voor de tablet FUNCTIONS (FUNCTIES) en voor de PEN.
Opmerking: Wanneer de pen voor het eerst op de tablet wordt gebruikt, wordt deze automatisch toegevoegd aan de TOOL-lijst en werkt deze met de standaardinstellingen.
Met de APPLICATION-lijst kunt u TOOL-instellingen definiëren die alleen van toepassing zijn op een specifieke applicatie. Zie toepassingsspecifieke instellingen.
Zie ook meerdere tablets installeren.
Opmerking: De APPLICATION-lijst is bedoeld voor gevorderde gebruikers. Het is niet nodig om applicaties te selecteren of toe te voegen om uw pen aan te passen.

INSTELLINGEN VAN HET CONFIGURATIESCHERM

Gebruik deze secties als referentie wanneer u met het Wacom-tabletconfiguratiescherm werkt; ze bieden gedetailleerde informatie over elk tabblad en enkele van de meer complexe onderwerpen. Veel van de secties bevatten ook handige aanpassingstips.

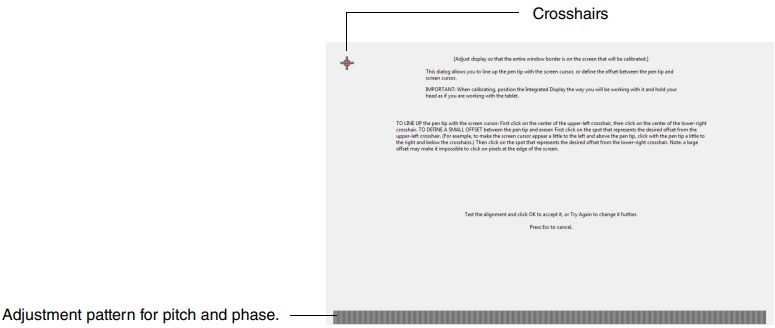

HET SCHERM KALIBREREN

U moet de pennenbeeldschermtablet kalibreren om de cursorpositie op het scherm uit te lijnen met de positie van de pen op het beeldscherm. Dit is vereist om te corrigeren voor parallax die wordt veroorzaakt door het afdekglas en de coating van het beeldscherm. Zet het pennenbeeldscherm in de werkpositie en volg de onderstaande procedure.

Wanneer u een VGA-verbinding met het pennenbeeldscherm gebruikt, moet u ervoor zorgen dat de lcd-monitor goed is afgesteld voordat u de tablet kalibreert.

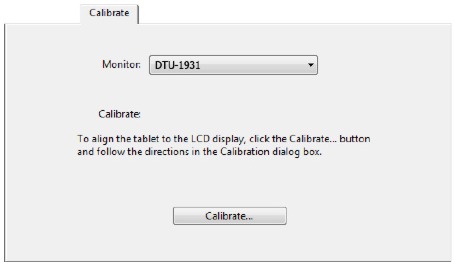

1. Selecteer in het Wacom-tabletconfiguratiescherm de PEN in de TOOL-lijst en selecteer vervolgens het tabblad CALIBRATE (KALIBREREN).

2. Als u met meerdere monitoren werkt, selecteert u de MONITOR-optie die overeenkomt met het pennenbeeldscherm. (Alleen monitoren die zijn ingesteld op een van de resoluties die door het pennenbeeldscherm worden ondersteund, worden in de lijst weergegeven.)
3. Klik op de knop CALIBRATE... (KALIBREREN...) om het kalibratiescherm te activeren.
4. Houd de pen vast en positioneer uw hoofd zoals u normaal doet wanneer u met het pennenbeeldscherm werkt. Gebruik de punt van de pen om op het midden van het kruis in de linkerbovenhoek te klikken.

5. Klik vervolgens op het midden van het kruis dat in de rechteronderhoek wordt weergegeven.
6. Test de uitlijning door de pen op een paar verschillende punten op het scherm te plaatsen. Klik op OK om de kalibratie te accepteren. Klik op TRY AGAIN (OPNIEUW PROBEREN) om opnieuw te kalibreren.
   Lees zeker de aanwijzingen in het kalibratiescherm voor gedetailleerde instructies en aanvullende opties. De kalibratie-instelling is van toepassing op alle toepassingen.

Opmerking: Als er meer dan één pennenbeeldschermtablet op uw systeem is geïnstalleerd, moet u ervoor zorgen dat u het pennenbeeldscherm selecteert waarmee u werkt in de TABLET-lijst (TABLET) van het configuratiescherm.

Raadpleeg de installatiehandleiding en hardwarehandleiding voor het pennenbeeldscherm voor meer informatie over het aanpassen van pitch en fase voor een VGA-verbinding.

Tip: Als u de schermcursor liever iets verschoven ziet ten opzichte van de werkelijke positie van de punt van de pen, kalibreert u door te klikken op een plek die die verschuiving van het kruis laat zien. Om bijvoorbeeld de schermcursor 1/10 inch boven en links van de penpunt te laten verschijnen, kalibreert u door te klikken op een plek 1/10 inch onder en rechts van het kruis.

HET APPARAAT AANPASSEN

Het aanpassen van uw pen is eenvoudig. Open eerst het configuratiescherm van de Wacom-tablet met behulp van de pen. De pen wordt geselecteerd in de lijst TOOL en de juiste tabbladen worden weergegeven. Selecteer een tabblad en kies uit de beschikbare opties.

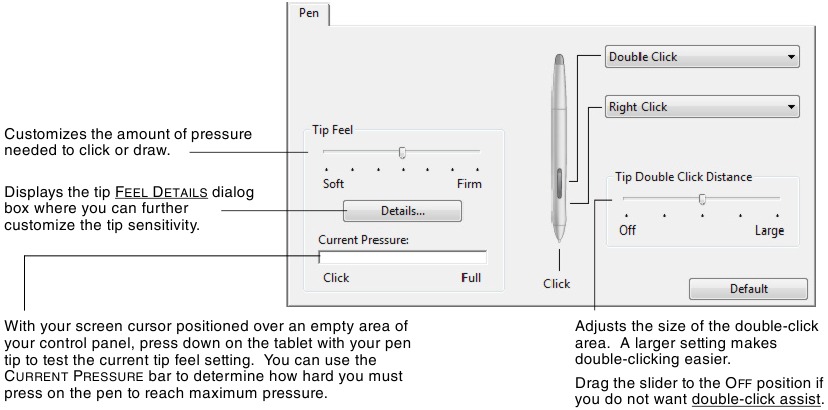

TIPGEVOEL EN DUBBELKLIK AANPASSEN
Om de tipgevoeligheid van uw pen aan te passen, selecteert u het tabblad PEN. Gebruik een zachte tipinstelling om brede penseelstreken te maken of om met een lichte aanraking te klikken. Gebruik een stevige tipinstelling voor maximale controle bij het tekenen van dunne lijnen.

Tips:

• Gebruik een zacht TIPGEVOEL voor een breder scala aan drukwaarden bij de meeste drukgevoelige toepassingen.
• In sommige toepassingen kan een zachte drukinstelling ervoor zorgen dat de pen overdreven reageert - elke kleine druk op de pen wordt op het scherm vergroot. Als u dit ervaart, probeer dan een stevigere TIPGEVOEL-instelling.
• Om dubbelklikken gemakkelijker te maken, vergroot u het tikgebied dat een dubbelklik accepteert (de dubbelklikafstand).
  Opmerking: Een grote dubbelklikafstand kan een vertraging veroorzaken aan het begin van uw penseelstreken in sommige tekentoepassingen. Als u dergelijke effecten opmerkt, probeer dan een kleinere dubbelklikafstand in te stellen en de zijschakelaar te gebruiken om te dubbelklikken.

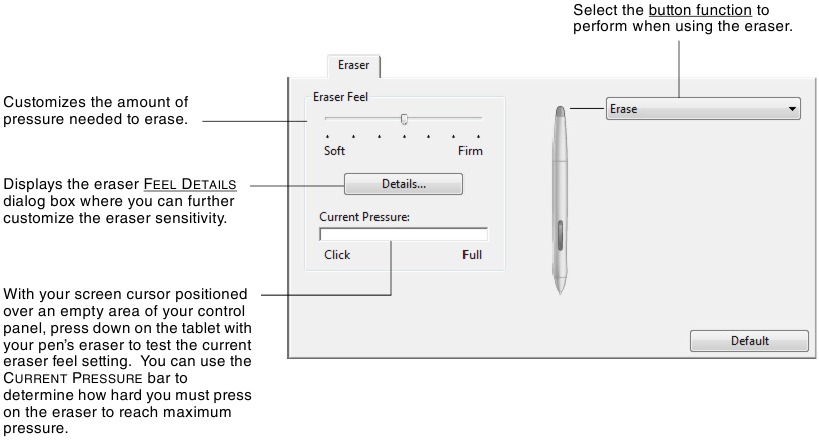

WISSERGEVOEL AANPASSEN
Om de wissersgevoeligheid van uw pen aan te passen, selecteert u het tabblad WISSER.
Opmerking: Sommige productconfiguraties kunnen een pen zonder wisser bevatten.

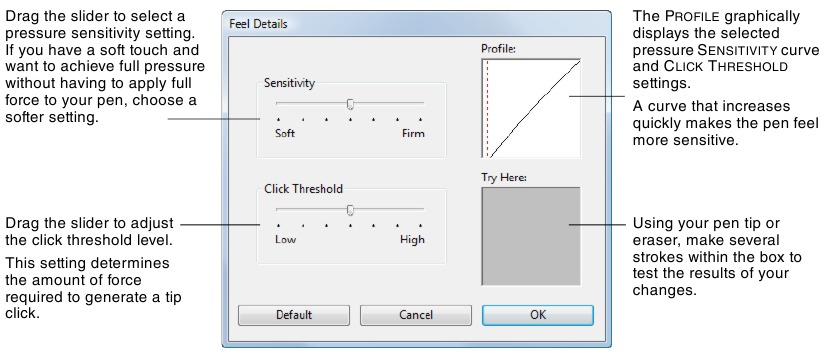

GEAVANCEERDE DRUKINSTELLINGEN VOOR TIP EN WISSER
Om de drukinstellingen voor de tip of wisser verder aan te passen, klikt u op het tabblad PEN of WISSER op de knop DETAILS... om het dialoogvenster GEVOELSDETAILS weer te geven. Met de opties in dit dialoogvenster kunt u de drukgevoeligheid en klikdrempelinstellingen van de tip of wisser onafhankelijk van elkaar wijzigen. (Op de tabbladen PEN en WISSER worden deze instellingen gelijktijdig aangepast met de schuifregelaar TIPGEVOEL of WISSERGEVOEL.)

De schuifregelaar TIPGEVOEL of WISSERGEVOEL overschrijft de detaildrukinstellingen. Als u de detailinstellingen aanpast en vervolgens de schuifregelaar sleept, worden uw detailinstellingen verwijderd.

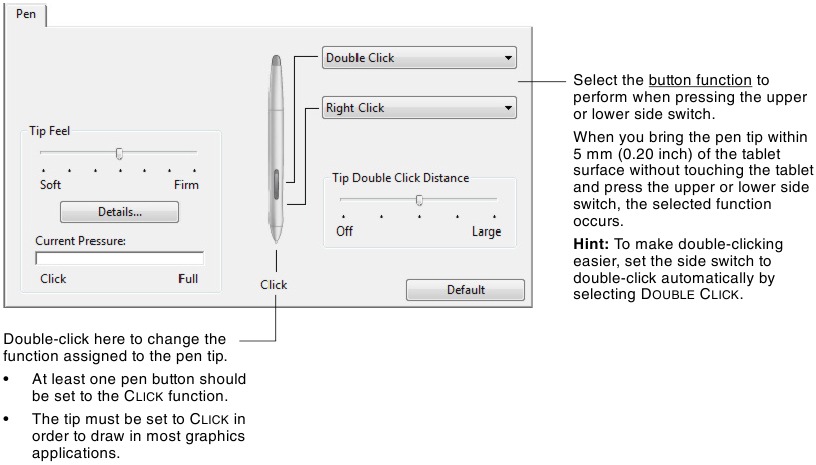

DE KNOPPEN AANPASSEN
Selecteer het tabblad PEN om de functies te wijzigen die zijn toegewezen aan de zijschakelaars en de tip van uw pen.
Opmerking: Sommige productconfiguraties kunnen een pen zonder zijschakelaars bevatten.

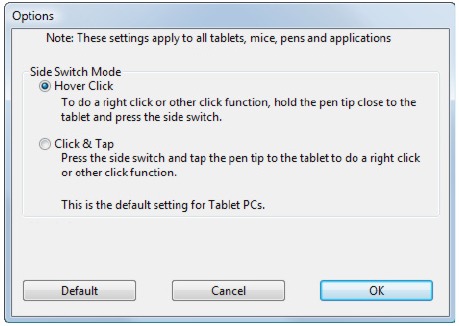

Opmerking: U kunt de ZIJSCHAKELAARMODUS wijzigen zodat deze het beste past bij de manier waarop u de pen wilt gebruiken bij het maken van rechtermuisklikken of andere klikfuncties.
Om toegang te krijgen tot de instellingen van de ZIJSCHAKELAARMODUS, klikt u op de knop OPTIES... onderaan het configuratiescherm. In het dialoogvenster OPTIES dat verschijnt:

• Selecteer HOVERKLIK om klikfuncties uit te voeren zonder de penpunt op het tabletoppervlak te raken.
• Wanneer KLIKKEN & TIKKEN is geselecteerd, moet u op de zijschakelaar drukken terwijl u de penpunt op het tabletoppervlak aanraakt om een klikfunctie uit te voeren. KLIKKEN & TIKKEN maakt de nauwkeurige plaatsing van uw klikfuncties mogelijk en is de standaardinstelling voor Tablet-pc's.

KNOPFUNCTIES

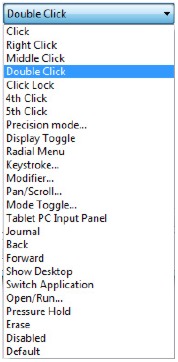

De volgende opties zijn beschikbaar voor pen- of Radiaal Menu-instellingen. Houd er rekening mee dat niet alle opties beschikbaar zijn voor alle bedieningselementen of pen display-modellen.

KLIKKEN. Deze optie simuleert een primaire muisknopklik. Zorg ervoor dat ten minste één knop deze functie uitvoert, zodat u altijd kunt navigeren en klikken.
DUBBELKLIKKEN. Simuleert een dubbelklik. Gebruik deze functie in plaats van twee keer met de punt van uw pen te tikken voor eenvoudiger dubbelklikken.
MIDDELSTE KLIK. Simuleert een middelste muisknopklik.
RECHTS KLIKKEN. Simuleert een rechtermuisknopklik, die een contextmenu weergeeft.
KLIKVERGRENDELING. Simuleert het ingedrukt houden van de primaire muisknop. Druk eenmaal op de penknop om de klikvergrendeling te starten. Druk nogmaals op de knop om de klikvergrendeling vrij te geven. Klikvergrendeling is handig voor het slepen van objecten of het selecteren van tekstblokken.
4E KLIK. Simuleert een 4e muisknopklik.
TERUG. Simuleert de opdracht TERUG in browsertoepassingen.
5E KLIK. Simuleert een 5e muisknopklik.
VOORUIT. Simuleert de opdracht VOORUIT in browsertoepassingen.
PAN/SCROLLEN. Hiermee kunt u een document of afbeelding in elke richting binnen het actieve venster verplaatsen met uw Wacom-pen.
DOOR TOEPASSING GEDEFINIEERD. Rapporteert alleen het knopnummer aan de toepassing. Dit is voor toepassingen, zoals CAD-programma's, die ingebouwde tabletondersteuning hebben.
STANDAARD. Zet een knop terug naar de standaardinstelling.
UITGESCHAKELD. Schakelt de knopfunctie uit.
WISSEN. Standaardinstelling voor de wisser. Raadpleeg uw hardwarehandleiding voor informatie over het gebruik van de wisser.
INKT OVERSCHAKELEN. (Macintosh.) Schakelt de functie "overal schrijven" van Inkwell in en uit. Inkwell herkent en converteert uw handschrift automatisch naar tekst en voegt het in een document in. Inkt moet zijn ingeschakeld om deze functie te laten werken. Raadpleeg uw Macintosh-help voor informatie over het werken met Inkwell.
TOETSAANSLAG.. Hiermee kunt u toetsaanslagen simuleren.
MODUS OVERSCHAKELEN.. Schakelt tussen pen- en muismodus.
AANPASSING.. Hiermee kunt u aanpassingstoetsen simuleren.
OPENEN/UITVOEREN... Opent een toepassing, bestand of script.
DRUK VASTHOUDEN. Vergrendelt de druk op het huidige drukniveau totdat de knop wordt losgelaten. U kunt bijvoorbeeld schilderen met drukgevoeligheid totdat u de penseelgrootte bereikt die u wilt. U kunt vervolgens op de knop drukken en blijven schilderen met dezelfde penseelgrootte totdat de knop wordt losgelaten.
PRECISIEMODUS. Wijzigt de mapping rond de huidige penpuntpositie zodanig dat u de pen twee keer zo ver moet bewegen om de schermcursor dezelfde afstand op het beeldscherm te laten afleggen. Om te activeren, houdt u een penknop ingedrukt waaraan de functie is toegewezen. Het loslaten van de knop keert terug naar normale mapping.
WEERGAVE OVERSCHAKELEN. Voor systemen met meerdere monitoren. Hiermee kunt u de schermcursor schakelen tussen het pennenbeeldscherm en uw andere beeldschermen. Wanneer geselecteerd, kan uw product worden gebruikt als een pennenbeeldscherm (de schermcursor bevindt zich op de locatie van de penpunt) of als een standaard Wacom-tablet (de schermcursor kan over het hele bureaublad of extra beeldschermen worden verplaatst). Zie werken met Weergave overschakelen voor meer informatie.
RADIAAL MENU. Geeft een Radiaal Menu weer op uw scherm. Elk niveau van het hiërarchische menu bestaat uit acht menusegmenten die verschillende functies en opties kunnen bevatten om uit te kiezen.
JOURNAAL. (Windows Vista- en Tablet PC-systemen die Microsoft Journal bevatten.) Opent Microsoft Journal.
TABLET PC-INVOERPANEEL. (Tablet-pc's en Windows Vista-systemen die het Tablet PC-invoerpaneel ondersteunen.) Opent het Tablet PC-invoerpaneel wanneer u op een penknop drukt die op deze functie is ingesteld.
BUREAUBLAD WEERGEVEN. Minimaliseert alle open vensters om een schoon bureaublad weer te geven.
TOEPASSING OVERSCHAKELEN. Roept het dialoogvenster voor het overschakelen van toepassingen op met de focus op de volgende open toepassing. Op Windows Vista-systemen met Aero wordt Flip 3D geactiveerd met de focus op de volgende open toepassingen.
EXPOSÉ. (Macintosh.) Rangschikt alle open vensters naast elkaar.

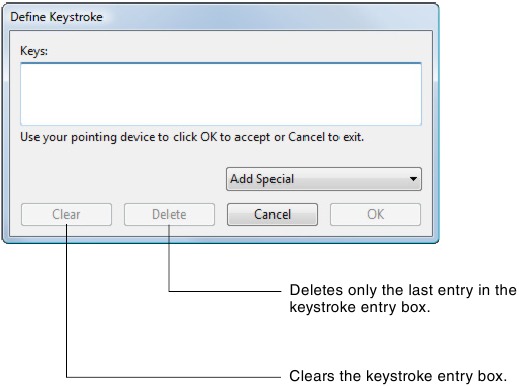

• TOETSEN.. Hiermee kunt u toetsaanslagen simuleren. Door deze optie te selecteren, wordt het dialoogvenster TOETSDEFINITIE weergegeven, waar u een toetsaanslag of toetsaanslagreeks kunt invoeren om af te spelen.
  U kunt handmatig een toetsaanslag of toetsaanslagcombinatie invoeren in het invoervak TOETSEN. Toetsaanslagcombinaties kunnen letters, cijfers, functietoetsen (zoals F3) en modificatietoetsen (zoals SHIFT, ALT of CTRL voor Windows, of SHIFT, OPTION, COMMAND en CONTROL voor Macintosh) bevatten.
  U kunt ook speciale toetsaanslagen of toetsaanslagcombinaties selecteren in het vervolgkeuzemenu SPECIALE TOEVOEGEN.
  Wanneer u een selectie maakt, wordt deze toegevoegd aan het invoervak TOETSEN.
  Nadat u een toetsaanslag of toetsaanslagreeks hebt gedefinieerd, klikt u op OK.


Omdat de ENTER-toets (Windows) en de RETURN-toets (Macintosh) kunnen worden geselecteerd als een gedefinieerde toetsaanslag, kunnen ze niet worden gebruikt om OK te selecteren. U moet uw pen gebruiken om op de knop OK te klikken.

Voer desgevraagd een naam in voor de toetsaanslagdefinitie. De naam wordt weergegeven bij de respectieve bediening of in het Radiaal Menu, indien van toepassing.
U kunt verschillende toetsaanslagfuncties maken voor verschillende toepassingen. Zie toepassingsspecifieke instellingen voor meer informatie.

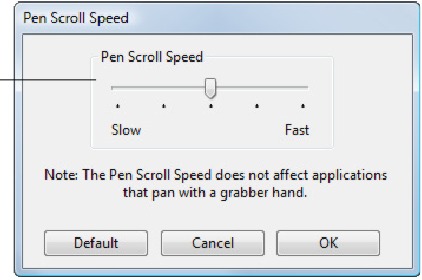

• PAN/SCROLLEN. Hiermee kunt u een document of afbeelding in elke richting binnen het actieve toepassingsvenster verplaatsen door op een knop te drukken die is ingesteld voor PAN/SCROLLEN en vervolgens met de penpunt over het actieve gebied van de tablet te slepen.
  Wanneer u PAN/SCROLLEN selecteert, vraagt het dialoogvenster PENSCHOLLSNEHEID u om een scrollsnelheid in te stellen die zal worden gebruikt in toepassingen die geen grabberhand (pixelniveau) pannen binnen een document of afbeelding ondersteunen.
  Terwijl u de penpunt beweegt, wordt het document of de afbeelding verplaatst om de richting van de penbeweging op de tablet te volgen. Laat de knop los of til de penpunt van het tabletoppervlak wanneer u klaar bent.
  In sommige toepassingsvensters volgt het document de schermcursor precies terwijl u de penpunt beweegt, terwijl het in andere eenvoudigweg in dezelfde algemene richting beweegt als de schermcursor.

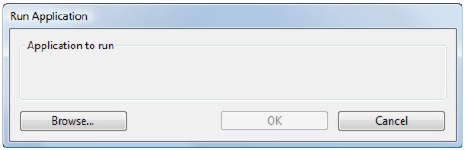

• OPENEN/UITVOEREN.. Opent een dialoogvenster waarin u een specifieke toepassing, bestand of script kunt selecteren om te starten.
  Klik op BLADEREN... om een toepassing, bestand of script te zoeken om te starten. De selectie die u maakt, verschijnt in het vak TOEPASSING OM UIT TE VOEREN.
  Klik op OK om de selectie te accepteren. Het dialoogvenster wordt gesloten en de optie OPENEN/UITVOEREN... die u hebt geselecteerd, wordt toegewezen als uw penknopoptie.
  Als uw selectie voor het Radiaal Menu is, wordt deze weergegeven in het Radiaal Menu.

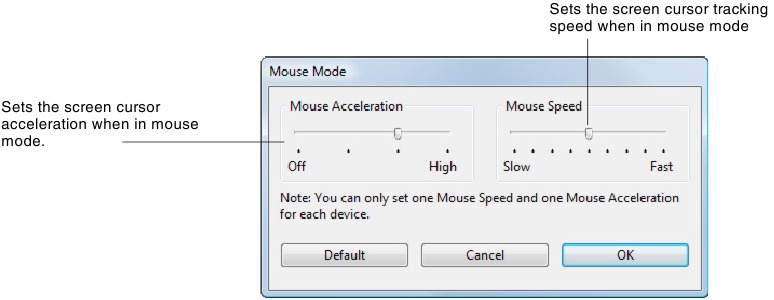

• MODUS OVERSCHAKELEN.. Schakelt tussen penmodus en muismodus. Wanneer u voor het eerst een penknop instelt op MODUS OVERSCHAKELEN..., wordt het dialoogvenster MUISMODUS weergegeven, waar u de muisversnelling en -snelheid kunt aanpassen.
  Opmerking: Muismodusinstellingen zijn toegankelijk vanaf een aantal verschillende locaties binnen het configuratiescherm. Voor elke pen en toepassing die u aanpast, kan echter slechts één INSTELLING VOOR MUISVERSNELLING en -SNELHEID worden gemaakt.

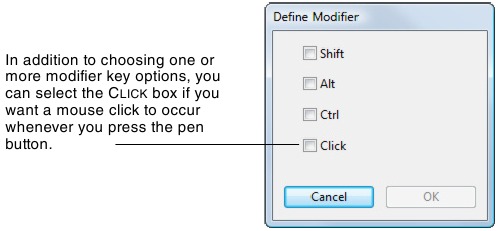

• AANPASSING.. Hiermee kunt u modificatietoets(en) simuleren (zoals SHIFT, ALT of CTRL voor Windows, of SHIFT, OPTION, COMMAND en CONTROL voor Macintosh). Veel toepassingen gebruiken modificatietoetsen om de grootte of plaatsing van objecten te beperken.


HET BEELDSCHERM GEBRUIKEN MET ANDERE MONITOREN
Wanneer u met het pennenbeeldscherm en extra monitoren op hetzelfde systeem werkt, is de beweging van de schermcursor op de standaardmonitoren afhankelijk van uw systeemconfiguratie.
Als een tweede monitor is aangesloten in de spiegelmodus, tonen zowel het pennenbeeldscherm als de andere monitor identieke beelden en bewegingen van de schermcursor.
Als u het pennenbeeldscherm gebruikt met andere monitoren in de uitgebreide monitormodus, hebt u verschillende opties voor het navigeren op de andere monitoren:

• Stel een penzijschakelaar in op de functie WEERGAVE OVERSCHAKELEN. U kunt vervolgens op de knop drukken om de schermcursor te schakelen tussen het pennenbeeldscherm en uw andere beeldschermen. Uw product kan bijvoorbeeld worden gebruikt als een pennenbeeldscherm (de schermcursor bevindt zich op de locatie van de penpunt) of worden overgeschakeld voor gebruik als een standaard Wacom-tablet (de schermcursor kan over het hele bureaublad of extra beeldschermen worden verplaatst). Zie werken met Weergave overschakelen voor meer informatie.
• Stel een van de penzijschakelaars in op MODUS OVERSCHAKELEN. U kunt dan snel schakelen tussen de penmodus voor het werken op het pennenbeeldscherm en de muismodus voor het werken op de andere monitoren.

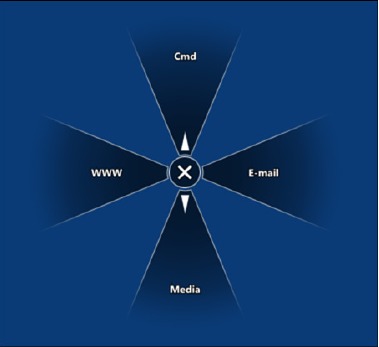

HET RADIALE MENU GEBRUIKEN EN AANPASSEN

Om het Radiale Menu weer te geven, stelt u een penknop in op de functie RADIALE MENU. Wanneer u op die knop drukt, wordt het Radiale Menu weergegeven. Het menu wordt over het hele bureaublad weergegeven.

• Het hiërarchische Radiale Menu wordt in een cirkelvorm weergegeven. Elk niveau van het menu bestaat uit acht bedieningssegmenten die verschillende functies en opties kunnen bevatten om uit te kiezen.
• Selecteer een beschikbare optie door erop te klikken in het Radiale Menu.
• Het menu sluit nadat u een selectie hebt gemaakt. Om het Radiale Menu te sluiten zonder een selectie te maken, klikt u op de 'X' in het midden van het menu of op een bedieningssegment waaraan geen functie is toegewezen. U kunt ook nogmaals op de knop drukken die wordt gebruikt om het menu weer te geven.

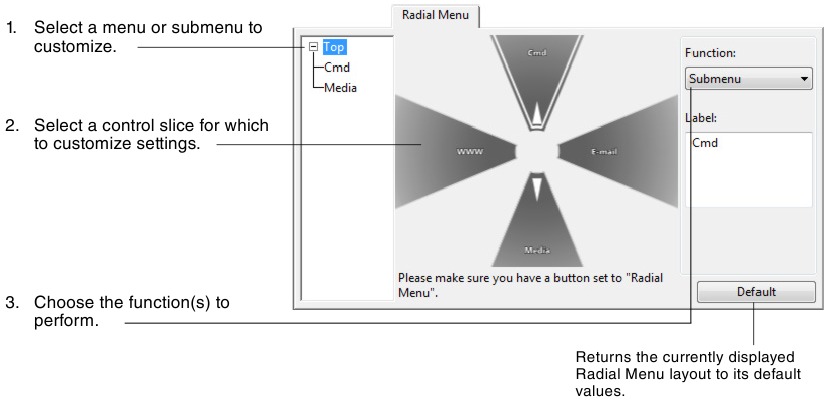

Gebruik het tabblad RADIALE MENU om de beschikbare functies in het Radiale Menu aan te passen.

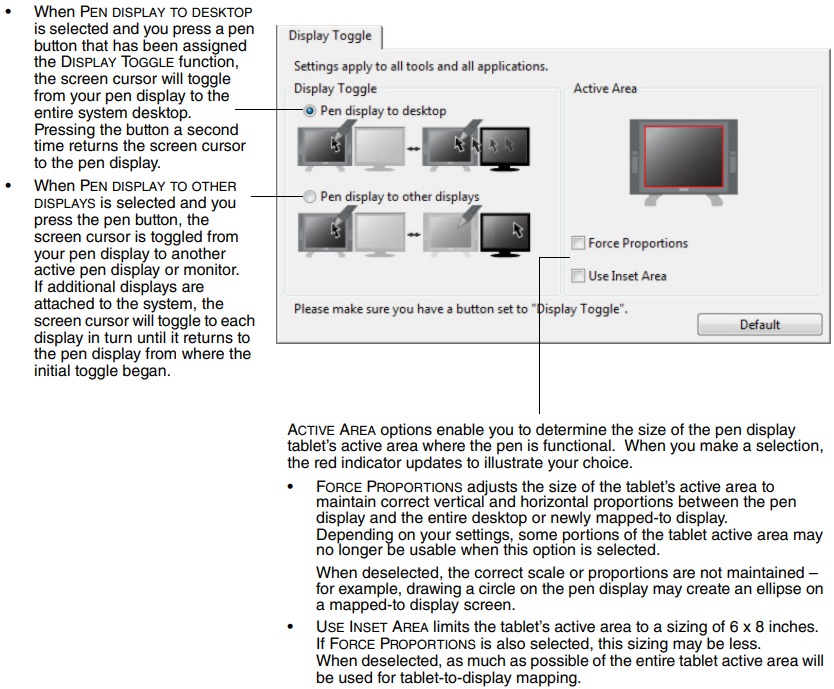

WERKEN MET DISPLAY TOGGLE

DISPLAY TOGGLE is alleen beschikbaar op systemen met meerdere monitors. Met de functie kunt u uw pen op de penschermtablet gebruiken om de schermcursor naar een willekeurig scherm op uw systeem te navigeren. Nadat u een zijschakelaar van de pen hebt ingesteld op de functie DISPLAY TOGGLE, kunt u op die knop drukken om de schermcursor te schakelen tussen de penschermtablet en uw andere schermen. Uw product kan bijvoorbeeld worden gebruikt als een penscherm waarbij de schermcursor op de punt van de pen is geplaatst, of worden omgeschakeld voor gebruik als een standaard Wacom-tablet waarbij de schermcursor over het hele bureaublad of extra schermen kan worden verplaatst.
Wanneer u het Wacom Tablet-configuratiescherm opent en het penscherm de geselecteerde tablet is, is het tabblad DISPLAY TOGGLE beschikbaar als het systeem twee of meer schermen heeft. Op het tabblad DISPLAY TOGGLE kunt u definiëren hoe de tabletmapping wordt toegepast op elk geschakeld scherm.

Als u toepassingsspecifieke instellingen gebruikt met DISPLAY TOGGLE, zorg er dan voor dat elke aangepaste toepassing in de lijst TOEPASSING (inclusief ALLE OVERIGE) een penknop heeft die is toegewezen aan DISPLAY TOGGLE.

TOEPASSINGSSPECIFIEKE INSTELLINGEN

Mogelijk wilt u uw pen aanpassen voor gebruik met een bepaalde toepassing. U wilt bijvoorbeeld een harde pendrukinstelling in de ene toepassing en een zachte drukinstelling in een andere toepassing. Met de lijst TOEPASSING kunt u een afzonderlijke toepassing aan de lijst toevoegen en vervolgens uw instellingen voor die toepassing aanpassen.

• Wanneer er geen toepassingsspecifieke instellingen zijn gemaakt en de pen is geselecteerd in de lijst HULPMIDDEL, geeft de lijst TOEPASSING het pictogram ALLE weer met hulpmiddelinstellingen die van toepassing zijn op al uw toepassingen. In het onderstaande voorbeeld zijn er geen toepassingsspecifieke instellingen toegevoegd voor de PEN, dus het pictogram ALLE wordt weergegeven en de PEN heeft dezelfde instellingen in alle toepassingen.

• Wanneer toepassingsspecifieke instellingen worden toegevoegd aan de lijst TOEPASSING, verandert het pictogram ALLE in ALLE OVERIGE en wordt er een toepassingspictogram weergegeven voor de nieuw toegevoegde toepassing(en). In het volgende voorbeeld zijn er toepassingsspecifieke instellingen toegevoegd voor de PEN.
  In het onderstaande voorbeeld geldt het volgende: als u het pictogram ALLE OVERIGE selecteert en wijzigingen aanbrengt in de tabbladinstellingen, zijn uw wijzigingen van toepassing op de PEN in alle toepassingen, behalve de toepassingen die u aan de lijst TOEPASSING hebt toegevoegd. Als u een toepassingspictogram selecteert en wijzigingen aanbrengt in de tabbladinstellingen, zijn uw wijzigingen alleen van toepassing op de PEN terwijl u die toepassing gebruikt.


Wanneer u toepassingsspecifieke instellingen maakt, maakt u een afzonderlijke groep instellingen voor de geselecteerde pen en toepassing. Zie de volgende secties voor meer informatie:
Een toepassingsspecifieke instelling maken
Toepassingsspecifieke instellingen wijzigen
Toepassingsspecifieke instellingen verwijderen

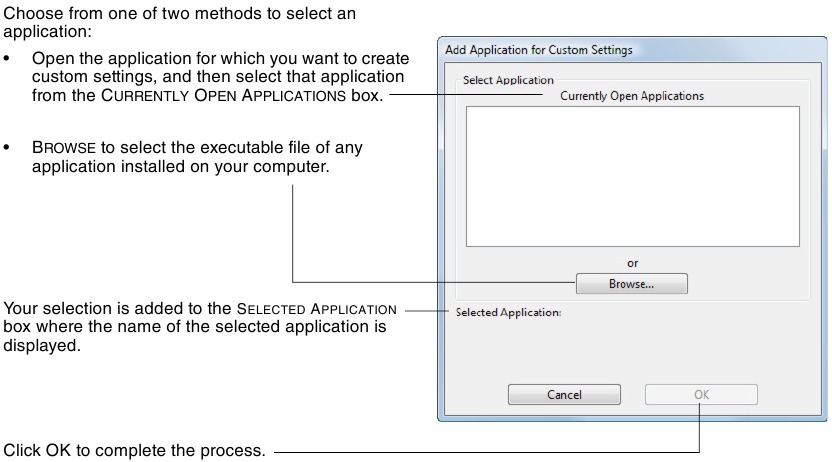

EEN TOEPASSINGSSPECIFIEKE INSTELLING MAKEN
Om een toepassingsspecifieke instelling te maken, kiest u eerst het penscherm en de pen waarvoor u een toepassingsspecifieke instelling wilt maken. Klik vervolgens op de knop [ + ] van de lijst TOEPASSING om het dialoogvenster TOEPASSING TOEVOEGEN VOOR AANGEPASTE INSTELLINGEN weer te geven.
Opmerking: Als twee programma's dezelfde naam van het uitvoerbare bestand hebben, delen ze dezelfde aangepaste instellingen.
Nadat u een toepassing hebt toegevoegd, verschijnt het pictogram ervan in de lijst TOEPASSING wanneer de pen is geselecteerd in de lijst HULPMIDDEL. Selecteer de toepassing en pas vervolgens de tabbladinstellingen van het configuratiescherm aan voor uw pen en de geselecteerde toepassing.
Nadat u toepassingsspecifieke instellingen hebt gemaakt, gebruiken toepassingen die niet op deze manier zijn aangepast de HULPMIDDEL-instellingen voor ALLE OVERIGE.
Tip: Pas eerst de instellingen voor één toepassing aan. Wanneer u vertrouwd bent met het proces, kunt u meer toepassingsspecifieke instellingen maken.

TOEPASSINGSSPECIFIEKE INSTELLINGEN WIJZIGEN
Om de peninstellingen voor een specifieke toepassing te wijzigen, selecteert u PEN en de toepassing en past u vervolgens de tabbladinstellingen aan.

TOEPASSINGSSPECIFIEKE INSTELLINGEN VERWIJDEREN
Om een toepassingsspecifieke instelling te verwijderen:

1. Selecteer in de lijst HULPMIDDEL de PEN. Selecteer vervolgens in de lijst TOEPASSING de toepassing die u uit de lijst wilt verwijderen.
2. Klik op de knop [ – ] van de lijst TOEPASSING. Klik in het dialoogvenster dat verschijnt op VERWIJDEREN om uw selectie te bevestigen. De geselecteerde toepassing wordt uit de lijst verwijderd, samen met alle aangepaste peninstellingen die u ervoor hebt gemaakt.

Tip: Om snel alle toepassingsspecifieke instellingen van de pen te verwijderen, verwijdert u de PEN uit de lijst HULPMIDDEL. Plaats de pen vervolgens terug op het penscherm. De PEN wordt terug aan de lijst HULPMIDDEL toegevoegd met de standaardinstellingen.

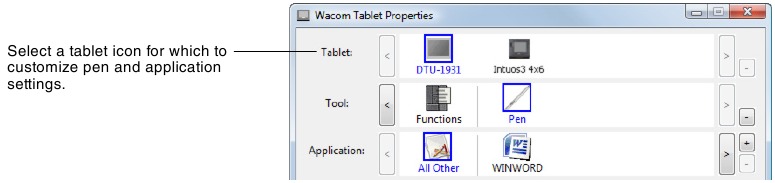

MEERDERE TABLETS INSTALLEREN

De lijst TABLET geeft een pictogram weer voor elke ondersteunde tablet die op uw systeem is gedetecteerd en stelt u in staat om de tablet te selecteren waarop uw wijzigingen van toepassing zijn.

Om een nieuwe tablet toe te voegen, sluit u deze aan op uw computer.

• Voor USB-tablets doorzoekt het systeem de USB-poorten. Wanneer de nieuwe tablet is gevonden, wordt deze automatisch geïnitialiseerd.
• Als er meerdere tablets zijn geïnstalleerd, wordt de tablet die wordt gebruikt om het Wacom Tablet-configuratiescherm te openen, geselecteerd als de standaardtablet.

Om een van de meerdere tablets uit het stuurprogramma te verwijderen, selecteert u in het Wacom Tablet-configuratiescherm de tablet die moet worden verwijderd en klikt u op de knop [ – ] naast de lijst TABLET. Houd er rekening mee dat u uw computer opnieuw moet opstarten voordat u de tablet opnieuw aan het stuurprogramma kunt toevoegen.

GLOSSARY

Actief gebied. Het gebied van de pendisplaytablet waar uw pen wordt gedetecteerd.
Applicatiespecifieke instellingen. Pendisplay-tool en tabletinstellingen die zijn aangepast voor individuele applicaties. Het Wacom Tablet-configuratiescherm stelt u in staat om de pen aan te passen zodat deze zich uniek gedraagt in verschillende applicaties. Uw applicatiespecifieke instellingen zijn van kracht wanneer u de applicatie gebruikt. Zie ook applicatiespecifieke instellingen.
Aspect. De verhouding tussen de verticale en horizontale afmeting van het actieve gebied van de pendisplaytablet.
Klikkracht. De hoeveelheid kracht die u op de punt van uw pen moet uitoefenen om een klik te laten plaatsvinden.
Dubbelklikassistent. Een functie van het Wacom Tablet-configuratiescherm die het gemakkelijker maakt om te dubbelklikken door de grootte van de dubbelklikafstand in te stellen.
Dubbelklikafstand. De maximale afstand (in schermpixels) die de cursor kan bewegen tussen klikken en toch worden geaccepteerd als een dubbelklik. Het vergroten van de dubbelklikafstand maakt dubbelklikken gemakkelijker, maar kan een vertraging in penseelstreken veroorzaken in sommige grafische applicaties.
Dubbelkliksnelheid. De maximale tijd die kan verstrijken tussen klikken en toch worden geaccepteerd als een dubbelklik.
Applicatie die gum herkent. Een softwareapplicatie met ingebouwde ondersteuning voor de pengum. Deze applicaties maken op verschillende manieren gebruik van de gum, afhankelijk van wat logisch is voor de applicatie.
Journal. Een Microsoft Windows-applicatie die elektronisch een fysiek journaalblok simuleert, maar met de voordelen van digitaal notities maken. U kunt bijvoorbeeld snel schetsen en handgeschreven notities maken die kunnen worden omgezet in tekst en worden doorgestuurd naar collega's voor digitale markering. Journal bevat een verscheidenheid aan pen-, markeer- en markeerstiften, plus een gum die eenvoudig kan worden geactiveerd door het gumuiteinde van uw Wacom-pen. Bovendien is uw handgeschreven inhoud doorzoekbaar binnen Journal.
Modifier. Modifier-toetsen omvatten SHIFT, ALT en CTRL voor Windows, of SHIFT, CONTROL, COMMAND en OPTION voor Macintosh. U kunt uw penknoppen aanpassen om een modifier-toets te simuleren.
Muisversnelling. Een instelling waarmee u de versnelling van de schermcursor kunt aanpassen bij gebruik van de muismodus.
Muismodus. Een methode voor het positioneren van de schermcursor. Wanneer u de pen op de tablet plaatst, kunt u de schermcursor bewegen met een "oppakken en schuiven"-beweging, vergelijkbaar met het gebruik van een traditionele muis. Dit staat bekend als relatieve positionering. Zie ook penmodus.
Muissnelheid. Een instelling waarmee u de snelheid kunt aanpassen waarmee uw schermcursor beweegt bij gebruik van de muismodus.
Nib. De vervangbare penpunt.
Penmodus. Een methode om de schermcursor te positioneren. Waar u uw pen ook op de pendisplaytablet plaatst, de schermcursor springt naar het overeenkomstige punt op het scherm. Dit staat bekend als absolute positionering en is de standaardinstelling voor de pen. Met de penmodus kunt u ook snel de schermcursor positioneren zonder deze eerst te hoeven vinden en vervolgens over het bureaublad te verplaatsen. Zie ook muismodus.
Pixel. De kleinste meeteenheid op uw beeldscherm.
Drukgevoelig. Een kwaliteit van de Wacom-penpunt en -gum die de hoeveelheid uitgeoefende druk detecteert. Dit wordt gebruikt om natuurlijk ogende pen-, penseel- en gumstreken te creëren in applicaties die drukgevoelig zijn.
Drukgevoelige applicatie. Elke applicatie die drukgevoelige invoer ondersteunt.
Proximity. De hoogte boven het actieve gebied van de pendisplaytablet waar de pen wordt gedetecteerd.
Radiaal menu. Een hiërarchisch menu (in radiaal formaat). Elk niveau van het menu bestaat uit acht menusegmenten die verschillende functies en opties kunnen bevatten om uit te kiezen. U kunt de knoppen van uw pen aanpassen om dit menu weer te geven.
Schermcursor. De aanwijzer op het beeldscherm. Schermcursors zijn er in verschillende vormen (zoals een I-balk, pijl of vak), afhankelijk van welke applicatie u gebruikt.
Tablet PC Input Panel (TIP). Met het Microsoft Windows Vista Tablet PC Input Panel kunt u uw Wacom-pen gebruiken om handgeschreven notities te maken of te werken met een toetsenbord op het scherm. Het Input Panel zet uw handschrift dynamisch om in tekst. De informatie die u maakt, kan vervolgens worden ingevoegd in andere documenten, spreadsheets of illustraties.
USB. Universal Serial Bus. Een hardware-interfacestandaard voor het aansluiten van randapparatuur op de computer. USB-poorten ondersteunen hot-plugging, waardoor u een USB-apparaat kunt aansluiten of loskoppelen zonder uw computer uit te schakelen.
Wintab. Een interfacestandaard die door Windows-applicaties wordt gebruikt voor het ontvangen van tabletinformatie. De pendisplay ondersteunt alle Wintab-compatibele applicaties onder Windows.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Wacom Pen Display-handleiding

Beschikbare talen
