WAC ECLIPSE F-053L Handleiding

ALGEMENE VRAGEN

Lees voor alle vragen over uw plafondventilator alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint.

Voor ontbrekende onderdelen of algemene vragen kunt u contact opnemen met onze opgeleide technische medewerkers op: 1-800-526-2588 optie 0
MA-VR 8.00-20.00 uur EST

E-mail: customerservice@waclighting.com

Of live chat op www.waclighting.com

VENTILATORONDERSTEUNING

Voor een snelle service dient u de volgende informatie bij de hand te hebben wanneer u belt:

• Modelnaam en -nummer
• Onderdeelnummer en onderdeelbeschrijving
• Aankoopdatum en aankooplocatie

1-800-526-2588 optie 3
MA-VR 8.00-20.00 uur EST

E-mail: fansupport@waclighting.com

NIET RETOURNEREN NAAR DE WINKEL

WEES SLIM

Deze WAC Smart Fan is:

cUL/UL-gecertificeerd volgens de strengste veiligheidsvoorschriften

Wi-Fi- en Bluetooth-compatibel voor onbeperkte bediening

Coördineert met slimme apparaten voor spraakgestuurde bediening

Compatibel met onze WAC-app

Stil, betrouwbaar en tot 70%

_MOTOR efficiënter dan AC-ventilatoren

De WAC-app synchroniseert naadloos met slimme apparaten die u al bezit

Verkrijgbaar voor aankoop in de Google Pay en App Store

WANDBEDIENING WC20-WT
Optioneel accessoire, apart verkrijgbaar, 6 ventilatorsnelheden Dimt het licht tot 1% AAN/UIT

AFSTANDSBEDIENING CONTROL RC20-WT
Meegeleverd bij elke ventilator, 6 ventilatorsnelheden Dimt het licht tot 1% AAN/UIT

BENODIGDE GEREEDSCHAPPEN & MATERIALEN

Hangend gewicht: 18 lbs

OPMERKING: Controleer voordat u verpakkingsmateriaal weggooit of alle onderdelen zijn verwijderd.

OPMERKING: Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze verloren gaan.

BELANGRIJK: Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

INHOUD VAN DE VERPAKKING

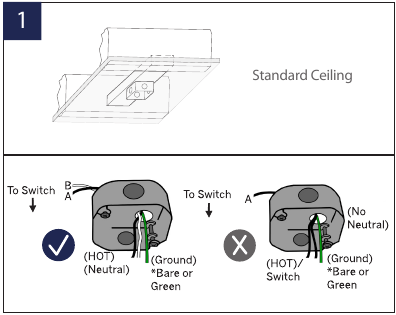

MONTAGEOPTIES

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint. Afbeeldingen 1 en 2 zijn voorbeelden van verschillende manieren om de contactdoos te monteren. Raadpleeg indien nodig deel A.

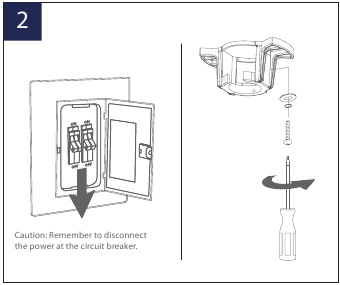

DE MONTAGEBEUGEL INSTALLEREN

1. Verwijder 1 stelschroef van de montagebeugel en zet deze opzij voor gebruik bij het voltooien van de installatie.
2. Voer de voedingskabels door de montagebeugel.
3. Bevestig de montagebeugel aan de contactdoos in het plafond met behulp van de schroeven die bij uw contactdoos zijn geleverd.

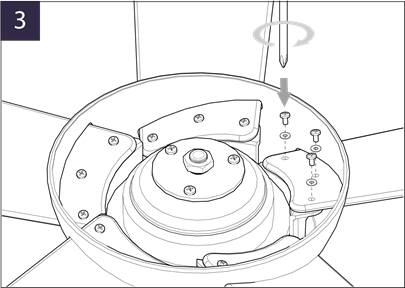

DE VENTILATORBLADEN BEVESTIGEN

1. Plaats de bladen in de sleuven en lijn ze uit met de gaten in de motorassemblage.
2. Zet de bladen vast met de bladbevestigingsschroeven en -ringen.

   Raadpleeg deel B

DE VENTILATOR OPHANGEN

1. Verwijder de schroef uit de hangerkogel. Verwijder de hangerkogel en de kruispen.
2. Maak 2 schroeven, de gaffelpen en de splitpen los.

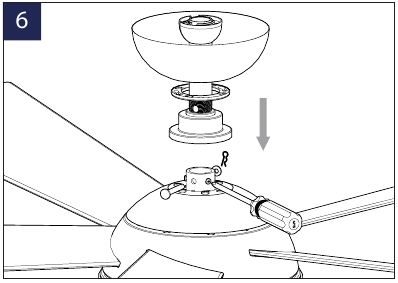

1. Installeer de koppelingsafdekking, de luifel-schroefring, de luifel en de valstangassemblage in de motorbehuizing zoals weergegeven.


1. Lijn de gaten van de valstang en de motorkraag uit en plaats de pennen en schroeven terug.
2. Schuif de luifel en de luifel-schroefafdekking omhoog. Plaats de hangerkogel terug met de kruispen op de juiste plaats.


1. Plaats alles in de montagebeugel. Draai tot de kogel zakt en in de schroef van de hangerbeugel vergrendelt.


1. Bevestig de veiligheidskabel in de constructiebalken met behulp van de meegeleverde houtschroef, ringen en veerringen. Raadpleeg deel C
   OPMERKING: Een veiligheidskabel is vereist voor alle plafondventilatorinstallaties in Canada. Een veiligheidskabel is vereist voor installaties van plafondventilatoren en verlichting (combinatie) boven 35 lbs in zowel vlakke als valstangmodellen in de Verenigde Staten.

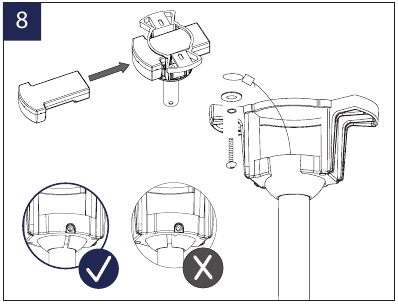

2. Schuif de ontvanger op zijn plaats met de platte kant naar boven.

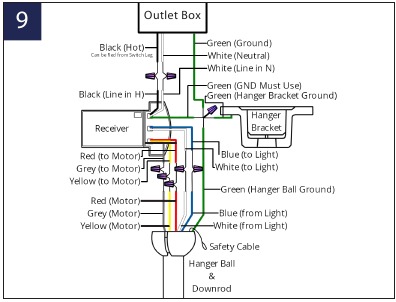

DE ELEKTRISCHE AANSLUITINGEN MAKEN

1. Sluit de gelabelde draden van de ventilator aan op de overeenkomstige draden op de ontvanger.
2. Sluit de gelabelde draden van de contactdoos aan op de overeenkomstige draden op de ontvanger.


Nadat de elektrische aansluitingen zijn gemaakt, moeten gesplitste connectoren naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardgeleider aan de ene kant van de contactdoos en de niet-geaarde connector aan de andere kant van de contactdoos.
Raadpleeg deel D

DE OPTIONELE WANDBEDIENING INSTALLEREN

OPMERKING: Wandbediening niet inbegrepen. Een Bluetooth-wandbedieningsaccessoire kan afzonderlijk worden gekocht.

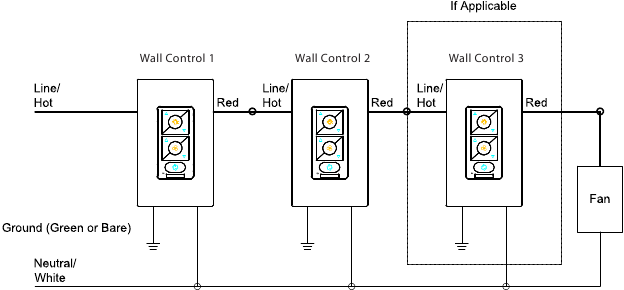

OPMERKING: Voor bedrading op meerdere locaties, gaat u verder met de volgende stap.

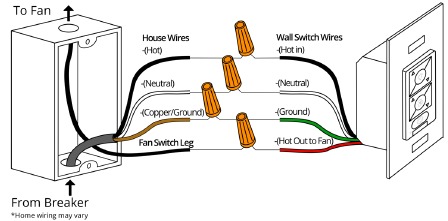

1. Sluit de groene draad met het label "AARDE" van de wandbediening aan op de koperdraad van de wandcontactdoos die terugvoert naar de stroomonderbreker - belangrijk voor een goede werking van de ventilator.
2. Sluit de zwarte draad met het label "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugvoert naar de stroomonderbreker.
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt.
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos.
5. Stop de draadverbindingen voorzichtig in de contactdoos. Bevestig de wandbediening met de twee (2) meegeleverde wandbedieningsschroeven.
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde wandmontageplaatschroeven.
7. Maak de wandplaat vast aan de wandmontageplaat.


DE INSTALLATIE VOLTOOIEN

1. Zet draadconnectoren vast met meegeleverde draadbinders.
2. Installeer de luifel op de montagebeugel.


1. Installeer de luifel-schroefring zoals weergegeven.

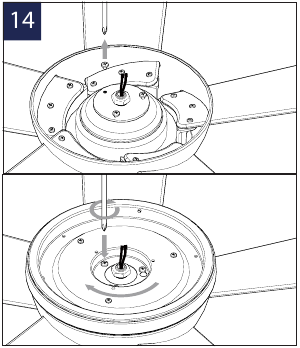

DE ADAPTERPLAAT INSTALLEREN

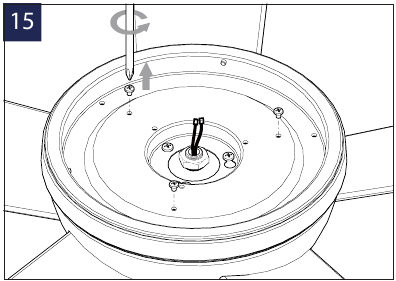

1. Verwijder een van de drie montageplaatschroeven van de montagering en maak de andere twee schroeven los (niet verwijderen).
2. Draai en vergrendel de adapterplaat op zijn plaats zoals weergegeven.
3. Gebruik de schroef van de vorige stap, schroef de adapterplaat vast en draai de 2 eerder losgemaakte schroeven vast.


1. Verwijder 3 schroeven van de buitenste rand van de adapterplaat.

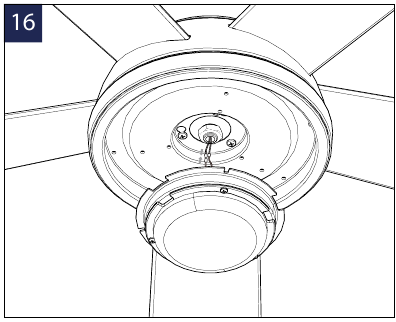

DE ARMATUURMODULE INSTALLEREN

1. Sluit de blauwe draad van de ventilator aan op de blauwe draad van de LED-module. Herhaal dezelfde stappen voor de witte draden.

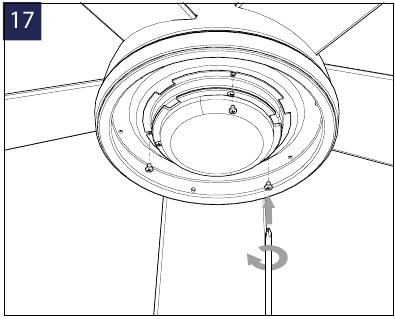

1. Zet de armatuurmodule vast met de 3 eerder verwijderde schroeven aan de adapterplaat.

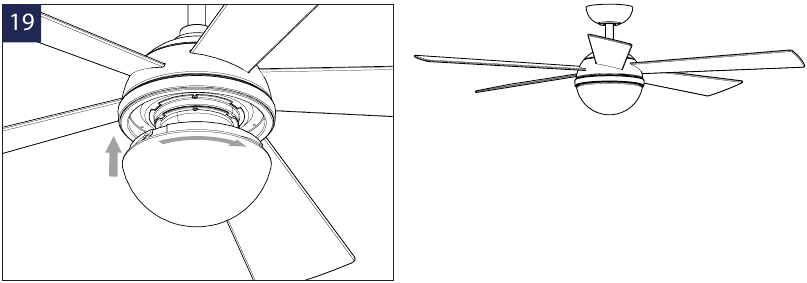

1. Installeer de glazen kap zonder deze te strak aan te draaien.

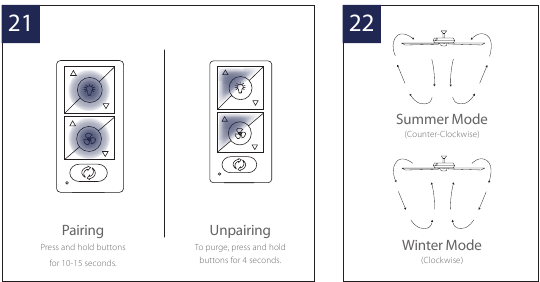

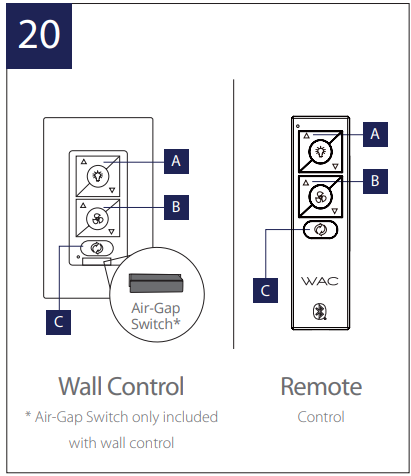

DE VENTILATOR BEDIENEN

Uw ventilator is geleverd met de meegeleverde bediening die al aan uw ventilator is gekoppeld. U moet het lipje verwijderen om uw afstandsbediening te kunnen gebruiken.

1. Licht aan/uit, helderder/dimmer

2. Ventilator aan/uit, snelheid omhoog/omlaag
3. Seizoen (zomer/winter)

Air-Gap Switch: Trek aan het lipje om uit te schakelen in geval van nood. Niet nodig voor normale ventilatorwerking (alleen inbegrepen bij wandbediening).

OPMERKING: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.

OPMERKING: Koppelen moet binnen 3 minuten na het inschakelen van de stroom naar de ventilatorontvanger worden voltooid.

Briesmodus

1. De briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de ventilatorsnelheid te variëren.
   OPMERKING: De briesmodus draait uw ventilator altijd in de zomerrichting (CCW)
2. Om de briesmodus te starten, drukt u 4 seconden op en . De LED knippert groen en de ventilator piept.
3. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u 4 seconden op en . De led knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat de briesmodus werd ingeschakeld.

Meerdere ventilatoren bedienen met afstandsbediening of wandbediening
Uw afstandsbediening en wandbediening kunnen meerdere ventilatoren bedienen. Een afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren bedienen, met als enige beperking het Bluetooth®-bereik van de bediening en de ventilator.

Het koppelen van een afstandsbediening of wandbediening aan een extra ventilator(en) kan op dezelfde manier worden uitgevoerd als beschreven in het koppelingsgedeelte.

OPMERKING: Koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

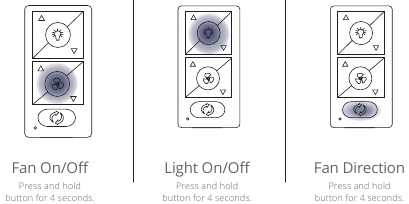

Bediening synchroniseren over meerdere ventilatoren
Als u meer dan één ventilator met een afstandsbediening bedient, is het mogelijk dat hun lichtstatus, ventilatorstatus of ventilatorrichting niet meer synchroon lopen. Om de ventilatoren/lampen weer synchroon te laten lopen, volgt u de instructies op de volgende pagina.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, synchroon.

Licht aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, synchroon.

Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden in de zomermodus gezet (CCW-rotatie). Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, synchroon.

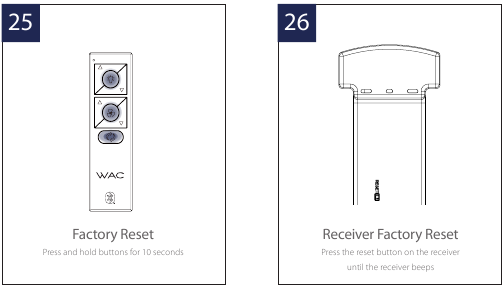

RESET

OPMERKING: Als u uw Wi-Fi-instellingen (SSID of beveiligingswachtwoord) wijzigt, moet u een Wi-Fi-reset op de ventilator uitvoeren door de knoppen voor het verhogen en verlagen van de ventilatorsnelheid op de afstandsbediening 10 seconden ingedrukt te houden. Het lampje op de afstandsbediening knippert groen en de ventilator laat twee lange pieptonen horen. U kunt vervolgens de Modern Forms Fans-app gebruiken om uw ventilator met het nieuwe netwerk te verbinden.

OPMERKING: Fabrieksreset verwijdert afstandsbediening(en), wandbediening(en) en WAC-app-verbindingen.

OPMERKING: Indien geadviseerd door de technische ondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door de lichtschakelaar, de ventilatorschakelaar en de seizoenknop 10 seconden ingedrukt te houden of door kort op de resetknop op de ontvanger van de ventilator te drukken. De ventilator geeft drie pieptonen ten teken dat de reset succesvol is uitgevoerd.

TOEPASSING

Naast de meegeleverde bediening kunt u uw ventilator bedienen met de WAC-app^*.

Upgradebaar met slimme functies
Scan de code aan de rechterkant met uw telefoon om erachter te komen hoe u slimme functies kunt inschakelen via de WAC-app en kunt integreren met uw slimme thuisecosysteem.

Voor meer gedetailleerde app-instructies en Smart Home Device Integration http://www.waclighting.com/SmartFanStart

OPMERKING: Houd de lichtschakelaar en de seizoenschakelaar 4 seconden ingedrukt als u liever geen app gebruikt of Wi-Fi uitzendt.

1. Om de WAC-app te gebruiken, downloadt u deze uit de App Store of Google Play.
2. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
3. Om een Wi-Fi-verbinding in te stellen, heeft u de SSID en het Wi-Fi-wachtwoord nodig voor het netwerk waarmee u verbinding wilt maken.
4. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en, indien gewenst, een optionele foto ervan te uploaden.
5. De WAC-app leidt u door het hoofdscherm en laat u zien hoe u schema's maakt, ventilatorsnelheden wijzigt, het licht dimt, schakelt tussen zomer- en wintermodi, gebruikers uitnodigt, groepen maakt en nog veel meer. Raadpleeg de instructies van de WAC-app voor meer informatie.

** Extra aankoop vereist om app-bediening en integratie mogelijk te maken.
** $ 9,95 + toepasselijke belasting per ventilator.

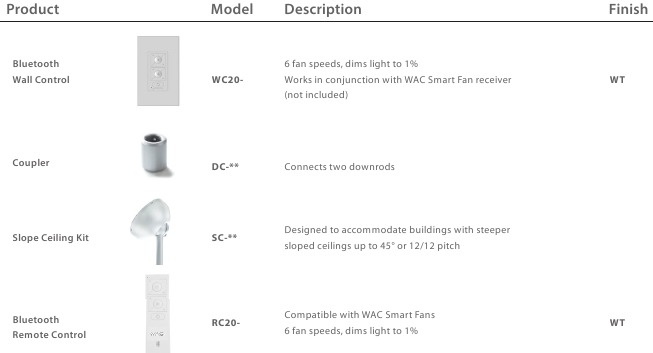

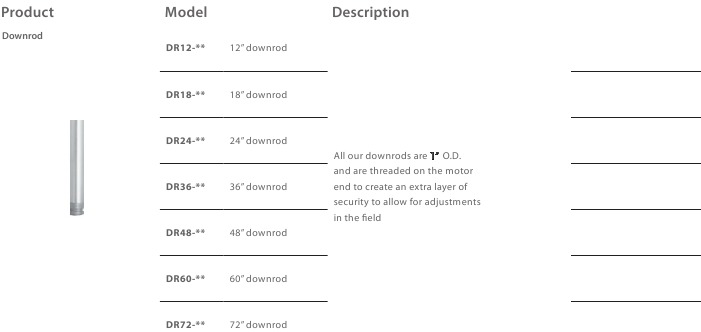

ACCESSOIRES

PROBLEEMOPLOSSING

Mijn ventilator start niet

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de bedrading van de netspanning naar de ventilator en de bedrading van de schakelaar in de schakelaarbehuizingen.

   Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Geef een inloopperiode van 24 uur. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen tijdens deze periode.
2. Controleer of de schroeven waarmee de bladen (en de bladarmen, indien van toepassing) zijn bevestigd, goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of dat het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgezet.
6. Uw draadconnectoren kunnen rammelen tegen de kap van de ventilator.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator slingert

1. Draai de stelschroeven in de verlengbuis vast.
2. Zorg ervoor dat uw ophangkogelassemblage op zijn plaats is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel vast aan de contactdoos.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld.
6. Zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd

Mijn ventilator produceert niet genoeg luchtverplaatsing
Overweeg indien mogelijk om een langere verlengbuis te gebruiken dan de meegeleverde.

Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator te resetten.

Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard aan/uit-wandschakelaar, of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minimaal 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt 3 minuten ingeschakeld in de koppelingsmodus.
4. Houd de en knoppen op de wandbediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft branden en er drie (2) hoorbare pieptonen te horen zijn, is het koppelingsproces voltooid.

Mijn Wi-Fi-thuisnetwerk wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met de fabrikant van uw router.
2. Zorg ervoor dat de SSID van uw netwerk niet is verborgen.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkconnectiviteit.

Mijn ventilator is niet lid geworden van het Wi-Fi-netwerk
Zorg ervoor dat u het juiste Wi-Fi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
Zorg ervoor dat u zich binnen het bereik bevindt dat is opgegeven door de fabrikant van de router. Als al deze stappen zijn mislukt, zet u uw ventilator en router uit en probeert u het opnieuw.

Wat is een stroomcyclus en hoe zet ik mijn ventilator aan?
Een stroomcyclus is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator wordt gevoed via een wandschakelaar, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarmee de ventilator is verbonden door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is aangesloten via een WAC-wandbediening (P/N: WC20-WT), trekt u de Air-Gap Switch op uw wandbediening los, wacht u 10 seconden en plaatst u deze opnieuw.

Wat is adaptief leren?
Adaptief leren is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteit kan aanbevelen via de Modern Forms-app. Deze functie kan worden in- of uitgeschakeld.

Wat is de briesmodus?
De briesmodus bootst de natuurlijke eb en vloed van wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?
Koppelen is het proces van het verbinden van uw WAC-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt vooraf gekoppeld aan uw meegeleverde afstandsbediening.
Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?
Fabrieksreset is een herstel van de originele instellingen van de ventilatoren. Dit kan worden bereikt vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort of door de ventilatorwissel, lichtwissel en seizoenswissel op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.

OPMERKING: U moet uw afstandsbediening of wandbediening opnieuw aan de ventilator koppelen na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw Wi-Fi-thuisnetwerk en vereist dat u de ventilator toevoegt met de WAC Smart Fans-app.

Raadpleeg het FAQ-gedeelte van onze app voor meer informatie. Neem voor alle andere vragen contact op met onze toegewijde ventilatorsupportspecialisten. Contactgegevens zijn te vinden aan het begin van de instructies.

VEILIGHEIDSREGELS

Ga voor informatie over bediening, onderhoud en probleemoplossing naar http://waclighting.com/fan-support/

Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint.

Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/ NFPA 70" en de plaatselijke elektrische voorschriften. Elektrische installatie moet worden uitgevoerd door een erkende elektricien.

De ventilator moet worden gemonteerd met een minimale vrije ruimte van 2,1 m van de achterrand van de ventilatorbladen tot de vloer en een minimum van 0,5 m van de rand van de ventilatorbladen tot de omliggende muren.

Plaats nooit voorwerpen in de baan van de ventilatorbladen. Wees voorzichtig bij het werken aan of schoonmaken van de ventilator om persoonlijk letsel of schade aan de ventilator en andere items te voorkomen.

Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.

Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardingsgeleider aan de ene kant van de contactdoos en de niet-geaarde geleider aan de andere kant van de contactdoos.

Alle stelschroeven moeten worden gecontroleerd en opnieuw worden vastgedraaid waar nodig vóór de installatie.

Installeer of gebruik uw ventilator niet als onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door WAC zijn bestemd voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door WAC zijn bestemd voor gebruik met dit product, kan leiden tot persoonlijk letsel of schade aan eigendommen en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als er onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening of worden bediend vanuit de WAC app.

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot onjuiste montage, wat kan leiden tot lawaai of schade aan de ventilator, persoonlijk letsel of schade aan eigendommen.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het schoonmaken van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kunnen geluid en schade aan de ventilator optreden

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere items te verminderen, moeten de contactdoos en de steunconstructie stevig worden gemonteerd en in staat zijn om betrouwbaar minimaal 35 lbs (15,9 kg) te dragen. Gebruik alleen UL/cUL-gecertificeerde contactdozen met het label "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de contactdoos zijn geleverd.

Raadpleeg het gedeelte "De elektrische aansluitingen maken" voordat u uw ventilator monteert. Als u van mening bent dat u niet voldoende kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkende elektricien.

OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

OPMERKING: Geschikt voor vochtige locaties volgens de UL-veiligheidseisen.

waclighting.com

Referenties

• LED-verlichtingsfabrikant | Energiezuinig | WAC Lighting
• App Store - Apple
• Google Play
• De Wac Smart Fan-ervaring | WAC Lighting
• LED-verlichtingsfabrikant | Energiezuinig | WAC Lighting

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download WAC ECLIPSE F-053L Handleiding

Beschikbare talen
