WAC SWIRL F-074L Handleiding

ALGEMENE VRAGEN

Lees alle meegeleverde instructies, installatieprocedures, richtlijnen voor probleemoplossing en garantie-informatie voordat u met de installatie begint voor alle vragen over uw plafondventilator.
Voor ontbrekende onderdelen of algemene vragen kunt u contact opnemen met onze getrainde technische medewerkers op:
1-800-526-2588 optie 0
MA-VR 8.00-20.00 uur EST
E-mail: customerservice@waclighting.com
Of live chatten op www.waclighting.com

VENTILATOR ONDERSTEUNING

Voor een snelle service dient u de volgende informatie bij de hand te hebben wanneer u belt:

• Modelnaam en nummer
• Onderdeelnummer en onderdeelbeschrijving
• Aankoopdatum en aankooplocatie

1-800-526-2588 optie 3
MA-VR 8.00-20.00 uur EST
E-mail: fansupport@waclighting.com
NIET RETOURNEREN NAAR DE WINKEL

WEES SLIM

Deze WAC Smart Fan is:

	Geschikt voor natte locaties volgens de strengste UL/cUL-veiligheidsvoorschriften		Kan worden gecoördineerd met slimme apparaten voor spraakgestuurde bediening	DC MOTOR	Stil, betrouwbaar en tot 70% efficiënter dan ventilatoren met een AC-motor
	Wi-Fi en Bluetooth ingeschakeld voor onbeperkte bediening		Compatibel met onze WAC app

De WAC app synchroniseert naadloos met slimme apparaten die u al bezit

APP DOWNLOADEN
Beschikbaar voor aankoop op Google Pay en App Store

AFSTANDSBEDIENING
RC20-WT
Wit Inbegrepen bij elke ventilator 6 ventilatorsnelheden Dimt het licht tot 1% AAN/UIT

WANDBEDIENING
WC20-WT
Optioneel accessoire afzonderlijk verkrijgbaar 6 ventilatorsnelheden Dimt het licht tot 1% AAN/UIT

GEREEDSCHAP & BENODIGDHEDEN

OPMERKING: Controleer voordat u verpakkingsmaterialen weggooit of alle onderdelen zijn verwijderd.
OPMERKING: Plaats de onderdelen uit de hardwarezak in een kleine container om te voorkomen dat ze kwijtraken.


Noteer de MAC ID op de ontvanger en bewaar deze op een veilige plaats.

INHOUD VAN DE VERPAKKING

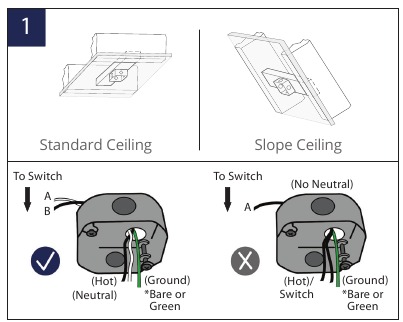

MONTAGEOPTIES

Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker voordat u begint. Afbeelding 1 is een voorbeeld van hoe de wandcontactdoos moet worden gemonteerd. Gebruik indien nodig A hardware om de wandcontactdoos aan de plafondbalk te bevestigen.

DE MONTAGEBEUGEL INSTALLEREN

1. Bevestig de ophangbeugel aan de plafonddoos met behulp van schroeven die bij uw wandcontactdoos zijn meegeleverd, borgringen die bij de ventilator zijn meegeleverd. Gebruik de schroeven die bij uw wandcontactdoos zijn meegeleverd om de ophangbeugel te monteren.
2. Haal de toevoerleidingen door de montagebeugel en bevestig deze aan de wandcontactdoos.

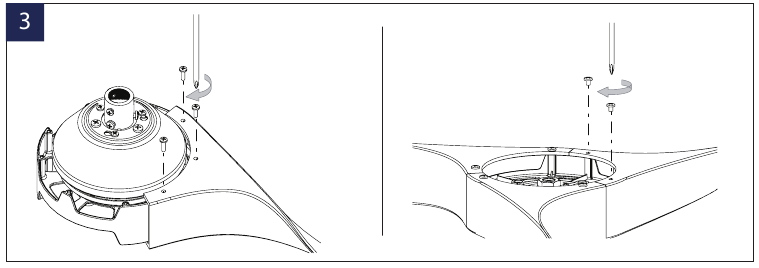

DE VENTILATORBLADEN BEVESTIGEN

1. Plaats het blad op de bovenkant van de behuizing. Lijn de gaten in het blad uit met de gaten in de ventilatormotor en zet vast met bladbevestigingsschroeven. Gebruik B hardware.
2. Herhaal deze procedure met de overige bladen.

3. Draai de ventilator om en plaats deze op een zachte doek of het schuim in de doos om de ventilator te stabiliseren. Schroef de andere kant van de bladen vast met dezelfde schroeven als in de vorige stap. Zorg ervoor dat alle schroeven goed vastzitten.

DE VENTILATOR OPHANGEN

1. Verwijder het gedeelte van de ophangkogel van de downrod-/ophangkogelconstructie door de stelschroef in de ophangkogel los te draaien totdat de kogel vrij naar beneden valt over de downrod. Verwijder de pen uit de downrod en verwijder vervolgens de ophangkogel. Bewaar de pen en de ophangkogel voor herinstallatie.

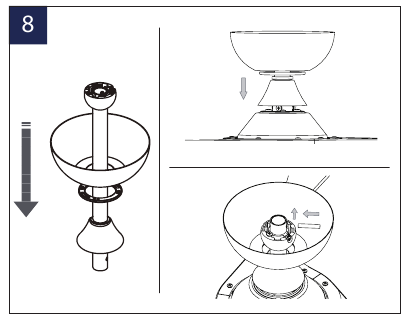

2. Verwijder de haarspeldclip en de gaffelpen van de onderkant van de downrod. Bewaar de pen en clip voor herinstallatie.

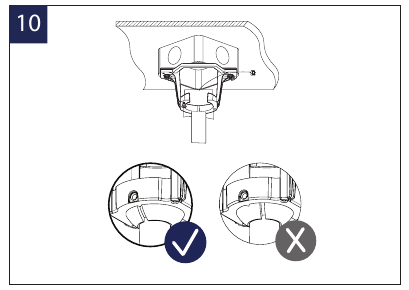

3. Draai de twee stelschroeven los in de downrod-ondersteuning van de motorconstructie. Leid de blauwe/witte, rode, grijze, gele draden en veiligheidskabel door de downrod.

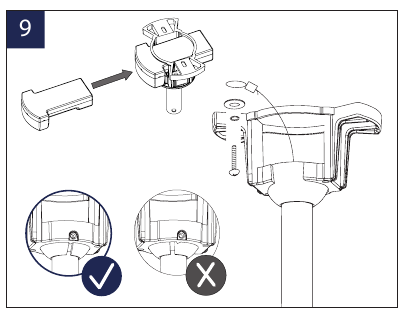

4. Schroef de downrod in de kraag bovenop de motor. Installeer de gaffelpen door de gaten in de downrod-ondersteuning uit te lijnen met de gaten in de downrod. Zet de gaffelpen vast met een haarspeldclip. Draai de twee stelschroeven vast met moeren in de downrod-ondersteuning.
5. Schuif de koppelingsafdekking, de kapafdekking (geschilderde kant naar beneden) en de kap (open kant naar boven) op de downrod. De koppelingsafdekking gaat helemaal naar de onderkant.


6. Installeer de ophangkogel voorzichtig terug op de downrod en zorg ervoor dat de kruispen zich in de juiste positie bevindt, de stelschroef is vastgedraaid en de draden niet zijn verdraaid. Een losse stelschroef kan ervoor zorgen dat de ventilator wiebelt.

7. Til de ventilatormotorconstructie voorzichtig omhoog naar de montagebeugel en plaats de ophangkogel in de montagebeugel. Zorg ervoor dat het lipje op de montagebeugel goed in de groef in de ophangkogel zit. Draai de fitting totdat de kogel valt en in de ophangbeugelschroef vergrendelt. U kunt overtollige draad ongeveer 15-23 cm boven de bovenkant van de downrod afsnijden. Verwijder de draadisolatie tot 1,25 cm vanaf het uiteinde van elke draad.
   Zorg ervoor dat u de juiste downrod-maat hebt voordat u de genoemde draad doorknipt. Zorg ervoor dat de elektrische toevoerleidingen, inclusief de aardingsdraad van de ophangbeugel en de veiligheidskabel, door de downrod worden getrokken, tussen de ophangbeugel en de wandcontactdoos, zodat later elektrische aansluitingen kunnen worden gemaakt.


8. Zet de veiligheidskabel vast in de structuurbalken met behulp van de meegeleverde houtschroef, sluitringen en veerringen. Gebruik C hardware.


OPMERKING: Een veiligheidskabel is vereist voor alle installaties in Canada. Een veiligheidskabel is vereist voor plafondventilatoren en lichtcombinaties van meer dan 16 kg in zowel inbouw- als downrod-modellen in de Verenigde Staten.

Voor de installatie van deze ventilator is een kabel met drie geleiders (inclusief aarde en nuldraad) vereist die tussen het plafond en de wandcontactdoos moet lopen.

Controleer of alle aansluitingen goed vastzitten, inclusief de aarding, en of er geen blanke draad zichtbaar is bij de draadmoeren, behalve de aardingsdraad.

1. * Noteer de MAC ID zoals eerder vermeld.

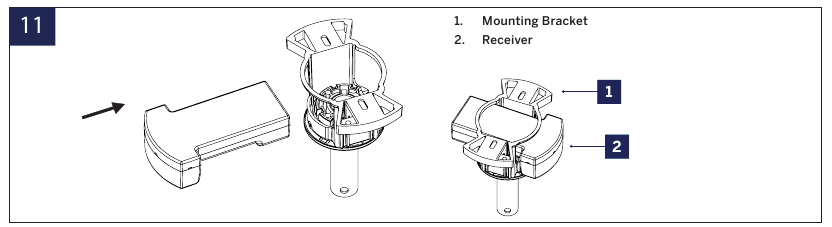

2. Plaats de ontvanger in de montagebeugel met de platte kant van de ontvanger naar het plafond gericht.

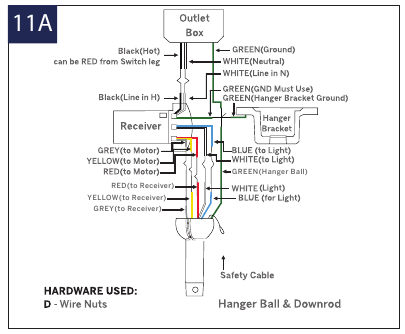

DE ELEKTRISCHE AANSLUITINGEN MAKEN

1. Sluit de aardingsdraad van de ophangkogel/downrod, de aardingsdraad van de montagebeugel en de aardingsdraad van de ontvanger aan op de aardingsdraad in de wandcontactdoos. Zorg ervoor dat alle aansluitingen correct zijn gemaakt, anders beschadigt u de ontvanger permanent. U kunt ook de labels op de ontvangerdraden raadplegen voor instructies over het maken van de juiste aansluitingen. Gebruik D Hardware.

   Als u de aardingsdraden niet aansluit, kan dit leiden tot een slechte functionaliteit van de ventilator.
2. Sluit de rode draad van de ventilator aan op de rode draad gemarkeerd met "TO MOTOR" van de ontvanger.
3. Sluit de grijze draad van de ventilator aan op de grijze draad gemarkeerd met "TO MOTOR" van de ontvanger.
4. Sluit de gele draad van de ventilator aan op de gele draad gemarkeerd met "TO MOTOR" van de ontvanger.
5. Sluit de witte draad van de ventilator aan op de witte draad gemarkeerd met "FOR LIGHT" van de ontvanger.
6. Sluit de blauwe draad van de ventilator aan op de blauwe draad gemarkeerd met "FOR LIGHT" van de ontvanger.
7. Sluit de zwarte (hete) draad van het plafond aan op de zwarte draad gemarkeerd met "AC in L" van de ontvanger.
8. Sluit de witte (nulleider) draad van het plafond aan op de witte draad gemarkeerd met "AC in N" van de ontvanger.

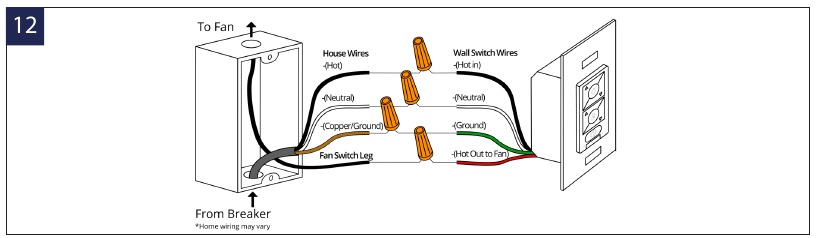

DE OPTIONELE WANDBEDIENING INSTALLEREN

LET OP: Wandbediening niet inbegrepen. Een Bluetooth-wandbedieningsaccessoire kan afzonderlijk worden aangeschaft. Sla dit gedeelte over als u geen wandbediening hebt aangeschaft.
LET OP: Voor bedrading op meerdere locaties gaat u naar de volgende stap.

1. Sluit de groene draad gemarkeerd met "GROUND" van de wandbediening aan op de koperen draad van de wandcontactdoos die terugloopt naar de stroomonderbreker – belangrijk voor een goede werking van de ventilator.
2. Sluit de zwarte draad gemarkeerd met "LINE IN" van de wandbediening aan op de zwarte LINE VOLTAGE-draad van de wandcontactdoos die terugloopt naar de stroomonderbreker.
3. Sluit de rode draad van de wandbediening aan op de zwarte draad van de wandcontactdoos die naar de ventilator loopt.
4. Sluit de witte draad van de wandbediening aan op de witte (neutrale) draad van de wandcontactdoos.
5. Stop de draadverbindingen voorzichtig in de contactdoos. Zet de wandbediening vast met de twee (2) meegeleverde schroeven voor de wandbediening.
6. Bevestig de wandmontageplaat over de wandschakelaar en zet vast met de twee (2) meegeleverde schroeven voor de wandmontageplaat.
7. Bevestig de wandplaat aan de wandmontageplaat.

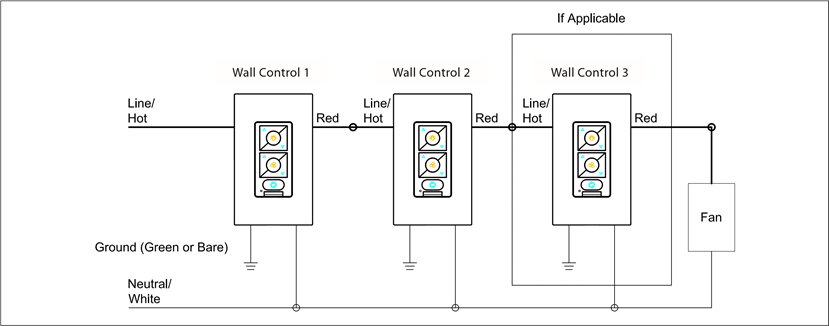

1. Installeer de wandbediening aan de hand van het bovenstaande bedradingsschema.
2. Koppel elke wandbediening afzonderlijk aan de ventilatorontvanger met behulp van de koppelingsinstructies.

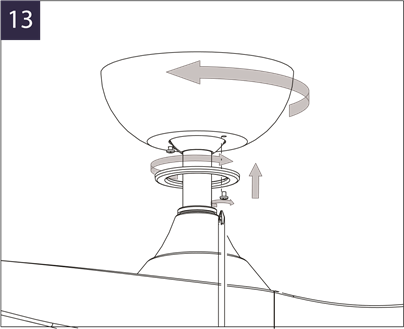

DE VENTILATOR AFWERKEN

1. Zet draadconnectoren vast met de meegeleverde kabelbinders.
2. Installeer de kap op de montagebeugel met de verwijderde schroef.
3. Installeer de schroefring van de kap zoals afgebeeld.

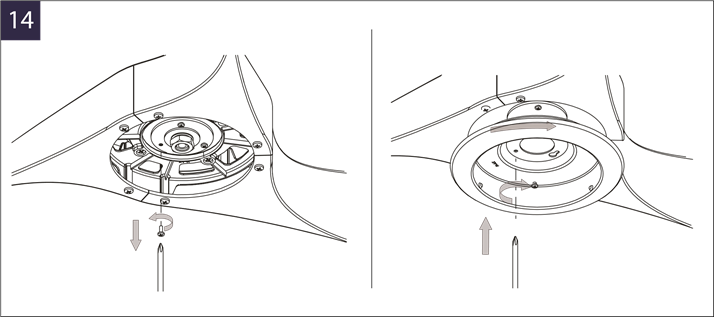

DE ADAPTERPLAAT INSTALLEREN

1. Verwijder 1 schroef van de montagering en draai 2 andere los.
2. Draai de twee eerder losgedraaide schroeven van de montagering en de eerder verwijderde schroef vast om de adapterplaat vast te zetten.

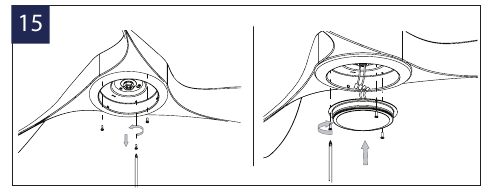

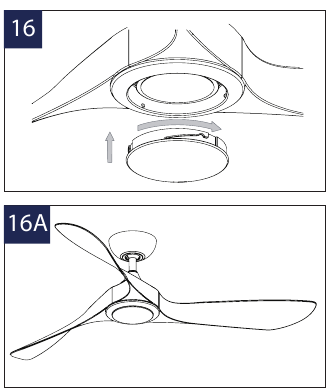

DE LUMINAIRE MODULE/GLAS INSTALLEREN

1. Verwijder 3 schroeven van de buitenste omtrek van de adapterplaat en bewaar ze voor de volgende stap.
2. Houd de LED-armatuurmodule omhoog en dicht bij de montageplaat en ga verder met het vastzetten van de draadverbindingen. Sluit de witte draadconnectoren van de armatuurmodule aan op de witte draad van de ventilator. Sluit de blauwe draad van de ventilator aan op de blauwe draad van de LED-module.
3. Installeer de LED met de 3 eerder verwijderde schroeven.
4. Hef de pc-kap omhoog tegen de armatuurmodule en zet hem vast aan de ventilator door de pc-kap met de klok mee te draaien tot hij goed vastzit.
5. U bent nu klaar om uw WAC Smart-ventilator te bedienen.

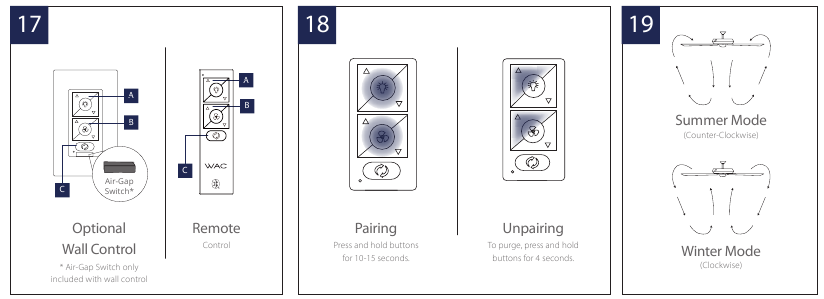

DE VENTILATOR BEDIENEN

Uw ventilator is aan u geleverd met de meegeleverde afstandsbediening die al is gekoppeld aan uw ventilator. U moet aan het lipje trekken om uw afstandsbediening te kunnen gebruiken.

1. Licht aan/uit, Helderder/Dimmer
2. Ventilator aan/uit, Snelheid omhoog/omlaag
3. Seizoen (zomer/winter)

Luchtspleetschakelaar: Trek aan het lipje om de stroom uit te schakelen in geval van nood.
Niet nodig voor normale ventilatorwerking.
LET OP: Uw ventilator heeft 6 snelheden. Een hoorbare toon geeft aan wanneer de snelheid wordt verhoogd of verlaagd. Wanneer de ventilator het minimale/maximale snelheidsniveau heeft bereikt, piept de ventilator twee keer.
LET OP: Het koppelen moet worden voltooid binnen 3 minuten nadat de stroom naar de ventilatorontvanger is ingeschakeld. Als u uw afstandsbediening met een andere WAC Smart-ventilator wilt koppelen of als u uw afstandsbediening ooit opnieuw met de oorspronkelijke ventilator moet koppelen, houdt u de lichtschakelaar en ventilatorschakelaar 4 seconden ingedrukt totdat u een korte pieptoon, lange pieptooncombinatie van de ventilator hoort.

Briesmodus

1. De briesmodus bootst de natuurlijke eb en vloed van de wind in de natuur na door de ventilatorsnelheid te variëren.
   LET OP: De briesmodus draait uw ventilator altijd in de zomerrichting (CCW).
2. Om de briesmodus te starten, drukt u gedurende 4 seconden op en . De LED knippert groen en de ventilator piept.
3. Om de briesmodus te verlaten en terug te keren naar de standaard ventilatormodus, drukt u gedurende 4 seconden op en . De LED knippert groen en de ventilator piept. Uw ventilator keert terug naar de richting en snelheid die was ingesteld voordat u de briesmodus activeerde.

Meerdere ventilatoren bedienen met afstandsbediening of wandbediening
Uw afstandsbediening en wandbediening kunnen meerdere ventilatoren bedienen. Een afstandsbediening of wandbediening kan een onbeperkt aantal ventilatoren bedienen, met als enige beperking het Bluetooth®-bereik van de bediening en de ventilatoren die u op dezelfde controller wilt hebben. Schakel het circuit van de doelventilatoren gedurende 30 seconden uit en schakel het vervolgens weer in. Houd de ventilator- en lichtknop 10-15 seconden ingedrukt totdat u een hoorbare pieptoon van elke ventilator hoort.
LET OP: Ventilatoren die u niet op dezelfde controller wilt hebben, moeten uitgeschakeld blijven of wachten tot het koppelingsvenster van 3 minuten voor die specifieke ventilator is gesloten.
Het koppelen van een afstandsbediening of wandbediening aan extra ventilator(en) kan op dezelfde manier worden uitgevoerd als beschreven in het koppelingsgedeelte.
LET OP: Het koppelen moet binnen drie (3) minuten na het inschakelen van de ventilator worden voltooid.

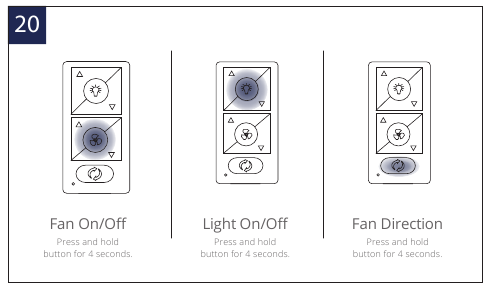

Bediening synchroniseren over meerdere ventilatoren
Als u meer dan één ventilator met een afstandsbediening bedient, is het mogelijk dat hun lichtstatus, ventilatorstatus of ventilatorrichting niet meer synchroon lopen. Volg de onderstaande instructies om de ventilatoren/lampen weer synchroon te laten lopen.

Ventilator aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, synchroon gemaakt.
Licht aan/uit: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle lampen worden uitgeschakeld. Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, synchroon gemaakt.
Ventilatorrichting: Houd de knop 4 seconden ingedrukt. De LED op de afstandsbediening knippert groen en alle aangesloten ventilatoren piepen om aan te geven dat het bericht is ontvangen. Alle ventilatoren worden in de zomerstand gezet (CCW-rotatie). Hierdoor worden alle ventilatoren die door de afstandsbediening worden bediend, synchroon gemaakt.

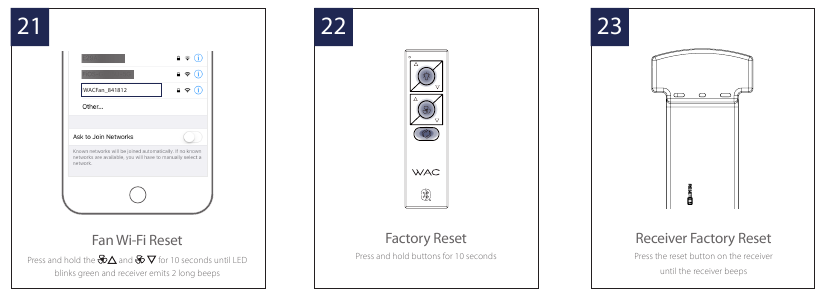

RESET

LET OP: Als u uw Wi-Fi-instellingen (SSID of beveiligingswachtwoord) wijzigt, moet u de Wi-Fi-reset op de ventilator uitvoeren door de knoppen voor ventilatorsnelheid omhoog en ventilatorsnelheid omlaag op de afstandsbediening 10 seconden ingedrukt te houden. Het lampje op de afstandsbediening knippert groen en de ventilator laat twee lange pieptonen horen. U kunt vervolgens de WAC Fans-app gebruiken om uw ventilator met het nieuwe netwerk te verbinden.
LET OP: Fabrieksreset kan afstandsbediening(en), wandbediening(en) en WAC-app-verbindingen verwijderen.
LET OP: Als u dit wordt geadviseerd door de technische ondersteuning, kunt u uw ventilator terugzetten naar de fabrieksinstellingen door ofwel de lichtschakelaar, ventilatorschakelaar en seizoensknop 10 seconden ingedrukt te houden, ofwel kort op de resetknop op de ontvanger van de ventilator te drukken. De ventilator geeft drie pieptonen ten teken dat het resetten is gelukt.

TOEPASSING

Naast de meegeleverde bediening kunt u uw ventilator bedienen met de WAC-app.

Upgradebaar met slimme functies
Scan de code aan de rechterkant met uw telefoon om te ontdekken hoe u slimme functies kunt inschakelen via de WAC-app en kunt integreren met uw smart home-ecosysteem.
LET OP: Houd de lichtschakelaar en seizoensschakelaar 4 seconden ingedrukt als u de app niet wilt gebruiken of geen Wi-Fi wilt uitzenden.

1. Om de WAC-app te gebruiken, downloadt u deze uit de App Store of Google Play.
2. Open de app om uw account aan te maken. U kunt ook inloggen met uw Facebook- of Google-account.
3. Om een Wi-Fi-verbinding in te stellen, hebt u de SSID en het Wi-Fi-wachtwoord nodig voor het netwerk waarmee u verbinding wilt maken.
4. U ontvangt een prompt om uw ventilatorapparaat een naam te geven en een optionele foto ervan te uploaden als u dat wilt.
5. De WAC-app leidt u door het hoofdscherm en laat u zien hoe u schema's maakt, ventilatorsnelheden wijzigt, het licht dimt, schakelt tussen zomer- en wintermodi, gebruikers uitnodigt, groepen maakt en nog veel meer. Raadpleeg de WAC-app-instructies voor meer informatie.

Voor meer gedetailleerde app-instructies en Smart Home Device Integration
http://www.waclighting.com/SmartFanStart

ACCESSOIRES

Product		Model	Description	Finish
Bluetooth-afstandsbediening		RC20-	Compatibel met WAC Smart Fans 6 ventilatorsnelheden, dimt licht tot 1%	WT
Bluetooth-wandbediening		WC20-	6 ventilatorsnelheden, dimt licht tot 1% Werkt in combinatie met WAC Smart Fan-ontvanger (niet inbegrepen)	WT
Koppeling		DC-**	Verbindt twee verlengstukken
Set voor hellend plafond		SC-**	Ontworpen voor gebouwen met steilere hellende plafonds tot 45° of 12/12 pitch
Verlengstuk	DR12-**	12" verlengstuk	Al onze verlengstukken zijn 1" 1" O.D. en zijn aan de motorzijde voorzien van schroefdraad om een extra veiligheidslaag te creëren voor aanpassingen in het veld.
	DR18-**	18" verlengstuk
	DR24-**	24" verlengstuk
	DR36-**	36" verlengstuk
	DR48-**	48" verlengstuk
	DR60-**	60" verlengstuk
	DR72-**	72" verlengstuk

PROBLEEMOPLOSSING

Mijn ventilator start niet

1. Controleer de hoofd- en aftakkingszekeringen of stroomonderbrekers.
2. Controleer de draadverbindingen van de lijn naar de ventilator en de draadverbindingen van de schakelaar in de schakelaarbehuizingen.

   Zorg ervoor dat de hoofdstroom is uitgeschakeld!

Mijn ventilator maakt lawaai

1. Sta een inloopperiode van 24 uur toe. De meeste geluiden die met een nieuwe ventilator gepaard gaan, verdwijnen gedurende deze periode.
2. Controleer of de schroeven die aan de bladen zijn bevestigd (en de bladarmen indien van toepassing) goed vastzitten.
3. Controleer of alle schroeven in de motorbehuizing goed vastzitten.
4. Zorg ervoor dat de lichtkap is vastgedraaid en/of het glas goed vastzit.
5. Draai de schroeven van de ophangbeugel vast en zorg ervoor dat de contactdoos is vastgezet.
6. Uw draadconnectoren kunnen rammelen tegen de kap van de ventilator.
7. Zorg ervoor dat u een cUL/UL-goedgekeurde contactdoos hebt en dat deze correct is geïnstalleerd.

Mijn ventilator wiebelt

1. Draai de stelschroeven in het verlengstuk vast.
2. Zorg ervoor dat uw ophangkogel is vergrendeld in de ophangbeugel.
3. Draai de schroeven van de ophangbeugel aan de contactdoos vast.
4. Zorg ervoor dat de ventilatorbladen correct zijn uitgelijnd en stevig zijn bevestigd aan de motorbehuizing/bladarmen.
5. Zorg ervoor dat de openingen tussen de bladen gelijkmatig zijn verdeeld.
6. Zorg ervoor dat u een goedgekeurde cUL/UL-gecertificeerde contactdoos gebruikt en dat deze correct is geïnstalleerd

Mijn ventilator produceert niet genoeg luchtverplaatsing

Overweeg indien mogelijk een langer dan meegeleverd verlengstuk te gebruiken.
Mijn afstandsbediening of wandbediening bedient mijn ventilator niet
Controleer of de ventilator stroom ontvangt door de ventilator opnieuw op te starten. Om dit te doen:

1. Schakel de stroom naar de ventilator uit via een standaard aan/uit-wandschakelaar of de stroomonderbreker als een standaard wandschakelaar niet van toepassing is.
2. Wacht minstens 10 seconden en herstel vervolgens de stroom.
3. De ventilator wordt gedurende 3 minuten ingeschakeld in de koppelingsmodus.
4. Houd de knoppen en op de bediening 10-15 seconden ingedrukt.
5. Wanneer de LED-indicator continu groen blijft branden en er drie (2) hoorbare pieptonen klinken, is het koppelingsproces voltooid.

Mijn Wi-Fi-netwerk thuis wordt niet weergegeven in de lijst van de app tijdens de installatie.

1. Uw ventilator ondersteunt verbinding met 2,4 GHz 802.11b/g/n-netwerken. Controleer of uw netwerk compatibel is door uw routerinstellingen te controleren of neem contact op met de fabrikant van uw router.
2. Zorg ervoor dat de SSID van uw netwerk niet verborgen is.
3. Uw ventilator ondersteunt geen 5 GHz-netwerkconnectiviteit.

Mijn ventilator kon geen verbinding maken met het Wi-Fi-netwerk

Zorg ervoor dat u het juiste Wi-Fi-wachtwoord hebt ingevoerd en dat uw mobiele apparaat is verbonden met hetzelfde netwerk waarmee u de ventilator probeerde te verbinden.
Zorg ervoor dat u zich binnen het door de routerfabrikant opgegeven bereik bevindt. Als al deze stappen zijn mislukt, schakel dan uw ventilator en router uit en probeer het opnieuw.

Wat is power cycling en hoe power cycle ik mijn ventilator?
Power cycling is het tijdelijk verwijderen van de stroombron voor uw ventilator. Als de ventilator via een wandschakelaar wordt gevoed, zet u de schakelaar 10 seconden uit en weer aan. U kunt ook de stroomonderbreker gebruiken waarop de ventilator is aangesloten door deze 10 seconden uit en weer aan te zetten. Als uw ventilator is aangesloten via een WAC-wandbediening (P/N: WC20-WT), trekt u de Air-Gap Switch op uw wandbediening los, wacht u 10 seconden en plaatst u deze terug.

Wat is adaptief leren?

Adaptief leren is een exclusieve functie waarmee uw ventilator uw dagelijkse/wekelijkse gewoonten kan leren en automatisch geplande activiteiten kan aanbevelen via de WAC-app. Deze functie kan worden in- of uitgeschakeld.

Wat is Breeze Mode?

Breeze Mode bootst de natuurlijke eb en vloed van wind in de natuur na door de snelheid van uw ventilator te laten fluctueren.

Wat is koppelen?

Koppelen is het proces van het verbinden van uw WAC-afstandsbediening of wandbediening met uw ventilator. Uw ventilator wordt voorgekoppeld aan uw meegeleverde afstandsbediening.
Als u echter extra bedieningselementen voor uw ventilator wilt of als u een bedieningselement vervangt, raadpleegt u het gedeelte over koppelen en ontkoppelen van de instructies.

Wat is een fabrieksreset?

Fabrieksreset is het herstellen van de oorspronkelijke instellingen van de ventilator. Dit kan worden bereikt vanaf de bediening of door de kleine knop op de ontvanger ingedrukt te houden totdat u drie hoorbare pieptonen hoort, of door de knoppen voor ventilator, licht en seizoenen op uw gekoppelde afstandsbediening of wandbediening 10 seconden ingedrukt te houden.
OPMERKING: Mogelijk moet u uw afstandsbediening of wandbediening opnieuw koppelen aan de ventilator na een fabrieksreset. Een fabrieksreset verbreekt ook de verbinding van de ventilator met uw Wi-Fi-netwerk thuis en vereist dat u de ventilator toevoegt met behulp van de WAC Smart Fans-app.
Raadpleeg het FAQ-gedeelte van onze app voor verdere begeleiding. Neem voor alle andere vragen contact op met onze speciale ventilatorsupportspecialisten. Contactgegevens zijn te vinden aan het begin van de instructies.

VEILIGHEIDSVOORSCHRIFTEN

Voor informatie over bediening, onderhoud en probleemoplossing kunt u terecht op http://waclighting.com/fan-support/

1. Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u begint.
2. Alle bedrading moet in overeenstemming zijn met de National Electrical Code "ANSI/ NFPA 70" en de plaatselijke elektriciteitsvoorschriften. Elektrische installatie moet worden uitgevoerd door een erkend elektricien.
3. Om het risico op brand, elektrische schokken, persoonlijk letsel of schade aan de ventilator of andere items te verminderen, moeten de stopcontactdoos en de ondersteunende structuur stevig zijn gemonteerd en in staat zijn om op betrouwbare wijze minimaal 35 Ibs (15,9 kg) te dragen. Gebruik alleen UL/cUL-vermelde stopcontactdozen gemarkeerd met "FOR FAN SUPPORT". Gebruik alleen de schroeven en ringen die bij de stopcontactdoos zijn geleverd.
4. De ventilator moet worden gemonteerd met een minimale afstand van 7 ft. (2,1 m) van de achterkant van de ventilatorbladen tot de vloer en een minimale afstand van 1,5 ft (0,5 m) van de rand van de ventilatorbladen tot de omringende muren.
5. Plaats nooit objecten in het pad van de ventilatorbladen.
   Hangend gewicht:
   F-074L: Netto gewicht: 11,90 LBS. (5,4 kg)
   F-074L: Brutogewicht: 16,75 LBS.(7,6 kg)
6. Om persoonlijk letsel of schade aan de ventilator en andere items te voorkomen, dient u voorzichtig te zijn bij het werken aan of reinigen van de ventilator.
7. Om elektrische schokken of schade aan de motor of afwerking te voorkomen, mag u geen water of chemicaliën gebruiken bij het reinigen van de ventilator of ventilatorbladen. Een droge doek of een licht vochtige doek is geschikt voor de meeste reinigingen.
8. Na het maken van elektrische aansluitingen moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de stopcontactdoos worden geduwd. De draden moeten uit elkaar worden gespreid, waarbij de geaarde geleider en de aardingsgeleider zich aan de ene kant van de stopcontactdoos bevinden en de niet-geaarde geleider zich aan de andere kant van de stopcontactdoos bevindt.
9. Alle stelschroeven moeten voor de installatie worden gecontroleerd en indien nodig opnieuw worden vastgedraaid.

Installeer of gebruik uw ventilator niet als een of meer onderdelen beschadigd zijn of ontbreken. Dit product is uitsluitend ontworpen voor gebruik met de meegeleverde onderdelen en/of accessoires die door WAC zijn aangewezen voor gebruik met dit product. Vervanging van onderdelen of accessoires die niet door WAC zijn aangewezen voor gebruik met dit product, kan leiden tot persoonlijk letsel of materiële schade en maakt de garantie ongeldig. Neem contact op met een erkende dealer of de fabrikant als onderdelen beschadigd zijn of ontbreken.

Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd en bediend met de meegeleverde wandbediening, of worden bediend vanuit de WAC app of Wall Control (niet inbegrepen).

Gebruik geen elektrisch gereedschap om uw ventilator te monteren of te installeren. Het gebruik van elektrisch gereedschap kan leiden tot een onjuiste montage, wat kan leiden tot geluid of schade aan de ventilator, persoonlijk letsel of materiële schade.

Om het risico op persoonlijk letsel te verminderen, mag u de bladarmen niet buigen bij het installeren van de beugels, het balanceren van de bladen of het reinigen van de ventilator.

Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

Gebruik de ventilator niet tenzij de ventilatorbladen op hun plaats zitten. Er kan geluid en schade aan de ventilator optreden

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen zonder toezicht.

Raadpleeg voordat u uw ventilator monteert het gedeelte "De elektrische aansluitingen maken". Als u van mening bent dat u niet genoeg kennis of ervaring hebt met bedrading, laat uw ventilator dan installeren door een erkend elektricien.
OPMERKING: Schakel de stroom uit bij de stroomonderbreker voordat u de ventilator onderhoudt of reinigt.

Referenties

• LED-verlichtingsfabrikant | Energiezuinig | WAC Lighting
• App Store - Apple
• Google Play
• De Wac Smart Fan-ervaring | WAC Lighting

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download WAC SWIRL F-074L Handleiding

Beschikbare talen
