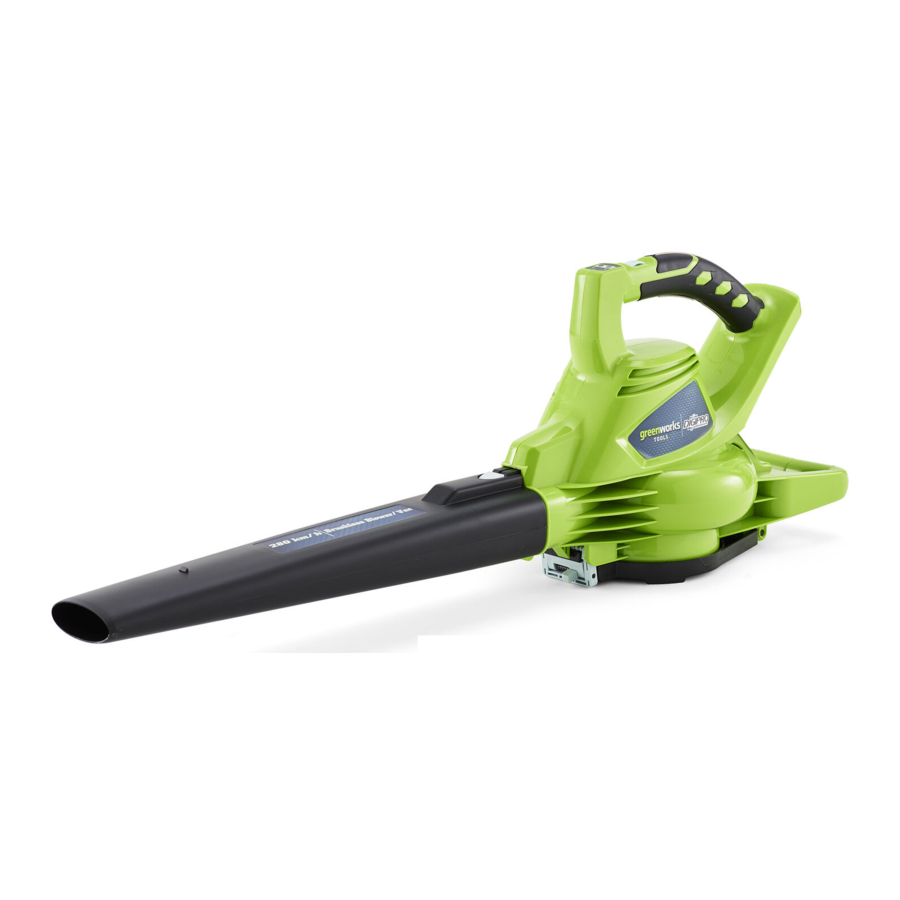

GreenWorks GD24X2BV, GD40BVK2X handleiding

BESCHRIJVING

DOEL

De machine wordt gebruikt om lucht uit een buis te persen om ongewenste materialen zoals bladeren in de tuin te verplaatsen. Deze machine zuigt ook bladeren en kleine takjes via een stofzuiger op en versnippert ze in een zak.

OVERZICHT

Figuur 1 - 13.

1. Snelheidsknop
2. Snelheidsknop
3. Aan/uit-knop
4. Blaasbuis
5. Poort
6. Extra handgreep
7. Vacuümbuis
8. Opvangzak
9. Vergrendelknop
10. Sleuf
11. Ingedeeld gebied
12. Mondstuk
13. Batterijontgrendelingsknop

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd.Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of op batterijen werkend (snoerloos) elektrisch gereedschap.

INSTALLATIE

PAK DE MACHINE UIT

Zorg ervoor dat u de machine correct in elkaar zet voor gebruik.

• Als onderdelen van de machine beschadigd zijn, gebruik de machine dan niet.
• Als u niet alle onderdelen heeft, gebruik de machine dan niet.
• Als onderdelen beschadigd zijn of ontbreken, neem dan contact op met het servicecentrum.

1. Open de verpakking.
2. Lees de documentatie in de doos.
3. Verwijder alle niet-gemonteerde onderdelen uit de doos.
4. Haal de machine uit de doos.
5. Gooi de doos en het verpakkingsmateriaal weg in overeenstemming met de lokale voorschriften.

MONTEER ALS EEN STOFZUIGER

Figuur 2 - 8.

Zorg ervoor dat de machine in de UIT-stand staat en dat de waaiers stoppen voordat u buizen bevestigt of verwijdert.

1. Beweeg de voorste en achterste vacuümbuizen naar elkaar toe totdat de vergrendelknop vastklikt. (Figuur 2)
2. Trek de vergrendelknop naar voren om de poort los te maken. (Figuur 3)
3. Houd de poort open.
4. Plaats de "wigvormige" eindclip van de vacuümbuis in de achterste clip. (Figuur 4)
5. Duw de "haakvormige" eindclip van de vacuümbuis in de voorste clip. (Figuur 5)
6. Duw de vergrendelknop terug om de vacuümbuizen vast te zetten. (Figuur 6-7)
   TIP
   U kunt de bovenstaande stappen in omgekeerde volgorde uitvoeren om de vacuümbuizen te verwijderen.
7. Plaats de zakadapter in de blaasuitlaat. Vergrendel de zak stevig op het vergrendelingsgebied. (Figuur 8)

OPMERKING
Het kan nodig zijn om de blaasbuis of vacuümbuizen te verwijderen om een ​​verstopte buis of waaier schoon te maken.

MONTEER ALS EEN BLADBLAZER

Figuur 9.

1. Steek het mondstuk vanaf de bovenkant in de blaasbuis en laat het naar de bodem glijden.
2. Trek aan het mondstuk om het in de eindpositie te vergrendelen.
3. Duw de blaasbuis op het ingedeelde gebied van de hoofdeenheid totdat de sleuf van de buis is vergrendeld op het ingedeelde gebied.

OPMERKING
U kunt het mondstuk gebruiken om de luchtstroom in krappe ruimtes te vergroten: bloemperken, onder terrassen, enz.

PLAATS DE ACCUPACKS

Figuur 10.

• Als het accupack of de oplader beschadigd is, vervang dan het accupack of de oplader.
• Stop de machine en wacht tot de motor stopt voordat u de accupacks installeert of verwijdert.
• Gebruik alleen 24V-accupacks. Gebruik geen dual-voltage 24/48V-accupacks.
• Beide accupacks moeten in de compartimenten worden geplaatst om de machine te kunnen starten.

1. Lijn de hefribben op het accupack uit met de groeven in het batterijcompartiment.
2. Duw het accupack in het batterijcompartiment totdat het accupack op zijn plaats vastklikt.
3. Wanneer u een klik hoort, is het accupack geïnstalleerd.
4. Voer dezelfde handeling uit met het andere accupack.

OPMERKING
Optimaliseer het vermogen en de prestaties van uw nieuwe 2x24V-machine door te werken met beide accupacks op 100% opgeladen. Als elke batterij een andere laadtoestand heeft, is de looptijd van de machine afhankelijk van de batterij met het laagste vermogen (bijvoorbeeld: de ene batterij is 100% opgeladen en de andere is 50% opgeladen, de machine werkt alleen totdat de 50% batterij leeg is).

VERWIJDER HET ACCUPACK

Figuur 10.

1. Duw de batterijontgrendelingsknop in en houd deze vast.
2. Verwijder het accupack uit de machine.

WERKING

START DE MACHINE

Figuur 11.

1. Duw de aan/uit-knop in de aan-stand.
2. Draai de snelheidsknop naar voren om de snelheid te verhogen.

STOP DE MACHINE

Figuur 11.

1. Duw op de aan/uit-knop.

WERKINGSTIPS

• Zorg ervoor dat de machine in goede staat is.
• Zorg ervoor dat de buizen en beschermers op hun plaats zitten.
• Richt de machine niet op de persoon of losse materialen voordat u de machine start.
• Oorbescherming is noodzakelijk om het risico op gehoorverlies in verband met het geluidsniveau te verminderen.
• Houd u aan alle toepasselijke wetten, voorschriften, normen en verordeningen.

WERKEN ALS TUINZUIGER

Figuur 12.

1. Houd de machine stevig vast.
2. Houd de machine zo vast dat de zuigbuis lichtjes 5 - 10 cm boven de vloer is gekanteld.
3. Gebruik een veegbeweging om lichte, ongewenste materialen te verzamelen.

OPMERKING
Zorg ervoor dat u de zak installeert en ritst.

OPMERKING
Gebruik de schouderband.

WERKEN ALS BLADBLAZER

1. Houd de machine stevig vast.
2. Werk van links naar rechts.
3. Beweeg de machine langzaam naar voren.
4. Houd de verzamelde, ongewenste materialen voor u.

OPMERKING
Gebruik harken en bezems om het ongewenste materiaal los te maken voordat u blaast.

OPMERKING
Gebruik de lage snelheid om droge items te verplaatsen en de hoge snelheid om zware items te verplaatsen, zoals grote ongewenste materialen of grind.

ONDERHOUD

Laat remvloeistoffen, benzine en materialen op basis van petroleum niet in contact komen met de plastic onderdelen. Chemicaliën kunnen schade aan het plastic veroorzaken en het plastic onbruikbaar maken.

Gebruik geen sterke oplosmiddelen of reinigingsmiddelen op de plastic behuizing of onderdelen.

Verwijder het accupack uit de machine voordat u onderhoud uitvoert.

REINIG DE MACHINE

De machine moet droog zijn. Vochtigheid kan risico's op elektrische schokken veroorzaken.

• Verwijder het ongewenste materiaal uit de ventilatieopening met een stofzuiger.
• Spuit niet in de ventilatieopening en plaats de ventilatieopening niet in oplosmiddelen.
• Reinig de behuizing en de plastic onderdelen met een vochtige en zachte doek.

REINIG DE OPVANGZAK

• Draag een veiligheidsbril en een stofmasker.
• Reinig de zak indien nodig 1 keer per jaar of vaker.

1. Verwijder de zak.
2. Keer de zak binnenstebuiten.
3. Hang de zak op en maak hem schoon.
4. Hang de zak op om te drogen.
5. Keer de zak met de goede kant naar buiten en installeer hem opnieuw.

TRANSPORT EN OPSLAG

Verwijder het accupack uit de machine voor transport en opslag.

VERPLAATS DE MACHINE

• Houd de machine alleen vast aan de handgreep.

BERG DE MACHINE OP

• Reinig de machine voor opslag.
• Zorg ervoor dat de motor niet heet is wanneer u de machine opbergt.
• Zorg ervoor dat de machine geen losse of beschadigde onderdelen heeft. Voer indien nodig deze stappen/instructies uit:
  • Vervang de beschadigde onderdelen.
  • Draai de bouten vast.
  • Spreek met een persoon van een erkend servicecentrum.
• Bewaar de machine in een droge ruimte.
• Zorg ervoor dat kinderen niet in de buurt van de machine kunnen komen.

PROBLEEMOPLOSSING

TECHNISCHE GEGEVENS

GARANTIE

De volledige garantievoorwaarden zijn te vinden op de Greenworks website https://www.greenworkstools.eu
