Samsung HW-S50B Handleiding

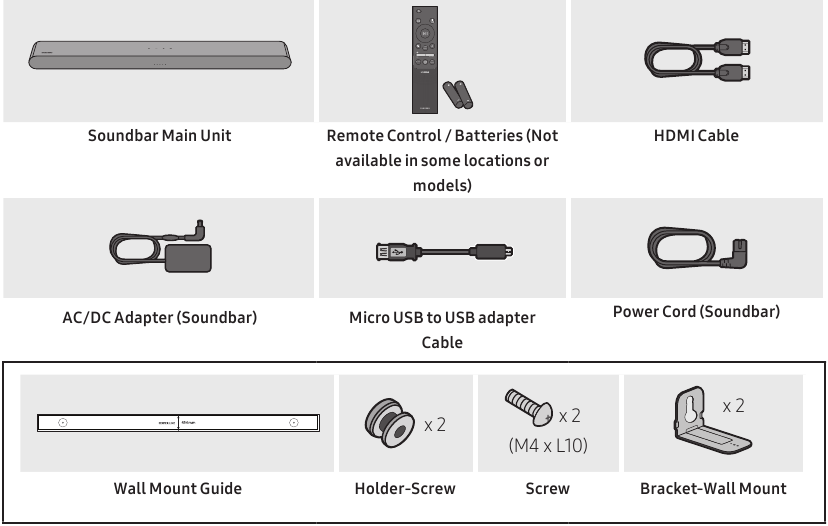

DE ONDERDELEN CONTROLEREN

• Raadpleeg het label op het product voor meer informatie over de voeding en het stroomverbruik. (Label: Onderkant van de Soundbar-hoofdeenheid)
• Neem contact op met een Samsung Service Center of Samsung Customer Care om extra onderdelen of optionele kabels te kopen.

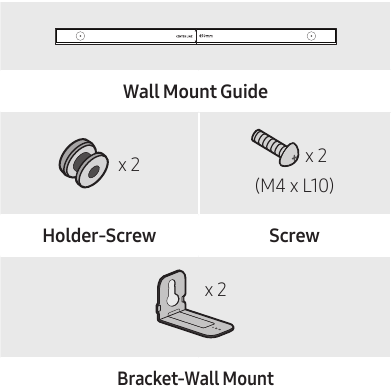

• Zie 'De muurbeugel installeren' voor meer informatie over de muurbeugel.
• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Het uiterlijk van de accessoires kan enigszins afwijken van de bovenstaande afbeeldingen.

PRODUCTOVERZICHT

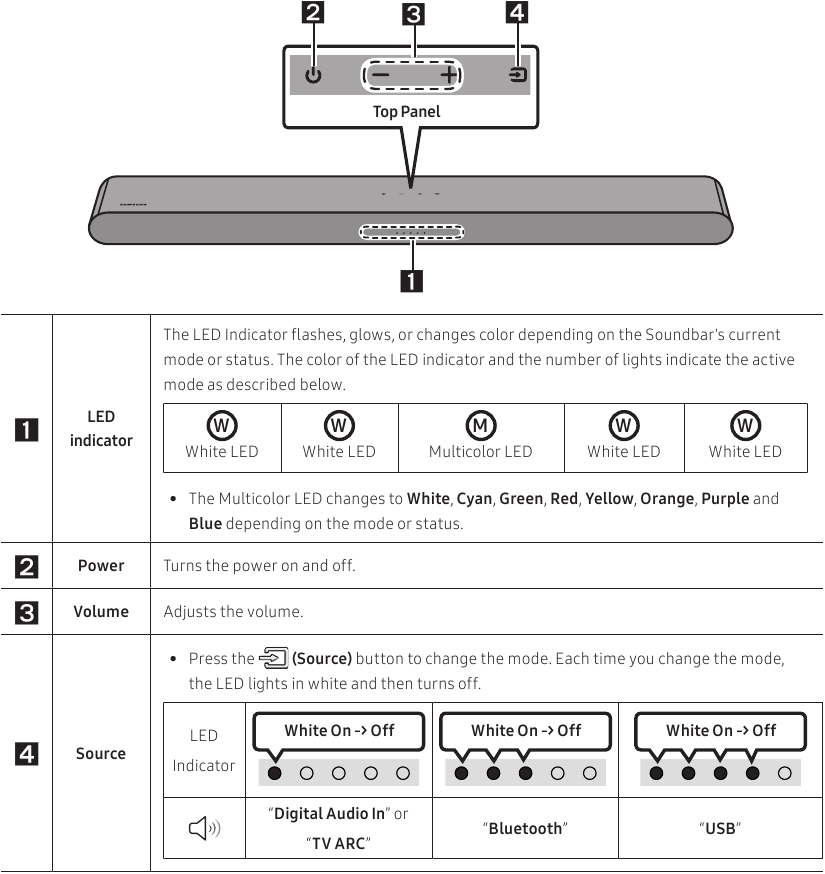

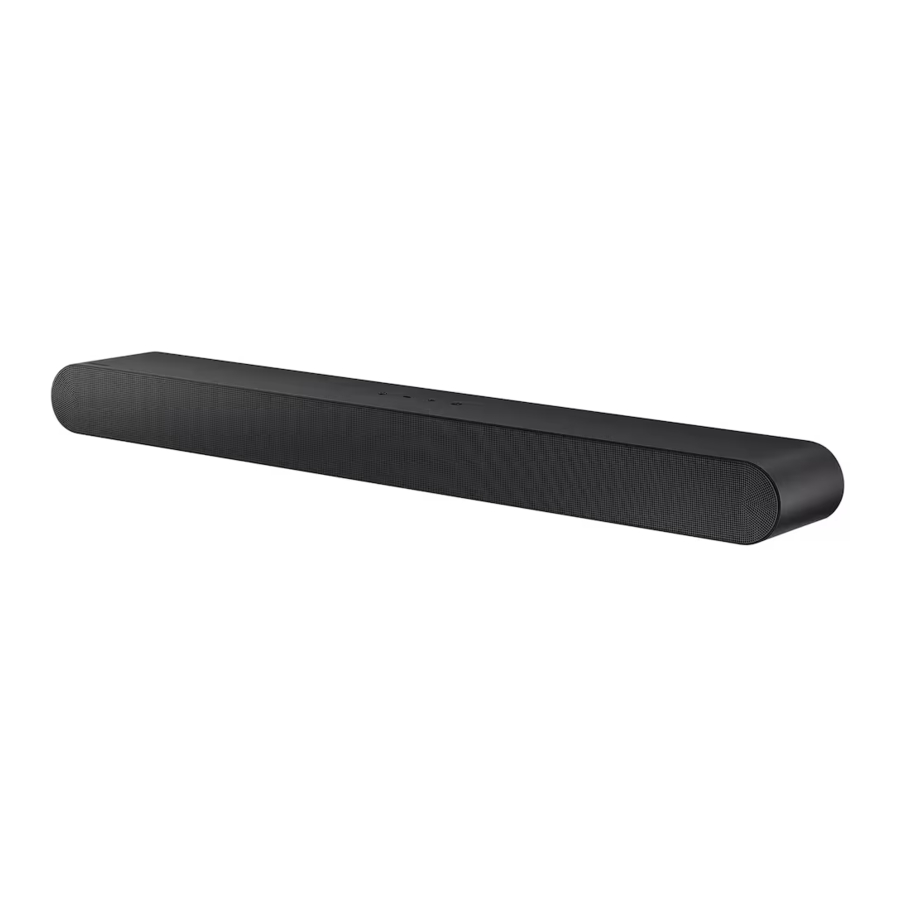

Voorpaneel / bovenpaneel van de eenheid

• Wanneer u het netsnoer aansluit, begint de aan/uit-knop binnen 4 tot 6 seconden te werken.
• Wanneer u dit apparaat inschakelt, is er een vertraging van 4 tot 5 seconden voordat er geluid wordt geproduceerd.
• Als u geluiden hoort van zowel de TV als de Soundbar, ga dan naar het menu Settings (Instellingen) voor de TV-audio en wijzig de TV-luidspreker in External Speaker (Externe luidspreker).

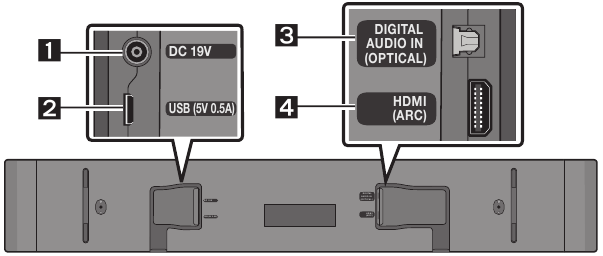

Onderpaneel van de eenheid

	DC 19V (Voeding in) Sluit de AC/DC-voedingsadapter aan.
	USB (5V 0.5A) Sluit hier een USB-apparaat aan om muziekbestanden die zijn opgeslagen op het USB-apparaat af te spelen via de Soundbar.
	DIGITAL AUDIO IN (OPTICAL) Aansluiten op de digitale (optische) uitgang van een extern apparaat.
	HDMI (ARC) Aansluiten op de HDMI (ARC)-poort op een TV.

• Wanneer u de stroomkabel van de AC/DC-voedingsadapter uit een stopcontact haalt, trek dan aan de stekker. Trek niet aan de kabel.
• Sluit dit apparaat of andere componenten pas aan op een stopcontact als alle verbindingen tussen de componenten zijn voltooid.

DE AFSTANDSBEDIENING GEBRUIKEN

Batterijen plaatsen voordat u de afstandsbediening gebruikt

Schuif de achterklep in de richting van de pijl totdat deze volledig is verwijderd.
Plaats 2 AAA-batterijen (1,5 V) zo dat hun polariteit correct is. Schuif de achterklep terug in de juiste positie.

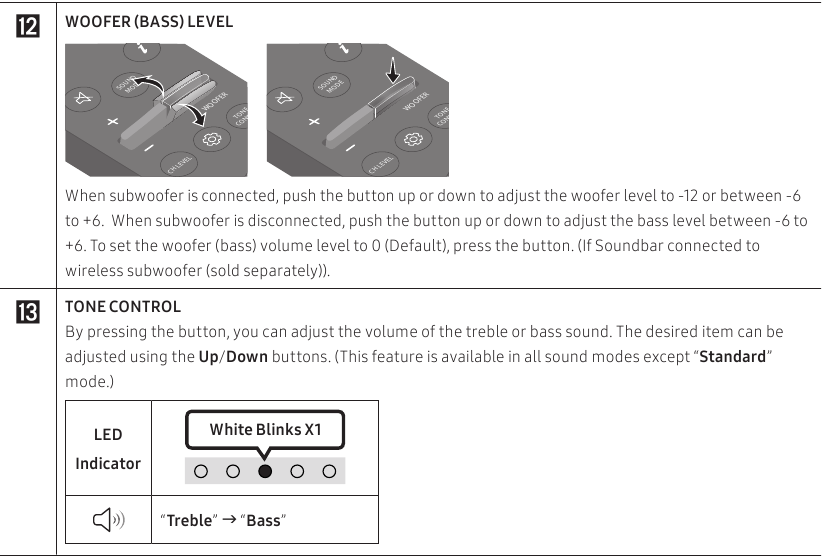

De afstandsbediening gebruiken

De verborgen knoppen gebruiken

Verborgen knop (knoppen met meer dan één functie)
Afstandsbedieningsknop	Functie
WOOFER (Omhoog)	TV-afstandsbediening aan/uit
Links	TV Auto connect aan/uit
Omhoog	ID SET

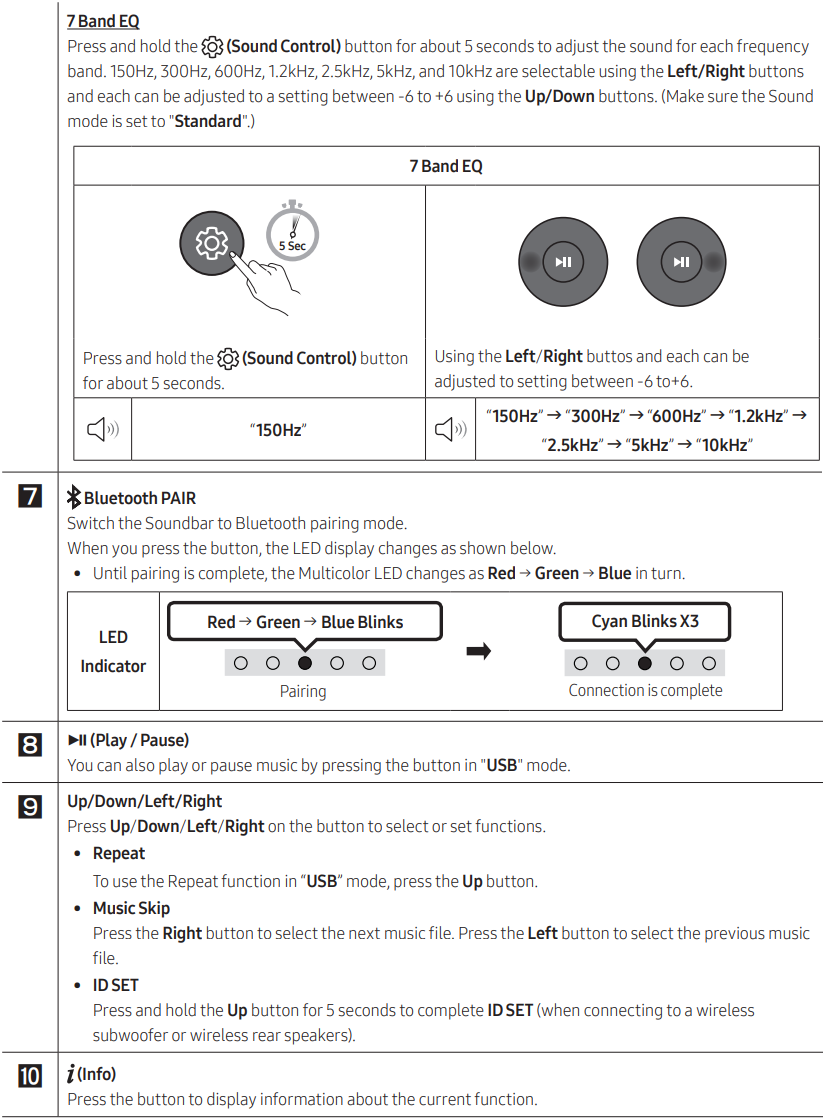

(Geluidsregeling)	7 Band EQ

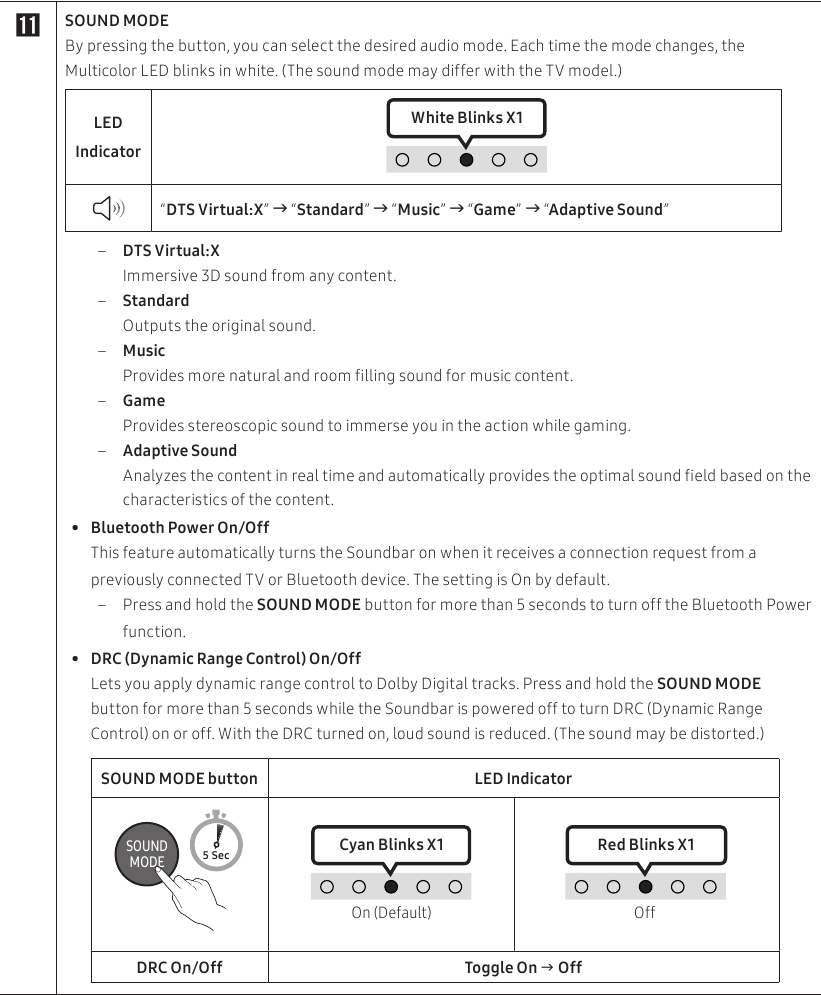

SOUND MODE	DRC Aan/Uit
	Bluetooth Power Aan/Uit
PAIR	Bluetooth Multi connection Aan/Uit
(Bron)	Audio Feedback Aan/Uit (Stand-by)

Uitvoerspecificaties voor de verschillende geluidseffectmodi

Effect	Invoer	Uitvoer
		Alleen met Soundbar	Alleen met Subwoofer	Met Subwoofer & Wireless Rear Speaker Kit
DTS Virtual: X	2.0 ch	3.0 ch	3.1 ch	5.1 ch
	5.1 ch	3.0 ch	3.1 ch	5.1 ch
Standard	2.0 ch	2.0 ch	2.1 ch	2.1 ch
	5.1 ch	3.0 ch	3.1 ch	5.1 ch
Music	2.0 ch	3.0 ch	3.1 ch	5.1 ch
	5.1 ch	3.0 ch	3.1 ch	5.1 ch
Game	2.0 ch	3.0 ch	3.1 ch	5.1 ch
	5.1 ch	3.0 ch	3.1 ch	5.1 ch
Adaptive Sound	2.0 ch	3.0 ch	3.1 ch	5.1 ch
	5.1 ch	3.0 ch	3.1 ch	5.1 ch

• De Samsung Wireless Rear Speaker Kit, en Subwoofer kunnen afzonderlijk worden aangeschaft.
  Neem contact op met de verkoper waar u de Soundbar hebt gekocht om een ​​Kit of de Subwoofer te kopen.

Het volume aanpassen met een TV-afstandsbediening

Pas het Soundbar-volume aan met de afstandsbediening van de TV.

• Deze functie kan alleen worden gebruikt met IR-afstandsbedieningen. Bluetooth-afstandsbedieningen (afstandsbedieningen waarvoor koppeling vereist is) worden niet ondersteund.
• Stel de TV-luidspreker in op External Speaker (Externe luidspreker) om deze functie te gebruiken.
• Fabrikanten die deze functie ondersteunen:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV-afstandsbediening aan/uit

1. Schakel de Soundbar uit.
2. Duw de WOOFER-knop omhoog en houd deze 5 seconden ingedrukt.
   Elke keer dat u de WOOFER-knop omhoog duwt en deze 5 seconden ingedrukt houdt, schakelt de modus in de volgende volgorde: "Off-TV Remote" (standaardmodus), "Samsung-TV Remote", "All-TV Remote".
   De status van de LED-indicator verandert telkens wanneer de modus wordt gewijzigd, zoals hieronder weergegeven.

Afstandsbedieningsknop	LED-indicator	Status
	"Off-TV Remote" (Uit-TV-afstandsbediening) (Standaardmodus)	Schakel de TV-afstandsbediening uit.
	"Samsung-TV Remote" (Samsung-TV-afstandsbediening)	Schakel de IR-afstandsbediening van een Samsung TV in.
	"All-TV Remote" (Alle-TV-afstandsbedieningen)	Schakel de IR-afstandsbediening van een TV van een derde partij in.

HET APPARAAT AANSLUITEN

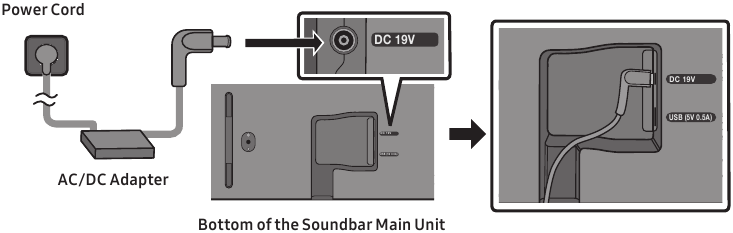

Elektrische voeding aansluiten

Gebruik de stroomcomponenten om de Soundbar in de volgende volgorde op een stopcontact aan te sluiten:

• Raadpleeg het label op het product voor meer informatie over de vereiste elektrische voeding en het stroomverbruik. (Label: Onderkant van de Soundbar-hoofdeenheid)

1. Sluit eerst de stroomkabel aan op de AC/DC-adapter.
   Sluit de AC/DC-adapter (met de stroomkabel) aan op de Soundbar.
2. Sluit het netsnoer aan op een stopcontact.

OPMERKINGEN

• Als u het netsnoer loskoppelt en opnieuw aansluit wanneer het product is ingeschakeld, wordt de Soundbar automatisch ingeschakeld.
• Zorg ervoor dat u de AC/DC-adapter plat op een tafel of de vloer legt. Als u de AC/DC-adapter zo plaatst dat deze hangt met de AC-snoer-ingang naar boven gericht, kunnen er water of andere vreemde stoffen in de adapter terechtkomen en ervoor zorgen dat de adapter defect raakt.

De Samsung Wireless Rear Kit en Subwoofer op uw product aansluiten

Breid uit naar echte draadloze surround sound door de Samsung Wireless Rear Speaker Kit (SWA-9100S of SWA-9200S, afzonderlijk verkrijgbaar) en Wireless Subwoofer (SWA-W510, afzonderlijk verkrijgbaar) op uw Soundbar aan te sluiten.
Zie de handleiding van de Samsung Wireless Rear Speaker Kit en Wireless Subwoofer voor gedetailleerde informatie over aansluitingen.

EEN BEDRADE VERBINDING MET DE TV GEBRUIKEN

Verbinden met HDMI

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt het HDMI-signaal eerst ontvangen.
• Om de HDMI-kabel tussen de tv en de soundbar aan te sluiten, moet u de aansluitingen met het label ARC aansluiten. Anders wordt het tv-geluid mogelijk niet uitgevoerd.
• De aanbevolen kabel is een High Speed HDMI Cable with Ethernet.

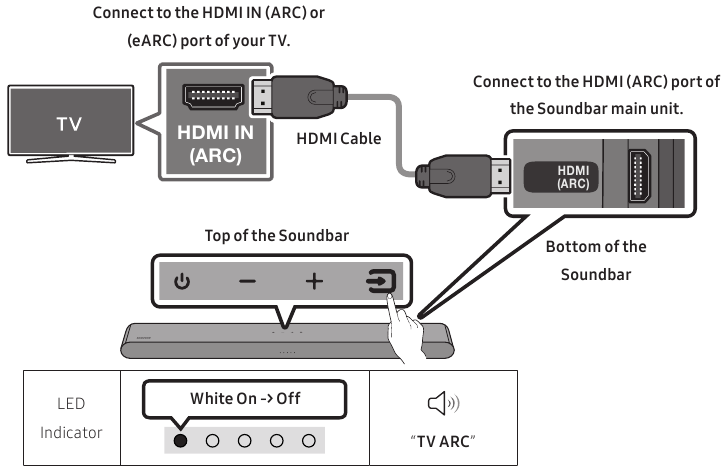

De tv aansluiten die HDMI ARC (Audio Return Channel) ondersteunt

1. Sluit de HDMI-kabel aan zoals weergegeven in de afbeelding terwijl de soundbar en de tv zijn uitgeschakeld.
2. Schakel de soundbar en de tv in.
3. Het tv-geluid wordt uitgevoerd vanaf de soundbar.

• Als het tv-geluid niet wordt uitgevoerd, drukt u op het bovenpaneel van de soundbar of op de knop (Source) op de afstandsbediening om de modus "Digital Audio In" (Digitale audio-ingang) te selecteren.
• Controleer de HDMI-kabelverbinding opnieuw als er geen geluid wordt uitgevoerd.
• Gebruik de volumeknoppen op de afstandsbediening van de tv om het volume op de soundbar te wijzigen.

OPMERKINGEN

• Wanneer u de tv die HDMI ARC (Audio Return Channel) ondersteunt met een HDMI-kabel op de soundbar aansluit, kunt u de digitale video- en audiogegevens verzenden zonder een aparte optische kabel aan te sluiten.
• We raden u aan om indien mogelijk een kernloze HDMI-kabel te gebruiken. Als u een HDMI-kabel met kern gebruikt, gebruik er dan een met een diameter van minder dan 14 mm.
• Deze functie is niet beschikbaar als de HDMI-kabel geen ARC ondersteunt.
• Wanneer de audio in een uitzending is gecodeerd in Dolby Digital en de "Digital Output Audio Format" (Digitale audio-uitvoerindeling) op uw tv is ingesteld op PCM, raden we u aan de instelling te wijzigen in Dolby Digital. Wanneer de instelling op de tv wordt gewijzigd, ervaart u een betere geluidskwaliteit. (Het tv-menu kan verschillende woorden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)

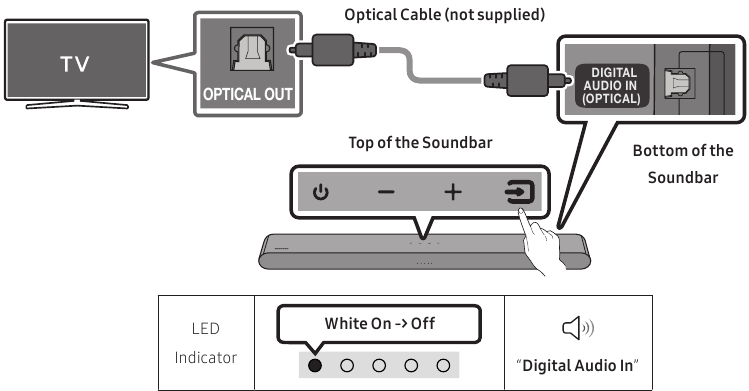

Aansluiten met een optische kabel

Checklist vóór aansluiting

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt het HDMI-signaal eerst ontvangen.
• Wanneer u een optische kabel gebruikt en de aansluitingen afdekkingen hebben, moet u de afdekkingen verwijderen.


1. Sluit de DIGITAL AUDIO IN (OPTICAL) (Digitale audio-ingang (OPTISCH)) poort op de soundbar en de OPTICAL-uitgangspoort op de tv aan met de optische kabel (niet meegeleverd), zoals weergegeven in de afbeelding, terwijl de tv en soundbar zijn uitgeschakeld.
2. Schakel de soundbar en de tv in.
3. Druk op de knop (Source) (Bron) op het bovenpaneel of de afstandsbediening en selecteer vervolgens de modus "Digital Audio In" (Digitale audio-ingang).
4. Het tv-geluid wordt uitgevoerd vanaf de soundbar.

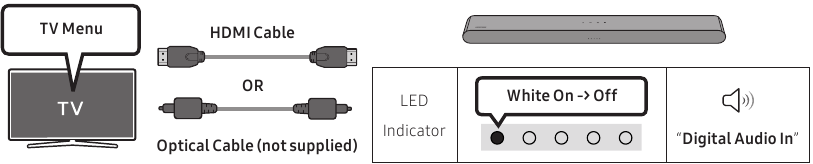

De Q-Symphony-functie gebruiken
Voor Q-Symphony synchroniseert de soundbar met een Samsung-tv om geluid via twee apparaten uit te voeren voor een optimaal surround-effect. Wanneer de soundbar is aangesloten, verschijnt het menu "TV+Soundbar" onder het menu Sound Output (Geluidsuitvoer) van de tv. Selecteer het bijbehorende menu.

• Voorbeeld van tv-menu: TV + [AV] Soundbar-serienaam (HDMI)

OPMERKINGEN

• Het kan werken op basis van de codec die door de tv wordt ondersteund.
• Deze functie wordt alleen ondersteund wanneer de HDMI-kabel of optische kabel (niet meegeleverd) is aangesloten.
• Het weergegeven bericht kan verschillen met het tv-model.
• Deze functie is beschikbaar op sommige Samsung-tv's en sommige soundbar-modellen.

EEN DRAADLOZE VERBINDING MET DE TV GEBRUIKEN

Verbinden via Bluetooth

Wanneer een Samsung-tv is aangesloten via Bluetooth, kunt u stereogeluid horen zonder gedoe met kabels.

• Er kan slechts één Samsung-tv tegelijk worden aangesloten.
• Samsung-tv's die Bluetooth ondersteunen, kunnen worden aangesloten.
  Controleer de specificaties van uw tv.

De eerste verbinding

1. Druk op de knop PAIR (KOPPELEN) op de afstandsbediening van de soundbar of druk op de knop (Source) (Bron) op het bovenpaneel van de soundbar om de modus "Bluetooth" te openen.

Bluetooth Pairing button (Bluetooth-koppelingsknop)	LED Indicator (LED-indicator)
	Totdat het koppelen is voltooid, verandert de meerkleurige LED als Red → Green → Blue (Rood → Groen → Blauw).
		"Ready to connect via Bluetooth." ("Klaar om te verbinden via Bluetooth.")

2. Selecteer de Bluetooth-modus op de Samsung-tv. (bijv. Home ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) g Geluid g Geluidsuitvoer g Bluetooth-luidsprekerlijst g [AV] Soundbar S5B-Series (Bluetooth))
3. Selecteer "[AV] Soundbar S5B-Series" in de lijst op het scherm van de tv.
   Een beschikbare soundbar wordt aangegeven met "Needs pairing" ("Moet worden gekoppeld") of "Paired" ("Gekoppeld") in de Bluetooth-apparaatlijst van de tv. Om de Samsung-tv met de soundbar te verbinden, selecteert u het bericht en brengt u een verbinding tot stand.
4. U kunt nu Samsung-tv-geluid horen vanaf de soundbar.
   • Als er een verbindingslogboek is tussen de soundbar en de Samsung-tv, wordt de soundbar automatisch verbonden door de modus te wijzigen in "Bluetooth".

Als het apparaat geen verbinding kan maken

• Als u een bestaande soundbar (bijv. [AV] Soundbar S5B-Series) in de lijst met luidsprekers op de Samsung-tv hebt, verwijdert u deze.
• Herhaal vervolgens stappen 1 tot en met 3.

Het apparaat loskoppelen van de Samsung-tv

Druk op de knop (Source) (Bron) op het bovenpaneel of op de afstandsbediening om een andere modus dan "Bluetooth" te selecteren.

• Het loskoppelen kost tijd omdat de Samsung-tv een reactie van de soundbar moet ontvangen. (De benodigde tijd kan verschillen, afhankelijk van het Samsung-tv-model.)

Automatisch tv-verbinding aan/uit

Om de automatische Bluetooth-verbinding tussen de soundbar en de tv te annuleren, houdt u de knop Left (Links) op de afstandsbediening 5 seconden ingedrukt terwijl de soundbar in de status "Bluetooth Ready" (Bluetooth gereed) staat. (Schakelen Aan → Uit)

Left button (Linkerknop)	LED Indicator (LED-indicator)
	Aan (standaard)	Uit
Bluetooth Ready(Bluetooth gereed)	Toggle On → Off(Schakelen Aan → Uit)

Opmerkingen over de Bluetooth-verbinding

• Plaats een nieuw apparaat binnen 1 m om via Bluetooth-communicatie verbinding te maken.
• Als er om een pincode wordt gevraagd bij het aansluiten van een Bluetooth-apparaat, voert u <0000> in.
• De soundbar wordt automatisch uitgeschakeld na 20 minuten in de stand-by stand.
• De soundbar kan Bluetooth-zoeken of verbindingen mogelijk niet correct uitvoeren in de volgende omstandigheden:
  • Als er een sterk elektrisch veld rond de soundbar is.
  • Als er meerdere Bluetooth-apparaten tegelijkertijd met de soundbar zijn gekoppeld.
  • Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats staat of defect is.
• Elektronische apparaten kunnen radio-interferentie veroorzaken. Apparaten die elektromagnetische golven genereren, moeten uit de buurt van de soundbar-hoofdeenheid worden gehouden, bijvoorbeeld magnetrons, draadloze LAN-apparaten, enz.

EEN EXTERN APPARAAT AANSLUITEN

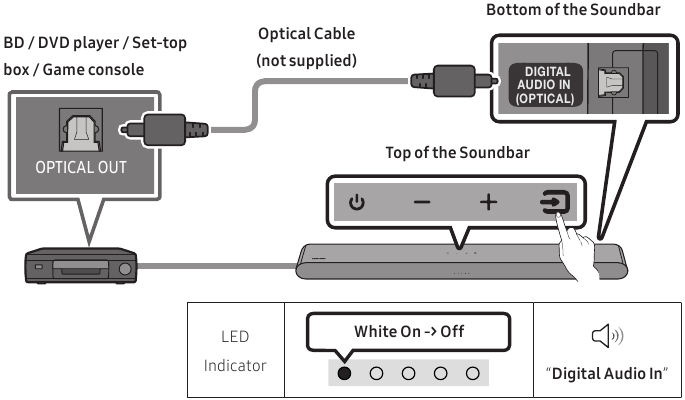

Aansluiten met een optische kabel

1. Sluit de DIGITAL AUDIO IN (OPTICAL) (Digitale audio-ingang (OPTISCH)) poort op de soundbar en de OPTICAL-uitgangspoort op het externe apparaat aan met de optische kabel (niet meegeleverd), zoals weergegeven in de afbeelding, terwijl het externe apparaat en de soundbar zijn uitgeschakeld.
2. Schakel de soundbar en het externe apparaat in.
3. Druk op de knop (Source) (Bron) op het bovenpaneel of de afstandsbediening en selecteer vervolgens de modus "Digital Audio In" (Digitale audio-ingang).
4. Het geluid van het externe apparaat wordt uitgevoerd vanaf de soundbar.

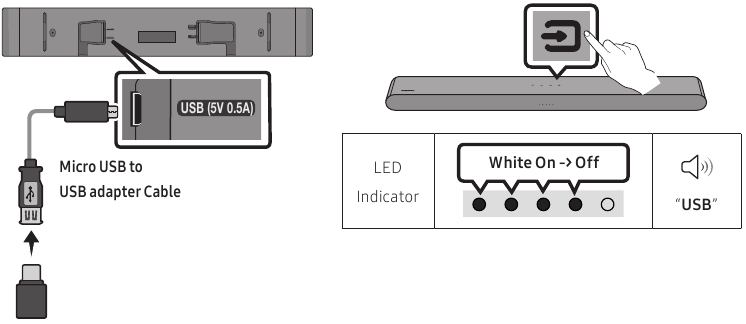

EEN USB-OPSLAGAPPARAAT AANSLUITEN

U kunt muziekbestanden die zich op USB-opslagapparaten bevinden via de soundbar afspelen.

1. Sluit de soundbar met de USB-stick aan met behulp van de bovenstaande USB-adapterkabel.
2. Druk op de knop (Source) (Bron) op het bovenpaneel of de afstandsbediening en selecteer vervolgens de modus "USB".
3. Speel muziekbestanden van het USB-opslagapparaat af via de soundbar.
   • De soundbar wordt automatisch uitgeschakeld (Auto Power Down) als er langer dan 20 minuten geen USB-apparaat is aangesloten.

Compatibiliteitslijst bestandstype
Extensie	Codec	Sampling Rate (Bemonsteringsfrequentie)	Bit Rate (Bitsnelheid)
*.mp3	MPEG1 Layer2	32kHz ~ 48kHz	32kbps ~ 320kbps
	MPEG1 Layer3	32kHz ~ 48kHz	32kbps ~ 320kbps
	MPEG2 Layer3	16kHz ~ 24kHz	8kbps ~ 160kbps
	MPEG2.5 Layer3	8kHz ~ 12kHz	8kbps ~ 160kbps
*.wma	WMA7/8/9	32kHz ~ 48kHz	32kbps ~ 320kbps
*.ogg	Vorbis	32kHz ~ 48kHz	45kbps ~ 500kbps
*.aac *.m4a	AAC-LC (MPEG2/MPEG4 Audio Only)	32kHz ~ 48kHz	32kbps ~ 320kbps
*.wav	LPCM	32kHz ~ 192kHz	1,024kbps ~ 9,216kbps
*.flac	FLAC	32kHz ~ 192kHz	162kbps ~ 8,100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1,024kbps ~ 9,216kbps

• Als er te veel mappen (ongeveer 200) en bestanden (ongeveer 2000) op het USB-apparaat zijn opgeslagen, kan het enige tijd duren voordat de soundbar bestanden kan openen en afspelen.
• De soundbar ondersteunt alleen USB-apparaten met FAT16 (~2GB), FAT32 (~2TB) of NTFS (~2TB) bestandssystemen.

EEN MOBIEL APPARAAT AANSLUITEN

Verbinding maken via Bluetooth

Wanneer een mobiel apparaat is verbonden via Bluetooth, kunt u stereogeluid horen zonder gedoe met kabels.

• Wanneer u een gekoppeld Bluetooth-apparaat verbindt terwijl de Soundbar uitgeschakeld is, wordt de Soundbar automatisch ingeschakeld.

De eerste verbinding

• Zorg er bij het aansluiten van een nieuw Bluetooth-apparaat voor dat het apparaat zich binnen een afstand van 1 m bevindt.

1. Druk op de PAIR-knop op de afstandsbediening van de Soundbar of druk op de (Source)-knop op het bovenpaneel van de Soundbar om de "Bluetooth"-modus te activeren.

Bluetooth-koppelingsknop	LED-indicator
	Totdat het koppelen is voltooid, verandert de meerkleurige LED achtereenvolgens in Rood → Groen → Blauw.
		"Klaar om te verbinden via Bluetooth."

2. Selecteer op uw apparaat "[AV] Samsung Soundbar S5B-Series" uit de lijst die verschijnt.
3. Speel muziekbestanden af van het apparaat dat via Bluetooth is verbonden met de Soundbar.

Als het apparaat geen verbinding kan maken

• Als u een bestaande Soundbar (bijv. [AV] Samsung Soundbar S5B-Series) in de lijst met luidsprekers op het mobiele apparaat hebt staan, verwijder deze dan.
• Herhaal vervolgens de stappen 1 en 2.

Opmerkingen over de Bluetooth-verbinding

• Plaats een nieuw apparaat binnen 1 m om verbinding te maken via Bluetooth-communicatie.
• Als u om een pincode wordt gevraagd bij het aansluiten van een Bluetooth-apparaat, voert u <0000> in.
• De Soundbar wordt na 20 minuten automatisch uitgeschakeld in de stand-by stand.
• De Soundbar kan mogelijk geen Bluetooth-zoekopdracht of verbinding correct uitvoeren onder de volgende omstandigheden:
  • Als er een sterk elektrisch veld rond de Soundbar is.
  • Als er gelijktijdig verschillende Bluetooth-apparaten met de Soundbar zijn gekoppeld.
  • Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats staat of defect is.
• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren, moeten uit de buurt van de Soundbar-hoofdeenheid worden gehouden, bijv. magnetrons, draadloze LAN-apparaten, enz.
• De Soundbar ondersteunt SBC-gegevens (44,1 kHz, 48 kHz).
• Maak alleen verbinding met een Bluetooth-apparaat dat de A2DP-functie (AV) ondersteunt.
• U kunt de Soundbar niet aansluiten op een Bluetooth-apparaat dat alleen de HF-functie (Handsfree) ondersteunt.
• Plaats de Soundbar en het Bluetooth-apparaat zo dicht mogelijk bij elkaar wanneer u de Soundbar aansluit op een Bluetooth-apparaat.
• Hoe verder de Soundbar en het Bluetooth-apparaat van elkaar verwijderd zijn, hoe lager de geluidskwaliteit zal worden. De Bluetooth-verbinding kan worden verbroken wanneer de apparaten zich buiten het effectieve bereik bevinden.
• De Bluetooth-verbinding werkt mogelijk niet zoals bedoeld in gebieden met een slechte ontvangst.
• Een Bluetooth-apparaat kan ruis of een storing ondervinden onder de volgende omstandigheden:
  • Wanneer het lichaam in contact komt met de signaalzender op het Bluetooth-apparaat of de Soundbar
  • In hoeken of wanneer er een obstakel in de buurt is, zoals een muur of scheidingswand, waar elektrische veranderingen kunnen optreden.
  • Wanneer blootgesteld aan radiostoringen door andere producten die op dezelfde frequentiebanden werken, zoals medische apparatuur, magnetrons en draadloze LAN-apparaten.
  • Obstakels zoals deuren en muren kunnen nog steeds van invloed zijn op de geluidskwaliteit, zelfs wanneer de apparaten zich binnen het effectieve bereik bevinden.
• Houd er rekening mee dat uw Soundbar niet met andere Bluetooth-apparaten kan worden gekoppeld terwijl de Bluetooth-optie wordt gebruikt.
• Dit draadloze apparaat kan tijdens het gebruik elektrische storingen veroorzaken.

Bluetooth in-/uitschakelen

Als een eerder gekoppeld Bluetooth-apparaat probeert te koppelen met de Soundbar wanneer de functie Bluetooth Power On is ingeschakeld en de Soundbar is uitgeschakeld, wordt de Soundbar automatisch ingeschakeld.

1. Houd de SOUND MODE-knop langer dan 5 seconden op de afstandsbediening ingedrukt terwijl de Soundbar is ingeschakeld.
2. De meerkleurige LED-indicator op de Soundbar knippert "Cyaan".

SOUND MODE-knop	LED-indicator
	Aan (standaard)	Uit
Bluetooth Power On/Off	Omschakelen Aan → Uit

Het Bluetooth-apparaat loskoppelen van het product

U kunt een Bluetooth-apparaat loskoppelen van de Soundbar. Raadpleeg de gebruikershandleiding van het Bluetooth-apparaat voor instructies.

• De Soundbar wordt losgekoppeld.
• Als de Soundbar is losgekoppeld van het Bluetooth-apparaat, knippert de meerkleurige LED-indicator op de Soundbar drie keer "Rood".

Het product loskoppelen van het Bluetooth-apparaat

Druk op de (Source)-knop op het bovenpaneel of op de afstandsbediening om een andere modus dan "Bluetooth" te selecteren.

• Het loskoppelen kost tijd omdat het Bluetooth-apparaat een reactie van de Soundbar moet ontvangen. (De tijd die nodig is om de verbinding te verbreken, kan verschillen, afhankelijk van het Bluetooth-apparaat)

Meerdere Bluetooth-verbindingen

De Soundbar kan tegelijkertijd met 2 Bluetooth-apparaten worden verbonden.

TV Auto Connect aan/uit

1. Houd de PAIR-knop langer dan 5 seconden op de afstandsbediening ingedrukt terwijl de Soundbar is uitgeschakeld.
2. De meerkleurige LED-indicator op de Soundbar knippert "Cyaan".

Bluetooth-koppelingsknop	LED-indicator
In de stand-bymodus	Meerdere verbindingen aan (standaard)	Meerdere verbindingen uit

3. Sluit de Soundbar aan op maximaal twee Bluetooth-apparaten. (Zie "Een mobiel apparaat aansluiten")
4. Speel muziek af van een van de aangesloten Bluetooth-apparaten terwijl twee apparaten zijn aangesloten.
5. Als muziek wordt afgespeeld vanaf het Bluetooth-apparaat "B" terwijl er vanaf apparaat "A" wordt afgespeeld, wordt het afspelen van muziek gestart op apparaat "B" en wordt het afspelen op apparaat "A" automatisch gestopt/gepauzeerd.
6. In versies ouder dan AVRCP V1.4 kan de schakeltijd van het apparaat dat muziek afspeelt, vertraagd zijn.

Meerdere Bluetooth-koppelingen

Meerdere apparaten met de Soundbar koppelen

1. Schakel de Soundbar in.
2. Alleen in de modus "Bluetooth" houdt u de (Source)-knop boven op de Soundbar langer dan 5 seconden ingedrukt om de Soundbar in de modus "Bluetooth Pairing" te zetten. Schakel vervolgens Bluetooth in aan de Bluetooth-apparaatzijde en selecteer de Soundbar in de lijst met beschikbare apparaten. De Soundbar maakt automatisch verbinding met het Bluetooth-apparaat.
3. Een 2e Bluetooth-apparaat kan met dezelfde methode worden gekoppeld en aangesloten op de Soundbar. Als u een 3e apparaat probeert aan te sluiten, verliest een aangesloten apparaat dat geen audio afspeelt de Bluetooth-verbinding, maar blijft wel gekoppeld aan de Soundbar.
4. Met dezelfde methode kunt u maximaal 8 Bluetooth-apparaten koppelen, maar slechts de laatste 2 blijven tegelijkertijd verbonden met de Soundbar.

OPMERKINGEN

• Sluit de Soundbar aan op maximaal twee Bluetooth-apparaten.
• Speel muziek af van een van de aangesloten Bluetooth-apparaten terwijl twee apparaten zijn aangesloten.
• Als muziek wordt afgespeeld vanaf het Bluetooth-apparaat "B" terwijl er vanaf apparaat "A" wordt afgespeeld, wordt het afspelen van muziek gestart op apparaat "B" en wordt het afspelen op apparaat A automatisch gestopt/gepauzeerd.
• In versies ouder dan AVRCP V1.4 kan de schakeltijd van het apparaat dat muziek afspeelt, vertraagd zijn.
• Het apparaat kan worden geschakeld via een melding of alarm op sommige apparaten.
• Sommige apparaten ondersteunen geen meervoudige Bluetooth-verbinding.
• De modus "Bluetooth Pairing" stopt wanneer er binnen 3 minuten geen apparaat is gekoppeld.
• Het schakelen tussen apparaten kan ongeveer 7 seconden duren bij sommige apps.
• Als u een 3e Bluetooth-apparaat probeert aan te sluiten, worden de apparaten A of B losgekoppeld. (Een apparaat dat momenteel niet wordt afgespeeld, wordt losgekoppeld.)
• Er kan slechts 1 Samsung-tv of 2 Bluetooth-apparaten tegelijkertijd op de Soundbar worden aangesloten.
• De Soundbar wordt losgekoppeld van Bluetooth-apparaten wanneer er een verbindingsverzoek van een Samsung-tv wordt ontvangen.

Tap Sound gebruiken

Tik met uw mobiele apparaat op de Soundbar om audio van het mobiele apparaat via de Soundbar af te spelen.

• Deze functie wordt mogelijk niet ondersteund, afhankelijk van het mobiele apparaat.
• Deze functie is alleen compatibel met mobiele Samsung-apparaten met Android 8.1 of hoger.

1. Schakel de functie Tap Sound in op uw mobiele apparaat.

   • Raadpleeg "De Tap Sound-functie inschakelen" hieronder voor meer informatie over het inschakelen van de functie.
2. Tik met het mobiele apparaat op de Soundbar. Selecteer "Start now" (Nu starten) in het weergegeven berichtvenster. Er wordt een verbinding tot stand gebracht tussen het mobiele apparaat en de Soundbar via Bluetooth.

3. Speel audio af van het mobiele apparaat via de Soundbar.
   • Deze functie verbindt een mobiel apparaat via Bluetooth met de Soundbar door trillingen te detecteren die optreden wanneer het apparaat de Soundbar aanraakt.
   • Zorg ervoor dat het mobiele apparaat geen scherpe hoek van de Soundbar raakt. De Soundbar of het mobiele apparaat kan bekrast of beschadigd raken.
   • Het wordt aanbevolen om het mobiele apparaat met een hoesje te bedekken. Tik lichtjes op het brede gebied in het bovenste gedeelte van de Soundbar, zonder overmatige kracht te gebruiken.
   • Om deze functie te gebruiken, moet u de SmartThings-app updaten naar de nieuwste versie.
     De functie wordt mogelijk niet ondersteund, afhankelijk van de app-versie.

De Tap Sound-functie inschakelen

Gebruik de SmartThings-app om de functie Tap View, Tap Sound in te schakelen.

1. Voer op het mobiele apparaat de SmartThings-app uit.
2. Selecteer ( ) in het SmartThings-appscherm dat wordt weergegeven op het mobiele apparaat.
3. Stel "Tap View, Tap Sound" in op Aan om de functie te laten werken wanneer een mobiel apparaat dicht bij de Soundbar komt.

OPMERKINGEN

• Wanneer het mobiele apparaat in de energiebesparende modus staat, werkt de functie Tap Sound niet.
• De functie Tap Sound werkt mogelijk niet als er apparaten in de buurt van de Soundbar zijn die radiostoring veroorzaken, zoals elektrische apparaten. Zorg ervoor dat apparaten die radiostoring kunnen veroorzaken, op voldoende afstand van de Soundbar worden geplaatst.

DE MUURBEVESTIGING INSTALLEREN

Installatievoorzorgsmaatregelen

• Installeer alleen op een verticale muur.
• Niet installeren op een plaats met een hoge temperatuur of luchtvochtigheid.
• Controleer of de muur sterk genoeg is om het gewicht van het product te dragen. Zo niet, verstevig de muur of kies een ander installatiepunt.
• Koop en gebruik de bevestigingsschroeven of ankers die geschikt zijn voor het type muur dat u heeft (gipsplaat, ijzeren plaat, hout, enz.). Indien mogelijk de steunschroeven in de muurprofielen vastzetten.
• Koop muurbevestigingsschroeven op basis van het type en de dikte van de muur waarop u de Soundbar wilt monteren.
  • Diameter: M5
  • Lengte: 35 mm of langer aanbevolen.
• Sluit kabels van de unit aan op externe apparaten voordat u de Soundbar aan de muur installeert.
• Zorg ervoor dat het apparaat is uitgeschakeld en losgekoppeld van de stroombron voordat u het installeert. Anders kan dit een elektrische schok veroorzaken.

Wandmontagecomponenten

1. Plaats de Wall Mount Guide tegen het muuroppervlak.

   • De Wall Mount Guide moet waterpas zijn.
   • Als uw tv aan de muur is bevestigd, installeer de Soundbar dan minstens 5 cm onder de tv.
2. Lijn de Wall Mount Guide's Center Line uit met het midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig vervolgens de Wall Mount Guide aan de muur met tape.

   • Als u niet onder een tv monteert, plaatst u de Center Line in het midden van het installatiegebied.
3. Gebruik een pen om de posities van de gaten te markeren en verwijder de Wall Mount Guide.

4. Boor met een boor van de juiste maat een gat in de muur bij elke markering.
   • Als de markeringen niet overeenkomen met de posities van de stijlen, zorg er dan voor dat u de juiste ankers in de gaten steekt voordat u de steunschroeven steekt. Als u ankers gebruikt, zorg er dan voor dat de gaten die u boort groot genoeg zijn voor de ankers die u gebruikt.
5. Duw een schroef (niet meegeleverd) door elke Holder-Screw en schroef vervolgens elke schroef stevig in een steunschroefgat.

6. Installeer de 2 Bracket-Wall Mounts in de juiste richting aan de onderkant van de Soundbar met behulp van 2 Screws.

   • Zorg er bij het monteren voor dat het hangergedeelte van de Bracket-Wall Mounts zich achter de achterkant van de Soundbar bevindt.

7. Installeer de Soundbar met de bevestigde Bracket-Wall Mounts door de Bracket-Wall Mounts aan de Holder-Screws aan de muur te hangen.

8. Schuif de Soundbar naar beneden zoals hieronder getoond, zodat de Bracket-Wall Mounts stevig op de Holder-Screws rusten.

   • Steek de Holder-Screws in het brede (onderste) deel van de Bracket-Wall Mounts en schuif de Bracket-Wall Mounts vervolgens naar beneden zodat de Bracket-Wall Mounts stevig op de Holder-Screws rusten.

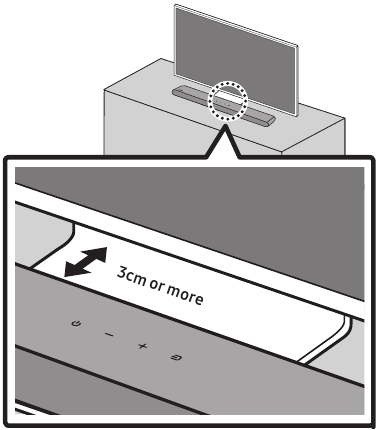

DE UNIT VOOR DE TV INSTALLEREN

Lijn het midden van de Soundbar uit met het midden van de tv zoals weergegeven in de afbeelding.
Plaats de Soundbar minstens 3 cm van de tv vandaan.

OPMERKINGEN

• Zorg ervoor dat de Soundbar op een vlakke en stevige ondergrond staat.
• Onvoldoende ruimte vanaf de tv kan akoestische problemen veroorzaken.

SOFTWARE-UPDATE

Bewaar na de upgrade de originele instellingen.

1. Sluit een USB-geheugenstick aan op de USB-poort van uw computer.


Zorg ervoor dat er geen muziekbestanden op de USB-geheugenstick staan. Dit kan ertoe leiden dat de firmware-update mislukt.

2. Ga naar (www.samsung.com) " selecteer Modelnummer invoeren en voer het model van uw Soundbar in. Selecteer handleidingen en downloads en download het nieuwste softwarebestand.
3. Sla de gedownloade software op een USB-geheugenstick op en selecteer "Extract Here" (Hier uitpakken) om de map uit te pakken.
4. Zet de Soundbar aan en sluit de USB-geheugenstick met de software-update aan op de vrouwelijke poort op een Micro-USB-adapterkabel. Sluit de kabel aan op de USB-poort op de Soundbar.

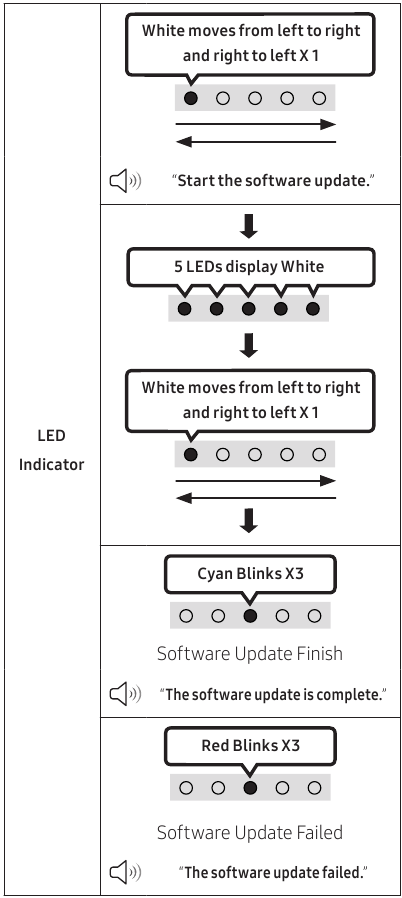

5. Sluit USB aan op de Soundbar en schakel over naar de USB-bron. De software wordt automatisch bijgewerkt en de update is binnen 2 minuten voltooid. Tijdens het updateproces beginnen de 5 LED's in een lus te knipperen, en dan zijn de 5 LED's allemaal helder wit, en dan knipperen de 5 LED's weer in een lus. Wanneer de update is voltooid, knippert de cyaan indicator 3 keer en wordt de soundbar automatisch opnieuw opgestart.


• Dit product heeft een DUAL BOOT-functie. Als de firmware-update mislukt, kunt u de firmware opnieuw bijwerken.

Als de LED-reeks niet knippert

1. Schakel de Soundbar uit, koppel het USB-opslagapparaat met de updatebestanden los en sluit het vervolgens weer aan op de USB-poort van de Soundbar.
2. Koppel het netsnoer van de Soundbar los, sluit het weer aan en schakel de Soundbar in.

OPMERKINGEN

• De firmware-update werkt mogelijk niet correct als audiobestanden die door de Soundbar worden ondersteund, zijn opgeslagen op het USB-opslagapparaat.
• Koppel de stroom niet los en verwijder het USB-apparaat niet terwijl updates worden toegepast. De hoofdeenheid wordt automatisch uitgeschakeld nadat de firmware-update is voltooid.
• Bewaar na de upgrade de originele instellingen. (inclusief volume, geluidsveld, enz.)
  • Wanneer de firmware-update is voltooid, wordt de soundbar automatisch ingeschakeld en komt de Voice UI tevoorschijn. Als de software-update mislukt, controleer dan of de USB-stick defect is.
• Mac OS-gebruikers moeten MS-DOS (FAT) gebruiken als USB-indeling.
• Updaten via USB is mogelijk niet beschikbaar, afhankelijk van de fabrikant van het USB-opslagapparaat.

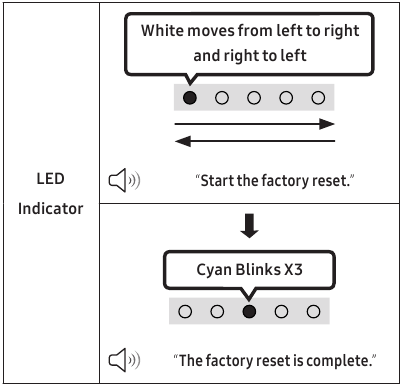

Reset

Terwijl de Soundbar is ingeschakeld, drukt u tegelijkertijd minstens 5 seconden op de (Volume)-knoppen op de behuizing. Het LED-display verandert zoals hieronder getoond en vervolgens wordt de Soundbar gereset.

•
  Alle instellingen van de Soundbar worden gereset. Voer dit alleen uit als een reset vereist is.

PROBLEEMOPLOSSING

Controleer het volgende voordat u hulp zoekt.

Het apparaat schakelt niet in

• Controleer of het netsnoer van de Soundbar correct in het stopcontact is gestoken.

Het apparaat werkt onregelmatig

• Steek het netsnoer er na verwijdering weer in.
• Schakel het externe apparaat uit en weer in en probeer het opnieuw.
• Als er geen signaal is, wordt de Soundbar na een bepaalde tijd automatisch uitgeschakeld. Schakel de stroom in. (Zie "Productoverzicht".)

Afstandsbediening werkt niet

• Richt de afstandsbediening rechtstreeks op de Soundbar.
• Vervang de batterijen door nieuwe.

Het apparaat geeft geen geluid

• Het volume van de Soundbar is te laag of gedempt. Pas het volume aan.
• Wanneer een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat, enz.) is aangesloten, past u het volume van het externe apparaat aan.
• Selecteer Soundbar voor geluidsuitvoer van de tv. (Samsung TV: Home ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Geluidsuitvoer → Soundbar selecteren)
• De kabelverbinding met de Soundbar is mogelijk los. Verwijder de kabel en sluit deze opnieuw aan.
• Verwijder het netsnoer volledig, sluit het weer aan en schakel de stroom in.
• Reset het product en probeer het opnieuw. (Zie "Reset".)

Als de tv niet is aangesloten via HDMI ARC

• Controleer of de HDMI-kabel correct is aangesloten op de ARC-aansluiting. (Zie "Een bekabelde verbinding met de tv gebruiken")
• Verbinding is mogelijk niet mogelijk vanwege het aangesloten externe apparaat (settopbox, gameconsole, enz.). Sluit de Soundbar rechtstreeks aan.
• HDMI-CEC is mogelijk niet geactiveerd op de tv. Schakel de CEC in het tv-menu in. (Samsung TV: Home ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → Verbinding → Externe apparaatbeheer → Anynet+ (HDMI-CEC) AAN)

Apparaat maakt geen verbinding via Bluetooth

• Wanneer u een nieuw apparaat aansluit, schakelt u over naar Bluetooth-koppeling om verbinding te maken. (Druk op de PAIR-knop op de afstandsbediening of druk minstens 5 seconden op de (Source)-knop op de behuizing.)
• Als de Soundbar is aangesloten op een ander apparaat, koppelt u dat apparaat eerst los om het apparaat te schakelen.
• Sluit het opnieuw aan nadat u de Bluetooth-luidsprekerlijst op het aan te sluiten apparaat hebt verwijderd. (Samsung TV: Home ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Bluetooth-luidsprekerlijst)
• Verwijder en sluit de stekker weer aan en probeer het opnieuw.
• Reset het product en probeer het opnieuw. (Zie "Reset".)

Geluid valt weg bij verbinding via Bluetooth

• Als uw apparaat dat via Bluetooth is verbonden, te ver van de Soundbar verwijderd is, kan dit ertoe leiden dat het geluid wegvalt. Verplaats het apparaat dichter bij de Soundbar.
• Als een deel van uw lichaam in contact komt met de Bluetooth-transceiver of als het product op metalen meubels is geïnstalleerd, kan het geluid wegvallen. Controleer de installatieomgeving en gebruiksomstandigheden.

Bluetooth multi-connectie werkt niet

• Wanneer de tv is aangesloten op de soundbar, werkt de Bluetooth multi-connectie mogelijk niet. Koppel de Soundbar los van de tv en probeer het opnieuw.
• Controleer of de instelling Bluetooth Multi-connectie is ingeschakeld. (Raadpleeg het gedeelte "Soundbar maakt geen verbinding via Bluetooth.")
• Koppel het momenteel afspelende apparaat los, koppel met het apparaat waarmee u verbinding wilt maken en sluit het vorige apparaat opnieuw aan.
• Als het geluid niet hoorbaar is, zelfs niet na een correcte verbinding, raadpleegt u het gedeelte "Geluid valt weg bij verbinding via Bluetooth.".

Apparaat schakelt niet automatisch in met de tv

• Wanneer u de Soundbar uitschakelt terwijl u tv kijkt, wordt de stroomsynchronisatie met de tv uitgeschakeld. Schakel eerst de tv uit.

SPECIFICATIES

Modelnaam	HW-S50B
USB	5V/0.5A
Gewicht	2,4 kg
Afmetingen (B x H x D)	670,0 x 62,3 x 105,0 mm
Bedrijfstemperatuurbereik	+5°C tot +35°C
Bereik van de luchtvochtigheid tijdens bedrijf	10% ~ 75%
VERSTERKER Nominaal uitgangsvermogen	(30W x 2) + (30W x 2) + 20W
Ondersteunde afspeelformaten DTS, Dolby Digital (DTS Virtual Surround wordt afgespeeld in DTS-formaat.)	LPCM 2ch, Dolby Audio (ondersteuning van Dolby Digital), DTS, DTS Virtual: X
Bluetooth Methode voor het deactiveren van de poort		Houd de SOUND MODE-knop langer dan 5 seconden ingedrukt om de Bluetooth Power-functie uit te schakelen.

OPMERKINGEN

• Samsung Electronics Co., Ltd behoudt zich het recht voor om de specificaties zonder voorafgaande kennisgeving te wijzigen.
• Gewicht en afmetingen zijn bij benadering.

VEILIGHEIDSINFORMATIE

VEILIGHEIDSWAARSCHUWINGEN

OM HET RISICO OP EEN ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN.
HET APPARAAT BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
LAAT ONDERHOUD UITVOEREN DOOR GEKWALIFICEERD ONDERHOUDSPERSONEEL.
Raadpleeg de onderstaande tabel voor een uitleg van symbolen die op uw Samsung-product kunnen staan.

RISICO OP ELEKTRISCHE SCHOKKEN. NIET OPENEN.
	Dit symbool geeft aan dat er een hoge spanning aanwezig is binnenin. Het is gevaarlijk om in contact te komen met een intern onderdeel van dit product.
	Dit symbool geeft aan dat dit product belangrijke documentatie bevat met betrekking tot de bediening en het onderhoud.
	Klasse II-product: dit symbool geeft aan dat er geen veiligheidsaansluiting op aarde nodig is. Als dit symbool niet aanwezig is op een product met een netsnoer, MOET het product een betrouwbare verbinding met beschermende aarde hebben.
	AC-spanning: dit symbool geeft aan dat de nominale spanning die is gemarkeerd met het symbool, AC-spanning is.
	DC-spanning: dit symbool geeft aan dat de nominale spanning die is gemarkeerd met het symbool, DC-spanning is.

• Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.

• OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MOET U DE BREDE STEKERPEN IN DE BREDE SLEUF STEKEN EN DEZE VOLLEDIG INBRENGEN.
• Dit apparaat moet altijd worden aangesloten op een AC-stopcontact met een beschermende aardingsaansluiting.
• Om het apparaat los te koppelen van het elektriciteitsnet, moet de stekker uit het stopcontact worden getrokken. De stekker moet daarom gemakkelijk te bedienen zijn.
• Stel dit apparaat niet bloot aan druppels of spatten. Plaats geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat.
• Om dit apparaat volledig uit te schakelen, moet u de stekker uit het stopcontact trekken. Daarom moet de stekker te allen tijde gemakkelijk toegankelijk zijn.

VOORZORGSMAATREGELEN

1. Zorg ervoor dat de AC-voeding in uw huis voldoet aan de stroomvereisten die worden vermeld op de identificatiesticker aan de onderkant van uw product. Installeer uw product horizontaal, op een geschikte basis (meubels), met voldoende ruimte eromheen voor ventilatie (7~10 cm). Zorg ervoor dat de ventilatieopeningen niet bedekt zijn. Plaats het apparaat niet op versterkers of andere apparatuur die heet kan worden. Dit apparaat is ontworpen voor continu gebruik. Om het apparaat volledig uit te schakelen, koppelt u de AC-stekker los van het stopcontact. Haal de stekker van het apparaat uit het stopcontact als u van plan bent het gedurende langere tijd niet te gebruiken.
2. Koppel tijdens onweer de AC-stekker los van het stopcontact. Spanningspieken als gevolg van bliksem kunnen het apparaat beschadigen.
3. Stel het apparaat niet bloot aan direct zonlicht of andere warmtebronnen. Dit kan leiden tot oververhitting en ervoor zorgen dat het apparaat niet goed functioneert.
4. Bescherm het product tegen vocht (d.w.z. vazen) en overmatige hitte (bijv. een open haard) of apparatuur die sterke magnetische of elektrische velden creëert. Haal de stekker uit het stopcontact als het apparaat niet goed functioneert. Uw product is niet bedoeld voor industrieel gebruik. Het is alleen voor persoonlijk gebruik. Er kan condensatie optreden als uw product in koude temperaturen is opgeslagen. Als u het apparaat in de winter vervoert, wacht dan ongeveer 2 uur totdat het apparaat op kamertemperatuur is gekomen voordat u het gebruikt.
5. De batterij die bij dit product wordt gebruikt, bevat chemicaliën die schadelijk zijn voor het milieu. Gooi de batterij niet bij het normale huisvuil. Stel de batterij niet bloot aan overmatige hitte, direct zonlicht of vuur. Sluit de batterij niet kort, demonteer of oververhit deze niet.

Explosiegevaar als de batterij onjuist wordt vervangen. Vervang deze alleen door hetzelfde of een gelijkwaardig type.

Registreer uw product op www.samsung.com/register om een completere service te ontvangen

Referenties

• Samsung US | Mobile | TV | Home Electronics | Home Appliances | Samsung US
• Samsung UK | Mobile | Home Electronics | Home Appliances | TV

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Samsung HW-S50B Handleiding

Beschikbare talen
