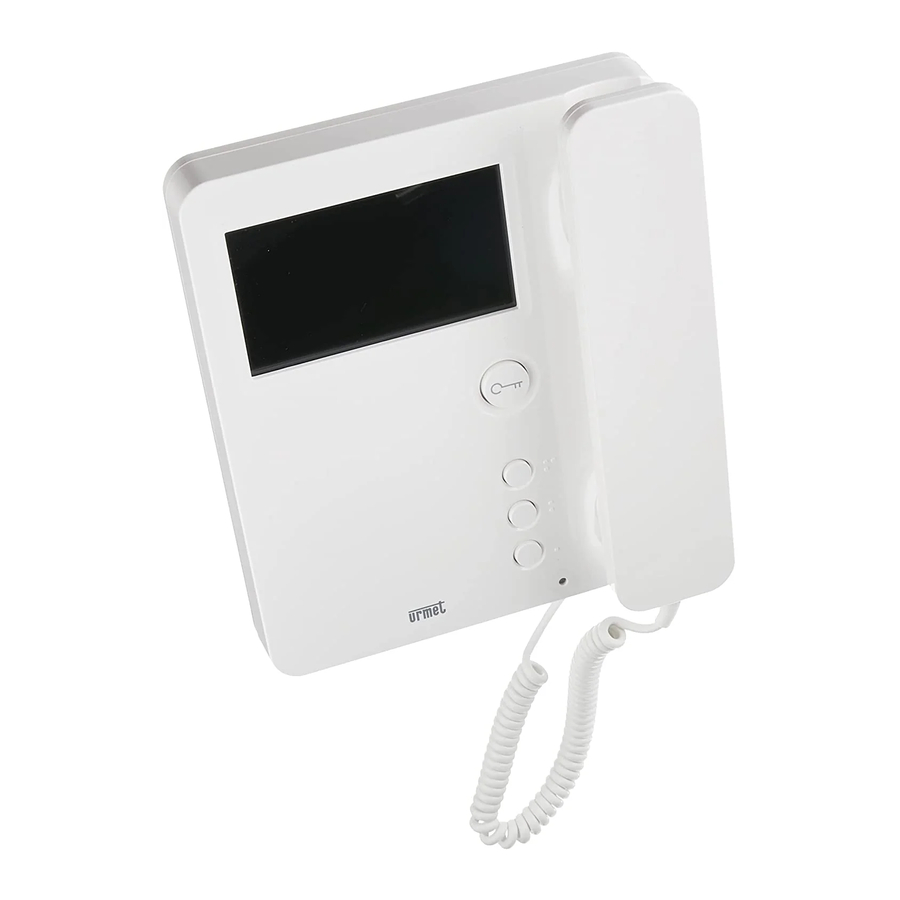

Urmet 1750, 1750/2 handleiding

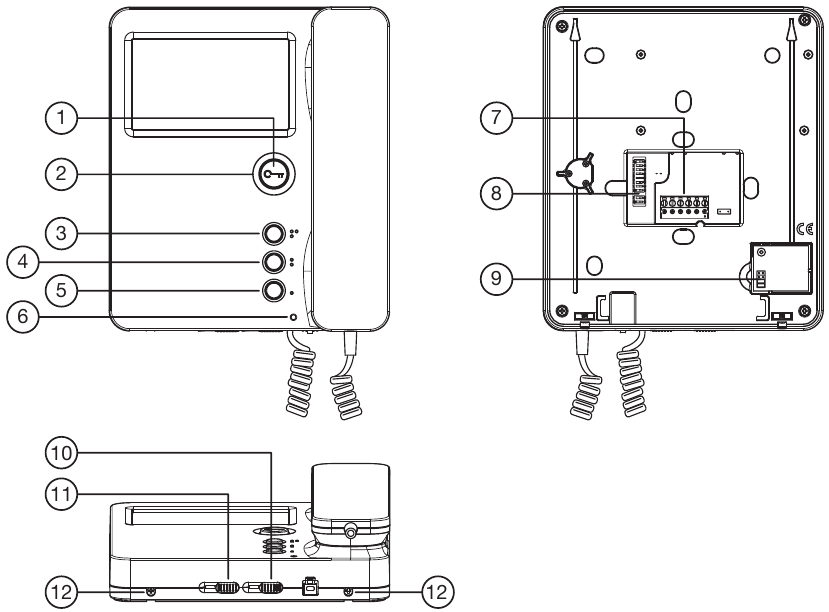

BESCHRIJVING VAN ONDERDELEN EN FUNCTIES

1. Deuropenerknop
2. Groene led onder de deuropeningsknop
3. Knop
4. Knop
5. Knop
6. Tweekleurige led
7. Aansluitingen voor aansluiting op het systeem
8. Configuratie-dipswitch:

   1. 2 om het stationsnummer in het appartement te definiëren
   2. 8 om het appartementsnummer in de kolom te definiëren

Raadpleeg de systeembrochure voor het instellen van de dipswitches.

9. In-out verbindingsinstelling met ref. 1750/50
10. Helderheid
11. Kleur
12. Schroeven voor het bevestigen van de videofoon aan de beugel

BESCHRIJVING VAN AANSLUITINGEN

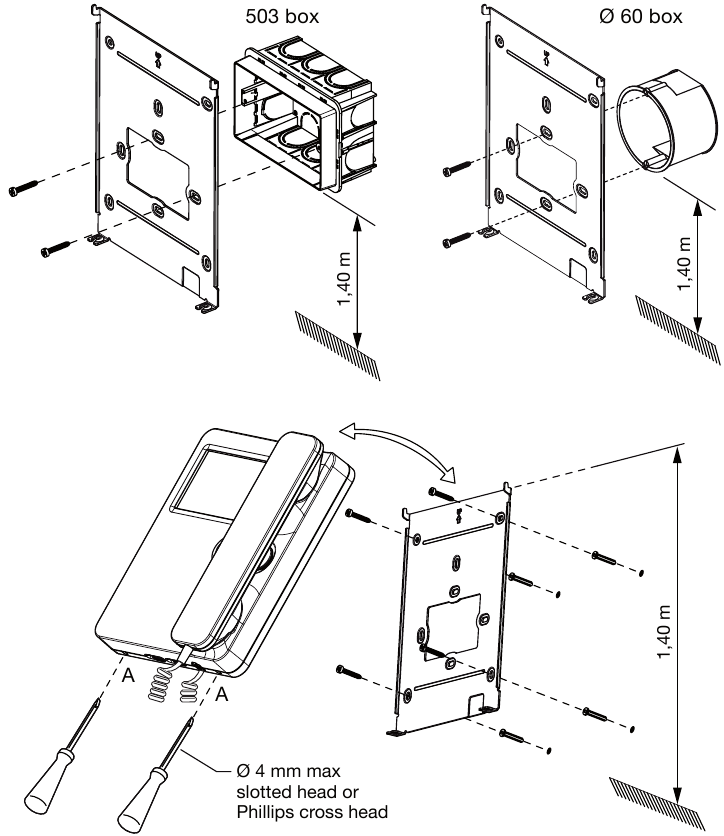

INSTALLATIE

• Bevestig de beugel aan de muur met behulp van een 503-doos en de meegeleverde schroeven of een Ø 60-doos met geschikte schroeven.
• Programmeer de dipswitches.
• Sluit de draden van het systeem aan op de klemmenstrook.
• Koppel de monitor aan de beugel en vergrendel deze door de bevestigingsschroeven A vast te draaien.

KNOPFUNCTIES

	STATUS
KNOP	STAND-BY INGESCHAKELD	OVERGAAN IN INGESCHAKELD (GESPREK ONTVANGEN)	TIJDENS AUDIOBEDRIJF	STAND-BY UITGESCHAKELD	PROGRAMMERINGSSTATUS* (MET VIDEOFOON IN STAND-BY INGESCHAKELD)
	Voetgangersdeur openen	Voetgangersdeur openen	Voetgangersdeur openen	Voetgangersdeur openen	Automatisch deuropeningssysteem aansluiten / loskoppelen
	—	Speciale functie (standaard: 7)	Speciale functie (standaard: 7)	Programmeerbare intercomoproep 3 (standaard: niet geprogrammeerd)	Volume van de telefoon en de verdiepingsoproep aanpassen (het volume verandert volgens de volgende volgorde: LUID, ZACHT, DEMPEN)
	Automatisch inschakelen	Videoschakeling	Speciale functie (standaard: 8)	Programmeerbare intercomoproep 2 (standaard: niet geprogrammeerd)	Beltoon verdiepingsoproep (5 verschillende beltonen)
	Garagedeuropener	Garagedeuropener	Garagedeuropener	Programmeerbare intercomoproep 1 (standaard: centraleoproep)	Beltoon telefoongesprek (5 verschillende beltonen)

(*) Om de programmeerstatus te openen en te verlaten, houdt u de knop langer dan 5 seconden ingedrukt. De gele led knippert langzaam om aan te geven dat de programmeermodus is geselecteerd. De programmeermodus wordt in alle gevallen afgesloten na de time-out van 10 minuten.

INDICATOR-LED'S

2. Groene led aan.
   Geeft aan dat er een gesprek wordt ontvangen

6. Tweekleurige led.

Om de programmering op te slaan, moet u de knop langer dan 5 seconden ingedrukt houden om de programmeermodus te verlaten. In ieder geval verlaat het systeem na 10 minuten de programmeerstatus en worden de gewijzigde parameters opgeslagen.
Raadpleeg de systeembrochure voor het programmeren van intercomoproepen.

RESET

Om de standaardparameters van het apparaat te herstellen nadat u de programmeermodus hebt geopend, houdt u de knop langer dan 5 seconden ingedrukt, houdt u de knoppen en houd langer dan 3 seconden ingedrukt. Het systeem geeft twee lange pieptonen om het commando te bevestigen en de programmeerstatus te verlaten.

TECHNISCHE SPECIFICATIES

Voedingsspanning:

36 ÷ 48 V

DS 1750-019
URMET S.p. A.
10154 TORINO (ITALIË)
VIA BOLOGNA 188/C
Telef. +39 011.24.00.000 (RIC. AUT.)
Fax +39 011.24.00.300 - 323

Area tecnica
servizio clienti +39 011.23.39.810
http://www.urmet.com
e-mail: info@urmet.com
