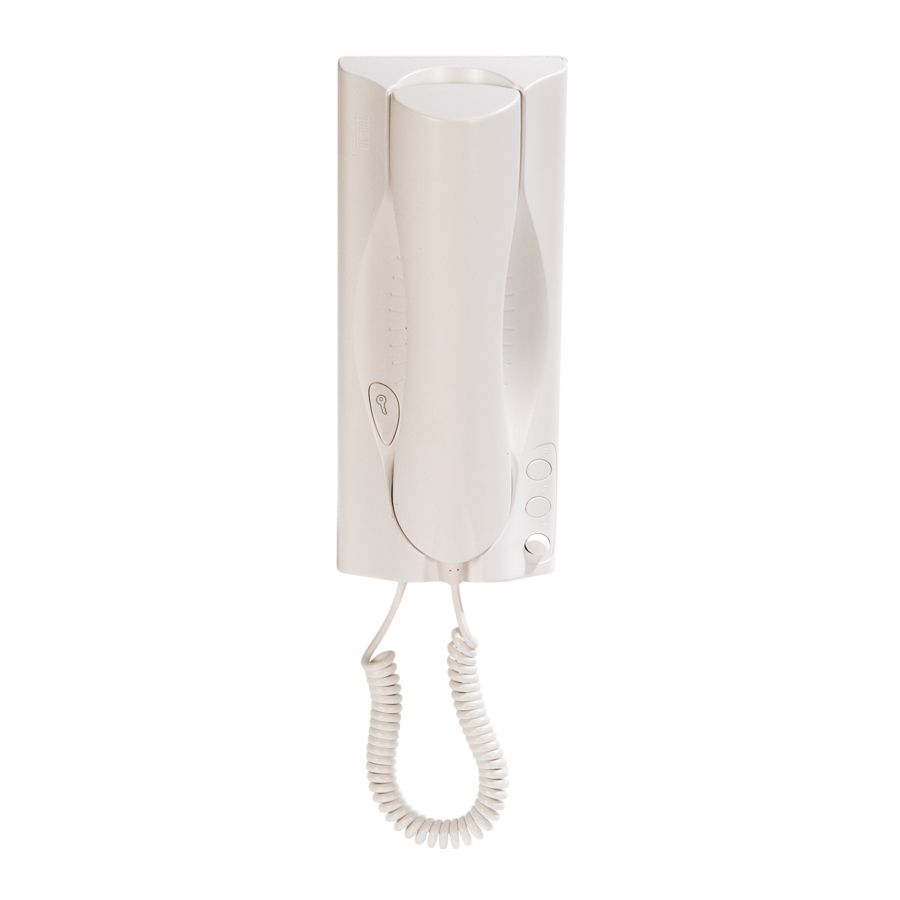

Urmet 1133, 1133/15 handleiding

KENMERKEN

De belangrijkste kenmerken van de 1133/15 universele deurtelefoon zijn de volgende:

1. Installatie in 4+n (5-draads audio) systemen en in 1+n (2-draads) systemen met elk type drukknop paneel.
2. Mogelijkheid om een traditionele oproep op een zoemer of een elektronische oproep op een handset luidspreker te hebben.
3. Elektronische oproep aanpassing of uitschakeling door een schuifschakelaar met drie standen:

• Maximum volume.
• Minimum volume.
• Oproep uitschakelen (dit wordt gesignaleerd door een kleine rode vlag, die uit de behuizing van de deurtelefoon komt).

4. Mogelijkheid om het inkomende spraaksignaalvolume aan te passen (handset luidspreker).
5. Mogelijkheid om het uitgaande spraaksignaalvolume aan te passen (handset luidspreker).

Standaard is de deurtelefoon geconfigureerd voor 4+n signalen en voor oproep op een zoemer.

INSTALLATIE/AANSLUITING

3
3	ø 6 mm

Identificeer de code van de appartementpost en het gebruikte systeemtype aan de hand van het aantal aangesloten draden: 5 draden voor een 4+n systeem, 2 draden voor een 1+n systeem.

Voordat u de gebruikte appartementpost loskoppelt en demonteert, noteert u de kleuren van de draden en het nummer van de aansluitklemmen waarop ze zijn aangesloten. Waarschuwing: soms zijn er draden met dezelfde kleur. Markeer ze met een teken. Schrijf deze informatie in dit document, in de equivalentietabel. Controleer ook of het een appartementpost is met een zoemer (12 Vac) of een luidspreker elektronische bel. De aanwezigheid van een kleine spoel op de handset basiseenheid geeft aan dat het een zoemer is; zie figuur 1.

Fig. 1

Het is niet mogelijk om deurtelefoons te installeren die geprogrammeerd zijn voor een elektronische bel in systemen met een zoemer en vice versa. Raadpleeg de volgende pagina's voor de programmeerprocedure.

De deurtelefoon Ref. 1133/15 is niet compatibel met Urmet Domus conciërgecentrales Mod. 605.

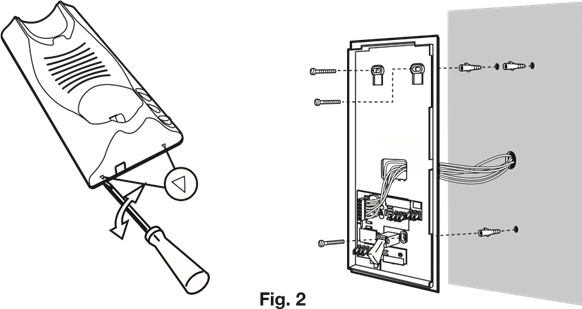

INSTALLATIE

AANSLUITINGEN VAN DE KLEMMENSTROOK VOLGENS DE SYSTEEMBEDRADING
4+n SYSTEMEN (5-draads audio)

1 Inkomend spraaksignaal (luidspreker)

CA Beltoon door zoemer of elektronisch

2 Uitgaand spraaksignaal (microfoon)

6 Systeem aarde

10 Aan te sluiten op deurtelefoon aansluitklem 6

9 Deuropener

1+n SYSTEMEN (2 draden)

1 Systeem aarde

CA Niet aangesloten

2 Spraaksignaal/beltoon/deuropener

6 Niet aangesloten

10 Aansluiten op deurtelefoon aansluitklem 1

9 Aansluiten op deurtelefoon aansluitklem 2

Sluit de draden opnieuw aan met behulp van de equivalentietabel en de schriftelijke informatie.

4+n SYSTEMEN

1+n SYSTEMEN

PROGRAMMEREN

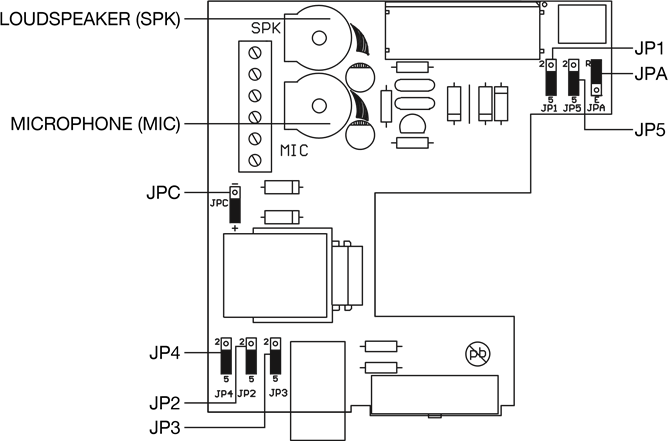

Fig. 3

De jumpers in de afbeelding zijn weergegeven in de standaard positie (4+n systemen met zoemer).

De jumper JPC moet altijd op positie "+" staan.

4+n SYSTEMEN (STANDAARD CONFIGURATIE)
Zet de jumper JPC op positie "+".

Voor 4+n (5-draads audio) systemen, zet alle jumpers JP1, JP2, JP3, JP4 en JP5 in positie "5" (standaard configuratie).

In het geval van traditionele audiosignalen (koolstofmicrofoon), laat u de trimmers MIC en SPK in de standaard positie staan (MIC volledig met de klok mee gedraaid, SPK volledig tegen de klok in gedraaid). In het geval van een elektronisch spraaksignaal (micro-electret), draait u alle trimmers SPK met de klok mee.

1+n SYSTEMEN
Zet de jumper JPC in "+" positie.

Voor 1+n (2-draads) systemen, zet alle jumpers JP1, JP2, JP3, JP4 en JP5 in positie "2".

Draai alle trimmers SPK met de klok mee.

Draai de trimmer MIC ongeveer in de centrale stand.

OPROEP DOOR ZOEMER (STANDAARD CONFIGURATIE)
Zet de jumper JPA in positie "R".

ELEKTRONISCHE OPROEP DOOR HANDSET LUIDSPREKER
Zet de jumper JPA in positie "E".

TESTS/AANPASSINGEN

Bel de appartementpost vanaf het drukknop paneel, controleer of het overgaat; spreek; open de deur. Pas het volume van de elektronische bel aan met de 3-standen schakelaar.

De volumeaanpassing van de oproep is alleen beschikbaar voor deurtelefoons die geprogrammeerd zijn voor een elektronische oproep.

MAX Maximum belvolume	MIN Minimum belvolume	MUTE Geen beltoon

Fig. 4

Pas het audio niveau van het gesprek aan met de MICROFOON (MIC) en LUIDSPREKER (SPK) potentiometers van de appartementpost. Verander nooit de microfoon en luidspreker aanpassingen van het drukknop paneel, omdat dit zou leiden tot het verlies van de bestaande gespreksniveau instellingen op de andere appartementposten van het systeem.

STORINGEN/OPLOSSINGEN

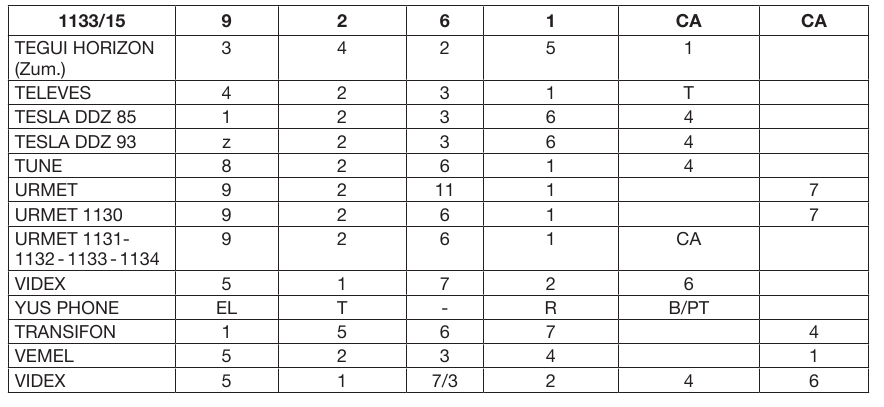

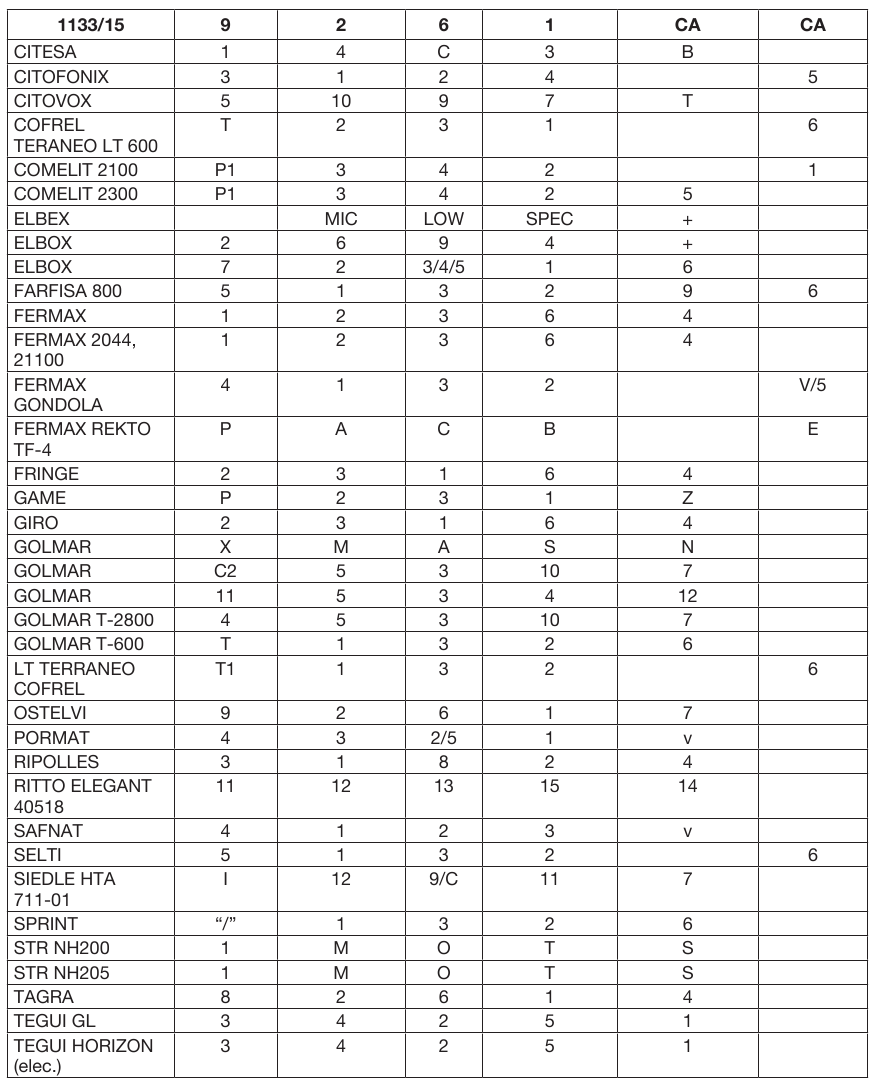

Bedradingsindicaties

De fabrikant is niet verantwoordelijk voor eventuele storingen als de deurtelefoon is geïnstalleerd in een systeem met een deureinheid die geen Urmet Domus model is.

4+n SYSTEMEN (5 draden audio)

1+n SYSTEMEN (2 draden)

URMET S.p. A.
10154 TORINO (ITALY)
VIA BOLOGNA 1/C
Telef. +39 011.24.00.000 (RIC. AUT.)
Fax +39 011.24.00.300 - 323

http://www.urmet.com
e-mail: info@urmet.com
