LaserPecker 3 Handleiding

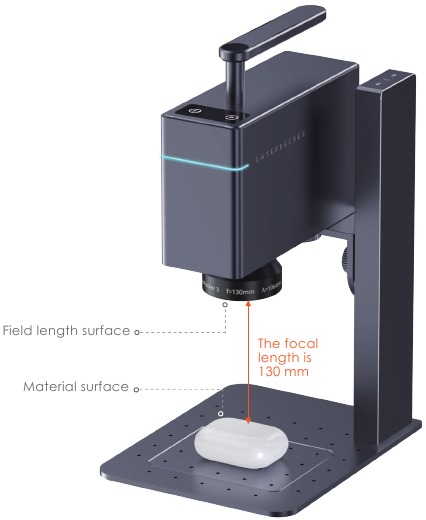

Productoverzicht

Pas de hoogte van de elektrische standaard aan zodat de afstand van de laserlens 130 mm is van het oppervlak van het gegraveerde object. (De brandpuntsafstand van elke machine zal enigszins verschillen, raadpleeg de rode lichtbrandpuntsafstand voor details).

APP downloaden

1. Zoek naar [LaserPecker] in APP-markten zoals Huawei App Gallery, Google Play Store en Apple App Store om te downloaden:




2. Scan onderstaande QR-code om de Laser-Pecker APP te downloaden:

3. Download de APP van onze officiële website www.laserpecker.net.

Opmerking: Lees na de installatie van de APP de waarschuwingen en instructies in de APP aandachtig door om er zeker van te zijn dat het product correct wordt gebruikt.

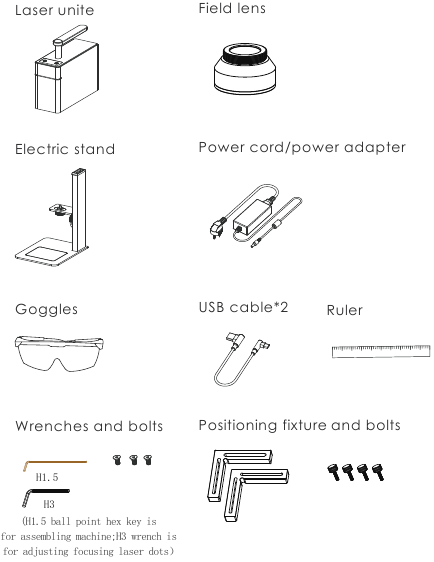

Lijst met productaccessoires

Instructies voor knoppen/indicatoren

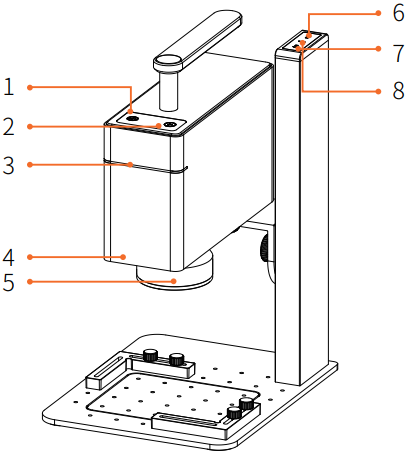

Indicator van lasereenheid/elektrische standaard

1. Voorbeeldknop
2. Kort indrukken om te pauzeren/lang indrukken om uit te schakelen
3. Indicator van de lasereenheid
4. Rode laser afstandsmeting stippen
5. Veldlens en lensafdekking
6. Lang indrukken voor continu stijgen of kort indrukken voor 1 mm stijgen
7. Lang indrukken voor continu dalen of kort indrukken voor 1 mm dalen

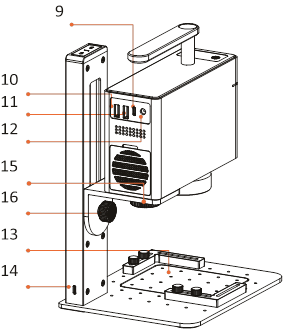

Stroompoorten

8. Indicatorlampje van de elektrische standaard
9. Aansluitpoort voor computer (PC-software)
10. Uitgangspoort voor de elektrische standaard
11. Uitgangspoort voor de veelzijdige elektrische roller
12. DC-ingangspoort voor de lasereenheid
13. Positioneringsplaat
14. Ingangspoort van de elektrische standaard
15. Vasthoudbout
16. Hoekverstelbout

Snelle installatie-instructies

Elektrische standaard

1. Monteer de elektrische standaard

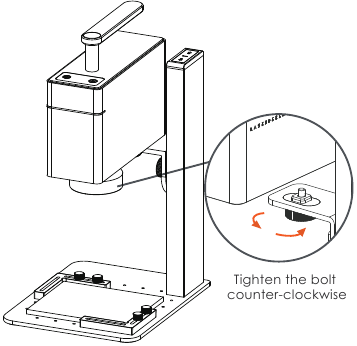

2. Installeer de lasereenheid op de elektrische standaard, sluit de voeding aan en bereid u voor om de hoogte aan te passen.

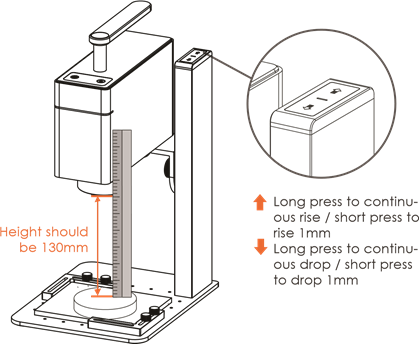

3. Afstandsmeetmethoden:
   1. Afstandsmeetmethode 1: Afstandsmeting met liniaal
      Plaats het gegraveerde object, pas de hoogte van de elektrische standaard aan en meet het met een liniaal, zodat de onderkant van de machine 130 mm van het graveeroppervlak is.

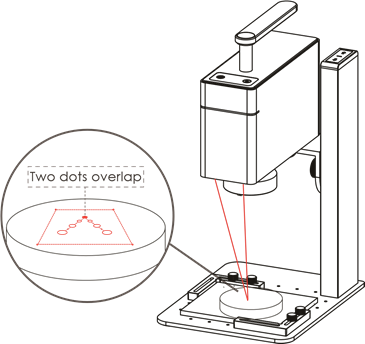

   2. Afstandsmeetmethode 2: Afstandsmeting met focusstippen
      Plaats een object op de rol, pas de hoogte van de standaard aan totdat de twee focusstippen elkaar overlappen en één worden en start dan met graveren.

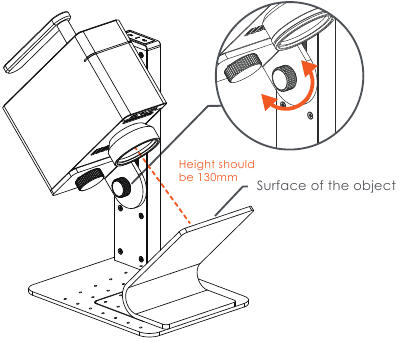

Schuin graveren

Draai de hoekverstelbout los, stel de lasereenheid in de juiste hoek en draai vervolgens de bout vast om de lasereenheid vast te zetten voor schuin graveren.

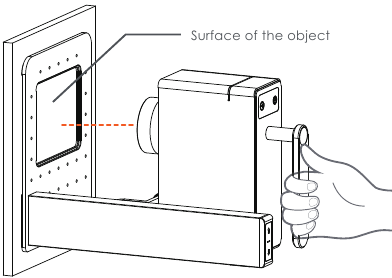

Graveren uit de hand

Houd de hendel van de machine direct vast en richt deze op het oppervlak van het te graveren object.
Glanzend blauw: Apparaat wacht op Bluetooth-verbinding.

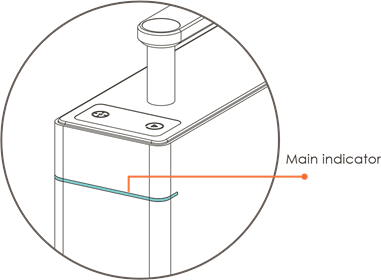

Bluetooth-verbinding

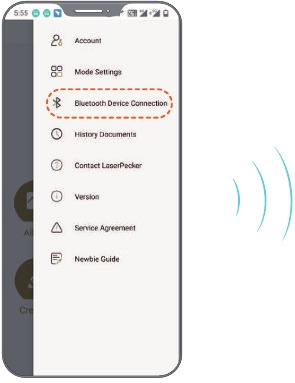

1. Open de LaserPecker APP na het inschakelen van de machine en zoek naar Bluetooth-apparaten.

2. Glanzend blauw: Machine wacht op Bluetooth-verbinding
   Continu blauw: Bluetooth verbonden
   Streamer-lampje: Gegevens in transmissie
   Gradient-lampje: Aan het graveren

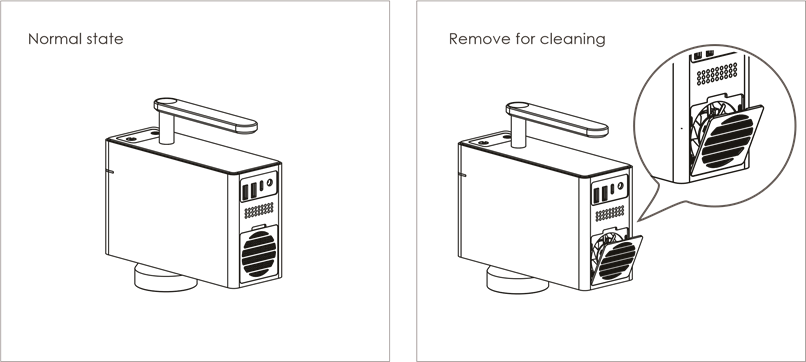

Aanvullende instructie: machineonderhoud

Het stoffilter aan de achterkant van de machine kan worden verwijderd om schoon te maken

Productspecificaties

Klantenservice

• Wij bieden wereldwijde online technische ondersteuning voor dit product. Als u tijdens uw gebruik problemen ondervindt, neem dan gerust contact met ons op en wij zullen u zo snel mogelijk antwoorden.
• E-mailadres: support@laserpecker.com
• Tel: +86 0755-28913864
• Wechat: Laserpecker002 (Werkdagen 9:30-19:00)

Veiligheidsgids voor gebruik

• Controleer voordat u begint met de installatie van LaserPecker 3 eerst of de apparatuur intact is en de laserspiegel schoon is.
• Installatiespecificaties: Voordat u LaserPecker 3 bedient, moet u de host vastzetten volgens de bedieningshandleiding (gebruik de accessoires met bevestigingsfunctie (beschermkap, elektrische steun en derde as) om de objecten te ondersteunen) om vallen als gevolg van een onstabiele plaatsing te voorkomen.
• Voed de apparatuur met de stroom en het type (adapter met 12V5A) zoals aangegeven in de bedieningshandleiding.
• Voordat u begint met het lasergraveren, moet u ervoor zorgen dat u veiligheidsmaatregelen neemt, zoals het toevoegen van beschermkappen, het dragen van een bril om oog- of huidletsel te voorkomen, het verwijderen van irrelevante items om onnodige schade veroorzaakt door laserbestraling te voorkomen, en vooral het verwijderen van brandbare en explosieve items om brand te voorkomen.
• Verplaats de apparatuur na het starten van het lasergraveren niet, om te voorkomen dat de apparatuur stopt met werken vanwege zelfbescherming, of zelfs het uiteindelijke effect van het graveerwerk beïnvloedt omdat de graveerobjecten worden verwijderd.
• Om de apparatuur of gegraveerde objecten te verplaatsen, moet u dit doen voordat het graveren begint of nadat het graveren is voltooid. Verplaats de apparatuur of items niet tijdens het laserwerk.
• Vanwege de risico's van laser mogen minderjarigen, kinderen en mensen met een nauwe band met de apparatuur niet in de buurt komen tijdens het werk.
• Controleer voordat u objecten graveert met dit product of het gegraveerde object geen giftig of schadelijk gas vrijgeeft tijdens het laserverbrandingsproces om vergiftigingsongevallen te voorkomen.
• Als er geur of rook wordt aangetroffen tijdens het graveren, gebruik dan de ventilator om deze weg te blazen of plaats het op een ruime en geventileerde plaats.
• Controleer voordat u objecten graveert met dit product of de gegraveerde objecten totale reflectie- of diffuse eigenschappen hebben. Er moet speciale aandacht worden besteed aan de veiligheidsbescherming van dergelijke objecten (het wordt aanbevolen om te graveren na het zwart maken van het gegraveerde gebied met de whiteboardmarker).
• Gebruik LaserPecker 3 niet om het menselijk lichaam of de huid en ogen van huisdieren direct te verlichten, om onomkeerbare schade te voorkomen.
• Vanwege het beperkte vermogen van LaserPecker2 lasercomponenten, kan het geen metaal, glas en andere harde materialen direct graveren (sommige materialen kunnen worden gegraveerd na het zwart maken met een whiteboardmarker of verwerking door warmteoverdrachtlaag en warmteoverdrachtspapier).

Voorzorgsmaatregelen

• Lees de [Veiligheidsgids voor gebruik] zorgvuldig door en onthoud deze voor een standaardbediening.
• Dit product bevat geen door de gebruiker te vervangen onderdelen. Probeer LaserPecker niet te verwijderen of het probleem zelf uit te sluiten, ongeacht het scenario.
• De werkende LaserPecker zendt laser uit. De straal loopt het risico brandwonden te veroorzaken op de menselijke huid; De schade is extreem ernstig voor de oogdelen van het menselijk lichaam of dier (huisdier). Bovendien is de schermschade aan mobiele telefoons en Pads ook extreem ernstig. Het juiste gebruik en onderhoud van dit product is erg belangrijk voor de veilige werking van dit product. Volg strikt de instructies in deze handleiding voor de bedienings- en onderhoudsspecificaties van dit product.
• Zorg ervoor dat u tijdens de bediening van LaserPecker 3 een veiligheidsbril draagt.
• Vanwege de specifieke aard van de lasermodule die in LaserPecker3 wordt gebruikt, is het onmogelijk om effectief op hout- en bamboeoppervlakken te graveren. Wanneer het wordt gebruikt voor dit type materialen, wordt het gewenste graveereffect mogelijk niet bereikt.

Waarschuwing

• Lees voordat u LaserPecker 3-apparatuur bedient de bedieningsinhoud zorgvuldig door en neem de bedieningsprocedures strikt in acht.
• Deze apparatuur gebruikt vier soorten lasers (intense laserstraling), die de volgende ongevallen kunnen veroorzaken:
  1. Steek de omliggende brandbare materialen aan;
  2. Tijdens de laserwerking kunnen andere straling, schadelijke gassen, giftige gassen of stinkende gassen worden geproduceerd als gevolg van verschillende laserstralingsobjecten;
  3. Directe blootstelling aan laseremissie kan het menselijk lichaam schaden. Daarom moet de operator afstand houden tot de apparatuur en beschermende uitrusting dragen (zoals een bril, beschermkappen, beschermende kleding of brandbestrijdingsapparatuur, enz.). Het is ten strengste verboden om brandbare en explosieve items rond de werkbank en apparatuur te stapelen. De werkomgeving moet goed geventileerd worden gehouden.
• Er kunnen risico's zijn tijdens het laserwerkproces. De gebruikers moeten zorgvuldig overwegen of het materiaal van het gegraveerde object geschikt is voor laserbewerking.
• De werkspanning van de apparatuur is 12V5A. Deze moet worden gevoed met de adapter met de juiste specificatie. Bediening tijdens overbelasting of spanningsinstabiliteit is ten strengste verboden. Onder het uitgangspunt dat de voeding (zoals de patch board) die wordt gebruikt door de stekker van dit product niet effectief werkt, kan de voeding niet worden aangesloten, anders bestaat er een gevaarlijk risico op een elektrische schok.
• Dit product is intern uitgerust met nauwkeurige en gevaarlijke laserbroncomponenten. Het is ten strengste verboden om de apparatuur te laten werken in de buurt van apparaten met sterke elektromagnetische interferentie, omdat dit elektromagnetische interferentie kan veroorzaken. Wanneer de laserbron wordt ingeschakeld, wordt er laser uitgezonden met de snelheid van het licht. De gebruiker moet directe blootstelling aan de laserstraal vermijden.
• Het is ten strengste verboden om een irrelevant object van totale reflectie of diffuse reflectie in de apparatuur te plaatsen, voor het geval dat de laser naar het menselijk lichaam of brandbare stoffen wordt gereflecteerd.
• Voordat u objecten graveert met dit product, moet u ervoor zorgen dat de emissies die het gevolg zijn van laserblootstelling aan de gegraveerde objecten voldoen aan de lokale wet- en regelgeving.

E-mail: support@laserpecker.com
Tel: +86 0755-28913864
