LaserPecker 4 Handleiding

APP/PC-software downloaden

1. Scan de QR-code om de Android- of iOS-APP te downloaden
   LET OP: Lees na het installeren van de APP alle waarschuwingen en instructies zorgvuldig door om de veiligheid en de correcte werking van het product te garanderen



2. Download de Windows/Mac-software van de officiële LaserPecker-website.


After-sales services

• Technische ondersteuning voor dit product is wereldwijd beschikbaar. Neem contact met ons op als u problemen ondervindt met uw LP4 en we nemen zo snel mogelijk contact met u op.
• E-mail: support@laserpecker.com

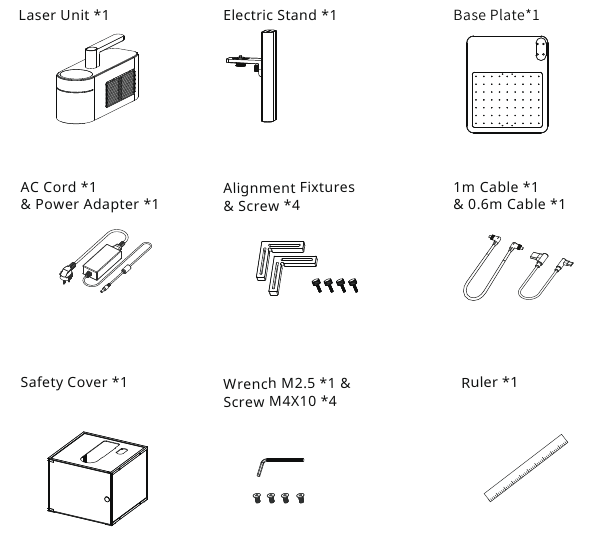

Lijst van meegeleverde onderdelen

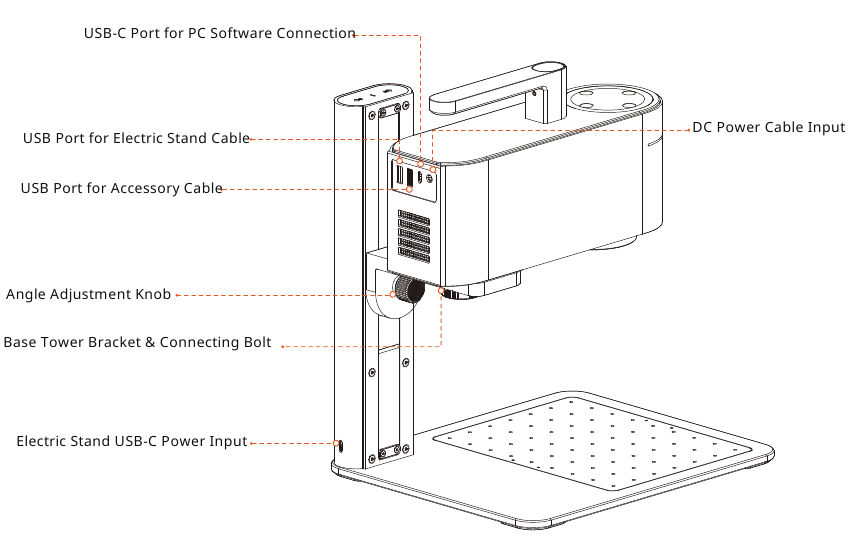

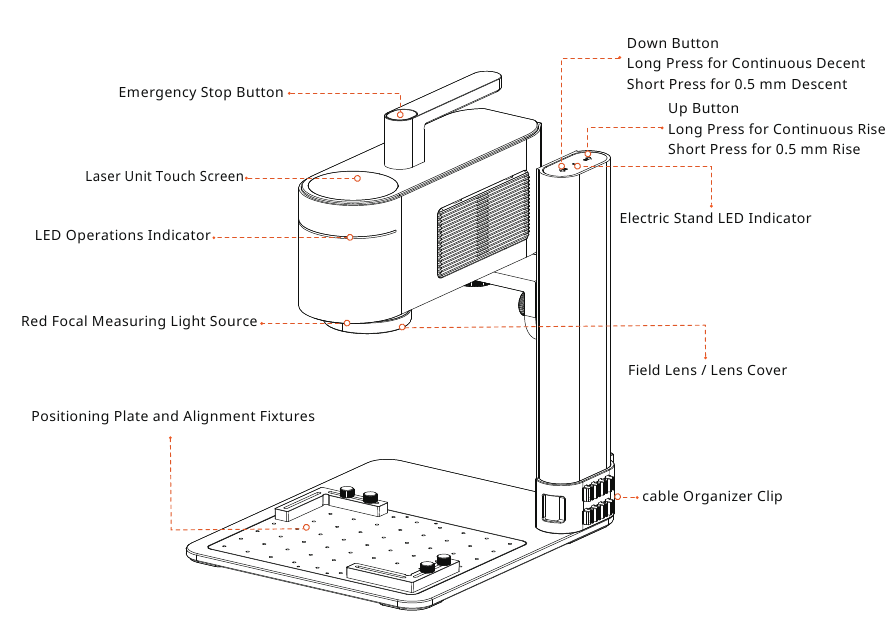

Onderdelenoverzicht - Lasereenheid

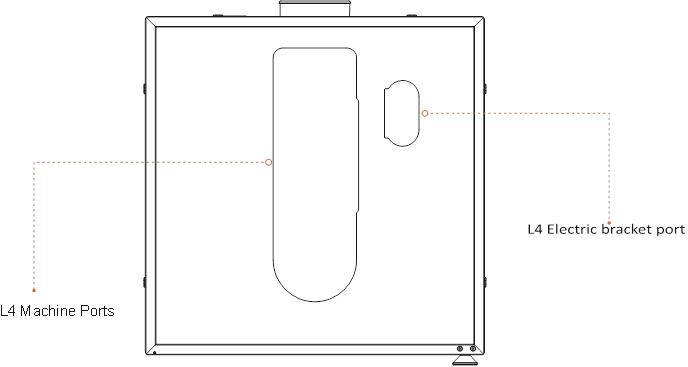

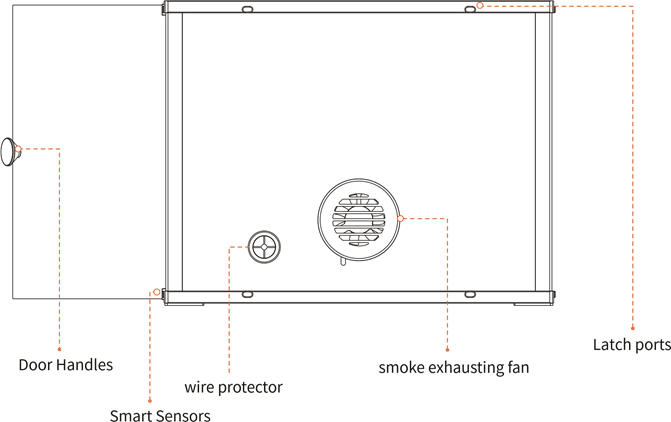

Onderdelenoverzicht - Beschermkap

Montage van de elektrische standaard

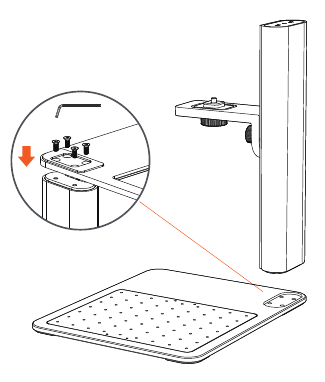

1. Bevestig de toren aan de basiseenheid met behulp van de sleutel en 4 schroeven.

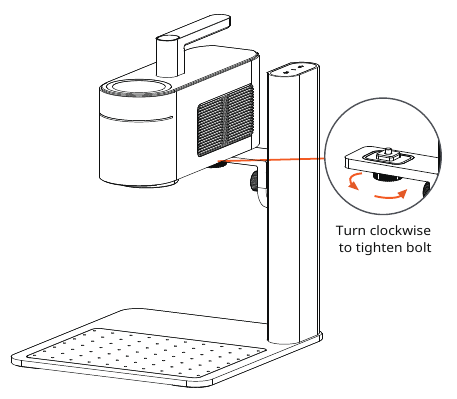

2. Bevestig de lasereenheid aan de elektrische standaard door de schroefdraden aan de onderkant uit te lijnen met de beugel en de knop stevig vast te draaien.

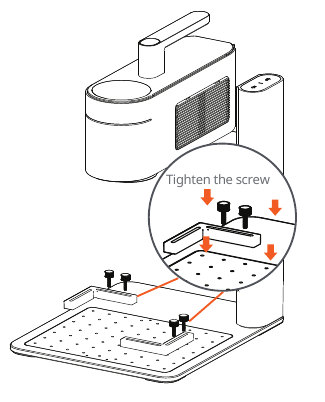

Bevestigen van uitlijningsfixtures

1. Om materialen te fixeren tijdens het graveren en voor een nauwkeurige herhaalde plaatsing, plaatst u de uitlijningsfixtures op de gewenste locatie op de basisplaat en bevestigt u ze door de schroeven aan te draaien.

2. Voorbeeld van bevestigde uitlijningsfixtures


Montage van de beschermkap

1. Verwijder de inklapbare ring

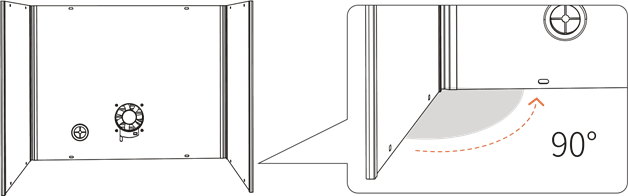

2. Vouw beide uiteinden van de inklapbare ring naar binnen met 90 °

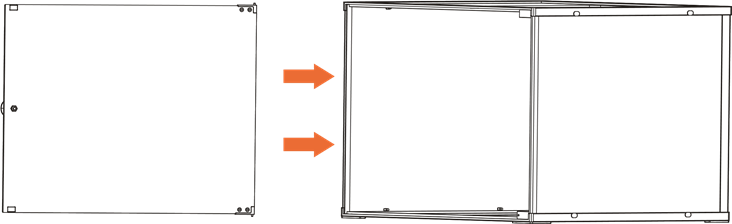

3. Bovenste ring installeren

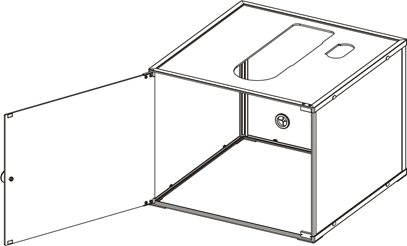

4. Onderframe monteren

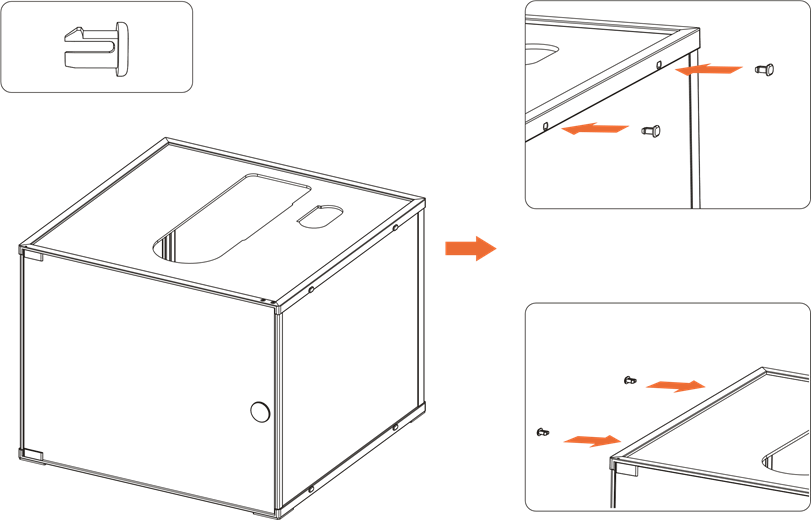

5. Deurring installeren

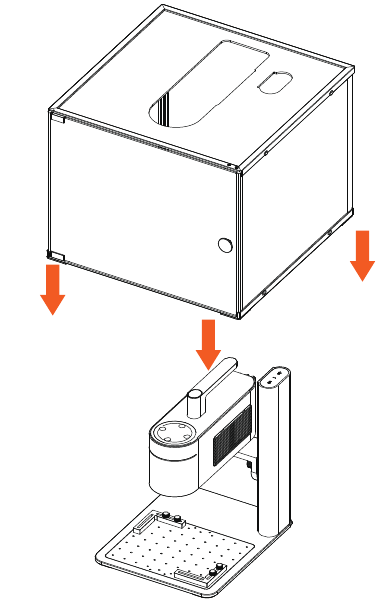

6. Installatie van deurring voltooid

7. Vergrendeling, stabiliteitskap installeren

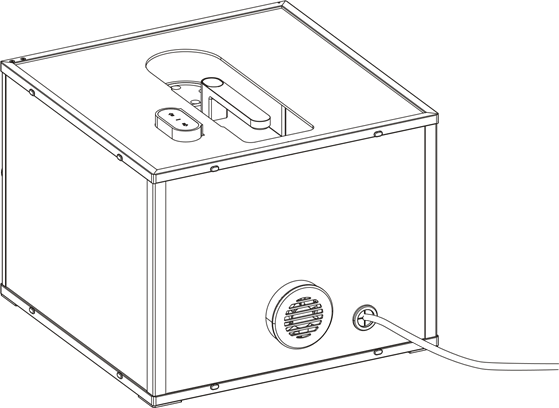

8. Verplaats de machine in positie voor de daaropvolgende gasafvoer.

9. Verplaatsen voltooid

10. De machinekabel gaat door de kabelbeschermer en wordt aangesloten op de stroombron.


Componenten aansluiten

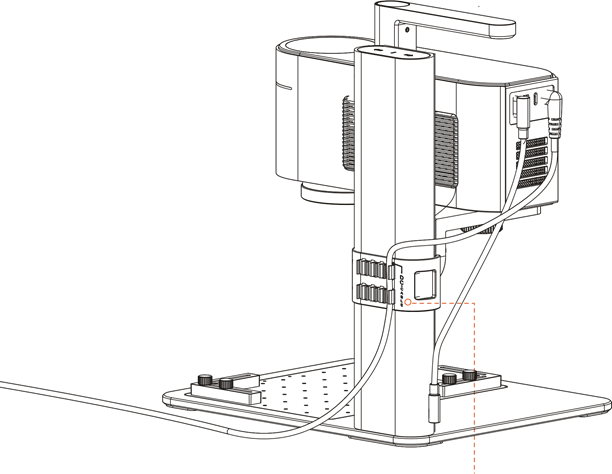

Componenten en kabelclip aansluiten

Steek het snoer van de voedingsadapter in de eerste DC-poort en gebruik de rest om andere kabels te organiseren.

Sluit aan op de stroomvoorziening met het AC-snoer en de voedingsadapter

Aansluiten op de veiligheidskap en afzuigventilator

Sluit aan op de elektrische standaard met de 0,6 m USB-C-kabel

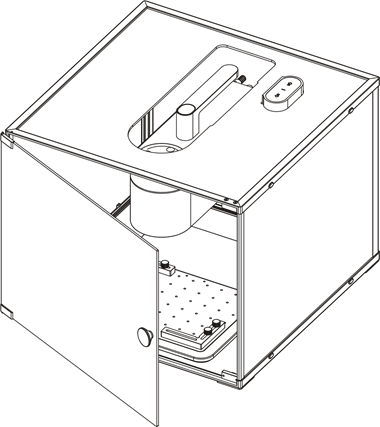

Slimme sensoren
Open de deurring, de machine detecteert dit op intelligente wijze, het lasergraveerproces wordt automatisch gepauzeerd en er verschijnt een melding op de software. Om het graveren te hervatten, sluit u de deurring en volgt u de instructies op de software.

Open de deurring

Hall-schakelaar detecteert dat de machine is gestopt met werken

Opties voor de bedieningsinterface

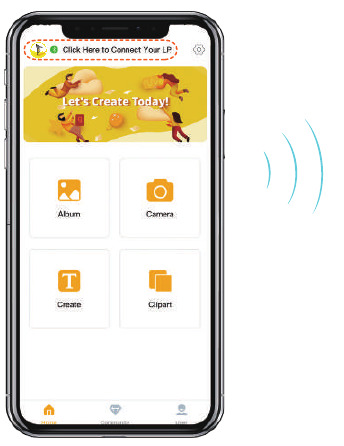

• Mobiele APP-verbinding
  Na het monteren van het apparaat en het inschakelen, opent u de officiële applicatie LaserPecker Desi Space (LDS) en verbindt u het apparaat in de APP.

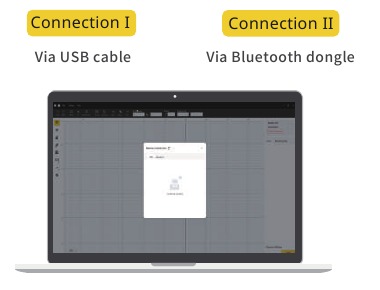

• PC-softwareverbinding
  Na het monteren van het apparaat en het inschakelen, opent u de officiële PC-software LaserPecker Design Space. Sluit het apparaat via een USB-kabel of een officiële Bluetooth-dongle aan op de PC-software en zoek naar LaserPecker 4 om verbinding te maken.


• Knipperend blauw: Wachten op Bluetooth-verbinding
• Continu blauw: Bluetooth is verbonden
• Streamend groen: Gegevens worden verzonden
• Meerdere kleuren: Taak is bezig

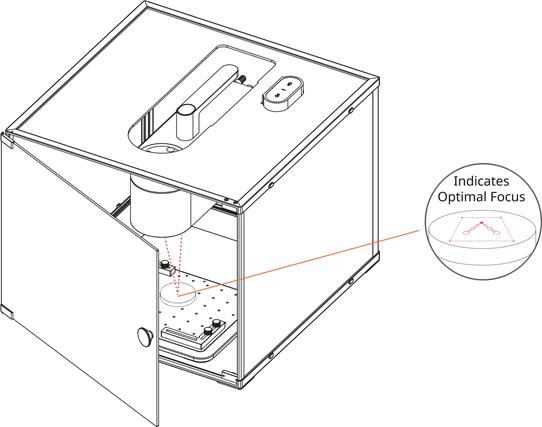

Ret Dot Focusing

Stel, terwijl u zich in de voorbeeldmodus bevindt op de mobiele app of pc-software, het focusbereik in door de hoogte van de lasereenheid aan te passen totdat de 2 rode stippen op één lijn liggen in 1 of elkaar raken op het oppervlak van het te bewerken materiaal.

Machineonderhoud

• Het stofscherm van de lasereenheid is magnetisch bevestigd voor eenvoudige reiniging.

Oorspronkelijke status van het magnetische stofscherm. Schakel de lasereenheid uit voordat u het scherm schoonmaakt.

Verwijder en reinig het scherm regelmatig om de optimale bedrijfsconditie te behouden.

Zorg ervoor dat er geen vocht of vreemde voorwerpen in de lasereenheid terechtkomen terwijl het scherm is verwijderd.

Productspecificaties

Veiligheidsinstructies

Algemene veiligheidsinstructies

• Het gebruik en de specifieke toepassing van dit product, en de emissies die worden gegenereerd door graveren, zijn onderworpen aan de wet- en regelgeving in het land waar de gebruiker zich bevindt.
• Gebruik en onderhoud het product in overeenstemming met de instructies in de handleiding om een veilige werking te garanderen.
• Plaats het product NIET in een regenachtige of vochtige omgeving.
• Zorg voor een stabiele en vlakke tafel of werkbank voor dit product.
• Minderjarigen van welke leeftijd dan ook mogen het product NIET bedienen zonder toezicht en hulp van een volwassene.
• Concentreer u en let goed op het bedieningsproces en veranderingen in de omgeving tijdens gebruik.
• Bedien het product NIET wanneer u zich vermoeid voelt.
• Wanneer het product in werking is, raak dan NIET het bewegende onderdeel aan, anders kan dit uw materiaal beschadigen.
• Laat de machine tijdens het gebruik niet onbeheerd achter.
•
  Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot gevaarlijke blootstelling aan straling.

Stop in de volgende situaties met het gebruik van het product en schakel onmiddellijk de stroomtoevoer uit.

• Het product ruikt naar een brandende geur.
• Het gegraveerde materiaal genereert een grote hoeveelheid rook of open vuur.
• De interne componenten van het product zijn beschadigd.
• Het product stopt per ongeluk met werken.
• Het product genereert ongekend abnormaal lawaai of licht.

Laser graveer instructies

• Installatiespecificatie: Zet voor gebruik de hoofdeenheid vast op basis van de gebruikershandleiding. Plaats het product op een stabiele en vlakke tafel of werkbank. De trilling van de machine beïnvloedt de graveerkwaliteit.
• Vanwege de risico's van laser, breng geen minderjarigen of mensen zonder zelfbeschermingsbewustzijn in de buurt van het apparaat in werking.
• Voor het lasergraveren dient u voldoende kennis te hebben van: fysische eigenschappen van laserstraling, gevaarlijke classificatie van laser en relevante gezondheidseffecten en veiligheidsmaatregelen.
• Kijk tijdens het lasergraveren NIET rechtstreeks in of raak de laseropening aan, en stel uw lichaam NIET bloot aan de laser.
• Tijdens het gebruik kunnen het materiaal dat wordt gegraveerd of gesneden giftige en schadelijke gassen of rook vrijgeven. Maak een alomvattend oordeel op basis van het type en de samenstelling van het materiaal. Het wordt aanbevolen om het product te gebruiken met een luchtreiniger of op een goed geventileerde plaats, zodat de giftige en schadelijke gassen of rook die worden gegenereerd effectief kunnen worden geadsorbeerd, waardoor uw gezondheid wordt beschermd en milieuvervuiling wordt voorkomen.
• Reflecterende materialen kunnen laserreflectie en letsel veroorzaken. Verwijder alle reflecterende materialen uit het werkgebied voor en tijdens gebruik. Het wordt aanbevolen om het te graveren gebied van tevoren zwart te maken met een whiteboardmarker bij het graveren van het reflecterende materiaal.
• Voed het apparaat met de stroom en het type (12V 5A-voedingsadapter) dat in de gebruikershandleiding staat aangegeven. Een verkeerde voedingsadapter veroorzaakt storingen.
• Zorg er voor het lasergraveren voor dat u veiligheidsmaatregelen neemt, zoals het dragen van een veiligheidsbril om oog- of huidletsel te voorkomen, het verwijderen van irrelevante objecten om schade veroorzaakt door laserstraling te voorkomen en het verwijderen van ontvlambare en explosieve objecten om brand te voorkomen.
• Verplaats het apparaat na het starten van het graveren NIET, anders kan dit een noodstop veroorzaken omdat de gyroscoop de helling van de machine detecteert, waardoor het uiteindelijke graveerresultaat wordt beïnvloed.

Noodmaatregelen

• Neem de volgende maatregelen wanneer er open vuur is tijdens het graveren
  1. Schakel de stroomtoevoer uit.
  2. Blus de vlammen met een brandblusser.
• Inademen van rook en fijnstof
  1. Rook en fijnstof die het ademhalingssysteem kunnen irriteren, kunnen worden gegenereerd bij het graveren of snijden van bepaalde materialen. Het wordt aanbevolen om het product te gebruiken met een luchtreiniger of op een goed geventileerde plaats. Draag indien nodig een beschermend masker.
  2. Als irritatie van de luchtwegen of soortgelijke symptomen optreden, breng de patiënt dan onmiddellijk naar een plaats met frisse lucht en zoek medische hulp.

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LaserPecker 4 Handleiding
