LaserPecker 2-handleiding

Productoverzicht

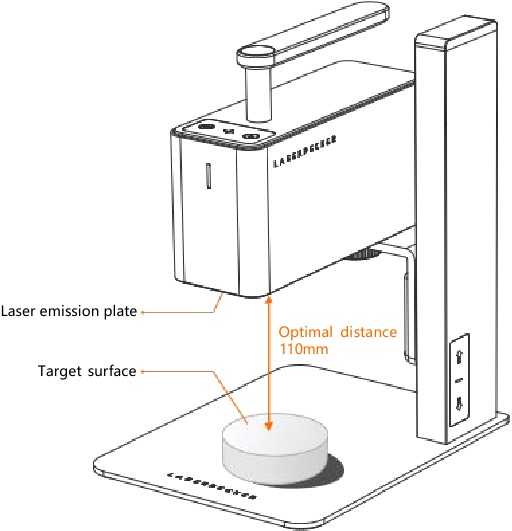

De afstand tussen de laseremissieplaat en het doelvlak moet 110 mm zijn. Voor uw gemak draait u de L-vormige afstandsstang naar beneden, past u de hoogte van de hefbeugel aan zodat de onderkant van de afstandsstang het doelvlak net raakt (of op hetzelfde niveau ligt als de vorm van het doelobject hun contact beperkt).

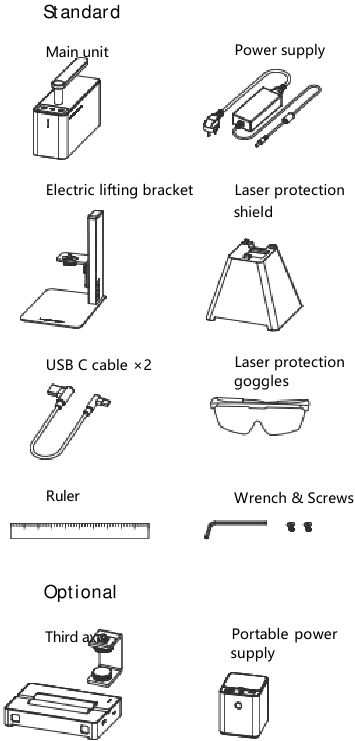

Lijst met productaccessoires

Beschrijving van knop/indicator

• Hoofdeenheid/indicator van elektrische hefbeugel


1. Voorbeeldknop
2. Pauzeknop (tikken)/Eindknop (ingedrukt houden)
3. Indicatorlampje hoofdeenheid ①
4. Indicatorlampje hoofdeenheid ②
5. Ingedrukt houden om continu omhoog te gaan/Tikken om 0,3 mm omhoog te gaan
6. Stroomindicator elektrische beugel
7. Ingedrukt houden om continu omlaag te gaan/Tikken om 0,3 mm omlaag te gaan

• Voedingsinterface


1. Stopcontact voor elektrische beugels
2. Stopcontact voor ventilatieventilator laserbeschermingsscherm
3. DC-voedingsinterface hoofdeenheid (5,5 mm/2,1 mm-aansluiting)
4. Voedingsingangsinterface van elektrische beugels
5. Ventilatieventilator

• De derde-asindicator en voedingsinterface


1. Voedingsinterface derde as
2. Aansluitindicator derde as
3. Voedingsingangsinterface derde as
4. Hulpglijmodule derde as

Instructies voor snelle installatie

Methode 1: Graveren op de elektrische hefbeugel

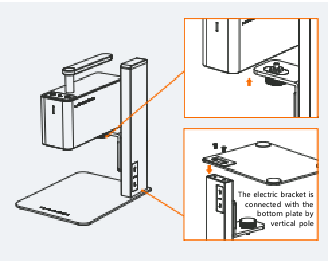

1. Zet de hoofdeenheid vast op de elektrische hefbeugel en sluit de stroom aan.

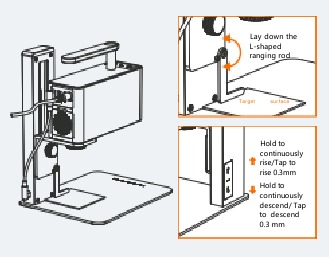

2. Plaats het doelobject en pas de hoogte van de hefbeugels aan.

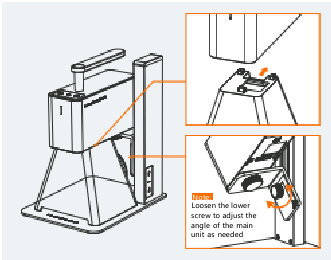

3. Monteer het laserbeschermingsscherm aan de onderkant van de hoofdeenheid en sluit deze aan op het stopcontact.

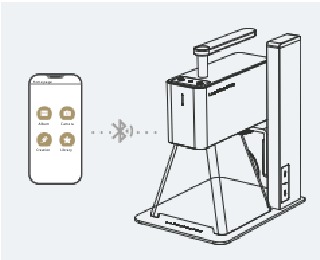

4. De installatie is voltooid. Volg de APP-instructies om te graveren.


Methode 2: Handgraveren

1. Monteer het laserbeschermingsscherm aan de onderkant van de hoofdeenheid en sluit de stroom aan.

2. Houd de handgreep van de hoofdeenheid vast en duw tegen het doelvlak.

3. Installatie voltooid. Volg de APP-instructies om te graveren.


Methode 3: Schuifgraveren

1. Richt de rollen van de derde as naar beneden op het doelvlak, gebruik de derde-asbeugel om de hoofdeenheid op de derde as te monteren en sluit ten slotte de stroom aan.

   1. U kunt ook de derde as op de basis van de elektrische hefbeugels plaatsen, met de rollen naar boven gericht, een cilindrisch of plat object op de rollen plaatsen en ten slotte de stroom aansluiten.

2. Installatie voltooid. Volg de APP-instructies om te graveren.


Aanvullende installatie-instructies

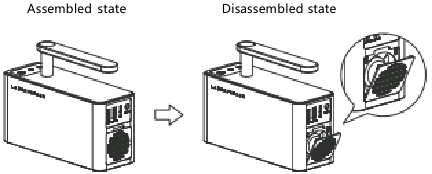

• Het stoffilter aan de achterkant van de host kan worden verwijderd om te worden gereinigd

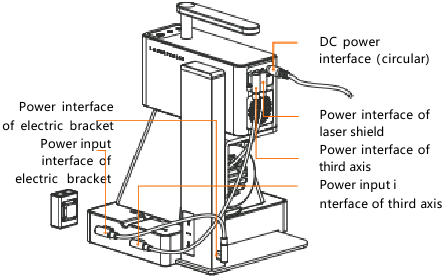

• Installatiemethode drie: schuifgraveren, de derde as, elektrische hefbeugel, laserbeschermende afdekking, beschrijving van de voedingsaansluitingen tussen de drie accessoires en de hoofdeenheid.


APP downloaden en bedienen

APP downloaden

• Methode 1: Zoek naar [LaserPecker] in APP-markten zoals Huawei App Gallery, Google Play Store en Apple App Store om te downloaden.




  Methode 2: Scan de QR-code hieronder om de APP te downloaden.

• Methode 3: Download de APP van onze officiële website www.laserpecker.net.
  Opmerking: Lees na het installeren van de APP zorgvuldig de waarschuwingen en instructies in de APP om ervoor te zorgen dat het product correct wordt gebruikt.

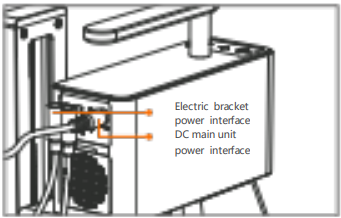

Schakel de hoofdeenheid en de elektrische beugels in

Bluetooth verbinden

Start de LaserPecker APP en zoek naar uw apparaat:

• Een knipperend blauw lampje op de hoofdeenheid geeft aan dat het apparaat stand-by staat voor een Bluetooth-verbinding;
• Een continu blauw lampje op de hoofdeenheid geeft aan dat het apparaat is verbonden.

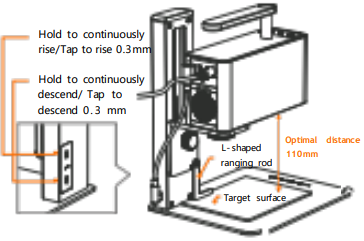

Plaats het te graveren object en pas de hoogte aan

Leg de L-vormige afstandsstang neer en pas de hoogte van de beugel aan zodat de onderkant van de afstandsstang het graveeroppervlak net raakt. Na het aanpassen moet de afstandsstang worden ingetrokken.

Volg de APP-instructies om te graveren

Selecteer de gewenste inhoud om te graveren op de startpagina van de APP en begin met graveren.

Technische ondersteuning

We bieden wereldwijde technische ondersteuning. Als u problemen ondervindt, kunt u een e-mail sturen naar support@laserpecker.com.
We nemen zo snel mogelijk contact met u op.

Telefoon: +86 0755-28913864

Productspecificaties

Veiligheidsrichtlijnen

• Controleer voordat u de LaserPecker2 instelt eerst of de apparatuur in goede staat verkeert en of de spiegel van de laser schoon is.
• Installatievoorschrift: Raadpleeg voordat u de LaserPecker2 bedient de handleiding om de hoofdeenheid veilig te monteren met meegeleverde accessoires (bescherming, elektrische hefbeugel of derde as) of andere stabiele steunen, zoals statieven voor DSLR-camera's (geen ministatieven) om schade door onstabiele plaatsing te voorkomen.
• Zorg ervoor dat een correcte voeding (DC 12V5A) wordt gebruikt om de hoofdeenheid van stroom te voorzien.
• Zorg er voor het graveren voor dat u voldoende beschermende maatregelen neemt. Installeer bijvoorbeeld een beschermend scherm, draag een laserbeschermingsbril om te voorkomen dat de laser per ongeluk uw ogen of huid verwondt. Verwijder irrelevante voorwerpen in de buurt om onnodige schade door laserreflecties te voorkomen, met name brandbare en explosieve materialen om brand te voorkomen.
  Verplaats het apparaat niet tijdens een lopende graveerklus om te voorkomen dat een noodstop wordt geactiveerd om veiligheidsredenen. Als u het apparaat of het doelobject moet verplaatsen, doe dit dan voor of na een graveerklus. U mag noch de graveur, noch het object verplaatsen wanneer het apparaat aan het graveren is. Laser is gevaarlijk, laat minderjarigen, kinderen of iemand zonder voldoende zelfbeschermingsbewustzijn niet in de buurt van het apparaat komen tijdens een lopende graveerklus.
• Controleer voordat u iets graveert of de doelobjecten tijdens het proces geen giftige en schadelijke gassen vrijgeven, om vergiftigingsongevallen of schade aan het apparaat zelf te voorkomen.
  Als u tijdens het graveren overmatige geur en/of rook aantreft, gebruik dan een ventilator om deze weg te blazen of stop met graveren en verplaats uw opstelling naar een goed geventileerde plaats.
  Controleer voor het graveren of het doelvlak totale reflectie- of diffuse reflectie-eigenschappen heeft. Besteed extra aandacht aan veiligheidsbescherming voor dergelijke objecten. Het wordt aanbevolen om een zwarte whiteboardmarker te gebruiken om het doelvlak voor het graveren donkerder te maken. Stel de huid of ogen van mensen of dieren niet direct bloot aan laser om permanente schade te voorkomen.
  Vanwege het beperkte vermogen van LaserPecker2 is het nog niet mogelijk om zeer harde materialen zoals metaal en glas direct te graveren. Sommige materialen kunnen echter worden gegraveerd na coating met een gangbare zwarte whiteboardmarker of thermisch transferpapier.

Aandachtspunten

• Lees [Veiligheidsrichtlijnen] zorgvuldig door en maak uzelf vertrouwd met de juiste bedieningsprocedures.
• Dit product bevat geen door de gebruiker te vervangen onderdelen. Probeer niet zelf de LaserPecker te demonteren of het probleem op te lossen.
• Een werkende LaserPecker zendt een sterke laserstraal uit die de huid, vooral de ogen van mens en dier, zal verbranden, waardoor ernstige schade ontstaat. Bovendien zal het ook de schermen van mobiele telefoons, tablets en andere elektronische apparaten beschadigen. Correct gebruik en onderhoud van dit product is uiterst belangrijk om een veilige werking te garanderen. Volg de instructies in deze handleiding strikt op.
• Wanneer u LaserPecker gebruikt, moet u te allen tijde een laserbeschermingsbril dragen.
