Wallbox COPPER SB Handleiding

Vereiste materialen

Vervanging van de besturingskaart en de plastic afdekking

De besturingskaart van de Copper SB-lader is ingesloten in de plastic voorkant van de lader.
De besturingskaart bevat de volgende componenten:

• Draadloos communicatiesysteem: BLE, wifi
• Microcontroller-eenheid
• CPU
• 4G-dongle/Ethernet

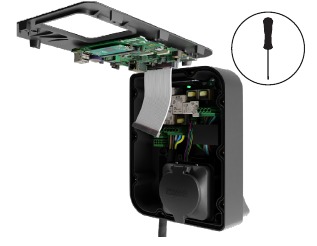

De besturingskaart en de plastic voorkant van de Copper SB-lader kunnen, indien ze defect of beschadigd zijn, worden vervangen door de volgende stappen uit te voeren:

De oude besturingskaart en de plastic voorkant verwijderen

1. Schakel de stroomtoevoer naar de lader uit (zekeringkast)

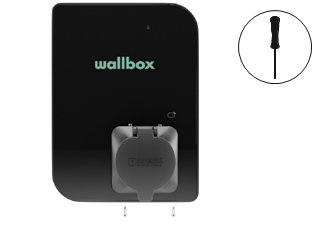

2. Draai de Torx-schroef aan de onderkant van de lader los met een Torx T9-schroevendraaier en bewaar deze voor later gebruik.

3. Verwijder het plastic frame en bewaar het voor later gebruik.

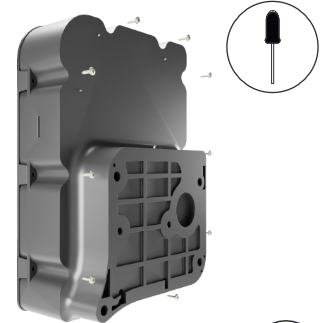

4. Draai de negen zeshoekige schroeven van de afdekking los met een zeskantschroevendraaier en bewaar ze voor later gebruik.


5. Verwijder voorzichtig de communicatiekabel van de afdekking en de stroomkaart
   Zorg ervoor dat de communicatiekabel voorzichtig wordt losgemaakt van de connector. Trek niet aan de kabel en oefen geen overmatige kracht uit om de kabel te verwijderen.


6. Houd de oude besturingskaart apart voor retour of verwijdering.


De nieuwe besturingskaart en de plastic voorkant bevestigen

1. Sluit de communicatiekabel voorzichtig aan op de connector op de besturingskaart.


2. Wees voorzichtig en zorg ervoor dat de CPU op de besturingskaart niet beschadigd raakt tijdens het vervangen van de afdekking.


3. Plaats de sticker met het nieuwe serienummer bovenop de oude sticker.
   Houd de oude besturingskaart apart voor retour of verwijdering.


4. Plaats de negen zeskantschroeven aan de zijkanten van de plastic voorkant en draai ze vervolgens vast.
   Een korte inbussleutel wordt aanbevolen voor het vastdraaien van de schroeven

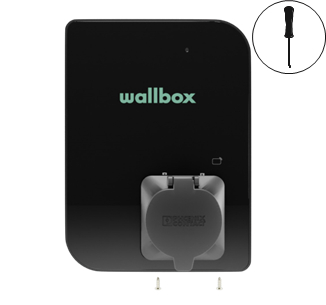

5. Plaats de twee Torx-schroeven aan de onderkant van de lader en draai ze vervolgens vast om de plastic voorkant vast te zetten.


6. Herstel de stroomtoevoer naar de lader. (Zekeringkast). Controleer of het ledlampje vast staat en wit is.


Vervanging van de stroomkaart

De stroomkaart van de Copper SB-lader is ingesloten in de plastic achterkant van de lader.
De stroomkaart bestaat uit de volgende componenten:

• Voedingseenheid
• Bekabelde communicatie: DC-lek, controlepiloot, enz.
• Energie- en temperatuurmeting

De stroomkaart van de Copper SB-lader kan, indien defect of beschadigd, worden vervangen door de volgende stappen uit te voeren:

De oude stroomkaart verwijderen

1. Schakel de stroomtoevoer naar de lader uit.


2. Draai de Torx-schroef aan de onderkant van de lader los met een Torx T9-schroevendraaier en bewaar deze voor later gebruik.


3. Verwijder het plastic frame.


4. Draai de negen zeshoekige schroeven van de afdekking los met een zeskantschroevendraaier en bewaar ze voor later gebruik.

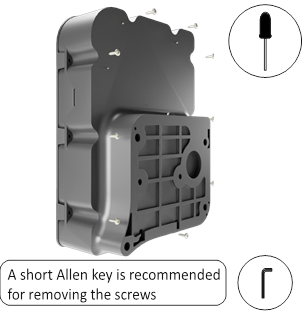

   Een korte inbussleutel wordt aanbevolen voor het verwijderen van de schroeven



5. Verwijder voorzichtig de communicatiekabel van de afdekking en de stroomkaart.
   Zorg ervoor dat de communicatiekabel voorzichtig wordt losgemaakt van de connector. Trek niet aan de kabel en oefen geen overmatige kracht uit om de kabel te verwijderen.

6. Koppel de stroomkabels en de stopcontactkabels (alle controle- en stroomkabels) los van de respectieve connectoren op de stroomkaart.


7. Draai de drie schroeven los waarmee de stroomkaart aan de behuizing van de lader is bevestigd. Bewaar ze voor later gebruik.


8. Verwijder de oude stroomkaart en leg deze apart voor retour of verwijdering.


De nieuwe stroomkaart bevestigen

1. Voordat u de nieuwe stroomkaart op zijn plaats zet, sluit u alle kabels aan op de stroomkaart in exact dezelfde positie als voorheen en volgens de volgende afbeeldingen.
   Het is cruciaal dat de kabels volledig worden ingebracht en goed worden vastgedraaid.


2. Zodra de kabels op de stroomkaart zijn aangesloten, plaatst u deze op zijn plaats.


3. Bevestig de stroomkaart aan de behuizing van de lader met de 4 schroeven die eerder zijn verwijderd.

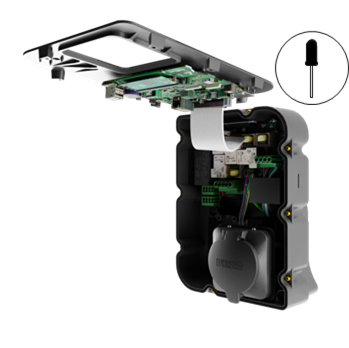

4. Pak de plastic afdekking en sluit de lintkabel aan op de stroomkaart.
   Zorg ervoor dat de kabel goed is aangesloten op de PCBA-connector.


5. Sluit de lader door de 9 schroeven vast te draaien.
   Een korte inbussleutel wordt aanbevolen voor het vastdraaien van de schroeven



6. Plaats het plastic frame.


7. Plaats de twee Torx-schroeven aan de onderkant van de lader en draai ze vervolgens vast om de plastic voorkant vast te zetten.


8. Herstel de stroomtoevoer naar de lader. (Zekeringkast). Controleer of het ledlampje vast staat en wit is.


CPU-plaatsing
De besturingskaart van de Copper SB-lader is ingesloten in de plastic voorkant van de lader.
Het wordt niet aanbevolen om alleen de CPU te vervangen omdat:

• Het serienummer op de module zal verschillen van het serienummer op de buitenste sticker van de behuizing.
• Revisie A is NIET compatibel met revisie C.

Deze verschillen kunnen leiden tot een grillig gedrag van de CPU. Als de lader niet correct laadt of is opgeschort of vastloopt in een onjuiste staat, kan het helpen om de CPU te verwijderen en weer terug te plaatsen. De CPU mag alleen worden verwijderd voor verificatiedoeleinden. Later moet het op de juiste manier worden geplaatst om de juiste verbinding te verifiëren. Het mag niet worden vervangen door een nieuwe CPU

De CPU verwijderen

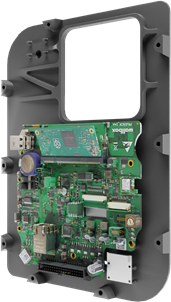

De CPU is bevestigd aan de besturingskaart met twee metalen hendels aan beide verticale zijden.

1. Schakel de stroomtoevoer naar de lader uit.


2. Open de plastic voorkant van de lader door de stappen uit te voeren die worden genoemd in de bovenstaande sectie De oude besturingskaart en de plastic voorkant verwijderen.


3. Druk voorzichtig met uw wijsvingers op de twee metalen hendels aan beide zijden van de CPU om de CPU los te klikken.


4. Verwijder de CPU voorzichtig door het bovenste deel ervan voorzichtig naar u toe te trekken.


De CPU bevestigen
Voer de volgende stappen uit om de CPU op de besturingskaart te bevestigen:

1. Identificeer de insteekmarkering op de rand van de CPU. De CPU mag alleen worden bevestigd door de insteekmarkering naar de besturingskaart te richten.


2. Zorg ervoor dat de metalen hendels in de open positie staan.


3. Houd het andere uiteinde van de CPU vast en plaats het onder een kleine helling op de besturingskaart en druk de CPU vervolgens voorzichtig naar beneden zodat deze aan de metalen hendels vastklikt.


4. Sluit de plastic voorkant van de lader door de stappen uit te voeren die worden genoemd in de bovenstaande sectie De nieuwe besturingskaart en de plastic voorkant bevestigen.
