Bobtot B48 Handleiding

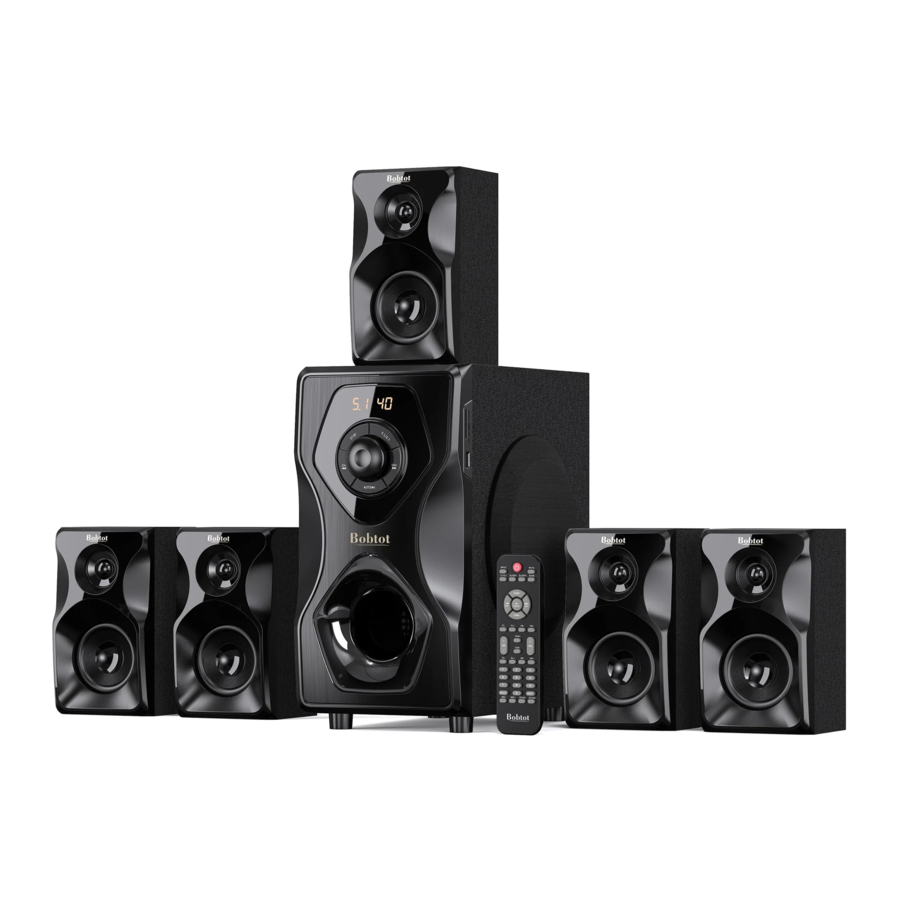

Wat zit er in de doos

• Subwoofer Speaker x 1PC
• Satellietluidsprekers (Center & FL & FR & SL & SR) x 5PCS
• RCA Video Audiokabels x 3PCS
• 3,5 mm naar RCA Audio Stereo Kabel x 1PC
• TV ARC-kabel x 1PC
• Optische audiokabel x 1PC
• Coaxkabel x 1PC
• Afstandsbediening x 1PC
• FM-antennekabel x 1PC
• Gebruikershandleiding x 1PC

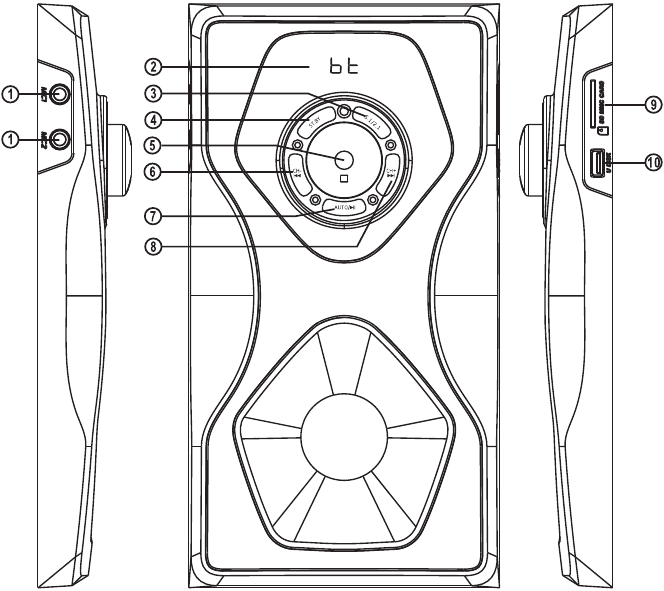

VOORPANEEL VAN DE SUBWOOFER

1. MIC: MIC 1 & 2 aansluiting
2. Digitaal display
3. 5 1/2.1: 5 1/2.1 functie toets.
4. ST.BY: Stand-by functie door 3 seconden in AUX/USB/FWBT/OPTICAL/COAXIAL/TV ARC-modus te drukken.
5. VOLUME: Draai aan de knop om het volume te verlagen of te verhogen
   INPUT: Input functie toets, schakel tussen AUX/USB/DVD/FM/BT/OPTICAL/COAXIAL/TV ARC-modus.
6. CH-/: "Vorige" functie toets.
   Vorige nummer bij USB/SD-ingang;
   Vorig kanaal bij FM-ingang;
7. AUTO/: USB Pauze/Afspelen functie toets.
   Wanneer de FM-status wanneer de automatische zoekopdracht en het opslaan van de radiozender.
8. CH+/: "Volgende" functie toets.
   Volgende nummer bij USB/SD-ingang;
   Volgende kanaal bij FM-ingang;
9. SD/MMC CARD: SD-kaart aansluiting (max bestandsgrootte 64Gb)
10. U DISK: USB-aansluiting (max bestandsgrootte 64Gb)

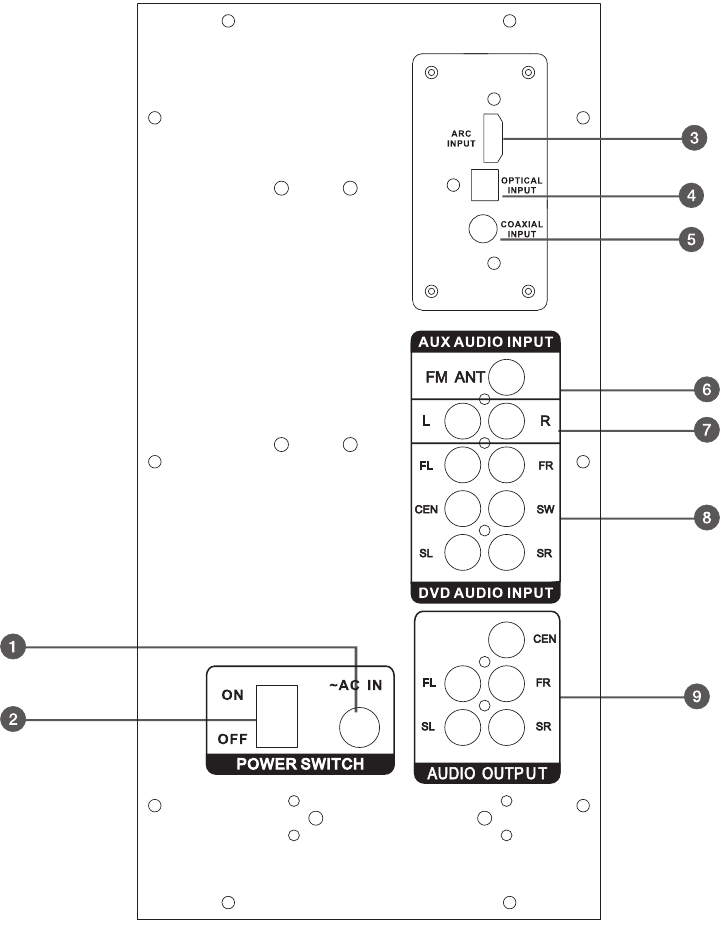

ACHTERPANEEL VAN DE SUBWOOFER

1. Stroomingang
2. Aan/uit schakelaar
3. TV ARC audio-ingang
4. Optische audio-ingang
5. Coaxiale audio-ingang
6. FM-antenne
7. RCA naar RCA of RCA naar 3,5 mm AUX audio-ingang
8. 3PCS RCA DVD audio-ingang (voor L&R/center/subwoofer/achter L&R)
9. Center speaker/Voor L/R speakers/Achter L/R speakers audio-uitgang

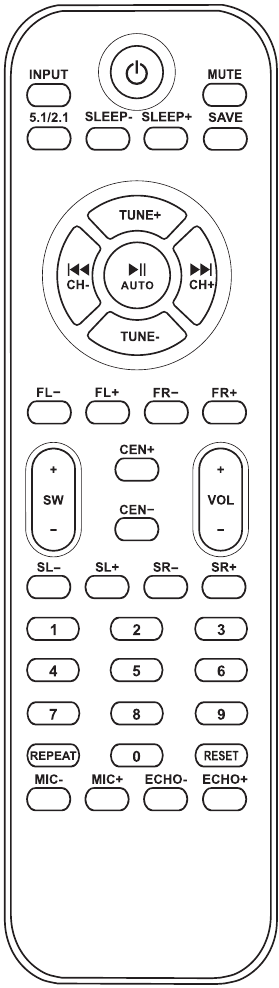

FUNCTIES AFSTANDSBEDIENING

: Power/Standby (Aan/Standby)

INPUT: Schakelen tussen invoermodi: USB/SD/FM/AUX/DVD/OPT/COA/TV ARC/BT

MUTE: Alle uitvoer dempen

5.1/2.1: Kanaalmodus selecteren

SLEEP-/+: De slaaptijd instellen

SAVE: Zenders opslaan in het geheugen van het apparaat

TUNE+/-: Handmatig FM-zenders afstemmen

: Afspelen/Pauze in USB/SD/BT-modi

AUTO: Automatisch zenders zoeken

CH-/: Vorige FM-zender/vorig nummer (USB/SD)

CH+/: Volgende FM-zender/volgend nummer (USB/SD)

FL+/-: Volume regeling voor linker voorluidspreker

FR+/-: Volume regeling voor rechter voorluidspreker

SW+/-: Subwoofer volume regeling

CEN+/-: Volume regeling voor center luidspreker

VOL+/-: Master volume regeling

SL+/-: Volume regeling voor linker achter satellietluidspreker

SR+/-: Volume regeling voor rechter achter satellietluidspreker

0-9: Numeriek toetsenbord dat wordt gebruikt om nummers direct te selecteren in de USB/SD-modus

REPEAT: Eén nummer herhalen/alle nummers herhalen/shuffle

RESET: Volume niveau resetten

MIC+/-(EQ+/-): wanneer een paar microfoons is aangesloten, regelen deze knoppen het microfoonvolume. In de USB/SD-modus kunt u hiermee door de 5 vooraf ingestelde EQ-curves navigeren. Let op: het aansluiten van microfoons overschrijft de EQ+/- functie.

ECHO+/-(DlSP+/-): wanneer een paar microfoons is aangesloten, regelen deze knoppen het echo-effect. Als er geen microfoons zijn aangesloten, regelen ze de helderheid van het display. Let op: het aansluiten van microfoons overschrijft de DISP+/- functie.

OPMERKING:

1. Zet het apparaat aan en druk op de "Power" (Aan/uit) knop voordat u de invoermodus selecteert.
2. Als de afstandsbediening niet werkt, vervang dan de batterijen en probeer het opnieuw.

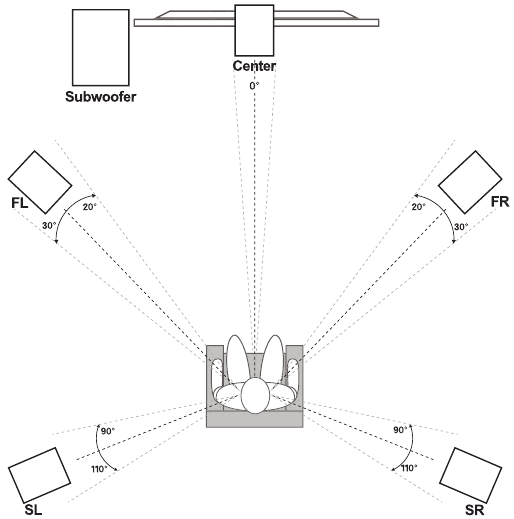

BESTE PLAATSING VOOR 5.1 Home Theater Systeem

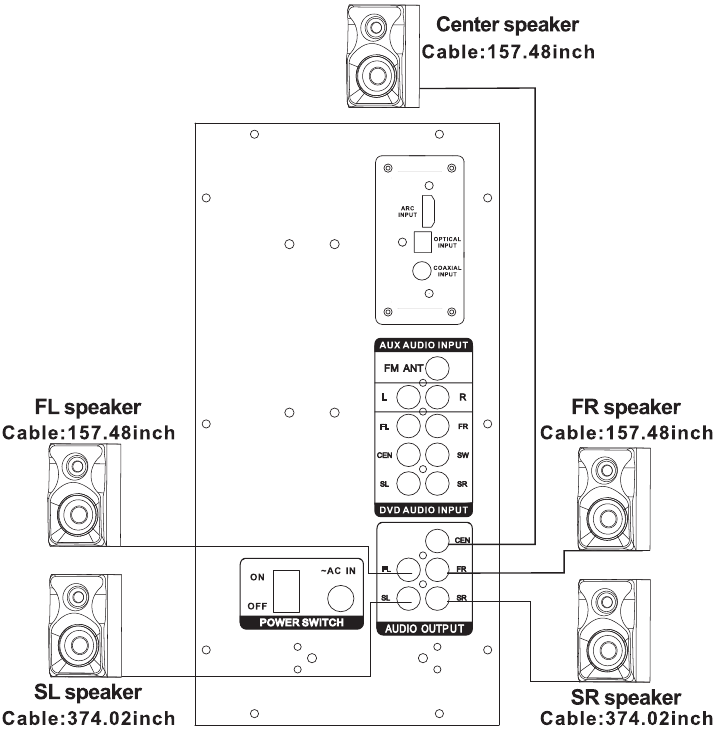

CENTER-, VOOR- & ACHTERLUIDSPREKERS INSTELLEN

MONTAGE INSTRUCTIES

• montagebeugels en schroeven (inbegrepen)
• luidsprekerkabel (ingebouwd, inbegrepen)
• muurhaken (niet inbegrepen)
• schroevendraaier (niet inbegrepen)

Zorg ervoor dat u alle benodigde schroeven en beugels heeft.
Er zijn vijf beugels en één zak met schroeven. Als een van deze items ontbreekt, neem dan contact op met Bobtot.

Verticale installatie: gebruik twee schroeven om één beugel vast te maken aan de achterkant van elke luidspreker die u wilt monteren.

Verticaal

Horizontale installatie: gebruik twee beugels met vier schroeven per luidspreker om de muur te monteren.

Horizontaal

• Markeer nu op de muur de plaats waar u uw luidsprekers gaat monteren.
• Gebruik het diagram uit het gedeelte over de positie van de luidsprekers om de beste locatie te bepalen.
• FL & FR-luidsprekers en SL & SR-luidsprekers moeten zich op dezelfde hoogte bevinden.
• Houd luidsprekers minstens twee voet van hoeken verwijderd om ervoor te zorgen dat er voldoende draad is om de montagelocatie te bereiken.


• U kunt een schroef of een montagehaak gebruiken om de luidsprekers op te hangen.
• Gebruik een schroef met een gipsplaatinsert of draai deze in een muurstijl om ervoor te zorgen dat deze stevig aan de muur is bevestigd.
• Gebruik een stijlzoeker om de stijl te lokaliseren en om er zeker van te zijn dat er geen draden of kabellijnen in dat gebied aanwezig zijn.
• U kunt de luidsprekers nu monteren.

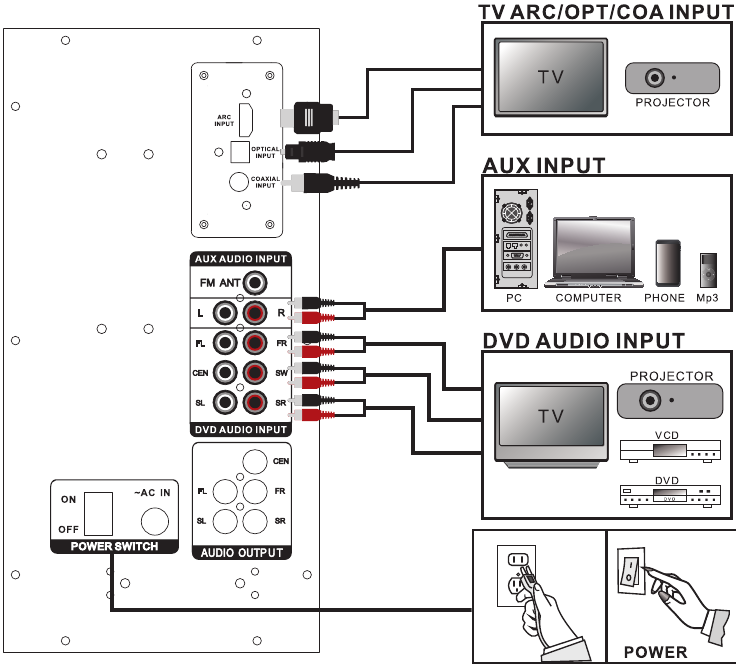

SYSTEEMVERBINDINGSDIAGRAM

Controleer of uw apparaat kan worden gebruikt om geluid van audio/video in te voeren voor andere externe geluidsbronapparaten, en zorg ervoor dat uw apparaat een beschikbare aansluiting heeft die overeenkomt met de juiste poort op de subwoofer.

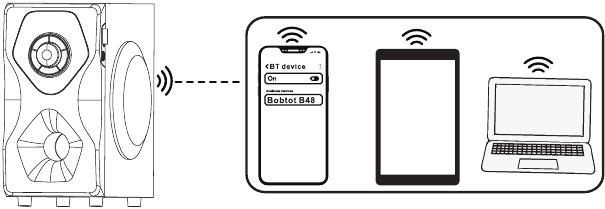

Hoe de draadloze BT te gebruiken

1. Zorg ervoor dat de 5 luidsprekers zijn aangesloten op de audio-uitgang van de subwoofer en de stroom "ON" (AAN) staat.
2. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
3. Druk op de knop "INPUT" (INGANG) om de modus te veranderen in de status "BT", die wordt weergegeven op het LED-display van de subwoofer.
4. Zoek naar een BT-apparaat met de naam "Bobtot B48"
5. Verbind de BT

Opmerking: Als uw BT-apparaat een versie lager dan 2.0 heeft, voer dan het wachtwoord 0000 in bij het verbinden.

Hoe u uw apparaat kunt verbinden met een TV ARC-kabel

1. Sluit de TV ARC-kabel aan op de ARC Input-aansluiting aan de achterkant van de subwoofer, een andere poort sluit u aan op de sleuf van uw TV.
2. Zorg ervoor dat de 5 luidsprekers zijn aangesloten op de audio-uitgang van de subwoofer en de stroom "ON" (AAN) staat.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te veranderen in de status "ARC", die wordt weergegeven op het LED-display van de subwoofer.
5. TV-instelling: Geluidsuitvoer -- Selecteer "TV ARC"
6. TV-instelling: Expertinstelling -- Digitaal uitvoeraudioformaat -- Selecteer "PCM".

Opmerking: B48 ARC-uitvoer ondersteunt alleen LPCM 2.0-audioformaat.

Hoe u uw apparaat kunt verbinden met een optische kabel

1. Verwijder de transparante afdekking van de optische kabel voordat u deze aansluit.
2. Sluit de optische kabel aan op de Optical Input-aansluiting aan de achterkant van de subwoofer, een andere poort sluit u aan op de sleuf van uw TV.
3. Zorg ervoor dat de 5 luidsprekers zijn aangesloten op de audio-uitgang van de subwoofer en de stroom "ON" (AAN) staat.
4. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
5. Druk op de knop "INPUT" (INGANG) om de modus te veranderen in de status " OPT" (OPTISCH), die wordt weergegeven op het LED-display van de subwoofer.
6. TV-instelling: Selecteer voor geluidsuitvoer "Optical". (Optisch)
7. TV-instelling: Expertinstelling -- Digitaal uitvoeraudioformaat -- Selecteer "PCM".


Hoe u uw apparaat kunt verbinden met een coaxkabel

1. Sluit de coaxkabel aan op de Coaxial Input-aansluiting aan de achterkant van de subwoofer, een andere poort sluit u aan op de sleuf van uw apparaat.
2. Zorg ervoor dat de 5 luidsprekers zijn aangesloten op de audio-uitgang van de subwoofer en de stroom "ON" (AAN) staat.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te veranderen in de status "COA" (COAXIAAL), die wordt weergegeven op het LED-display van de subwoofer.
5. TV-instelling: Selecteer voor geluidsuitvoer "Coaxial" (Coaxiaal).
6. TV-instelling: Expertinstelling Digitaal uitvoeraudioformaat--Selecteer " PCM".


Hoe u uw apparaat kunt verbinden met een RCA-stereokabel

1. Sluit de RCA-stereokabel aan op de achterkant van de subwoofer. Wit op witte connector, rood op rode connector, een andere (wit/rood) poort sluit u aan op de L&R-uitgang van uw apparaat.
2. Zorg ervoor dat de 5 luidsprekers zijn aangesloten op de audio-uitgang van de subwoofer en de stroom "ON" (AAN) staat.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te veranderen in de status "AU" (AUDIO), die wordt weergegeven op het LED-display van de subwoofer.


Hoe u uw apparaat kunt verbinden met een 3,5 mm naar RCA-audiostereokabel

1. Sluit de RCA L/R-stereokabel aan op de achterkant van de subwoofer, wit op witte connector, rood op rode connector, en de 3,5 mm AUX-poort sluit u aan op de hoofdtelefoonuitgang van uw apparaat.
2. Zorg ervoor dat de 5 luidsprekers zijn aangesloten op de audio-uitgang van de subwoofer en de stroom "ON" (AAN) staat.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te veranderen in de status "AUX" (AUXILIAR), die wordt weergegeven op het LED-display van de subwoofer.


Hoe u uw apparaat kunt verbinden met een 3RCA-audiostereokabel

1. Sluit de 3RCA-stereokabel aan op de achterkant van de subwoofer, wit op witte connector, rood op rode connector
2. Zorg ervoor dat de 5 luidsprekers zijn aangesloten op de audio-uitgang van de subwoofer en de stroom "ON" (AAN) staat.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te veranderen in de status "DV" (DIGITALE VIDEO), die wordt weergegeven op het LED-display van de subwoofer.


Hoe FM-radio te gebruiken via antenne

1. Sluit de witte antennekabel aan op de achterkant van de subwoofer.
2. Zorg ervoor dat de 5 luidsprekers zijn aangesloten op de audio-uitgang van de subwoofer en de stroom "ON" (AAN) staat.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te veranderen in de status "FM" (FREQUENTIEMODULATIE), die wordt weergegeven op het LED-display van de subwoofer.
5. Houd de knop "AUTO" (AUTOMATISCH) ongeveer 3 seconden ingedrukt, er wordt automatisch naar radiozenders gezocht.
6. Druk op de knop "TUNE+/TUNE-" (AFSTEMMEN+/AFSTEMMEN-) om naar een zender te zoeken die u leuk vindt.
   Druk op de knop "CH-/CH+" (KANAAL-/KANAAL+) om het uitzendkanaal te selecteren dat u leuk vindt.
   Druk op de knop "SAVE" (OPSLAAN), hiermee slaat u het radiokanaal op en ziet u "good shows" (goede shows) op het display van de subwoofer.

Microfoon voor karaoke

B48-home theatersystemen ondersteunen een draadloze of bedrade microfoon via 1 of 2 microfoonaansluitingen samen.

1. Draadloze microfoon: sluit de microfoonontvanger aan op de microfoonaansluiting van de subwoofer.
2. Bedrade microfoon: aansluiten en afspelen.
3. Bedien het microfoonvolume: druk op de knop "MIC+/ MIC-" (MICROFOON+/MICROFOON-) op de afstandsbediening.
4. Bedien het microfoonecho-effect: druk op de knop "ECHO+/ ECHO-" (ECHO+/ECHO-) op de afstandsbediening.

Productspecificaties

• 5.1-kanaals Home Theatersysteem
• 700 Watt piekvermogen
• 350 Watt programmamacht
• 175 Watt continu RMS-vermogen
• BT-versie: 5.0+EDR
• Ingangsspanning: AC 120V/60Hz
• Systeemimpedantie: 5,25": 8 Ohm / 3" driver: 4 Ohm
• Frequentiebereik: 20Hz - 20KHz
• Versterker: Klasse AB, zeer efficiënte versterker met topcomponenten
• Signaal-ruisverhouding: ≥70dB (Maximaal vermogen met THD+1< 1%)

Hulp nodig?

Aarzel niet om contact met ons op te nemen als u vragen of opmerkingen heeft.
Bel of stuur een bericht: +1 (888) 572-1718
E-mail: service@bobtot.net

Scan de QR-code voor belangrijke informatie die u nodig heeft om uw artikel optimaal te benutten

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOK. NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE VERSTERKERPLAAT NIET VERWIJDEREN. ER ZIJN GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. WE RADEN AAN HET APPARAAT NAAR EEN GEKWALIFICEERDE SERVICEMONTEUR TE BRENGEN VOOR REPARATIES.

Lees de volgende veiligheidsinstructies voordat u uw thuisbioscoopsysteem gebruikt.

• Plaats deze luidsprekers niet op een onstabiele ondergrond. De luidspreker kan omvallen, waardoor een kind of volwassene ernstig letsel kan oplopen en het apparaat ernstige schade kan oplopen.
• Gebruik deze luidsprekers niet in de buurt van water en stel ze niet bloot aan regen of vocht
• De luidsprekers moeten zich uit de buurt van warmtebronnen bevinden, zoals radiatoren, warmteroosters, kachels of andere apparaten die warmte produceren.
• Gebruik het apparaat onder de gespecificeerde spanning (120V/60Hz). Een andere spanning dan de gespecificeerde spanning kan brand of elektrische schok veroorzaken.
• Om het risico op elektrische schokken of schade aan onderdelen te verminderen, moet u de stekker uit het stopcontact halen voordat u uw luidsprekers verplaatst of andere onderdelen op uw apparaat aansluit.
• Reinig alleen met een zachte, droge doek. Haal de stekker van de hoofdeenheid uit het stopcontact voordat u deze schoonmaakt.

Gebruik altijd een geaard stopcontact.
