Bobtot B701D Handleiding

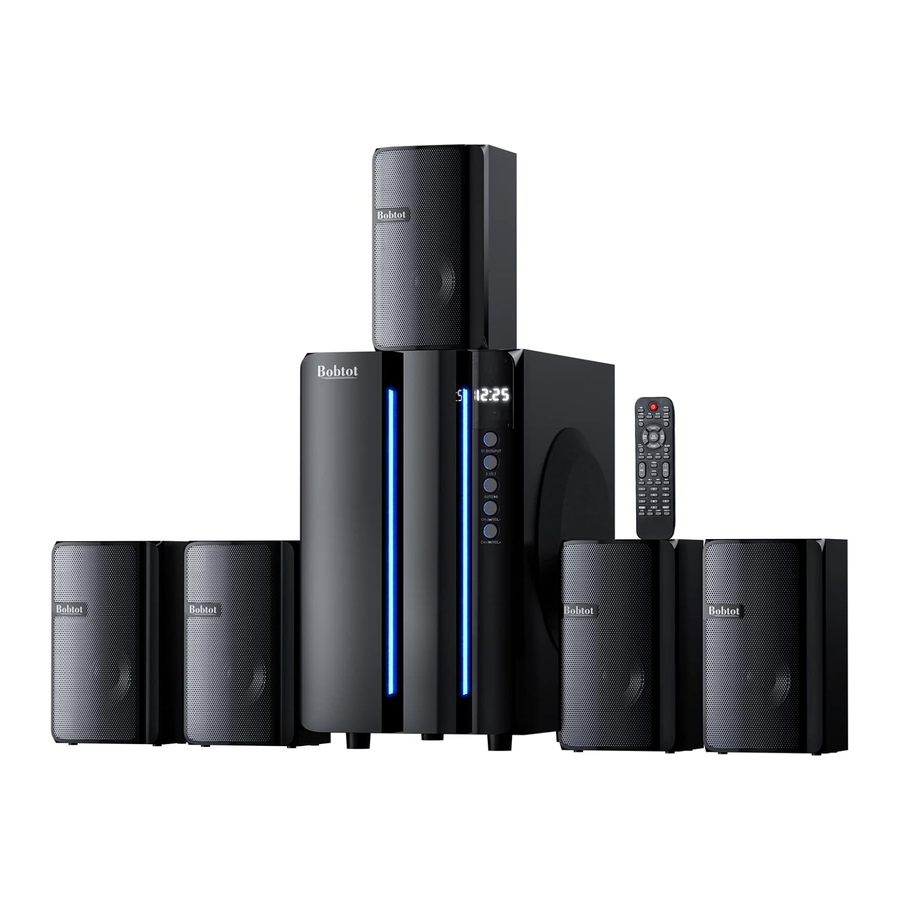

Wat zit er in de doos

Controleer de verpakking om er zeker van te zijn dat er geen onderdelen ontbreken of beschadigd zijn.

1. Subwoofer met ingebouwde ontvanger
2. Middenkanaalspeaker
3. 2 * Voorste kanaalspeakers
4. 2 * Achterste kanaalspeakers
5. 3 * RCA-video-audiokabel
6. 1 * Volledig functionele afstandsbediening
7. TV ARC-kabel
8. Optische stereokabel
9. Coaxiale kabel
10. 3,5 mm naar 2-mannelijke RCA-audiostereokabel
11. FM-antennekabel
12. Snelstartgids

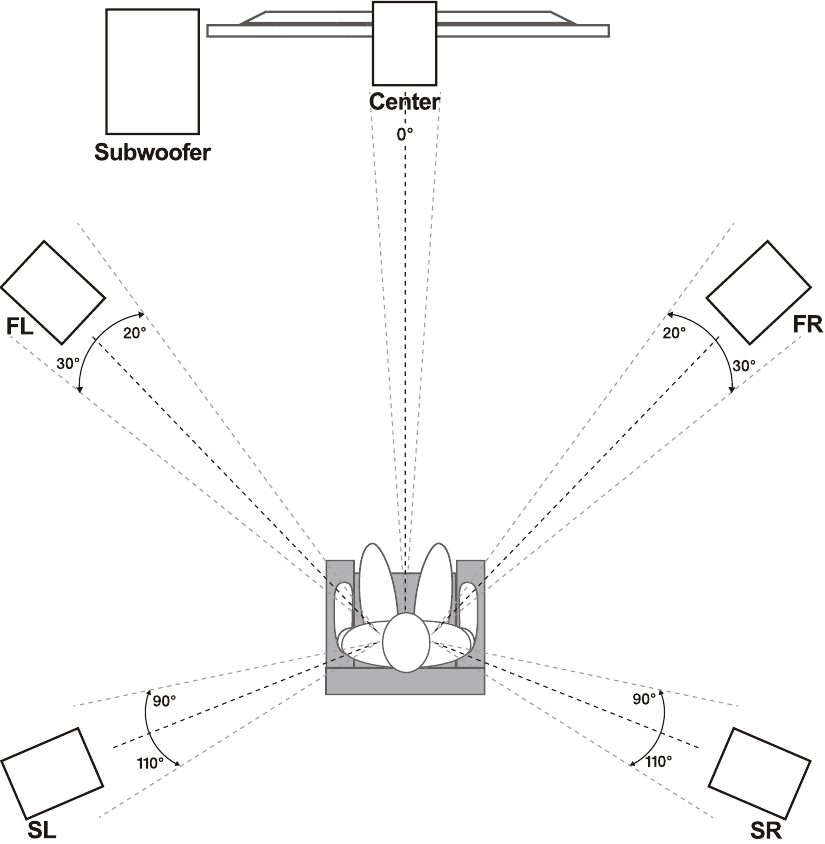

BESTE PLAATSING VOOR 5.1-thuistheatersysteem

1. De meeste mensen plaatsen de subwoofer aan de voorkant van de kamer, in de buurt van de geluidsingangsbron, voor een gemakkelijke aansluiting. Maar omdat basfrequenties omnidirectioneel zijn, kan de subwoofer overal worden geplaatst. Probeer hem in de buurt van een muur of een hoek te plaatsen voor meer bas.
2. De middenkanaalspeaker moet recht voor de luisterpositie worden geplaatst, boven of onder de geluidsingangsbron. Kantel hem indien mogelijk zo nodig om het geluid naar oorhoogte te richten.
3. Monteer de voorste speakers aan de muur, direct links en rechts van de middenkanaalspeaker. Richt ze naar de luisterpositie. Het liefst moeten de tweeters op oorhoogte staan.
4. Monteer de satellietluidsprekers aan de muur, iets achter de luisterpositie, ongeveer 30 tot 60 cm boven oorhoogte. Als plaatsing aan de zijkant niet mogelijk is, plaats ze dan achter de luisterpositie en richt ze naar voren.

MONTAGE-INSTRUCTIES

Voordat u begint, moet u ervoor zorgen dat u over de juiste hulpmiddelen en benodigde accessoires beschikt. Voor deze installatie heeft u de volgende items nodig:

• montagebeugels en schroeven (meegeleverd)
• muurhaken (optisch, niet meegeleverd)
• luidsprekerkabel (ingebouwd, meegeleverd)
• boor (niet meegeleverd)
• kruiskopschroevendraaier (niet meegeleverd)

Zorg ervoor dat u alle benodigde schroeven en beugels heeft. Er moeten vijf beugels en een zak schroeven zijn. Als een van deze items ontbreekt. neem contact op met Bobtot.

Gebruik twee schroeven om één beugel aan de achterkant van elke luidspreker die u wilt monteren te bevestigen. Als u de luidsprekers horizontaal monteert, moet u twee beugels voor elke luidspreker gebruiken.

Markeer nu op de muur de plaats waar u uw luidsprekers gaat monteren. Gebruik het diagram uit de sectie DE LUIDSPREKERS POSITIONEREN om de beste locatie te bepalen. Beide voorste luidsprekers moeten op dezelfde hoogte staan; hetzelfde geldt voor de satellieteenheden. Vergeet niet om de luidsprekers minstens 60 cm van de hoeken te houden en zorg ervoor dat u voldoende draad heeft om de montagelocatie te bereiken.

U kunt een schroef of een montagehaak gebruiken om de luidspreker op te hangen. Gebruik een schroef met een gipsplaatplug of draai hem in een muurstijl om ervoor te zorgen dat hij stevig aan de muur is bevestigd. Gebruik een stijlzoeker om de stijl te lokaliseren en om er zeker van te zijn dat er geen draden of kabels in dat gebied aanwezig zijn. Zodra de montagehaken of schroeven op hun plaats zitten, bent u klaar om te beginnen met monteren. Zorg ervoor dat u elke luidspreker bedraadt voordat u deze aan de muur monteert.

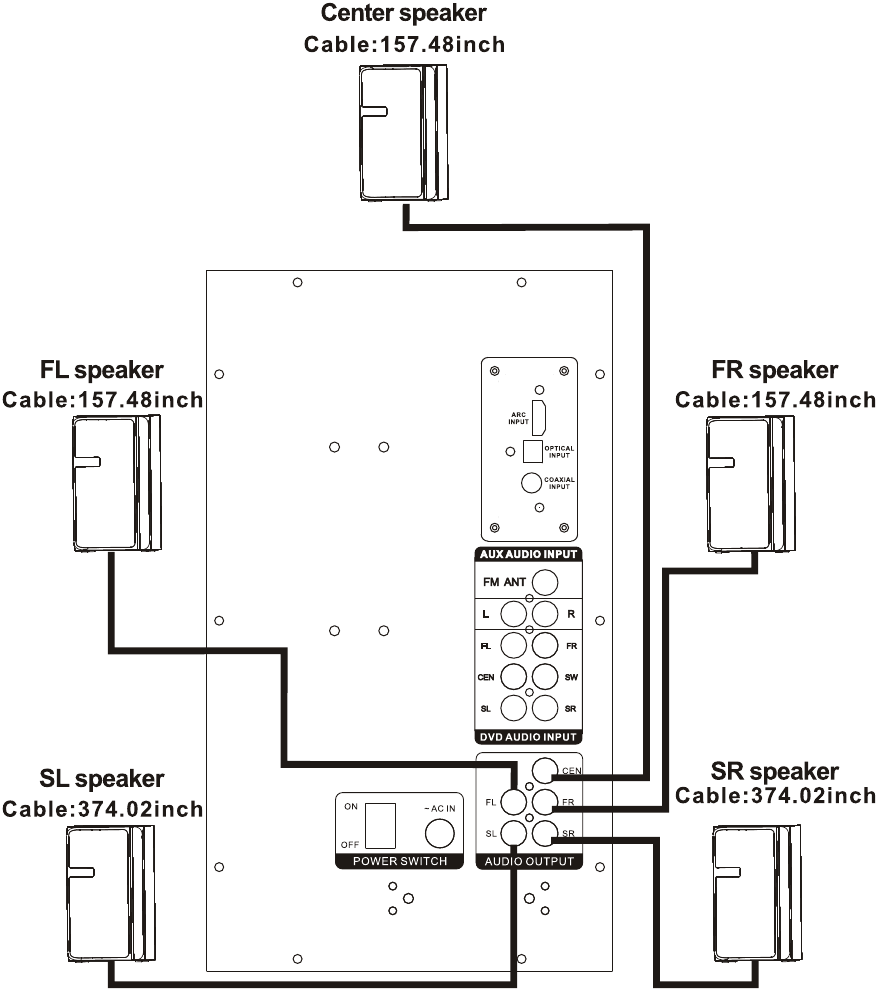

CENTER- & VOOR- & ACHTERLUIDSPREKERS INSTELLEN

Plaats de luidsprekers op de ideale positie en gebruik de ingebouwde elektrische kabel om de center-, voor- en achterste satellietluidsprekers aan te sluiten op de "CEN & FL & FR & SL & SR" van de audio-uitgang RCA-aansluiting op de subwooferunit.

VOORPANEEL VAN SUBWOOFER

1. Digitaal display
2. ST. BT INPUT:
   Stand-byfunctie door 3 seconden in te drukken in AUX/SUB/SD/FM/BT/OPTICAL/COAXIAL/TV ARC-modus;
   lnput-functietoets, schakel tussen AUX/USB/SD/DVD/FM/BT/OPTICAL/COAXIAL/TV ARC-modus.
3. 5.1/2.1:
   5.1/2.1 functietoets.
4. CH-/ VOL- :
   "Vorige" (Vorige) functietoets. Vorig nummer bij USB/SD-ingang; Vorig kanaal bij FM-ingang; Volume verlagen-knop.
5. AUTO/:
   USB/SD Pauze/Afspelen (Pauze/Afspelen) functietoets; Wanneer de FM-staat bij de automatische zoekopdracht en het opslaan van het radiostation.
6. CH+/ VOL+ :
   "Volgende" (Volgende) functietoets. Volgend nummer bij USB/SD-ingang; VOL+ Volgend kanaal bij FM-ingang; Volume verhogen-knop.
7. U DISK:
   USB-aansluiting (maximale bestandsgrootte 64 Gb)
8. SD/MMC CARD:
   SD-kaartsleuf (maximale bestandsgrootte 64 Gb)
9. MIC 1/2:
   MIC-aansluiting.

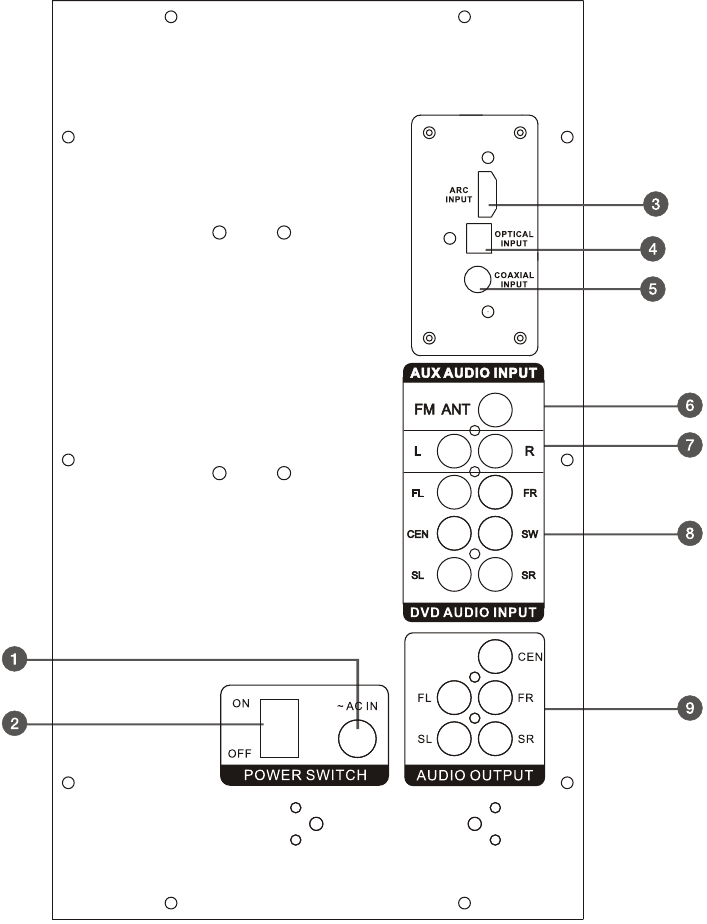

ACHTERPANEEL VAN SUBWOOFER

1. Stroomingang
2. Aan/uit-schakelaar
3. TV ARC-audio-ingang
4. Optische audio-ingang
5. Coaxiale audio-ingang
6. FM-antenne
7. RCA naar RCA of RCA naar 3,5 mm AUX-audio-ingang
8. 3PCS RCA DVD-audio-ingang (voor L&R/midden/subwoofer/achter L&R)
9. Center/Voor L/R/Achter L/R audio-uitgang

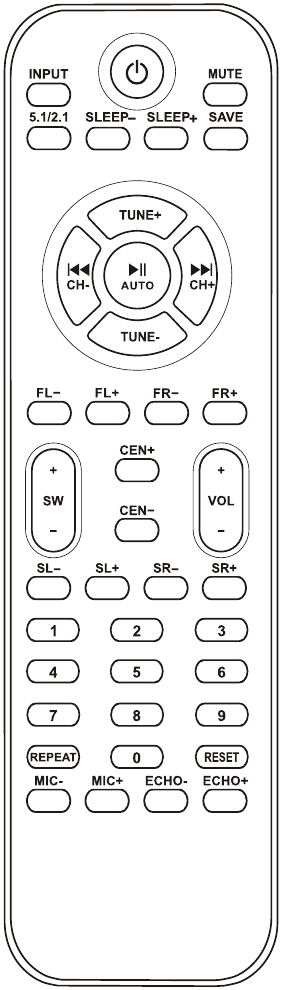

FUNCTIES VAN DE AFSTANDSBEDIENING

: Aan/uit/stand-by

INPUT: Schakelen tussen invoermodi: USB/SD/FM/AUX/DVD/OPT/COA/TV ARC/BT

MUTE: Alle uitvoer dempen 5.1/2.1: Kanaalmodus selecteren

SLEEP-/+: De slaaptijd instellen

SAVE: Stations opslaan in het geheugen van de unit

TUNE+/-: Handmatig FM-stations afstemmen

: Afspelen/Pauze (Afspelen/Pauze) in USB/SD/BT-modi

AUTO: Automatisch zoeken naar stations

CH-/:Vorig FM-station/vorig nummer (USB/SD)

CH+/:Volgend FM-station/volgend nummer (USB/SD)

FL+/-: Volumeregeling linker voorluidspreker

FR+/-: Volumeregeling rechter voorluidspreker

SW+/-: Volumeregeling subwoofer

CEN+/-: Volumeregeling centerluidspreker

VOL+/-: Master volumeregeling

SL+/-: Volumeregeling linker achterluidspreker

SR+/-: Volumeregeling rechter achterluidspreker

0-9: Numeriek toetsenblok dat wordt gebruikt om nummers direct te selecteren in de USB/SD-modus

REPEAT: Eén nummer herhalen/alle nummers herhalen/shuffle

RESET: Volumeniveau resetten

MIC+/-(EQ+/-): wanneer een paar microfoons zijn aangesloten, regelen deze knoppen het microfoonvolume. In de USB/SD-modus kunt u hiermee door de 5 vooraf ingestelde EQ-curves navigeren. Let op: het aansluiten van microfoons overschrijft de EQ+/- functie.

ECHO+/-(DlSP+/-): wanneer een paar microfoons zijn aangesloten, regelen deze knoppen het echo-effect. Als er geen microfoons zijn aangesloten, regelen ze de helderheid van het scherm. Let op: het aansluiten van microfoons overschrijft de DISP+/- functie.

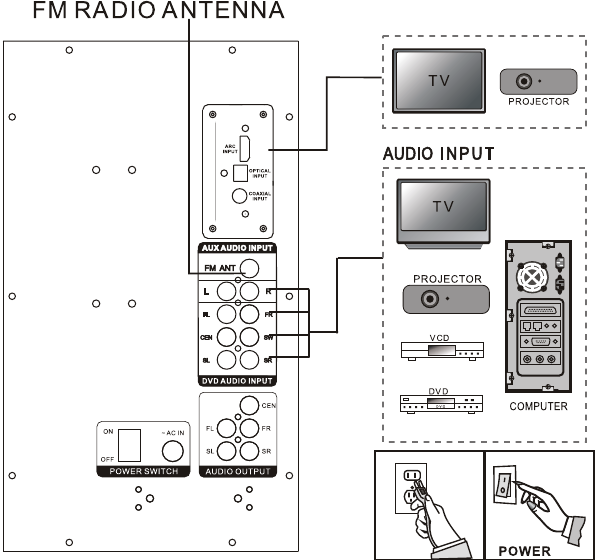

COMPONENTAANSLUITINGEN

Controleer of uw apparaat kan worden gebruikt om geluid van audio/video voor andere externe geluidsbronapparaten in te voeren, en zorg ervoor dat uw apparaat een beschikbare aansluiting heeft die overeenkomt met de juiste poort op de subwoofer, bijvoorbeeld: TV ARC, Optical, Coaxiaal, RCA's...

Het B701 D Home theater systeem is geschikt voor veel tv's, projectoren, digitale settopboxen, gameconsoles, dvd-spelers, Blu-ray-spelers, cd-spelers, enz.

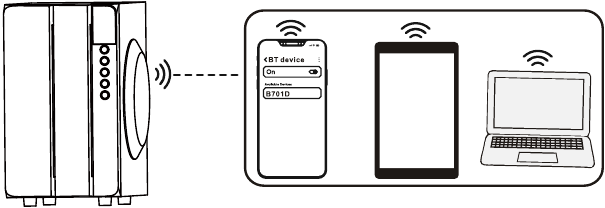

Een apparaat aansluiten via draadloze BT

1. Zorg ervoor dat de bedrade centerspeaker en FL & FR, SL & SR-speaker zijn aangesloten op de overeenkomstige Audio Output Socket van de subwoofer, en dat de stroom "ON" (AAN) is.
2. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "BT" in de LED-display van de subwoofer.
3. Zoek op uw smartphone of tablet of ander draadloos BT-apparaat naar de BT met de naam "B701D" en tik om verbinding te maken. Nu kunt u van de muziek genieten.

Opmerking: Als uw apparaat een wachtwoord vereist, voert u "0000" in.

Een apparaat aansluiten met een TV ARC-kabel

1. Controleer of uw apparaat een ARC/eARC-uitgang heeft.
2. Sluit de TV ARC-kabel aan op de subwoofer en uw apparaat.
3. Zorg ervoor dat de units zijn aangesloten en dat de stroom "ON" (AAN) is.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "ARC" die wordt weergegeven in de LED-display van de subwoofer.
5. Sommige tv's herkennen automatisch de audio-uitgang als ARC-audio-uitgang na het aansluiten van de ARC-kabel, u kunt er nu van genieten. Als uw apparaat dit niet kan, ga dan handmatig naar de audio-uitgangsinstelling om "ARC Audio Output" te kiezen.

OPMERKING: B701D ARC-uitgang ondersteunt alleen LPCM 2.0 audioformaat.

Een apparaat aansluiten met een optische kabel

1. Controleer of uw apparaat een "Optical" (Optische) uitgang heeft.
2. Sluit de optische kabel aan op uw apparaat en de subwoofer.
3. Zorg ervoor dat de units zijn aangesloten en dat de stroom "ON" (AAN) is.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "OPT" die wordt weergegeven in de LED-display van de subwoofer.
5. Kies "PCM", niet " Automatic " (Automatisch) in de Digital output audio format (Digitale audio-uitvoerformaat) van de audio-instelling van uw apparaat. U kunt er nu van genieten.


Een apparaat aansluiten met een coaxiale kabel

1. Controleer of uw apparaat een "Coaxial" (Coaxiale) uitgang heeft.
2. Sluit de coaxiale kabel aan op uw apparaat en de subwoofer.
3. Zorg ervoor dat de units zijn aangesloten en dat de stroom "ON" (AAN) is.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "COA" die wordt weergegeven in de LED-display van de subwoofer.
5. Kies "PCM", niet " Automatic " (Automatisch) in de Digital output audio format (Digitale audio-uitvoerformaat) van de audio-instelling van uw apparaat. U kunt er nu van genieten.


Een apparaat aansluiten met een 2RCA M/M Stereo audiokabel

1. Controleer of uw apparaat een RCA L/R-uitgang heeft.
2. Sluit de RCA L/R-kabel aan op uw apparaat en de subwoofer.
3. Zorg ervoor dat de units zijn aangesloten en dat de stroom "ON " (AAN) is.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "AU" die wordt weergegeven in de LED-display van de subwoofer. Nu kunt u ervan genieten.

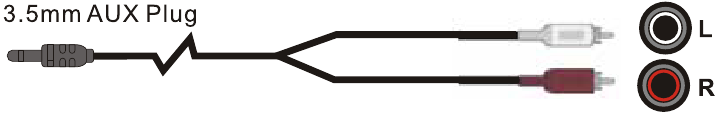

Een apparaat aansluiten met een 3,5 mm naar 2-Male RCA Audio Stereo-kabel

1. Controleer of uw apparaat een 3,5 mm AUX-aansluiting heeft.
2. Sluit de RCA L/R-kabel aan op de subwoofer en de 3,5 mm AUX-stekker op uw apparaat.
3. Zorg ervoor dat de units zijn aangesloten en dat de stroom "ON" (AAN) is.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "AUX" die wordt weergegeven in de LED-display van de subwoofer. Nu kunt u ervan genieten.

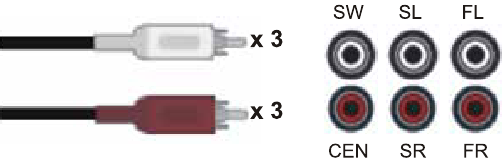

Een apparaat aansluiten met een 3RCA Video Audio-kabel

1. Controleer of uw apparaat een 3RCA-uitgang heeft.
2. Sluit de 3RCA-kabels aan op uw apparaat en de subwoofer.
3. Zorg ervoor dat de units zijn aangesloten en dat de stroom "ON" (AAN) is.
4. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "DV" die wordt weergegeven in de LED-display van de subwoofer. Nu kunt u ervan genieten.


Aansluiten via antenne voor FM-radio

1. Steek de witte antennekabel in de "FM ANT" (FM ANT)-aansluiting aan de achterkant van de subwoofer.
2. Zorg ervoor dat de units zijn aangesloten en dat de stroom "ON" (AAN) is.
3. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "FM" die wordt weergegeven in de LED-display van de subwoofer.
4. Houd de "AUTO" (AUTO) knop ongeveer 3 seconden ingedrukt, het zal automatisch naar radiozenders zoeken.
5. Zenders handmatig opslaan:
   • druk op de "TUNE+/TUNE-" (AFSTEMMEN+/AFSTEMMEN-) knop om naar een zender te zoeken die u leuk vindt.
   • druk op de "SAVE" (OPSLAAN) knop, het zal een aantal radiozenders op het scherm weergeven,
   • druk op de "CH-/CH+" (KANAAL-/KANAAL+) knoppen om het radiokanaal te kiezen dat u leuk vindt.
   • druk nogmaals op de "SAVE" (OPSLAAN) knop, het zal het radiokanaal opslaan & het bericht good" (goed) zal worden weergegeven.
6. Druk op de "CH-/CH+" (KANAAL-/KANAAL+) knop om door opgeslagen zenders te zoeken of druk op de "TUNE+/TUNE-" (AFSTEMMEN+/AFSTEMMEN-) knoppen om handmatig een zender te zoeken die u leuk vindt.

USB afspelen

1. Zorg ervoor dat de units zijn aangesloten en dat de stroom "ON" (AAN) is.
2. Steek uw USB-stick in de USB-aansluiting van de subwoofer.
3. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "USB" die wordt weergegeven in de LED-display van de subwoofer. Nu kunt u van de muziek genieten.

SD afspelen

1. Zorg ervoor dat de units zijn aangesloten en dat de stroom "ON" (AAN) is.
2. Steek uw SD-kaart in de SD-aansluiting van de subwoofer.
3. Druk op de "INPUT" (INGANG) knop op de afstandsbediening of op de subwoofer, schakel de modus naar "SD" die wordt weergegeven in de LED-display van de subwoofer. Nu kunt u van de muziek genieten.

MICROFOONINGANG

Het B701D home theater systeem kan een draadloze en bedrade microfoon aansluiten, u kunt één van de microfoonaansluitingen of 2 microfoonaansluitingen samen gebruiken.

1. Draadloze microfoon: steek de ontvanger in de microfoon 1 of 2-aansluiting aan de voorkant van de subwoofer.
2. Bedrade microfoon: aansluiten en afspelen.
3. Het microfoonvolume regelen: druk op de "MIC-" (MIC-) of "MIC +" (MIC +) knop op de afstandsbediening
4. Het microfoonecho-effect regelen: druk op de "ECHO-" (ECHO-) of "ECHO+" (ECHO+) knop op de afstandsbediening

Productspecificaties

• 5.1 Channel Home Theater System
• 800 Watts Peak Power
• 400 Watts Program Power
• 200 Watts Continuous RMS Power
• BT Version: 5.0+EDR
• Input Voltage: AC 120V/60Hz
• System Impedance: 6.5": 8 Ohm /3" driver: 4 Ohm
• Frequency Response: 20Hz - 20KHz
• Amplifier: Class AB,very efficient amplifier with top components
• Signal to Noise Ratio: ≥70dB (Maximum output with THD+1<1%)
• Cable Length(Built-in):
  • Front UR Speaker: 13.1 2ft;
  • Center Speaker: 13.1 2ft;
  • Rear UR Speaker: 31.16ft.
• Subwoofer Size: 7.79" x 12.99" x 12.52"
• Center Satellite Speaker Size: (W*D*H) 4.09" x 7.09" x 4.02"
• Front UR Satellite Speaker Size: 4.09" x 7.09" x 4.02"
• Rear UR Satellite Speaker Size: 4.09" x 7.09" x 4.02"

Hulp nodig?

Als u vragen of opmerkingen heeft, neem dan gerust contact met ons op.
We helpen u graag verder:

Bellen of een bericht sturen: +1 (888) 572-1718

E-mail: service@bobtot.net

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOK. NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DE VERSTERKERPLAAT NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. WE RADEN AAN HET APPARAAT NAAR EEN GEKWALIFICEERDE SERVICEMONTEUR TE BRENGEN VOOR EVENTUELE REPARATIES.

Lees de volgende veiligheidsinstructies voordat u uw home theatersysteem gebruikt.

• Plaats deze luidsprekers niet op een onstabiele ondergrond. De luidspreker kan omvallen, wat ernstig letsel kan veroorzaken bij een kind of volwassene en ernstige schade aan het apparaat.
• Gebruik deze luidsprekers niet in de buurt van water en stel ze niet bloot aan regen of vocht.
• De luidsprekers moeten zich uit de buurt van warmtebronnen bevinden, zoals radiatoren, warmteroosters, fornuizen of andere apparaten die warmte produceren.
• Gebruik onder de gespecificeerde spanning (120V/60Hz). Elke andere spanning dan de gespecificeerde spanning kan brand of een elektrische schok veroorzaken.
• Om het risico op elektrische schokken of schade aan componenten te verminderen, moet u de stekker uit het stopcontact halen voordat u uw luidsprekers verplaatst of andere componenten op uw apparaat aansluit.
• Reinig alleen met een zachte, droge doek. Haal de stekker van de hoofdeenheid uit het stopcontact voordat u deze reinigt.

Gebruik altijd een geaard stopcontact.
