Bobtot B901D Handleiding

WAT ZIT ER IN DE DOOS

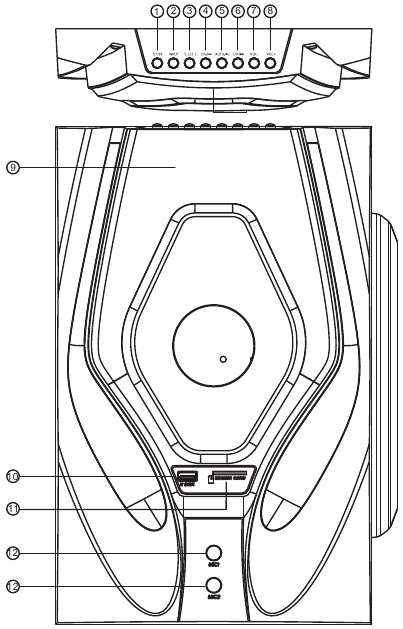

VOORPANEEL VAN SUBWOOFER

	ST.BY	Stand-by functie door 3 seconden ingedrukt te houden in AUX/USB/FM/BT/OPTICAL/COAXIAL/TV ARC-modus;
	INPUT	Input functie toets, schakel tussen AUX/USB/DVD/FM/BT/OPTICAL/COAXIAL/TV ARC modus
	5 1/2.1	5.1/2.1 functie toets
	CH-/	"Vorige" functie toets. Vorig nummer bij USB/SD input; Vorig kanaal bij FM input;
	AUTO/	USB Pauze/Afspelen functie toets; Wanneer de FM-status bij het automatisch zoeken en opslaan van het radiostation.
	CH+/	"Volgende" functie toets. Volgend nummer bij USB/SD input; Volgend kanaal bij FM input;
	VOL-	Volume verlagen knop
	VOL+	Volume verhogen knop
	Digital Display
	U DISK	USB-aansluiting (max bestandsgrootte 64Gb)
	SD/MMC CARD	SD-kaart aansluiting (max bestandsgrootte 64 Gb)
	MIC 1/2	MIC-aansluiting

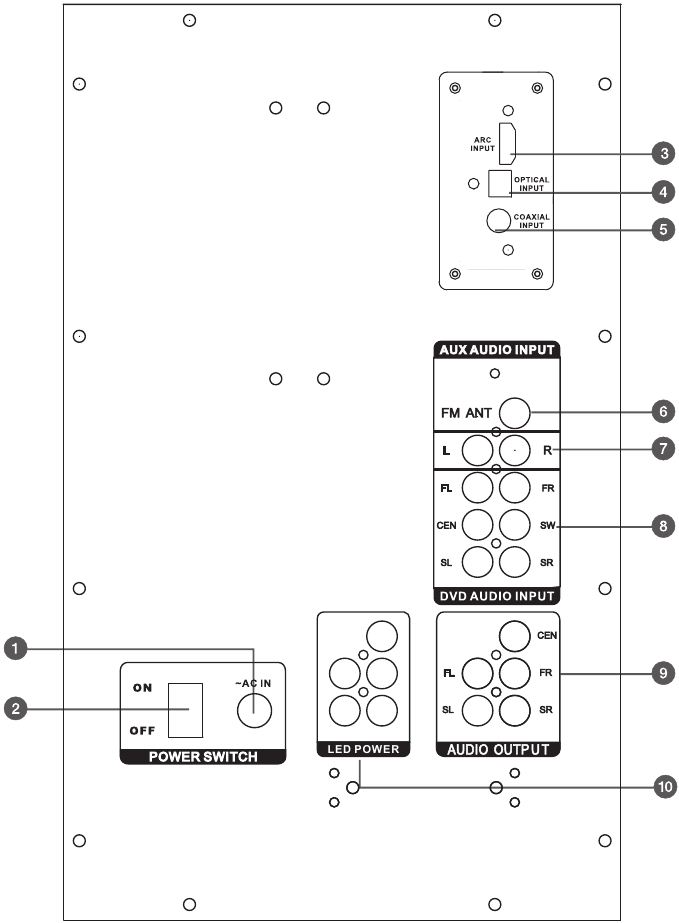

ACHTERPANEEL VAN SUBWOOFER

1. Stroom input
2. Stroomschakelaar
3. TV ARC audio input
4. Optische audio input
5. Coaxiale audio input
6. FM-antenne
7. RCA naar RCA of RCA naar 3.5mm AUX audio input
8. 3 st RCA DVD audio input (voor L&R/midden/subwoofer/achter L&R)
9. Middenluidspreker/Voor L/R luidsprekers/Achter L/R luidsprekers audio output
10. LED stroom output

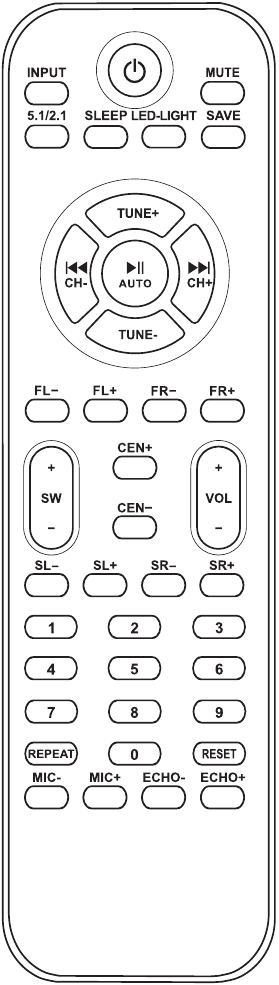

FUNCTIES AFSTANDSBEDIENING

: Power/Standby
INPUT: Schakel tussen input modi: USB/FM/AUX/DVD/OPT/COA/TV ARC/BT
MUTE: Demp alle output
5.1/2.1: Kanaal modus selectie
SLEEP-/+: De slaaptijd instellen
LED LIGHT: Lang indrukken om de LED verlichting van 5 kleine luidsprekers aan/uit te zetten;
Kort indrukken om de lichtmodi van de Subwoofer te veranderen of het licht uit te zetten.
SAVE: Sla zenders op in het geheugen van de unit
TUNE+/-: Handmatig FM-zenders afstemmen
: Afspelen/Pauze in USB/BT modi
AUTO: Automatisch zoeken naar zenders
CH-/ : Vorige FM-zender/vorige track (USB)
CH+/ : Volgende FM-zender/volgende track (USB)
FL+/-: Volume regeling voor linker voorluidspreker
FR+/-: Volume regeling voor rechter voorluidspreker
SW+/-: Subwoofer volume regeling
CEN+/-: Volume regeling voor middenluidspreker
VOL+/-: Master volume regeling
SL+/-: Volume regeling voor linker achter satellietluidspreker
SR+/-: Volume regeling voor rechter achter satellietluidspreker
0-9: Numeriek toetsenblok dat gebruikt wordt om tracks direct te selecteren in USB-modus
REPEAT: Herhaal één nummer/herhaal alle nummers/shuffle
RESET: Reset volume niveau
MIC+/-(EQ+/-): wanneer een paar microfoons zijn aangesloten, zullen deze knoppen het microfoonvolume regelen. In USB-modus kunnen ze worden gebruikt om door de 5 vooraf ingestelde EQ-curven te navigeren. Let op: het aansluiten van microfoons overschrijft de EQ+/- functie.
ECHO+/-(DlSP+/-): wanneer een paar microfoons zijn aangesloten, zullen deze knoppen het echo-effect regelen. Als er geen microfoons zijn aangesloten, regelen ze de helderheid van het display. Let op: het aansluiten van microfoons overschrijft de DISP+/- functie.

OPMERKING:

1. Zet de unit aan, druk op de "Power" (Aan/uit) knop voordat u de input modus selecteert.
2. Als de afstandsbediening niet werkt, vervang de batterijen en probeer het opnieuw.

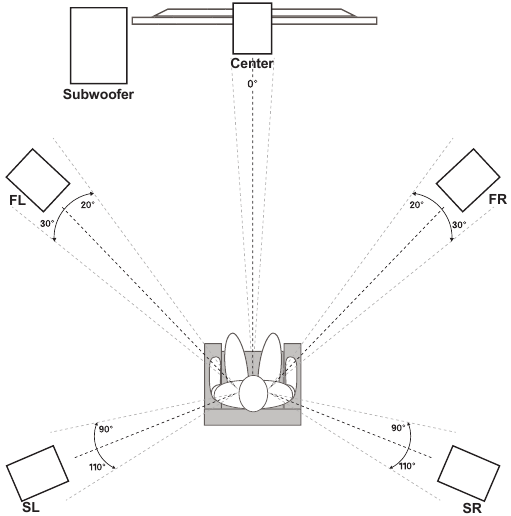

BESTE PLAATSING VOOR HET PRODUCT

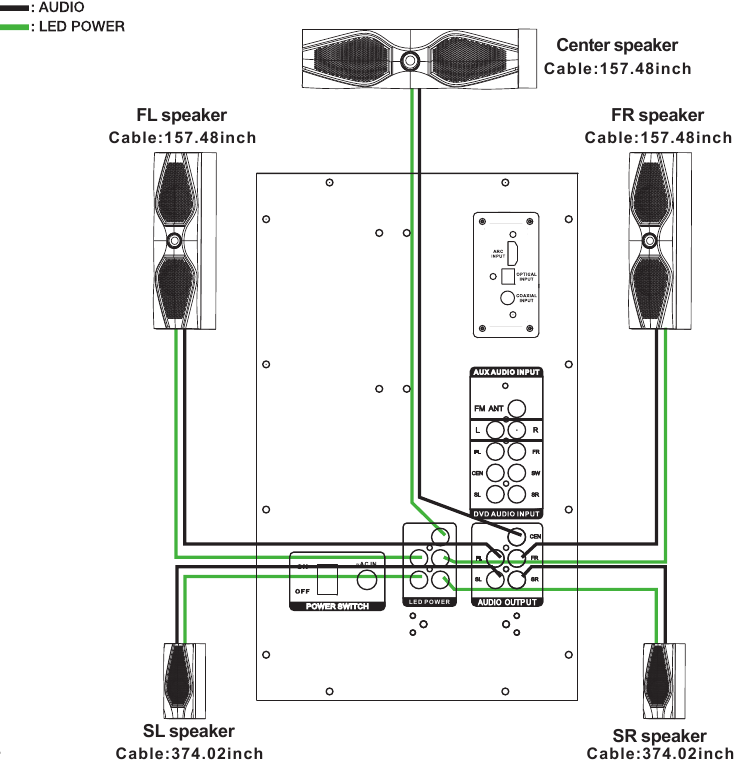

MIDDEN & VOOR & ACHTER UNITS INSTELLEN

MONTAGE INSTRUCTIES

• montage beugels en schroeven (inbegrepen)
• luidsprekerkabel (ingebouwd, inbegrepen)
• muurhaken (niet inbegrepen)
• schroevendraaier (niet inbegrepen)

Zorg ervoor dat u alle benodigde schroeven en beugels heeft.
Er zouden vijf beugels en een zak schroeven moeten zijn.
Als een van deze items ontbreekt. neem dan contact op met Bobtot.

Verticale installatie: gebruik twee schroeven om een beugel vast te zetten aan de achterkant van elke luidspreker die u aan de positie wilt monteren.

Horizontale installatie: gebruik twee beugels met vier schroeven voor elke luidspreker om aan de muur te monteren.

• Markeer nu op de muur de plaats waar u uw luidsprekers gaat monteren.
• Gebruik het diagram uit de positie van de luidsprekers sectie om de beste locatie te bepalen.
• VL & VR luidsprekers en AL & AR luidsprekers moeten op dezelfde hoogte zijn.
• Houd de luidsprekers minstens twee voet verwijderd van hoeken, om ervoor te zorgen dat er genoeg draad is om de montage locatie te bereiken.

• U kunt een schroef of een montage haak gebruiken om de luidsprekers op te hangen.
• Gebruik een schroef met een gipsplaat insert of draai deze in een muurstijl om ervoor te zorgen dat deze stevig aan de muur is bevestigd.
• Gebruik een stijlzoeker om de stijl te lokaliseren en om er zeker van te zijn dat er geen draden of kabels in dat gebied zijn.
• U kunt de luidsprekers nu monteren.

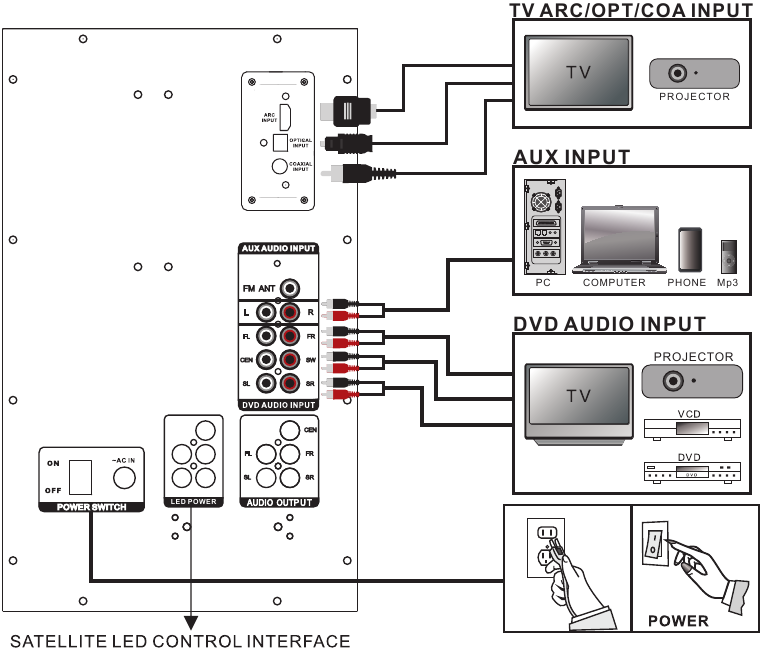

SYSTEEMAANSLUITSCHEMA

Controleer of uw apparaat kan worden gebruikt om geluid van audio/video voor andere externe geluidsbronapparaten in te voeren en zorg ervoor dat uw apparaat een beschikbare aansluiting heeft die overeenkomt met de juiste poort op de subwoofer.

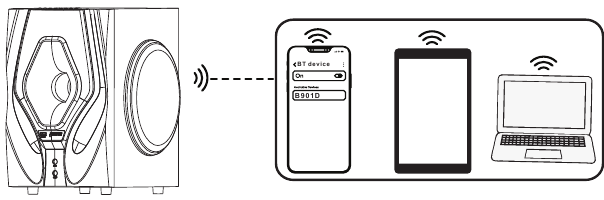

Hoe de draadloze BT te gebruiken

1. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (AAN) hebben.
2. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
3. Druk op de knop "INPUT" (INGANG) om de modus te wijzigen in de status "BT", die wordt weergegeven op het LED-display van de subwoofer.
4. Zoek naar een BT-apparaat met de naam "B901D"

5. Verbind de BT

Opmerking: Als uw BT-apparaat een versie lager dan 2.0 heeft, voert u het wachtwoord "0000" in bij het verbinden.

Hoe u uw apparaat met een TV ARC-kabel aansluit

1. Steek de TV ARC-kabel in de ARC-ingangsaansluiting aan de achterkant van de subwoofer, een andere poort steekt u in de sleuf van uw tv.

2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (AAN) hebben.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te wijzigen in de status "ARC", die wordt weergegeven op het LED-display van de subwoofer.
5. TV-instelling: Geluidsuitvoer – Selecteer "TV ARC"
6. TV-instelling: Expertinstelling – Digitale audio-uitvoerindeling – Selecteer "PCM".

Opmerking: B901D ARC-uitvoer ondersteunt alleen LPCM 2.0-audio-indeling.

Hoe u uw apparaat met een optische kabel aansluit

1. Verwijder de transparante afdekking van de optische kabel voordat u deze aansluit.
2. Steek de optische kabel in de optische ingangsaansluiting aan de achterkant van de subwoofer, een andere poort steekt u in de sleuf van uw tv.

3. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (AAN) hebben.
4. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
5. Druk op de knop "INPUT" (INGANG) om de modus te wijzigen in de status "OPT", die wordt weergegeven op het LED-display van de subwoofer.
6. TV-instelling: Geluidsuitvoer – selecteer "Optical" (Optisch)
7. TV-instelling: Expertinstelling – Digitale audio-uitvoerindeling – Selecteer "PCM"

Hoe u uw apparaat met een coaxkabel aansluit

1. Steek de coaxkabel in de coaxiale ingangsaansluiting aan de achterkant van de subwoofer, een andere poort steekt u in de sleuf van uw apparaat.

2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" hebben.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te wijzigen in de status "COA", die wordt weergegeven op het LED-display van de subwoofer.
5. TV-instelling: Geluidsuitvoer – Selecteer "Coaxial" (Coaxiaal)
6. TV-instelling: Expertinstelling – Digitale audio-uitvoerindeling – Selecteer "PCM"

Hoe u uw apparaat met een RCA-stereo-audiokabel aansluit

1. Steek de RCA-stereo-audiokabel aan de achterkant van de subwoofer. Wit op witte connector, rood op rode connector, een andere (wit/rood) poort steekt u in de L&R-uitgangssleuven van uw apparaat.

2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (AAN) hebben.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te wijzigen in de status "AU", die wordt weergegeven op het LED-display van de subwoofer.

Hoe u uw apparaat met een 3,5 mm naar RCA-audiostereokabel aansluit

1. Steek de RCA L/R-stereo-audiokabel aan de achterkant van de subwoofer. Wit op witte connector, rood op rode connector en de 3,5 mm AUX-poort steekt u in de hoofdtelefoonuitgangssleuf van uw apparaat.

2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (AAN) hebben.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te wijzigen in de status "AUX", die wordt weergegeven op het LED-display van de subwoofer.

Hoe u uw apparaat met een 3RCA-audiostereokabel aansluit

1. Steek de 3RCA-stereo-audiokabel aan de achterkant van de subwoofer. Wit op witte connector, rood op rode connector

2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (AAN) hebben.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te wijzigen in de status "DV", die wordt weergegeven op het LED-display van de subwoofer.

Hoe u de FM-radio met een antenne gebruikt

1. Steek de witte antennekabel aan de achterkant van de subwoofer.
2. Zorg ervoor dat de subwoofer en 5 satellietluidsprekers correct zijn aangesloten en de status "ON" (AAN) hebben.
3. Druk op de knop "ST.BY" (STAND-BY) voordat u de modus selecteert.
4. Druk op de knop "INPUT" (INGANG) om de modus te wijzigen in de status "FM", die wordt weergegeven op het LED-display van de subwoofer.
5. Houd de knop "AUTO" (AUTOMATISCH) ongeveer 3 seconden ingedrukt. Er wordt automatisch naar radiostations gezocht.
6. Druk op de knop "TUNE+/TUNE-" (AFSTEMMEN+/AFSTEMMEN-) om naar een station te zoeken dat u leuk vindt.
   Druk op de knop "CH-/CH+" (ZENDER-/ZENDER+) om het zenderkanaal te selecteren dat u leuk vindt.
   Druk op de knop "SAVE" (OPSLAAN). Het radiokanaal wordt opgeslagen en u kunt "good" (goed) zien op het display van de subwoofer.

Microfoon voor karaoke

B901D-home-theatersystemen ondersteunen draadloze of bekabelde microfoons via 1 of 2 microfoonaansluitingen tegelijk.

1. Draadloze microfoon: steek de microfoonontvanger in de microfoonaansluiting van de subwoofer.
2. Bekabelde microfoon: aansluiten en afspelen.
3. Het microfoonvolume regelen: druk op de knop "MIC+/ MIC-" (MICROFOON+/MICROFOON-) op de afstandsbediening.
4. Het microfoonecho-effect regelen: druk op de knop "ECHO+/ ECHO-" (ECHO+/ECHO-) op de afstandsbediening.

PRODUCTSPECIFICATIES

• 5.1-kanaals home-theatersysteem
• 1200 watt piekvermogen
• 500 watt programmavermogen
• 250 watt continu RMS-vermogen
• BT-versie: 5.0+EDR
• Ingangsspanning: AC 120V/60Hz
• Systeemimpedantie: 10": 8 Ohm / 3" driver: 4 Ohm
• Frequentiebereik: 20Hz - 20KHz
• Versterker: Klasse AB, zeer efficiënte versterker met topcomponenten
• Signaal-ruisverhouding: ≥70dB (Maximaal uitgangsvermogen met THD+1<1%)

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE VERSTERKERPLAAT NIET VERWIJDEREN. ER ZITTEN GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. WIJ RADEN AAN HET APPARAAT VOOR EVENTUELE REPARATIES NAAR EEN GEKWALIFICEERDE SERVICEMONTEUR TE BRENGEN.

Lees de volgende veiligheidsinstructies voordat u uw thuisbioscoopsysteem gebruikt.

• Plaats deze luidsprekers niet op een onstabiele ondergrond. De luidspreker kan omvallen en ernstig letsel veroorzaken bij een kind of volwassene, evenals ernstige schade aan het apparaat.
• Gebruik deze luidsprekers niet in de buurt van water en stel ze niet bloot aan regen of vocht.
• De luidsprekers moeten uit de buurt worden geplaatst van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten die warmte produceren.
•
  Gebruik het apparaat onder de gespecificeerde spanning (120V/60Hz). Elke andere spanning dan de gespecificeerde spanning kan brand of een elektrische schok veroorzaken.
• Om het risico op elektrische schokken of schade aan componenten te verminderen, koppelt u de stroom los voordat u uw luidsprekers verplaatst of andere componenten op uw apparaat aansluit.
• Reinig alleen met een zachte, droge doek. Haal de stekker van de hoofdeenheid uit het stopcontact voordat u deze reinigt.

Gebruik altijd een stopcontact dat correct is geaard.

HULP NODIG

Gids voor klantenservice
Bij ons bedrijf streven we ernaar om uitzonderlijke klantenservice te bieden aan al onze klanten. Wij geloven dat het opbouwen van sterke relaties met onze klanten essentieel is voor het succes van ons bedrijf. Om ons te helpen dit doel te bereiken, hebben we de volgende gids voor klantenservice samengesteld.

Tijd
We begrijpen dat de tijd van onze klanten kostbaar is, dus we zullen binnen 24 uur op vragen reageren.

Feedback
We weten dat onze klanten het hart van ons bedrijf zijn, dus we waarderen uw feedback. We moedigen u aan om uw gedachten en ideeën met ons te delen.

Oplossingen
Als onze klanten problemen ondervinden, zullen we ons best doen om een snelle en efficiënte oplossing te vinden die aan uw behoeften voldoet.
Hier bij Bobtot nemen we klantenservice zeer serieus. Onze klanten zijn onze eerste prioriteit en we zijn toegewijd aan het leveren van de hoogste kwaliteit service. Als u vragen of opmerkingen heeft, aarzel dan niet om contact met ons op te nemen. We helpen u graag verder:
Bel of stuur een bericht: +1 (888) 572-1718
E-mail: service@bobtot.net

Scan de QR-code om toegang te krijgen tot instructievideo's en andere belangrijke informatie die u mogelijk nodig heeft om het meeste uit uw item te halen.
