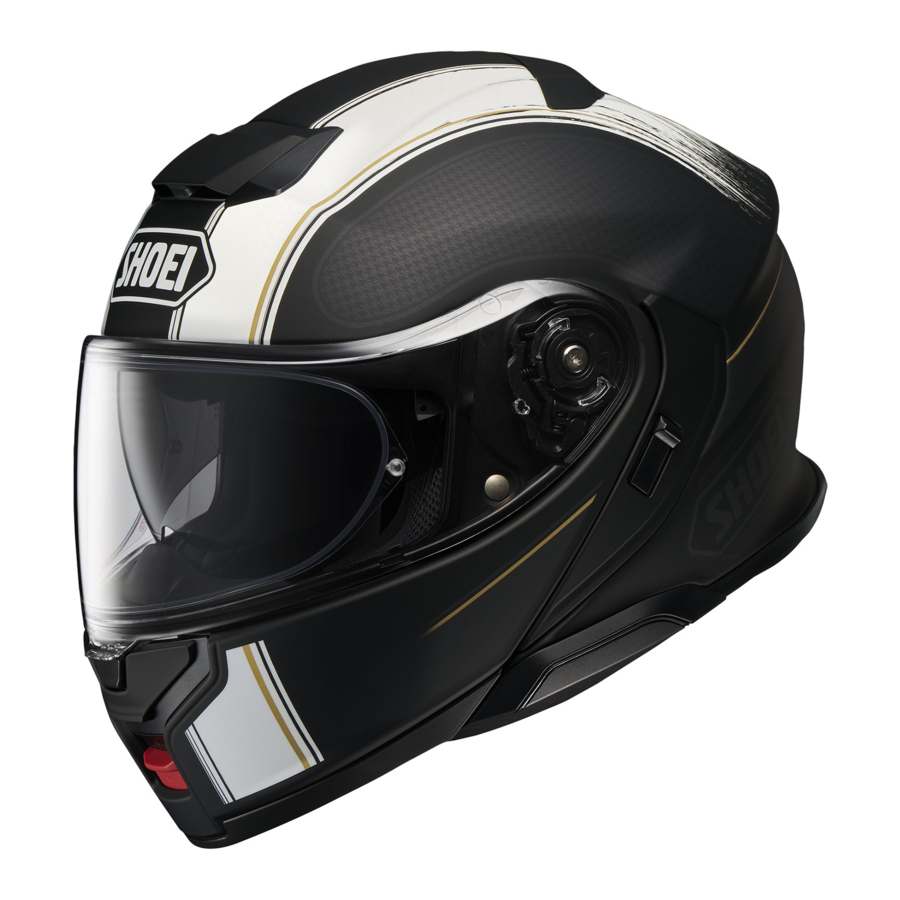

SHOEI Neotec 3 Handleiding

Lees dit eerst

Dit product is een motorhelm.
Gebruik hem niet voor andere doeleinden dan motorrijden. Als u de helm voor een ander doel gebruikt, biedt hij mogelijk niet voldoende bescherming bij een ongeluk.

Geen enkele helm kan de drager beschermen tegen alle voorzienbare hoge snelheden en lage snelheden.
Voor maximale hoofdbescherming moet de helm goed passen en het retentiesysteem stevig onder de kin worden vastgemaakt. De helm moet voldoende perifeer zicht bieden wanneer hij goed op uw hoofd zit. Als uw helm te groot is, kan hij tijdens het rijden op uw hoofd glijden, waardoor uw helm uw zicht belemmert of afvalt bij een ongeluk, wat kan leiden tot persoonlijk letsel of de dood. Raadpleeg het boekje "Gebruik uw helm op de juiste manier" dat bij uw helm is verpakt om te leren hoe u uw helm op de juiste manier kunt dragen en vastmaken.

De inhoud van deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.
De illustraties in deze handleiding kunnen afwijken van het werkelijke product.
De auteursrechten voor deze handleiding zijn eigendom van SHOEI CO., LTD. Reproductie of kopiëren van deze handleiding zonder schriftelijke toestemming is ten strengste verboden.

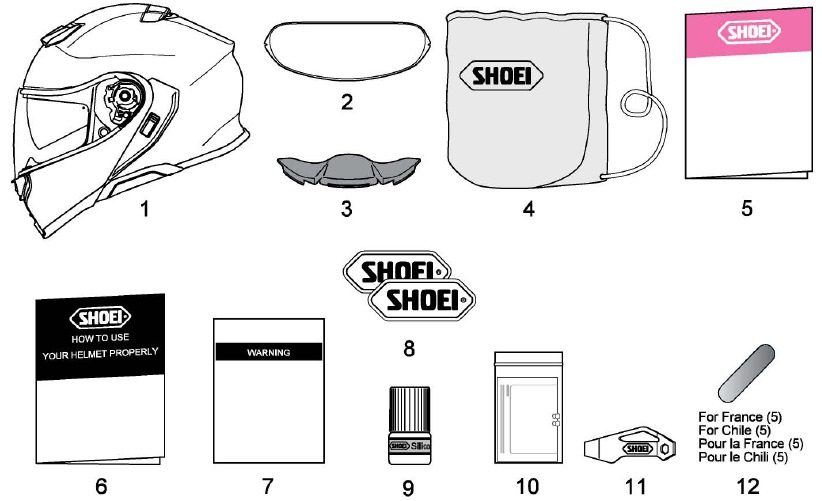

Bevestig de meegeleverde items

Controleer na het openen van de productdoos of alle onderdelen en accessoires zijn meegeleverd.

1. Helm
2. Anticondensfolie
3. Ademdeflector
4. Helmtas
5. Handleiding
6. "Hoe u uw helm op de juiste manier gebruikt"
7. Waarschuwingslabel (E-3-tag: voor ECE R22-producten)
8. SHOEI logostickers (2)
9. Siliconenolie
10. Anticondensfoliepin
11. Servicetool
12. Reflecterende stickers (voor Frankrijk en Chili)

We raden u aan de doos en het verpakkingsmateriaal te bewaren voor het geval u het product of de onderdelen ervan moet verzenden voor reparatie. Als u deze materialen weggooit, volg dan de juiste wet- en regelgeving.

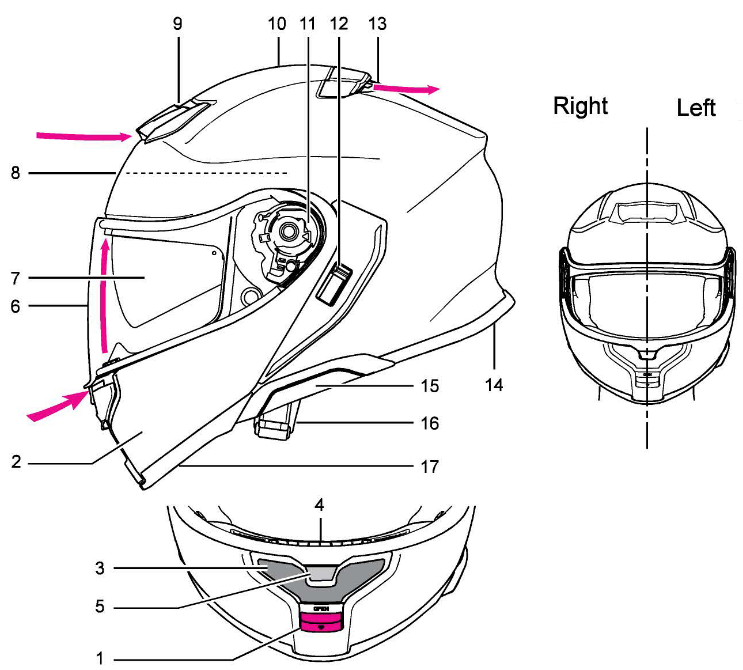

Beschrijving van de onderdelen

De termen "rechts" en "links" in deze handleiding zijn vanuit het oogpunt van een rijder die de helm draagt.

1. Knop gezichtsbeschermer
2. Gezichtsbeschermer
3. Onderste luchtinlaat
4. Ontwasemingsventilatiesysteem
5. Vergrendelingsknop vizier/scherm
6. CNS-3C Vizier/Scherm
7. QSV-2 Zonneklep
8. Impactabsorberende voering
9. Bovenste luchtinlaat
10. Schaal
11. Vizier-/schermbasis
12. Zonneklepgreep
13. Bovenste luchtuitlaat
14. Batterijruimteafdekking
15. Intercombasisafdekking
16. Kinband
17. Kinkussen

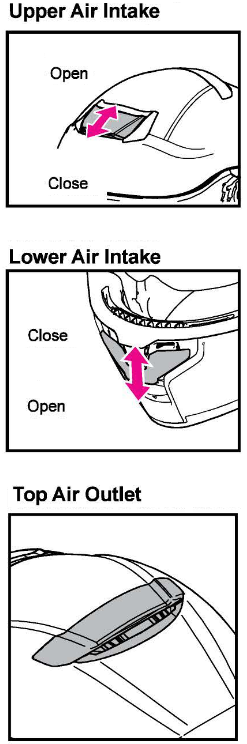

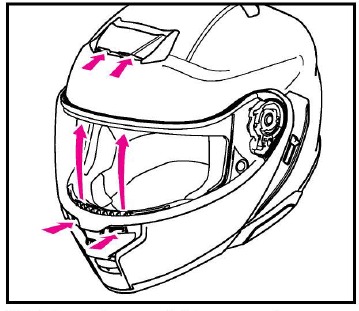

Ventilatiesysteem

Zonder ademdeflector

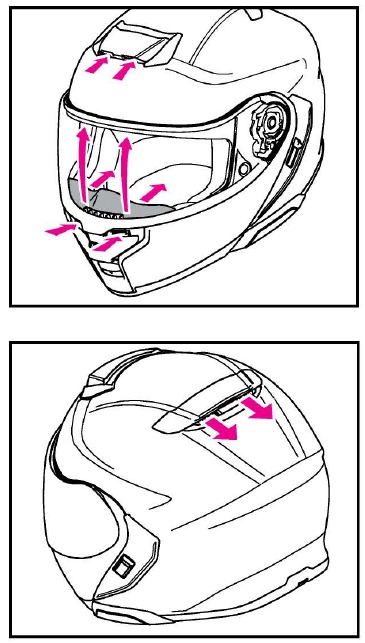

Met ademdeflector

Het openen van de ventilatieopeningen op de helm kan een toename van het geluidsniveau veroorzaken.

Let op: er is geen handmatig openings-/doseermechanisme voor de ventilatieopeningen.

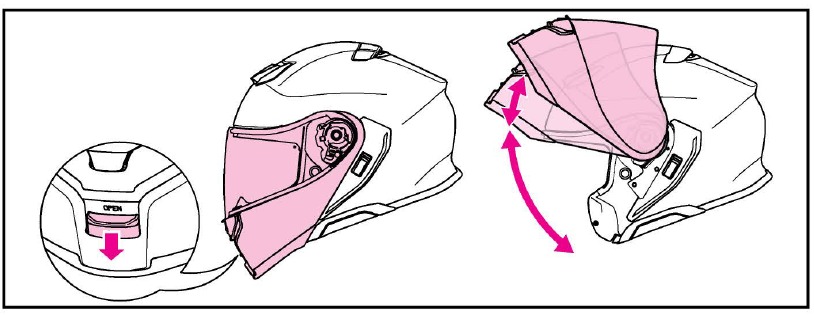

De gezichtsbeschermer openen en sluiten

De gezichtsbeschermer kan met één aanraking worden geopend en gesloten. Om de gezichtsbeschermer te openen, trekt u de knop in het midden van de onderkant van de gezichtsbeschermer naar beneden en laat u de vergrendeling los. Til de gezichtsbeschermer op en draai deze totdat u een klik hoort wanneer de eerste stopper in werking treedt. De gezichtsbeschermer kan in de open positie worden vastgezet door de gezichtsbeschermer verder te draaien totdat deze in de tweede stopper klikt.
Om de gezichtsbeschermer te sluiten, draait u deze voorzichtig naar beneden totdat u een klik hoort wanneer de gezichtsbeschermervergrendeling in werking treedt.

• De gezichtsbeschermerstopper is geen vergrendelingsmechanisme en houdt de open status niet volledig vast. Rijden met de gezichtsbeschermer open kan windweerstand creëren, waardoor de gezichtsbeschermer kan sluiten. Dit kan uw zicht belemmeren en zeer gevaarlijk zijn. Zorg er altijd voor dat de gezichtsbeschermer gesloten en vergrendeld is tijdens het motorrijden.
• Verwijder de gezichtsbeschermer niet van de helm. Raadpleeg uw plaatselijke SHOEI-dealer in de buurt als u de gezichtsbeschermer of het vizier/scherm moet aanpassen.
• Houd de knop niet ingedrukt tijdens het sluiten van de gezichtsbeschermer. Hierdoor kan de vergrendeling van de gezichtsbeschermer niet in werking treden. Een gezichtsbeschermer die niet is vergrendeld, kan tijdens het rijden onverwachts opengaan en tot een ongeluk leiden. Controleer na het sluiten van de gezichtsbeschermer of deze is vergrendeld.
• Zorg er bij het dragen van de helm voor dat de gezichtsbeschermer gesloten is en controleer of deze is vergrendeld. Het dragen van de helm met de gezichtsbeschermer ontgrendeld kan leiden tot het plotseling openen van de gezichtsbeschermer en de helm kan vallen of beschadigd raken.
• Open of sluit de gezichtsbeschermer niet door aan het kinkussen te trekken. Het kinkussen kan loskomen.

Kinkussen

Het installeren van het kinkussen beperkt de instroom van wind in het kingebied. Het verminder ook het windgeruis. Het kinkussen is afneembaar. Volg de onderstaande procedure om het kinkussen te installeren en te verwijderen.

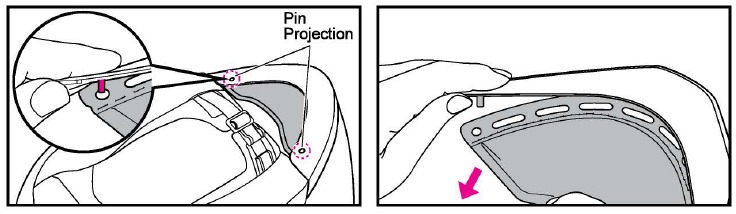

Het kinkussen verwijderen

Het kinkussen is in de plaat aan de onderkant van de gezichtsbeschermer gestoken en met twee pinnen vastgemaakt. Raadpleeg de tekening. Til de gezichtsbeschermerplaat op in de buurt van de rechter- en linkerpin en verwijder de pinnen die door de kinkussenplaat lopen. Trek het kinkussen eruit. Verwijder het kinkussen aan zowel de rechter- als de linkerkant.

Het kinkussen installeren

Zoals in de tekening wordt weergegeven, tilt u de gezichtsbeschermerplaat (aan de onderkant van de gezichtsbeschermer) op en steekt u de kinkussenplaat in de gecreëerde ruimte. Er bevinden zich pinnen aan de binnenkant van de gezichtsbeschermerplaat. Steek ze door de gaten van de kinkussenplaat. Bevestig het kinkussen aan zowel de rechter- als de linkerkant.

• Met het kinkussen geïnstalleerd, wordt het geluid van nabijgelegen voertuigen verminderd. Wees u hiervan bewust tijdens het rijden.
• Trek niet aan het kinkussen terwijl de pinnen op hun plaats zitten. Als u dit doet, kan het kinkussen of de gezichtsbeschermerplaat beschadigd raken.
• Draag of houd de helm niet vast aan het kinkussen. Het kinkussen kan loskomen en de helm kan vallen.

Ademdeflector

Het installeren van de ademdeflector verandert de luchtstroom van de onderste luchtinlaat. Dit leidt lucht rond uw mond en vermindert ook het beslaan van het vizier/scherm veroorzaakt door ademhaling. Volg de onderstaande procedure om de ademdeflector te installeren en te verwijderen.

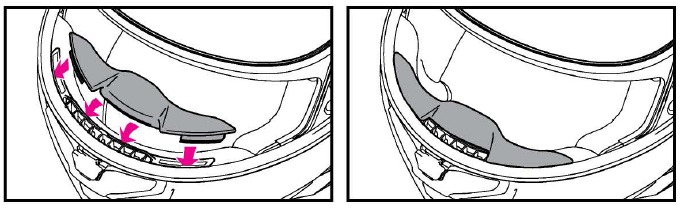

De ademdeflector installeren

Zoals weergegeven in de tekening, steekt u de ademdeflector in de ruimte tussen het ontwasemingsventilatiesysteem en de impactabsorberende voering.

De ademdeflector verwijderen

Trek de ademdeflector uit de ruimte tussen het ontwasemingsventilatiesysteem en de impactabsorberende voering. Wanneer u de ademdeflector eruit trekt, kan de achterkant van de raamkraal loskomen. Als dit gebeurt, pakt u de raamkraal tussen de duim en de wijsvinger en brengt u deze terug naar zijn locatie.

Draag of houd de helm niet vast aan de ademdeflector. De ademdeflector kan loskomen, waardoor de helm kan vallen.

CNS-3C vizier/zonneklep

Verwijder, voordat u de vizier/zonneklep na aankoop voor het eerst gebruikt, de beschermfolie van de vizier/zonneklep.

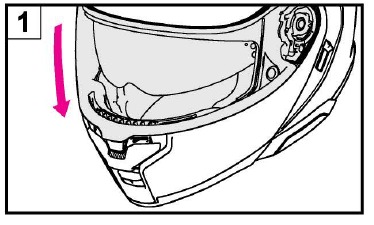

Als u de CNS-3C vizier/zonneklep volledig naar beneden trekt, wordt deze vergrendeld.
Het wordt aanbevolen om de vizier/zonneklep tijdens het toeren in deze positie te laten staan (tekening 1).

Door met een lage snelheid te rijden met de vizier/zonneklepvergrendeling los en de vizier/zonneklep enigszins geopend, zoals weergegeven in tekening 2, kan de lucht in de helm circuleren.

Rijden met een hoge snelheid met de vizier/zonneklep enigszins geopend, zoals weergegeven in tekening 2, kan ertoe leiden dat de vizier/zonneklep onverwachts opent, wat uiterst gevaarlijk is. Gebruik de iets open positie niet tijdens het rijden met hoge snelheden.

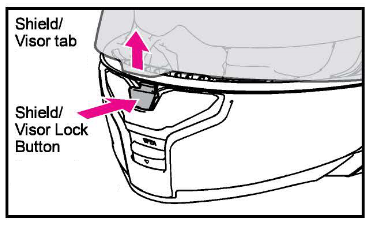

De CNS-3C vizier/zonneklep openen

Druk op de vizier/zonneklepvergrendelingsknop om de vergrendeling los te maken en open de vizier/zonneklep door de viziertab vast te houden.

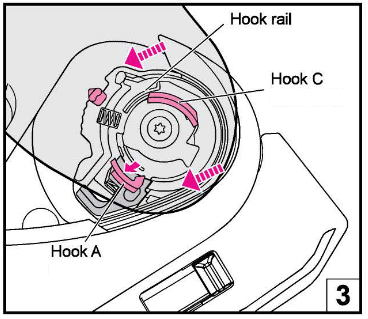

De CNS-3C vizier/zonneklep verwijderen

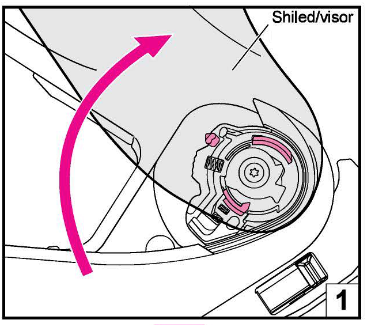

1. Open de vizier/zonneklep naar de volledig geopende positie (tekening 1).

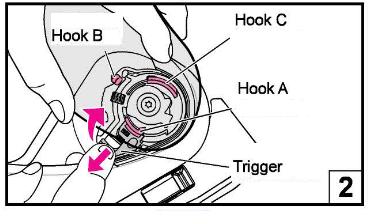

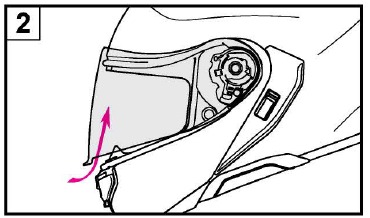

2. Terwijl u de trigger omlaag trekt, tilt en draait u de vizier/zonneklep omhoog door de onderste rand vast te houden om haak A los te maken (tekening 2). Wanneer haak A is losgemaakt, wordt haak B tegelijkertijd losgemaakt.

3. Trek de vizier/zonneklep voorzichtig omlaag en verwijder vervolgens haak C van de haakrail (tekening 3).

4. Volg dezelfde procedure om de andere kant te verwijderen.

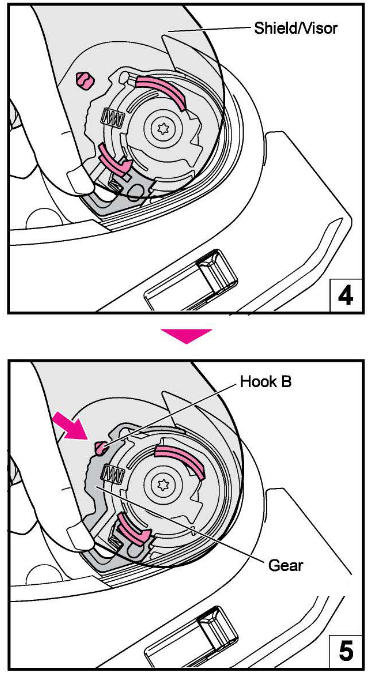

De CNS-3C vizier/zonneklep installeren

1. Pas de vizier/zonneklep aan de volledig geopende positie aan (tekening 4) en steek haak B in het tandwiel (tekening 5).

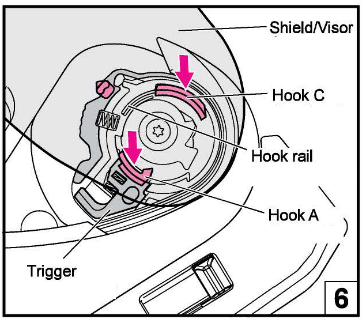

2. Druk haak A en C in volgens tekening 6 om haken in de haakrail te bevestigen.

3. Volg dezelfde procedure om de andere kant te installeren.
4. Controleer of de vizier/zonneklephaak en het tandwiel goed in de vizier/zonneklepplaat passen.

Als de haak en het tandwiel niet stevig in de vizier/zonneklepplaat zijn bevestigd, kan de vizier/zonneklep tijdens het rijden losraken en kan er onverwacht een ongeluk gebeuren. Open en sluit na het installeren van de CNS-3C vizier/zonneklep de vizier/zonneklep een paar keer om te controleren of de haak en het tandwiel goed passen. Controleer, met de vizier/zonneklep volledig gesloten, of de vizier/zonneklep-tab door de haak wordt vastgehouden.

Lees de instructies en waarschuwingen in de gebruikershandleiding zorgvuldig door voordat u deze vizier/zonneklep gebruikt. Het is uw verantwoordelijkheid om ervoor te zorgen dat uw gebruik van deze vizier/zonneklep voldoet aan alle staats- of lokale wetten.

• De lichtdoorlatendheid van Spectra (gespiegeld) en Dark Smoke vizier/zonneklep is lager dan de eis van EGE R22/06. Daarom zijn ze niet gehomologeerd. Wanneer ze echter lange tijd op het circuit worden gebruikt onder sterk zonlicht, kunnen ze de vermoeidheid van uw ogen beter verlichten in vergelijking met een gehomologeerde vizier/zonneklep.
• Getinte of gespiegelde vizieren/zonnekleppen verminderen de lichtdoorlatendheid en kunnen het zicht van een bestuurder in bepaalde omstandigheden belemmeren, waardoor de kans op een ongeval met letsel of de dood tot gevolg toeneemt.
• Gebruik nooit een getinte of gespiegelde vizier/zonneklep 's nachts, in tunnels, in de regen of mist, of in andere omstandigheden met weinig zicht. Deze vizieren/zonnekleppen zijn alleen bedoeld voor gebruik overdag.
• Gebruik geen getinte of gespiegelde vizier/zonneklep samen met de interne zonneklep van de helm, een zonnebril of een ander product dat de lichtdoorlatendheid vermindert. Dit kan uw zicht belemmeren en zeer gevaarlijk zijn.
• Wanneer een mistwerende anti-condensfolie op deze vizieren/zonnekleppen is bevestigd, neemt de lichtdoorlatendheid maximaal met 10% af.

Als de getinte of gespiegelde vizier/zonneklep samen met de zonneklep in de VS wordt gebruikt, wordt niet voldaan aan de eis van de lichttransmissieverhouding die is gespecificeerd in VESC-8*. Gebruik geen getinte of gespiegelde vizier/zonneklep op uw helm op een manier die niet voldoet aan VESC-8*. Anders kan uw zicht worden beperkt door een getinte of gespiegelde vizier/zonneklep, wat kan leiden tot een ongeluk en ernstig letsel of de dood.

VESC-8: Vehicle Equipment Safety Commission-regelgeving nr. 8 voor de oogbescherming van motorrijders. Deze norm wordt veelvuldig vermeld en toegepast door de 36 staten in de VS met de wetgeving voor oogbescherming voor motorrijders.

Belangrijke mededeling over het hanteren van de CNS-3C vizier/zonneklep

• Vuil en krassen op de vizier/zonneklep kunnen uw zicht tijdens het rijden belemmeren en zeer gevaarlijk zijn! Stop onmiddellijk met het gebruik van de CNS-3C vizier/zonneklep als deze vuil of bekrast raakt. Verwijder de vizier/zonneklep en reinig of vervang deze.
• De CNS-3C vizier/zonneklep moet worden gereinigd met een oplossing van milde, neutrale zeep en water. Spoel goed na met zuiver water en veeg droog met een zachte doek. Gebruik geen van de volgende reinigingsmiddelen: heet water boven 40°C; zout water; een zuur of alkalisch reinigingsmiddel; benzeen, verdunner, benzine of andere organische oplosmiddelen; glasreiniger; of een reiniger die organische oplosmiddelen bevat. Als een van deze reinigingsmiddelen wordt gebruikt, kan de chemische aard van de vizier/zonneklep worden veranderd en kan de veiligheid worden belemmerd.
• Rijd niet met een vizier/zonneklep die beslagen is. Dit kan uw zicht belemmeren en zeer gevaarlijk zijn. Als de CNS-3C vizier/zonneklep beslagen is, opent u de onderste luchtinlaat om lucht in de helm te laten circuleren en verwijdert u de condens van de vizier/zonneklep. Het gebruik van de anti-condensfolie is ook effectief om condens te voorkomen.
• Gebruik altijd de originele anti-condensfolie van SHOEl voor de betreffende vizier/zonneklep. Lees voor het aanbrengen van de anti-condensfolie de instructies die erbij zijn gevoegd.
• Verwijder de beschermfolie voordat u de vizier/zonneklep voor het eerst gebruikt.
• Plaats geen sticker of tape in het gezichtsveld van de vizier/zonneklep.
• Als de vizier/zonneklep moeilijk te openen of te sluiten is, of een schurend geluid maakt, breng dan siliconenolie aan op de raamafdichting. Raadpleeg "Siliconenolie gebruiken" voor meer informatie over de aanbrengpunten.

Siliconenolie aanbrengen

Breng de siliconenolie aan na het afvegen van stof en vuil. Veeg ook overtollige siliconenolie af na het aanbrengen. Regelmatig onderhoud wordt aanbevolen om blijvend comfort te garanderen bij het gebruik van de helm.

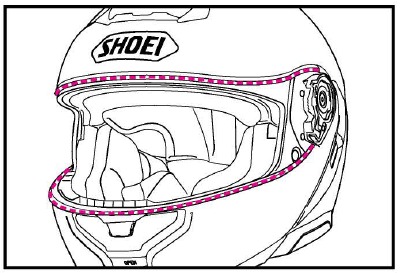

De siliconenolie aanbrengen op de raamafdichting

Om de hechting tussen de vizier/zonneklep en de raamafdichting te behouden, brengt u een kleine hoeveelheid van de meegeleverde siliconenolie aan langs de stippellijn. Als er siliconenolie aan de vizier/zonneklep hecht, kan dit de zichtbaarheid belemmeren. Zorg ervoor dat u overtollige olie afveegt.

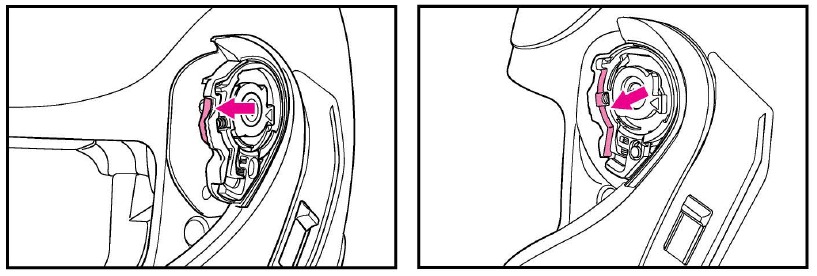

De siliconenolie aanbrengen op de tandwielen

Als de vizier/zonneklep of gezichtsbedekking moeilijk te openen of te sluiten is, of een schurend geluid maakt, breng dan een kleine hoeveelheid van de meegeleverde siliconenolie aan op het onderdeel dat in de tekening wordt weergegeven.

Ontwasemingsventilatiesysteem

Het ontwasemingsfilter kan worden verwijderd om het te reinigen.

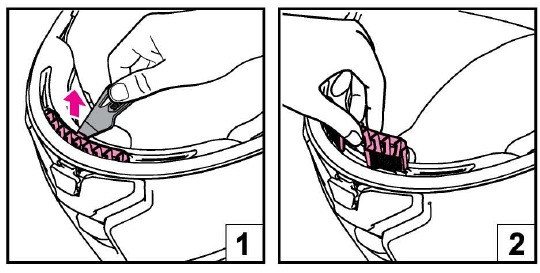

Het ontwasemingsfilter verwijderen

Steek het servicegereedschap in de opening tussen de rib van het ontwasemingsfilter en de schaal en hef de ontwasemer vervolgens omhoog (tekening 1). Zodra het onderdeel enigszins is opgetild, trekt u het er met de hand uit (tekening 2).

Het ontwasemingsfilter installeren

Plaats het ontwasemingsfilter zoals weergegeven in de tekening en duw het vervolgens op zijn plaats (tekening 3). Om het onderdeel te reinigen, schrobt u het voorzichtig met een zachte borstel terwijl u het met water afspoelt. Droog het onderdeel goed af voordat u het opnieuw in de helm installeert.

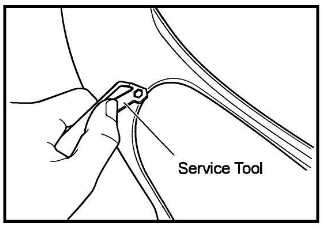

Servicegereedschap

Het servicegereedschap is het gereedschap dat in de volgende gevallen moet worden gebruikt.

• Het ontwasemingsfilter verwijderen (zie "Ontwasemingsventilatiesysteem".)
• De zonneklep verwijderen (zie "De QSV-2 zonneklep verwijderen".)
• De intercombasisafdekking verwijderen (zie "Bij het installeren van de speciale intercom voor NEOTEC 3".)
• De anti-condensfolie aanpassen (zie de tekening.)


Lees bij het aanpassen van de anti-condensfolie de instructiehandleiding die erbij is verpakt.

QSV-2 zonnevizier

Het QSV-2 zonnevizier kan worden geopend en gesloten door de schuifhendel van het zonnevizier aan de linkerkant van de schaal te verschuiven. Om het zonnevizier te openen, trekt u de hendel omlaag totdat deze stopt in de positie die in de tekening wordt getoond. Als het zonnevizier niet volledig is geopend, kan het tijdens het rijden onverwachts naar beneden glijden en sluiten als gevolg van trillingen of andere verschijnselen, waardoor uw zicht kan worden belemmerd.

Het QSV-2 zonnevizier verwijderen

1. Open de gezichtskap. Zie "De gezichtskap openen en sluiten".
2. Schuif de hendel van het zonnevizier omhoog en sluit het QSV-2 zonnevizier (Afbeelding 1).

3. Houd het zonnevizier met één hand vast en steek het servicegereedschap tussen het zonnevizier en de houder van het zonnevizier. Maak vervolgens de afgeronde uitstulping los en draai het zonnevizier in de richting van de pijl om het te verwijderen (Afbeelding 2).

4. Verwijder ook de tegenoverliggende zijde op dezelfde manier.

Het QSV-2 zonnevizier installeren

1. Schuif de hendel van het zonnevizier omhoog en laat de houder van het zonnevizier zakken (Afbeelding 3).

2. Steek het bolle deel 1 van het QSV-2 zonnevizier in de houder. Duw, terwijl u het zonnevizier omhoog draait, uitstulping 2 van het zonnevizier in het gat in de houder totdat het op zijn plaats klikt (Afbeelding 4).

3. Bevestig ook de tegenoverliggende zijde op dezelfde manier.
4. Als er vingerafdrukken op het zonnevizier zitten, veeg ze dan weg met een zachte, droge doek.

Als het zonnevizier niet correct is geïnstalleerd, kan het tijdens het rijden onverwachts naar beneden vallen en het zicht van de rijder belemmeren. Nadat u het QSV-2 zonnevizier hebt geïnstalleerd, laat u het vizier een paar keer zakken en omhoog om te bevestigen dat het uitstekende gedeelte van het zonnevizier stevig in de opening van de houder past. Controleer of er geen ruimte is tussen het zonnevizier en de houder.

Belangrijke mededeling over het hanteren van het QSV-2 zonnevizier

• Gebruik altijd de hendel om het zonnevizier te openen of te sluiten. Til of laat het zonnevizier nooit rechtstreeks met uw handen zakken. Dit kan het mechanisme voor het omhoog en omlaag brengen van het zonnevizier beschadigen.

• Het QSV-2 zonnevizier is ontworpen om alleen schaduw te bieden en kan niet functioneren als een vizier. Rijd niet met het vizier open en gebruik alleen het zonnevizier.
• Gebruik geen getint of gespiegeld vizier/scherm in combinatie met het interne zonnevizier van de helm, een zonnebril of een ander product dat de lichtdoorlaatbaarheid vermindert. Dit kan uw zicht belemmeren en erg gevaarlijk zijn,
• Til het zonnevizier op tijdens het rijden in het donker, door een tunnel of in andere omstandigheden met weinig licht.
• Vuil en krassen op het zonnevizier kunnen uw zicht tijdens het rijden belemmeren en erg gevaarlijk zijn! Als het QSV-2 zonnevizier vuil of bekrast raakt, stop dan onmiddellijk met het gebruik ervan. Verwijder het zonnevizier en reinig of vervang het.
• Om het QSV-2 zonnevizier te reinigen, veegt u het af met een zachte, droge doek. Gebruik geen van de volgende reinigingsmiddelen: heet water boven 40 °C; zout water; zure of alkalische reinigingsmiddelen; benzeen, verdunner, benzine of andere organische oplosmiddelen; glasreiniger; of een reiniger die organische oplosmiddelen bevat. Als een van deze reinigers wordt gebruikt, kan de chemische aard van het zonnevizier veranderen en kan de veiligheid worden belemmerd.
• Het QSV-2 zonnevizier heeft een anticondensbehandeling ondergaan, maar kan bij lage temperaturen of een hoge luchtvochtigheid beslaan. Open in dit geval de onderste luchtinlaat om de lucht te laten circuleren of til het zonnevizier op.
• Onder bepaalde opslagomstandigheden kan vocht ervoor zorgen dat de buitenkant van het zonnevizier wit wordt. Als dit gebeurt, neem dan een zachte, droge doek, zoals een doek voor het reinigen van brillen, en veeg het zonnevizier af om het in de oorspronkelijke staat te herstellen.
• Breng geen stickers of tape aan op het QSV-2 zonnevizier. Ze kunnen uw zicht belemmeren.
• Als het zonnevizier niet correct is geïnstalleerd, kan het tijdens het rijden onverwachts naar beneden vallen en het zicht van de rijder belemmeren. Nadat u het QSV-2 zonnevizier hebt geïnstalleerd, laat u het zonnevizier een paar keer zakken en omhoog om te bevestigen dat het uitstekende gedeelte van het zonnevizier stevig in de opening van de houder past. Controleer of er geen ruimte is tussen het zonnevizier en de houder.

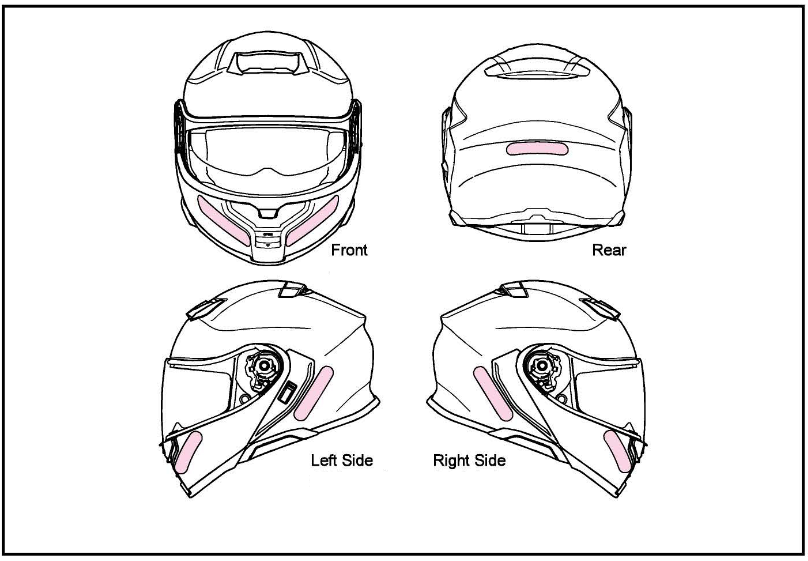

Reflecterende stickers

Reflecterende stickers kunnen vereist zijn voor de helm, afhankelijk van het land of gebied. Als u de helm in een dergelijk land of gebied gebruikt, breng dan reflecterende stickers aan op de positie die in de tekening wordt getoond. Voordat u de stickers aanbrengt, reinigt u de helm om olie of vuil van het oppervlak van de helm te verwijderen.

Anticondensfolie

Lees voor gebruik van de anticondensfolie de gebruiksaanwijzing in de verpakking.

• Alleen overdag gebruiken. Gebruik nooit anticondensfolie 's nachts of bij andere omstandigheden met weinig zicht.
• De anticondensfolie is gemaakt van een materiaal dat gemakkelijker krast dan het buitenste vizier/scherm. Het moet met grote zorg worden behandeld.
• De anticondensfolie kan het zicht van de rijder in sommige rijposities belemmeren.
• Verwijder de beschermfolie voordat u de anticondensfolie gebruikt.
• De anticondensfolie toont een hoge effectiviteit bij het stoppen van condens door vocht te absorberen. Als de helm echter continu wordt gebruikt met de onderste ventilatieopening in de gesloten positie bij lage temperaturen en een hoge luchtvochtigheid, kan de folie verzadigd raken met waterdamp, waardoor strepen en condens ontstaan. Als er strepen of condens verschijnen, kan dit uw zicht belemmeren en erg gevaarlijk zijn! Open in dit geval de onderste luchtinlaat en/of open het vizier/scherm om lucht in de helm te laten circuleren om de strepen en condens uit de helm te verwijderen.
• Koop SHOEI DRYLENS 301 of PINLOCK" EVO lens DKS301 voor CNS- 3C vizier/scherm voor vervanging van anticondensfolie.

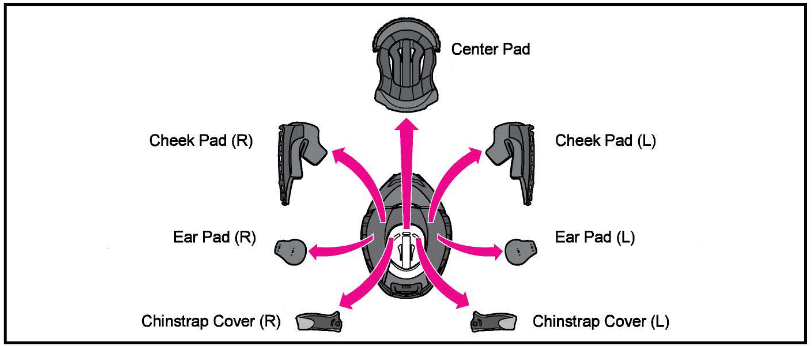

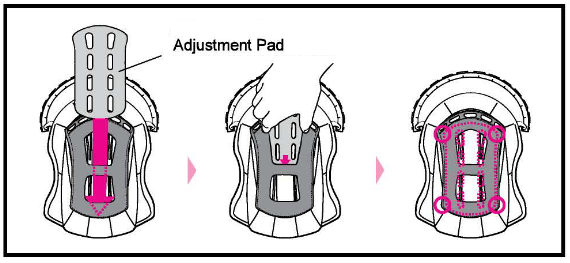

Interieuronderdelen vervangen

De middenpad, rechter- en linkerwangpads, rechter- en linkerkinbandhoezen en rechter- en linkeroorkussens kunnen worden verwijderd om te wassen. U kunt de pasvorm van uw helm ook aanpassen door over te schakelen naar de optionele pads. Bekijk de lijst en tekening van interieur onderdelen en controleer of de onderdelen geïnstalleerd of verwijderd zijn. Zorg ervoor dat u altijd de middenpad, wangpads en kinbandhoezen vastzet voordat u gaat rijden. Gebruik indien nodig de volgende tabel om de juiste interieuronderdelen te bestellen om de pasvorm van uw helm aan te passen.

• Padmaten (Voor ECE R22-producten / Voor DOT-producten)

• Padmaten (voor Brazilië)

• Dezelfde wangpads kunnen worden gebruikt bij alle helmmaten. Kies voor de helm in maat M bijvoorbeeld wangpadmaat 31 als u een lossere pasvorm wilt en maat 39 voor een stevigere pasvorm (beide zijn optionele onderdelen).
• Middenpads verschillen per modelmaat. Controleer de maat van uw helm voordat u een aankoop doet.

Interieurdelen verwijderen en installeren

Gebruik de volgende procedures om de interieurdelen te verwijderen of te installeren. Open de voorkant volledig bij het verwijderen of installeren van de interieurdelen.

Interieurdelen verwijderen

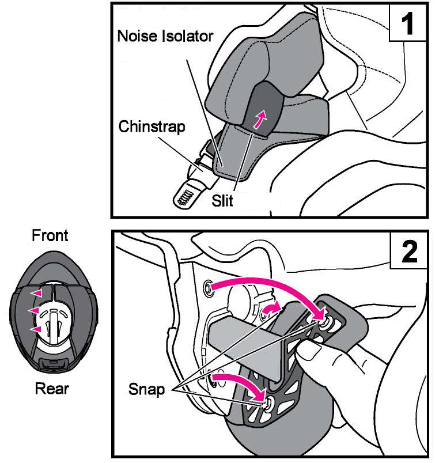

1. Wangstukken verwijderen
   Trek de kinband uit de opening van de geluidsisolator (tekening 1). Maak de drie drukknopen los om het wangstuk van de wangstukbasis te verwijderen (tekening 2).

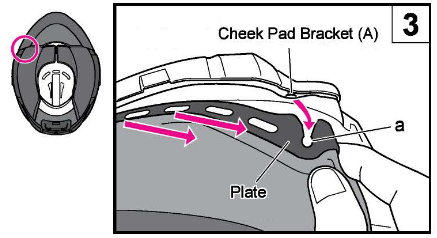

   Trek de plaatinkeping (a) van het wangstuk uit de wangstukbeugel (A). Verwijder vervolgens de plaat eerst aan de voorkant en daarna aan de achterkant terwijl u het wangstuk naar de voorkant van de helm trekt (tekening 3).

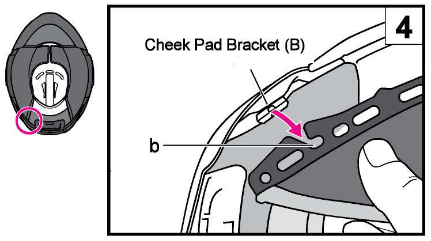

   Trek ten slotte de plaatinkeping (b) uit de wangstukbeugel (B) (tekening 4). Trek er niet hard aan. Zorg ervoor dat u eerst de voorste inkeping (a) eruit trekt. Als u de achterste inkeping (b) eruit trekt voordat u inkeping (a) eruit trekt, kan de plaat beschadigd raken.

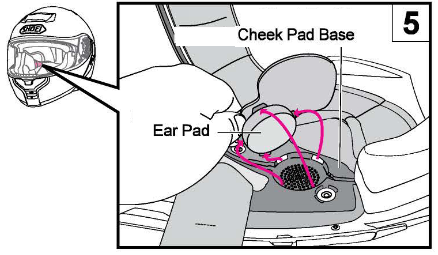

2. Oorkussens verwijderen
   De oorkussens zijn ontworpen om windgeruis te verminderen. Maak de 4 sluitingen op de plaat los van de wangbasis, zoals weergegeven in tekening 5. Verwijder het oorkussen. Verwijder het andere oorkussen op dezelfde manier.

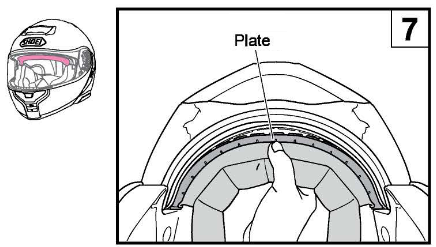

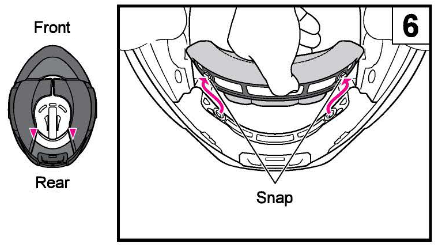

3. Middenkussen verwijderen
   Verwijder het middenkussen door eerst 2 drukknopen aan de achterkant van de helm los te maken (tekening 6) en trek het voorste gedeelte van het middenkussen uit het middelste deel, zoals weergegeven in tekening 7.

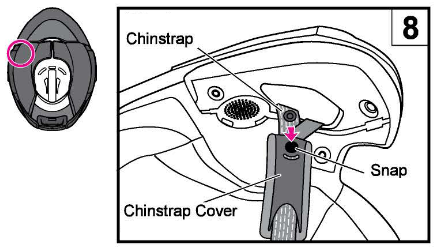

4. Kinbandhoezen verwijderen
   Verwijder het wangstuk en maak vervolgens de drukknop van de kinbandhoes los. Verwijder de hoes van de kinband (tekening 8). Verwijder de andere kinbandhoes op dezelfde manier.


Interieurdelen installeren

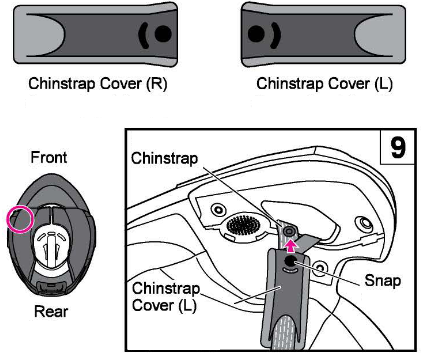

1. Kinbandhoezen installeren
   De kinbandhoezen kunnen zowel aan de linker- als aan de rechterkant worden gebruikt. Raadpleeg tekening 9, haal elke kinbandhoes door de kinband en steek de drukknop erin totdat deze vastklikt.

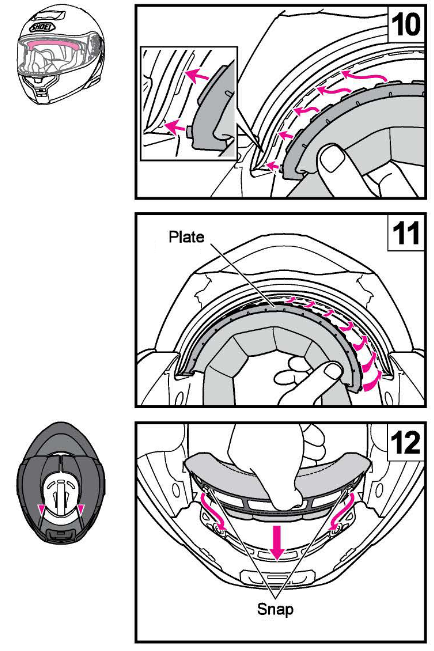

2. Middenkussen installeren
   Schuif en steek de voorplaat vanaf één kant in de openingen van de beugel (tekening 10) naar een andere kant (tekening 11). Klik de twee drukknopen op hun plaats aan de achterkant van het middenkussen (tekening 12).

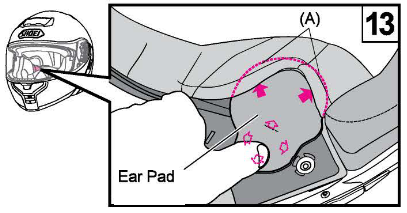

3. Oorkussens installeren
   De oorkussens zijn verwisselbaar voor de rechter- en linkerkant. Plaats het oorkussengedeelte (A) tussen het middenkussen en de schokabsorberende voering, zoals weergegeven in tekening 13. Steek de 4 sluitingen op de plaat in de inkepingen van de wangbasis. Zet het oorkussen vast. Installeer het andere oorkussen op dezelfde manier.


Met de oorkussens geïnstalleerd, wordt het geluid van nabijgelegen voertuigen verminderd. Houd hier rekening mee tijdens het rijden.

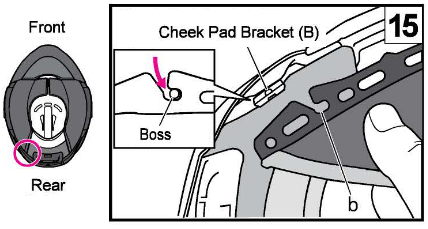

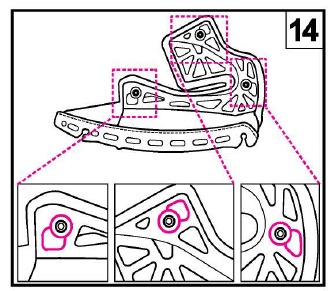

4. Wangstukken installeren
   Voordat u de wangstukken installeert, moet u ervoor zorgen dat de drie drukknopen correct zijn geplaatst, zoals weergegeven in tekening 14.

   Ze zijn mogelijk niet vastgemaakt als ze niet correct zijn geplaatst. Identificeer een rechter- en een linkerwangstuk. Steek de inkeping (b) in een nok van een wangstukbeugel (B) aan de achterkant van de helm (tekening 15) en schuif deze naar de achterkant van de helm.

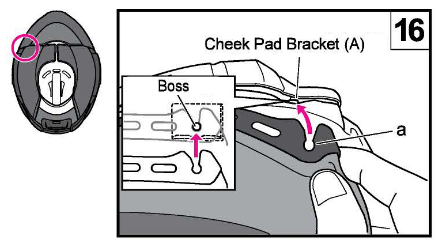

   Doe vervolgens naar voren en steek de inkeping (a) in een nok van een wangstukbeugel (A), zoals weergegeven in tekening 16.

   Zorg ervoor dat u de plaat naar de achterkant van de helm schuift wanneer u het achterste gedeelte (tekening 15) insteekt, anders past de inkeping (a) mogelijk niet op de nok.
   Nadat de platen zijn geplaatst, haalt u de kinband door het holle gedeelte van het wangstuk (tekening 17).

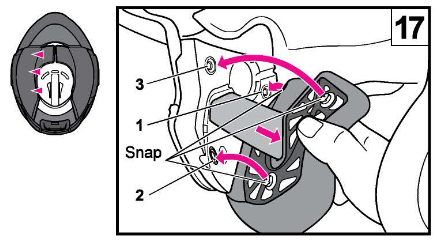

   Maak de drukknopen in de volgorde 1 tot 3 vast door stevig op de kop van de drukknopen vanaf de kussenkant te drukken totdat ze vastklikken.

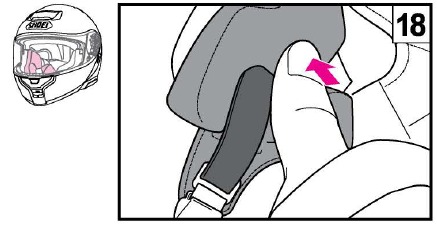

   Druk op de hoek van het kussen, zoals weergegeven in tekening 18, en plaats de wangstukplaat stevig in de nok van de wangstukbasis.

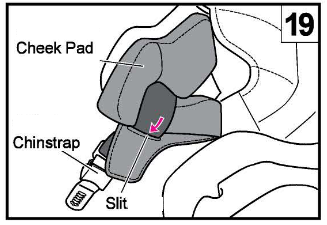

   Steek ten slotte de kinband in de opening van de geluids isolator zoals weergegeven in tekening 19. Installeer het andere wangstuk op dezelfde manier.


Belangrijke mededeling over het hanteren van interieurdelen

• Bij het bevestigen of losmaken van een drukknop, moet u deze in de buurt van het vastgemaakte gebied vasthouden en voorzichtig behandelen. Maak de drukknop stevig vast totdat u een klik hoort.
• U kunt de binnenste delen reinigen door ze met de hand te wassen of door ze in een wasmachine te wassen nadat u ze in een wasnet hebt geplaatst. Behandel ze voorzichtig tijdens het wassen. Gebruik lauwwarm water. Knijp de delen voorzichtig uit met een droge handdoek en droog ze in de schaduw. Om schade aan de plastic delen van de interieurdelen te voorkomen, mag u ze niet sterk uitwringen en de plastic delen niet vouwen of buigen. Wees extra voorzichtig als u een wasmachine gebruikt. Droog de interieurdelen niet in een wasdroger, omdat hitte het materiaal kan beschadigen. De schokabsorberende voering (polystyreen schuim sectie) moet nat worden gemaakt met een zachte doek gedrenkt in een oplossing van milde neutrale zeep en water en vervolgens worden afgeveegd. Gun de schokabsorberende voering de tijd om in de schaduw te drogen. Droog de schokabsorberende voering niet in de zon en gebruik geen enkele vorm van mechanische droger, aangezien de schokabsorberende voering uiterst gevoelig is voor hitte. Als de schokabsorberende voering wordt blootgesteld aan hoge hitte van welke aard dan ook, neem dan contact op met uw dealer of SHOEI rechtstreeks voor een veiligheidsbeoordeling. Gebruik geen van de volgende reinigingsmiddelen om schade te voorkomen: heet water boven 40°C; zout water; een zuur of alkalisch reinigingsmiddel; benzine, thinner, benzine of andere organische oplosmiddelen; glasreiniger; of een reiniger die organische oplosmiddelen bevat.

Bij het installeren van de speciale intercom voor NEOTEC 3

Bij het installeren van de speciale intercom voor NEOTEC 3 is het noodzakelijk om de intercombasisafdekkingen van de linker- en rechterkant en de batterijruimteafdekking aan de achterkant van de helm te verwijderen. Raadpleeg de gebruiksaanwijzing van de speciale intercom NEOTEC 3 die u gebruikt bij het installeren of verwijderen van de intercomhoofdeenheid.

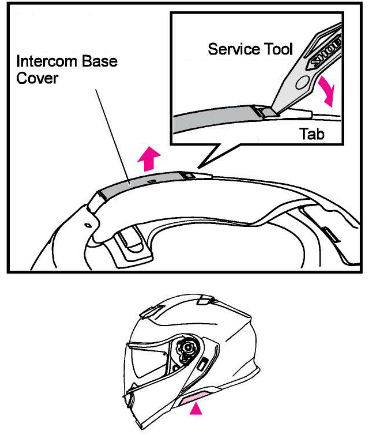

De intercombasisafdekking verwijderen
Plaats het servicegereedschap onder de lip van de intercombasisafdekking en til de lip omhoog om de afdekking te verwijderen.

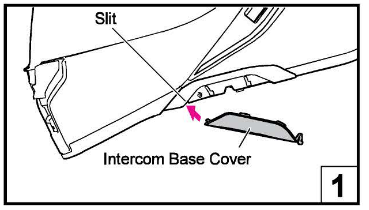

De intercombasisafdekking installeren

1. Plaats de lip aan de voorkant van de intercombasisafdekking in de spleet in de intercombasis (tekening 1).

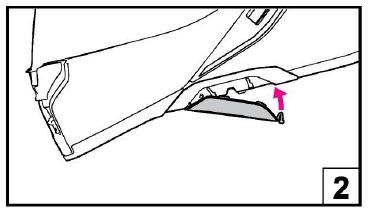

2. Duw de lip aan de achterkant van de intercombasisafdekking totdat deze op zijn plaats klikt (tekening 2).

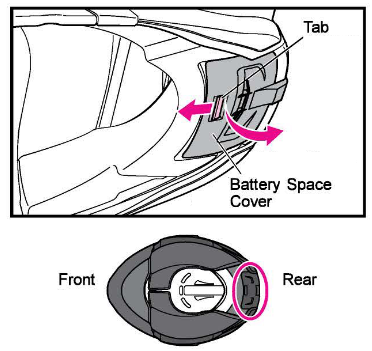

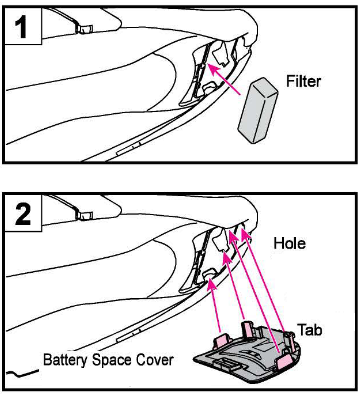

De afdekking van de batterijruimte verwijderen
Om de afdekking van de batterijruimte te verwijderen, trekt u de afdekking naar voren terwijl u de lip van de batterijruimte in de richting van de pijl duwt. Nadat u de afdekking van de batterijruimte hebt verwijderd, vindt u een filter in de batterijruimte. Verwijder het filter.

Bewaar de verwijderde afdekking en het filter van de batterijruimte op een veilige plaats, zodat ze niet verloren gaan.

De afdekking van de batterijruimte installeren
Plaats het filter in de batterijruimte (tekening 1). Steek de lipjes (4 posities) van de afdekking van de batterijruimte in de bevestigingsgaten in de helm en druk op de afdekking totdat de lip van de batterijruimte op zijn plaats klikt (tekening 2).

• Wanneer u de intercom gebruikt, kan het geluid van voertuigen in de buurt worden belemmerd, afhankelijk van de volume-instellingen van de intercom en de aangesloten apparaten. Zorg ervoor dat u uw volume dienovereenkomstig aanpast, zodat uw gehoor niet wordt belemmerd.
• Wanneer de intercom niet is geïnstalleerd, moet u de helm gebruiken met de intercombasisafdekkingen en de afdekking van de batterijruimte bevestigd.
• Wanneer u de intercombasis en de batterijruimte gebruikt, moet u de speciale intercom voor NEOTEC 3 installeren. Ga voor informatie over aanbevolen intercoms naar de officiële website van SHOEI (www.shoei.com).
• Lees de veiligheidsmaatregelen van de intercom die u gebruikt zorgvuldig door voordat u deze gebruikt. Raadpleeg de gebruiksaanwijzing van de intercom die u gebruikt voor informatie over het gebruik van de intercom.

Overige voorzorgsmaatregelen

• Controleer vóór gebruik of de haakjes en tandwielen van het vizier/scherm stevig vastzitten.
• Draag altijd de middenvoering, wangstukken en kinbandhoezen wanneer u de helm gebruikt.
• Gebruik bij het reinigen en onderhouden van de helm en het vizier/scherm geen van de volgende reinigingsmiddelen: heet water van meer dan 40 °C; zout water; zure of alkalische reinigingsmiddelen; benzeen, verdunner, benzine of andere organische oplosmiddelen; glasreiniger; of reinigingsmiddelen die organische oplosmiddelen bevatten. Als een van deze reinigingsmiddelen wordt gebruikt, kan de chemische aard van de helm veranderen en kan de veiligheid worden belemmerd.
• Als er tijdens het rijden insecten aan de helm blijven kleven en op hun plaats blijven zitten, kan het helmoppervlak corroderen. Ze moeten onmiddellijk worden verwijderd.
• Gebruik altijd originele SHOEI-onderdelen bij het vervangen van het vizier/scherm, het zonnescherm of de binnenste delen.

Onderdelenlijst

Deze optionele onderdelen zijn beschikbaar voor reparatie of vervanging. Lees de gebruiksaanwijzing die bij de onderdelen wordt geleverd om de onderdelen te vervangen.

• CNS-3C ShieldNisor
• QSV-2 Zonneklep
• Anticondensfolie
• Kinklap
• Ademdeflector
• Bovenste luchtinlaat
• Bovenste luchtafvoer
• Middenvoering
• Wangstukken (linker- en rechterset)
• Kinbandhoezen (linker- en rechterset)
• Oorkussens (linker- en rechterset)
• Intercombasisafdekkingen (linker- en rechterset)
• Batterijruimteafdekking (filter meegeleverd)

NEOTEC 3 optionele onderdelen

Voeringen voor aanpassingen (optioneel)
Wanneer u langere tijd rijdt, kunt u een zekere spanning voelen in de voor-, achter-, linker- of rechterkant van uw helm. In dit geval kunt u de pasvorm wijzigen door de optionele aanpassingsvoering in het bovenste deel van de middenvoering te plaatsen. Steek de aanpassingsvoering door de opening in het bovenste deel, zoals weergegeven in de tekening.

Opmerking 1. Controleer na het plaatsen van de voering of de voering goed in de vier hoeken past.

Opmerking 2. Dit is een veelvoorkomende maat voor aanpassingsvoeringen.

*Neem voor meer informatie contact op met uw lokale SHOEI-distributeur of -dealer.

shoei.com/worldwide/sales.html

SHOEI CO., LTD.
HOOFDKANTOOR
1-31-7 Taite, Taito-ku, Tokyo 110-0016, JAPAN
Tel: +81 3 5688 5170
Fax: +81 3 3837 8245

www.shoei.com

Referenties

• SHOEI WERELDWIJD
• SHOEI World Sales｜SHOEI WERELDWIJD

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SHOEI Neotec 3 Handleiding

Beschikbare talen
