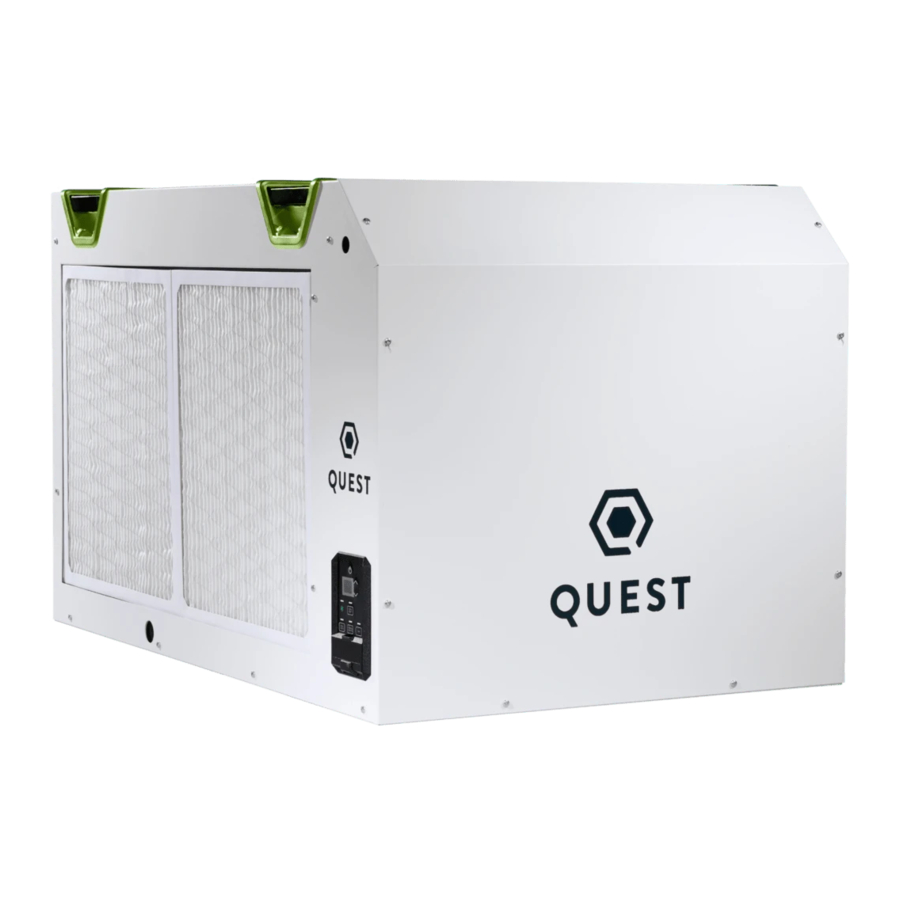

QUEST 506, 4046300, 4046310 Handleiding

BEOOGD GEBRUIK VOOR QUEST 506

De Quest 506 luchtontvochtiger is ontworpen om te werken bij temperaturen tussen 13,3 °C en 35 °C.
Om de vochtigheidsgraad efficiënt te regelen, moet de ruimte waarin de luchtontvochtiger wordt gebruikt, vrij zijn van waterindringing of overmatige toevoer van verse (buiten)lucht. Voordat de Quest 506 luchtontvochtiger wordt geïnstalleerd, moeten problemen met waterindringing en luchtinfiltratie worden aangepakt of opgenomen in de berekeningen.

SPECIFICATIES

@ 26,7°C/60% RV

EENHEID	QUEST 506 4046300		QUEST 506 277V 4046310
CFM:	1150 @ 0.0" WG		1150 @ 0.0" WG
VERMOGEN:	2250 Watt		2250 Watt
VOEDINGSSPANNING:	208-230 VAC 1 Fase - 60 Hz		277 VAC 1 Fase - 60 Hz
STROOMVERBRUIK:	9.9A @ 230V 10.9 @208V		8.2A
NOMINAAL STROOMVERBRUIK (AMPERE): (40 °C | 36%)	15.2A @208V 13.8 @230V		15.2A
MCA *	20A		15A
MOP *	25A		25A
AANBEVOLEN GROOTTE STROOMONDERBREKER:	25A		25A
ENERGIEFACTOR:	4.4 L/kWh		4.4 L/kWh
WERKTEMP.:	13,3 °C Min – 35 °C Max		13,3 °C Min – 35 °C Max
WATERAFVOER: EFFICIËNTIE:	500 Pinten/Dag 9.2 Pinten/kWh		500 Pinten/Dag 9.2 Pinten/kWh
LUCHTFILTER (MERV-13): AANTAL 2	Afmeting: 18" x 20" x 2"		Afmeting: 18" x 20" x 2"
NETSNOER: STEKKER:	12/3, SJTW, 20A (6') NEMA 6-20P		12/3, SJTW, 20A (6') NEMA L7-20P
AFVOERAANSLUITING:	3/4" NPT met schroefdraad		3/4" NPT met schroefdraad
TYPE KOELMIDDEL: HOEVEELHEID KOELMIDDEL:	R454B 1,7 kg		R454B 1,7 kg
AFMETINGEN: LENGTE: BREEDTE: HOOGTE: GEWICHT:	Eenheid 113,5 cm 73,7 cm 69,6 cm 124,7 kg	Verzending 119,4 cm 83,8 cm 71,1 cm 151,9 kg	Eenheid 113,5 cm 73,7 cm 69,6 cm 124,7 kg	Verzending 119,4 cm 83,8 cm 71,1 cm 151,9 kg

* MCA = Minimale stroomvoerende capaciteit
Dit nummer geeft een gekwalificeerde elektricien de informatie die nodig is om de minimale draaddikte te bepalen die wordt gebruikt in het circuit dat een enkele luchtontvochtiger voedt.
* MOP = Maximale overstroombeveiliging
Dit nummer geeft een gekwalificeerde elektricien de waarde van de maximale grootte van de stroomonderbreker die mag worden gebruikt om het circuit te beschermen dat een luchtontvochtiger voedt.
OPMERKINGEN:
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

INSTALLATIE

LOCATIE

De Quest 506 luchtontvochtiger kan op verschillende locaties worden geïnstalleerd om te voldoen aan de behoeften van de eigenaar, zoals hieronder vermeld. Houd in alle gevallen de volgende waarschuwingen in gedachten:

• Het is ontworpen om BINNENSHUIS TE WORDEN GEÏNSTALLEERD IN EEN RUIMTE DIE IS BESCHERMD TEGEN REGEN EN OVERSTROMINGEN.
• Installeer de unit met voldoende ruimte om toegang te krijgen tot het zijpaneel voor onderhoud en service. INSTALLEER DE UNIT NIET MET EEN ONTOEGANKELIJK TOEGANGSPANEEL.
• De minimale vloeroppervlakte van de ruimte moet 28 m² (vierkante meter) op zeeniveau zijn. Om de minimale ruimte op een andere hoogte vast te stellen, vermenigvuldigt u 63,4 m² met de hoogtecorrectiefactor. Zie hieronder.

  Halt m	0	200	400	600	800	1000
  Halt ft	0	656	1312	1969	2625	3281
  Factor	1	1	1	1	1,02	1,05
  Halt m	1000	1200	1400	1600	1800	2000
  Halt ft	3281	3937	4593	5249	5906	6562
  Factor	1,05	1,07	1,1	1,12	1,15	1,18

• Houd alle vereiste ventilatieopeningen vrij van obstakels;
• Kanalen die op de luchtontvochtiger zijn aangesloten, mogen GEEN MOGELIJKE ONTSTEKINGSBRON bevatten;
• De toevoer- en retourlucht moeten rechtstreeks naar de ruimte worden geleid. Open ruimtes zoals verlaagde plafonds mogen niet worden gebruikt als retourluchtkanaal;

Niet-geventileerde gebieden

• Niet-geventileerde gebieden waar de Quest 506 is geïnstalleerd of opgeslagen, moeten zo zijn geconstrueerd dat, mocht er koelmiddel lekken, dit niet stagneert, waardoor een brand- of explosiegevaar ontstaat.
• De Quest 506 mag niet worden opgeslagen of via kanalen worden geleid naar een of meerdere ruimtes met continu brandende open vlammen (bijvoorbeeld een werkend gastoestel) of andere MOGELIJKE ONTSTEKINGSBRONNEN (bijvoorbeeld een werkende elektrische kachel, hete oppervlakken). Een apparaat dat vlammen produceert, mag in dezelfde ruimte worden geïnstalleerd als het apparaat is voorzien van een effectieve vlamdover.

ELEKTRISCHE VEREISTEN

Risico op elektrische schok: Voor sommige tests is elektrische stroom vereist. Deze tests moeten worden uitgevoerd door een gekwalificeerd onderhoudspersoon.
De Quest 506 208/230v luchtontvochtiger kan worden aangesloten op een NEMA 6-20R stopcontact. De Quest 506 277v luchtontvochtiger kan worden aangesloten op een NEMA L7-20P stopcontact. Aansluiting op de elektrische voeding moet voldoen aan alle nationale, staats- en lokale elektrische voorschriften. Een aardlekschakelaar beveiligd circuit wordt aanbevolen. Dit apparaat mag niet worden gebruikt met een verlengsnoer.

Laagspanningsaansluitingen
Installeer de externe bediening op een centrale plaats in de constructie waar deze de relatieve vochtigheid nauwkeurig kan meten. Installeer de bedieningssensor niet op een plaats waar deze de relatieve vochtigheid mogelijk niet nauwkeurig kan meten, zoals in de buurt van HVAC-toevoerroosters, in de buurt van buitendeuren of in de buurt van zwembaden of spa's. De installateur moet de bedrading tussen de luchtontvochtiger en de externe bediening leveren. Zorg ervoor dat u de bedrading van de bediening veilig geleidt om schade tijdens de installatie te voorkomen. Let op dat u de draden niet kruist bij het aansluiten van de luchtontvochtiger en de externe bediening.
De bedieningselementen van de luchtontvochtiger worden gevoed door een laagspanningscircuit (24 VAC) en mogen NOOIT in contact komen met of worden aangesloten op een hoogspanningscircuit. De bedieningsterminals zijn gelabeld om verwarring te voorkomen.

Beschadigde netsnoeren mogen alleen worden vervangen door een netsnoer van de fabrikant van de unit.

AFVOER VAN CONDENSWATER

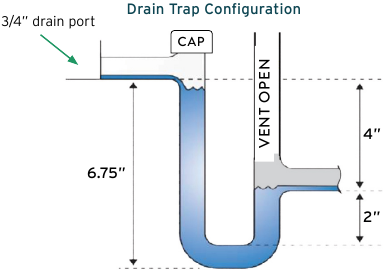

Condenswater wordt door de zwaartekracht afgevoerd via de afvoerpoort. Een waterslot is vereist om terugstroming van water te voorkomen. Gebruik een PVC-buis van 3/4" mannelijke NPT en het onderstaande schema. Een optionele condenswaterpompkit kan worden geïnstalleerd als een lift nodig is om het condensaat af te voeren. Zie de optionele onderdelenlijst voor informatie over de kit.

VOLG HET SCHEMA:

• Niveau binnen 2°

Ontluchting:

• Plaats de ontluchting na de sifon.
• De ontluchting moet open zijn.
• De hoogte van de ontluchting moet hoger zijn dan de afvoer.

Dop:

• Een reinigingsopening kan vóór de sifon worden geplaatst, maar moet worden afgedicht met een dop.

Afvoerleiding:

• De afvoerleiding moet in een neerwaartse helling naar de afvoer lopen.
• 6,35 mm daling per 30,5 cm.

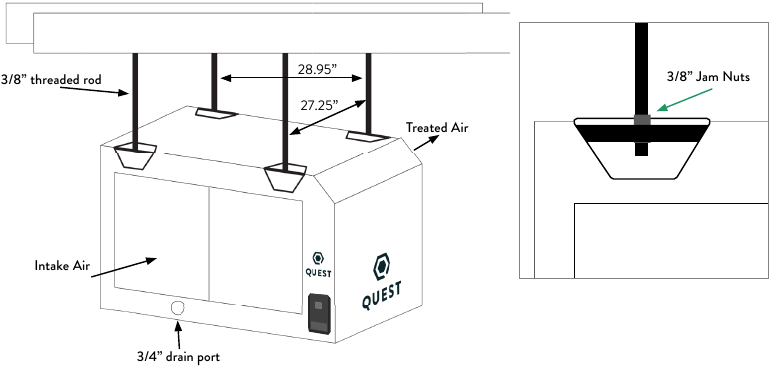

OPHANGSCHEMA

BENODIGDE ONDERDELEN:
4 stuks draadstang van 3/8" (niet inbegrepen)
4 - 3/8" borgmoeren met schroefdraad (niet inbegrepen)

Controleer de steunconstructie die moet worden gebruikt om te verifiëren dat deze voldoende draagvermogen heeft om het gewicht van de unit te dragen. Hang de unit alleen op aan de draadmoerhouders. Hang NIET op aan de kast.

De aanbevolen maximale lengte van de hangerstang is 1,8 meter.

De hangende installatie moet voldoen aan alle staats- en lokale voorschriften.

De installatie moet worden uitgevoerd door een gekwalificeerd bedrijf in overeenstemming met deze instructies. Het gekwalificeerde servicebedrijf dat dit hoogrendement koelsysteem installeert, is verantwoordelijk voor de installatie.

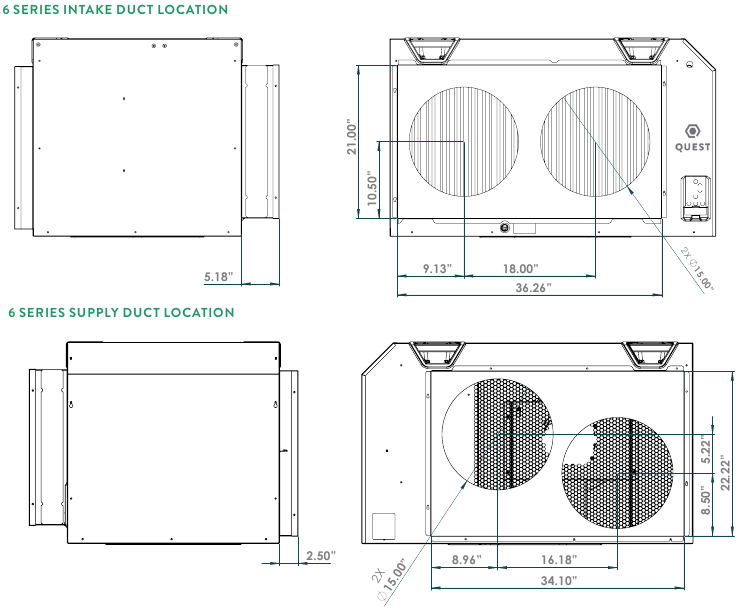

RICHTLIJNEN VOOR KANAALWERK

Quest 506 is bedoeld voor gebruik in statische elektriciteit onder 0,64 cm WG.

• Bij het kanaliseren van de inlaat of uitlaat gebruikt u minimaal twee ronde kanalen met een diameter van minimaal 38 cm.
• Roosters of diffusors aan de uiteinden van de kanalen mogen de luchtstroom niet overmatig beperken.
• Effectieve ontvochtiging kan vereisen dat kanalen worden vertakt naar geïsoleerde of stagnerende stroomgebieden. Zorg ervoor dat u kanalen van de juiste grootte gebruikt om een goede toevoer door het hele kanalsysteem te behouden.
• De systeembediening moet op een centrale locatie op afstand van de luchtontvochtiger worden geplaatst.
• Inlaat- en uitlaatkanalen moeten minimaal 1,2 meter van de unit verwijderd zijn voordat er bochten worden gemaakt.

Niet aansluiten met een statische druk van meer dan +0,64 cm wg. Neem contact op met de technische ondersteuning voor meer informatie.
Optionele kanaalkits zijn verkrijgbaar in de fabriek: Uitlaadkit nr. 4044431 en Inlaatkit nr. 4044430. Zie de onderstaande afbeeldingen voor de plenumafmetingen en kanaaldiameters. Als alternatief kunnen erkende aannemers kanaalplenums fabriceren en naar de onderstaande afbeeldingen verwijzen voor veilige bevestigingspunten voor bevestigingsmiddelen.

BEDIENINGSMOGELIJKHEDEN

De Quest 506 Luchtontvochtiger kan worden bediend met de ingebouwde bedieningselementen of met een externe externe hygrostaat via een 24V-klemmenblok. Externe bediening NIET meegeleverd.

INGEBOUWDE BEDIENING

Off Mode: ventilator, compressor, display en alle LED's zijn uit
Turn Unit ON: Druk op de aan/uit-knop
On Mode: Display is aan en toont het RH-instelpunt (initieel instelpunt: 55% RH)
To Change Set Point:

• Druk eenmaal op de pijl omhoog of omlaag, het 2-cijferige display begint te knipperen.
• Pas aan de gewenste relatieve vochtigheid aan. Elke keer dat u op de knop drukt, verandert de SP met 1% RH.
• Na 6 seconden zonder dat er op een knop is gedrukt, wordt het getal dat wordt weergegeven het nieuwe instelpunt

DEFROST LIGHT

• Het lampje boven het sneeuwvlokje gaat branden wanneer er wordt ontdooid (er wordt ijs op de spiralen gedetecteerd). De ventilator is aan en de compressor is uit tijdens het ontdooien.

FILTER RESET

• De filterresetknop gaat branden nadat de ventilator 2.000 uur heeft gedraaid, of als de drukschakelaar een overmatige druk opbouwt, wat aangeeft dat het filter moet worden vervangen.
• Na het vervangen van het filter houdt u de filterresetknop ingedrukt om de timer van 2.000 uur te resetten. Het lampje knippert terwijl de knop wordt ingedrukt.

DARK MODE

• Druk op de Dark Mode-knop om de donkere modus te activeren.
• Zodra de Dark Mode is geactiveerd, blijven de lampjes 20 seconden branden voordat de hygrostaat van het apparaat uitgaat. Het Dark Mode-lampje knippert 3 seconden voordat het apparaat uitgaat.
• Het apparaat verlaat de donkere modus tijdelijk wanneer er op een knop wordt gedrukt en gaat 20 seconden nadat de laatste knop is ingedrukt uit.
• Om de Dark Mode uit te schakelen, drukt u op de Dark Mode-knop en zorgt u ervoor dat het lampje boven de Dark Mode-knop uit is.
• Deze modus is voor toepassingen waarbij de gebruiker wil dat het apparaat werkt zonder licht uit te stralen.

FAN

Door op de Fan (ventilator) knop te drukken, wisselt de ventilator tussen draaien met de compressor en ventilator altijd aan. Zorg ervoor dat de draadbrug op het laagspanningsklemmenblok wordt verplaatst van FAN-naar-24V COM naar FAN-naar-24VAC

TERMINAL CONTROL

• Wanneer op de Terminal Control-knop wordt gedrukt, toont het display "tc".
• De Terminal Control-knop wordt gebruikt om de "DEHUM"-ingang op het klemmenblok te activeren.
• Dit moet worden geactiveerd wanneer een externe bediening wordt gebruikt om de relatieve vochtigheid te regelen. Wanneer Terminal Control actief is, is de interne RH-sensor uitgeschakeld.

EXTERNE BEDIENINGSMOGELIJKHEDEN

Een 24VAC-signaal dat door de externe hygrostaat wordt verzonden, signaleert de ventilator of ventilator en compressor om te activeren.

Quest biedt twee externe bedieningsopties:

• DEH 3000R
• Honeywell Humidistat

Andere opties: elk 24V-signaal om te ontvochtigen, zoals Trolmaster.

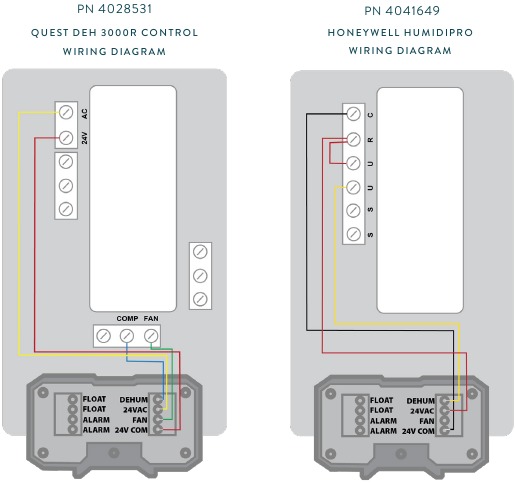

BEDRADING EXTERNE BEDIENING

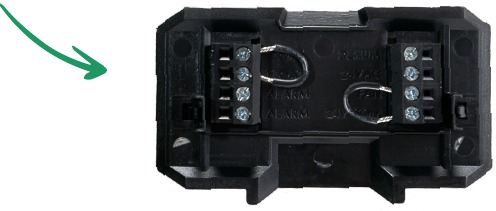

Het klemmenblok, de laagspanningsstroomonderbreker en de ingebouwde bedieningselementen bevinden zich aan de inlaatzijde van het apparaat. Koppel de stroom los tijdens het bedraden van het apparaat.

Gevaarlijke lage spanning. Kan schade aan apparatuur veroorzaken.
Schakel de stroom uit voordat u met de installatie begint.

Verwijder de afdekking van de onderkant van de gebruikersinterface om de ingangen en uitgangen van het klemmenblok bloot te leggen.

QUEST 506 TERMINAL BLOCK CONTROL OPERATIONS:

NOTE: Alarm terminals are used to interface with a remote alarm or building automation system. The terminals switch when the unit has a malfunction and are factory set to "normally closed" but can be changed to "normally open".
To order a controller, contact your dealer, call 1-877-420-1330, or go to: www.questclimate.com/product-category/accessories

NOTE: 22ga wire needed for sensor.

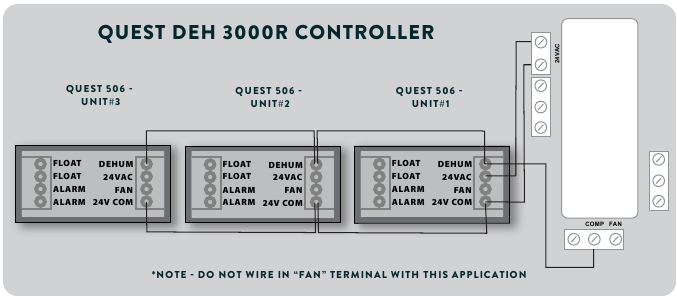

DOORSCHAKELEN

ONDERHOUD

Gebruik het apparaat niet zonder filter of met een minder effectief filter. De warmtewisselingsspiralen in het apparaat kunnen verstopt raken en moeten worden gedemonteerd om te worden schoongemaakt. Het niet naleven van de filtervoorschriften maakt de productgarantie ongeldig.

STANDAARD LUCHTFITER
De Quest 506 Luchtontvochtiger wordt geleverd met een standaard MERV 13 efficiënt geplooid stoffilter. Dit filter moet om de zes maanden worden gecontroleerd. Het gebruik van het apparaat met een vuil filter vermindert de ontvochtigingscapaciteit en -efficiëntie en kan ervoor zorgen dat de compressor onnodig aan en uit wordt geschakeld op de ontdooibediening.
Om toegang te krijgen tot het luchtfilter, moet het filter goed zichtbaar zijn en kan het worden verwijderd door het recht uit de Quest 506 Luchtontvochtiger te trekken.
We raden aan het filter elke 3-6 maanden te vervangen, of in groeiomgevingen, minstens bij elke groeicyclus.

ONDERHOUD

Het onderhouden van de Quest 506 met zijn hogedrukkoelmiddelsysteem en hoogspanningscircuits vormt een gezondheidsrisico dat kan leiden tot de dood, ernstig lichamelijk letsel en/of schade aan eigendommen. Alleen gekwalificeerde onderhoudsmonteurs mogen dit apparaat onderhouden.

ONDERHOUDSPERSONEEL

Alleen gekwalificeerde HVAC- of elektriciens mogen onderhouds-, service- en/of reparatiewerkzaamheden uitvoeren aan Quest 506 machines. Voorbeelden hiervan zijn, maar niet beperkt tot, het doorbreken van het koelcircuit, het openen van verzegelde componenten en/of het openen van geventileerde behuizingen.
Voordat u aan een Quest 506 machine gaat werken, zijn veiligheidscontroles noodzakelijk om ervoor te zorgen dat het risico op ontsteking tot een minimum wordt beperkt.

• Voor reparatie aan het KOELSYSTEEM moet een gekwalificeerde aannemer eerst een gecontroleerde procedure opstellen om het risico te minimaliseren dat er een ontvlambaar gas of damp aanwezig is terwijl het werk wordt uitgevoerd.
• Al het onderhoudspersoneel en anderen die in de lokale omgeving werken, moeten worden geïnstrueerd over de aard van de uit te voeren werkzaamheden. Werk in besloten ruimtes moet worden vermeden.
• Het gebied moet voor en tijdens het werk worden gecontroleerd met een geschikte koelmiddelsensor om ervoor te zorgen dat de technicus zich bewust is van potentieel giftige of ontvlambare atmosferen. Zorg ervoor dat de gebruikte lekdetectieapparatuur geschikt is voor gebruik met alle toepasselijke koelmiddelen, d.w.z. vonkvrij, voldoende afgedicht of intrinsiek veilig.
• Als er heet werk moet worden uitgevoerd aan de koelinstallatie of aanverwante onderdelen, moet er passende brandblusapparatuur bij de hand zijn. Houd een droge poeder- of CO2-brandblusser naast de laadruimte.
• Niemand die werkzaamheden uitvoert aan een KOELSYSTEEM waarbij leidingen worden blootgelegd, mag ontstekingsbronnen gebruiken op een manier die kan leiden tot brand- of explosiegevaar. Alle mogelijke ontstekingsbronnen, inclusief roken, moeten voldoende ver van de plaats van installatie, reparatie, verwijdering en afvoer worden gehouden, waarbij koelmiddel mogelijk in de omliggende ruimte kan vrijkomen. Voordat de werkzaamheden plaatsvinden, moet de omgeving van de apparatuur worden gecontroleerd om er zeker van te zijn dat er geen brandbare gevaren of ontstekingsrisico's zijn. "Niet roken"-borden moeten worden opgehangen.
• Zorg ervoor dat de ruimte open is of dat deze voldoende geventileerd is voordat u het systeem openbreekt of heet werk uitvoert. Een zekere mate van ventilatie moet worden gehandhaafd gedurende de periode dat de werkzaamheden worden uitgevoerd. De ventilatie moet alle vrijgekomen koelmiddel veilig afvoeren en bij voorkeur naar buiten in de atmosfeer uitstoten.

De volgende controles moeten worden toegepast op installaties die BRANDBARE KOELMIDDELEN gebruiken:

• Wanneer elektrische componenten worden vervangen, moeten ze geschikt zijn voor het doel en aan de juiste specificaties voldoen. Te allen tijde moeten de onderhouds- en service-richtlijnen van Therma-Stor worden gevolgd. Raadpleeg in geval van twijfel de technische afdeling van Therma-Stor voor hulp.
• De werkelijke KOELMIDDELVULLING is in overeenstemming met de grootte van de ruimte waarin de koelmiddelbevattende onderdelen zijn geïnstalleerd.
• De ventilatiemachines en -uitlaten werken naar behoren en zijn niet verstopt.
• De markering op de apparatuur blijft zichtbaar en leesbaar. Markeringen en borden die onleesbaar zijn, moeten worden gecorrigeerd.
• Luchtontvochtigers worden geïnstalleerd op een plaats waar ze waarschijnlijk niet worden blootgesteld aan stoffen die koelmiddelbevattende componenten kunnen aantasten, tenzij de componenten zijn gemaakt van materialen die van nature bestand zijn tegen aantasting of op passende wijze zijn beschermd tegen aantasting.

CONTROLES VAN ELEKTRISCHE APPARATEN

Reparatie en onderhoud van elektrische componenten omvatten initiële veiligheidscontroles en procedures voor componentinspectie. Als er een fout is die de veiligheid in gevaar kan brengen, mag er geen elektrische voeding op het circuit worden aangesloten totdat dit naar tevredenheid is verholpen. Als de fout niet onmiddellijk kan worden verholpen, maar het noodzakelijk is om de werking voort te zetten, moet een adequate tijdelijke oplossing worden gebruikt. Dit moet worden gemeld aan de eigenaar van de apparatuur, zodat alle partijen op de hoogte zijn.

Initiële veiligheidscontroles omvatten:

• dat condensatoren zijn ontladen: dit moet op een veilige manier gebeuren om de mogelijkheid van vonken te vermijden.
• dat er geen spanningvoerende elektrische componenten en bedrading blootliggen tijdens het vullen, terugwinnen of spoelen van het systeem.
• dat er continuïteit is van de aardverbinding.

REPARATIES AAN VERZEGELDE COMPONENTEN

• Tijdens reparaties aan verzegelde componenten moeten alle elektrische voedingen worden losgekoppeld van de apparatuur waaraan wordt gewerkt voordat verzegelde afdekkingen enz. worden verwijderd. Als het absoluut noodzakelijk is om een elektrische voeding naar de apparatuur te hebben tijdens het onderhoud, moet er een permanent werkende vorm van lekdetectie worden geplaatst op het meest kritieke punt om te waarschuwen voor een potentieel gevaarlijke situatie.
• Er moet bijzondere aandacht worden besteed aan het volgende om ervoor te zorgen dat de behuizing bij het werken aan elektrische componenten niet zodanig wordt veranderd dat het beschermingsniveau wordt aangetast. Dit omvat schade aan kabels, een overmatig aantal aansluitingen, terminals die niet volgens de oorspronkelijke specificatie zijn gemaakt, schade aan afdichtingen, onjuiste montage van wartels, enz.
• Zorg ervoor dat de apparatuur stevig is gemonteerd.
• Zorg ervoor dat afdichtingen of afdichtingsmaterialen niet zodanig zijn aangetast dat ze niet langer het doel dienen om het binnendringen van ontvlambare atmosferen te voorkomen
• Vervangende onderdelen moeten in overeenstemming zijn met de specificaties van Therma-Stor.

REPARATIES AAN INTRINSIEK VEILIGE COMPONENTEN

• Breng geen permanente inductieve of capacitieve belastingen aan op het circuit zonder ervoor te zorgen dat dit de toelaatbare spanning en stroom die is toegestaan voor de apparatuur in gebruik niet overschrijdt.
• Intrinsiek veilige componenten zijn de enige typen waaraan kan worden gewerkt terwijl ze onder spanning staan in de aanwezigheid van een ontvlambare atmosfeer. Het testapparaat moet de juiste classificatie hebben.
• Vervang componenten alleen door onderdelen die zijn gespecificeerd door Therma-Stor. Andere onderdelen kunnen leiden tot ontsteking van koelmiddel in de atmosfeer door een lek.
• OPMERKING
  Het gebruik van siliconenkit kan de effectiviteit van sommige soorten lekdetectieapparatuur verminderen. Intrinsiek veilige componenten hoeven niet te worden geïsoleerd voordat eraan wordt gewerkt.
• Controleer of de bedrading niet wordt blootgesteld aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere nadelige milieu-invloeden. De controle moet ook rekening houden met de effecten van veroudering of voortdurende trillingen van bronnen zoals compressoren of ventilatoren.

DETECTIE VAN BRANDBARE KOELMIDDELEN

• In geen geval mogen potentiële ontstekingsbronnen worden gebruikt bij het zoeken naar of detecteren van koelmiddellekken. Er mag geen halide-toorts (of een andere detector die een open vlam gebruikt) worden gebruikt.
• De volgende lekdetectiemethoden worden als aanvaardbaar beschouwd voor alle koelsystemen:
  • Elektronische lekdetectoren kunnen worden gebruikt om koelmiddellekken te detecteren, maar in het geval van BRANDBARE KOELMIDDELEN is de gevoeligheid mogelijk niet voldoende of moet deze mogelijk opnieuw worden gekalibreerd. (Detectieapparatuur moet worden gekalibreerd in een koelmiddelvrije ruimte.) Zorg ervoor dat de detector geen potentiële ontstekingsbron is en geschikt is voor het gebruikte koelmiddel. Lekdetectieapparatuur moet worden ingesteld op 25% LFL van het koelmiddel en moet worden gekalibreerd op 454B.
  • Lekdetectievloeistoffen zijn ook geschikt voor gebruik met de meeste koelmiddelen, maar het gebruik van detergenten die chloor bevatten moet worden vermeden, omdat het chloor kan reageren met het koelmiddel en de koperen leiding kan aantasten.

  OPMERKING VOORBEELDEN VAN LEKDETECTIEVLOEISTOFFEN ZIJN:

  • bellenmethode
  • fluorescerende methode-agenten
• Als een lek wordt vermoed, moeten alle open vlammen worden verwijderd/gedoofd.
• Als er een koelmiddellek wordt gevonden dat solderen vereist, moet al het koelmiddel uit het systeem worden teruggewonnen of geïsoleerd (door middel van afsluiters) in een deel van het systeem dat zich op afstand van het lek bevindt. Het verwijderen van koelmiddel moet volgens clausule DD.9 van 60335-2-40 gebeuren.

KOELMIDDELVERWIJDERING EN EVACUATIE

Bij het openbreken van het koelcircuit om reparaties uit te voeren – of voor een ander doel – moeten conventionele procedures worden gebruikt. Voor BRANDBARE KOELMIDDELEN is het echter belangrijk dat de beste praktijken worden gevolgd, omdat ontvlambaarheid een overweging is. De volgende procedure moet worden gevolgd:

• koelmiddel verwijderen
• het circuit spoelen met inert gas (optioneel voor A2L)
• vacuüm trekken (optioneel voor A2L)
• spoelen met inert gas (optioneel voor A2L)
• open het circuit door te snijden of te solderen
• De KOELMIDDELVULLING moet worden teruggewonnen in de juiste terugwinningscilinders. Er mag geen perslucht of zuurstof worden gebruikt voor het spoelen van koelsystemen.
• Zorg ervoor dat de uitlaat van de vacuümpomp zich niet in de buurt van POTENTIËLE ONTSTEKINGSBRONNEN bevindt en dat er ventilatie beschikbaar is.

VULPROCEDURES

Naast de conventionele vulprocedures moeten de volgende eisen worden gevolgd:

• Zorg ervoor dat er geen verontreiniging van verschillende koelmiddelen optreedt bij het gebruik van vulapparatuur. Slangen of leidingen moeten zo kort mogelijk zijn om de hoeveelheid koelmiddel die ze bevatten te minimaliseren.
• Cilinders moeten in een geschikte positie worden bewaard volgens de instructies.
• Zorg ervoor dat het KOELSYSTEEM is geaard voordat u het systeem vult met koelmiddel.
• Label het systeem wanneer het vullen is voltooid (indien nog niet gedaan).
• Er moet uiterste zorg worden besteed om het KOELSYSTEEM niet te overvullen.
• Voordat het systeem opnieuw wordt gevuld, moet het onder druk worden getest met het juiste spoelgas. Het systeem moet na het vullen, maar vóór de inbedrijfstelling, op lekken worden getest. Een follow-up lektest moet worden uitgevoerd voordat de locatie wordt verlaten.

PROBLEEMOPLOSSING

Noch de ventilator, noch de compressor draait. Er wordt om ontvochtiging gevraagd. Geen ventilatoraanvraag.

1. Apparaat is niet aangesloten of er is geen stroom naar het stopcontact.
2. Vochtigheidsregeling te hoog ingesteld.
3. Losse verbinding in interne of besturingsbedrading.
4. Defect compressorrelais.
5. Defecte besturingstransformator.

Compressor draait niet. Er wordt om ontvochtiging gevraagd. Geen ventilatoraanvraag.

1. Defecte compressorbedrijfscondensator.
2. Losse verbinding in compressorcircuit.
3. Defecte compressoroverbelasting.
4. Defecte compressor.
5. Ontdooit thermostaat open.

Compressor schakelt aan en uit. Er wordt om ontvochtiging gevraagd. Ventilator draait.

6. Lage omgevingstemperatuur en/of vochtigheid waardoor het apparaat door de ontdooimodus schakelt.
7. Defecte compressoroverbelasting.
8. Defecte compressor.
9. Ontdooit thermostaat defect.
10. Vuil luchtfilter(s) of beperkte luchtstroom.

Ventilator draait niet. Er wordt om ontvochtiging of ventilator gevraagd.

1. Losse verbinding in ventilatorcircuit.
2. Obstakel verhindert rotatie van de ventilatorwaaier.
3. Defecte ventilator.
4. Defect ventilatorrelais.

Lage ontvochtigingscapaciteit (verdamper is continu bevroren). Er wordt om ontvochtiging gevraagd.

1. Ontdooisensor los of defect.
2. Lage koelmiddelvulling
3. Vuil luchtfilter(s) of beperkte luchtstroom.
4. Overmatig beperkende leidingen aangesloten op het apparaat.

Apparaat verwijdert wat water, maar niet zoveel als verwacht.

1. Luchttemperatuur en/of vochtigheid zijn gedaald.
2. Gebruikte vochtigheidsmeter en/of thermometer zijn niet gekalibreerd.
3. Apparaat is in de ontdooicyclus gekomen.
4. Luchtfilter is vuil.
5. Defecte ontdooisensor.
6. Lage koelmiddelvulling.
7. Luchtlek, zoals een losse afdekking of leidingen lekken.
8. Defecte compressor.
9. Beperkende leidingen.
10. Optionele veiligheidsschakelaar van de condensaatpomp open.

Test om te bepalen of het probleem bij het apparaat of de besturing ligt:

1. Koppel de bedradingsaansluitingen van de veldbesturing los van het apparaat.
2. Verbind de 24V en VENTILATOR met elkaar; alleen de waaier ventilator mag draaien. Koppel de draden los.
3. Verbind de 24V en DEHU met elkaar; ventilator moet draaien, compressor moet na een korte vertraging inschakelen.
4. Laat het apparaat 1 uur draaien in een omgeving met een dauwpunt van meer dan 10 °C. Het apparaat moet water produceren uit de afvoerpoort.
5. Als deze tests slagen, werkt het apparaat naar behoren. U moet de besturing en de veldbedrading controleren op problemen als het apparaat niet wordt geactiveerd. Controleer op luchtbeperkingen, lage temperatuur, lage vochtigheid en koelmiddelvulling als het apparaat geen water produceert.

BUITEN DIENST STELLEN

Voordat deze procedure wordt uitgevoerd, is het essentieel dat de technicus volledig vertrouwd is met de apparatuur en alle details ervan. Het wordt aanbevolen om alle koelmiddelen veilig terug te winnen. Voordat de taak wordt uitgevoerd, moet een olie- en koelmiddelmonster worden genomen voor het geval analyse vereist is voorafgaand aan hergebruik van teruggewonnen koelmiddel. Het is essentieel dat er elektrische stroom beschikbaar is voordat de taak begint.

1. Raak vertrouwd met de apparatuur en de werking ervan.
2. Schakel het systeem elektrisch uit.
3. Voordat u de procedure probeert, moet u ervoor zorgen dat:
   • mechanische behandelingsapparatuur beschikbaar is, indien nodig, voor het hanteren van koelmiddelcilinders;
   • alle persoonlijke beschermingsmiddelen beschikbaar zijn en correct worden gebruikt;
   • het terugwinningsproces te allen tijde wordt gecontroleerd door een bevoegd persoon;
   • terugwinningsapparatuur en -cilinders voldoen aan de toepasselijke normen.
4. Pomp het koelmiddelsysteem leeg, indien mogelijk.
5. Als een vacuüm niet mogelijk is, maak dan een spruitstuk zodat koelmiddel uit verschillende delen van het systeem kan worden verwijderd.
6. Zorg ervoor dat de cilinder op de weegschaal staat voordat het terugwinnen plaatsvindt.
7. Start de terugwinmachine en bedien deze volgens de instructies.
8. Vul cilinders niet te vol (niet meer dan 80% volume vloeistoflading).
9. Overschrijd de maximale werkdruk van de cilinder niet, zelfs niet tijdelijk.
10. Wanneer de cilinders correct zijn gevuld en het proces is voltooid, zorg er dan voor dat de cilinders en de apparatuur onmiddellijk van de locatie worden verwijderd en dat alle afsluiters op de apparatuur zijn afgesloten.
11. Teruggewonnen koelmiddel mag niet in een ander KOELSYSTEEM worden geladen, tenzij het is schoongemaakt en gecontroleerd.

HET ETIKETTEREN VAN BUITEN DIENST GESTELDE MACHINES
Apparatuur moet worden geëtiketteerd met de vermelding dat deze buiten dienst is gesteld en ontdaan is van koelmiddel. Het etiket moet zijn gedateerd en ondertekend. Zorg er bij apparaten die BRANDBARE KOELMIDDELEN bevatten voor dat er etiketten op de apparatuur staan met de vermelding dat de apparatuur BRANDBAAR KOELMIDDEL bevat.

KOELMIDDEL TERUGWINNEN

Bij het verwijderen van koelmiddel uit een systeem, hetzij voor onderhoud, hetzij voor het buiten dienst stellen, wordt het aanbevolen om alle koelmiddelen veilig te verwijderen.

• Wanneer koelmiddel in cilinders wordt overgebracht, zorg er dan voor dat alleen geschikte koelmiddelterugwinningscilinders worden gebruikt. Zorg ervoor dat het juiste aantal cilinders voor het vasthouden van de totale systeemlading beschikbaar is. Alle te gebruiken cilinders zijn bestemd voor het teruggewonnen koelmiddel en zijn geëtiketteerd voor dat koelmiddel (d.w.z. speciale cilinders voor het terugwinnen van koelmiddel). Cilinders moeten compleet zijn met een overdrukventiel en bijbehorende afsluiters in goede staat. Lege terugwinningscilinders worden geëvacueerd en, indien mogelijk, gekoeld voordat terugwinning plaatsvindt.
• De terugwinningsapparatuur moet in goede staat verkeren met een set instructies over de apparatuur die bij de hand is en geschikt moet zijn voor het terugwinnen van alle geschikte koelmiddelen, inclusief, indien van toepassing, BRANDBARE KOELMIDDELEN. Bovendien moet een set gekalibreerde weegschalen beschikbaar zijn en in goede staat verkeren. Slangen moeten compleet zijn met lekvrije ontkoppelingskoppelingen en in goede staat. Controleer voordat u de terugwinmachine gebruikt of deze in goede staat verkeert, goed is onderhouden en of alle bijbehorende elektrische componenten zijn afgedicht om ontsteking te voorkomen in het geval van een koelmiddellekkage. Raadpleeg de fabrikant als u twijfelt.
• Het teruggewonnen koelmiddel moet in de juiste terugwinningscilinder worden teruggebracht naar de koelmiddelleverancier en de relevante afvaloverdrachtbon moet worden geregeld. Meng geen koelmiddelen in terugwinningseenheden en vooral niet in cilinders.
• Als compressoren of compressoroliën moeten worden verwijderd, zorg er dan voor dat ze tot een acceptabel niveau zijn geëvacueerd om er zeker van te zijn dat er geen BRANDBAAR KOELMIDDEL in het smeermiddel achterblijft. Het evacuatieproces moet worden uitgevoerd voordat de compressor naar de leveranciers wordt teruggestuurd. Alleen elektrische verwarming van het compressorhuis mag worden gebruikt om dit proces te versnellen. Wanneer olie uit een systeem wordt afgetapt, moet dit veilig worden uitgevoerd.

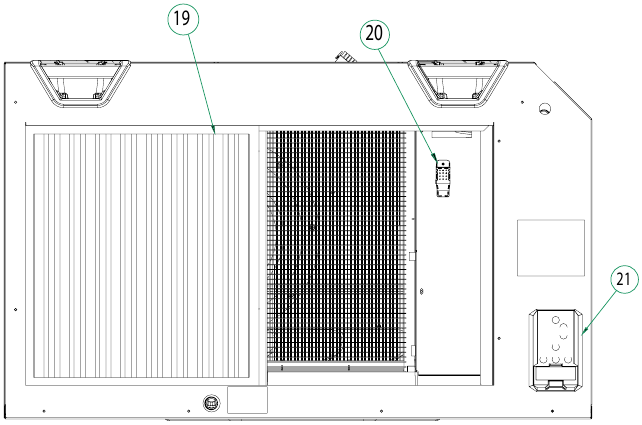

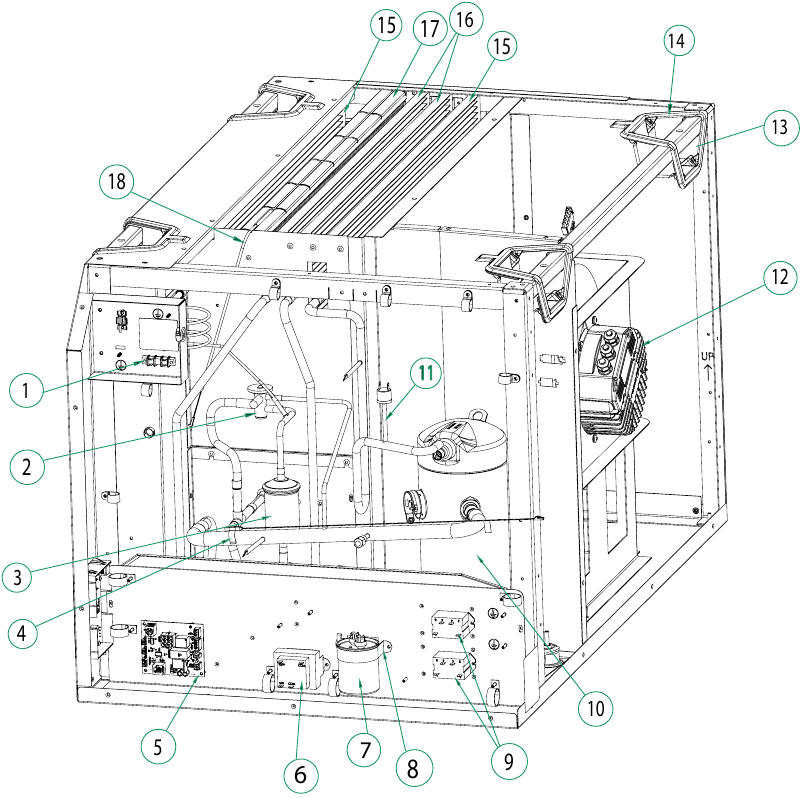

LIJST MET ONDERDELEN VOOR ONDERHOUD

LIJST MET OPTIONELE ONDERDELEN

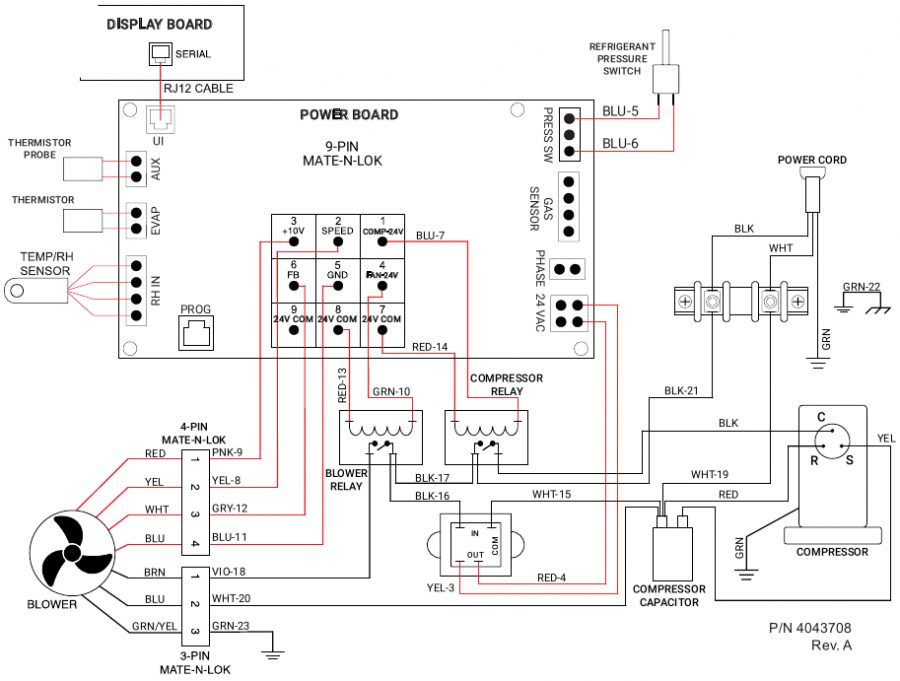

BEDRADINGSSCHEMA

QUEST 506

VEILIGHEIDSMAATREGELEN

Lees de installatie-, bedienings- en onderhoudsinstructies zorgvuldig door voordat u dit apparaat installeert en bedient. Het correct naleven van deze instructies is essentieel om maximaal te profiteren van uw Quest-luchtontvochtiger.

• Het apparaat is ontworpen om BINNENSHUIS TE WORDEN GEÏNSTALLEERD OP EEN PLAATS DIE BESCHERMD IS TEGEN REGEN EN OVERSTROMINGEN.
• Installeer het apparaat met ruimte om toegang te krijgen tot de achter- of zijpanelen voor onderhoud en service. INSTALLEER HET APPARAAT NIET MET DE ONDERHOUDSACCESSOIRES ONAANTASTBAAR.
• Vermijd het richten van de afvoerlucht op mensen of over het water in zwembadgebieden.
• Als het in de buurt van een zwembad, spa of water wordt gebruikt, zorg er dan voor dat er GEEN kans is dat het apparaat in het water kan vallen, kan worden bespat en dat het is aangesloten op een stopcontact dat een AARDLEKSCHAKELAAR-beveiligd circuit is.
• Gebruik het apparaat NIET als bank of tafel.
• Plaats het apparaat NIET rechtstreeks op structurele elementen. Zorg voor trillingsisolatie om operationele trillingen en/of geluid te minimaliseren.
• Er MOET een lekbak onder het apparaat worden geplaatst als het boven een leefruimte of boven een ruimte is geïnstalleerd waar waterlekkage schade kan veroorzaken.
• Gebruik nooit een apparaat met een beschadigd netsnoer. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.
• Maak alle elektrische aansluitingen in overeenstemming met de huidige editie van de NEC ANSI/NFPA 70 en alle nationale en lokale codes of verordeningen die van toepassing kunnen zijn.
• Houd een minimale afstand van 1 m (3 ft) aan om te voorkomen dat de luchtaanvoer en -afvoer worden belemmerd.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Niet bedoeld voor gebruik op hoogten boven 2000 m (6500 ft).

Gebruik geen middelen om het ontdooiproces te versnellen of om schoon te maken, anders dan die aanbevolen door de fabrikant.
Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een gasapparaat in werking of een elektrische kachel in werking).
Niet doorboren of verbranden. Houd er rekening mee dat koelmiddelen mogelijk geen geur bevatten.

REGISTREER UW NIEUWE LUCHTONTVOCHTIGER
met behulp van het serienummer en het onderdeelnummer op thermastor.com/registration of scan de bovenstaande code

4201 Lien Rd. Madison, WI 53704
1-877-420-1330
Thermastor.com
QuestClimate.com

Referenties

• Accessoires & Filters - Quest Climate
• Productregistratie - Therma-Stor
• Therma-Stor | Een familie van merken, aangedreven door prestaties en mogelijk gemaakt door design
• Koelmiddel-luchtontvochtigersystemen | Luchtontvochtigingsdiensten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download QUEST 506, 4046300, 4046310 Handleiding

Beschikbare talen
