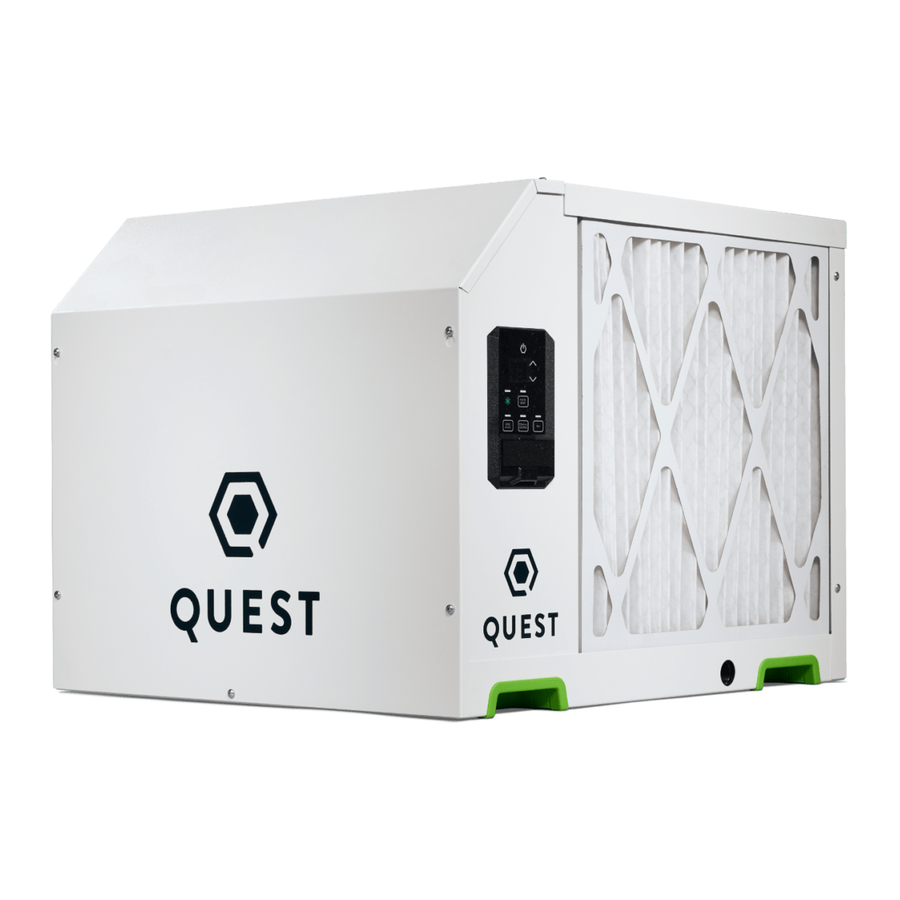

Quest 225-installatiehandleiding

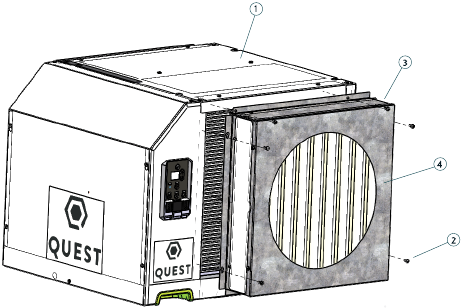

INSTALLATIEHANDLEIDING AANVOERKANAAL

LUCHT KAN OP TWEE MANIEREN VANUIT DE EENHEID WORDEN VERSPREID:

1. GEBRUIK RECHTHOEKIGE KANALEN.
   1. VERWIJDER HET FILTER UIT DE EENHEID EN ZET DIT APART. DIT WORDT HERGEBRUIKT NADAT DE KANALEN ZIJN GEÏNSTALLEERD.
   2. BEVESTIG HET AANVOERKANAALPLENUM (ITEM 3) AAN DE LUCHTAANVOER VAN DE Quest 225 MET ZES #10-24 PLAATSCHROEVEN (VIER UIT DE KANAALSET, TWEE BESTAANDE VAN DE RECHTERKANT VAN DE EENHEID).
   3. DRAAI DE TWEE SCHROEVEN AAN DE RECHTERKANT VAN DE EENHEID LOS (NIET VERWIJDEREN) OM DOOR DE SLEUTELGATSLEUF TE PASSEN EN DRAAI ZE VAST. ONTHOUD DEZE SCHROEVEN VOOR TOEKOMSTIG HERGEBRUIK.
   4. OPEN EN VERWIJDER DE FILTERDEUR (ITEM 3).
   5. SCHUIF HET FILTER IN HET AANVOERKANAALPLENUM (ITEM 3).
   6. INSTALLEER DE FILTERDEUR (ITEM 3) OVER DE FILTEROPENING IN HET AANVOERKANAALPLENUM (ITEM 3).
   7. BEVESTIG DE RECHTHOEKIGE KANALEN (NIET MEEGELEVERD) RECHTSTREEKS AAN HET AANVOERKANAALPLENUM (ITEM 3).
2. GEBRUIK 1-14" RONDE KANALEN.
   1. VERWIJDER HET FILTER UIT DE EENHEID EN ZET DIT APART. DIT WORDT HERGEBRUIKT NADAT DE KANALEN ZIJN GEÏNSTALLEERD.
   2. BEVESTIG HET AANVOERKANAALPLENUM (ITEM 3) AAN DE LUCHTAANVOER VAN DE Quest 225 MET ZES #10-24 PLAATSCHROEVEN (VIER UIT DE KANAALSET, TWEE BESTAANDE VAN DE RECHTERKANT VAN DE EENHEID).
   3. DRAAI DE TWEE SCHROEVEN AAN DE RECHTERKANT VAN DE EENHEID LOS (NIET VERWIJDEREN) OM DOOR DE SLEUTELGATSLEUF VAN HET PLENUM TE PASSEN EN DRAAI ZE VAST. ONTHOUD DEZE VOOR TOEKOMSTIG HERGEBRUIK.
   4. OPEN EN VERWIJDER DE FILTERDEUR (ITEM 3)
   5. SCHUIF HET FILTER IN HET AANVOERKANAALPLENUM (ITEM 3).
   6. INSTALLEER DE FILTERDEUR (ITEM 3) OVER DE FILTEROPENING IN HET AANVOERKANAALPLENUM (ITEM 3).
   7. BEVESTIG DE RONDE KANAALKRAAG MET EEN DIAMETER VAN 14" (NIET MEEGELEVERD) AAN DE KANAALADAPTERPLAAT (ITEM 4).

WANNEER U DE EENHEID VAN KANALEN VOORZIET, WORDT EEN DEDICATED KANAALSYSTEEM AANBEVOLEN VOOR ELKE EENHEID. AANBEVOLEN MAXIMALE LENGTE VAN 25' KANALEN.

1. Quest 225-luchtontvochtiger (niet meegeleverd)
2. #10-24 Panhead Torx-schroeven (6)
3. Aanvoerkanaaladapter (1)
4. Kanaaladapterplaat (1)
5. 14" Dia. Kanaalkraag (niet meegeleverd)*
6. 1/8" Boor (niet meegeleverd)*

* Verkrijgbaar bij elke bouwmarkt of HVAC-winkel

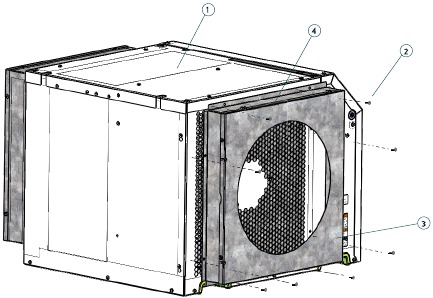

INSTALLATIEHANDLEIDING AFVOERKANAAL

LUCHT KAN OP TWEE MANIEREN VANUIT DE EENHEID WORDEN VERSPREID:

1. GEBRUIK RECHTHOEKIGE KANALEN.
   1. BEVESTIG HET AFVOERKANAALPLENUM (ITEM 4) AAN DE LUCHTUITLAAT VAN DE Quest 225 MET ZES (6) #10-24 PLAATSCHROEVEN (VIER UIT DE KANAALSET, TWEE VAN DE LINKERKANT VAN DE EENHEID). ONTHOUD DE SCHROEVEN VOOR TOEKOMSTIG HERGEBRUIK.
   2. BEVESTIG DE RECHTHOEKIGE KANALEN (NIET MEEGELEVERD) RECHTSTREEKS AAN HET AFVOERKANAALPLENUM (ITEM 4).
2. GEBRUIK 1-14" RONDE KANALEN.
   1. BEVESTIG HET AFVOERKANAALPLENUM (ITEM 4) AAN DE EENHEID (ITEM 1) MET ZES (6) #10-24 PLAATSCHROEVEN (ITEM 2). *TWEE SCHROEVEN VAN DE LINKERKANT VAN DE EENHEID EN VIER UIT DE KANAALSET. ONTHOUD DEZE VOOR TOEKOMSTIG HERGEBRUIK.
   2. BEVESTIG DE RONDE KANAAL MET EEN DIAMETER VAN 14" AAN DE PLAAT VAN HET AFVOERKANAALPLENUM (ITEM 3).

WANNEER U DE EENHEID VAN KANALEN VOORZIET, WORDT EEN DEDICATED KANAALSYSTEEM AANBEVOLEN VOOR ELKE EENHEID. AANBEVOLEN MAXIMALE LENGTE VAN 25' KANALEN.

1. Quest 225-luchtontvochtiger (niet meegeleverd)
2. #10-24 Panhead Torx-schroeven (6)
3. Kanaalplenumplaat (1)
4. Afvoerkanaalplenum (1)
5. 14" Dia. Kanaalkraag (niet meegeleverd)*
6. 1/8" Boor (niet meegeleverd)*

* Verkrijgbaar bij elke bouwmarkt of HVAC-winkel
