Quest 6 Series Installatiehandleiding

Inhoud

1 INSTALLATIEHANDLEIDING AFVOERKANAAL
2 INSTALLATIEHANDLEIDING AANZUIGKANAAL
3 Referenties
4 Download handleiding
5 In andere talen

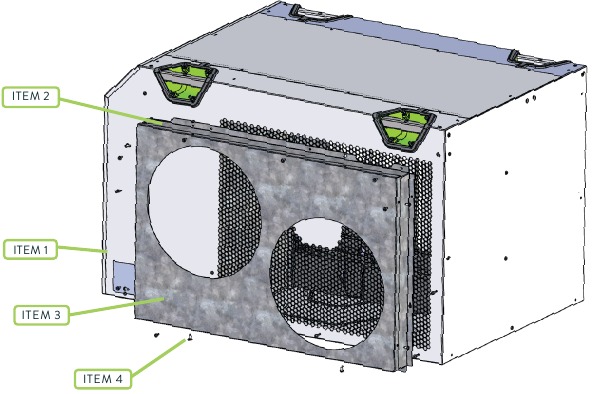

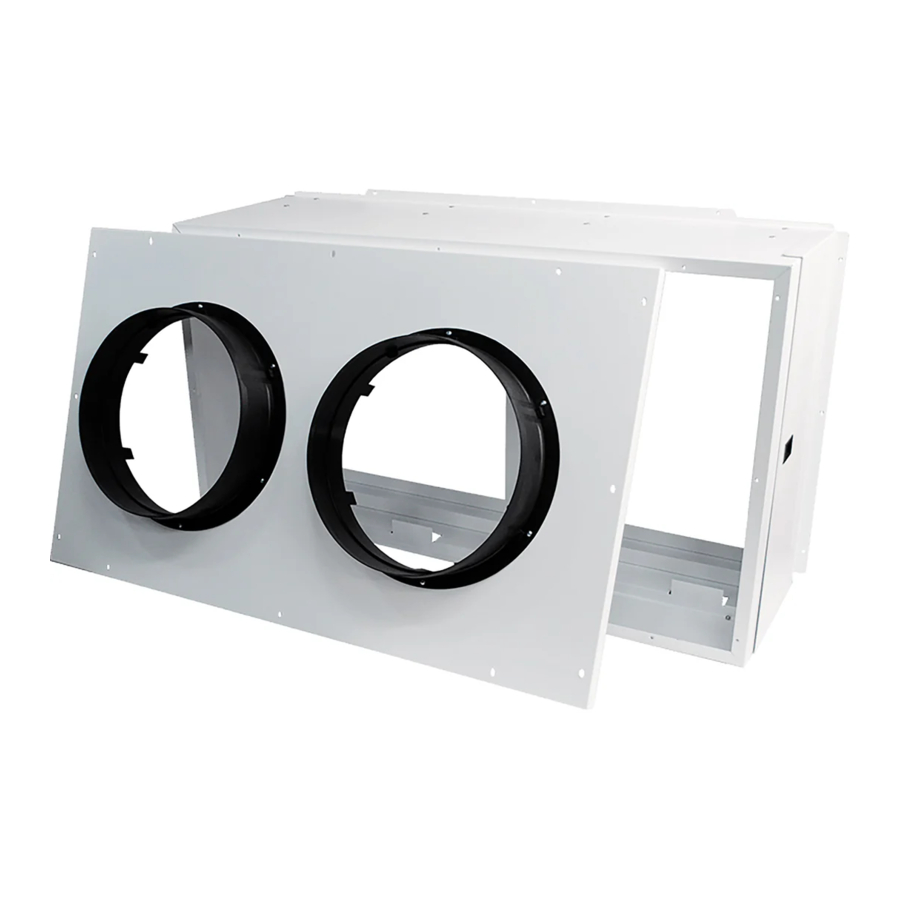

INSTALLATIEHANDLEIDING AFVOERKANAAL

ITEM 1	6 Series Luchtontvochtiger (niet inbegrepen)
ITEM 2	(1) Kanaaladapter
ITEM 3	(1) Kraagplaat van 14"
ITEM 4	(22) #10 schroeven

LUCHT KAN OP TWEE MANIEREN DE UNIT BINNENKOMEN:

GEBRUIK RECHTHOEKIGE KANALEN (NIET INBEGREPEN)
1. Bevestig ITEM 2 (kanaaladapter) aan ITEM 1 (unit) met 10 van ITEM 4 (schroeven).
2. Bevestig rechthoekige kanalen (niet meegeleverd) rechtstreeks aan ITEM 2 (kanaaladapter).
  Opmerking: ITEM 3 is niet nodig voor gebruik met rechthoekige kanalen
GEBRUIK (2) RONDE KANALEN VAN 14" (NIET INBEGREPEN)
1. Bevestig ITEM 2 (kanaaladapter) aan ITEM 1 (unit) met 10 van ITEM 4 (schroeven).
2. Bevestig ITEM 3 (kraagplaat van 14") aan ITEM 2 (kanaaladapter) met 12 van ITEM 4 (schroeven).
3. Bevestig een kanaal van 14" (niet meegeleverd) aan beide kanaalopeningen van 14".

Bij het aansluiten van de unit met kanalen wordt een speciaal kanalenstelsel aanbevolen voor elke unit. Aanbevolen maximale lengte van de kanalen is 25'.

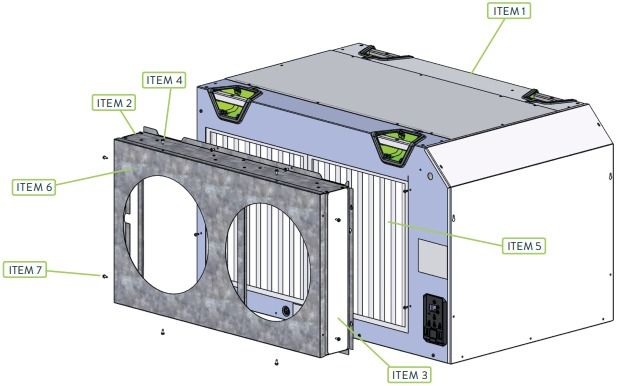

INSTALLATIEHANDLEIDING AANZUIGKANAAL

ITEM 1	6 Series Luchtontvochtiger (niet inbegrepen)
ITEM 2	(1) Kanaaladapter (36,2" x 21,0" x 12,75")
ITEM 3	(1) Filterdeur
ITEM 4	(12) #10 zelftappende schroeven
ITEM 5	Filters (van de unit, niet inbegrepen)
ITEM 6	(1) Kraagplaat van 14"
ITEM 7	(24) #10 schroeven

LUCHT KAN OP TWEE MANIEREN DE UNIT BINNENKOMEN:

GEBRUIK RECHTHOEKIGE KANALEN (NIET INBEGREPEN)
1. Verwijder beide filters uit de unit voor gebruik in de meegeleverde aanzuigkanalen.
2. Bevestig ITEM 2 (kanaaladapter) aan ITEM 1 (unit) met 12 van ITEM 4 (schroeven).
3. Gebruik ITEM 7 in plaats van 4 als de unit gaten heeft.
4. Open en verwijder ITEM 3 (filterdeur).
5. Schuif het filter in de aanzuigkanalen.
6. Installeer ITEM 3 (filterdeur) terug in de positie.
7. Bevestig rechthoekige kanalen (niet meegeleverd) rechtstreeks aan ITEM 2 (kanaaladapter).
  Opmerking: ITEM 6 is niet nodig voor gebruik met rechthoekige kanalen.
GEBRUIK (2) RONDE KANALEN VAN 14" (NIET INBEGREPEN)
1. Verwijder beide filters uit de unit voor gebruik in de meegeleverde aanzuigkanalen.
2. Bevestig ITEM 2 (kanaaladapter) aan ITEM 1 (unit) met 12 van Item 4 (schroeven).
3. Gebruik ITEM 7 in plaats van 4 als de unit gaten heeft.
4. Open en verwijder ITEM 3 (filterdeur).
5. Schuif het filter in de aanzuigkanalen.
6. Installeer ITEM 3 (filterdeur) terug in de positie.
7. Bevestig ITEM 6 (kraagplaat van 14") aan ITEM 2 (kanaaladapter) met 12 van ITEM 4 (schroeven).
8. Bevestig een kanaal van 14" (niet meegeleverd) aan beide kanaalopeningen van 14".

Bij het aansluiten van de unit met kanalen wordt een speciaal kanalenstelsel aanbevolen voor elke unit. Aanbevolen maximale lengte van de kanalen is 25'.

QUESTCLIMATE.COM
1-877-420-1330

Referenties

Systemen voor koelmiddel-luchtontvochtigers | Diensten voor luchtontvochtiging

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Quest 6 Series Installatiehandleiding
